第 60 章 模拟器架构

千里马-horse2026-09-08 22:31

Android 模拟器是 AOSP 生态中最为关键的开发者工具之一。它绝非简单的仿真器，而是一套完整的系统级虚拟机，在经过定制修改的 QEMU 管理程序内运行量产版 Android 系统镜像；在 Linux 平台借助 KVM 实现硬件加速，在其余平台则使用 HAXM / 虚拟机框架完成加速。本章由内到外剖析模拟器：QEMU 执行引擎、Goldfish 与 Ranchu 虚拟硬件平台、衔接虚拟设备与模拟器宿主机的客户侧 HAL 实现、面向云环境的替代方案 Cuttlefish，以及快照、多显示器、可折叠设备仿真等一系列开发者功能，正是这些能力让模拟器成为不可或缺的工具。

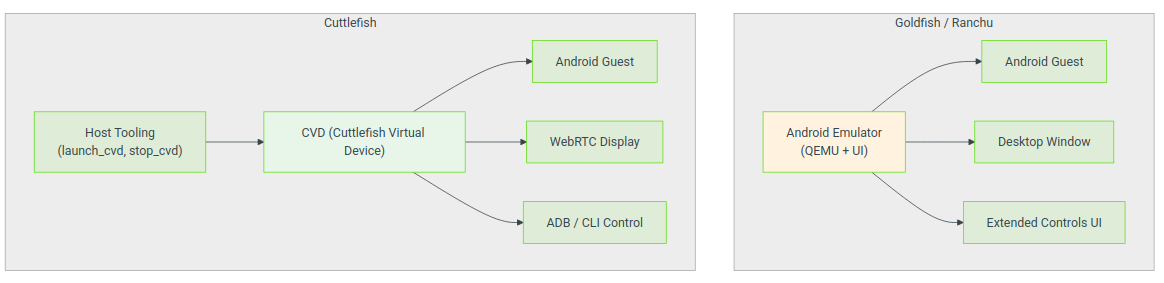

支撑模拟器运行的设备树位于 AOSP 源码的device/generic/goldfish/目录。第二个虚拟设备平台 Cuttlefish，代码存放于device/google/cuttlefish/。这两个目录合计包含数十万行 C++ 代码、Shell 脚本、SELinux 策略与 Makefile 配置，这些内容定义了无实体硬件时，"一台 Android 设备" 的具体形态。

60.1 模拟器架构总览

60.1.1 软件栈

Android 模拟器基于 QEMU 的定制分支构建，QEMU 是开源的机器仿真与虚拟化工具。开发者在命令行输入emulator指令时，下面这套分层架构便开始工作：

  • 宿主机（Linux/macOS/Windows）

    • Android 模拟器二进制程序（emulator、qemu‑system‑*）

      • QEMU 核心（TCG 用于软件仿真；KVM/HAXM 用于硬件加速）
        • 虚拟 CPU（vCPU）：执行 ARM/x86/RISC‑V 指令
        • 虚拟内存管理（影子页表 / EPT）
        • 中断控制器（ARM 平台为 GICv2/v3；x86 平台为 IOAPIC）
      • Goldfish/Ranchu 虚拟硬件

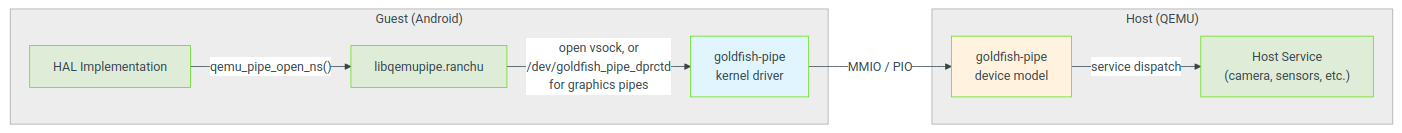

        • goldfish‑pipe：宿主机与客户机之间的通信通道
        • virtio‑gpu：GPU 透传 / 宿主机渲染
        • virtio‑net：虚拟网络
        • virtio‑input：触摸、键盘、传感器
        • virtio‑blk：块设备仿真
        • virtio‑console：串口 / 控制台端口
      • 模拟器 UI /gRPC 控制接口
        • 外观渲染、扩展控制面板
        • 快照管理
        • 位置 / 电话 / 电池仿真

      Host machine (Linux/macOS/Windows)
      |
      +-- Android Emulator binary (emulator, qemu-system-*)
      |
      +-- QEMU core (TCG for software emulation, or KVM/HAXM for HW accel)
      | |
      | +-- Virtual CPU (vCPU) executing ARM/x86/RISC-V instructions
      | +-- Virtual memory management (shadow page tables / EPT)
      | +-- Interrupt controller (GICv2/v3 for ARM, IOAPIC for x86)
      |
      +-- Goldfish/Ranchu virtual hardware
      | +-- goldfish-pipe: host<->guest communication channel
      | +-- virtio-gpu: GPU passthrough / host rendering
      | +-- virtio-net: virtual networking
      | +-- virtio-input: touch, keyboard, sensors
      | +-- virtio-blk: block device emulation
      | +-- virtio-console: serial/console ports
      |
      +-- Emulator UI / gRPC control interface
      +-- Skin rendering, Extended Controls
      +-- Snapshot management
      +-- Location / Telephony / Battery simulation

60.1.2 执行模式

模拟器支持两种基础执行模式：

KVM 加速模式（Linux）：客户机代码借助基于内核的虚拟机模块 KVM，直接在宿主机 CPU 上原生运行。该模式性能最优，当客户机与宿主机架构相同时优先启用（x86 客户机运行在 x86 宿主机，ARM 客户机运行在 ARM 宿主机）。启用 KVM 后，绝大多数客户机指令可以接近原生速度执行；只有 IO、页表操作这类特权操作会陷入模拟器完成处理。

软件翻译模式（TCG）：QEMU 的微型代码生成器 TCG，实时将客户机指令翻译为宿主机指令。用于架构不匹配的场景，例如在 x86 宿主机运行 ARM 客户机镜像。虽然性能远低于 KVM，但 TCG 实现了跨架构开发。

macOS 平台使用苹果虚拟机框架替代 KVM；Windows 平台则使用英特尔 HAXM（硬件加速执行管理器）或者 Windows 虚拟机平台 WHPX，实现同等能力。

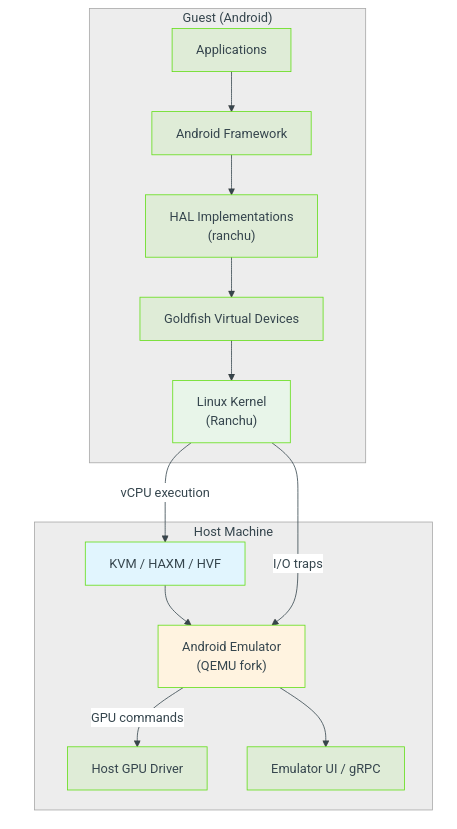

60.1.3 高层数据流

核心认知：模拟器并不是 "模拟" Android，而是真正运行 Android。内核是真实的 Linux 内核，用户空间镜像和实体设备出厂镜像基本一致。模拟器的职责，就是提供这套真实软件所期望的虚拟硬件。

60.1.4 关键源码目录

目录 用途
device/generic/goldfish/ Goldfish 虚拟设备定义、HAL、初始化脚本
device/google/cuttlefish/ Cuttlefish 虚拟设备定义
device/generic/goldfish/hals/ 硬件抽象层 HAL 实现
device/generic/goldfish/init/ 模拟器启动的 init RC 脚本
device/generic/goldfish/sepolicy/ 模拟器专属域的 SELinux 策略
device/generic/goldfish/board/ 板级配置（区分不同架构）
device/generic/goldfish/product/ 产品配置 Makefile

60.1.5 产品配置

模拟器定义了若干产品目标，在device/generic/goldfish/AndroidProducts.mk中声明：

Go 复制代码
PRODUCT_MAKEFILES := \
    $(LOCAL_DIR)/64bitonly/product/sdk_phone64_x86_64.mk \
    $(LOCAL_DIR)/64bitonly/product/sdk_phone16k_x86_64.mk \
    $(LOCAL_DIR)/64bitonly/product/sdk_phone64_x86_64_minigbm.mk \
    $(LOCAL_DIR)/64bitonly/product/sdk_phone64_x86_64_riscv64.mk \
    $(LOCAL_DIR)/64bitonly/product/sdk_tablet_arm64.mk \
    $(LOCAL_DIR)/64bitonly/product/sdk_tablet_x86_64.mk \
    $(LOCAL_DIR)/64bitonly/product/sdk_phone64_arm64.mk \
    $(LOCAL_DIR)/64bitonly/product/sdk_phone64_arm64_minigbm.mk \
    $(LOCAL_DIR)/64bitonly/product/sdk_phone16k_arm64.mk \
    $(LOCAL_DIR)/64bitonly/product/sdk_phone64_arm64_riscv64.mk \
    $(LOCAL_DIR)/64bitonly/product/sdk_slim_x86_64.mk \
    $(LOCAL_DIR)/64bitonly/product/sdk_slim_arm64.mk

这些目标覆盖 x86_64、ARM64、RISC‑V 架构；同时包含手机、平板、精简版等不同设备形态，以及标准 /minigbm 两类图形后端。

60.2 Goldfish 设备平台

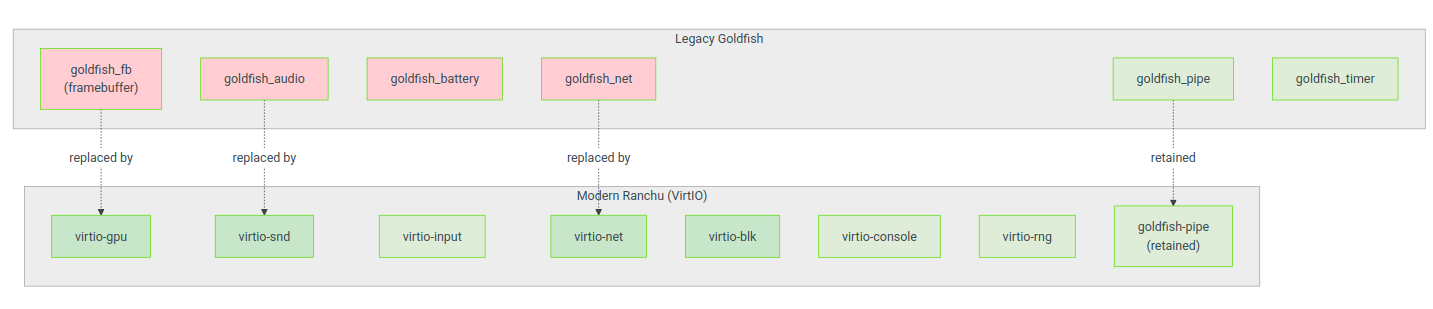

"Goldfish" 是 Android 模拟器初代虚拟硬件平台。该名称指代 QEMU 向客户机内核呈现的一整套虚拟设备（定时器、中断控制器、IO 总线等）。随着迭代，绝大多数原始的自定义 Goldfish 设备，已经在现代 Ranchu 平台替换为标准 virtio 设备，但 Goldfish 这个名称依旧保留在 AOSP 源码树中。

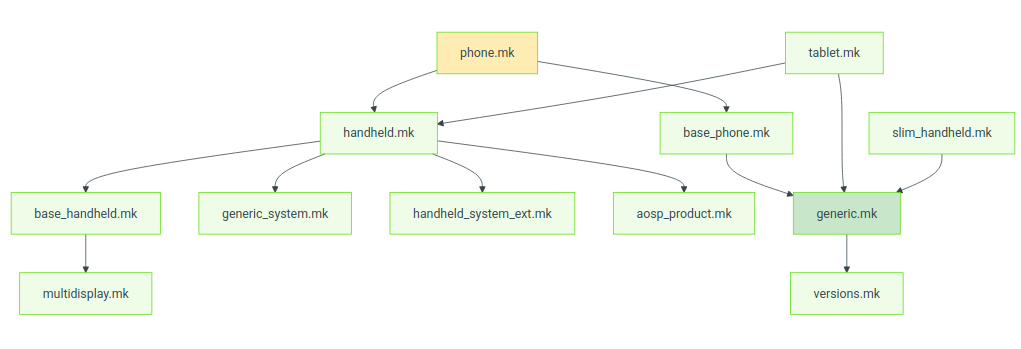

60.2.1 产品配置继承层级

Goldfish 产品配置采用分层继承结构：

根配置文件为device/generic/goldfish/product/generic.mk，它定义模拟器设备的核心配置，节选如下：

复制代码
PRODUCT_VENDOR_PROPERTIES += \
    ro.hardware.power=ranchu \
    ro.kernel.qemu=1 \
    ro.soc.manufacturer=AOSP \
    ro.soc.model=ranchu

属性ro.kernel.qemu=1是框架用来识别当前运行在模拟器内部的标志性标志。SoC 型号标识为ranchu，即模拟器虚拟平台的现代代号。

60.2.2 板级配置

板级配置存放于device/generic/goldfish/board/，每种架构变体拥有独立子目录：

目录 架构
board/emu64x/ x86_64
board/emu64a/ ARM64
board/emu64xr/ x86_64 + RISC‑V（原生桥接）
board/emu64ar/ ARM64 + RISC‑V（原生桥接）
board/emu64x16k/ x86_64，16KB 页大小
board/emu64a16k/ ARM64，16KB 页大小

全部架构均继承board/BoardConfigCommon.mk，该文件定义通用板级配置，关键片段：

复制代码
TARGET_BOOTLOADER_BOARD_NAME := goldfish_$(TARGET_ARCH)

# 编译OpenGL ES仿真的客户机与宿主机库
BUILD_EMULATOR_OPENGL := true
BUILD_QEMU_IMAGES := true
USE_OPENGL_RENDERER := true

# 模拟器不支持稀疏镜像格式
TARGET_USERIMAGES_SPARSE_EXT_DISABLED := true

# 模拟器属于非A/B设备
AB_OTA_UPDATER := none

# 模拟器需要super.img
BOARD_BUILD_SUPER_IMAGE_BY_DEFAULT := true

# 8G + 8M
BOARD_SUPER_PARTITION_SIZE ?= 8598323200
BOARD_SUPER_PARTITION_GROUPS := emulator_dynamic_partitions

关键要点：

  1. 模拟器使用 super 分区与动态分区，对齐现代实体设备；
  2. 属于非 A/B 设备，没有双分区无缝 OTA 能力；

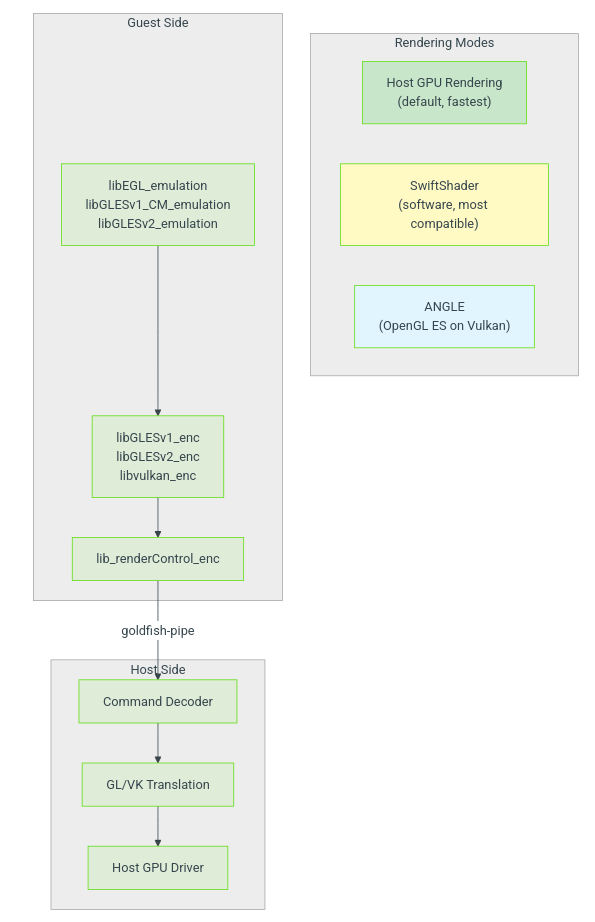

  3. 同时编译客户机侧、宿主机侧的 OpenGL ES 仿真库；
  4. WiFi 子系统基于 NL80211 与内核模块mac80211_hwsim，仿真无线网络接口。

60.2.3 HAL 实现

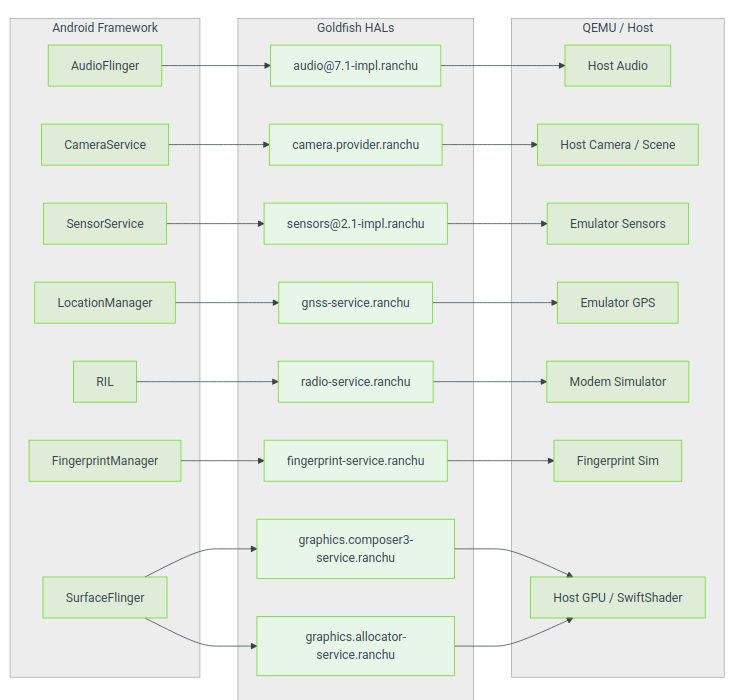

Goldfish 设备平台的核心是整套 HAL（硬件抽象层）实现，代码位于device/generic/goldfish/hals/，承担 Android 硬件接口与模拟器虚拟设备之间的桥接工作。

60.2.3.1 音频 HAL

路径：device/generic/goldfish/hals/audio/

音频 HAL 实现android.hardware.audio@7.1接口，借助 TinyALSA 访问 QEMU 提供的虚拟声卡。实现包含如下文件：

  • primary_device.cpp：主音频设备，处理音量、麦克风静音、流创建
  • stream_out.cpp / stream_in.cpp：输出流、输入流实现
  • talsa.cpp：TinyALSA 封装层
  • device_port_sink.cpp / device_port_source.cpp：音频路由端口抽象

primary_device.cpp节选：

cpp 复制代码
constexpr size_t kInBufferDurationMs = 15;
constexpr size_t kOutBufferDurationMs = 22;

Device::Device() {}

Return<Result> Device::initCheck() {
   return Result::OK;
}

Return<Result> Device::setMasterVolume(float volume) {
   if (isnan(volume) || volume < 0 || volume > 1.0) {
       return FAILURE(Result::INVALID_ARGUMENTS);
   }

   mMasterVolume = volume;
   updateOutputStreamVolume(mMasterMute ? 0.0f : volume);
   return Result::OK;
}

音频延迟参数在产品 Makefile 配置：

Go 复制代码
PRODUCT_VENDOR_PROPERTIES += \
    ro.hardware.audio.tinyalsa.period_count=4 \
    ro.hardware.audio.tinyalsa.period_size_multiplier=2 \
    ro.hardware.audio.tinyalsa.host_latency_ms=80

80ms 的宿主机延迟高于实体设备（实体设备目标 5‑20ms），原因是音频数据需要经过 QEMU 虚拟声卡再流转到宿主机音频子系统。

60.2.3.2 摄像头 HAL

路径：device/generic/goldfish/hals/camera/

摄像头 HAL 实现 AIDL Camera Provider 接口，支持多种摄像头数据源：

  1. QEMU 摄像头（BaseQemuCamera、GasQemuCamera、MinigbmQemuCamera）：对接宿主机摄像头或者虚拟场景，通过 QEMU 管道机制通信；
  2. 虚拟旋转摄像头（FakeRotatingCamera）：合成测试用摄像头，输出旋转 3D 图案。

与 QEMU 宿主机通信基于qemu_channel抽象，qemu_channel.cpp节选：

cpp 复制代码
const char kServiceName[] = "camera";

base::unique_fd qemuOpenChannel() {
   return base::unique_fd(qemud_channel_open(kServiceName));
}

int qemuRunQuery(const int fd,
                 const char* const query,
                 const size_t querySize,
                 std::vector<uint8_t>* result) {
   int e = qemu_pipe_write_fully(fd, query, querySize);
   if (e < 0) {
       return FAILURE(e);
   }

   std::vector<uint8_t> reply;
   e = qemuReceiveMessage(fd, &reply);
   if (e < 0) {
       return e;
   }
   // ... 解析ok/ko应答 ...
}

Camera Provider 使用带device@1.1/internal/前缀的 ID 体系，CameraProvider.cpp节选：

cpp 复制代码
constexpr char kCameraIdPrefix[] = "device@1.1/internal/";

std::string getLogicalCameraId(const int index) {
   char buf[sizeof(kCameraIdPrefix) + 8];
   snprintf(buf, sizeof(buf), "%s%d", kCameraIdPrefix, index);
   return buf;
}
60.2.3.3 传感器 HAL

路径：device/generic/goldfish/hals/sensors/

传感器 HAL 是模拟器硬件虚拟化极具代表性的模块，基于 QEMU 传感器协议实现android.hardware.sensors@2.1。

完整仿真传感器列表定义在sensor_list.cpp：

cpp 复制代码
const char* const kQemuSensorName[] = {
   "acceleration",
   "gyroscope",
   "magnetic-field",
   "orientation",
   "temperature",
   "proximity",
   "light",
   "pressure",
   "humidity",
   "magnetic-field-uncalibrated",
   "gyroscope-uncalibrated",

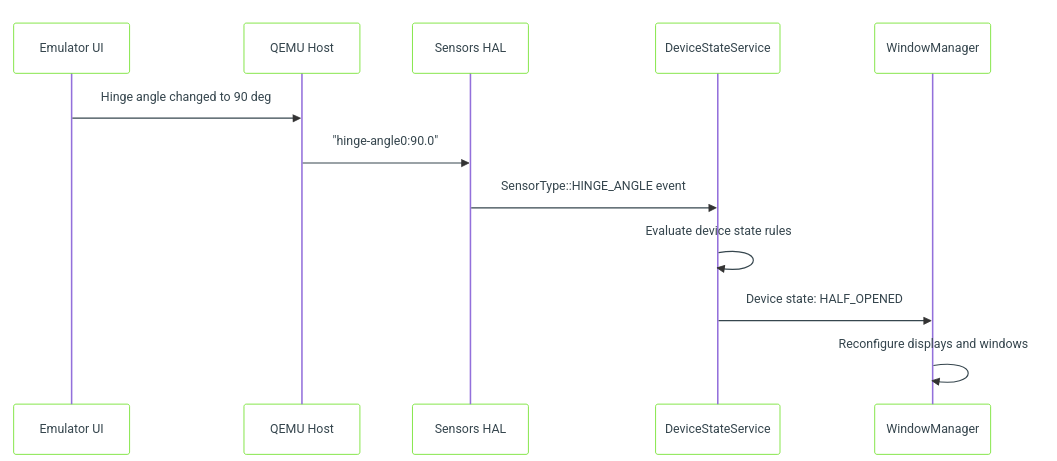

   "hinge-angle0",
   "hinge-angle1",
   "hinge-angle2",
   "heart-rate",
   "rgbc-light",
   "wrist-tilt",
   "acceleration-uncalibrated",
   "heading",
   "low‑latency‑off‑body‑detect",
};

合计 20 个虚拟传感器，包含加速度计、陀螺仪、磁场、方向、温度、接近光、亮度、气压、湿度、铰链角度、心率、手腕倾斜姿态等。

通信协议 ：传感器 HAL 通过 QEMU 管道使用简单文本协议通信。multihal_sensors_qemu.cpp节选：

cpp 复制代码
bool MultihalSensors::setSensorsReportingImpl(SensorsTransport& st,
                                              const int sensorHandle,
                                              const bool enabled) {
   char buffer[64];
   int len = snprintf(buffer, sizeof(buffer),
                      "set:%s:%d",
                      getQemuSensorNameByHandle(sensorHandle),
                      (enabled ? 1 : 0));

   if (st.Send(buffer, len) < 0) {
       ALOGE("%s:%d: send for %s failed", __func__, __LINE__, st.Name());
       return false;
   } else {
       return true;
   }
}

协议指令：

  • list‑sensors：查询宿主机支持的传感器，返回位掩码
  • set:<sensor_name>:<0|1>：启用 / 关闭指定传感器
  • set‑delay:<ms>：设置上报周期，单位毫秒
  • time:<ns>：客户机时钟同步

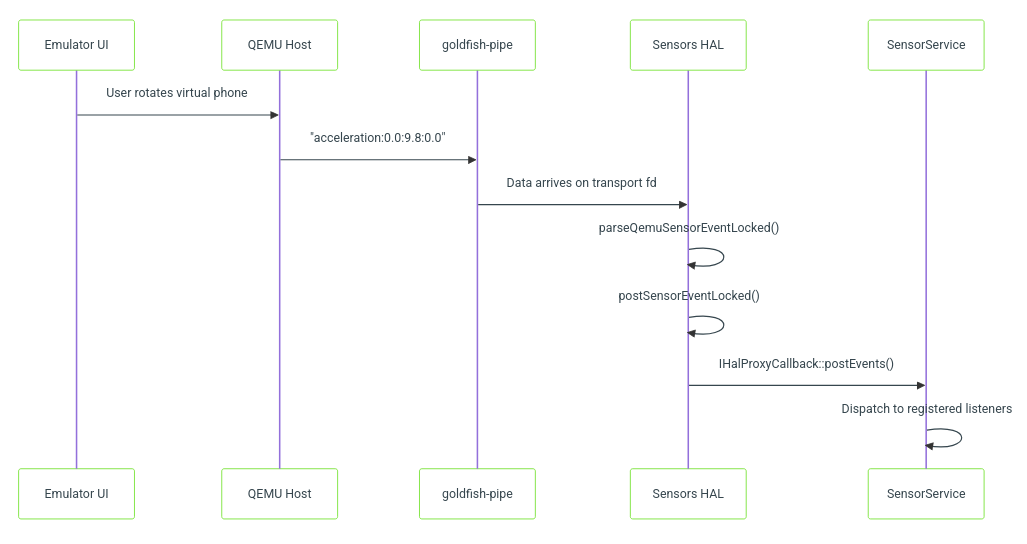

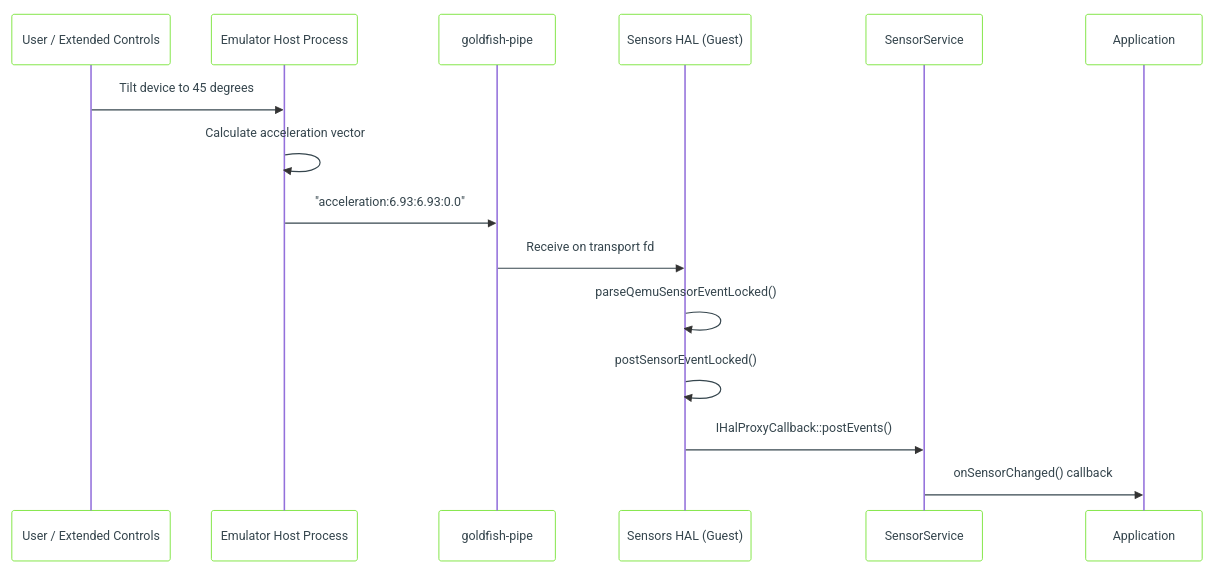

传感器事件解析 ：宿主机下发传感器文本消息，例如acceleration:9.8:0.0:0.1，由parseQemuSensorEventLocked完成解析。

cpp 复制代码
void MultihalSensors::parseQemuSensorEventLocked(QemuSensorsProtocolState* state) {
   char buf[256];
   const int len = m_sensorsTransport->Receive(buf, sizeof(buf) - 1);
   // ...
   if (const char* values = testPrefix(buf, end, "acceleration", ':')) {
       if (sscanf(values, "%f:%f:%f",
                  &vec3->x, &vec3->y, &vec3->z) == 3) {
           vec3->status = SensorStatus::ACCURACY_MEDIUM;
           event.timestamp = nowNs + state->timeBiasNs;
           event.sensorHandle = kSensorHandleAccelerometer;
           event.sensorType = SensorType::ACCELEROMETER;
           postSensorEventLocked(event);
           parsed = true;
       }
   }
   // ...陀螺仪、磁场、接近光、亮度等同类处理逻辑
}

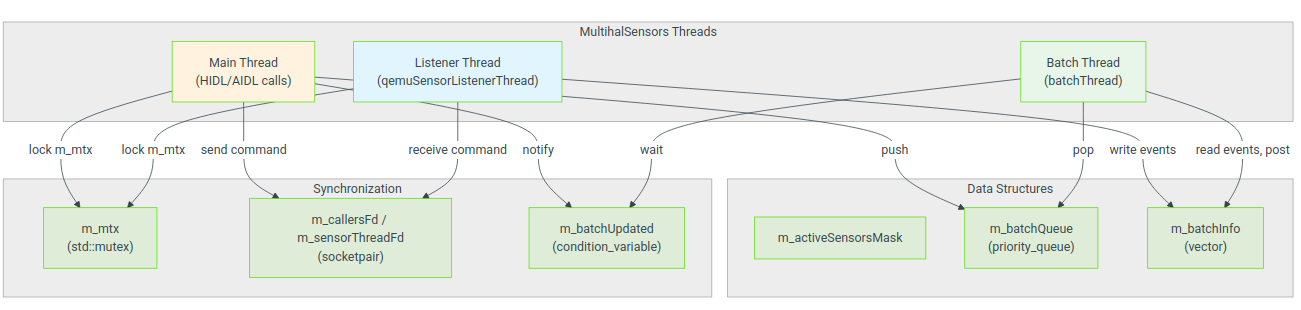

架构上使用专用监听线程qemuSensorListenerThread与批处理线程batchThread，专门处理连续上报模式传感器。

60.2.3.4 GNSS HAL

路径：device/generic/goldfish/hals/gnss/

GNSS 全球导航卫星系统 HAL，提供虚拟 GPS 数据。核心类GnssHwConn打开指向gps服务的 QEMU 管道。GnssHwConn.cpp节选：

cpp 复制代码
GnssHwConn::GnssHwConn(IDataSink& sink) {
   mDevFd.reset(qemu_pipe_open_ns("qemud", "gps", O_RDWR));
   if (!mDevFd.ok()) {
       ALOGE("%s:%d: qemu_pipe_open_ns failed", __func__, __LINE__);
       return;
   }

   unique_fd threadsFd;
   if (!::android::base::Socketpair(AF_LOCAL, SOCK_STREAM, 0,
                                    &mCallersFd, &threadsFd)) {
       ALOGE("%s:%d: Socketpair failed", __func__, __LINE__);
       mDevFd.reset();
       return;
   }

   std::promise<void> isReadyPromise;
   const int devFd = mDevFd.get();
   mThread = std::thread([devFd, threadsFd = std::move(threadsFd), &sink,
                          &isReadyPromise]() {
       GnssHwListener listener(sink);
       isReadyPromise.set_value();
       workerThread(devFd, threadsFd.get(), listener);
   });

   isReadyPromise.get_future().wait();
}

工作线程借助 epoll 同时监听 QEMU 设备文件描述符（接收宿主机 GPS 数据）与命令 fd（接收关闭信号）。当模拟器扩展控制面板下发 GPS 定位点，数据依次流经 QEMU 的 gps 服务、管道、GnssHwListener解析 NMEA 语句，最终送入 Android LocationManager。

GNSS 设备节点由 init 脚本创建软链接：

cpp 复制代码
on property:vendor.qemu.vport.gnss=*
   symlink ${vendor.qemu.vport.gnss} /dev/gnss0

对应的 SELinux 策略赋予 GNSS HAL 访问 vsock 套接字权限：

复制代码
vndbinder_use(hal_gnss_default);
allow hal_gnss_default self:vsock_socket create_socket_perms_no_ioctl;
60.2.3.5 无线通信（电话）HAL

路径：device/generic/goldfish/hals/radio/

无线通信 HAL 实现全套电话 AIDL 接口：

  • RadioModem：调制解调器控制（开关机、IMEI、无线能力）
  • RadioSim：SIM 卡管理
  • RadioNetwork：网络注册、信号强度、小区信息
  • RadioData：数据通话与链路建立
  • RadioVoice：语音通话
  • RadioMessaging：短信
  • RadioIms：IP 多媒体子系统 IMS

无线通信 HAL 通过通道向调制解调器仿真器发送 AT 指令。RadioModem.cpp节选：

cpp 复制代码
constexpr char kBasebandversion[] = "1.0.0.0";
constexpr char kModemUuid[] = "com.android.modem.simulator";

ScopedAStatus RadioModem::getBasebandVersion(const int32_t serial) {
   NOT_NULL(mRadioModemResponse)->getBasebandVersionResponse(
           makeRadioResponseInfo(serial), kBasebandversion);
   return ScopedAStatus::ok();
}

AT 指令接口基于AtChannel抽象，采用请求‑应答模式：

cpp 复制代码
ScopedAStatus RadioModem::getImei(const int32_t serial) {
   mAtChannel->queueRequester([this, serial](
           const AtChannel::RequestPipe requestPipe) -> bool {
       const AtResponsePtr response =
           mAtConversation(requestPipe, atCmds::getIMEI,
                           [](const AtResponse& response) -> bool {
                               return response.holds<std::string>();
                           });
       if (!response) {
           NOT_NULL(mRadioModemResponse)->getImeiResponse(
                   makeRadioResponseInfo(serial,
                       FAILURE(RadioError::INTERNAL_ERR)), {});
           return false;
       } else if (const std::string* imeiSvn =
                      response->get_if<std::string>()) {
           modem::ImeiInfo imeiInfo = {
               .type = modem::ImeiInfo::ImeiType::PRIMARY,
               .imei = imeiSvn->substr(0, 15),
               .svn = imeiSvn->substr(15, 2),
           };
           NOT_NULL(mRadioModemResponse)->getImeiResponse(
               makeRadioResponseInfo(serial), std::move(imeiInfo));
          return true;
       }
       // ...
   });
   return ScopedAStatus::ok();
}

产品 Makefile 配置支持 5G NR、LTE、TD‑SCDMA、CDMA、EVDO、GSM、WCDMA 多种网络制式：

cpp 复制代码
# NR 5G, LTE, TD‑SCDMA, CDMA, EVDO, GSM and WCDMA
PRODUCT_VENDOR_PROPERTIES += ro.telephony.default_network=33
60.2.3.6 指纹 HAL

路径：device/generic/goldfish/hals/fingerprint/

指纹 HAL 实现 AIDL IFingerprint服务，实现相对简单。hal.cpp节选：

cpp 复制代码
constexpr char HW_COMPONENT_ID[] = "FingerprintSensor";
constexpr char XW_VERSION[] = "ranchu/fingerprint/aidl";
constexpr char FW_VERSION[] = "1";
constexpr char SERIAL_NUMBER[] = "00000001";
constexpr char SW_COMPONENT_ID[] = "matchingAlgorithm";

ndk::ScopedAStatus Hal::getSensorProps(std::vector<SensorProps>* out) {
   // ...
   SensorProps props;
   props.commonProps.sensorId = 0;
   props.commonProps.sensorStrength = common::SensorStrength::STRONG;
   props.commonProps.maxEnrollmentsPerUser =
       Storage::getMaxEnrollmentsPerUser();
   props.sensorType = FingerprintSensorType::REAR;
   props.supportsNavigationGestures = false;
   props.supportsDetectInteraction = true;
   // ...
}

模拟器扩展控制面板提供虚拟指纹扫描器，经由该 HAL 触发认证事件。

60.2.3.7 硬件合成器 HWC3 HAL

路径：device/generic/goldfish/hals/hwc3/

硬件合成器 HAL 是模拟器所有 HAL 中实现最复杂的模块，提供两种合成模式：

  1. HostFrameComposer（宿主机帧合成器）：把合成工作交给宿主机 GPU，实现硬件加速渲染；
  2. GuestFrameComposer（客户机帧合成器）：客户机侧基于 DRM 与 libyuv 完成合成，作为宿主机渲染不可用时的回退方案。

宿主机帧合成器使用gfxstream协议向模拟器进程传递合成指令。HostFrameComposer.cpp节选：

cpp 复制代码
#include "gfxstream/guest/goldfish_sync.h"
#include "virtgpu_drm.h"

namespace aidl::android::hardware::graphics::composer3::impl {
// ...
static bool isMinigbmFromProperty() {
   static constexpr const auto kGrallocProp = "ro.hardware.gralloc";
   const auto grallocProp =
       ::android::base::GetProperty(kGrallocProp, "");
   if (grallocProp == "minigbm") {
       return true;
   } else {
       return false;
   }
}

客户机帧合成器回退实现，GuestFrameComposer.cpp节选：

cpp 复制代码
#include "Drm.h"
#include "Layer.h"
#include "DisplayFinder.h"

std::array<std::int8_t, 16> ToLibyuvColorMatrix(
       const std::array<float, 16>& in) {
   // 将HAL色彩矩阵转换为libyuv格式
   std::array<std::int8_t, 16> out;
   for (int r = 0; r < 4; r++) {
       for (int c = 0; c < 4; c++) {
           int indexIn = (4 * r) + c;
           int indexOut = (4 * c) + r;
           float clampedValue = std::max(-128.0f,
               std::min(127.0f, in[indexIn] * 66.0f + 0.5f));
           out[indexOut] = static_cast<std::int8_t>(clampedValue);
       }
   }
   return out;
}

HWC3 完整实现了基于 DRM 的显示管理，封装 plane、CRTC、connector 抽象；相关源码包含Drm.cpp、DrmClient.cpp、DrmConnector.cpp、DrmCrtc.cpp、DrmDisplay.cpp、DrmPlane.cpp、DrmSwapchain.cpp、DrmAtomicRequest.cpp、DrmBuffer.cpp、DrmEventListener.cpp、DrmMode.cpp。

60.2.3.8 Gralloc 图形内存分配器 HAL

路径：device/generic/goldfish/hals/gralloc/

图形内存分配器负责分配可供 CPU、GPU 访问的缓冲区。allocator.cpp节选：

cpp 复制代码
struct GoldfishAllocator : public BnAllocator {
   GoldfishAllocator()
       : mHostConn(HostConnection::createUnique(kCapsetNone))
       , mDebugLevel(getDebugLevel()) {}

   ndk::ScopedAStatus allocate2(const BufferDescriptorInfo& desc,
                                const int32_t count,
                                AllocationResult* const outResult) override {
       // ...
       const uint64_t usage = toUsage64(desc.usage);

       if (needCpuBuffer(usage)) {
           req.needImageAllocation = true;
           // ...
       } else {
           req.needImageAllocation = false;
           // ...
       }
       // ...
   }
};

核心设计：CPU 缓冲区借助GoldfishAddressSpaceBlock在客户机内存分配；GPU 缓冲区在宿主机侧表示为颜色缓冲区。缓冲区需要 GPU 访问时，分配器通过渲染控制编码器，在宿主机创建颜色缓冲区。

cpp 复制代码
if (needGpuBuffer(req.usage)) {
   hostHandleRefCountFd.reset(qemu_pipe_open("refcount"));

   hostHandle = rcEnc.rcCreateColorBufferDMA(
       &rcEnc, req.width, req.height,
       req.glFormat, static_cast<int>(req.emuFwkFormat));

   if (qemu_pipe_write(hostHandleRefCountFd.get(),
                       &hostHandle,
                       sizeof(hostHandle)) != sizeof(hostHandle)) {
       rcEnc.rcCloseColorBuffer(&rcEnc, hostHandle);
       return FAILURE(nullptr);
   }
}

分配器支持大量像素格式：RGBA_8888、RGB_565、RGBA_FP16、RGBA_1010102、YV12、YCBCR_420_888、YCBCR_P010。Mapper 库后缀为ranchu：

cpp 复制代码
ndk::ScopedAStatus getIMapperLibrarySuffix(std::string* outResult) override {
   *outResult = "ranchu";
   return ndk::ScopedAStatus::ok();
}

60.2.4 Init 初始化脚本

模拟器启动流程由device/generic/goldfish/init/目录下 init 脚本控制，主脚本为init.ranchu.rc，关键片段：

cpp 复制代码
on early-init
   mount proc proc /proc remount hidepid=2,gid=3009
   setprop ro.cpuvulkan.version ${ro.boot.qemu.cpuvulkan.version}
   setprop ro.hardware.egl ${ro.boot.hardwareegl:-emulation}
   setprop ro.hardware.vulkan ${ro.boot.hardware.vulkan}
   setprop ro.opengles.version ${ro.boot.opengles.version}
   setprop dalvik.vm.heapsize ${ro.boot.dalvik.vm.heapsize:-192m}
   setprop debug.hwui.renderer ${ro.boot.debug.hwui.renderer:-skiagl}
   setprop vendor.qemu.dev.bootcomplete 0
   start vendor.dlkm_loader

on init
   write /sys/block/zram0/comp_algorithm lz4
   write /proc/sys/vm/page‑cluster 0
   start qemu‑props

on post‑fs‑data
   mkdir /data/vendor/var 0755 root root
   mkdir /data/vendor/var/run 0755 root root
   start ranchu‑device‑state
   start ranchu‑adb‑setup

模拟器专属功能服务：

  • qemu‑props：读取模拟器宿主机的启动属性，并设置为 Android 系统属性
  • ranchu‑adb‑setup：配置模拟器 ADB
  • ranchu‑net：配置网络（VirtIO WiFi、模拟器间互通）
  • ranchu‑setup：系统启动完成后执行后置配置
  • goldfish‑logcat：将 logcat 输出通过 virtio 控制台/dev/hvc1转发到宿主机
  • bt_vhci_forwarder：转发蓝牙 HCI 流量

渲染子系统默认参数在early‑init阶段配置：

复制代码
setprop ro.hardware.egl ${ro.boot.hardwareegl:-emulation}
# 默认skiagl：skia使用GLES完成渲染
setprop debug.hwui.renderer ${ro.boot.debug.hwui.renderer:-skiagl}
# 默认skiaglthreaded
setprop debug.renderengine.backend \
   ${ro.boot.debug.renderengine.backend:-skiaglthreaded}

60.2.5 SELinux 策略

模拟器在device/generic/goldfish/sepolicy/定义自定义 SELinux 策略。vendor 策略目录包含约 60 个策略文件，覆盖全部模拟器专属域与服务。

关键策略文件：

文件 用途
qemu_props.te qemu‑props属性设置服务策略
hal_sensors_default.te 传感器 HAL 访问 vsock 套接字权限
hal_gnss_default.te GNSS HAL 访问 vsock 与 binder 节点权限
hal_radio_default.te 无线通信 HAL 访问调制解调器仿真器权限
hal_camera_default.te 摄像头 HAL 访问 QEMU 管道权限
hal_graphics_composer_default.te HWC3 访问 DRM、GPU 权限
hal_graphics_allocator_default.te Gralloc 缓冲区分配策略
goldfish_setup.te 模拟器初始化脚本策略
goldfish_ip.te 网络配置策略

qemu_props.te节选：

复制代码
type qemu_props, domain;
type qemu_props_exec, vendor_file_type, exec_type, file_type;

init_daemon_domain(qemu_props)

set_prop(qemu_props, qemu_hw_prop)
set_prop(qemu_props, qemu_sf_lcd_density_prop)
set_prop(qemu_props, vendor_qemu_prop)
set_prop(qemu_props, vendor_net_share_prop)

allow qemu_props self:vsock_socket create_socket_perms_no_ioctl;
allow qemu_props sysfs:dir read;
allow qemu_props sysfs:dir open;
allow qemu_props sysfs:file getattr;
allow qemu_props sysfs:file read;
allow qemu_props sysfs:file open;

qemu_props域被授予设置特定分类属性，以及通过 vsock（VirtIO socket）通信的权限；vsock 是客户机内核与 QEMU 宿主机最主要的通信通道。

60.2.6 完整软件包清单

模拟器产品配置会引入大量软件包，device/generic/goldfish/product/generic.mk中分类如下：

核心图形栈

复制代码
PRODUCT_PACKAGES += \
   vulkan.ranchu \
   libandroidemu \
   libOpenglCodecCommon \
   libOpenglSystemCommon \
   android.hardware.graphics.composer3‑service.ranchu

vulkan.ranchu提供模拟器 Vulkan 可安装客户端驱动 ICD；libandroidemu与 OpenGL 编解码 / 系统库实现 GPU 仿真流水线的客户机侧逻辑。

OpenGL ES 仿真库

复制代码
PRODUCT_PACKAGES += \
   libGLESv1_CM_emulation \
   lib_renderControl_enc \
   libEGL_emulation \
   libGLESv2_enc \
   libvulkan_enc \
   libGLESv2_emulation \
   libGLESv1_enc \
   libEGL_angle \
   libGLESv1_CM_angle \
   libGLESv2_angle

库成对分工：

  • lib*_emulation：客户机侧 EGL/GLES 实现，拦截 API 调用
  • lib*_enc：编码器，将 GLES/Vulkan 命令序列化为二进制流，传输到宿主机
  • lib*_angle：基于 ANGLE、由 Vulkan 后端驱动的 GLES 实现

媒体编解码器

复制代码
PRODUCT_PACKAGES += \
   android.hardware.media.c2@1.0‑service‑goldfish \
   libcodec2_goldfish_vp8dec \
   libcodec2_goldfish_vp9dec \
   libcodec2_goldfish_avcdec \
   libcodec2_goldfish_hevcdec

Goldfish 媒体编解码器基于 Codec2 框架，视频解码交由 QEMU 宿主机完成，让模拟器内部也可以硬件加速视频播放。

合规 HAL（最简 Hello‑World 实现）

复制代码
PRODUCT_PACKAGES += \
   com.android.hardware.authsecret \
   com.android.hardware.contexthub \
   com.android.hardware.dumpstate \
   android.hardware.health‑service.example \
   android.hardware.health.storage‑service.default \
   android.hardware.lights‑service.example \
   com.android.hardware.neuralnetworks \
   com.android.hardware.power \
   com.android.hardware.thermal \
   com.android.hardware.vibrator

这部分是最小实现，仅满足 CTS 兼容性测试套件要求，不会执行真实硬件操作，只提供框架需要的 AIDL 服务接口。

条件编译包选择

产品 Makefile 通过编译标志条件引入组件：

编译标志 默认值 置为 true 效果
EMULATOR_DISABLE_RADIO false 禁用电话 HAL
EMULATOR_VENDOR_NO_BIOMETRICS false 禁用指纹 HAL
EMULATOR_VENDOR_NO_GNSS false 禁用 GNSS HAL
EMULATOR_VENDOR_NO_SENSORS false 禁用传感器 HAL
EMULATOR_VENDOR_NO_CAMERA false 禁用摄像头 HAL
EMULATOR_VENDOR_NO_SOUND false 禁用音频 HAL
EMULATOR_VENDOR_NO_UWB false 禁用 UWB 超宽带 HAL
EMULATOR_VENDOR_NO_THREADNETWORK false 禁用 Thread 网络
EMULATOR_VENDOR_NO_REBOOT_ESCROW false 禁用重启托管功能

借助这些标志，可以编译出裁剪后的极简模拟器镜像，用于特定专项测试。

60.3 虚拟硬件

60.3.1 Goldfish‑Pipe：宿主机‑客户机通信

goldfish‑pipe 是 Android 客户机与 QEMU 宿主机之间的核心通信机制。它属于虚拟设备，提供双向字节流接口，类似 Unix 管道，但跨越虚拟机边界。

客户机侧 API ：通过libqemu_pipe库调用接口：

  • qemu_pipe_open_ns(namespace, name, flags)：打开指向特定宿主机服务的命名管道
  • qemu_pipe_write_fully(fd, data, size)：向管道写入完整数据
  • qemu_pipe_read_fully(fd, data, size)：从管道读取完整数据

qemud层在原始管道之上实现多路复用，单条管道连接之上可以打开多条逻辑通道。qemud.cpp节选：

cpp 复制代码
int qemud_channel_open(const char* name) {
   return qemu_pipe_open_ns("qemud", name, O_RDWR);
}

int qemud_channel_send(int pipe, const void* msg, int size) {
   char header[5];
   if (size < 0)
       size = strlen((const char*)msg);
   if (size == 0)
       return 0;

   if (size >= 64 * 1024) { // 使用二进制编码
       uint32_t length32be = htonl(size | (1U << 31));
       memcpy(header, &length32be, 4);
   } else { // 使用十六进制字符编码
       snprintf(header, sizeof(header), "%04x", size);
   }

   if (qemu_pipe_write_fully(pipe, header, 4)) {
       return -1;
   }
   if (qemu_pipe_write_fully(pipe, msg, size)) {
       return -1;
   }
   return 0;
}

int qemud_channel_recv(int pipe, void* msg, int maxsize) {
   char header[5];
   int size;
   if (qemu_pipe_read_fully(pipe, header, 4)) {
       return -1;
   }
   header[4] = 0;
   if (sscanf(header, "%04x", &size) != 1) {
       return -1;
   }
   if (size > maxsize) {
       return -1;
   }
   if (qemu_pipe_read_fully(pipe, msg, size)) {
       return -1;
   }
   return size;
}

协议采用长度前缀帧格式：

  • 消息小于 64KB：4 位十六进制字符作为长度前缀，例如001a；
  • 消息大于等于 64KB：4 字节大端二进制长度，最高比特置 1。

60.3.2 传感器 HAL 线程模型

传感器 HAL 拥有一套复杂多线程架构。头文件multihal_sensors.h暴露内部结构：

cpp 复制代码
struct MultihalSensors : public ahs21::implementation::ISensorsSubHal {
   using SensorsTransportFactory =
       std::function<std::unique_ptr<SensorsTransport>()>;

   MultihalSensors(SensorsTransportFactory);
   ~MultihalSensors();

private:
   struct QemuSensorsProtocolState {
       int64_t timeBiasNs = -500000000;
       int32_t sensorsUpdateIntervalMs = 200;
       static constexpr float kSensorNoValue = -1e+30;

       // 变化上报型传感器（宿主机不维护状态）
       float lastAmbientTemperatureValue = kSensorNoValue;
       float lastProximityValue = kSensorNoValue;
       float lastLightValue = kSensorNoValue;
       float lastRelativeHumidityValue = kSensorNoValue;
       float lastHingeAngle0Value = kSensorNoValue;
       float lastHingeAngle1Value = kSensorNoValue;
       float lastHingeAngle2Value = kSensorNoValue;
       float lastHeartRateValue = kSensorNoValue;
       float lastWristTiltMeasurement = -1;
   };

   // 批处理事件
   struct BatchEventRef {
       int64_t  timestamp = -1;
       int      sensorHandle = -1;
       int      generation = 0;

       bool operator<(const BatchEventRef &rhs) const {
           // 注意：让top()返回时间戳最小元素
           return timestamp > rhs.timestamp;
       }
   };

   struct BatchInfo {
       Event       event;
       int64_t     samplingPeriodNs = 0;
       int         generation = 0;
   };

   QemuSensorsProtocolState             m_protocolState;
   std::priority_queue<BatchEventRef>   m_batchQueue;
   std::vector<BatchInfo>               m_batchInfo;
   std::condition_variable              m_batchUpdated;
   std::thread                          m_batchThread;
   std::atomic<bool>                    m_batchRunning = true;
   mutable std::mutex                   m_mtx;
};

一共三类线程：

  1. 主线程：处理 SensorService 发起的 HIDL/AIDL 调用（activate、batch、flush、injectSensorData_2_1）；
  2. 传感器监听线程 qemuSensorListenerThread：从 QEMU 传输通道读取传感器数据，分发事件；使用 epoll 多路复用传输 fd 与命令 fd；
  3. 批处理线程 batchThread：实现连续模式传感器批上报；基于时间戳优先队列，决定下一条传感器事件的投递时机。

epoll 监听线程实现节选multihal_sensors_epoll.cpp：

cpp 复制代码
bool MultihalSensors::qemuSensorListenerThreadImpl(
       const int transportFd) {
   const unique_fd epollFd(epoll_create1(0));

   epollCtlAdd(epollFd.get(), transportFd);
   epollCtlAdd(epollFd.get(), m_sensorThreadFd.get());

   while (true) {
       struct epoll_event events[2];
       const int kTimeoutMs = 60000;
       const int n = TEMP_FAILURE_RETRY(epoll_wait(
           epollFd.get(), events, 2, kTimeoutMs));

       for (int i = 0; i < n; ++i) {
           const struct epoll_event* ev = &events[i];
           const int fd = ev->data.fd;

           if (fd == transportFd) {
               if (ev->events & EPOLLIN) {
                   std::unique_lock<std::mutex> lock(m_mtx);
                   parseQemuSensorEventLocked(&m_protocolState);
               }
           } else if (fd == m_sensorThreadFd.get()) {
               const int cmd = qemuSensortThreadRcvCommand(fd);
               switch (cmd) {
               case kCMD_QUIT: return false;
               case kCMD_RESTART: return true;
               }
           }
       }
   }
}

kCMD_RESTART：批上报周期变更，需要重新配置传输通道时发送； kCMD_QUIT：HAL 关闭阶段发送。该设计支持监听线程重启，不需要销毁整个 HAL 实例。

60.3.3 显示设备发现与 VSync 垂直同步

HWC3 HAL 通过渲染控制编码器查询 QEMU 宿主机，完成显示设备发现。DisplayFinder.cpp节选：

cpp 复制代码
static uint32_t getVsyncHzFromProperty() {
   static constexpr const auto kVsyncProp = "ro.boot.qemu.vsync";
   const auto vsyncProp =
       ::android::base::GetProperty(kVsyncProp, "");

   uint64_t vsyncPeriod;
   if (!::android::base::ParseUint(vsyncProp, &vsyncPeriod)) {
       return 60;  // 默认60Hz
   }
   return static_cast<uint32_t>(vsyncPeriod);
}

HWC3::Error findGoldfishPrimaryDisplay(
       std::vector<DisplayMultiConfigs>* outDisplays) {
   DEFINE_AND_VALIDATE_HOST_CONNECTION
   hostCon->lock();
   const int32_t vsyncPeriodNanos =
       HertzToPeriodNanos(getVsyncHzFromProperty());

   DisplayMultiConfigs display;
   display.displayId = 0;

   if (rcEnc->hasHWCMultiConfigs()) {
       int count = rcEnc->rcGetFBDisplayConfigsCount(rcEnc);
       display.activeConfigId =
           rcEnc->rcGetFBDisplayActiveConfig(rcEnc);

       for (int configId = 0; configId < count; configId++) {
           display.configs.push_back(DisplayConfig(
               configId,
               rcEnc->rcGetFBDisplayConfigsParam(
                   rcEnc, configId, FB_WIDTH),
               rcEnc->rcGetFBDisplayConfigsParam(
                   rcEnc, configId, FB_HEIGHT),
               rcEnc->rcGetFBDisplayConfigsParam(
                   rcEnc, configId, FB_XDPI),
               rcEnc->rcGetFBDisplayConfigsParam(
                   rcEnc, configId, FB_YDPI),
               vsyncPeriodNanos));
       }
   }
   // ...
}

显示发现逻辑向宿主机查询：

  1. 分辨率宽高：FB_WIDTH、FB_HEIGHT；
  2. DPI 每英寸点数：FB_XDPI、FB_YDPI；
  3. 刷新率：来自 boot 属性ro.boot.qemu.vsync。

当宿主机支持多显示配置模式，会枚举全部可用配置，通过 HWC3 接口上报给 SurfaceFlinger。

60.3.4 音频写线程

音频 HAL 输出流使用独立写线程，搭配 FMQ 快速消息队列，实现与 AudioFlinger 低延迟通信。stream_out.cpp节选：

cpp 复制代码
class WriteThread : public IOThread {
   typedef MessageQueue<IStreamOut::WriteCommand,
                        kSynchronizedReadWrite> CommandMQ;
   typedef MessageQueue<IStreamOut::WriteStatus,
                        kSynchronizedReadWrite> StatusMQ;
   typedef MessageQueue<uint8_t,
                        kSynchronizedReadWrite> DataMQ;

public:
   WriteThread(StreamOut *stream, const size_t mqBufferSize)
           : mStream(stream)
           , mCommandMQ(1)
           , mStatusMQ(1)
           , mDataMQ(mqBufferSize, true /* EventFlag */) {
       // ...
       EventFlag* rawEfGroup = nullptr;
       status_t status = EventFlag::createEventFlag(
           mDataMQ.getEventFlagWord(), &rawEfGroup);
       mEfGroup.reset(rawEfGroup);
       mThread = std::thread(&WriteThread::threadLoop, this);
   }
};

FMQ 机制允许 AudioFlinger 写入音频数据，无需 Binder 往返；EventFlag借助共享内存，在 AudioFlinger 进程与 HAL 服务进程之间完成轻量信号通知。

60.3.5 唤醒锁管理

模拟器初始化脚本通过唤醒锁管理电源状态。init.setup.ranchu.sh节选：

cpp 复制代码
allowsuspend=`getprop ro.boot.qemu.allowsuspend`
case "$allowsuspend" in
    "") echo "emulator_wake_lock" > /sys/power/wake_lock
    ;;
    1) echo "emulator_wake_lock" > /sys/power/wake_unlock
    ;;
    *) echo "emulator_wake_lock" > /sys/power/wake_lock
    ;;
esac

默认情况下，模拟器持有永久唤醒锁emulator_wake_lock，阻止客户机进入深度休眠。对开发调试十分关键：休眠后的模拟器将失去响应。设置ro.boot.qemu.allowsuspend=1可以放开休眠，用于电源管理行为专项测试。

60.3.6 QEMU 属性服务

qemu‑props服务源码device/generic/goldfish/qemu‑props/qemu‑props.cpp，模拟器启动早期就会运行。作用是读取宿主机侧属性，设置为 Android 系统属性。

cpp 复制代码
// Source: device/generic/goldfish/qemu-props/qemu-props.cpp
constexpr char kBootPropertiesService[] = "boot-properties";
constexpr char kHeartbeatService[] = "QemuMiscPipe";

int setBootProperties() {
    unique_fd qemud;
    for (int tries = 5; tries > 0; --tries) {
        qemud = unique_fd(qemud_channel_open(kBootPropertiesService));
        if (qemud.ok()) break;
        else if (tries > 1) sleep(1);
        else return FAILURE(1);
    }

    if (qemud_channel_send(qemud.get(), "list", -1) < 0) {
        return FAILURE(1);
    }

    while (true) {
        char temp[PROPERTY_KEY_MAX + PROPERTY_VALUE_MAX + 2];
        const int len = qemud_channel_recv(qemud.get(), temp, sizeof(temp) - 1);
        if (len < 0 || len > (sizeof(temp) - 1) || !temp[0]) break;

        temp[len] = '\0';
        char* prop_value = strchr(temp, '=');
        if (!prop_value) continue;
        *prop_value = 0;
        ++prop_value;

        // Properties are prefixed with "vendor." unless already prefixed
        // or in the system properties list
        if (need_prepend_prefix(temp, "vendor.")) {
            snprintf(renamed_property, sizeof(renamed_property),
                     "vendor.%s", temp);
            final_prop_name = renamed_property;
        }

        property_set(final_prop_name, prop_value);
    }
    return 0;
}

设置属性完成后，服务进入心跳循环，周期性向 QemuMiscPipe 服务发送 "heartbeat" 心跳消息。以此让模拟器主机检测虚拟机客户机是否存活且响应正常：

cpp 复制代码
int main(const int argc, const char* argv[]) {
    if ((argc == 2) && !strcmp(argv[1], "bootcomplete")) {
        sendMessage("bootcomplete");
        return 0;
    }

    int r = setBootProperties();
    parse_virtio_serial();
    sendHeartBeat();

    while (s_QemuMiscPipe >= 0) {
        if (android::base::WaitForProperty(
                    "vendor.qemu.dev.bootcomplete", "1",
                    std::chrono::seconds(5))) {
            break;
        }
        sendHeartBeat();
    }

    while (s_QemuMiscPipe >= 0) {
        usleep(30 * 1000000);  // 30 seconds
        sendHeartBeat();
    }
    // ...
}

源码路径：device/generic/goldfish/qemu‑props/qemu‑props.cpp

60.3.7 虚拟传感器

虚拟传感器（详见 60.2.3.3 节）由模拟器扩展控制界面驱动。当用户操作传感器控件（倾斜虚拟设备、修改接近传感器数值、调节光照等级），模拟器主机通过 QEMU 管道发送文本格式传感器事件。

传感器数据流：

传感器 HAL 会给未校准传感器数据增加校准噪声，以此通过 CTS 兼容性测试：

cpp 复制代码
} else if (const char* values = testPrefix(buf, end,
                                          "acceleration-uncalibrated", ':')) {
   if (sscanf(values, "%f:%f:%f",
              &uncal->x, &uncal->y, &uncal->z) == 3) {
       // A little bias noise to pass CTS
       uncal->x_bias = randomError(-0.003f, 0.003f);
       uncal->y_bias = randomError(-0.003f, 0.003f);
       uncal->z_bias = randomError(-0.003f, 0.003f);
       // ...
   }
}

源码路径：device/generic/goldfish/hals/sensors/multihal_sensors_qemu.cpp

60.3.8 虚拟 GPS

GPS 仿真基于 GNSS HAL 实现（60.2.3.4 节）。模拟器支持如下能力：

  • 固定 GPS 坐标（通过扩展控制面板配置）
  • GPS 路线回放（GPX/KML 文件）
  • NMEA 语句注入

GPS 服务在 QEMU 主机注册为gps qemud 服务。客户机侧GnssHwListener类解析收到的 NMEA 数据，并分发至 Android 位置框架。

60.3.9 虚拟相机

相机子系统支持多种虚拟相机后端：

  1. 主机摄像头透传 ：模拟器采集主机摄像头帧，通过 QEMU camera服务发送给客户机。
  2. 虚拟场景：3D 渲染环境，跟随虚拟设备姿态传感器输出画面。
  3. 伪旋转相机 ：合成测试图案，对应源码类FakeRotatingCamera，位于device/generic/goldfish/hals/camera/。

相机数据传输复用 qemud 协议，采用查询‑应答交互模式：

复制代码
客户机 → 主机: "list"          (列举可用相机)
主机 → 客户机: "ok:<camera_list>"
客户机 → 主机: "connect:<id>"  (连接指定相机)
主机 → 客户机: "ok"
客户机 → 主机: "start:<params>" (开启图像采集)
主机 → 客户机: "ok"
主机 → 客户机: <frame_data>    (原始帧数据)
cpp 复制代码
Guest -> Host: "list"       (on the "camera" factory channel)
Host -> Guest: "ok:<camera_list>"
Guest opens qemud channel "camera:name=<camera>"
Guest -> Host: "connect"    (connect to the camera)
Host -> Guest: "ok"
Guest -> Host: "start"      (start capture)
Host -> Guest: "ok"
Host -> Guest: <frame_data> (raw frame data)
Guest -> Host: "stop", then "disconnect" when done

60.3.10 虚拟电话

电话子系统内置完整调制解调器模拟器，通过 AT 命令与无线 HAL 通信。模拟器支持：

  • 语音通话（仿真通话状态机）
  • 短信收发
  • 数据连接
  • SIM 卡仿真（ICC 配置文件存放在data/misc/modem_simulator/）
  • 多种无线接入技术（5G NR、LTE、GSM 等）

SIM 卡配置文件预编译拷贝：

复制代码
# Source: device/generic/goldfish/product/generic.mk
PRODUCT_COPY_FILES += \
   device/generic/goldfish/hals/radio/data/apns-conf.xml:$(TARGET_COPY_OUT_VENDOR)/etc/apns/apns-conf.xml \
   device/generic/goldfish/hals/radio/data/iccprofile_for_sim0.xml:data/misc/modem_simulator/iccprofile_for_sim0.xml \
   device/generic/goldfish/hals/radio/data/numeric_operator.xml:data/misc/modem_simulator/etc/modem_simulator/files/numeric_operator.xml \

60.3.11 GPU 仿真

GPU 仿真属于模拟器内部架构最复杂模块之一。系统支持三类渲染主体：主机侧渲染、客户机侧渲染、goldfish‑pipe 通道。

客户机镜像内置相关库：

复制代码
# Source: device/generic/goldfish/product/generic.mk
PRODUCT_PACKAGES += \
   libGLESv1_CM_emulation \
   lib_renderControl_enc \
   libEGL_emulation \
   libGLESv2_enc \
   libvulkan_enc \
   libGLESv2_emulation \
   libGLESv1_enc \
   libEGL_angle \
   libGLESv1_CM_angle \
   libGLESv2_angle

客户机侧 EGL/GLES 库会将 OpenGL ES 指令序列化为二进制数据流，经由 goldfish‑pipe 发送至主机。模拟器主机解码指令，调用本机 GPU 驱动重放绘图命令。

当主机 GPU 不可用时（无头 CI 服务器、SSH 远程会话），SwiftShader 提供完全运行于 CPU 的 Vulkan 软件实现。

ANGLE（Almost Native Graphics Layer Engine）在 Vulkan 接口之上封装 OpenGL ES。适合主机支持 Vulkan，但缺少原生 OpenGL 驱动的场景，新版 macOS 就属于这类平台。

图形渲染模式通过启动属性配置：

复制代码
# Source: device/generic/goldfish/init/init.ranchu.rc
setprop ro.hardware.egl ${ro.boot.hardwareegl:-emulation}
setprop ro.hardware.vulkan ${ro.boot.hardware.vulkan}
setprop ro.opengles.version ${ro.boot.opengles.version}

gralloc HAL 借助 render control 编码器创建主机端 GPU 资源（颜色缓冲区，见 60.2.3.8），实现高效零拷贝渲染：客户机完成帧合成后，直接由模拟器窗口进行显示输出。

60.4 模拟器网络

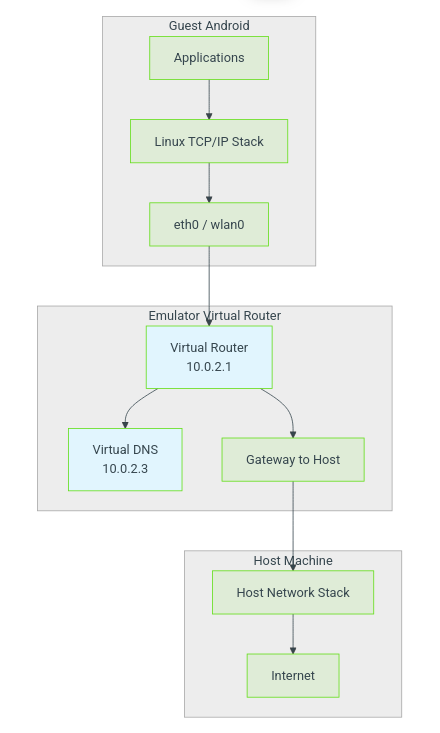

60.4.1 网络架构

模拟器实现一套虚拟网络，给客户机提供互联网访问，同时将虚拟机与主机物理网络隔离。默认使用 QEMU 用户态网络协议栈 SLIRP；高级场景可选用 TAP 网络模式。

60.4.2 默认 IP 地址分配

每个模拟器实例分配独立 IP 网段：

组件 地址
虚拟路由器 / 网关 10.0.2.1
主机回环别名 10.0.2.2
DNS 服务器 10.0.2.3
客户机 eth0 10.0.2.15（DHCP 分配）

60.4.3 VirtIO WiFi

新版模拟器使用 VirtIO WiFi 替代传统 eth0 网卡。网络脚本device/generic/goldfish/init/init.net.ranchu.sh完成相关处理：

复制代码
# Source: device/generic/goldfish/init/init.net.ranchu.sh
wifi_virtio=`getprop ro.boot.qemu.virtiowifi`
case "$wifi_virtio" in
    1) wifi_mac_prefix=`getprop vendor.net.wifi_mac_prefix`
      if [ -n "$wifi_mac_prefix" ]; then
          /vendor/bin/mac80211_create_radios 1 $wifi_mac_prefix || exit 1
      fi
      ;;
esac

开启 VirtIO WiFi 后，mac80211_hwsim内核模块创建仿真 WiFi 射频。wpa_supplicant服务管理该虚拟网卡：

复制代码
# Source: device/generic/goldfish/init/init.ranchu.rc
service wpa_supplicant /vendor/bin/hw/wpa_supplicant \
    -Dnl80211 -iwlan0 \
    -c/vendor/etc/wifi/wpa_supplicant.conf \
    -g@android:wpa_wlan0
    interface aidl android.hardware.wifi.supplicant.ISupplicant/default
    socket wpa_wlan0 dgram 660 wifi wifi
    group system wifi inet

VirtIO WiFi 条件触发配置：

复制代码
# Source: device/generic/goldfish/init/init.ranchu.rc
on post-fs-data && property:ro.boot.qemu.virtiowifi=1
    start ranchu-net

60.4.4 端口转发与 ADB 连接

模拟器支持主机与客户机之间 TCP、UDP 端口转发。ADB 依靠端口转发完成通信：

  • 控制台端口：实例 1 使用 5554，实例 2 使用 5556，以此类推
  • ADB 端口：实例 1 使用 5555，实例 2 使用 5557，以此类推

端口转发在模拟器控制台配置：

复制代码
# 将主机8080端口转发到客户机80端口
redir add tcp:8080:80

# 将主机5000端口转发到客户机5000端口
redir add tcp:5000:5000

客户机内部 ADB 守护进程监听固定端口；模拟器自动配置转发规则，adb devices即可识别模拟器设备。

60.4.5 多模拟器实例互通网络

网络脚本提供第二块网卡eth1，用于模拟器之间通信：

复制代码
# Source: device/generic/goldfish/init/init.net.ranchu.sh
# set up the second interface (for inter‑emulator connections)
my_ip=`getprop vendor.net.shared_net_ip`
case "$my_ip" in
    "")
    ;;
    *) ifconfig eth1 "$my_ip" netmask 255.255.255.0 up
    ;;
esac

多模拟器需要互相通信（多设备场景测试）时，可以配置共享网络，每个实例在 eth1 上分配独立 IP。

60.4.6 蓝牙网络

蓝牙基于 VirtIO 控制台设备仿真。init 脚本创建蓝牙设备符号链接：

复制代码
# Source: device/generic/goldfish/init/init.ranchu.rc
on property:vendor.qemu.vport.bluetooth=*
    symlink ${vendor.qemu.vport.bluetooth} /dev/bluetooth0

service bt_vhci_forwarder \
    /vendor/bin/bt_vhci_forwarder \
    -virtio_console_dev=/dev/bluetooth0
    class main
    user bluetooth
    group root bluetooth

bt_vhci_forwarder服务打通 VirtIO 控制台设备与蓝牙 VHCI（虚拟主机控制器接口）驱动，客户机就可以使用模拟器蓝牙协议栈。

60.5 Ranchu 与 Goldfish 内核

60.5.1 历史背景

模拟器经历两代主要内核：

  1. Goldfish 内核（遗留版本）：经过定制修改的 Linux 内核，包含专门适配早期模拟器虚拟硬件的驱动（goldfish_timer、goldfish_fb、goldfish_audio、goldfish_battery 等）。
  2. Ranchu 内核（现代版本）：标准 GKI 通用内核镜像，使用标准 VirtIO 设备，不再使用定制 Goldfish 硬件。Ranchu 本身是金鱼品种，命名体现演进继承关系。

60.5.2 VirtIO 设备迁移

从定制 Goldfish 硬件迁移到标准 VirtIO 设备是一次重大架构升级。

goldfish‑pipe予以保留：它承担 VirtIO 无法覆盖的能力，提供高带宽低延迟通道，用于客户机 HAL 与主机服务之间传输序列化 GPU 指令以及其他大块数据。

60.5.3 内核模块配置

现代 Ranchu 内核采用可加载 VirtIO 内核模块。Cuttlefish 板级配置使用同一套内核，下面列出 ramdisk 阶段所需模块：

复制代码
# Source: device/google/cuttlefish/shared/BoardConfig.mk
RAMDISK_KERNEL_MODULES ?= \
    failover.ko \
    nd_virtio.ko \
    net_failover.ko \
    virtio_dma_buf.ko \
    virtio‑gpu.ko \
    virtio_input.ko \
    virtio_net.ko \
    virtio‑rng.ko \

以上模块必须在第一阶段 init 加载，保证系统可以正常启动。后续加载模块列表：

  • virtio_blk.ko：块设备仿真
  • virtio_console.ko：串口控制台、虚拟端口
  • virtio_pci.ko：VirtIO 的 PCI 传输后端
  • vmw_vsock_virtio_transport.ko：客户机‑主机 vsock 通信
  • mac80211_hwsim.ko：WiFi 仿真
  • cfg80211.ko、mac80211.ko：无线网络协议栈

60.5.4 内核版本选择

Android17 中，Cuttlefish 内核版本不再写死固定值。device/google/cuttlefish/shared/BoardConfig.mk定义默认版本，各产品可以单独选择；部分目标从 release‑config 变量读取内核版本。

复制代码
# Source: device/google/cuttlefish/shared/BoardConfig.mk
DEFAULT_TARGET_KERNEL_USE := 6.12

ifneq (,$(findstring cf_gwear_arm,$(PRODUCT_NAME)))
TARGET_KERNEL_USE ?= 6.6
else ifeq (true,$(CLOCKWORK_EMULATOR_PRODUCT))
TARGET_KERNEL_USE ?= 6.1
else ifneq (,$(findstring x86_tv,$(PRODUCT_NAME)))
TARGET_KERNEL_USE ?= 6.1
else ifneq (,$(filter cf_x86_64_desktop,$(PRODUCT_NAME)))
TARGET_KERNEL_USE ?= $(RELEASE_KERNEL_CUTTLEFISH_X86_64_VERSION)
TARGET_KERNEL_DIR ?= $(RELEASE_KERNEL_CUTTLEFISH_X86_64_DIR)
else ifneq (,$(filter cf_arm64_desktop,$(PRODUCT_NAME)))
TARGET_KERNEL_USE ?= $(RELEASE_KERNEL_CUTTLEFISH_ARM64_VERSION)
TARGET_KERNEL_DIR ?= $(RELEASE_KERNEL_CUTTLEFISH_ARM64_DIR)
else
TARGET_KERNEL_USE ?= $(DEFAULT_TARGET_KERNEL_USE)
endif

通用手机目标默认内核版本 6.12；部分形态锁定长期支持内核：Wear OS 使用 6.6，clockwork 模拟器、x86 TV 使用 6.1。桌面目标比较特殊，内核版本、目录取自RELEASE_KERNEL_CUTTLEFISH_*变量，内核与模块来自独立桌面专用代码树，不再使用公共预编译包。

复制代码
# Source: device/google/cuttlefish/shared/BoardConfig.mk
ifneq (,$(filter cf_x86_64_desktop cf_arm64_desktop,$(PRODUCT_NAME)))
SYSTEM_DLKM_SRC ?= device/google/desktop/cuttlefish‑$(TARGET_KERNEL_ARCH)‑kernels/$(TARGET_KERNEL_USE)/$(TARGET_KERNEL_DIR)/system_dlkm
KERNEL_MODULES_PATH ?= device/google/desktop/cuttlefish‑$(TARGET_KERNEL_ARCH)‑kernels/$(TARGET_KERNEL_USE)/$(TARGET_KERNEL_DIR)/vendor_dlkm
else
SYSTEM_DLKM_SRC ?= kernel/prebuilts/$(TARGET_KERNEL_USE)/$(TARGET_KERNEL_ARCH)
KERNEL_MODULES_PATH ?= \
    kernel/prebuilts/common‑modules/virtual‑device/$(TARGET_KERNEL_USE)/$(subst _,-,$(TARGET_KERNEL_ARCH))
endif

TARGET_KERNEL_PATH ?= $(SYSTEM_DLKM_SRC)/kernel‑$(TARGET_KERNEL_USE)

除桌面目标之外，预编译内核存放在kernel/prebuilts/；common‑modules/virtual‑device/目录存放专门为虚拟设备编译的内核模块。

60.5.5 ZRAM 与内存配置

Ranchu 内核开启 zram 内存压缩：

复制代码
# Source: device/generic/goldfish/init/init.ranchu.rc
on early‑init
    exec u:r:modprobe:s0 -- /system/bin/modprobe -a -d \
        /system/lib/modules zram.ko

on init
    write /sys/block/zram0/comp_algorithm lz4
    write /proc/sys/vm/page‑cluster 0

on sys‑boot‑completed‑set && property:persist.sys.zram_enabled=1
    swapon_all /vendor/etc/fstab.${ro.hardware}

zram 压缩选用 LZ4，压缩解压速度快。page‑cluster=0设置内核每次读取一个 swap 页，zram 没有磁盘寻道开销，该参数为最优配置。

60.6 Cuttlefish：面向云环境的替代虚拟设备

60.6.1 什么是 Cuttlefish

Cuttlefish 是一套可配置 Android 虚拟设备，运行于云环境，不需要物理显示器、音频硬件或者任何硬件专属基础设施。Goldfish/Ranchu 面向 Android Studio 模拟器（GUI 桌面程序）；Cuttlefish 面向服务器侧场景：CI/CD 持续集成、自动化测试、云游戏、远程机器开发。

源码路径：device/google/cuttlefish/

60.6.2 架构对比

特性 Goldfish/Ranchu Cuttlefish
主要使用场景 桌面开发 云环境 / CI 自动化
显示输出 桌面窗口 WebRTC 或者 VNC
音频 主机音频输出 虚拟音频
GPU 主机 GPU 透传 virtio‑gpu / SwiftShader
网络 用户态 SLIRP TAP / 网桥模式
多实例 多进程运行 launch_cvd --num_instances
OTA 更新 不支持 支持 A/B 更新
快照 QEMU 快照 非主打能力
设备形态 手机、平板、折叠、Wear、TV 手机、折叠、平板 PC、TV、车载、Wear、桌面
支持架构 x86_64、ARM64、RISC‑V x86_64、ARM64、RISC‑V

60.6.3 Cuttlefish 设备编译目标

device/google/cuttlefish/AndroidProducts.mk枚举编译目标。产品命名格式：aosp_cf_<arch>_<formfactor>，每个产品指向对应vsoc_*设备目录下精简aosp_cf.mk。vsoc含义：Virtual System on Chip 虚拟片上系统。

Android17 源码中设备目录：

目录 架构 / 变体
vsoc_x86_64/ x86_64（兼容 32 位）
vsoc_x86_64_only/ 纯 x86_64，仅 64 位
vsoc_x86_64_pgagnostic/ x86_64，页大小无关（4KB/16KB）
vsoc_x86_64_minidroid/ 极简 x86_64 版本
vsoc_x86_64_host/ x86_64 主机侧编译
vsoc_arm64/ ARM64（兼容 32 位）
vsoc_arm64_only/ 纯 ARM64
vsoc_arm64_pgagnostic/ ARM64，页大小无关
vsoc_arm64_minidroid/ 极简 ARM64
vsoc_arm/ vsoc_arm_minidroid/ 32 位 ARM
vsoc_riscv64/ RISC‑V 64 位
vsoc_riscv64_minidroid/ 极简 RISC‑V

设备形态在以上目录基础上扩展。Android17 已经远超手机平板，产品列表覆盖手机、折叠、平板 PC、TV、Wear、车载、新增桌面目标。

产品名 设备目录 说明
aosp_cf_x86_64_phone vsoc_x86_64/phone/ CI 标准参考目标
aosp_cf_x86_64_foldable vsoc_x86_64_only/phone/ 叠加 aosp_cf_foldable.mk 配置
aosp_cf_x86_64_pc vsoc_x86_64_only/pc/ 大屏平板布局
aosp_cf_x86_64_tv vsoc_x86_64_only/tv/ Android TV
aosp_cf_x86_64_wear vsoc_x86_64_only/wear/ Wear OS
aosp_cf_x86_64_auto (+ auto_md, auto_mdnd, auto_dd, auto_portrait...) vsoc_x86_64_only/auto*/ 车载，多显示变体
aosp_cf_x86_64_desktop vsoc_x86_64_only/desktop/ Android17 新增桌面目标
aosp_cf_arm64_phone / aosp_cf_arm64_auto vsoc_arm64* ARM 平台对应版本
aosp_cf_riscv64_phone / _wear / _slim vsoc_riscv64* RISC‑V 平台
Android17 桌面目标

aosp_cf_x86_64_desktop是 Android17 新增重要目标。产品配置文件device/google/cuttlefish/vsoc_x86_64_only/desktop/aosp_cf.mk继承桌面专属厂商配置device/google/cuttlefish/shared/desktop/common_x86.mk与aosp_device_vendor.mk；设置PRODUCT_MODEL := Cuttlefish AOSP x86_64 Desktop。两点区别于手持设备：

复制代码
# Source: device/google/cuttlefish/vsoc_x86_64_only/desktop/aosp_cf.mk
PRODUCT_NAME := aosp_cf_x86_64_desktop
PRODUCT_DEVICE := vsoc_x86_64_only

# Ika uses ndk‑translation only.
AL_BINARY_TRANSLATION_MODE := ndk_translation_only

# ARC/Auto/Desktop - don't use compressed apks.
UNCOMPRESS_CHROME_WEBVIEW = true

桌面目标内核取自独立路径，不再使用公共kernel/prebuilts/，桌面 Android 维护独立内核分支。

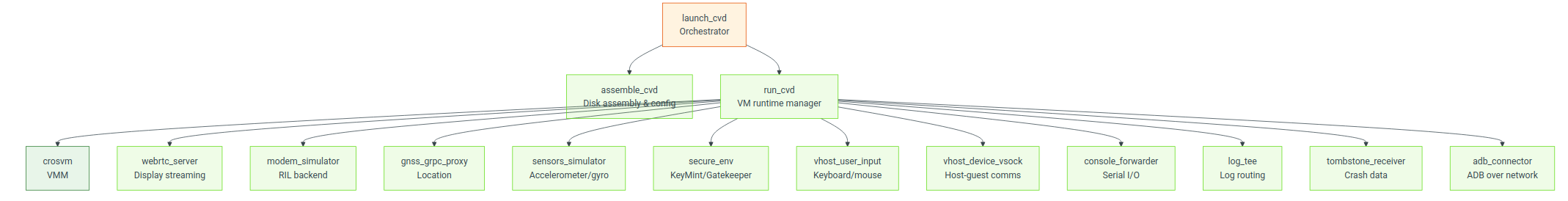

60.6.4 主机侧工具集

Cuttlefish 大量主机工具存放于device/google/cuttlefish/host/commands/，编译产出cvd‑host_package.tar.gz，与客户机镜像配合运行。

工具 用途
launch_cvd 启动虚拟设备，编译输出cvd_internal_start，建立符号链接
stop_cvd 停止虚拟设备
run_cvd 核心虚拟机运行时，管理 crosvm 与后台守护进程
assemble_cvd 组装磁盘镜像，生成 VMM 虚拟机监控器配置
status_cvd / restart_cvd 查询、重启运行实例
cvd_env gRPC 环境管理
process_sandboxer 使用 seccomp 沙箱隔离主机守护进程（Android17 新增）
console_forwarder 串口控制台转发
kernel_log_monitor 内核日志监控
log_tee 日志复制转发
logcat_receiver 接收来自客户机 logcat 日志
modem_simulator 电话调制解调器仿真
gnss_grpc_proxy gRPC 方式 GNSS 位置数据代理
display 显示管理
screen_recording_server 录屏服务
record_cvd 录屏工具
secure_env 安全环境（KeyMint、Gatekeeper、TPM）
sensors_simulator 传感器仿真
vhost_user_input vhost‑user 输入设备后端
casimir_control_server NFC 控制
jcardsim Java Card 仿真，用于安全元件 /eSIM
health 设备健康监控
host_bugreport 抓取 bugreport
metrics 指标采集统计
snapshot_util_cvd 快照管理
powerbtn_cvd 模拟电源按键
powerwash_cvd 模拟恢复出厂设置
cvd_send_sms 注入短信
cvd_update_location / cvd_import_locations 注入位置信息

注意：主机工具发生重大迁移：编排前端 cvd、Debian 软件包不再维护在 AOSP device/google/cuttlefish目录，迁移至独立仓库github.com/google/android‑cuttlefish。device/google/cuttlefish/README.md给出指引。Android17 不再包含旧版 acloud 启动器；本地启动使用 host 包内launch_cvd或者外部仓库 cvd 命令。

60.6.5 板级配置差异

Cuttlefish 板级配置device/google/cuttlefish/shared/BoardConfig.mk相比 Goldfish 有多处关键改动：

支持 A/B OTA 升级

复制代码
# Source: device/google/cuttlefish/shared/BoardConfig.mk
AB_OTA_UPDATER := true

启用更多动态分区

复制代码
# Source: device/google/cuttlefish/shared/BoardConfig.mk
BOARD_SUPER_PARTITION_SIZE := 8589934592  # 8GB
BOARD_SUPER_PARTITION_GROUPS := \
    google_system_dynamic_partitions \
    google_vendor_dynamic_partitions

BOARD_GOOGLE_SYSTEM_DYNAMIC_PARTITIONS_PARTITION_LIST := \
    product system system_ext system_dlkm

BOARD_GOOGLE_VENDOR_DYNAMIC_PARTITIONS_PARTITION_LIST := \
    odm vendor vendor_dlkm odm_dlkm

独立 ODM、vendor_dlkm 分区

复制代码
# Source: device/google/cuttlefish/shared/BoardConfig.mk
BOARD_USES_ODMIMAGE := true
BOARD_USES_VENDOR_DLKMIMAGE := true
BOARD_USES_ODM_DLKMIMAGE := true
BOARD_USES_SYSTEM_DLKMIMAGE := true

内核命令行自定义

复制代码
# Source: device/google/cuttlefish/shared/BoardConfig.mk
BOARD_KERNEL_CMDLINE += printk.devkmsg=on
BOARD_KERNEL_CMDLINE += audit=1
BOARD_KERNEL_CMDLINE += panic=-1
BOARD_KERNEL_CMDLINE += 8250.nr_uarts=1
BOARD_KERNEL_CMDLINE += binder.impl=rust
BOARD_KERNEL_CMDLINE += cma=0
BOARD_KERNEL_CMDLINE += firmware_class.path=/vendor/etc/
BOARD_KERNEL_CMDLINE += loop.max_part=7
BOARD_KERNEL_CMDLINE += init=/init

BOARD_BOOTCONFIG += androidboot.hardware=cutf_cvm

Cuttlefish 特有内核参数说明：

  • binder.impl=rust：使用 Rust 实现 binder 驱动
  • cma=0：关闭连续内存分配器，虚拟机环境不需要
  • panic=-1：内核 panic 后立刻重启

60.6.6 Cuttlefish 快速上手

来自官方device/google/cuttlefish/README.md：

复制代码
# 1. 确认CPU支持KVM虚拟化
grep -c -w "vmx\|svm" /proc/cpuinfo

# 2. 安装主机依赖包
sudo apt install -y git devscripts config‑package‑dev \
    debhelper‑compat golang curl
git clone https://github.com/google/android‑cuttlefish
cd android‑cuttlefish
./tools/buildutils/build_packages.sh
sudo dpkg -i ./cuttlefish‑base_*_*64.deb || sudo apt‑get install -f
sudo dpkg -i ./cuttlefish‑user_*_*64.deb || sudo apt‑get install -f
sudo usermod -aG kvm,cvdnetwork,render $USER
sudo reboot

# 3. 从ci.android.com下载镜像

# 4. 启动实例
mkdir cf && cd cf
tar xvf /path/to/cvd‑host_package.tar.gz
unzip /path/to/aosp_cf_x86_64_phone‑img‑xxxxxx.zip
HOME=$PWD ./bin/launch_cvd

# 5. 浏览器WebRTC访问 https://localhost:8443

# 6. ADB调试
./bin/adb -e shell

# 7. 停止虚拟机
HOME=$PWD ./bin/stop_cvd

60.6.7 Cuttlefish VirtIO 模块依赖

Cuttlefish 板级配置完整展示虚拟设备所需 VirtIO 软件栈。模块分为 ramdisk（第一阶段 init）、vendor 分区（第二阶段 init）。

ramdisk 模块（启动必须）：

复制代码
# Source: device/google/cuttlefish/shared/BoardConfig.mk
RAMDISK_KERNEL_MODULES ?= \
    failover.ko \
    nd_virtio.ko \
    net_failover.ko \
    virtio_dma_buf.ko \
    virtio‑gpu.ko \
    virtio_input.ko \
    virtio_net.ko \
    virtio‑rng.ko \

必须第一阶段 init 加载的原因：

  • virtio‑gpu.ko：显示输出依赖
  • virtio_net.ko：初始化阶段网络访问
  • virtio_input.ko：输入事件
  • nd_virtio.ko：VirtIO NUMA 距离支持
  • virtio‑rng.ko：随机数生成，密码组件初始化依赖

传输层模块：

复制代码
# Source: device/google/cuttlefish/shared/BoardConfig.mk
BOARD_VENDOR_RAMDISK_KERNEL_MODULES += \
    $(SYSTEM_VIRTIO_PREBUILTS_PATH)/virtio_blk.ko \
    $(SYSTEM_VIRTIO_PREBUILTS_PATH)/virtio_console.ko \
    $(SYSTEM_VIRTIO_PREBUILTS_PATH)/virtio_pci.ko \
    $(SYSTEM_VIRTIO_PREBUILTS_PATH)/vmw_vsock_virtio_transport.ko

VirtIO PCI 传输模块是 x86 平台 QEMU 环境所有 VirtIO 设备基础。ARM 平台替换为virtio_mmio.ko。

WiFi 相关模块（mac80211 协议栈）

复制代码
# Source: device/google/cuttlefish/shared/BoardConfig.mk
BOARD_VENDOR_RAMDISK_KERNEL_MODULES += \
    $(wildcard $(SYSTEM_DLKM_SRC)/cfg80211.ko) \
    $(wildcard $(SYSTEM_DLKM_SRC)/libarc4.ko) \
    $(wildcard $(SYSTEM_DLKM_SRC)/mac80211.ko) \
    $(wildcard $(SYSTEM_DLKM_SRC)/rfkill.ko) \
    $(wildcard $(KERNEL_MODULES_PATH)/mac80211_hwsim.ko)

mac80211_hwsim软件模拟 WiFi 射频。第一阶段 init 加载该模块时参数mac80211_hwsim.radios=0，不会立刻创建射频；射频实例后续由mac80211_create_radios工具生成。

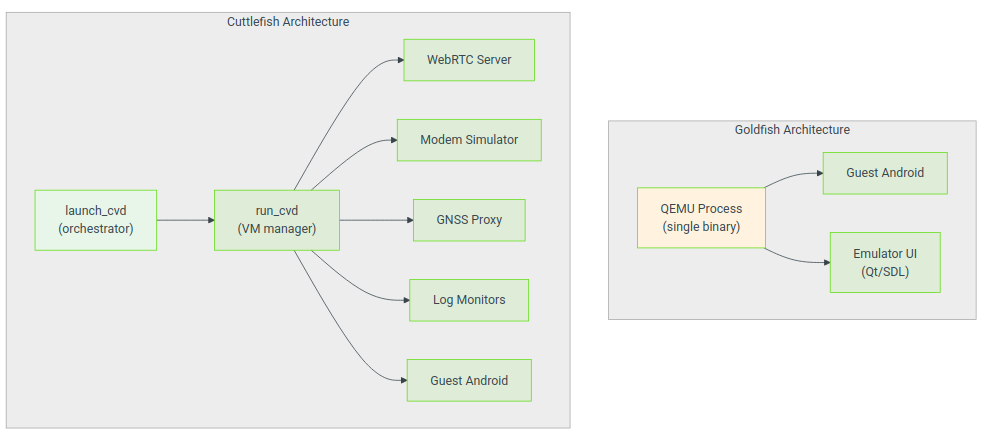

60.6.8 Cuttlefish 对比 Goldfish 架构差异

核心差异：Goldfish 整体是单一 QEMU 进程，虚拟机、显示、设备仿真全部在内部完成。Cuttlefish 采用微服务架构，虚拟机管理、显示、调制解调器、GNSS、日志等功能各自独立进程。模块化强，调试友好，但部署复杂度更高。

60.6.9 选型参考

场景 推荐方案
Android Studio 开发 Goldfish/Ranchu 模拟器
需要 UI 本地调试 Goldfish/Ranchu 模拟器
CI/CD 自动化测试 Cuttlefish
云端开发 Cuttlefish
性能测试 Cuttlefish（行为更确定）
CTS/VTS 兼容性测试 Cuttlefish（官方主要参考）
多实例并发测试 Cuttlefish
大量快照工作流 Goldfish/Ranchu 模拟器
折叠设备 UI 交互测试 两者均可，Goldfish UI 更完善
车载 / TV / Wear OS Cuttlefish，设备形态覆盖更全

Cuttlefish 逐步成为 AOSP 首要虚拟参考设备。谷歌内部持续使用它做自动化测试。平台开发人员如果不需要 GUI 交互界面，优先选用 Cuttlefish。

60.6.10 Crosvm 设备架构

Cuttlefish 默认 VMM 虚拟机监控器为crosvm ，使用 Rust 语言开发，最初为 Chrome OS 开发。虚拟机管理代码device/google/cuttlefish/host/libs/vm_manager/crosvm_manager.cpp（共 1076 行）组装 crosvm 命令行，填入全部 VirtIO 设备参数。

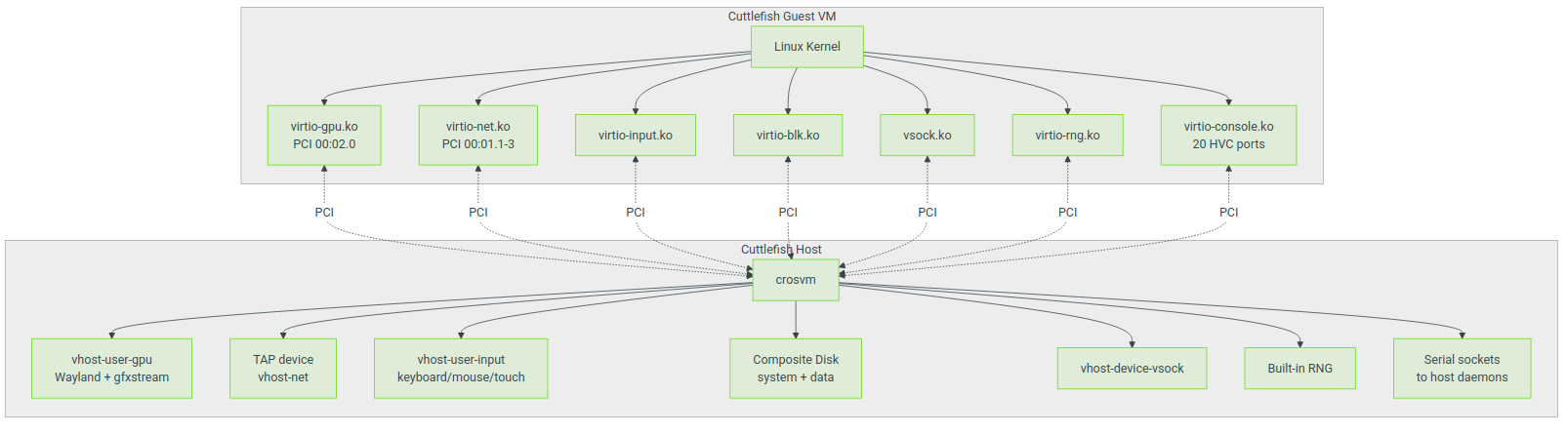

VirtIO 设备映射

客户机所有 IO 设备均基于 PCI 总线 VirtIO：

PCI 槽位分配
cpp 复制代码
// Source: device/google/cuttlefish/host/libs/vm_manager/vm_manager.h:79‑91
static constexpr int kMaxDisks = 3;
static const int kDefaultNumBootDevices = 2;
static constexpr const int kNetPciDeviceNum = 1;   // Network on PCI slot 1
static constexpr const int kGpuPciSlotNum = 2;     // GPU on PCI slot 2

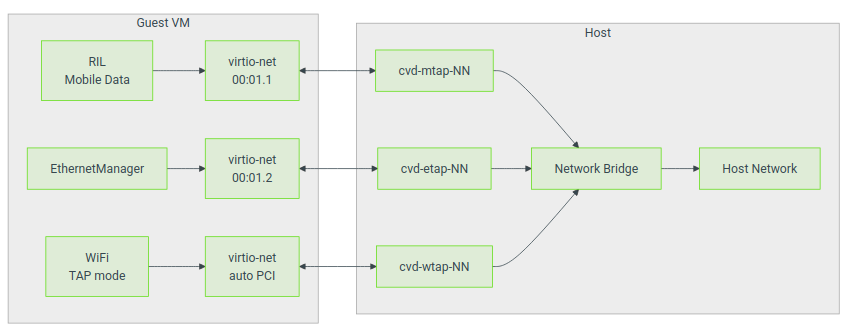

网卡占用 PCI 槽位 1 下面子地址：

接口 PCI 地址 TAP 设备 用途
Mobile 00:01.1 cvd‑mtap‑NN 蜂窝数据仿真
Ethernet 00:01.2 cvd‑etap‑NN 有线网络
WiFi 00:01.3 cvd‑wtap‑NN 无线网络（可选）

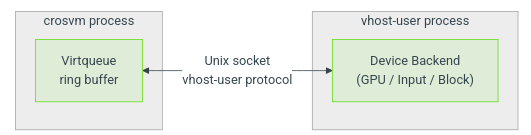

60.6.11 Vhost‑User 设备模型

Cuttlefish 使用 vhost‑user 协议，设备后端运行在独立主机进程，不在 crosvm 进程内部。隔离性更好，可以单独重启设备后端；后端可以使用不同语言实现（输入设备 Rust、音频服务 C++）。

cpp 复制代码
// Source: device/google/cuttlefish/host/libs/vm_manager/crosvm_builder.h:71‑72
void AddVhostUser(const std::string& type, const std::string& socket_path,
                  int max_queue_size = 256);

支持 vhost‑user 设备：

类型 后端进程 套接字路径 用途
gpu vhost‑user‑gpu gpu_socket_path() 图形渲染
input vhost_user_input(Rust) keyboard_socket_path () 等 输入事件
vsock vhost‑device‑vsock vhost_user_vsock_path() 主机‑客户机通信
block vhost‑user‑block disk socket 存储磁盘（仅 disk2）
mac80211‑hwsim WiFi simulator hwsim socket WiFi 射频仿真

virtqueue 默认队列大小 256 项，数值必须是 2 的整数次幂。

60.6.12 HVC 端口映射

Cuttlefish 使用 Hypervisor Virtual Console (HVC) 端口打通客户机 HAL 与主机守护进程。客户机内设备节点为/dev/hvcN。Android17 一共有 20 个端口/dev/hvc0 ~ /dev/hvc19。端口编号在crosvm_manager.cpp固定分配；即使功能关闭也会配置空 sink 设备，保证 PCI 设备 ID 稳定不变。

客户机设备 主机端点 用途
/dev/hvc0 kernel_log_pipe 内核控制台输出
/dev/hvc1 console_pipe Android 串口控制台
/dev/hvc2 logcat_pipe 系统日志转发 logcat
/dev/hvc3 secure_env daemon C++ KeyMaster HAL
/dev/hvc4 secure_env daemon 锁屏 Gatekeeper 校验
/dev/hvc5 root_canal simulator 蓝牙 HCI 通道
/dev/hvc6 gnss_grpc_proxy GPS/GNSS 位置数据
/dev/hvc7 Location daemon 注入位置修正数据
/dev/hvc8 Trusty integration 安全确认弹窗
/dev/hvc9 UWB daemon 超宽带测距
/dev/hvc10 OEMLock daemon OEM bootloader 解锁
/dev/hvc11 secure_env daemon Rust KeyMint HAL
/dev/hvc12 NFC daemon NFC 仿真
/dev/hvc13 sink 预留未使用
/dev/hvc14 MCU daemon 微控制器控制
/dev/hvc15 MCU daemon 微控制器串口
/dev/hvc16 TPM daemon Ti50 TPM FIFO 命令通道
/dev/hvc17 Java Card simulator eSIM / 安全元件
/dev/hvc18 sensors_simulator 传感器控制命令通道
/dev/hvc19 sensors_simulator 传感器采样数据流通道

对比旧版本重要变更：原先单一传感器端口拆分，控制通道/dev/hvc18，数据通道/dev/hvc19；/dev/hvc13空置保留。

每个 HVC 端口主机侧后端为管道或者 Unix 套接字。builder 提供 4 个辅助接口，全部接收 FIFO / 套接字路径字符串：

复制代码
// Source: device/google/cuttlefish/host/libs/vm_manager/crosvm_builder.h:42‑45
void AddHvcSink();                                            // null device (unused port)
void AddHvcReadOnly(const std::string& output, bool console = false); // one‑way (kernel logs)
void AddHvcReadWrite(const std::string& output, const std::string& input); // bidirectional
void AddHvcSocket(const std::string& socket);                 // Unix socket

60.6.13 GPU 管线与显示模式

Cuttlefish 支持多种 GPU 渲染模式，通过--gpu_mode参数配置。Android17 assemble_cvd 全部可选值集合：{auto, custom, drm_virgl, gfxstream, gfxstream_guest_angle, gfxstream_guest_angle_host_swiftshader, gfxstream_guest_angle_host_lavapipe, guest_swiftshader}。

模式 说明
auto 自动检测主机 GPU，选择最优模式
gfxstream gfxstream 协议实现主机 GPU 透传
gfxstream_guest_angle 客户机侧 ANGLE，gfxstream 传输调用主机 GPU
gfxstream_guest_angle_host_swiftshader 客户机 ANGLE，主机 SwiftShader 软件渲染
gfxstream_guest_angle_host_lavapipe 客户机 ANGLE，主机 Mesa lavapipe
drm_virgl Virgl3D；OpenGL 指令经由 virtio‑gpu DRM 转发
guest_swiftshader 完全客户机内部 SwiftShader Vulkan 软件渲染
custom 调用方提供完整 GPU 设备配置

Virtio‑GPU 工作线程运行在进程内还是独立vhost‑user‑gpu后端是另一个独立开关，由--gpu_vhost_user_mode={auto, on, off}控制。

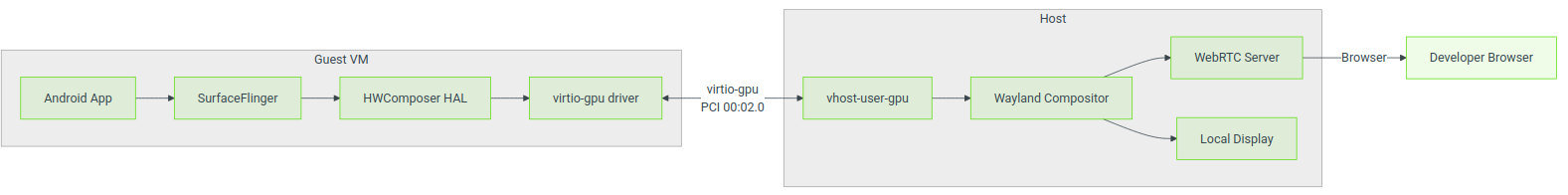

显示架构

Wayland 合成器接收渲染帧，两个输出流向：

  1. WebRTC：浏览器流媒体，云场景使用
  2. 本地显示：直接输出主机屏幕
cpp 复制代码
// Source: device/google/cuttlefish/host/libs/vm_manager/crosvm_manager.cpp:474‑495
// Display configuration with width, height, DPI, and refresh rate
// Frames sent via Wayland socket to compositor

60.6.14 网络架构

TAP 设备与网桥配置

Cuttlefish 在主机创建 TAP 网络设备，把客户机 virtio‑网卡桥接到主机网络。

cpp 复制代码
// Source: device/google/cuttlefish/host/libs/vm_manager/crosvm_manager.cpp:707‑727
// Mobile TAP:   PCI 00:01:01
// Ethernet TAP: PCI 00:01:02
// WiFi TAP:     auto‑assigned PCI (optional)
WiFi 仿真

Cuttlefish 支持两种 WiFi 仿真模式：

  1. TAP 网桥：简单网络桥接，不实现 WiFi 协议行为

  2. mac80211_hwsim：内核模块仿真 802.11 射频；虚拟机内部完整支持 WiFi 扫描、关联、WPA 鉴权。

    // Source: device/google/cuttlefish/host/libs/vm_manager/crosvm_manager.cpp
    // WiFi via mac80211_hwsim when config.virtio_mac80211_hwsim() is true

vhost‑net 加速

开启后网络包处理从 crosvm 用户态下移到主机内核，大幅提升网络吞吐。

复制代码
// Source: device/google/cuttlefish/host/libs/vm_manager/crosvm_manager.cpp:596‑598
if (instance.vhost_net()) {
   crosvm_cmd.Cmd().AddParameter("--vhost‑net");
}

60.6.15 客户机 HAL

客户机 HAL 层位于device/google/cuttlefish/guest/hals/，对接 Android 上层 HAL 接口，底层通过 virtio 设备、vsock、HVC 串口和主机守护进程通信。Android17 目录结构：

复制代码
device/google/cuttlefish/guest/hals/
├── audio/           # virtio‑snd / audio server
├── bluetooth/       # HVC -> root_canal simulator
├── camera/          # vsock -> host camera streaming
├── confirmationui/  # HVC -> Trusty integration
├── gatekeeper/      # HVC -> secure_env daemon
├── gralloc/         # Graphics buffer allocation
├── health/          # Battery/charge monitoring
├── hostapd/         # WiFi access‑point daemon
├── identity/        # Identity credential HAL
├── ir/              # Consumer IR
├── keymint/         # HVC -> secure_env (KeyMint)
├── light/           # vsock -> light control (Rust)
├── nfc/             # HVC -> NFC daemon
├── npu/             # NPU scheduling HAL (Rust, new in 17)
├── oemlock/         # HVC -> OEM unlock
├── secure_element/  # eSIM / secure chip access
├── vehicle/         # vsock -> automotive VHAL
├── virtio_media/    # virtio‑media V4L2 camera/codec provider
└── vulkan/          # Graphics support

移除模块：不再有独立ril/目录，电话功能走 HVC 端口对接主机modem_simulator；不再有sensors/目录，传感器桥接通过主机sensors_simulator使用/dev/hvc18、/dev/hvc19。Android17 新增 NPU 调度 HAL、virtio_media 组件。

客户机 HAL 一般读写/dev/hvcN virtio‑console，或者建立 vsock 连接访问主机对应服务。向上给 Framework 提供的 HAL 接口与真实硬件完全一致；上层无感知虚拟化。

示例：Android17 Rust 实现 NPU 调度 HAL NPU HAL 是 Android17 新增组件，Rust 语言实现android.hardware.npu调度接口，注册服务IScheduling/default，Cuttlefish 对外暴露 NPU 能力，用于 NPU 框架路径测试。

复制代码
// Source: device/google/cuttlefish/guest/hals/npu/main.rs
//! This implements the NPU Scheduling Service for Cuttlefish.
use android_hardware_npu::aidl::android::hardware::npu::IScheduling::{
    BnScheduling, IScheduling};
const LOG_TAG: &str = "android.hardware.npu";

xml 服务配置：

复制代码
<!-- Source: device/google/cuttlefish/guest/hals/npu/android.hardware.npu‑service.xml -->
<fqname>IScheduling/default</fqname>

示例：Vsock 实现 Camera HAL Camera HAL 通过 vsock 接收主机 MJPEG/H264 视频帧，向 CameraService 输出标准 Camera2 HAL 接口。

复制代码
// Source: device/google/cuttlefish/guest/hals/camera/vsock_camera_server.cpp
// Receives MJPEG/H264 frames from host over vsock
// Exposes standard Camera2 HAL interface to CameraService

示例：Rust 实现 Light HAL 注册ILightsbinder 服务，实现通知 LED、背光等指示灯控制接口。

复制代码
// Source: device/google/cuttlefish/guest/hals/light/main.rs
//! This implements the Lights Service for Cuttlefish.
use android_hardware_light::aidl::android::hardware::light::ILights::{
    BnLights, ILights};
mod lights;
use lights::LightsService;

60.6.16 主机微服务编排

Cuttlefish 由launch_cvd与run_cvd协调一组主机进程。device/google/cuttlefish/host/commands/包含约 45 个子工具目录。运行实例按需启动组件：VMM 虚拟机管理器、显示、调制解调器、GNSS、传感器、安全、日志、输入守护进程。

assemble_cvd 把 system、vendor、userdata、boot 分区镜像组装合成磁盘镜像，生成 crosvm 全部配置。run_cvd 启动 crosvm 与所有后台守护进程，监控进程健康，守护进程异常崩溃会自动重启。

60.6.17 Vsock：打通主机‑客户机的核心通道

Vsock (Virtual Sockets) 是 Cuttlefish 主机‑客户机之间通用通信通道。对比 HVC 点对点串口，vsock 支持多路类似 TCP 的连接，可以复用多个端口。

cpp 复制代码
// Source: device/google/cuttlefish/host/libs/vm_manager/crosvm_manager.cpp:756‑766
if (instance.vsock_guest_cid() >= 2) {
   if (instance.vhost_user_vsock()) {
       // vhost‑user vsock (separate process)
       crosvm_cmd.AddVhostUser("vsock", socket_path);
   } else {
       // Built‑in crosvm vsock
       crosvm_cmd.Cmd().AddParameter("--vsock=cid=",
                                      instance.vsock_guest_cid());
   }
}

使用 vsock 的虚拟机组件包括：

  • Camera HAL：从宿主机摄像头传输画面帧流
  • Light HAL：接收光线状态变更事件
  • Vehicle HAL：车载传感器数据
  • V4L2 流处理器：视频帧数据传输
  • Socket 代理：通用 socket 转 vsock 隧道转发（代码路径：common/frontend/socket_vsock_proxy/）

60.6.18 多实例支持

Cuttlefish 支持在同一台宿主机上同时运行多台虚拟设备，每个实例拥有独立的 TAP 网卡设备、vsock CID、HVC 端口以及显示输出。

复制代码
# 启动3个并行的Cuttlefish实例
launch_cvd --num_instances=3

各实例分配资源示例：

  • 实例 1：CID=3，TAP 网卡 cvd‑mtap‑01，端口 6520
  • 实例 2：CID=4，TAP 网卡 cvd‑mtap‑02，端口 6521
  • 实例 3：CID=5，TAP 网卡 cvd‑mtap‑03，端口 6522

实例专属路径由 CuttlefishConfig::InstanceSpecific 管理，它会为每一个实例生成独立的 socket 路径、FIFO 管道路径与日志目录，以此支撑 CI/CD 环境下的大规模并行测试。

60.7 模拟器功能

60.7.1 快照（Snapshots）

快照是 Android 模拟器最核心的能力之一。它完整捕获虚拟机全部运行状态：CPU 寄存器、内存数据、外设状态、磁盘状态，并保存为文件，后续可以一键恢复运行现场。

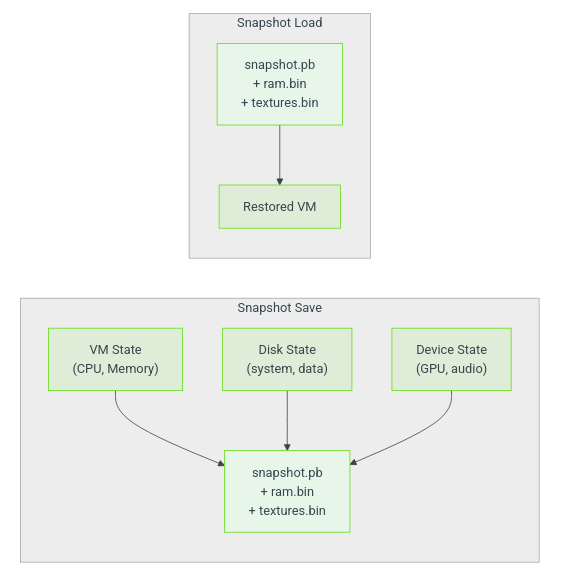

快照分类

  1. QuickBoot（快速启动快照） 模拟器关闭时自动保存，下次启动自动恢复。开机耗时可缩短至 2‑5 秒，省去冷启动 60 秒以上的开机时间。
  2. 命名快照（Named snapshots） 用户通过扩展控制面板或者命令行手动创建，用于保存特定测试状态，例如 "已登录账号"、"预装待测应用"、"固定测试界面"。

快照文件存放在 AVD（Android 虚拟设备）目录下，默认路径： ~/.android/avd/<设备名>.avd/snapshots/

快照内部文件构成

  • snapshot.pb：Protobuf 格式元数据（虚拟机硬件配置、时间戳）
  • ram.bin：完整虚拟机内存镜像
  • textures.bin：GPU 纹理与显存缓冲区数据
  • <disk>-snapshot.img：写时复制（Copy‑on‑Write）磁盘差分镜像

60.7.2 屏幕录制

模拟器支持多种格式录屏：

  • WebM (VP8/VP9 video, Vorbis/Opus audio)
  • GIF (animated, for quick sharing)

录屏可通过扩展控制界面或 gRPC 控制接口开启。Cuttlefish 侧提供主机命令 screen_recording_server 实现同类能力。

60.7.3 位置模拟

模拟器提供完善的位置模拟能力：

  • Single point -- Set a specific latitude/longitude
  • Route playback -- Play back a GPX or KML file along a route
  • Speed control -- Adjust playback speed
  • Altitude -- Set custom altitude values

控制指令经由 QEMU GPS 服务下发到 GNSS HAL。

60.7.4 电池模拟

模拟器可模拟虚拟电池，可配置项：

  • Charge level (0-100%)
  • Charging state (charging, discharging, full, not charging)
  • AC/USB power connection status
  • Battery health status
  • Battery temperature

60.7.5 多显示支持

模拟器支持多块虚拟显示屏，方便开发者做多屏场景测试。客户机侧由 MultiDisplayProvider 包管理显示配置：

复制代码
# 来源：device/generic/goldfish/product/multidisplay.mk
PRODUCT_PACKAGES += MultiDisplayProvider

PRODUCT_ARTIFACT_PATH_REQUIREMENT_ALLOWED_LIST += \
    system/lib/libemulator_multidisplay_jni.so \
    system/lib64/libemulator_multidisplay_jni.so \
    system/priv-app/MultiDisplayProvider/MultiDisplayProvider.apk

输入设备配置最多支持 11 路多点触控输入设备，对应 11 块虚拟显示屏：

复制代码
# 来源：device/generic/goldfish/product/generic.mk
PRODUCT_COPY_FILES += \
    device/generic/goldfish/input/virtio_input_multi_touch_1.idc:... \
    device/generic/goldfish/input/virtio_input_multi_touch_2.idc:... \
    ...
    device/generic/goldfish/input/virtio_input_multi_touch_11.idc:...

60.7.6 折叠屏设备模拟

模拟器借助传感器 HAL 定义的铰链角度传感器实现折叠设备模拟。goldfish 源码树包含折叠形态专用配置。

Pixel Fold 配置位于 device/generic/goldfish/pixel_fold/，包含：

  • device_state_configuration.xml -- defines physical states (folded, unfolded)
  • display_layout_configuration.xml -- display layout for each state
  • display_settings.xml -- display parameters
  • sensor_hinge_angle.xml -- hinge angle sensor mapping

传感器 HAL 支持三路铰链角度传感器（hinge‑angle0、hinge‑angle1、hinge‑angle2），可模拟多铰链设备。

复制代码
// 来源：device/generic/goldfish/hals/sensors/sensor_list.cpp
{
    .sensorHandle = kSensorHandleHingeAngle0,
    .name = "Goldfish hinge sensor0 (in degrees)",
    .type = SensorType::HINGE_ANGLE,
    .maxRange = 360,
    .resolution = 1.0,
    .flags = SensorFlagBits::DATA_INJECTION |
             SensorFlagBits::ON_CHANGE_MODE |
             SensorFlagBits::WAKE_UP
},

折叠屏模拟复用现有设备状态框架。用户在模拟器界面修改铰链角度，数据流：

60.7.7 Wear OS 与旋转输入

模拟器支持 Wear OS 设备形态，可模拟旋转输入。旋转输入设备配置文件：

复制代码
# 在 generic.mk 中被引用
device/generic/goldfish/input/virtio_input_rotary.idc

开发者可用来测试响应旋转表圈 / 表冠的 Wear OS 应用。

60.7.8 虚拟设备属性配置

模拟器使用分层属性系统配置虚拟硬件参数。属性分为多层：

启动属性（内核命令行 /androidboot） 由模拟器程序设置并传递给内核，在 early‑init 阶段即可以 ro.boot.* 系统属性的形式读取。

**QEMU 属性（qemu‑props 服务）**设备启动完成后，通过 goldfish‑pipe 通道从模拟器宿主机拉取。用于配置屏幕密度、硬件特性以及模拟器专属行为。

产品属性 编译阶段直接固化在系统镜像中，定义路径示例：device/generic/goldfish/product/generic.mk

复制代码
# 来源：device/generic/goldfish/product/generic.mk
PRODUCT_VENDOR_PROPERTIES += \
    ro.control_privapp_permissions=enforce \
    ro.crypto.dm_default_key.options_format.version=2 \
    ro.crypto.volume.filenames_mode=aes‑256‑cts \
    ro.hardware.power=ranchu \
    ro.incremental.enable=yes \
    ro.logd.size=1M \
    ro.kernel.qemu=1 \
    ro.soc.manufacturer=AOSP \
    ro.soc.model=ranchu \
    ro.surface_flinger.has_HDR_display=false \
    ro.surface_flinger.has_wide_color_display=false \
    ro.surface_flinger.protected_contents=false \
    ro.surface_flinger.supports_background_blur=1 \
    ro.surface_flinger.use_color_management=false \
    ro.zygote.disable_gl_preload=1 \
    debug.sf.vsync_reactor_ignore_present_fences=true \
    debug.stagefright.c2inputsurface=-1 \
    debug.stagefright.ccodec=4 \
    graphics.gpu.profiler.support=false \
    persist.sys.zram_enabled=1 \
    wifi.direct.interface=p2p‑dev‑wlan0 \
    wifi.interface=wlan0

关键属性说明：

属性 值 用途
ro.kernel.qemu 1 框架标识：运行于模拟器
ro.soc.model ranchu 标识虚拟 SoC
ro.hardware.power ranchu 选定 Power HAL 实现
ro.surface_flinger.has_HDR_display false 虚拟显示器不支持 HDR
ro.surface_flinger.protected_contents false 不支持 DRM 受保护内容
ro.zygote.disable_gl_preload 1 关闭 Zygote 阶段 GL 预加载，避免 GPU 未就绪
debug.sf.vsync_reactor_ignore_present_fences true 简化虚拟显示器 VSync 处理逻辑
debug.stagefright.ccodec 4 使用 Codec2 做媒体解码
persist.sys.zram_enabled 1 启用 zram 交换分区

60.7.9 模拟器配置文件

模拟器使用 INI 格式配置文件，存放于 AVD 目录以及设备源码树。来自 device/generic/goldfish/data/etc/：

文件 作用
advancedFeatures.ini 开启 / 关闭模拟器各项功能
config.ini 默认硬件配置
config.ini.nexus5 Nexus5 模拟器配置
config.ini.foldable 折叠屏设备配置
config.ini.freeform 自由窗口模式配置
config.ini.desktop 桌面模式配置
config.ini.nexus7tab 平板配置
config.ini.pixeltablet Pixel 平板配置
config.ini.tv Android TV 配置

phone 产品配置将这些文件复制到编译输出：

复制代码
# 来源：device/generic/goldfish/product/phone.mk
PRODUCT_COPY_FILES += \
    device/generic/goldfish/data/etc/advancedFeatures.ini:advancedFeatures.ini \
    device/generic/goldfish/data/etc/config.ini.nexus5:config.ini

60.7.10 显示配置文件

模拟器针对不同设备形态提供多套显示布局配置：

复制代码
# 来源：device/generic/goldfish/product/generic.mk
PRODUCT_COPY_FILES += \
    device/generic/goldfish/display_settings_app_compat.xml:\
        $(TARGET_COPY_OUT_VENDOR)/etc/display_settings_app_compat.xml \
    device/generic/goldfish/display_settings_freeform.xml:\
        $(TARGET_COPY_OUT_VENDOR)/etc/display_settings_freeform.xml

XML 文件配置内容包括：

  • 显示分辨率与像素密度
  • 窗口管理模式（标准模式、自由窗体模式）
  • 应用兼容覆盖配置（用于适配无法正常支持多窗口 / 折叠屏的应用）

60.7.11 UWB（超宽带）模拟

模拟器通过 VirtIO console 提供 UWB HAL 支持：

复制代码
# 来源：device/generic/goldfish/init/init.ranchu.rc
on property:vendor.qemu.vport.uwb=*
    symlink ${vendor.qemu.vport.uwb} /dev/hvc2
    start vendor.uwb_hal

service vendor.uwb_hal \
    /vendor/bin/hw/android.hardware.uwb‑service /dev/hvc2
    class hal
    user uwb
    disabled

60.7.12 Thread 网络

Thread 网络能力由模拟 RCP（无线协处理器）提供：

复制代码
# 来源：device/generic/goldfish/product/generic.mk
ifneq ($(EMULATOR_VENDOR_NO_THREADNETWORK), true)
PRODUCT_PACKAGES += \
    com.android.hardware.threadnetwork‑simulation‑rcp
endif

60.8 Android 17 Cuttlefish 变更

每个版本大部分虚拟设备改动落在 Cuttlefish，Android17 也不例外。本节整理平台开发者需要关注的变更：新增桌面产品目标、客户机侧 VKMS 显示控制器、沙盒化宿主机进程模型、全新 NPU HAL，宿主机启动工具链移出 AOSP 源码树。

60.8.1 桌面产品目标

Android17 在 Cuttlefish 产品目录新增 aosp_cf_x86_64_desktop（配套 ARM64 版本）。和手持设备目标不同，桌面产品继承桌面专属厂商栈，内核取自独立内核树。它作为 Android 桌面形态的虚拟参考设备，验证大屏窗口管理、ndk_translation_only 模式二进制翻译、未压缩 Chrome WebView。该产品在 device/google/cuttlefish/AndroidProducts.mk 注册，和已有的手机、折叠屏、TV、Wear，以及多套车载目标并列。

60.8.2 vkms_controller：客户机侧虚拟显示管理

旧版 Cuttlefish 将虚拟显示配置逻辑分散在宿主机命令与零散客户机脚本。Android17 将逻辑收敛到独立客户机二进制程序 vkms_controller，直接操作内核 VKMS（Virtual Kernel Mode Setting）ConfigFS 接口。宿主机命令行变为无状态薄代理，等价执行 adb shell vkms_controller ...。

cpp 复制代码
// 来源：device/google/cuttlefish/guest/commands/vkms_controller/main.cpp
namespace cuttlefish {
namespace vkms_controller {

constexpr std::string_view kUsage = R"(
Usage: vkms_controller <command> [options]

A guest‑side utility for Virtual Kernel Mode Setting (VKMS).
It manages virtual displays by interacting directly with the kernel's VKMS
ConfigFS interface.

Commands:
 setup
 hotplug
 reset
 list‑presets
 list‑displays
)";

该程序负责映射 VKMS ConfigFS 连接器编号到 Android SurfaceFlinger 显示 ID，状态持久化路径 /data/vendor/vkms。支持指定 EDID、图层定义显示屏（setup）、热插拔连接器（hotplug）、列举内置显示器预设（list‑presets）、查询当前显示拓扑（list‑displays）。通过 device/google/cuttlefish/shared/device.mk 安装：

复制代码
# 来源：device/google/cuttlefish/shared/device.mk
PRODUCT_PACKAGES += \
    checkpoint_gc \
    vkms_controller

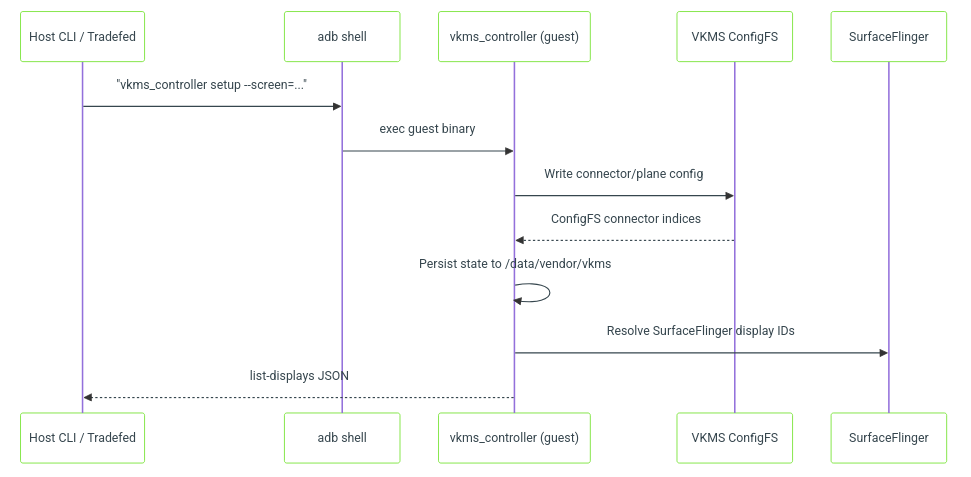

测试脚本或宿主机命令行修改显示配置数据流：

60.8.3 process_sandboxer：宿主机守护进程沙箱

Cuttlefish 长期存在一个问题：宿主机运行大量辅助守护进程（虚拟机管理器、调制解调器模拟器、GNSS 代理、secure_env 等），权限宽泛。Android17 新增 device/google/cuttlefish/host/commands/process_sandboxer/，借助 sandboxed‑api /sandbox2 库 seccomp 沙箱封装宿主机进程。

cpp 复制代码
// 来源：device/google/cuttlefish/host/commands/process_sandboxer/main.cpp
#include <sandboxed_api/util/fileops.h>
#include "host/commands/process_sandboxer/policies.h"
#include "host/commands/process_sandboxer/sandbox_manager.h"

namespace cuttlefish::process_sandboxer {
absl::Status ProcessSandboxerMain(int argc, char** argv) {

沙箱为每个可执行程序维护独立策略；policies 目录为每个被沙箱的宿主机工具（run_cvd.cpp、assemble_cvd.cpp、gnss_grpc_proxy.cpp、secure_env.cpp、logcat_receiver.cpp、modem_simulator.cpp、socket_vsock_proxy.cpp 等）提供策略源码，同时包含通用基线策略 baseline.cpp 和逃逸出口 no_policy.cpp。每条策略声明该守护进程允许调用的系统调用与访问文件路径；即便辅助进程被攻破，也无法超出声明访问范围。配套工具 sandboxer_proxy，允许沙箱内进程向管理器申请特权操作。

这是平台内进程隔离在宿主机侧的对应实现：不再把 launcher 完整权限赋予每一个 Cuttlefish 辅助程序，每个程序运行在最小权限策略约束之下。

60.8.4 NPU 调度 HAL

Android17 的 Cuttlefish 新增使用 Rust 编写的客户机 NPU（神经网络处理单元）HAL，路径 device/google/cuttlefish/guest/hals/npu/。注册 android.hardware.npu 调度服务，平台 NPU 业务流程拥有虚拟硬件可供测试。该 HAL 打包为独立 APEX 服务，配套 VINTF 片段声明 IScheduling/default。本版本两大新增客户机 HAL 目录：NPU HAL 与 virtio_media。

60.8.5 宿主机启动工具链迁移

Android17 开发者获取、运行 Cuttlefish 宿主机工具的方式发生变更。总控 cvd 前端程序以及 Debian 软件包不再保留在 AOSP 的 device/google/cuttlefish，迁移至独立仓库 github.com/google/android‑cuttlefish。README 指引开发者跳转外部仓库查阅文档。

实际本地启动分为两条路线： 本源码树编译出来宿主机包依旧提供 launch_cvd、stop_cvd；launch_cvd 软链接指向 cvd_internal_start，编译来源 device/google/cuttlefish/host/commands/start/，对应 README 快速上手流程。

复制代码
mkdir cf && cd cf
tar xvf /path/to/cvd‑host_package.tar.gz
unzip /path/to/aosp_cf_x86_64_phone‑img‑xxxxxx.zip
HOME=$PWD ./bin/launch_cvd
# ......
HOME=$PWD ./bin/stop_cvd

完整生命周期管理器 cvd、可安装 Debian 包（cuttlefish‑base、cuttlefish‑user）来自外部仓库。Android17 源码树不再包含旧文档提到的 acloud launcher。

60.9 实操：编译并启动自定义模拟器镜像

60.9.1 编译模拟器系统镜像

复制代码
# 步骤1：初始化编译环境
cd /path/to/aosp
source build/envsetup.sh

# 步骤2：选择编译目标
# x86_64模拟器（x86宿主机性能最好）
lunch sdk_phone64_x86_64‑userdebug

# ARM64模拟器
# lunch sdk_phone64_arm64‑userdebug

# 步骤3：编译系统镜像
m -j$(nproc)

编译产物输出在 $ANDROID_PRODUCT_OUT/

镜像 说明
system.img system 分区
vendor.img vendor 分区
super.img super 分区，承载动态分区
userdata.img 用户数据分区
kernel‑ranchu 内核二进制
ramdisk.img 初始 ramdisk
vendor_boot.img vendor boot 镜像

60.9.2 使用模拟器启动镜像

复制代码
# 使用编译好镜像直接启动模拟器
emulator

# 带参数启动示例
emulator \
    -no‑snapshot \          # 冷启动，跳过快速启动快照
    -gpu host \             # 使用宿主机GPU加速
    -memory 4096 \          # 内存4GB
    -cores 4 \              # 4核CPU
    -no‑audio \             # 关闭音频，加快启动
    -verbose                # 输出详细日志

60.9.3 编译并运行 Cuttlefish

复制代码
# 步骤1：选择Cuttlefish编译目标
lunch aosp_cf_x86_64_phone‑userdebug

# 步骤2：编译
m -j$(nproc)

# 步骤3：启动（需要预先安装 cuttlefish‑base / cuttlefish‑user 软件包）
launch_cvd

# 步骤4：进入设备shell
adb shell

# WebRTC访问：浏览器打开 https://localhost:8443

60.9.4 定制模拟器镜像

添加自定义 HAL

在自定义产品 mk 文件：

复制代码
# 自定义产品 .mk
$(call inherit‑product, device/generic/goldfish/product/phone.mk)

# 添加自定义包
PRODUCT_PACKAGES += \
    my.custom.hal‑service

# 覆盖属性
PRODUCT_VENDOR_PROPERTIES += \
    ro.my.custom.property=value
修改 init 行为

新建自定义 init rc，加入产品拷贝规则：

复制代码
PRODUCT_COPY_FILES += \
    my/custom/init.custom.rc:$(TARGET_COPY_OUT_VENDOR)/etc/init/init.custom.rc
修改 SELinux 策略
复制代码
BOARD_VENDOR_SEPOLICY_DIRS += my/custom/sepolicy

60.9.5 模拟器调试

内核日志
复制代码
# 查看模拟器内核日志
adb shell dmesg

# 或者读取kernel缓冲区logcat
adb logcat -b kernel
HAL 调试
复制代码
# 打开传感器HAL详细日志
adb shell setprop log.tag.SensorsHAL VERBOSE

# 查看HAL服务日志
adb logcat -s SensorsHAL:V

# 查看HAL服务运行状态
adb shell dumpsys hwservicemanager
GPU 调试
复制代码
# 查询当前渲染后端
adb shell getprop ro.hardware.egl
# host GPU返回 emulation；软件渲染返回 swiftshader

# 查询OpenGL ES版本
adb shell getprop ro.opengles.version
# 196610 = OpenGL ES 3.2

# 开启ANGLE调试
adb shell setprop debug.angle.feature_overrides_enabled ...
网络调试
复制代码
# 查看客户机网络配置
adb shell ip addr show
adb shell ip route show

# 连通性测试
adb shell ping -c 3 google.com

# 查看WiFi状态
adb shell dumpsys wifi

# adb端口转发
adb forward tcp:8080 tcp:8080

60.9.6 性能调优

CPU 与内存
复制代码
# 启动时指定更大资源
emulator -memory 8192 -cores 8

# 或者修改AVD配置 config.ini
hw.ramSize=8192
hw.cpu.ncore=8
GPU 加速
复制代码
# host GPU（速度最快，要求宿主机GPU兼容）
emulator -gpu host

# ANGLE Vulkan模式，兼容性好
emulator -gpu angle_indirect

# SwiftShader纯软件渲染，兼容性最好，速度最慢
emulator -gpu swiftshader_indirect

# 客户机渲染，基于DRM，不依赖宿主机GPU
emulator -gpu guest
磁盘性能
cpp 复制代码
# Use SSD-backed storage for the AVD directory
# The emulator heavily uses random I/O for disk images

# Increase ZRAM to reduce I/O
# (configured automatically via init.ranchu.rc)

60.9.7 进阶：运行多实例

标准模拟器
复制代码
# 实例1使用默认端口
emulator -avd Phone1 &

# 实例2自动分配端口
emulator -avd Phone2 &

# 查看全部设备
adb devices
# emulator‑5554   device
# emulator‑5556   device
Cuttlefish
复制代码
# 一次性启动3个实例
launch_cvd --num_instances=3

# 每个实例分配独立资源：
# - ADB端口
# - WebRTC端口
# - Console端口

60.9.8 进阶：自定义内核

复制代码
# 步骤1：拉取内核源码
repo init -u https://android.googlesource.com/kernel/manifest \
    -b common‑android‑mainline
repo sync

# 步骤2：编译内核
BUILD_CONFIG=common/build.config.gki.x86_64 build/build.sh

# 步骤3：模拟器加载自定义内核启动
emulator -kernel /path/to/bzImage \
    -system $ANDROID_PRODUCT_OUT/system.img \
    -vendor $ANDROID_PRODUCT_OUT/vendor.img

60.9.9 理解产品配置继承链

编译模拟器镜像时产品配置存在明确继承链。以 x86_64 phone 目标举例：

cpp 复制代码
sdk_phone64_x86_64.mk
  -> phone.mk
       -> handheld.mk
            -> base_handheld.mk
                 -> multidisplay.mk
            -> generic_system.mk
            -> handheld_system_ext.mk
            -> aosp_product.mk
       -> base_phone.mk
            -> generic.mk
                 -> versions.mk
            -> phone_overlays.mk

各层职责：

  • versions.mk ------ 设定版本号与 API 等级
  • generic.mk ------ 模拟器设备核心配置：HAL、软件包、系统属性
  • base_handheld.mk ------ 手持设备专属配置（Dalvik 堆内存等）
  • handheld.mk ------ 完整手持设备产品配置，包含 system、system_ext、product 分区
  • base_phone.mk ------ 手机专属资源覆盖包
  • phone.mk ------ 整合全部配置，补充 config.ini 文件

分层设计：新增模拟器产品形态，只需要编写薄薄一层顶层 mk，继承对应基础配置即可。

60.9.10 HAL 实现测试

平台开发者非常适合在模拟器调试 HAL 实现。以修改传感器 HAL 流程为例：

复制代码
# 步骤1：修改传感器HAL源码
# device/generic/goldfish/hals/sensors/multihal_sensors.cpp

# 步骤2：单独编译传感器模块
m android.hardware.sensors@2.1‑impl.ranchu

# 步骤3：推送更新库文件
adb root
adb remount
adb push $ANDROID_PRODUCT_OUT/vendor/lib64/hw/\
    android.hardware.sensors@2.1‑impl.ranchu.so \
    /vendor/lib64/hw/

# 步骤4：重启HAL服务
adb shell stop
adb shell start

# 步骤5：验证
adb shell dumpsys sensorservice

Camera HAL 示例：

复制代码
# 重新编译camera provider
m android.hardware.camera.provider.ranchu

# 推送重启
adb root && adb remount
adb push $ANDROID_PRODUCT_OUT/vendor/bin/hw/\
    android.hardware.camera.provider.ranchu \
    /vendor/bin/hw/
adb shell stop
adb shell start

# 验证摄像头
adb shell dumpsys media.camera

60.9.11 追踪模拟器通信

调试客户机 HAL 与 QEMU 宿主机交互，可用下面几种手段：

  1. logcat 日志过滤

    传感器HAL日志

    adb logcat -s goldfish:V MultihalSensors:V

    Camera HAL日志

    adb logcat -s CameraProvider:V QemuCamera:V

    GNSS HAL日志

    adb logcat -s GnssHwConn:V GnssHwListener:V

    Radio HAL日志

    adb logcat -s RadioModem:V AtChannel:V

  2. 对 HAL 服务使用 strace 跟踪系统调用

    查找HAL进程PID

    adb shell ps -A | grep sensors

    挂载strace跟踪read write ioctl

    adb shell strace -p -e trace=read,write,ioctl -s 256

  3. QEMU 监控命令

通过模拟器控制台（telnet 连接控制台端口）查看虚拟设备状态：

复制代码
info qtree      # 设备树
info mtree      # 内存布局
info ioports    # IO端口

60.9.12 编译精简模拟器镜像

CI/CD 场景对启动时间、镜像大小敏感，可以构建 slim 变体，裁剪非必要组件。

复制代码
lunch sdk_slim_x86_64‑userdebug
m -j$(nproc)

slim 变体来自 device/generic/goldfish/product/slim_handheld.mk，直接继承 generic.mk，不引入完整手持产品继承链，镜像更小、启动更快。

60.9.13 在模拟器上运行 CTS

模拟器是官方支持的 CTS（兼容性测试套件）运行目标。

复制代码
# 步骤1：启动满足CTS要求的模拟器
emulator -gpu host -memory 4096 -cores 4

# 步骤2：等待开机完成
adb wait‑for‑device
adb shell getprop sys.boot_completed  # 返回1代表开机完成

# 步骤3：执行CTS
cd /path/to/cts
./android‑cts/tools/cts‑tradefed
> run cts --plan CTS

# 也可以运行指定测试模块
> run cts -m CtsMediaTestCases
> run cts -m CtsSensorTestCases

部分 CTS 用例依赖特定传感器数值与硬件能力；模拟器传感器 HAL 全部开启 DATA_INJECTION 标记，专门用于满足 CTS 兼容性测试。

60.9.14 模拟器控制台命令

模拟器提供 telnet 控制台直接下发控制指令。

复制代码
# 连接控制台
telnet localhost 5554

# 电源模拟
power capacity 50          # 电量设置50%
power status charging      # 设置充电状态

# 网络模拟
network speed gsm          # GSM速率模拟
network delay gprs         # GPRS网络时延模拟

# 短信模拟
sms send 5551234567 Hello from the console!

# GPS定位
geo fix -122.084 37.422   # 设置GPS到谷歌总部坐标

# 传感器模拟
sensor set acceleration 0:9.8:0  # 设置加速度计

# 指纹模拟
finger touch 1             # 模拟指纹按压

# 快照管理
avd snapshot save mysnap
avd snapshot load mysnap
avd snapshot list

小结

Android 模拟器是一套复杂的虚拟化平台，可在虚拟硬件上运行真实的 Android 系统镜像。本章梳理了它的分层架构：

  1. QEMU 核心 ------ 依托 KVM（硬件虚拟化）或 TCG（软件指令翻译）实现 CPU 虚拟化，同时提供内存管理与设备模拟能力。
  2. Goldfish/Ranchu 虚拟平台 ------ 由一系列虚拟设备构成，包含 VirtIO 设备（显卡、网卡、块设备、输入设备、控制台、随机数发生器），以及用于宿主机‑虚拟机间高带宽通信的 goldfish‑pipe 通道。
  3. HAL 实现层 ------ 共九个 HAL 模块（音频、相机、传感器、GNSS、射频、指纹、HWC3、图形内存分配器，以及配套支撑库），作为 Android 硬件接口与模拟器虚拟设备之间的适配桥接层。
  4. GPU 模拟 ------ 采用命令流架构：虚拟机侧的 GLES/Vulkan 调用被序列化，经由 goldfish‑pipe 发送至宿主机，最终在宿主机真实 GPU 上执行回放。
  5. 网络子系统 ------ 包含虚拟路由、VirtIO 无线网卡、端口转发、多模拟器互通能力。
  6. Cuttlefish ------ 面向云端的替代方案，复用同一内核与 VirtIO 设备，无需桌面图形界面运行，适合 CI/CD 与服务器自动化测试场景。
  7. 开发者功能 ------ 支持快照快速回滚、多显示器、折叠屏仿真、定位 / 电池 / 电话模拟，以及丰富的控制台调试指令。
  8. Android 17 版本 Cuttlefish 变更点 ------ 新增aosp_cf_x86_64_desktop产品配置；虚拟机端提供vkms_controller显示控制工具；通过process_sandboxer对宿主机守护进程扩充独立可执行文件级别的 seccomp 沙箱；新增 Rust 实现的 NPU 调度 HAL；提供 20 端口 HVC 映射（传感器控制通道与数据通道分离）；cvd启动器与 Debian 软件包迁移至外部仓库github.com/google/android‑cuttlefish。

整套架构的核心设计原则：模拟器运行原生真实 Android 系统------ 内核、框架、系统镜像格式与实体设备完全一致。虚拟硬件层对上层软件做到透明无感，保证应用与平台代码在真机和模拟器上行为完全相同。

核心架构原则：模拟器运行真实 Android------ 内核、框架、系统镜像格式与真机完全一致。虚拟硬件层对上层软件透明，应用、平台代码行为在模拟器和物理设备保持一致。

关键源码参考

文件 用途
device/generic/goldfish/AndroidProducts.mk 产品目标定义
device/generic/goldfish/board/BoardConfigCommon.mk 板级通用配置
device/generic/goldfish/product/generic.mk 模拟器核心产品配置
device/generic/goldfish/product/handheld.mk 手持设备产品配置
device/generic/goldfish/init/init.ranchu.rc 初始化脚本，开机流程
device/generic/goldfish/hals/sensors/multihal_sensors.cpp 传感器 HAL 主体逻辑
device/generic/goldfish/hals/sensors/multihal_sensors_qemu.cpp QEMU 传感器协议
device/generic/goldfish/hals/sensors/sensor_list.cpp 传感器清单定义
device/generic/goldfish/hals/camera/CameraProvider.cpp Camera Provider
device/generic/goldfish/hals/camera/qemu_channel.cpp Camera QEMU pipe 通信
device/generic/goldfish/hals/gnss/GnssHwConn.cpp GNSS 硬件连接
device/generic/goldfish/hals/radio/RadioModem.cpp Radio Modem HAL
device/generic/goldfish/hals/fingerprint/hal.cpp 指纹 HAL
device/generic/goldfish/hals/hwc3/HostFrameComposer.cpp 宿主机端 GPU 合成
device/generic/goldfish/hals/hwc3/GuestFrameComposer.cpp 客户机 DRM 合成
device/generic/goldfish/hals/gralloc/allocator.cpp 图形缓冲区分配器
device/generic/goldfish/hals/lib/qemud/qemud.cpp QEMU 多路复用 pipe 库
device/generic/goldfish/qemu‑props/qemu‑props.cpp qemu‑props 属性服务
device/generic/goldfish/init/init.net.ranchu.sh 网络初始化脚本
device/generic/goldfish/sepolicy/vendor/qemu_props.te qemu‑props SELinux 策略
device/generic/goldfish/sepolicy/vendor/hal_gnss_default.te GNSS HAL SELinux 策略
device/google/cuttlefish/shared/BoardConfig.mk Cuttlefish 板级配置、内核选择
device/google/cuttlefish/AndroidProducts.mk Cuttlefish 产品清单，包含桌面
device/google/cuttlefish/vsoc_x86_64_only/desktop/aosp_cf.mk Android17 新增桌面产品
device/google/cuttlefish/host/libs/vm_manager/crosvm_manager.cpp crosvm 命令组装、HVC 端口映射
device/google/cuttlefish/host/commands/process_sandboxer/main.cpp Android17 新增宿主机进程沙箱
device/google/cuttlefish/guest/commands/vkms_controller/main.cpp Android17 客户机 VKMS 显示控制器
device/google/cuttlefish/guest/hals/npu/main.rs Android17 Rust 实现 NPU 调度 HAL
device/google/cuttlefish/shared/device.mk Cuttlefish 公共设备配置，安装 vkms_controller
device/google/cuttlefish/README.md Cuttlefish 快速上手，宿主机工具迁移说明
相关推荐
水巷石子2 小时前
备考系统架构设计师第一天
学习·架构·软考·设计·考试
武子康2 小时前
商业比较词进入 AI Overview：Semrush 60 万关键词研究能说明什么
人工智能·ai·架构·agent·claude·codex·semrush
m0_587383003 小时前
全民健身解决方案软件开发实战：从架构设计到落地指南
java·spring boot·spring·架构·需求分析
沪上企服通4 小时前
数电发票全生命周期下的企业财税中台：从“开票工具“到“实时风控“的架构跃迁
架构
lytao1236 小时前
单体、微服务、Serverless：架构要匹配问题
微服务·架构·serverless·软件工程
javaDocker7 小时前
金融级 AIOps 架构跃迁（从“1-5-10“快恢目标到 AI Agent 告警收敛的完整技术实践）
人工智能·金融·架构
数字孪生视频孪生8 小时前
三维实时重构异构底座 核工危化无感定位跨境轨迹一屏统揽
大数据·运维·人工智能·重构·架构
数脉9 小时前
让每一条数据都有来龙去脉：我们的列级数据血缘平台功能全景
架构
Forerror20269 小时前
深入理解大模型网关是什么：MAI Gateway架构与核心价值解读
架构·gateway
热门推荐
01国内可直接用、免费额度/永久免费的大模型API清单（含 SiliconFlow、火山、阿里、智谱、百度、Kimi、DeepSeek、DMXAPI 等）02GitHub 镜像站点03历年考研数学一、数学二、数学三真题试卷及答案PDF04蜘蛛磁力 搜索引擎大全，如何使用蜘蛛磁力查找磁力链接05微信历史版本含下载地址（ Windows PC | 安卓 | MAC ）及设置微信不更新062026 国产 AI 大模型横评：DeepSeek、通义千问、Kimi、文心一言、星火、豆包谁更能打？07ZCode 周末送额度活动开启：3 亿 Token 免费领取08Agnes AI 免费 API 接入指南：文本、生图、生视频，一套接口全免费09AI 编程 IDE 全景解析 2026：Agent 全面接管开发链路10VSCode+CodeX扩展，无法启动
