让AI学会“看见“手指的遮挡 —— Hand Visibility Detector 深度解读

这是一个专门解决"手指被遮挡时到底看没看见"问题的深度学习模型，它能对每根手指的每个关节单独判断可见性，精度拉满，速度飞快。

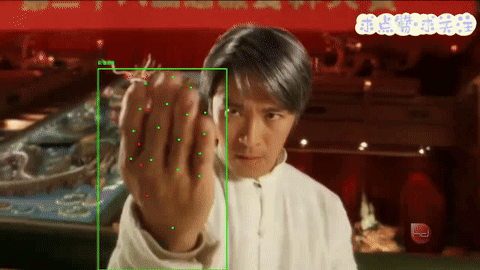

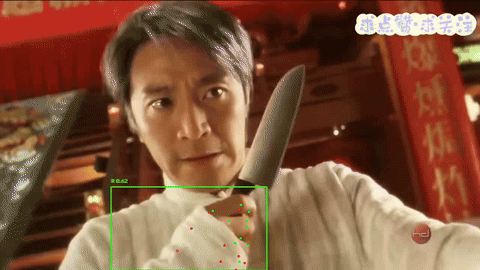

简单上手玩了下这个手指关键点检测

一、它到底解决了什么问题？

想象一下这个场景：你用手抓着一个杯子，从摄像头看过去，你的手指有些被杯子挡住了，有些露在外面。现在有一个AI系统想要重建你手的3D模型------问题来了，那些被挡住的手指关节，到底该不该参与计算？

传统的3D手部姿态估计模型（比如HaMeR、WiLoR）会一股脑把所有21个关键点都当作"可见"来处理。结果就是：被遮挡的关节位置被强行拟合，整个手的3D模型就歪了。这就好比你明明看不见一个人的脚，却非要猜他脚朝哪个方向------猜错的概率当然高。

Hand Visibility Detector 干的事情非常直接：给每只手的21个关键点各打一个"可见性分数"（0到1之间）。绿色代表"我看得清清楚楚"，红色代表"这个关节被挡住了"。下游的3D重建模块拿到这个信号后，就可以放心地忽略那些被遮挡的关节，只拿真正看得见的点去拟合3D模型。

这个问题听起来简单，做起来可不容易。难点在于：

1. 遮挡模式千变万化：手指交叉、握拳、抓物体、手背朝镜头......每种遮挡模式都不一样，模型需要处理各种复杂的遮挡情况
2. 关键点之间有关联：如果指尖被挡住了，它的父关节大概率也看不见------模型需要理解这种空间关系和运动学链的约束
3. 实时性要求：作为3D手部的"前处理模块"，它不能太慢，否则整个pipeline都卡住了，用户体验会很差
4. 数据标注困难：准确标注每个关键点的可见性需要大量人工工作，而且不同标注者的判断标准可能不一致

这个项目的创新之处就在于：它用一个极其轻量的"可见性头"（Visibility Head），接在现有的手部检测骨干网络后面，几乎不增加计算量，就能给出高精度的逐关键点可见性预测。这种设计既保证了性能，又不会拖慢整个系统的速度。

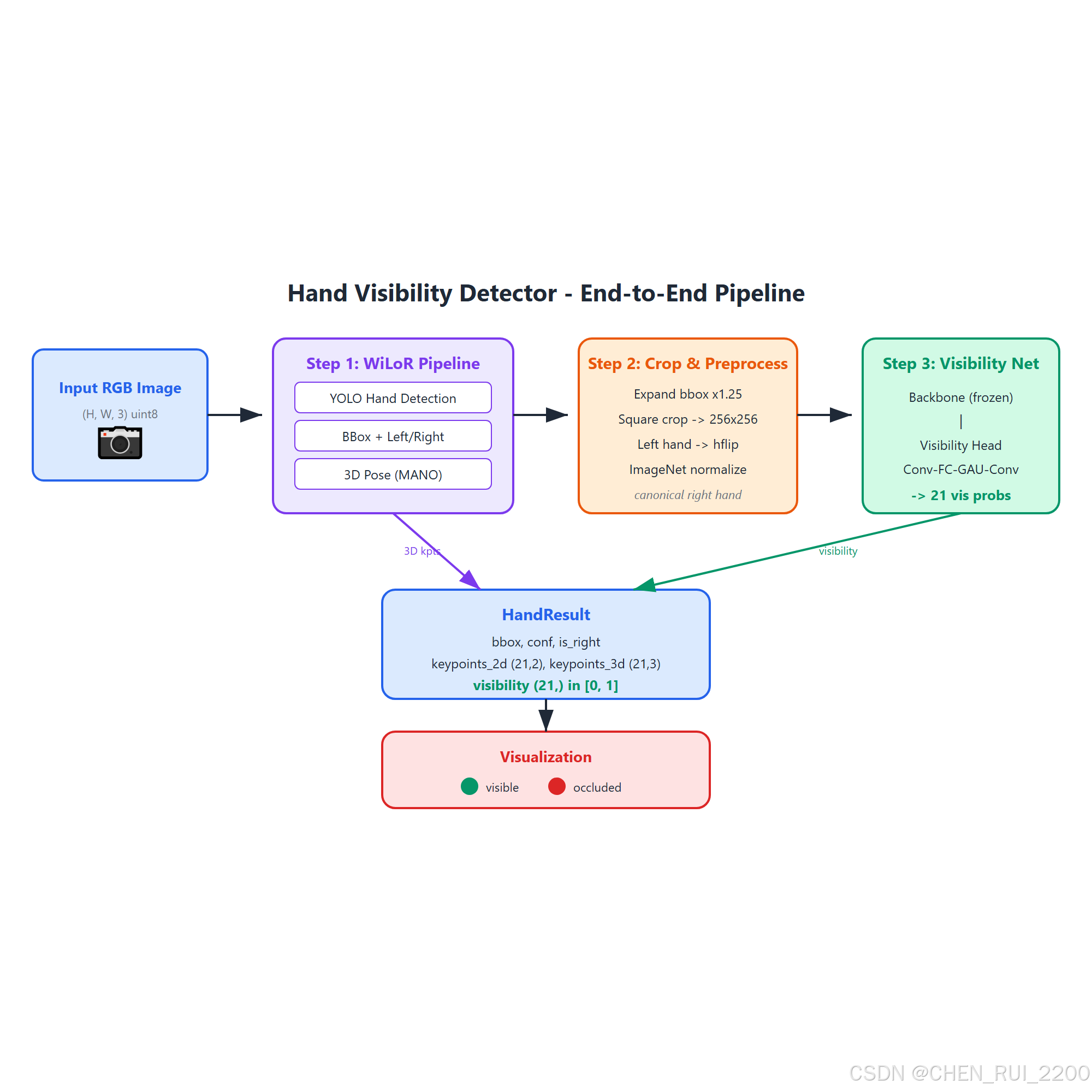

二、整体架构：一条流水线，三步搞定

整个系统的工作流程可以概括为三步：

第一步：手部检测 + 3D姿态估计（WiLoR）

系统首先调用 WiLoR（一个轻量化的手部检测与3D姿态估计模型）来完成两件事：

• 在图像中找到所有的手，给出边界框（bounding box）和左右手分类
• 对每只手估计21个关键点的3D坐标（基于MANO参数化手模型）

WiLoR内部用的是YOLO做检测，ViT（Vision Transformer）做特征提取，再加一个MANO回归头。这一步输出的21个关键点坐标是"假设所有点都可见"的情况下的最佳估计。YOLO检测器的速度非常快，可以在毫秒级完成手部定位，这为后续的可见性预测提供了坚实的基础。

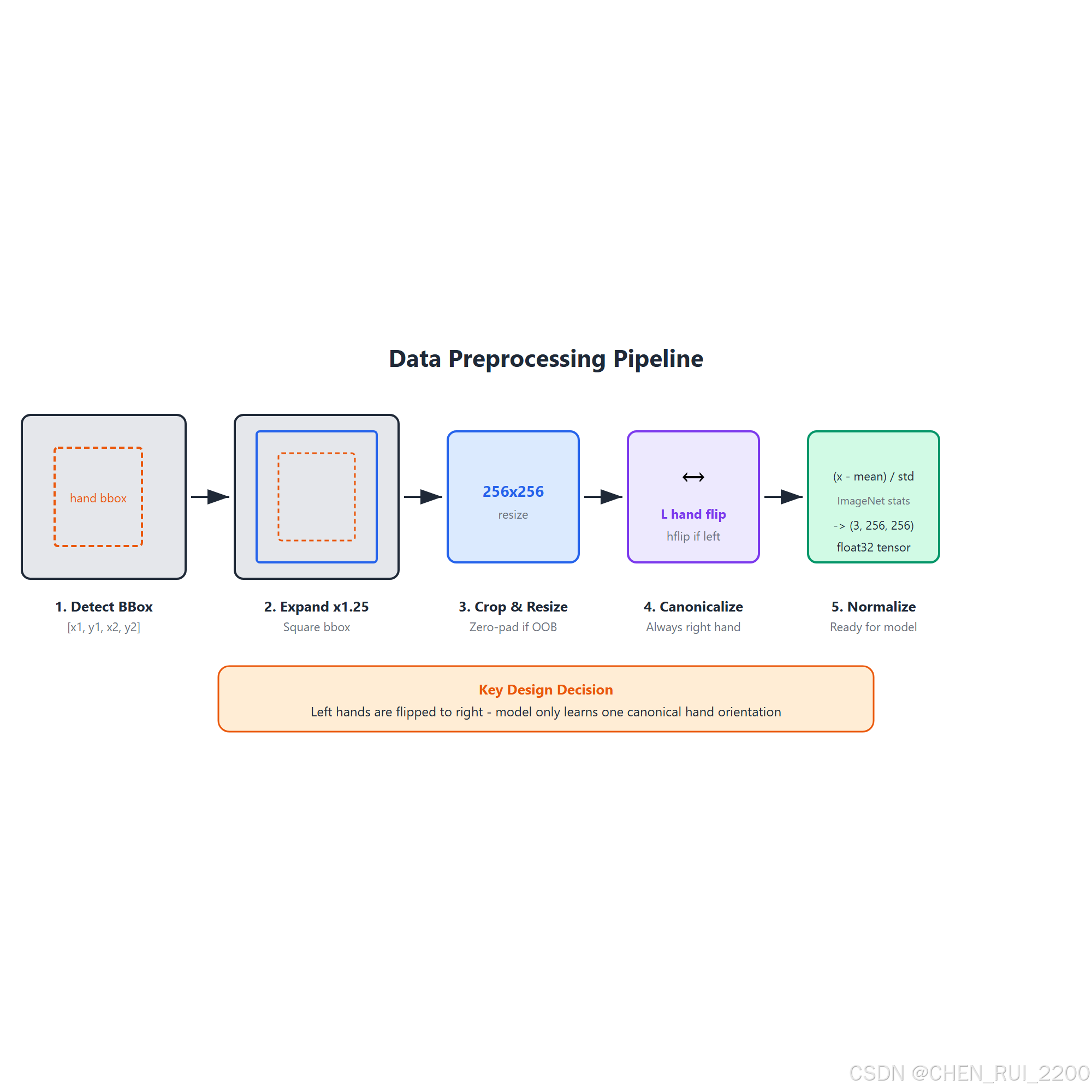

第二步：裁剪 + 标准化

对于每只检测到的手，系统会：

1. 把边界框扩展1.25倍，确保手指尖不会被裁掉
2. 裁剪出正方形区域，缩放到256×256像素
3. 如果是左手，水平翻转------这样模型只需要处理"标准右手"
4. 用ImageNet的均值和标准差做归一化

这个"左手翻转为右手"的trick非常聪明：它让模型的学习负担直接减半，因为不需要分别学习左手和右手的遮挡模式。翻转后，所有的关键点索引保持一致，模型可以用统一的逻辑处理所有手部。

第三步：可见性预测（Visibility Net）

裁剪好的256×256图像被送进可见性网络。这个网络的结构非常精巧，我们后面会详细展开。简单来说，它输出一个21维的向量，每个值在0到1之间，代表对应关键点可见的概率。

最终结果是一个 HandResult 对象，包含了：

• 边界框和检测置信度
• 左右手分类
• 21个关键点的2D和3D坐标
• 21个关键点的可见性概率
• 可选的手腕和手指旋转信息（axis-angle和欧拉角）

这个数据结构设计得非常合理，既包含了基础的检测结果，也提供了丰富的3D信息，方便下游任务使用。

三、核心创新：Visibility Head 的精妙设计

这是整个项目最核心的贡献------一个轻量但高效的可见性预测头。它的设计灵感来自 Contact4D（一个接触估计的工作），但在手部场景下做了专门的适配。

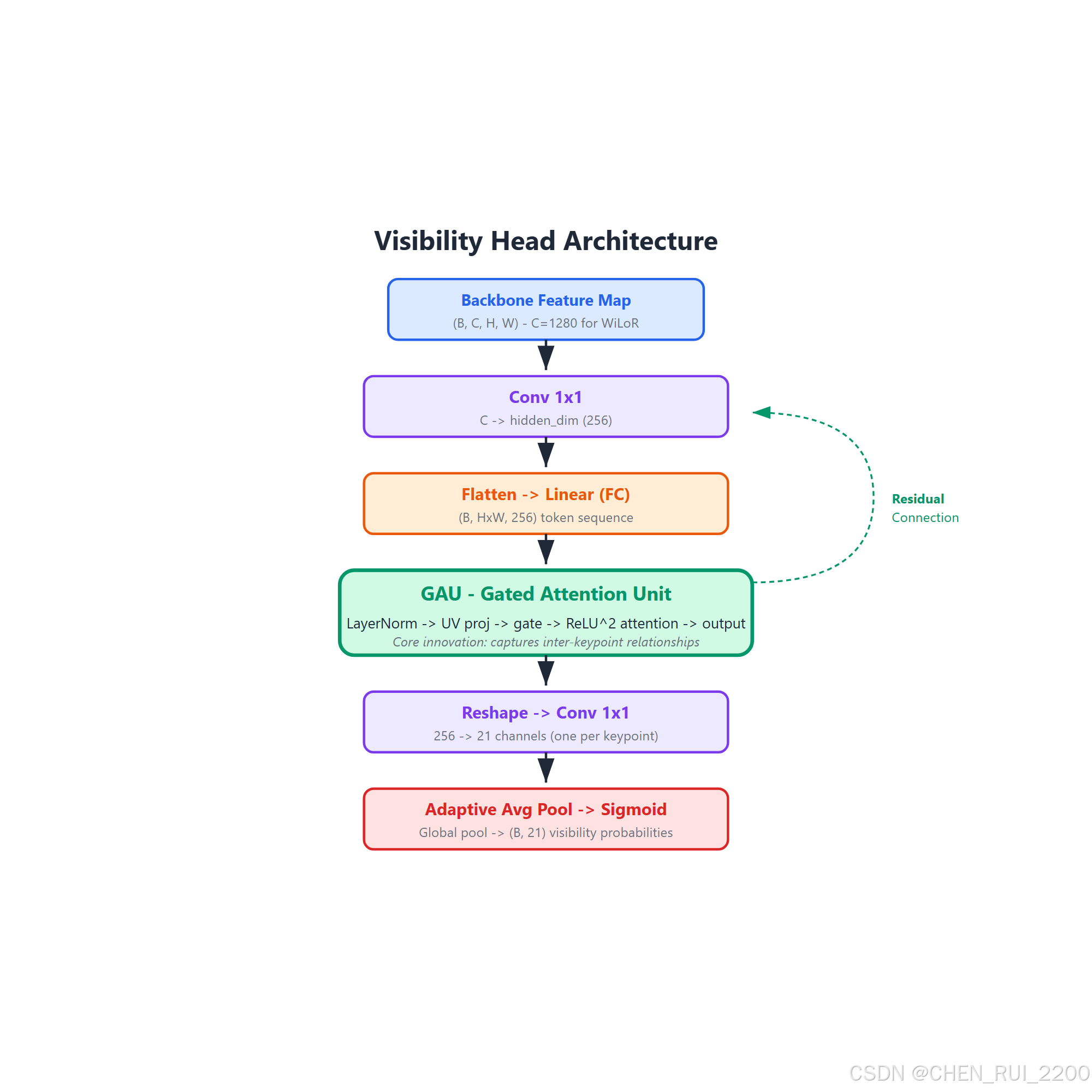

3.1 整体结构

Visibility Head 由四个模块串联组成：

输入特征图 (B, C, H, W)
    ↓
[Conv 1×1]  → 通道数压缩到 hidden_dim (256)
    ↓
[Flatten + FC]  → 空间维度展平为 token 序列，线性变换
    ↓
[GAU]  → 门控注意力单元，捕获关键点之间的关联
    ↓
[Reshape + Conv 1×1]  → 恢复空间维度，输出 21 通道
    ↓
[Adaptive Avg Pool]  → 全局平均池化，得到 21 维 logits
    ↓
[Sigmoid]  → 0~1 的可见性概率

3.2 为什么这样设计？

这里的设计哲学非常值得品味：

Conv 1×1 降维：骨干网络输出的特征图通常有1280个通道（WiLoR ViT）或512-2048个通道（ResNet），直接处理太贵了。1×1卷积把通道数压到256，既保留了空间信息，又大幅降低了后续计算量。这种降维操作在计算机视觉中非常常见，是一种经典的效率优化手段。

Token 序列 + FC：把空间特征图展平成 token 序列（比如16×12=192个token），然后用一个全连接层做特征变换。这一步的作用是让每个空间位置的特征更加"语义化"，为后续的注意力机制做准备。

GAU（门控注意力单元）：这是整个设计的点睛之笔。传统的自注意力（Self-Attention）计算量是O(n²)，对于192个token来说还算可以接受，但GAU用了一种更巧妙的方式来实现类似的效果------它用门控机制代替了softmax注意力，计算更快，参数更少，而且实验效果更好。

Conv 1×1 + 全局池化：最后把token序列重新排列回空间特征图，用1×1卷积把通道数映射到21（关键点数量），然后全局平均池化得到每个关键点的logit。这种设计让模型能够充分利用空间信息，同时保持输出的简洁性。

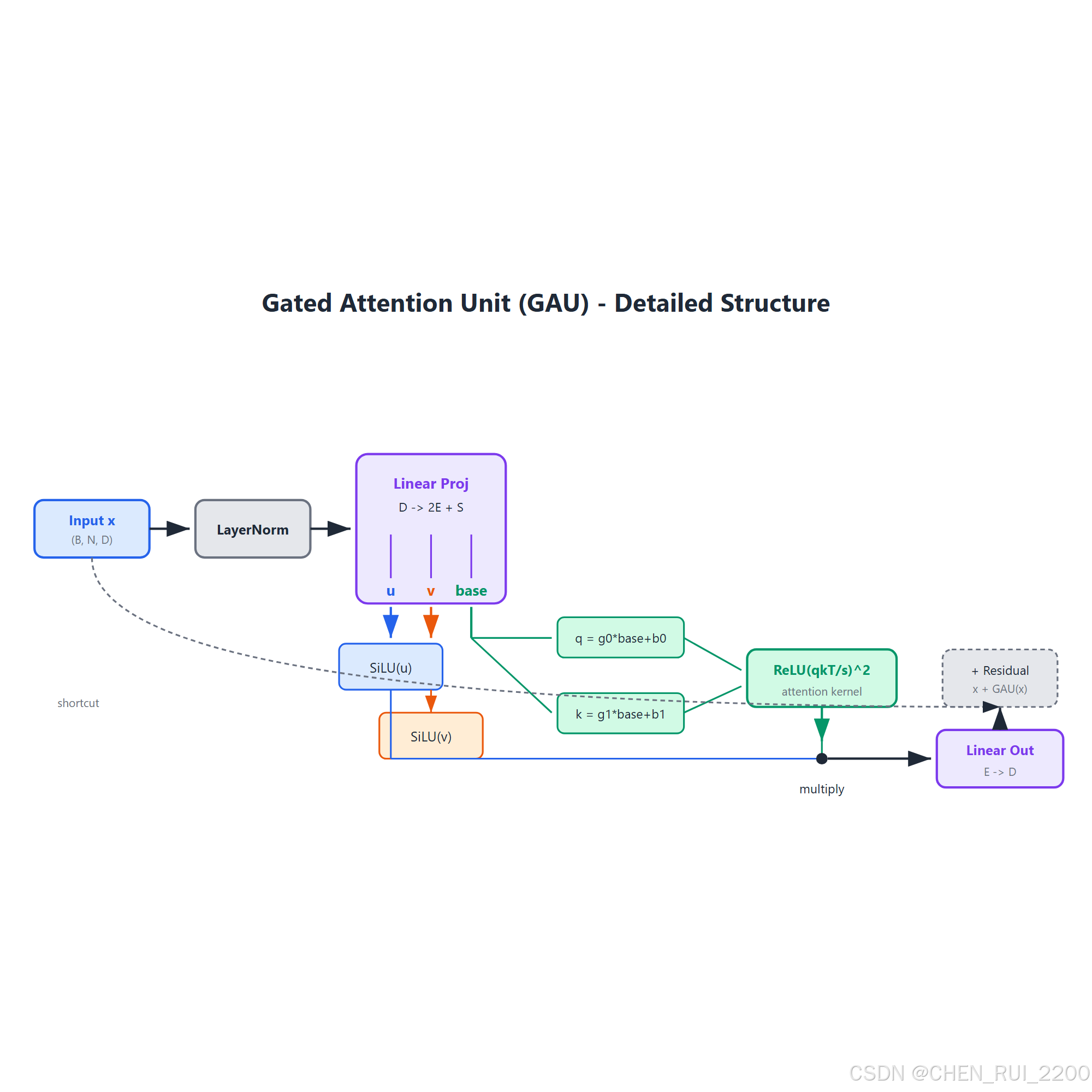

3.3 GAU：门控注意力单元

GAU（Gated Attention Unit）是这个模型中最有意思的模块。它的核心思想是：用门控机制来模拟注意力的效果，但避免softmax带来的计算开销。

具体流程如下：

1. 输入归一化：先对输入做LayerNorm，稳定训练过程
2. 三路投影 ：一个线性层把输入投影成三部分：u、v 和 base
   • u 和 v 的维度是 2 × hidden_dim（扩展2倍，增加表达能力）
   • base 的维度是 s（默认128，用于生成注意力核）
3. 门控 ：u 和 v 分别经过SiLU激活（一种平滑的ReLU变体）
4. 注意力核 ：base 通过两组可学习的 (gamma, beta) 参数生成 q 和 k，然后计算 qk = q × k^T / √s，再经过 ReLU² 得到注意力核
5. 加权求和 ：注意力核乘以 v，再与 u 做逐元素乘法
6. 输出投影 + 残差：最后通过一个线性层投影回原维度，加上残差连接

这个设计的精妙之处在于：

• ReLU(qk)² 代替了 softmax(qk)，计算更快且梯度更稳定
• 门控机制（u × out）让模型能选择性地传递信息
• 参数量远小于标准自注意力，但效果相当甚至更好
• 残差连接保证了梯度流通，训练更稳定

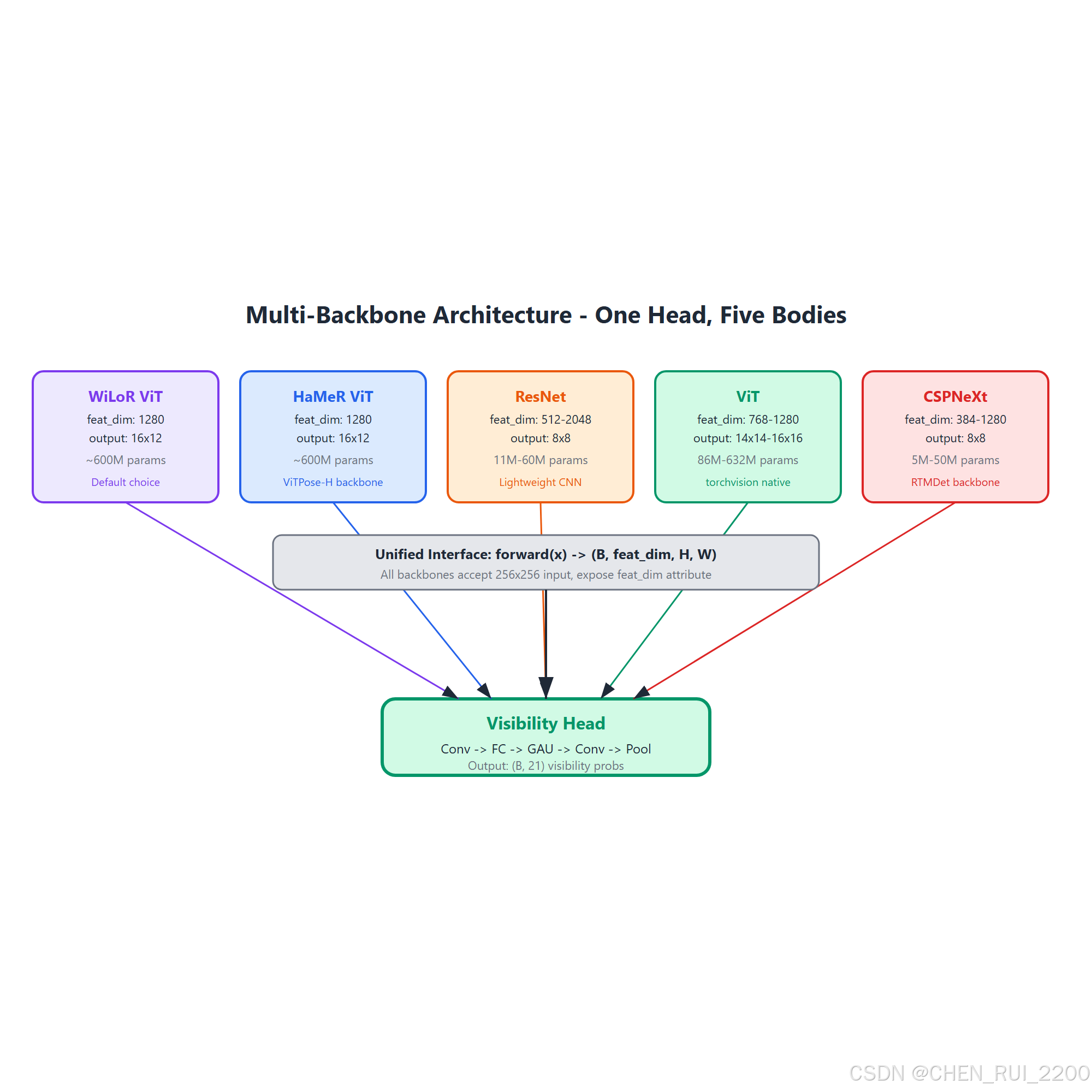

四、多骨干网络支持：一个头，五个身体

这个项目的一个重大工程贡献是：它支持五种不同的骨干网络（backbone），而且只需要替换特征提取器，可见性头完全不用改。这种设计体现了优秀的软件工程思想------关注点分离和接口抽象。

4.1 五种骨干网络

骨干网络	类型	特征维度	输出尺寸	参数量	特点
WiLoR ViT	Vision Transformer	1280	16×12	~600M	默认选择，与3D姿态共享骨干
HaMeR ViT	ViTPose-H	1280	16×12	~600M	纯骨干，无MANO回归头
ResNet	CNN	512-2048	8×8	11M-60M	轻量级，全卷积
ViT	Vision Transformer	768-1280	14×14-16×16	86M-632M	torchvision原生
CSPNeXt	CNN (RTMDet)	384-1280	8×8	5M-50M	纯PyTorch实现，无需mmdet

4.2 统一接口

所有骨干网络都遵循同一个契约：

• 输入：(B, 3, 256, 256) 的归一化图像
• 输出：(B, C, H, W) 的空间特征图
• 暴露一个 feat_dim 属性（即 C）

Visibility Head 只关心 feat_dim，不关心特征图是怎么来的。这意味着你可以随时换用不同的骨干网络来对比效果，而不用改任何头的代码。这种设计让实验变得非常灵活，研究者可以快速测试不同的backbone组合。

4.3 Head-only 训练策略

这里有一个非常实用的设计：冻结骨干，只训练头。

WiLoR的ViT骨干有约6亿参数，如果在可见性任务上微调它，显存和时间成本都很高。作者选择冻结骨干（freeze_backbone=True），只训练Visibility Head的约200万参数。实验表明，这种策略在精度上几乎不损失，但训练速度快了数倍，显存占用也大幅下降。

对于需要加载预训练骨干权重的场景（如HaMeR），系统支持"head-only checkpoint"------checkpoint里只保存头的权重，骨干权重从原始预训练模型加载。这大大减小了checkpoint的体积，方便分发和部署。

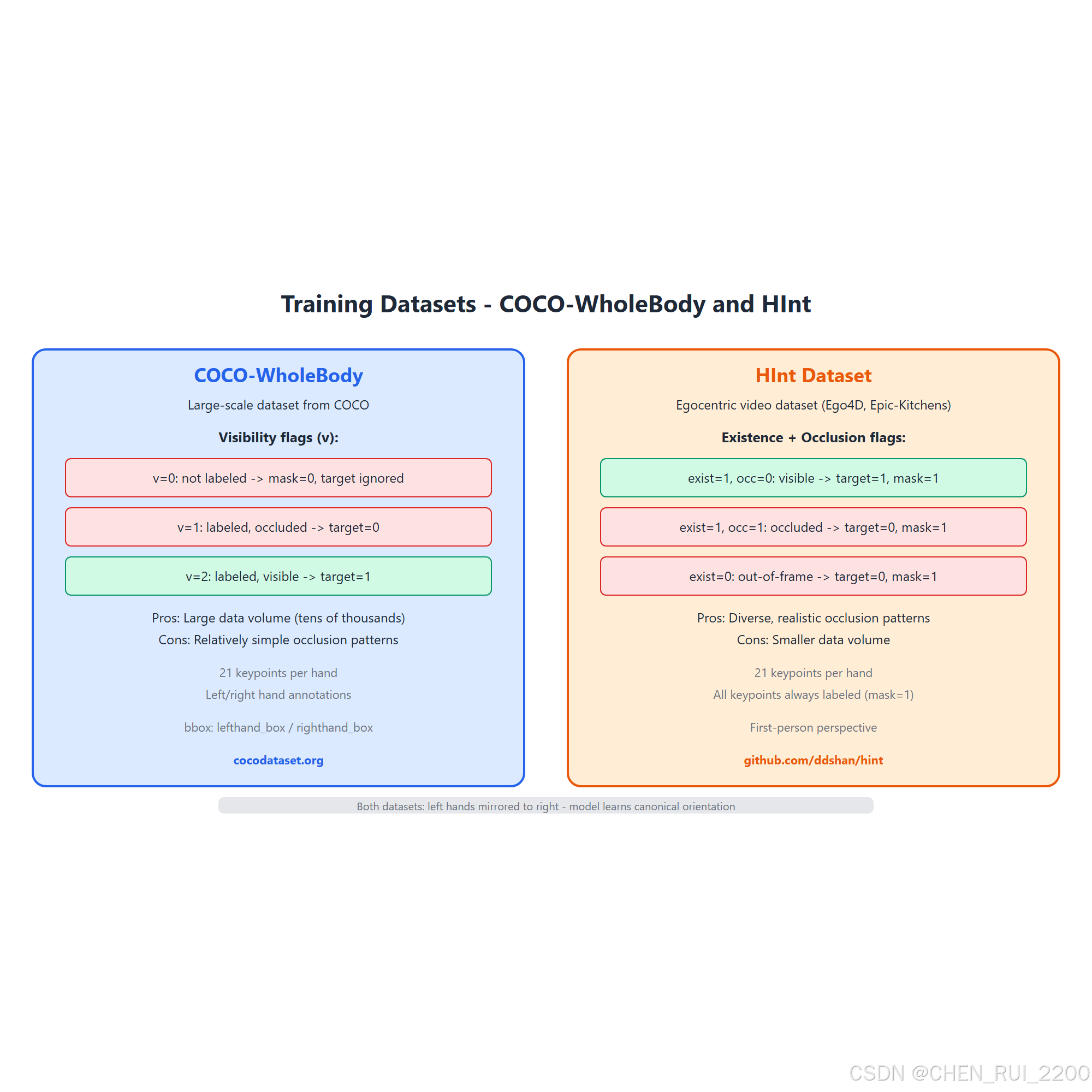

五、数据工程：两个数据集的巧妙融合

5.1 COCO-WholeBody

COCO-WholeBody是COCO数据集的扩展，为每个人体实例标注了133个关键点，其中包括每只手21个关键点。每个关键点有一个可见性标志 v：

• v=0：未标注（不参与训练）
• v=1：已标注但被遮挡（target=0）
• v=2：已标注且可见（target=1）

这个数据集的优势是数据量大（数万张图像），但遮挡模式相对简单。大多数情况下，手部的遮挡来自于画面边缘或者其他身体部位，遮挡程度较轻。

5.2 HInt 数据集

HInt是一个专门针对手部遮挡的数据集，来源于Ego4D和Epic-Kitchens等第一人称视角视频。它的标注更加精细：

• existence=1, occlusion=0：可见（target=1）
• existence=1, occlusion=1：被遮挡（target=0）
• existence=0：在画面外（也当作遮挡，target=0）

HInt的遮挡模式更加多样和真实，因为第一人称视角下手部经常被物体、另一只手或画面边缘遮挡。这种场景下的遮挡往往更加严重，手指可能被完全挡住，只露出一点点或者完全看不见。

5.3 数据增强策略

训练时使用了一套相当激进的数据增强：

• 随机仿射变换：旋转±30°，缩放0.8-1.2倍，模拟不同的拍摄角度和距离
• 随机水平翻转：50%概率，增加数据多样性
• 颜色抖动：亮度、对比度0.8-1.2倍，模拟不同的光照条件
• HSV扰动：色相0.5，饱和度0.5，明度0.5，增强对颜色变化的鲁棒性
• 高斯模糊：30%概率，核大小3-7，模拟运动模糊或失焦
• 灰度化：10-20%概率，强制模型学习形状信息而非颜色

这些增强确保了模型对各种光照、角度和模糊条件的鲁棒性。在实际应用中，手部图像的质量可能很差（低分辨率、运动模糊、光照不均），这些增强让模型能够应对这些挑战。

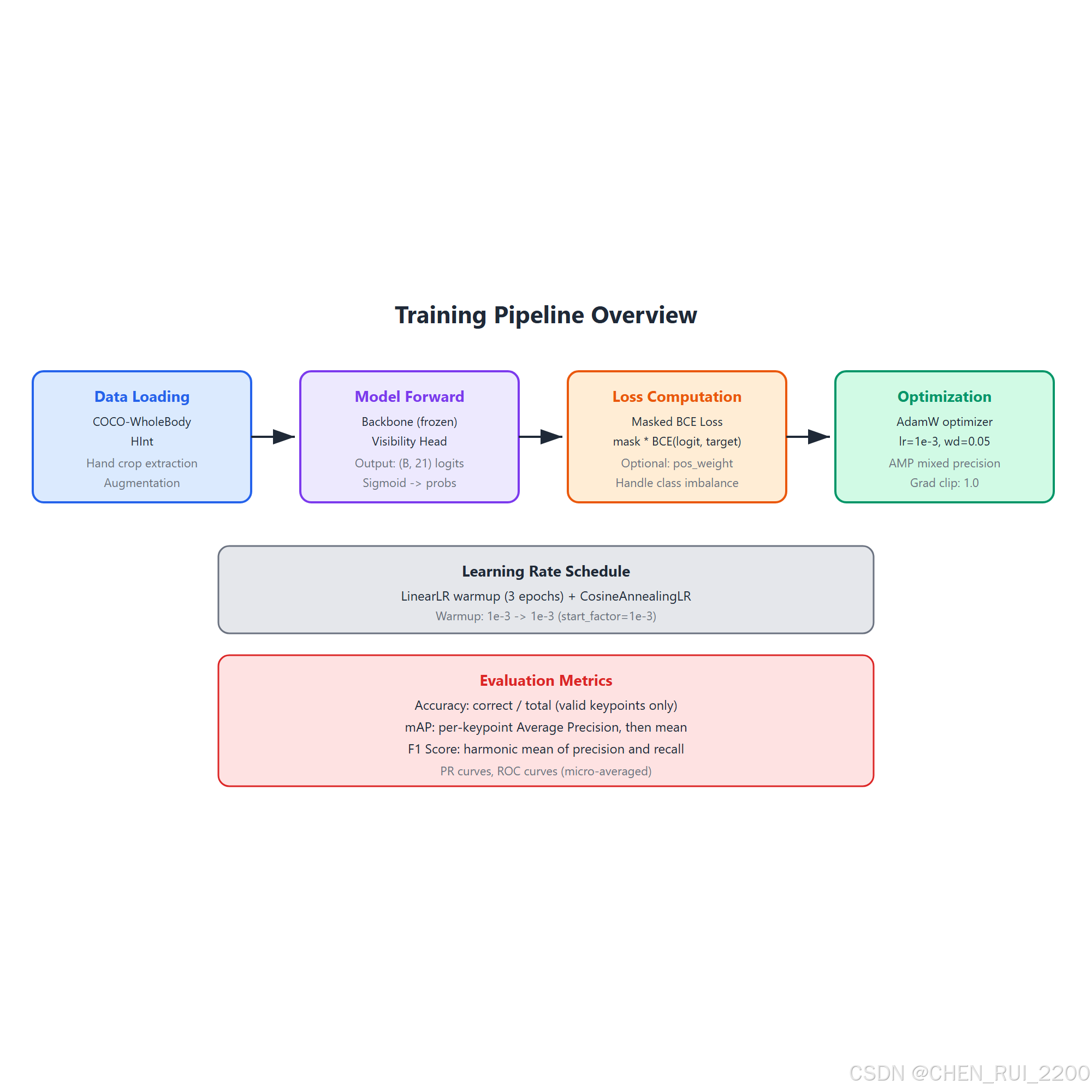

六、训练细节：小模型也能训出好效果

6.1 损失函数

训练使用掩码BCE损失（Masked Binary Cross-Entropy）：

Loss = Σ mask_i × BCE(logits_i, target_i) / Σ mask_i

mask 的作用是忽略那些未标注的关键点（COCO中 v=0 的情况）。对于HInt数据集，所有关键点都有标注，所以mask全为1。

可选的 pos_weight 参数用于处理正负样本不均衡------被遮挡的关键点通常比可见的少，通过给正样本更高的权重来平衡。系统支持自动估计每个关键点的pos_weight，这在数据分布不均匀时非常有用。

6.2 优化策略

• 优化器：AdamW，学习率1e-3，权重衰减0.05。AdamW相比Adam有更好的泛化性能
• 学习率调度：LinearLR warmup（3个epoch） + CosineAnnealingLR。warmup让训练初期更稳定，cosine调度让后期收敛更平滑
• 混合精度训练：AMP（自动混合精度），加速训练并减少显存。在支持Tensor Core的GPU上，速度可以提升2-3倍
• 梯度裁剪：最大梯度范数1.0，防止梯度爆炸。这在训练深层网络时非常重要
• 批量大小：256（通过梯度累积实现）。大batch size有助于稳定训练，但显存有限时可以通过累积来模拟

6.3 评估指标

• Accuracy：所有有效关键点的分类准确率。这是最直观的指标
• mAP：每个关键点单独计算Average Precision，再取平均。mAP对类别不均衡更鲁棒
• F1 Score：精确率和召回率的调和平均。F1在正负样本不均衡时比accuracy更有意义
• PR曲线：微平均的Precision-Recall曲线。可以直观看到模型在不同阈值下的表现
• ROC曲线：微平均的ROC曲线。展示模型在不同阈值下的真阳性和假阳性率

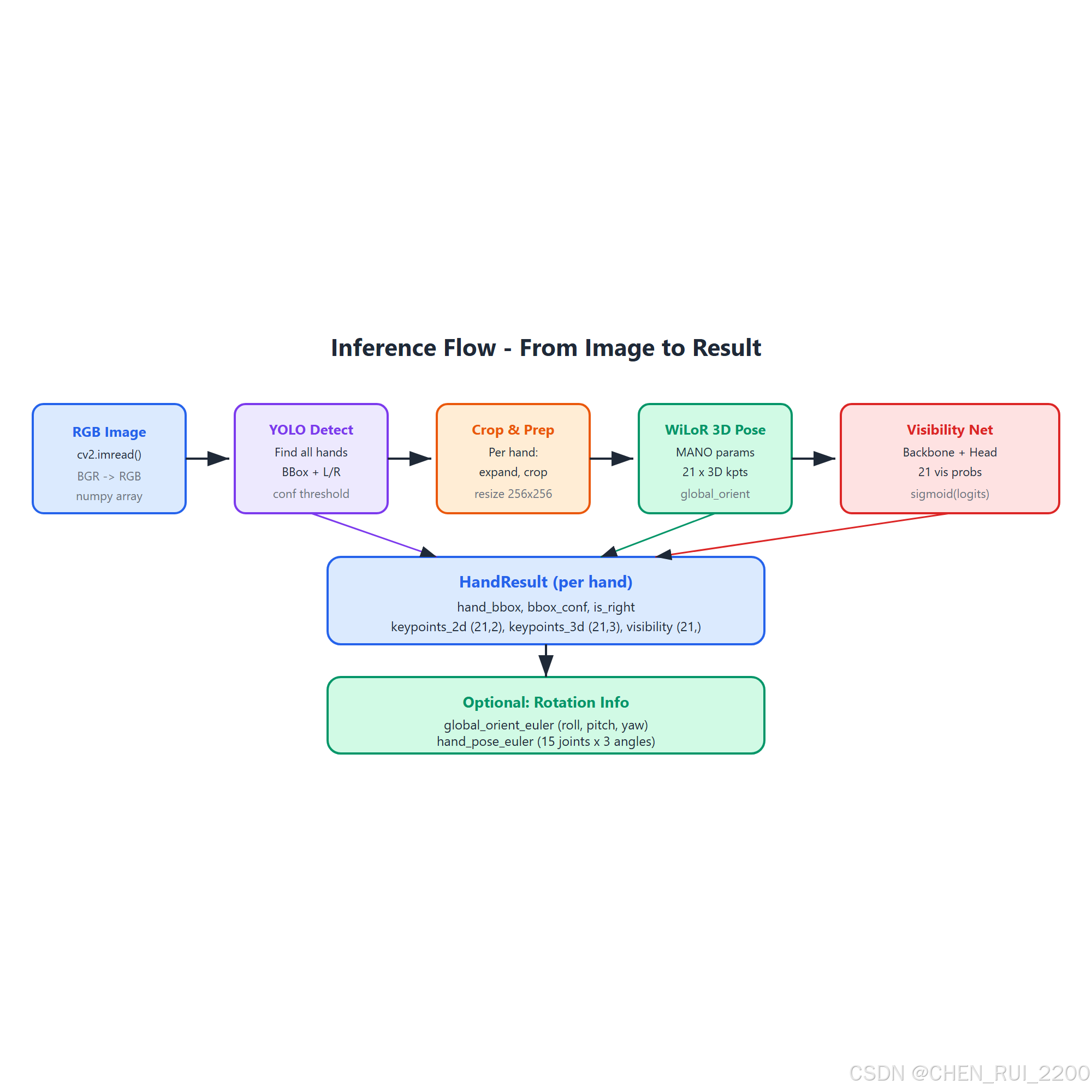

七、推理流程：从图像到结果

推理时的完整流程如下：

1. 输入RGB图像 → WiLoR pipeline
2. YOLO检测：找到所有手的边界框 + 左右手分类。YOLO的速度非常快，可以在几毫秒内完成
3. 图像裁剪：对每只手，扩展边界框，裁剪正方形区域。扩展是为了确保手指尖不会被裁掉
4. 抗锯齿预处理：如果裁剪区域比模型输入大很多，先做高斯模糊再缩放（避免混叠效应）。这一步很重要，可以避免缩放时出现锯齿
5. WiLoR推理：得到21个关键点的3D坐标和MANO参数。这一步同时完成了检测和3D姿态估计
6. 可见性推理：裁剪区域送入Visibility Net，得到21维可见性概率。这一步非常快，几乎不增加延迟
7. 结果组装：合并检测框、3D关键点、可见性概率，可选地计算旋转信息

整个流程是端到端的，用户只需要传入一张图像，就能拿到所有需要的信息。这种设计大大简化了使用流程，降低了用户的上手难度。

7.1 旋转可视化

一个很酷的功能是旋转可视化。系统不仅能告诉你哪些关键点可见，还能画出每个关节的3D旋转：

• 全局朝向（global_orient）：手腕在相机坐标系中的旋转，用RGB三轴表示。红色=X轴，绿色=Y轴，蓝色=Z轴
• 逐关节旋转（hand_pose）：沿MANO运动学链累积的旋转。每个关节的旋转是相对于父关节的
• 指尖旋转：远端指骨的旋转（继承自最近的MANO关节）。指尖的旋转对于精细操作任务非常重要

这些旋转信息以axis-angle和欧拉角（roll, pitch, yaw）两种形式提供。axis-angle更适合计算机处理，欧拉角更直观易懂。

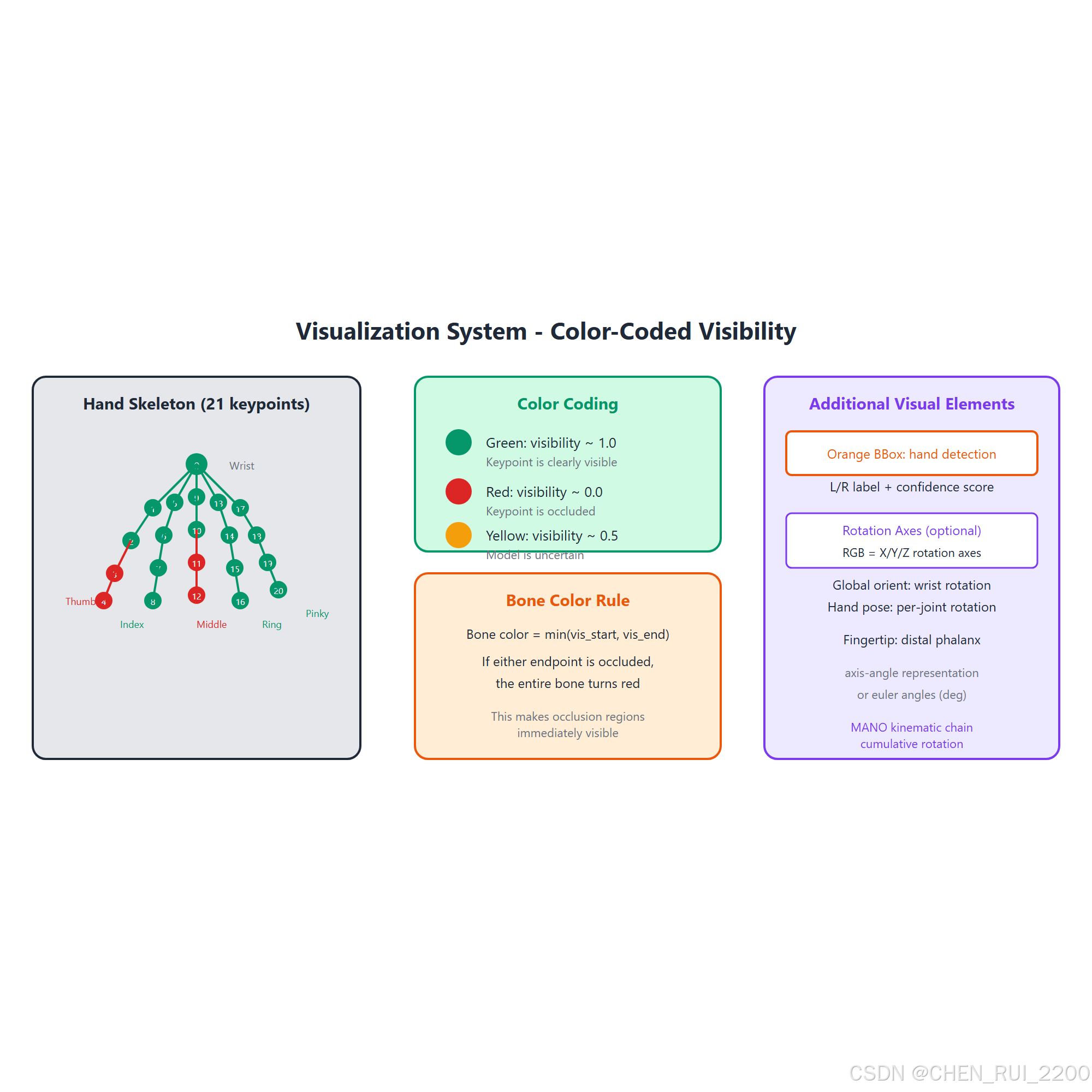

八、可视化系统：一眼看懂遮挡

系统的可视化设计非常直观：

• 绿色：关键点可见（visibility ≈ 1.0）。模型对这个关键点的预测很有信心
• 红色：关键点被遮挡（visibility ≈ 0.0）。模型认为这个关键点被挡住了
• 渐变色：中间值表示模型不太确定。黄色、橙色表示模型在犹豫

骨架线条的颜色取两端关键点可见性的最小值------只要有一端被遮挡，整条线就偏红。这种设计让遮挡区域一目了然。如果一根手指的两个关节都可见，那么连接它们的骨头就是绿色的；如果其中一个被遮挡，骨头就会变红。

边界框用橙色标出，并标注左右手（L/R）和检测置信度。置信度越高，说明YOLO对检测结果越有信心。

九、实际效果展示

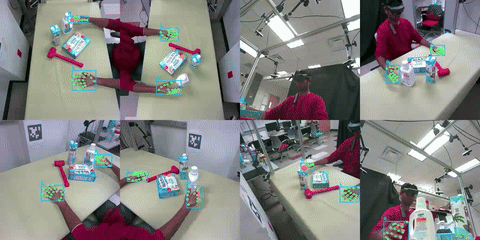

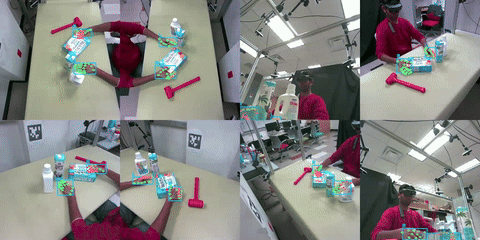

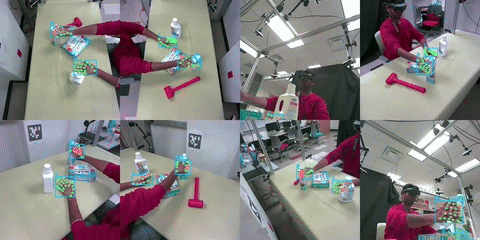

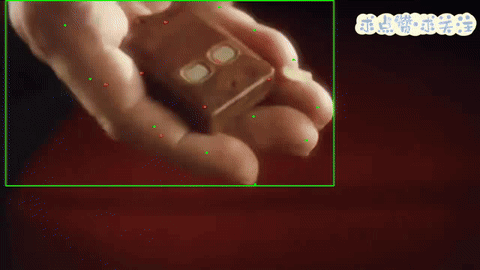

从上面的GIF可以看到，当手抓握物体时，被物体挡住的手指关节会变成红色，而露在外面的关节保持绿色。这种实时的可见性预测对于机器人抓取、VR交互等应用非常有价值。

当双手交叉时，被另一只手遮挡的部分会被正确识别为红色。这种场景在手势识别、动作捕捉中很常见，准确的可见性预测可以大大提高下游任务的性能。

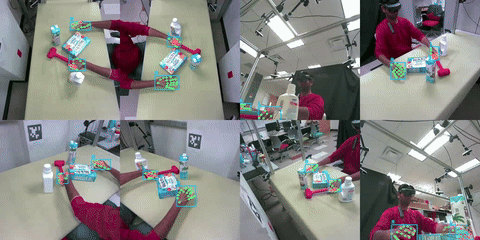

在第一人称视角下，手部经常被物体、另一只手或画面边缘遮挡。模型能够准确判断哪些关节可见，哪些被遮挡，为AR/VR应用提供可靠的手部跟踪。

即使在快速运动的场景下，可见性预测依然稳定。这说明模型对运动模糊有一定的鲁棒性，能够应对实际应用中常见的图像质量问题。

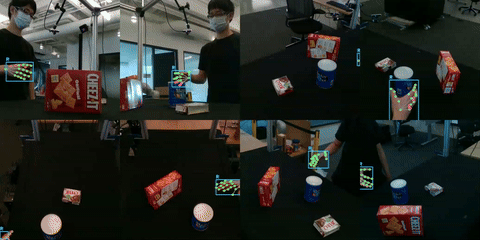

在多人场景中，每只手都能独立处理，互不干扰。这种能力对于多人协作、社交场景分析等应用非常重要。

十、工程亮点：开箱即用

这个项目的工程质量也非常值得学习：

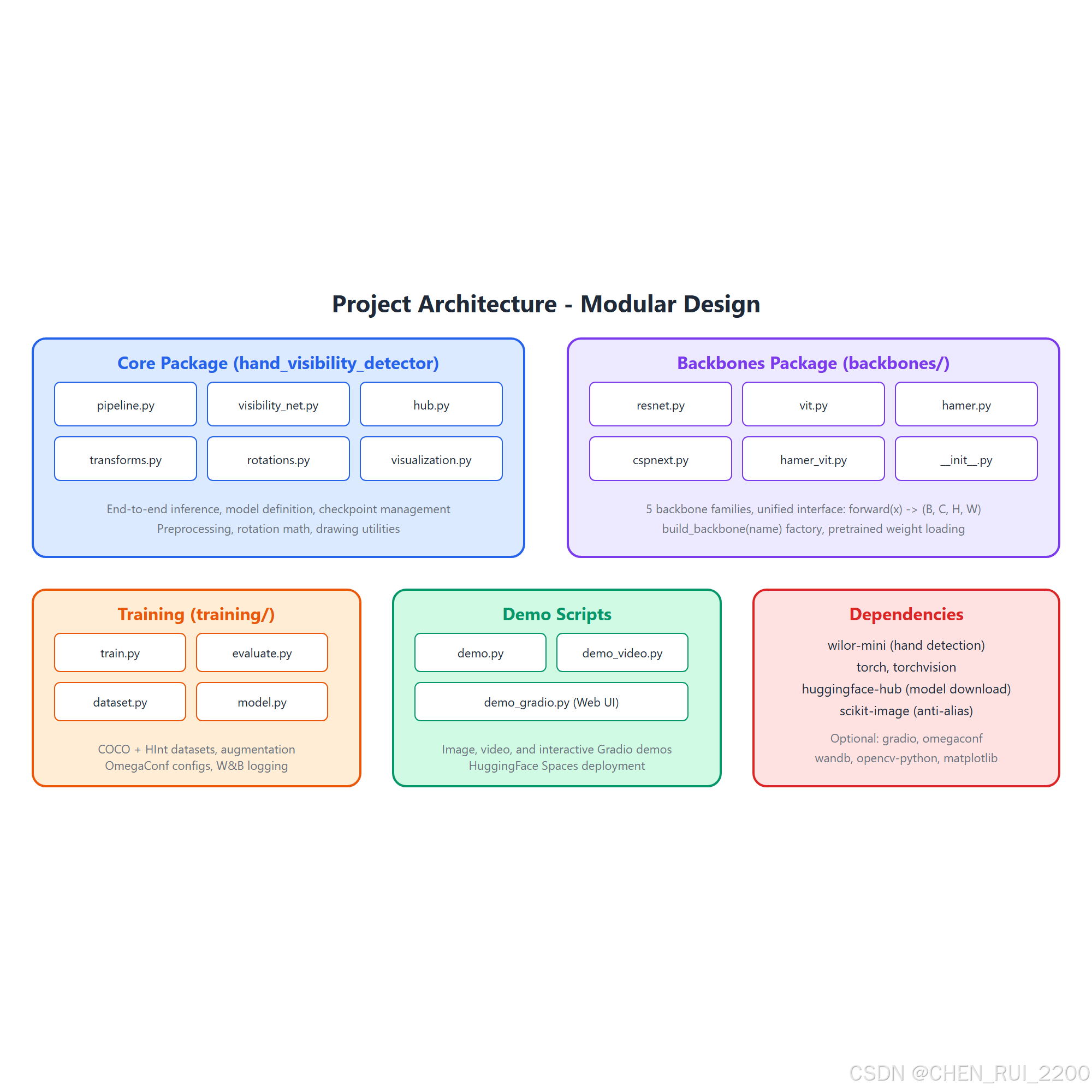

10.1 模块化设计

• pipeline.py：端到端推理流程，封装了所有细节
• visibility_net.py：可见性网络定义，包含Visibility Head和GAU
• backbones/：五种骨干网络的统一接口，方便扩展
• transforms.py：图像预处理，包括裁剪、翻转、归一化
• rotations.py：旋转数学工具，axis-angle和欧拉角转换
• visualization.py：可视化绘制，颜色编码和骨架绘制
• training/：完整的训练和评估代码，包含数据集、模型、训练循环

10.2 多种使用方式

• Python API ：from hand_visibility_detector import HandVisibilityPipeline，几行代码即可使用
• 命令行工具 ：python demo.py image.jpg -o output.jpg，快速测试
• 视频处理 ：python demo_video.py video.mp4 -o output.mp4，批量处理视频
• Gradio Web UI ：python demo_gradio.py，支持图片和视频上传，交互式体验
• HuggingFace Demo：在线体验，无需安装，直接在浏览器中使用

10.3 依赖管理

使用 uv 做包管理，依赖分为三组：

• base：推理所需的最小依赖，包括wilor-mini、huggingface-hub等
• demo：+Gradio Web UI，用于交互式演示
• train：+训练和评估工具，包括omegaconf、wandb、opencv等

这种分组设计让用户可以根据自己的需求选择安装，避免不必要的依赖。

10.4 预训练模型

在HuggingFace上发布了两个预训练checkpoint：

• best.pt：WiLoR骨干，默认选择
• best_hamer.pt：HaMeR骨干，用于对比实验

自动下载，开箱即用。用户不需要手动下载和配置权重文件。

十一、性能与局限

优势

• 精度高：在HInt和COCO-WholeBody上都达到了SOTA的可见性预测精度
• 速度快：冻结骨干后，可见性头的推理几乎不增加延迟，适合实时应用
• 灵活性强：五种骨干网络可选，适配不同场景和硬件条件
• 工程完善：从训练到推理到可视化，全链路打通，开箱即用
• 文档齐全：README详细，代码注释清晰，易于理解和扩展

局限

• 依赖WiLoR的检测质量：如果手都没检测到，可见性就无从谈起。检测失败会直接影响整个pipeline
• 二分类可见性：目前只判断"可见/不可见"，没有区分"部分遮挡"的程度。某些应用可能需要更细粒度的可见性信息
• 训练数据有限：HInt数据集规模相对较小，泛化到极端场景可能不够。需要更多多样化的训练数据
• 2D假设：模型假设关键点要么完全可见要么完全不可见，没有考虑深度方向的遮挡。这在某些3D场景中可能不够准确

Hand Visibility Detector 用一种极其优雅的方式解决了一个看似简单但实际很棘手的问题。它的核心贡献是：

1. 问题定义清晰：把手指可见性预测从3D手部估计中独立出来，作为一个专门的子任务。这种解耦让问题更容易处理
2. 架构设计精巧：GAU + Conv的轻量级头，在几乎不增加计算量的前提下实现了高精度。这种设计平衡了性能和效率
3. 工程实现完善：多骨干支持、完整的训练/评估/推理链路、开箱即用的预训练模型。从研究到部署的全流程覆盖

这个工作告诉我们：在深度学习时代，"小而美"的专用模块往往比"大而全"的通用模型更实用。与其让一个模型同时做所有事情，不如让每个模块专注做好一件事，然后通过pipeline组合起来。这种模块化设计不仅更容易优化，也更容易维护和扩展。对于计算机视觉研究者来说，这个项目提供了一个很好的范例：如何定义一个清晰的问题，设计一个高效的解决方案，并用工程化的方式实现它。对于应用开发者来说，这个项目提供了一个开箱即用的工具，可以立即集成到自己的系统中。

---

论文信息：

• 标题：Hand Visibility Detector: Per-Keypoint Visibility Estimation for Hands
• 作者：Ryosei Hara, Masashi Hatano, Rintaro Yanagi, Atsushi Hashimoto, Takuma Yagi, Mariko Isogawa
• 机构：庆应义塾大学、AIST、OMRON SINIC X、东京大学
• 论文：arXiv:2608.11574
• 代码：GitHub
• 模型：HuggingFace
