现场布了一根 485 线，短距离试的时候通得好好的，拉到几十米一挂设备，帧开始丢，再长直接全错。还有一回，两个配电柜之间的 485 一上电，收发器冒烟，查下来是两地电位差几百伏，把芯片打穿了。
RS485 看起来就是「两根线跑串口」，比 CAN 简单，但真上线最容易出幺蛾子的就是它。问题几乎都出在差分、终端、方向控制和隔离这四件事上。这篇把工程里最常踩的点摊开讲，不绑任何芯片。
差分信号才是它抗干扰的根本
RS485 用的是两根线 A、B 的差分电压来判断逻辑，不是看对地电压。发送端让 A 比 B 高过 200mV 表示 1（Mark），B 比 A 高过 200mV 表示 0（Space）。接收端只关心 VA - VB，共模范围能到 -7V 到 +12V。
这一点是它比 RS232 耐造的原因：现场干扰往往是共模的（两条线同时被抬升或叠加噪声），差分接收把这部分抵消掉了。所以走线要扭成双绞线，让两根线尽量对称地耦合同一干扰，接收端才好抵消。
半双工：方向得自己管
最常见的 485 芯片（像 MAX485、SP3485）是两线半双工。同一对 A/B 线，要么发要么收，不能同时进行。收发切换靠两个脚：DE（驱动使能，发）和 RE（接收使能，收，低有效）。实际板子常把 DE 和 RE 反相接到同一个 GPIO，一个脚控方向。
发送前拉高 DE，发完必须等最后一个字节真正从移位寄存器移出去再拉回接收，否则最后那个字节会被自己截断。
c
void rs485_send(uint8_t *buf, uint16_t len)
{
HAL_GPIO_WritePin(DE_PORT, DE_PIN, GPIO_PIN_SET); // 切到发送
HAL_UART_Transmit(&huart3, buf, len, HAL_MAX_DELAY);
// 关键：等发送移位寄存器空（含停止位）再切回接收
while (!__HAL_UART_GET_FLAG(&huart3, UART_FLAG_TC))
;
HAL_GPIO_WritePin(DE_PORT, DE_PIN, GPIO_PIN_RESET); // 切回接收
}很多人用 DMA 发送，发完进的是 DMA 完成中断，但这时字节还在 UART 移位寄存器里没完全发出去，要在 UART 的发送完成（TC）中断里再切方向，不能 DMA 完成就切。
终端电阻：只在两端加，全程都加反而错

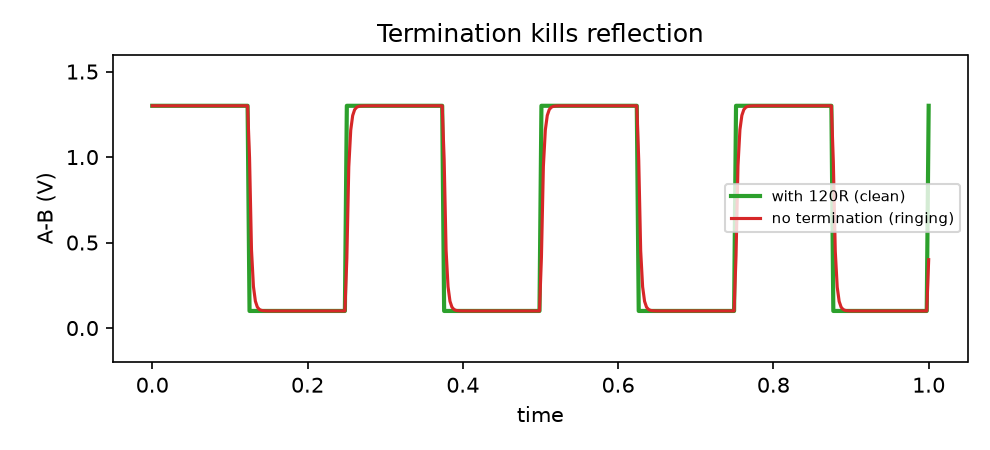

信号在电缆里是以波的形式传的。电缆有特性阻抗，双绞线 485 典型是 120Ω。如果末端不接匹配的电阻，信号走到头会反射回来，和原信号叠加，在波形上形成过冲和振铃，误码就来了。

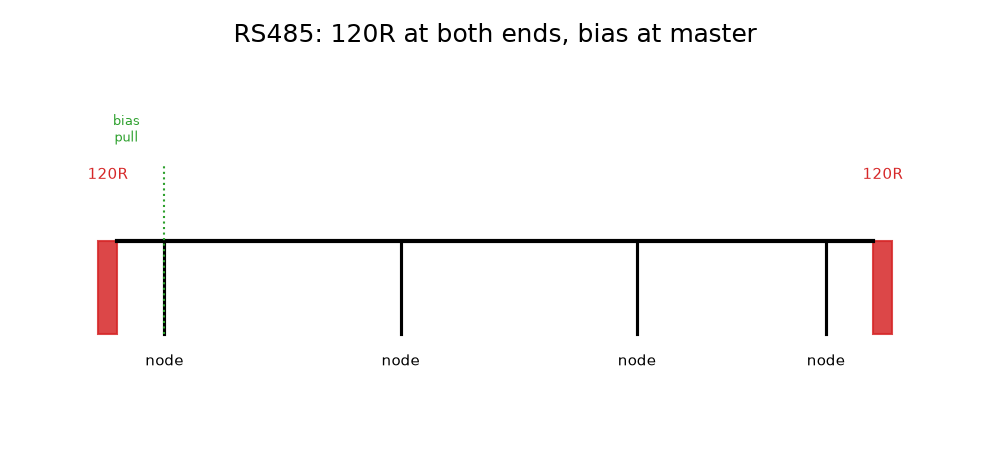

标准做法：在总线的最远两端各并一个 120Ω 电阻，匹配特性阻抗。中间的节点一律不加。如果所有节点都加，并联电阻太多，终端等效阻抗被拉低，驱动能力不够，电平又垮了。
短距离（一两米）、低速时可以省掉终端电阻，但上了几十米或高波特率，两端 120Ω 是必须的。
空闲时的电平：偏置电阻不能少
总线所有节点都不发的时候，A/B 是悬空的，差分电压接近 0，落在接收器的不确定区（±200mV 以内），接收端可能乱翻。标准做法是在主机端给 A 上拉、B 下拉，让空闲时 A 略高于 B，明确成 Mark 态（逻辑 1）。这就是失效保护偏置电阻，通常 680Ω 到 1kΩ 量级配合终端电阻用。
隔离：地电位差比干扰更致命
多个 485 节点如果分布在不同配电柜，地的电位可能差出几十甚至几百伏。这时候 A/B 线上的共模直接超了芯片承受范围，轻则乱码，重则烧片。解决办法是信号和电源都隔离：用数字隔离器（或高速光耦）隔开 A/B 侧的逻辑，用隔离电源（DC-DC 隔离模块或带变压器的收发器）给远端收发器供电，两端不共地。
不隔离又共地，等于把两地用一根线短接，地电位差全加在接口上，迟早出事。
10 个容易踩的坑
- 只在主机端加了终端电阻，从机端没加，长距离反射严重，帧漏一半。
- 每个节点都并 120Ω，并联太多把总线阻抗拉垮，高电平出不来。
- 方向切换太早，DMA 完成就切接收，最后一个字节被自己截断，对端永远收不全。
- 忘了偏置电阻，总线空闲时电平在不确定区，接收端疯狂吐乱数。
- 多柜之间共地不隔离，地电位差几百伏，一上电收发器烧毁。
- 波特率按芯片上限设，不顾线长和电容，距离一长上升沿被电缆电容拖平，采样点采到斜坡。
- 节点数超了收发器负载能力（单位负载 1/8 才支持多节点），挂多了总线驱动不动。
- A、B 接反，整条总线不通，还以为是程序问题，查半天。
- 双绞线没扭、和动力线并行敷设，共模干扰进不来抵消，误码率飙升。
- 热插拔节点没考虑上电瞬态，带电插拔把总线瞬时短路，连累其他节点。
配套骨架：一条稳妥的 485 链路
1. 双绞线敷设，A/B 严格绞合，远离动力线
2. 总线最远两端各并 120Ω 终端电阻
3. 主机端 A 上拉、B 下拉（偏置电阻）保证空闲为 Mark
4. 跨配电柜必做信号+电源隔离，两端不共地
5. MCU 侧一个 GPIO 控 DE/RE 方向，发送完等 TC 再切接收
6. DMA 发送时，方向回切放在 UART 的 TC 中断里，不在 DMA 完成里
7. 波特率按线长降额，长距离别硬上最高速485 的可靠性不靠协议，靠物理层。差分、终端、偏置、隔离、方向时序，这五件事有一件没做对，上层协议再漂亮也白搭。
下一篇聊另一类「写进去的东西怎么不掉」的问题：EEPROM/Flash 的磨损均衡和掉电保护。
