AR-HUD 朝更大视场演进，光路越复杂，阳光倒灌越要留意。太阳光顺HUD出射光路反向钻进光机，在PGU附近积聚能量使温度骤升，严重烧毁器件。
研发人员最难的是复现这种工况：自然光受时间和天气影响，结果忽高忽低。这也解释为何 汽车 HUD阳光倒灌测试要引入准直型太阳光模拟器 ，这样把自然光变成可设定、可重复的实验条件。LuminBox 紫创测控 准直型太阳光模拟器覆盖 100～1400 W/m² 辐照度 ，光谱范围广 ，支持AM1.5G ，辐照光平行度≤±0.5°，可根据测试面积、工作距离和光谱要求进行方案匹配
目录
汽车 AR-HUD需要阳光倒灌检测

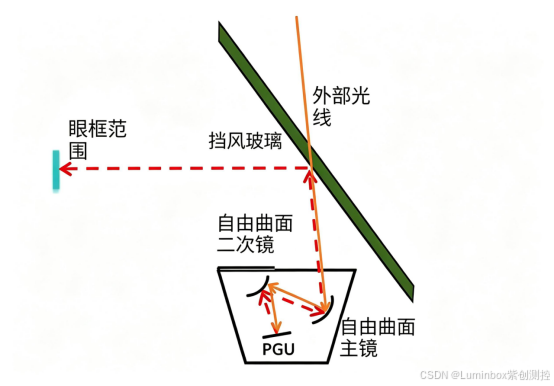

AR-HUD 系统阳光倒灌原理示意图
变焦型双光路斜投影AR-HUD用单PGU加双自由曲面反射镜构成共像源 ，再用光楔把虚像面斜投出去。远光路虚像距离7.5～10 m、近光路2.8～3.8 m，远 、近光路视场角分别13°×4°和6°×2°。
这套结构提升了显示能力，代价是光路更绕，太阳光沿HUD光路回走、内部聚焦 。视场角、放大倍率越大，灌进光机的太阳辐射越多，这正是HUD太阳光测试、也是HUD阳光检测的重点。
阳光倒灌不能靠肉眼观察，拿到光照强度、入射方向和照射时间才能比较防护效果，也是HUD强光测试与HUD热测试的基础。
变焦设计降低 汽车 HUD阳光倒灌风险

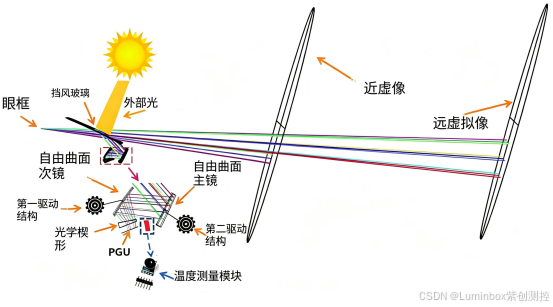

具备虚像距离调节能力的防阳光倒灌 AR-HUD 结构示意图
参考论文用机械补偿式变焦，主、次镜协同运动改变焦距，远近虚像距离同步变化。强太阳光缩短虚像距离，放大倍率下降，逆向光路灌进光机的等效太阳辐射变小，光机聚热缓解，缓解程度要在太阳辐射模拟下量化。
参考论文还加了温度保护：PGU到100℃自动关机 。不同VID下少升多少度还得靠真实光照去测。变焦设计管"怎么降风险"，太阳光模拟器管"降了多少"，AR-HUD测试里要分开看。
太阳光模拟器阳光HUD倒灌测试

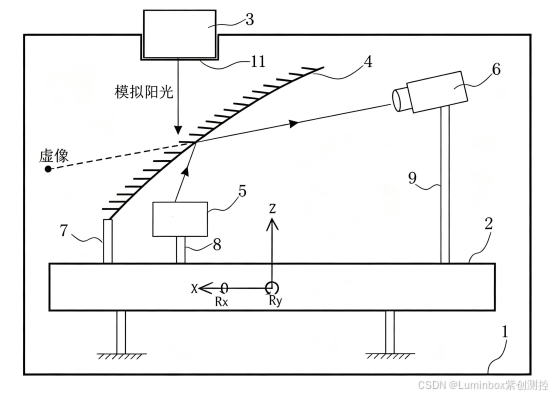

车载抬头显示系统耐阳光倒灌的测试装置的安装结构示意图
整套测试里，准直型太阳光模拟器扮演"人工太阳"，须满足辐照度、光谱、准直性、光斑和工作距离要求，这也是汽车HUD太阳光模拟测试的基本定义 ；而HUD阳光模拟测试的本质，是用人工太阳复现HUD太阳光测试所需的真实强光工况。
耐阳光倒灌试验对人工太阳有明确门槛：辐照度1090±100 W/m²、AM1.5G光谱、发散半角不大于0.5°、连续照射15 min ，并要求光斑覆盖系统通光孔径。准直性尤其关键 ，决定入射方向能否稳定复现，在HUD太阳光倒灌测试参数中这几项就是强光照基线。
选型时先看指标够不够到这套要求；但要说清：规格覆盖参数不等于已获该标准项目认证，还要结合样机、光斑尺寸和安装距离核实。
不同VID下验证防护效果
先把HUD样机固定，将太阳光模拟器的辐照度、光谱和入射方向校准到位 ，再设远光路7.5 m、10 m和近光路2.8 m、3.8 m典型VID，看光学和热响应差别。这一步既是HUD阳光模拟测试，也是HUD阳光检测的关键一环。
过程中同步记录PGU温度、倒灌光斑位置和显示状态，对比HUD强光测试关注的亮度、对比度或图像质量，判断变焦机制是否压低HUD阳光倒灌风险，也是HUD阳光检测的常规动作。
论文在正常成像条件下给了一组基准数据：6.5 lp/mm处MTF大于0.5，网格畸变小于5%；中心眼点不同VID下的MTF在0.516～0.535之间。
这几项正好当强光测试前后的基线；只有把设计指标、强光照射和温升数据放进同一套测试体系，HUD阳光检测 才算过了工程验证这一关。太阳光模拟器 把自然太阳环境转成可控制、可重复的HUD阳光模拟测试条件，让阳光倒灌从隐患变成可验证的指标。
太阳光模拟器在汽车阳光测试中的应用
太阳光模拟器在汽车阳光测试 中的应用远不止 HUD。车灯总成要做耐候与配光稳定性验证，强太阳光持续照射下透镜和反射碗不能变形褪色 。
车载雷达的罩盖与传感器在辐照升温后，探测角度和信号易受干扰，需模拟日照量化影响。
汽车内外饰材料老化更依赖太阳光模拟：涂层、塑料、皮革在 AM1.5G 光谱下加速黄变、龟裂，评估耐候寿命。
抗阳光干扰模拟则覆盖摄像头、显示屏在逆光与强光下的成像与误触发。把太阳光模拟器作为统一的人工太阳光源，汽车多部件便能在同一套可重复光照条件下完成阳光相关验证。
太阳光模拟器把不可控的自然日照变成可控、可重复的实验室条件 ，让 AR-HUD 阳光倒灌 从"隐患"变成"可量化验证的指标"； 变焦型双光路斜投影则从结构上压低风险，二者叠加 ，才构成一套经得起工程推敲的防护与验证方案。

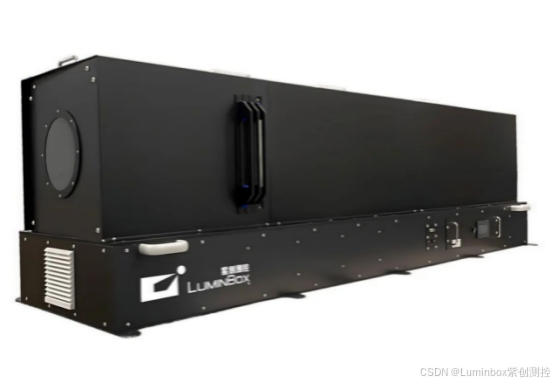

Luminbox全光谱准直型太阳光模拟器
Luminbox 紫创测控全光谱准直型太阳光模拟器 为汽车HUD阳光倒灌测试提供高精度光照测试 ，能精准模拟自然光环境 ，支持光谱/ 亮度 / 色温调控。
联系方式：400-808-6127
- 全光谱覆盖 ：350nm-1100nm 光谱，贴近自然光权重
- 高动态亮度 ：2 米处 20,000-150,000Lux ，满足太阳光传感器光照测试要求
- 强光抗扰验证：直射模拟复现图像模糊/ 重影问题场景
- 多场景适应：支持日间/ 夜间 / 隧道等光照动态切换测试
紫创测控Luminbox全光谱准直型太阳光模拟器 以精密光学 的工程化应用，可有效缩短从基础研究到工业验证的周期，为汽车车灯光照测试 提供可靠的"人工太阳"。将实验室级创新转化为产业化能力，助力汽车 、航空航天等领域的技术革新。
原文参考：《变焦型双光路斜投影车载平视显示系统设计》
