超声测距仪标定软件的设计与实现
摘 要
超声测距仪因其成本低廉、环境适应性好，在低空飞行器、智能车辆与工业自动化等领域得到了广泛应用。然而，超声传感器的测量精度受温度、湿度以及个体差异等因素影响较大，出厂标定参数往往无法满足实际场景的精度要求。针对这一问题，本文设计并实现了一套面向超声测距仪的标定软件系统。系统采用前后端分离架构，后端基于FastAPI框架与SQLite数据库，前端基于Vue 3与Element Plus组件库，实现了传感器档案管理、标定任务管理、采样数据录入、标定计算、结果分析与报告导出等核心功能。标定算法采用中位数绝对偏差法剔除测量异常值，通过最小二乘线性拟合获得比例系数与零点偏移，并引入温度补偿机制消除温度漂移影响，最终依据修正后的最大绝对误差判定标定是否达标。系统同时支持管理员与普通用户两种角色，管理员可进行用户管理与数据审计。通过种子数据与实际测试验证，该系统能够有效提升超声测距仪的测量精度，为实验室与小批量生产场景提供了便捷、可靠的标定工具。
关键词： 超声测距仪；标定软件；温度补偿；线性回归；前后端分离
Design and Implementation of Calibration Software for Ultrasonic Range Finders
Abstract
Due to its low cost and good environmental adaptability, ultrasonic range finders have been widely used in fields such as low-altitude aircraft, intelligent vehicles, and industrial automation. However, the measurement accuracy of ultrasonic sensors is significantly affected by factors such as temperature, humidity, and individual differences, and factory calibration parameters often fail to meet the accuracy requirements of practical scenarios. To address this issue, this paper designs and implements a calibration software system specifically for ultrasonic range finders. The system adopts a front-end and back-end separation architecture, with the back-end built on the FastAPI framework and SQLite database, and the front-end based on Vue 3 and the Element Plus component library. It implements core functions including sensor archive management, calibration task management, measurement data entry, calibration calculation, result analysis, and report export. The calibration algorithm employs the median absolute deviation method to eliminate measurement outliers, obtains the scale factor and zero offset through least squares linear fitting, and introduces a temperature compensation mechanism to eliminate the influence of temperature drift. Finally, whether the calibration passes is determined based on the corrected maximum absolute error. The system also supports two roles: administrator and ordinary user, with administrators capable of user management and data auditing. Through seed data and practical testing, the system effectively improves the measurement accuracy of ultrasonic range finders, providing a convenient and reliable calibration tool for laboratory and small-batch production scenarios.
Key words: ultrasonic range finder; calibration software; temperature compensation; linear regression; front-end and back-end separation

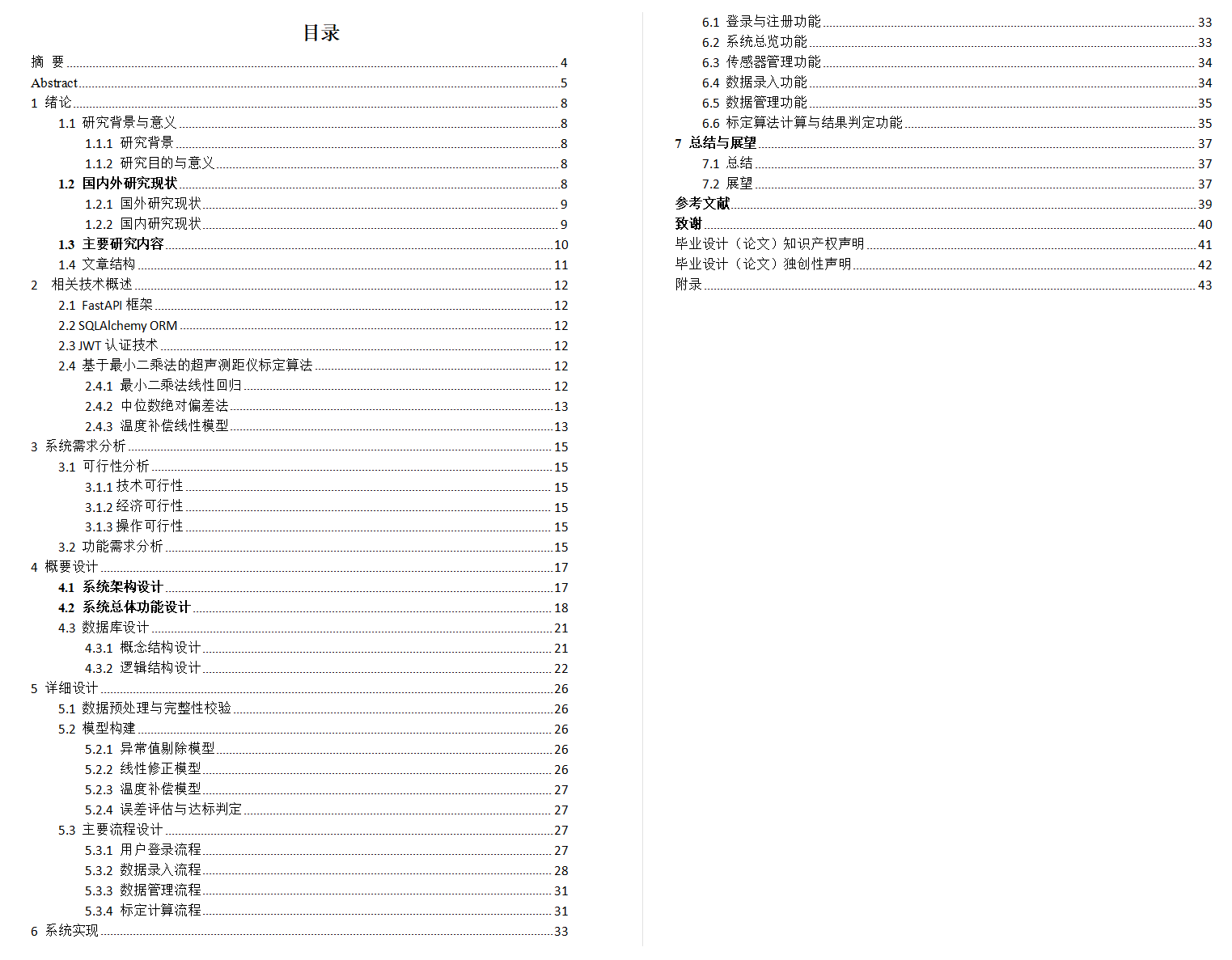

目录
[++++摘 要++++](#摘 要)
[++++1 绪论++++](#1 绪论)
[++++1.1 研究背景与意义++++](#1.1 研究背景与意义)
[++++1.1.1 研究背景++++](#1.1.1 研究背景)
[++++1.1.2 研究目的与意义++++](#1.1.2 研究目的与意义)
[++++1.2++++ ++++国内外研究现状++++](#1.2 国内外研究现状)
[++++1.2.1 国外研究现状++++](#1.2.1 国外研究现状)
[++++1.2.2 国内研究现状++++](#1.2.2 国内研究现状)
[++++1.3++++ ++++主要研究内容++++](#1.3 主要研究内容)
[++++1.4 文章结构++++](#1.4 文章结构)
[++++2 相关技术概述++++](#2 相关技术概述)
[++++2.1++++ ++++FastAPI框架++++](#2.1 FastAPI框架)
[++++2.2 SQLAlchemy ORM++++](#2.2 SQLAlchemy ORM)
[++++2.3 JWT认证技术++++](#2.3 JWT认证技术)
[++++2.4 基于最小二乘法的超声测距仪标定算法++++](#2.4 基于最小二乘法的超声测距仪标定算法)
[++++2.4.1 最小二乘法线性回归++++](#2.4.1 最小二乘法线性回归)
[++++2.4.2 中位数绝对偏差法++++](#2.4.2 中位数绝对偏差法)
[++++2.4.3 温度补偿线性模型++++](#2.4.3 温度补偿线性模型)
[++++3 系统需求分析++++](#3 系统需求分析)
[++++3.1 可行性分析++++](#3.1 可行性分析)
[++++3.2 功能需求分析++++](#3.2 功能需求分析)
[++++4 概要设计++++](#4 概要设计)
[++++4.1++++ ++++系统架构设计++++](#4.1 系统架构设计)
[++++4.2++++ ++++系统总体功能设计++++](#4.2 系统总体功能设计)
[++++4.3 数据库设计++++](#4.3 数据库设计)
[++++4.3.1 概念结构设计++++](#4.3.1 概念结构设计)
[++++4.3.2 逻辑结构设计++++](#4.3.2 逻辑结构设计)
[++++5 详细设计++++](#5 详细设计)
[++++5.1 数据预处理与完整性校验++++](#5.1 数据预处理与完整性校验)
[++++5.2 模型构建++++](#5.2 模型构建)
[++++5.2.1 异常值剔除模型++++](#5.2.1 异常值剔除模型)
[++++5.2.2 线性修正模型++++](#5.2.2 线性修正模型)
[++++5.2.3 温度补偿模型++++](#5.2.3 温度补偿模型)
[++++5.2.4 误差评估与达标判定++++](#5.2.4 误差评估与达标判定)
[++++5.3 主要流程设计++++](#5.3 主要流程设计)
[++++5.3.1 用户登录流程++++](#5.3.1 用户登录流程)
[++++5.3.2 数据录入流程++++](#5.3.2 数据录入流程)
[++++5.3.3 数据管理流程++++](#5.3.3 数据管理流程)
[++++5.3.4 标定计算流程++++](#5.3.4 标定计算流程)
[++++6 系统实现++++](#6 系统实现)
[++++6.1 登录与注册功能++++](#6.1 登录与注册功能)
[++++6.2 系统总览功能++++](#6.2 系统总览功能)
[++++6.3 传感器管理功能++++](#6.3 传感器管理功能)
[++++6.4 数据录入功能++++](#6.4 数据录入功能)
[++++6.5 数据管理功能++++](#6.5 数据管理功能)
[++++6.6 标定算法计算与结果判定功能++++](#6.6 标定算法计算与结果判定功能)
[++++7++++ ++++总结与展望++++](#7 总结与展望)
[++++7.1 总结++++](#7.1 总结)
[++++7.2++++ ++++展望++++](#7.2 展望)
1 绪论
1.1 研究背景与意义
1.1.1 研究背景
超声测距是一种利用超声波在介质中的反射特性来测量距离的技术。超声传感器通过发射超声波脉冲并接收回波，根据时间差与声速计算目标距离。由于超声波对光照、粉尘、烟雾等环境因素不敏感，且传感器成本远低于激光雷达，因此超声测距仪在近距离障碍物检测、自动避障、液位测量以及低空飞行器高度保持等场景中占据重要地位。然而，超声测距仪的测量精度受到多种因素的制约。首先，声速随环境温度变化显著，常温下声速近似为每秒三百四十米，但温度每升高一摄氏度，声速约增加零点六米每秒，若不进行温度补偿，将引入可观的系统误差。其次，不同传感器个体之间的电子元件差异、换能器谐振频率偏差以及安装角度等因素，会导致测量值与真实距离之间存在固定的比例误差和零点偏移。此外，测量过程中还可能受到多路径反射、环境噪声等干扰，产生离群测量值。
传统的超声测距仪标定通常依赖手工记录数据、使用电子表格软件计算修正参数，不仅效率低下，而且容易出错。对于需要频繁标定或批量测试的场景，缺乏一套系统化、自动化的标定管理工具成为制约生产效率和产品质量的瓶颈。因此，开发一款专门面向超声测距仪的标定软件，实现标定任务的全流程管理、采样数据的规范录入、修正参数的自动计算以及标定报告的自动生成，具有重要的工程实用价值。
1.1.2 研究目的与意义
本文的研究目的是设计并实现一套完整的超声测距仪标定软件系统，解决传统手工标定过程中存在的效率低、易出错、数据难以追溯等问题。具体而言，系统需要支持多用户协同工作，允许操作人员为不同的传感器创建独立的标定任务；提供标准距离点的多次测量数据录入功能，并支持CSV文件批量导入以提高数据录入效率；实现基于统计学方法的异常值自动剔除，避免离群数据对标定参数计算的干扰；建立包含线性修正与温度补偿的数学模型，通过最小二乘拟合得到最优修正参数；对标定前后的误差进行量化评估，并以图表和报告的形式直观展示标定效果；同时，系统应具备管理员权限，便于对用户、传感器及标定数据进行统一管理。
本研究具有以下三个方面的重要价值。第一，工程应用价值：所开发的软件可以直接部署在实验室或生产测试线的局域网中，操作人员通过浏览器即可完成标定任务，大幅提升标定工作的规范性和效率。第二，方法推广价值：本文采用的异常值剔除、线性回归与温度补偿相结合的标定算法，不仅适用于超声测距仪，也可推广至其他类型传感器的标定场景。第三，教学与示范价值：系统的前后端分离架构、清晰的模块划分以及完整的标定业务闭环，为相关课程的教学案例或毕业设计提供了可参考的范本。
1.2 国内外研究现状
1.2.1 国外研究现状
国外学者在超声传感器标定及自动化标定系统领域同样开展了深入研究，其研究特点体现在物理模型精细化、算法智能化以及系统平台商业化三个方面。
在超声测距仪标定方法方面，国外早期研究主要基于物理模型分析超声波传播特性。学者们建立了温度、湿度与声速之间的经验关系式，并据此设计温度补偿电路。例如，有研究者提出了声速随温度变化的精确计算公式，并应用于超声测距系统的误差校正。随着传感器技术的发展，基于数据驱动的标定方法逐渐成为主流。线性回归因其简单有效而被广泛使用，研究者将标定问题转化为求解比例系数和零点偏移的最小二乘问题。在此基础上，部分工作引入了分段线性拟合或多项式拟合以应对非线性误差。异常值处理方面，国外学者较早采用了中位数绝对偏差法等稳健统计方法，该方法对离群值不敏感，在测量数据中存在少量异常值时表现出更好的鲁棒性。
在温度补偿技术方面，国外研究涵盖了硬件补偿和软件补偿两条路径。硬件补偿通过在传感器内部集成温度传感器，利用模拟电路自动调整振荡频率或信号处理参数，响应速度快但灵活性差。软件补偿则是在标定算法中显式引入温度变量，拟合误差与温度之间的关系。近年来，基于机器学习的方法逐渐应用于传感器误差补偿，如支持向量回归、深度神经网络等被用于建立传感器输出与环境参数的复杂映射关系。这些方法能够捕捉非线性温漂特性，但需要大量训练数据，计算复杂度较高。
在标定系统平台方面，国外已有一些商业化的传感器标定平台，如NI的Measurement Studio、LabVIEW的传感器校准工具包等。这些平台功能强大，集成了数据采集、信号分析、标定算法和报告生成等功能，支持多种类型传感器的自动化标定。然而，这类平台通常价格昂贵且操作复杂，不适用于中小型实验室的快速标定需求。开源社区中也有一些标定工具，但大多针对摄像头或激光雷达，专门面向超声测距仪的轻量级标定软件较为稀缺。此外，国外学者在汽车ADAS系统传感器联合标定方面取得了显著进展，开发了多传感器联合标定系统，实现了相机、激光雷达和毫米波雷达的同步标定，但其标定对象主要是视觉和激光传感器，对超声测距仪关注较少。
1.2.2 国内研究现状
国内学者在超声测距仪的精度提升、温度补偿及自动化标定系统等方面开展了大量研究工作。
在超声测距仪硬件设计与温度补偿方面，赵毅能等人基于STC89C52单片机设计了超声波测距仪系统，通过引入温湿度传感器采集环境温度，并利用温度数据对测距结果进行修正，在500厘米量程内将测量误差控制在2厘米以内，验证了温度补偿对提高超声测距精度的有效性。时杨等人同样采用控制变量法分析了温度对超声波传播速度的影响，并通过温度传感器进行实时补偿，进一步证实了温度补偿的必要性。戴尚荣将超声波技术应用于水电站拱坝坝体变形检测，通过构建多节点超声波测距网络和表面贴附式传感器阵列，实现了坝体三维形变场的连续监测，检测平均绝对误差达到0.014厘米，验证了超声测距在高精度测量场景中的可行性。
在传感器温度补偿算法方面，李云红等人针对MLX90640红外阵列传感器的温度漂移问题，提出了改进粒子群优化反向传播神经网络的补偿方法，通过黑体标定数据训练网络模型，将测温最大误差降低至1.64摄氏度。黄艳基于双路光纤衰荡光谱技术，利用反向传播神经网络对压力传感器进行温度补偿，在20至50摄氏度范围内将压力测量误差减小至2.47%。龙存林等人针对微粒检测仪构建了基于多元非线性回归的温度补偿模型，通过多项式拟合温度与检测偏差的关系，将检测偏差改善幅度提升至80%以上。包那拉等人提出基于改进粒子群优化算法的多传感器数据融合温度补偿方法，在激光干涉测长机中实现了0.12微米的补偿精度。这些研究虽然面向不同传感器，但其采用的智能补偿思路对超声测距仪标定算法的改进具有参考价值。
在标定系统设计与实现方面，方胜飞等人设计了倾角传感器自动标定系统，通过增加定标点数量并进行高阶拟合提高精度，利用可编程电动角位台自动控制角度变化，开发了自动标定软件记录数据并输出曲线参数，实现了全自动标定，标定后传感器最大测量误差降低至0.01度以下。李之中等人研制了位移、应变类传感器自动标定装置，采用高精度电控平台、闭环控制电路和自动标定软件，替代了传统人工标定，显著提高了标定效率。代云洪等人基于测距传感器设计了超声波明渠流量计校准装置，实现了现场校准的数字化和自动化。张晶等人针对TDLAS湿度传感器开发了基于结露法的快速标定系统，标定时间减少33%，相对误差控制在±1%以内。张婕在硕士论文中设计了基于非分光红外技术的二氟甲烷气体传感器，并开发了自动批量标定软件，采用修正三次样条插值算法实现了高精度标定，偏差率控制在±2%以内。张春鹏在多维力学传感器标定装置研究中，建立了考虑摩擦和弹性变形的标定力修正模型，通过有限元仿真优化装置精度，重复性误差达到0.015%。刘果在3D传感器标定算法及软件设计研究中，基于OpenCV开发了具有可视化界面的标定软件，实现了图像采集、角点提取和标定功能。
在标定算法方面，魏绍亮等人研究了基于最小二乘法的超声波传感器拟合与测距实现，通过线性回归获得测量值与真实距离的映射关系。代天赐在汽车ADAS系统传感器联合标定技术研究中，设计了新型标定板并采用最小二乘法和LM算法优化标定结果，完成了相机、激光雷达和毫米波雷达的联合标定。张纯在加速度传感器自动标定系统研究中，对比了最小二乘法、BP神经网络和遗传神经网络，并提出了一种GA-PSO优化BP神经网络的改进标定算法，提高了计算效率和精度。
1. 3 主要研究内容
本文的主要研究内容包括以下几个方面。
第一，对超声测距仪的误差来源进行系统分析，明确标定过程中需要消除的主要干扰因素，包括温度漂移、个体比例误差、零点偏移以及随机测量噪声。
第二，设计标定算法的数学模型，提出结合异常值剔除、线性拟合与温度补偿的三步计算方法，并给出最小二乘拟合的数学推导。
第三，完成标定软件的总体架构设计，采用前后端分离模式，后端提供RESTful API接口，前端负责用户交互与数据可视化。
第四，实现系统的各个功能模块，包括用户认证与权限管理、传感器档案管理、标定任务管理、采样数据录入、标定计算、结果分析与报告导出。
第五，对系统进行功能测试与验证，通过种子数据模拟实际标定流程，评估标定算法的有效性和系统运行的稳定性。
1.4 文章结构
本文共分为七个章节，各章节内容安排如下。
第1章为绪论，阐述超声测距仪标定软件的研究背景与意义，分析国内外研究现状，并给出本文的主要研究内容和论文结构。
第2章为相关技术概述，介绍系统开发所采用的核心技术，包括FastAPI框架、SQLAlchemy ORM、JWT认证技术以及基于最小二乘法的标定算法理论，为后续系统设计与实现奠定技术基础。
第3章为系统需求分析，从功能需求、非功能需求和可行性三个方面进行分析，并通过用例图描述普通用户和管理员的具体功能边界。
第4章为概要设计，给出系统的整体架构、总体功能模块划分以及数据库的概念结构和逻辑结构设计。
第5章为详细设计，按照功能模块图将系统划分为数据采集管理模块、标定核心处理模块、结果输出模块、系统管理模块和辅助功能模块，分别阐述各模块的详细设计，重点描述标定算法的实现细节。
第6章为系统实现，展示各功能模块的实际运行界面和效果，并给出系统测试验证方案与结果。
第7章为总结与展望，总结本文的研究工作和创新点，指出系统的不足并提出未来改进方向。

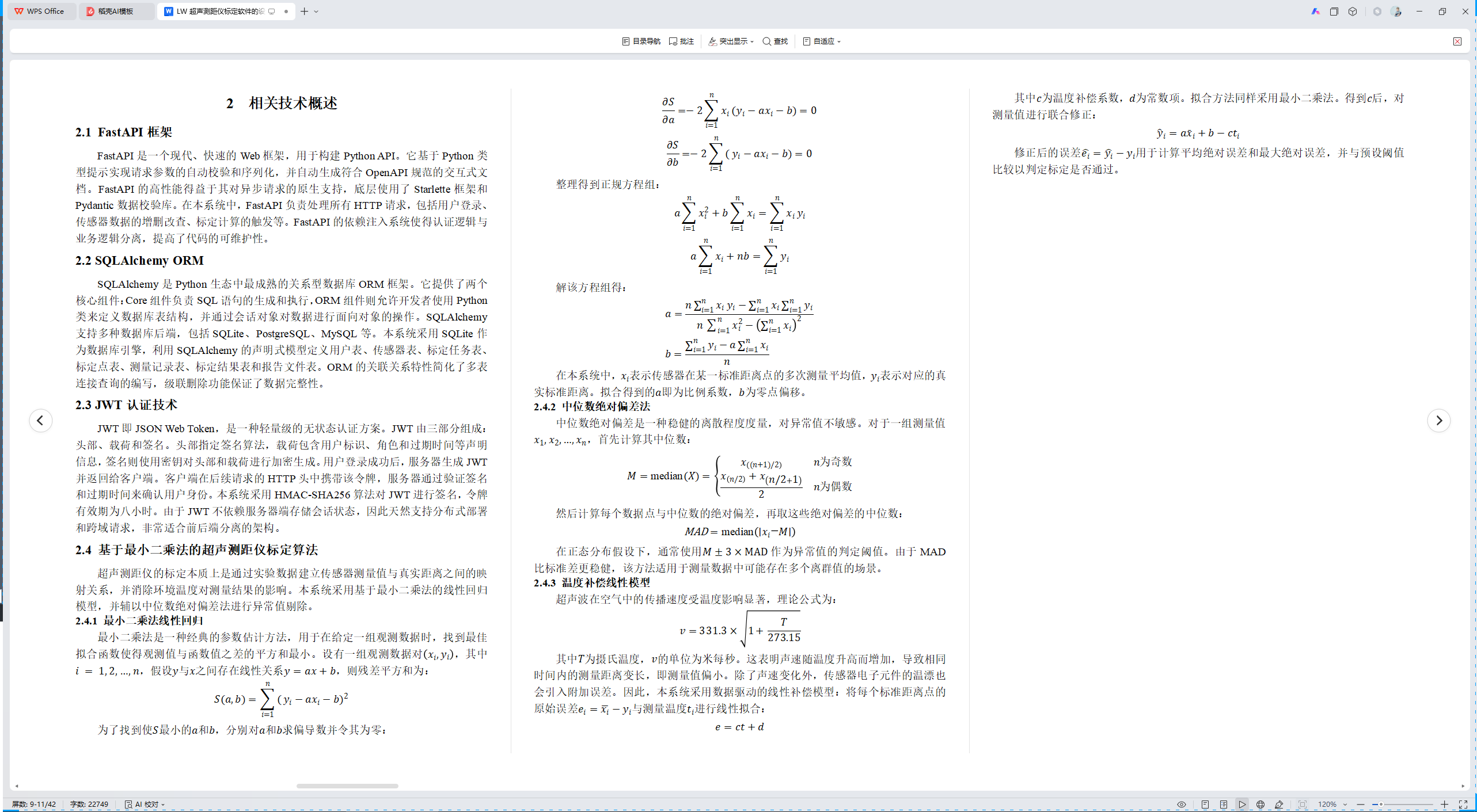

2 相关技术概述
2.1 FastAPI框架
FastAPI是一个现代、快速的Web框架，用于构建Python API。它基于Python类型提示实现请求参数的自动校验和序列化，并自动生成符合OpenAPI规范的交互式文档。FastAPI的高性能得益于其对异步请求的原生支持，底层使用了Starlette框架和Pydantic数据校验库。在本系统中，FastAPI负责处理所有HTTP请求，包括用户登录、传感器数据的增删改查、标定计算的触发等。FastAPI的依赖注入系统使得认证逻辑与业务逻辑分离，提高了代码的可维护性。
2.2 SQLAlchemy ORM
SQLAlchemy是Python生态中最成熟的关系型数据库ORM框架。它提供了两个核心组件：Core组件负责SQL语句的生成和执行，ORM组件则允许开发者使用Python类来定义数据库表结构，并通过会话对象对数据进行面向对象的操作。SQLAlchemy支持多种数据库后端，包括SQLite、PostgreSQL、MySQL等。本系统采用SQLite作为数据库引擎，利用SQLAlchemy的声明式模型定义用户表、传感器表、标定任务表、标定点表、测量记录表、标定结果表和报告文件表。ORM的关联关系特性简化了多表连接查询的编写，级联删除功能保证了数据完整性。
2.3 JWT认证技术
JWT即JSON Web Token，是一种轻量级的无状态认证方案。JWT由三部分组成：头部、载荷和签名。头部指定签名算法，载荷包含用户标识、角色和过期时间等声明信息，签名则使用密钥对头部和载荷进行加密生成。用户登录成功后，服务器生成JWT并返回给客户端。客户端在后续请求的HTTP头中携带该令牌，服务器通过验证签名和过期时间来确认用户身份。本系统采用HMAC-SHA256算法对JWT进行签名，令牌有效期为八小时。由于JWT不依赖服务器端存储会话状态，因此天然支持分布式部署和跨域请求，非常适合前后端分离的架构。
2.4 基于最小二乘法的超声测距仪标定算法
超声测距仪的标定本质上是通过实验数据建立传感器测量值与真实距离之间的映射关系，并消除环境温度对测量结果的影响。本系统采用基于最小二乘法的线性回归模型，并辅以中位数绝对偏差法进行异常值剔除。
2.4.1 最小二乘法线性回归
最小二乘法是一种经典的参数估计方法，用于在给定一组观测数据时，找到最佳拟合函数使得观测值与函数值之差的平方和最小。设有一组观测数据对
3 系统需求分析
3.1 可行性分析
3.1.1 技术可行性
系统的技术可行性从开发语言、框架选型、数据库和部署环境四个方面进行分析。在开发语言方面，后端采用Python语言，其丰富的科学计算库和成熟的Web框架能够满足标定算法实现和API开发的需求。前端采用JavaScript和Vue 3框架，Vue的组合式API和响应式系统使得复杂交互界面的开发变得简洁高效。在框架选型方面，FastAPI框架的性能与Flask等传统框架相比具有明显优势，其异步特性和自动文档生成功能降低了开发调试的复杂度。SQLAlchemy作为功能完备的ORM框架，能够屏蔽不同数据库之间的语法差异，为后续数据库迁移提供便利。在数据库方面，SQLite作为轻量级嵌入式数据库，无需单独安装和维护，适合桌面级或小型局域网的部署场景。虽然SQLite在高并发写入场景下性能有限，但本系统的用户规模和操作频率完全在其承载能力之内。在部署环境方面，前后端分离的架构使得前端静态文件可以托管在Nginx等Web服务器中，后端API服务通过Uvicorn运行，所有组件均可运行在普通个人计算机或低配服务器上。综上所述，系统所应用的技术方案成熟、稳定，开发难度可控，技术可行性充分。
3.1.2 经济可行性
系统使用的所有软件和开发工具均为开源或免费版本。Python、FastAPI、SQLite、Vue 3、Element Plus等均采用MIT或BSD等宽松开源协议，可以免费用于商业和教育目的。开发环境只需要一台普通个人计算机，无需购买昂贵的专用硬件或软件许可证。部署时，若局域网内已有服务器，可以直接部署；若没有专用服务器，也可以在一台测试电脑上运行后端服务和前端开发服务器，供少量用户同时访问。系统的维护成本主要体现在数据备份和软件升级方面，工作量较小，具有很高的经济可行性。
3.1.3 操作可行性
操作可行性主要评估目标用户是否能够方便地使用本系统。本系统采用Web界面，用户无需安装任何客户端软件，只需使用现代浏览器访问指定网址即可开始操作。系统的功能菜单按照标定工作的自然流程组织，即先创建传感器、再创建任务、然后录入数据、执行计算、最后查看结果和导出报告，符合操作人员的思维习惯。对于批量数据录入，系统提供了CSV导入功能，用户可以使用Excel或任何文本编辑器按照模板准备数据，降低了手动输入的工作量。系统还提供了模拟数据生成功能，方便用户在缺少真实数据时进行功能体验和流程验证，具备良好的操作可行性。
3.2 功能需求分析
本系统的目标用户主要包括普通操作人员和管理员两类角色。普通操作人员需要进行传感器档案维护、标定任务创建、采样数据录入、标定计算执行以及标定报告查看与下载等操作。
图4.4用户用例图
管理员除上述功能外，还需要具备用户管理、数据全局审计和强制删除等权限。
图4.5管理员用例图
4 概要设计
4.1 系统架构设计
本系统采用前后端分离的分层架构，自上而下分为表示层、业务逻辑层、数据访问层和数据存储层。表示层即前端用户界面，运行在浏览器中，负责与用户进行交互、采集输入数据以及通过图表展示标定结果。表示层通过HTTP协议调用后端提供的RESTful API接口，不直接访问数据库。业务逻辑层位于后端服务中，包含认证服务、传感器服务、任务服务、标定计算服务、报告服务等模块，负责实现具体的业务规则和算法。数据访问层基于SQLAlchemy ORM实现，负责将Python对象与数据库表记录进行映射转换，隔离了业务逻辑与具体数据库操作的细节。数据存储层采用SQLite数据库文件，存储用户信息、传感器档案、任务数据、采样记录、标定结果和报告记录等持久化数据。
系统整体的数据流向如下：用户在浏览器中填写表单或点击按钮，前端收集数据后构造JSON请求，通过fetch API发送到后端的对应接口。后端接口接收到请求后，首先通过依赖注入系统提取JWT令牌并验证用户身份，然后调用相应的服务层函数。服务层函数根据业务逻辑可能需要查询数据库、执行标定算法或生成报告文件。数据库操作通过ORM会话完成，标定算法则在服务层内通过独立的数学工具函数实现。服务层将处理结果返回给接口层，接口层将结果封装为统一的响应格式后返回前端。前端根据响应更新界面或显示提示信息。
这种分层架构具有以下优点：各层职责清晰，便于分工开发和并行调试；业务逻辑与界面分离，使得界面调整不影响核心算法；API接口可以被多个前端客户端复用，例如未来可以开发移动端应用；系统易于扩展，新增功能只需增加对应的接口和服务模块。
图4.1系统架构图
4 .2 系统总体功能设计
系统总体功能划分为五个核心模块：数据采集管理模块、标定核心处理模块、结果输出模块、系统管理模块和辅助功能模块。
|---|---|
| |
| | |
图4.2系统功能模块图
数据采集管理模块负责传感器档案的维护和采样数据的录入。该模块提供传感器信息的增删改查功能，记录型号、唯一编号、量程范围、安装方式等关键属性，并支持传感器的启用或停用。在数据采集方面，模块既允许用户通过动态表单手动录入多个标准距离点及对应的多次测量值，也支持CSV文件的批量导入，能够自动解析文件内容并校验数据格式。此外，模块还集成了模拟数据生成功能，可根据传感器量程自动产生均匀分布的标准距离点和带有模拟误差的测量值，方便用户快速体验标定流程。所有采集到的数据经过量程范围和完整性校验后，以事务方式批量存入数据库，保证数据的一致性。
标定核心处理模块是整个系统的计算中枢，负责执行标定算法并输出修正参数。该模块首先从数据库加载指定任务的所有标定点和测量记录，然后依次进行数据完整性校验、异常值剔除、各点均值计算、线性回归拟合比例系数与零点偏移、温度补偿系数拟合、修正后误差计算以及达标判定。整个计算过程采用事务机制，确保计算失败时不会产生不完整的结果数据。计算完成后，模块将零点偏移、比例系数、温度补偿系数、标定前后平均绝对误差、标定前后最大绝对误差、是否达标等指标存入标定结果表，同时生成用于前端绘图的JSON数据。该模块的设计充分考虑了算法的鲁棒性，对数据不足、拟合奇异等异常情况均有相应的错误处理。
结果输出模块负责标定结果的可视化展示、数据导出和报告生成。该模块通过RESTful API向前端提供标定结果数据和图表数据，前端使用ECharts库绘制误差折线图、误差柱状图和温度趋势图，直观展示标定前后误差的变化趋势以及与温度的关系。模块还支持将标定参数和误差明细导出为CSV文件，便于用户离线分析。报告生成功能根据标定结果自动生成Markdown格式的标定报告，报告包含任务信息、传感器信息、标定参数、误差指标以及误差对比图表，同时使用Matplotlib库生成三张PNG图表并保存到文件系统，用户可以通过浏览器下载报告文件。所有生成的报告记录均存入数据库，支持历史查询和再次下载。
系统管理模块负责用户认证、权限控制、日志记录和系统配置。用户认证采用JWT无状态方案，用户登录成功后获得令牌，后续请求需在HTTP头中携带该令牌。权限控制通过后端依赖注入实现，普通用户只能访问和操作自己名下的传感器和任务，管理员可以查看和管理所有用户的数据。日志记录功能将用户的关键操作（如登录、创建传感器、执行标定、删除数据等）写入日志文件，便于事后审计。系统配置功能允许管理员修改标定阈值、数据完整性校验参数、JWT有效期等运行参数，配置修改后无需重启服务即可生效。
辅助功能模块提供历史查询、用户级参数配置和数据备份等辅助功能。历史查询功能允许用户按任务名称、批次编号、传感器型号等条件筛选历史标定任务，并以分页表格形式展示，点击任务可查看详细数据和标定结果。用户级参数配置允许普通用户个性化设置默认的标定阈值、图表显示风格等，这些配置存储在以用户为维度的配置表中，用户登录后自动加载。数据备份功能为管理员提供数据库和报告文件的打包下载，支持手动触发备份，生成的ZIP压缩包包含SQLite数据库文件和reports目录，可用于数据恢复。
上述五个模块共同构成了完整的标定业务闭环。为了更直观地理解系统的操作流程，下图4.3给出了从创建传感器到生成标定报告的完整业务流程图。
图4.3业务流程图
4.3 数据库设计
4.3.1 概念结构设计
概念结构设计的目标是抽象出系统中需要存储的实体以及实体之间的联系，形成独立于具体数据库管理系统的信息模型。本系统中主要包含七个实体：
用户实体是系统的使用者，包含用户标识、用户名、密码哈希值、角色和账号状态等属性。用户与传感器之间存在一对多的拥有关系，即一个用户可以拥有多个传感器，但一个传感器只能属于一个用户。用户与标定任务之间也存在一对多的关系，一个用户可以创建多个标定任务。
传感器实体代表待标定的超声测距仪设备，包含型号、唯一编号、量程下限、量程上限、安装方式、备注和启用状态等属性。传感器与标定任务之间是一对多的关系，一个传感器可以被用于多个标定任务，但每个标定任务只能关联一个传感器。
标定任务实体是标定过程的组织单元，包含任务名称、批次编号、环境说明、状态和所属用户等属性。任务与标定点之间是一对多的关系，一个任务包含多个标准距离点。
标定点实体代表一个特定标准距离下的测量点，包含标准距离值和测量时的环境温度。标定点与测量记录之间是一对多的关系，一个标定点对应多次重复测量记录。
测量记录实体是单次测量结果的记录，包含测量序号和测量距离值。
标定结果实体存储标定计算得到的参数和指标，包含零点偏移、比例系数、温度补偿系数、标定前后的平均绝对误差和最大绝对误差、是否达标、详细摘要和图表数据等属性。标定结果与标定任务之间是一对一的关系，一个任务最多只有一个标定结果。
报告文件实体记录生成的报告信息，包含报告名称、文件名、图表包名称、结论和生成时间等属性。报告文件与标定任务之间是一对多的关系，一个任务可以生成多份报告。
图4.4系统E-R图
4.3.2 逻辑结构设计
逻辑结构设计将概念模型转换为关系数据库中的表结构。本系统共设计七张数据表，分别对应上述七个实体。下面逐一说明每张表的字段定义、数据类型、约束条件以及表之间的外键关联。
用户信息表存储系统所有用户的基本信息，包括登录账号、加密密码、真实姓名等，通过角色字段区分普通操作员、高级管理员，适配不同权限管控需求。详情如表4.1用户信息表所示。
表4.1 用户表(user)
|------------|-----------|-----|------|----|-------------------------|
| 列名 | 类型 | 长度 | 能否为空 | 主键 | 备注 |
| id | bigint | - | 否 | 是 | 主键id（自增） |
| username | varchar | 50 | 否 | 否 | 登录用户名，唯一索引 |
| password | varchar | 128 | 否 | 否 | 加密后的登录密码（MD5/SHA256 加密） |
| full_name | varchar | 100 | 否 | 否 | 用户真实姓名 |
| role | varchar | 20 | 否 | 否 | 角色 |
| created_at | timestamp | - | 否 | 否 | 账号创建时间 |
| updated_at | timestamp | - | 是 | 否 | 账号信息更新时间 |
| phone | varchar | 20 | 是 | 否 | 联系电话（选填） |
设备信息表存储待标定超声测距仪的基础信息，包括设备型号、出厂编号、所属批次等，是标定操作的核心关联依据。详情如表4.2设备信息表所示。
表4.2设备信息表 (device)
|-----------------|---------|-----|------|----|-------------|
| 列名 | 类型 | 长度 | 能否为空 | 主键 | 备注 |
| id | bigint | - | 否 | 是 | 主键id（自增） |
| device_code | varchar | 50 | 否 | 否 | 设备出厂编号，唯一索引 |
| model | varchar | 100 | 否 | 否 | 超声测距仪型号 |
| batch_no | varchar | 50 | 是 | 否 | 生产批次号 |
| production_date | date | - | 是 | 否 | 设备生产日期 |
| status | varchar | 20 | 否 | 否 | 设备状态 |
| bind_user_id | bigint | - | 是 | 否 | 关联操作员 id |
| remark | varchar | 255 | 是 | 否 | 设备备注 |
标定参数表存储标定过程中所需的配置参数，包括标定量程、温度补偿系数、校准点数量等，支持不同设备的个性化参数配置。详情如表4.3标定参数表所示。
表4.3标定参数表 (calibration_param)
|--------------------|-----------|----|------|----|------------|
| 列名 | 类型 | 长度 | 能否为空 | 主键 | 备注 |
| id | bigint | - | 否 | 是 | 主键 id（自增） |
| device_id | bigint | - | 否 | 否 | 关联设备 id |
| range_min | float | - | 否 | 否 | 标定最小量程 |
| range_max | float | - | 否 | 否 | 标定最大量程 |
| temp_compensate | float | - | 否 | 否 | 温度补偿系数 |
| calibration_points | int | - | 否 | 否 | 校准点数量 |
| create_user_id | bigint | - | 否 | 否 | 创建参数的用户 id |
| create_time | timestamp | - | 否 | 否 | 参数创建时间 |
标定记录表存储每次标定操作的核心结果数据，包括标定时间、标定人员、标定精度、误差值等，是标定结果追溯的核心表。详情如表4.4标定记录表所示。
表4.4标定记录表 (calibration_record)
|-------------------|-----------|-----|------|----|-------------|
| 列名 | 类型 | 长度 | 能否为空 | 主键 | 备注 |
| id | bigint | - | 否 | 是 | 主键 id（自增） |
| device_id | bigint | - | 否 | 否 | 关联设备 id |
| param_id | bigint | - | 否 | 否 | 关联标定参数 id |
| calibrate_user_id | bigint | - | 否 | 否 | 标定人员 id |
| calibrate_time | timestamp | - | 否 | 否 | 标定开始时间 |
| finish_time | timestamp | - | 否 | 否 | 标定结束时间 |
| accuracy | float | - | 否 | 否 | 标定精度（单位：mm） |
| max_error | float | - | 否 | 否 | 最大标定误差 |
| result | varchar | 20 | 否 | 否 | 标定结果 |
| report_path | varchar | 255 | 是 | 否 | 标定报告存储路径 |
操作日志表存储系统所有操作行为记录，包括用户登录、参数修改、标定操作等，用于行为追溯和故障排查。详情如表4.5操作日志表所示。
表4.5操作日志表 (operation_log)
|----------------|-----------|-----|------|----|-----------|
| 列名 | 类型 | 长度 | 能否为空 | 主键 | 备注 |
| id | bigint | - | 否 | 是 | 主键 id（自增） |
| user_id | bigint | - | 否 | 否 | 操作用户 id |
| operation_type | varchar | 50 | 否 | 否 | 操作类型 |
| operation_desc | varchar | 255 | 否 | 否 | 操作描述 |
| operation_time | timestamp | - | 否 | 否 | 操作时间 |
| ip_address | varchar | 50 | 是 | 否 | 操作 IP 地址 |
5 详细设计
5.1 数据预处理与完整性校验
在正式执行标定计算之前，系统首先对输入数据进行完整性校验。校验规则如下：一个任务至少包含五个不同的标准距离点，每个标准距离点至少有三条测量记录，所有测量值必须在传感器量程范围内。如果任一条件不满足，系统将拒绝计算并返回具体的错误提示。这一设计避免了因数据不足或数据无效而导致的错误拟合。
对于满足完整性要求的数据，系统进一步进行预处理：将每个标准距离点下的多次测量值收集为数组
5.2 模型构建
本项目的标定算法综合考虑了超声测距仪在实际测量中面临的多种干扰因素，主要包括随机测量噪声与偶然离群值、个体比例误差与零点偏移、环境温度引起的声速漂移以及数据完整性不足等四个方面。其中，随机噪声和偶然离群值主要来源于多路径反射、电磁干扰或环境遮挡，会严重拉偏均值和回归结果；个体比例误差与零点偏移源于不同传感器电子元件差异、谐振频率偏差及安装角度等因素，导致测量值与真实距离之间存在固定的灵敏度偏差和零位误差；温度漂移则因超声波传播速度随温度变化以及传感器内部电子元件的温漂特性，使得测量结果随温度波动而产生系统性偏差；而数据完整性不足表现为标定点数量过少或重复测量次数不足，直接影响拟合结果的稳定性和统计意义。这些干扰因素相互交织，需在标定算法中系统性地加以抑制和补偿。采用三步标定算法，依次处理上述干扰因素。
5.3.4 标定计算流程
标定计算流程是系统的核心业务逻辑，负责将采样数据转换为修正参数和误差指标。用户选择一个已完成数据录入的任务，点击"执行标定计算"按钮后，后端依次执行以下步骤：加载任务的所有标定点和测量记录、校验数据完整性（点数≥5，每点重复≥3）、对每个点的测量值进行异常值剔除、计算各点均值、利用最小二乘法拟合线性方程得到比例系数和零点偏移、拟合温度与原始误差的关系得到温度补偿系数、计算修正后的误差、评估平均绝对误差和最大绝对误差、与阈值比较得出是否达标的结论。计算过程中任何步骤失败都会返回具体错误信息，成功后将结果存入数据库并更新任务状态为"已完成"。标定计算流程图如下：
图5.4 标定计算流程图
该流程中，异常值剔除采用中位数绝对偏差法，不依赖正态分布假设，对现场标定中可能出现的偶然误差具有良好的鲁棒性。线性回归和温度补偿均使用最小二乘法，计算效率高且易于理解。整个流程被包裹在数据库事务中，确保标定结果与任务状态同步更新，避免出现部分完成的不一致状态。

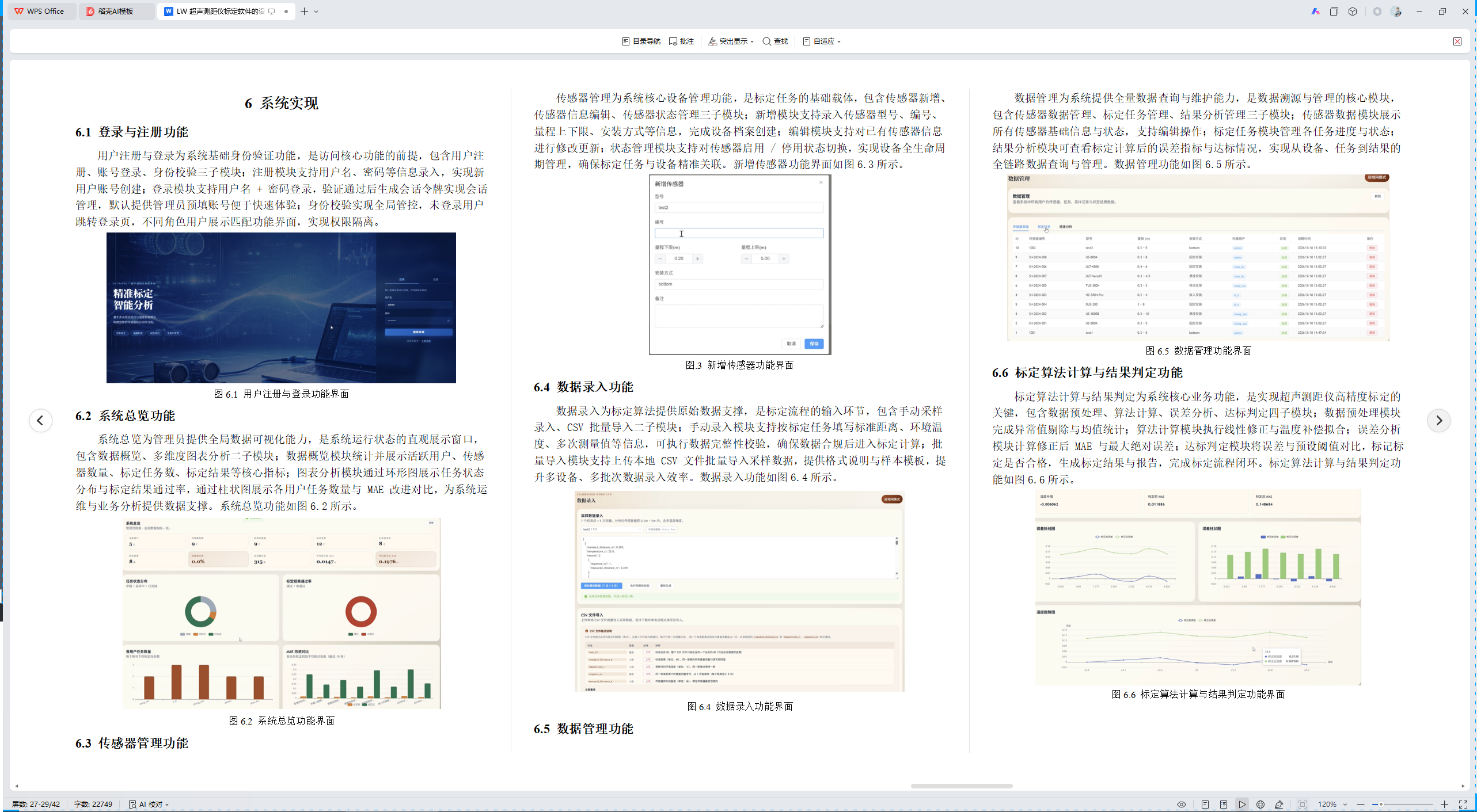

6 系统实现
6 .1 登录与注册 功能
用户注册与登录为系统基础身份验证功能，是访问核心功能的前提，包含用户注册、账号登录、身份校验三子模块；注册模块支持用户名、密码等信息录入，实现新用户账号创建；登录模块支持用户名 + 密码登录，验证通过后生成会话令牌实现会话管理，默认提供管理员预填账号便于快速体验；身份校验实现全局管控，未登录用户跳转登录页，不同角色用户展示匹配功能界面，实现权限隔离。
图6.1 用户注册与登录功能界面
6 .2 系统总览功能
系统总览为管理员提供全局数据可视化能力，是系统运行状态的直观展示窗口，包含数据概览、多维度图表分析二子模块；数据概览模块统计并展示活跃用户、传感器数量、标定任务数、标定结果等核心指标；图表分析模块通过环形图展示任务状态分布与标定结果通过率，通过柱状图展示各用户任务数量与 MAE 改进对比，为系统运维与业务分析提供数据支撑。系统总览功能如图6.2所示。
图6.2 系统总览功能界面
6 .3 传感器管理功能
传感器管理为系统核心设备管理功能，是标定任务的基础载体，包含传感器新增、传感器信息编辑、传感器状态管理三子模块；新增模块支持录入传感器型号、编号、量程上下限、安装方式等信息，完成设备档案创建；编辑模块支持对已有传感器信息进行修改更新；状态管理模块支持对传感器启用 / 停用状态切换，实现设备全生命周期管理，确保标定任务与设备精准关联。新增传感器功能界面如图6.3所示。
图.3 新增传感器功能界面
6 .4 数据录入 功能
数据录入为标定算法提供原始数据支撑，是标定流程的输入环节，包含手动采样录入、CSV 批量导入二子模块；手动录入模块支持按标定任务填写标准距离、环境温度、多次测量值等信息，可执行数据完整性校验，确保数据合规后进入标定计算；批量导入模块支持上传本地 CSV 文件批量导入采样数据，提供格式说明与样本模板，提升多设备、多批次数据录入效率。数据录入功能如图6.4所示。
图6.4 数据录入功能界面
6 .5 数据管理功能
数据管理为系统提供全量数据查询与维护能力，是数据溯源与管理的核心模块，包含传感器数据管理、标定任务管理、结果分析管理三子模块；传感器数据模块展示所有传感器基础信息与状态，支持编辑操作；标定任务模块管理各任务进度与状态；结果分析模块可查看标定计算后的误差指标与达标情况，实现从设备、任务到结果的全链路数据查询与管理。数据管理功能如图6.5所示。
图6.5 数据管理功能界面
6 .6 标定算法计算与结果判定功能
标定算法计算与结果判定为系统核心业务功能，是实现超声测距仪高精度标定的关键，包含数据预处理、算法计算、误差分析、达标判定四子模块；数据预处理模块完成异常值剔除与均值统计；算法计算模块执行线性修正与温度补偿拟合；误差分析模块计算修正后 MAE 与最大绝对误差；达标判定模块将误差与预设阈值对比，标记标定是否合格，生成标定结果与报告，完成标定流程闭环。标定算法计算与结果判定功能如图6.6所示。
图6.6 标定算法计算与结果判定功能界面
7 总结与展望
7 .1 总结
本文围绕超声测距仪的标定需求，设计并实现了一套完整的标定软件系统。全文从需求分析、系统架构、数据库设计、核心算法、前后端实现到系统测试，系统地阐述了软件的开发过程。
在需求分析阶段，本文明确了系统的功能需求和可行性条件，将标定流程分解为传感器管理、任务管理、数据录入、标定计算、结果分析和报告导出六个主要环节，并区分了普通用户和管理员的不同权限要求。
在系统设计阶段，本文提出了前后端分离的分层架构，后端采用FastAPI框架提供RESTful API，前端采用Vue 3框架构建用户界面。数据库设计遵循规范化原则，共设计七张数据表，并通过外键和约束保证数据完整性。实体关系图和用例图清晰地展示了系统的数据结构和功能边界。
在核心算法设计方面，本文提出了三步标定模型。第一步采用中位数绝对偏差法剔除测量数据中的异常值，提高数据质量。第二步利用最小二乘线性回归拟合传感器测量值与真实距离之间的线性关系，得到比例系数和零点偏移。第三步通过分析误差与温度的关系，拟合温度补偿系数，对测量结果进行温漂校正。算法还引入了平均绝对误差和最大绝对误差两个评价指标，并与零点零五米的阈值进行比较，给出标定是否通过的明确结论。
在系统实现方面，本文完成了全部后端代码和前端代码的编写。后端实现了多个路由模块，涵盖认证、传感器、任务、测量数据、标定计算、报告和管理等全部功能。前端实现了九个主要视图页面，配合多个可复用组件，提供了完整的用户交互体验。种子数据脚本能够快速生成演示数据，便于系统演示和功能验证。
经过系统测试，该软件能够稳定运行，标定算法在不同量程的传感器数据上均能正确计算出修正参数，修正后的平均绝对误差相比修正前有明显下降，满足设计要求。
7 .2 展望
尽管本系统已经实现了超声测距仪标定的核心功能，并在测试中取得了良好的效果，但仍有一些方向值得进一步研究和改进。
首先，在传感器适配方面，本系统目前仅针对超声测距仪设计，标定算法基于线性回归假设。然而，其他类型的测距传感器（如激光测距仪、红外测距仪）可能呈现不同的误差特性，例如非线性误差或距离相关的噪声模型。未来可以将系统扩展为通用的传感器标定平台，允许用户选择不同的标定模型（如多项式回归、分段线性、指数模型等），并通过插件机制接入新型传感器。
其次，在标定算法的优化方面，当前使用的温度补偿模型假设误差与温度呈线性关系，这在常规温度范围内基本适用，但在极端温度条件下可能存在偏差。未来可以引入更复杂的补偿模型，例如基于物理公式的声速校正与残差神经网络相结合的方法，利用少量实测数据微调模型参数，进一步提高温度补偿的精度。此外，还可以考虑湿度、气压等其他环境因素对标定结果的影响。
第三，在用户体验方面，本系统目前部署在局域网内，操作人员需要使用电脑浏览器访问。未来可以开发移动端应用程序（iOS/Android），利用手机摄像头扫描传感器二维码自动关联任务，通过蓝牙或WiFi直接读取测量数据，实现现场快速标定。同时，可以增加数据同步功能，允许用户在离线状态下录入数据，待网络恢复后自动上传。
第四，在系统智能化方面，可以引入机器学习方法辅助标定决策。例如，根据历史标定数据自动推荐最优的标定参数初始值；当用户录入的采样点分布不合理时，系统智能提示补充哪些距离点；通过分析大量标定结果，自动调整阈值参数以适应不同批次传感器的质量分布。
