前言
大家好啊，我是云泽Q，欢迎阅读我的文章，一名热爱计算机技术的在校大学生，喜欢在课余时间做一些计算机技术的总结性文章，希望我的文章能为你解答困惑~
一、USART在MCU中的架构位置
1.1 STM32F103ZET6整体架构

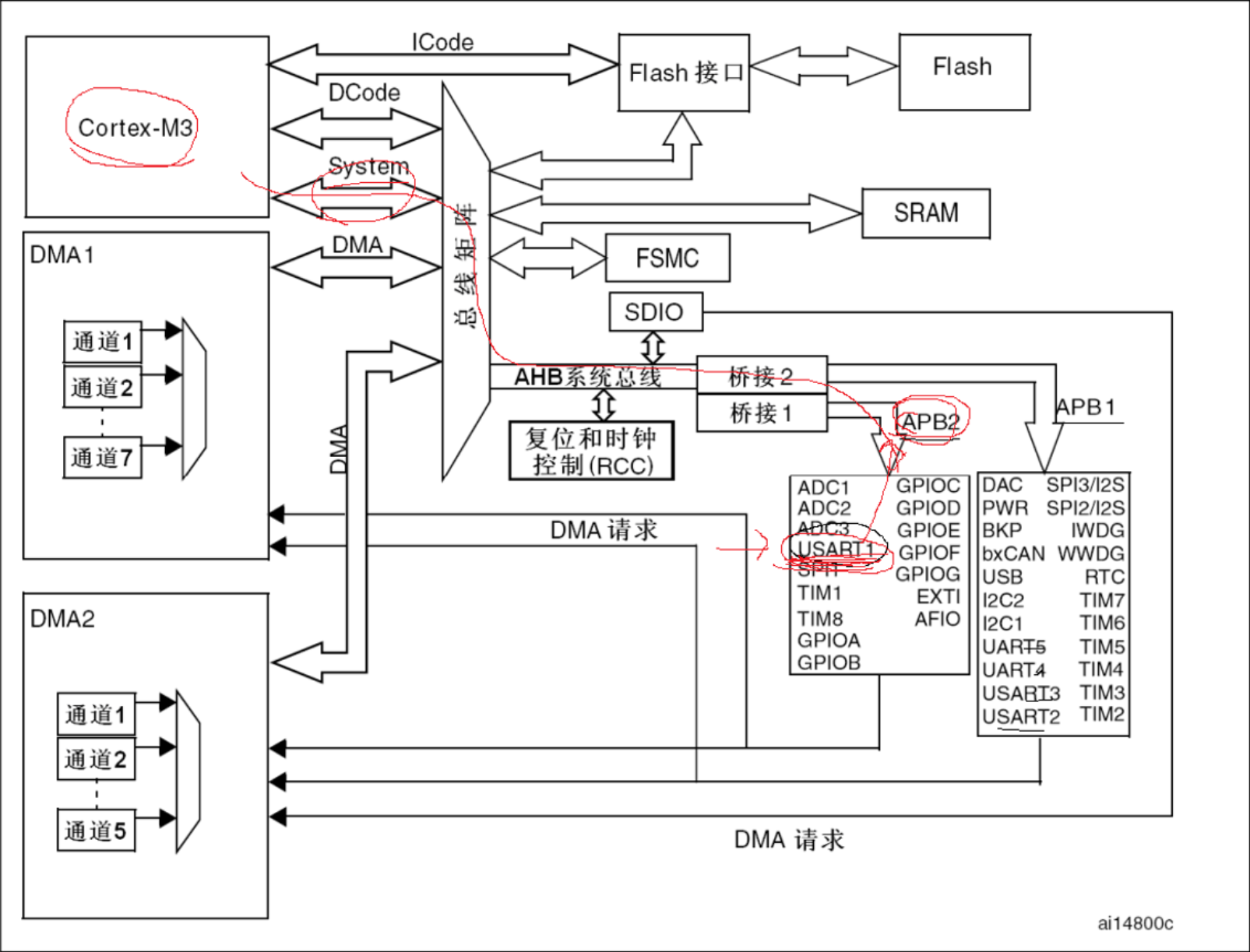

要理解串口（USART）是怎么工作的，首先得搞清楚它在整个MCU芯片里到底处在一个什么位置。我们来看STM32F103ZET6的整体架构图。
芯片的核心是一颗Cortex-M3内核（CPU），它通过多条总线与芯片内部的各种资源进行通信。这些总线包括：
- ICode总线：专门用于取指令，连接到Flash接口，再从Flash接口读取存储在Flash中的程序指令。
- DCode总线：专门用于数据访问，也连接到Flash接口和SRAM。
- System总线 ：这是CPU访问外设的主要通道，通过总线矩阵（交叉开关）可以路由到多个目标------包括SRAM、FSMC（灵活的静态存储控制器）、SDIO以及AHB系统总线。
- DMA总线：允许DMA控制器在不经过CPU的情况下，直接在内存和外设之间搬运数据。
所有这些总线最终通过总线矩阵进行交叉互联，确保CPU、DMA等多个主控方能够高效地访问不同的目标资源。
1.2 总线结构与USART的连接关系
在芯片内部，外设并不是直接挂在高速总线上的，而是通过桥接器（Bridge）分层连接的。
具体层级结构如下：
- AHB系统总线（Advanced High-performance Bus）：这是高速总线，连接着DMA控制器、RCC（复位和时钟控制模块）、FSMC等高速设备。
- 桥接1（Bridge 1）→ APB1：APB1是低速外设总线，上面挂载了USART2、USART3、UART4、UART5、TIM2~TIM7、I2C1/I2C2、SPI2/SPI3、USB、CAN、RTC、IWDG、WWDG等外设。
- 桥接2（Bridge 2）→ APB2 ：APB2是高速外设总线，上面挂载了USART1、ADC1/ADC2/ADC3、SPI1、TIM1/TIM8、GPIOA~GPIOG、EXTI、AFIO等外设。
这里有一个非常关键的知识点：USART1是挂在APB2上的，而USART2~USART5是挂在APB1上的。意味着USART1的工作时钟来自APB2总线时钟（最高72MHz），而USART2~5的工作时钟来自APB1总线时钟（最高36MHz）。所以在需要高波特率通信时，通常优先选择USART1。
1.3 USART与GPIO的引脚复用关系
USART作为一个片上外设，它本身只是一个芯片内部的硬件电路模块。那它是怎么把数据发到芯片外面去的呢？答案是通过GPIO引脚的复用功能。
每个USART模块对外通信至少需要两根线：
- TX（发送引脚）：负责将芯片内部的并行数据转换为串行信号后输出到芯片外部。
- RX（接收引脚）：负责将外部输入的串行信号送入芯片内部的接收电路。
具体到引脚层面，比如USART1的TX默认复用引脚是PA9 ，RX默认复用引脚是PA10。这些引脚本质上是GPIO引脚，但当它们被配置为复用功能（Alternate Function）时，就不再受普通GPIO输入输出寄存器控制，而是直接与USART模块内部的发送/接收控制器相连。
从GPIO内部结构图可以看到，引脚的信号通路经过了一个复用功能输出的通路，来自片上外设（USART）的信号通过这个通路驱动PMOS/NMOS管，最终在芯片引脚上产生高低电平的变化。
二、USART模块内部结构详解
2.1 USART作为独立硬件单元

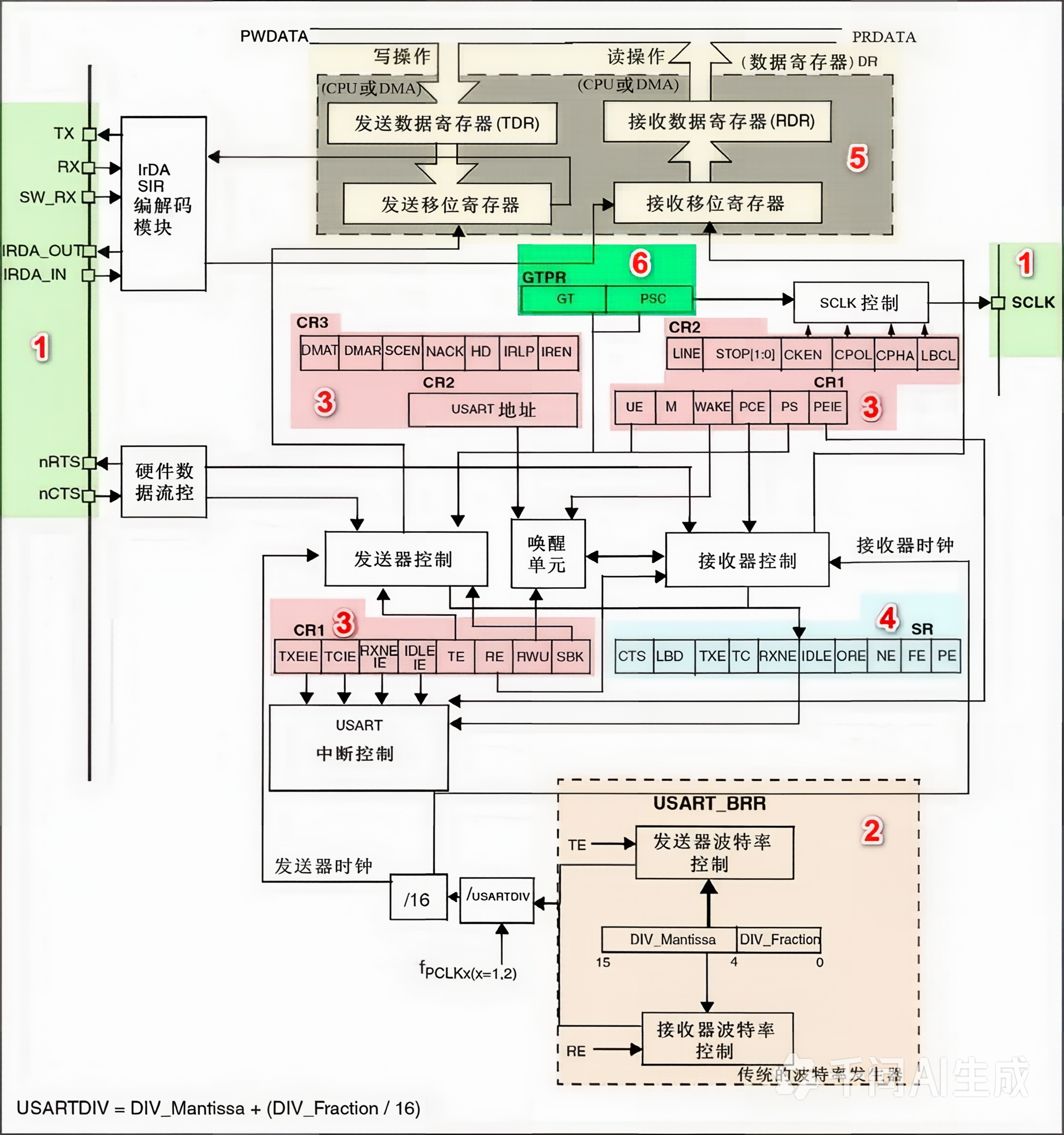

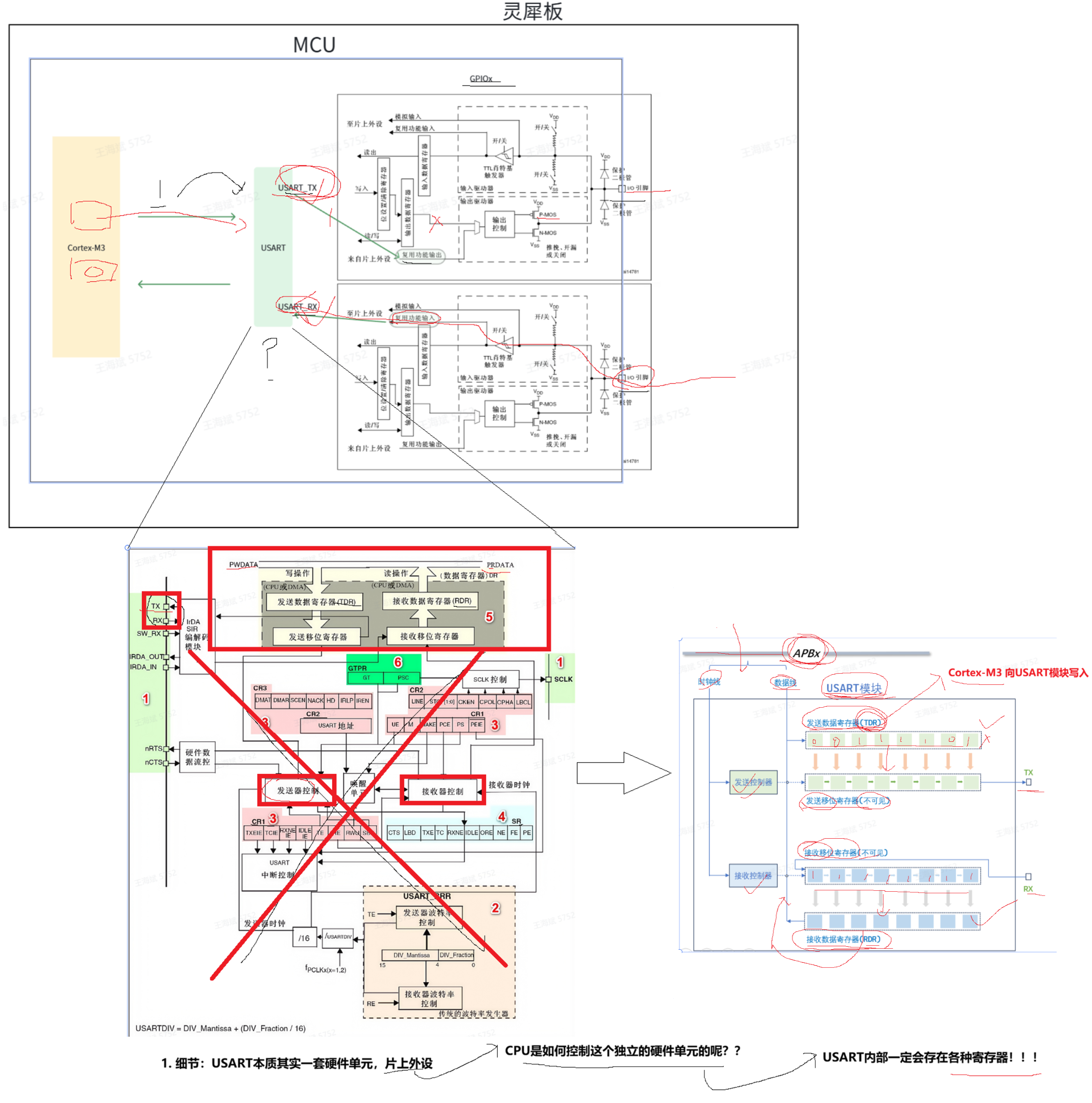

理解USART的第一步，要建立一个核心认知：USART本质上是一套独立的硬件单元，属于片上外设。它就像芯片内部的一个"小助手"，有自己独立的逻辑电路、寄存器和控制器。
CPU（Cortex-M3内核）并不直接参与每一个数据位的发送和接收过程。CPU要做的只是：
- 把要发送的数据写入USART的指定寄存器。
- 从USART的指定寄存器读取接收到的数据。
剩下的所有工作------把数据逐位移出、在引脚上产生高低电平、在引脚上检测高低电平并逐位收集、组装成完整字节------全部由USART硬件自主完成，无需人为干预。
那CPU是怎么控制这个独立硬件单元的呢？答案是通过寄存器。USART内部一定存在各种寄存器，CPU通过APBx总线（时钟线+数据线+控制线）对这些寄存器进行读写操作，从而实现配置和控制。
2.2 数据寄存器概览
USART内部包含大量寄存器，按照功能可以分为以下几大类：
这是用户编程时最常打交道的寄存器：
- 发送数据寄存器（TDR，Transmit Data Register）：CPU将要发送的数据写入这里。
- 接收数据寄存器（RDR，Receive Data Register）：CPU从这里读取接收到的数据。
- 发送移位寄存器（不可见）：TDR中的数据会被硬件自动转移到发送移位寄存器中，然后逐位移出到TX引脚。
- 接收移位寄存器（不可见）：从RX引脚逐位收到的数据先存放在这里，接收完整后自动转移到RDR。
注意：TDR和RDR在物理上共享同一个地址（即USART_DR寄存器的地址0x04）。对USART_DR执行写操作 时，数据进入TDR；执行读操作时，数据来自RDR。
2.3 数据寄存器（USART_DR）详解

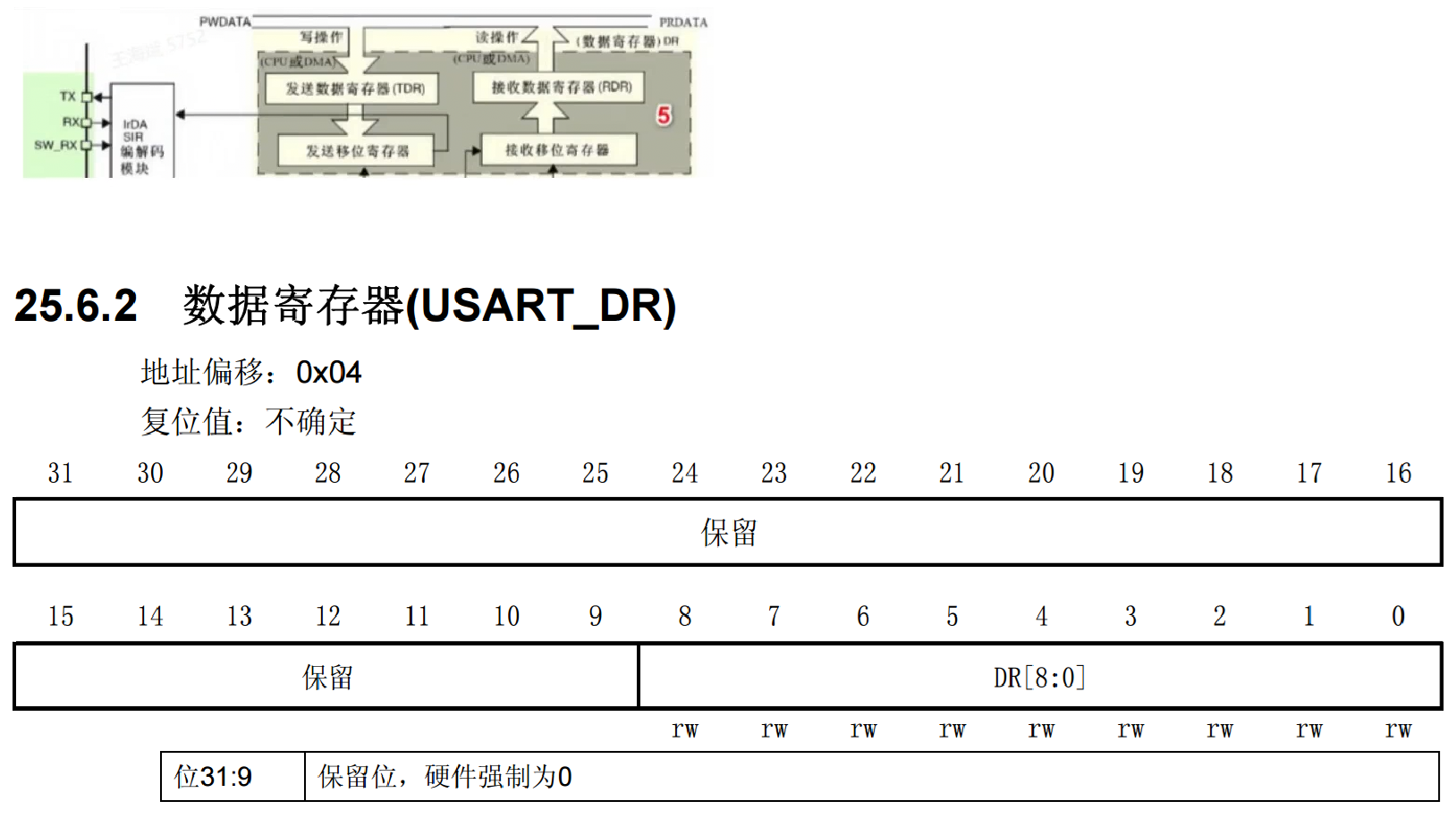

从官方参考手册中可以看到USART_DR的具体定义：
- 地址偏移：0x04
- 复位值：不确定
- 位8:0：DR8:0，可读可写（r/w），存放9位数据（当配置为8位数据模式时，有效位为DR7:0）
- 位31:9：保留位，硬件强制为0
这个寄存器是CPU与USART之间交换数据的唯一"窗口"。写它就是发数据，读它就是收数据。
三、数据发送过程详解
3.1 发送数据流程

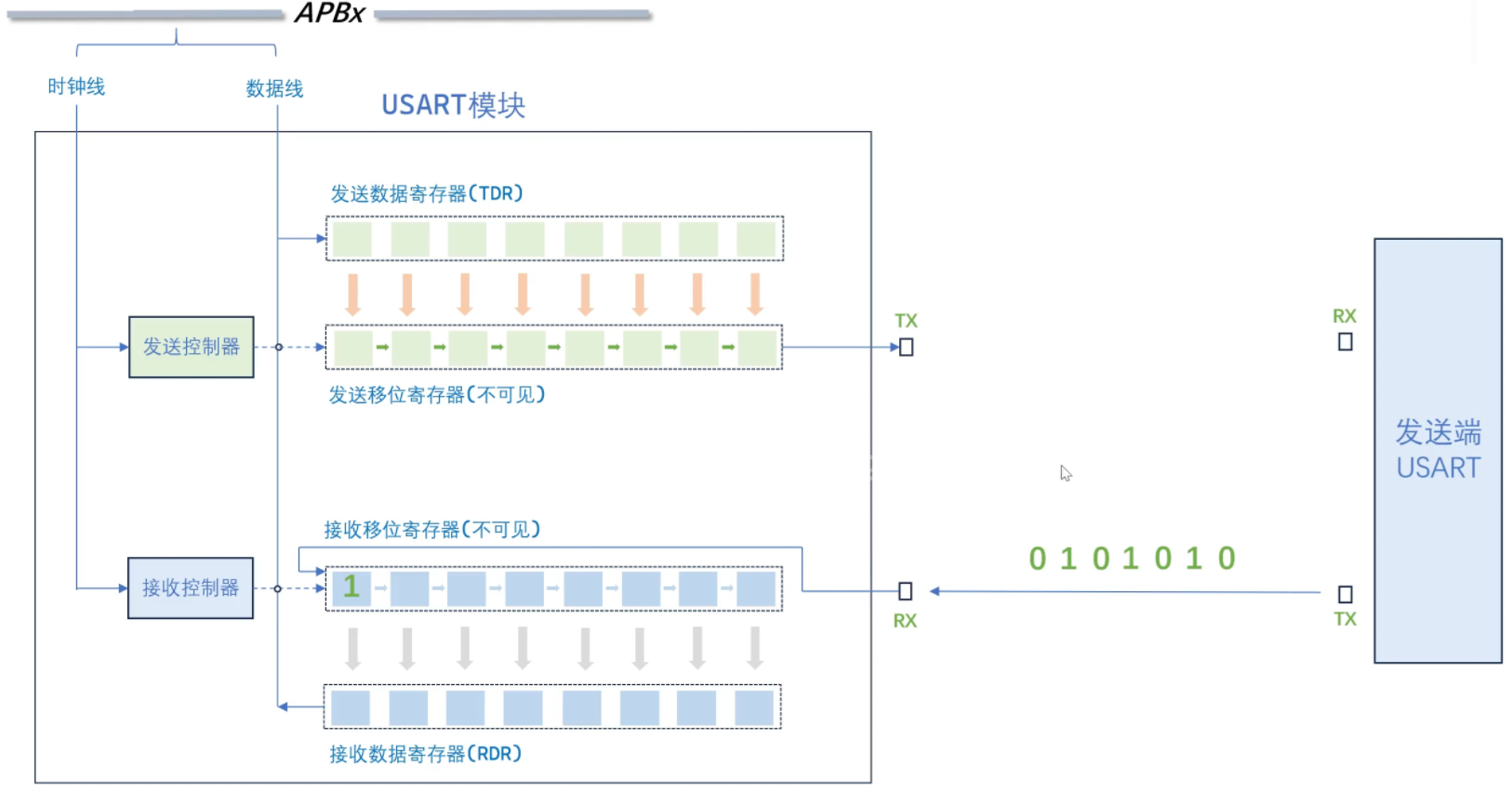

假设CPU要通过USART发送一个字节的数据0x55（二进制0101 0101），整个硬件流程如下：
第一步：CPU写入数据
CPU通过APBx总线，将数据0x55写入USART_DR寄存器（地址偏移0x04）。由于是写操作，数据实际上进入了发送数据寄存器（TDR）。
第二步：数据从TDR转移到发送移位寄存器
硬件自动将TDR中的数据一次性并行转移到发送移位寄存器中。这个移位寄存器对用户是不可见的（没有独立的地址，CPU无法直接访问它）。
第三步：发送控制器逐位输出

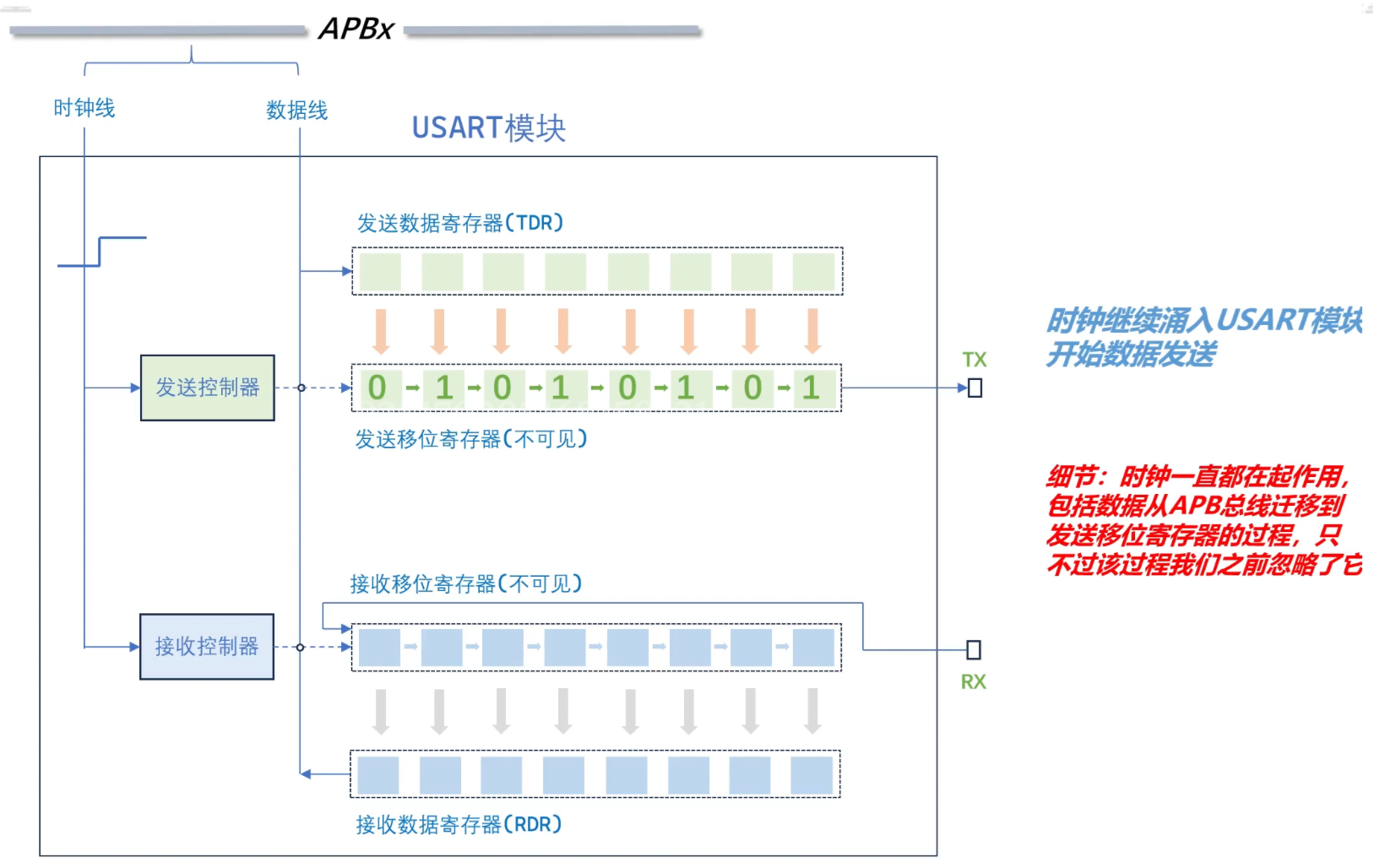

发送控制器在波特率发生器提供的时钟驱动下，将发送移位寄存器中的数据逐位从TX引脚输出：
- 每个时钟周期，移位寄存器向右移动一位。
- 当前最低位被送到TX引脚。
- 所谓的"输出1"，本质就是通过GPIO复用功能驱动PMOS管导通、NMOS管截止，使引脚输出高电平。
- 所谓的"输出0"，本质就是驱动NMOS管导通、PMOS管截止，使引脚输出低电平。

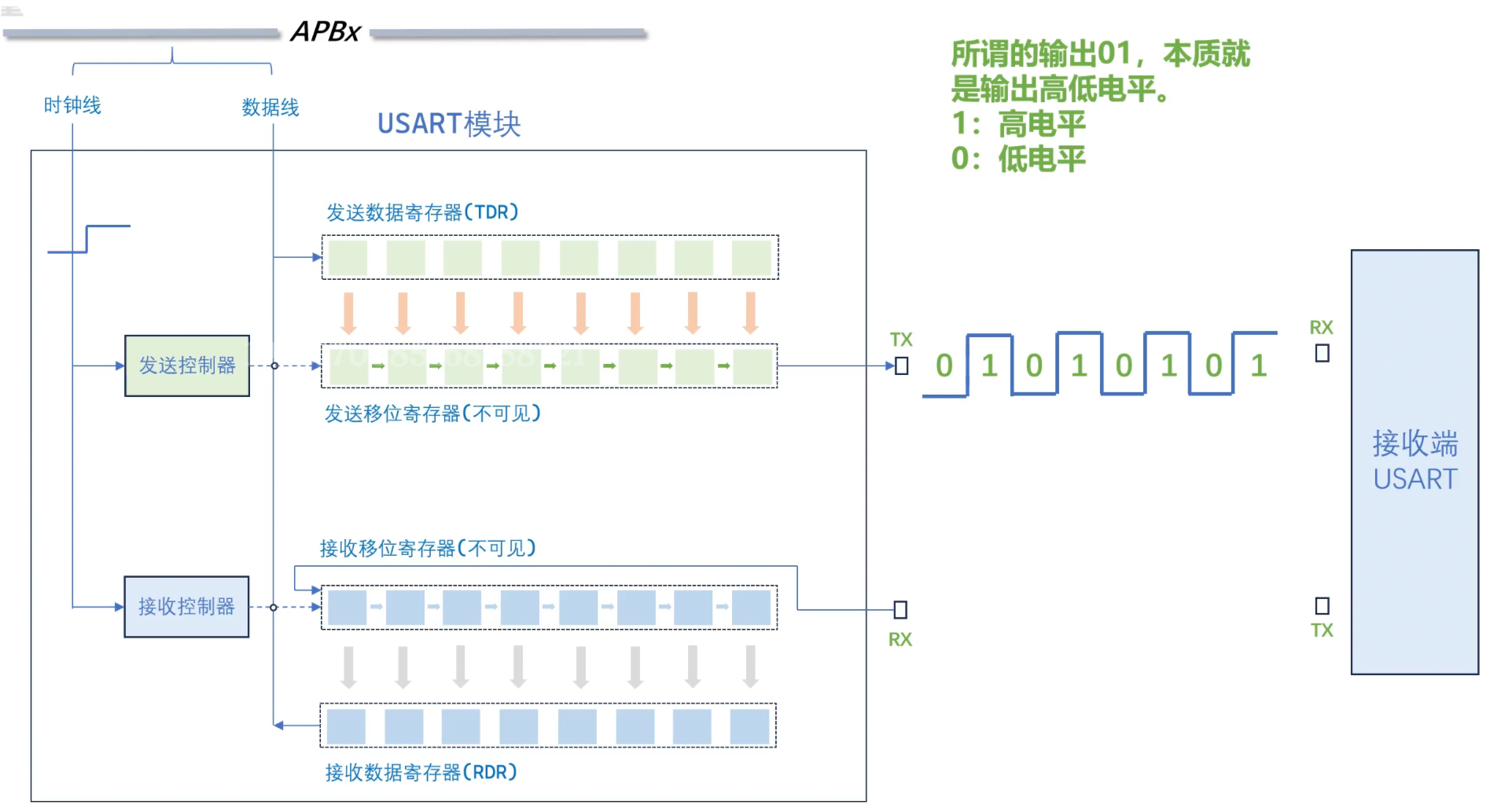

第四步：完整波形输出
在TX引脚上，你会看到一串方波信号，高电平代表1，低电平代表0，按照发送顺序依次排列。
关键细节：时钟一直都在起作用，包括数据从APB总线迁移到发送移位寄存器的过程，只不过这个过程（并行转移）非常快，之前我们忽略了它。
3.2 LSB优先发送模式

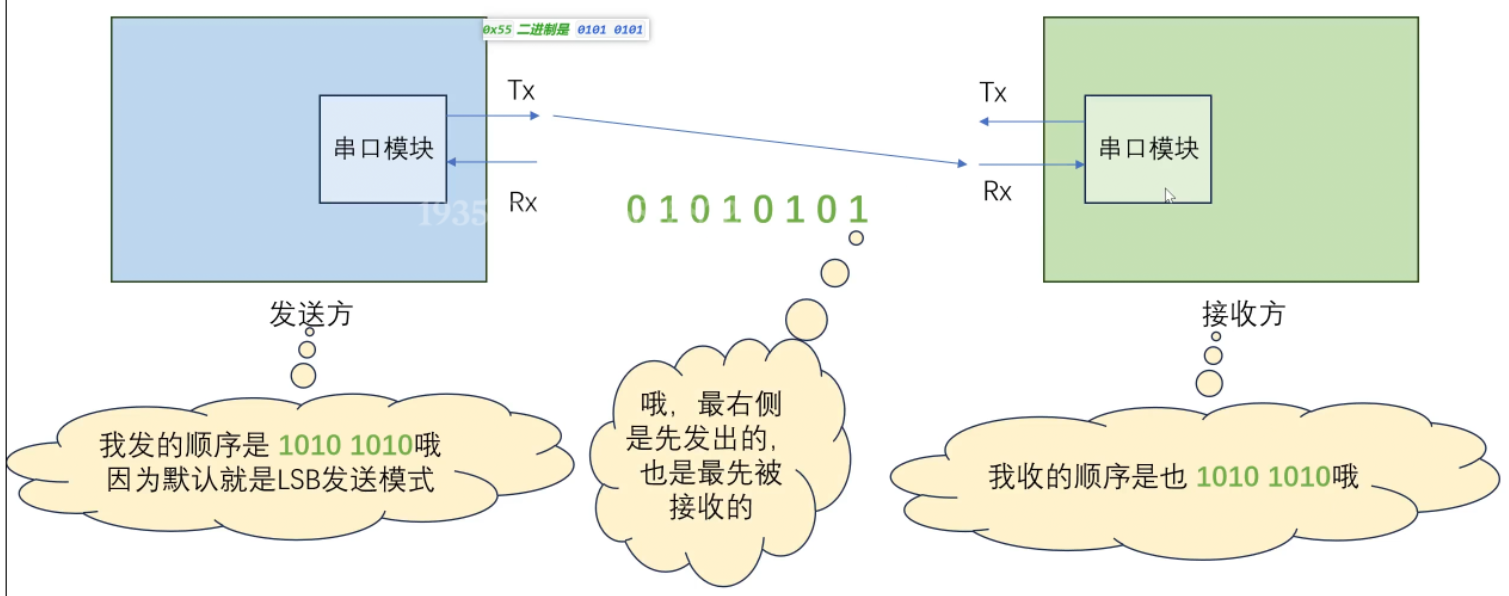

这里有一个非常重要的概念------LSB（Least Significant Bit，最低有效位）优先。
以0x55为例：
0x55 的二进制表示：0101 0101
↑ ↑
MSB(位7) LSB(位0)在默认的LSB发送模式下，最低位（最右边那位）最先被发送出去。所以实际在TX引脚上的发送顺序是：
发送顺序：1 → 0 → 1 → 0 → 1 → 0 → 1 → 0
(位0) (位1) (位2) (位3) (位4) (位5) (位6) (位7)也就是1010 1010。
从发送方的角度看："我发的顺序是10101010，因为默认就是LSB发送模式。"
从传输线上的角度看："最右侧那位最先发出，也最先被接收。"
从接收方的角度看："我收到的顺序也是10101010。"
接收方收到这8位数据后，按照LSB优先的规则重新组装：第一位放入位0，第二位放入位1......最终还原为0101 0101，也就是0x55。
四、数据接收过程详解
4.1 接收数据流程
接收过程是发送过程的逆操作，同样完全由硬件自主完成：
第一步：RX引脚检测电平变化
外部发送端的TX引脚输出的高低电平信号，通过导线连接到本地USART的RX引脚。RX引脚通过GPIO的复用功能输入通路，将电平信号送入接收控制器。

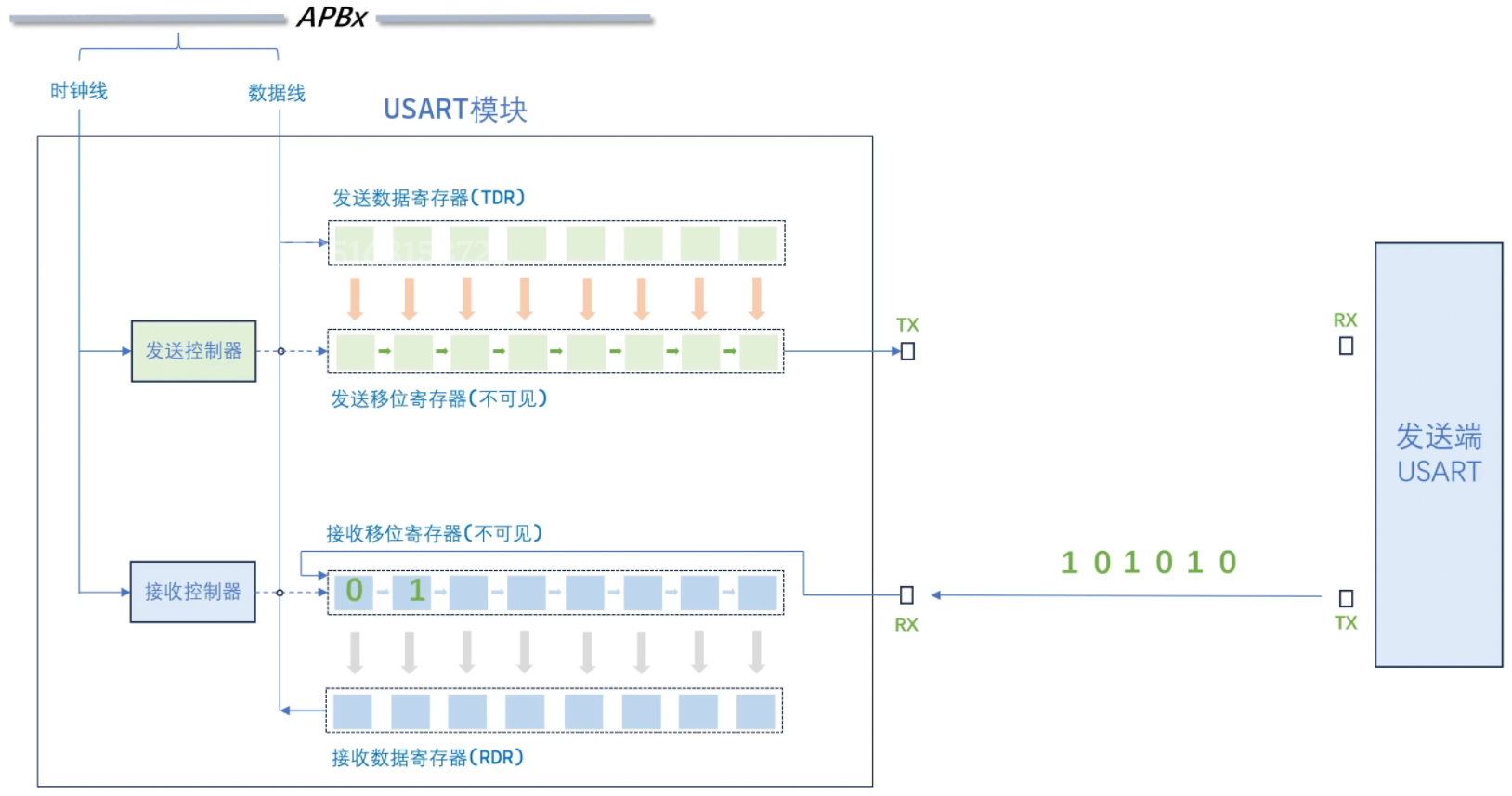

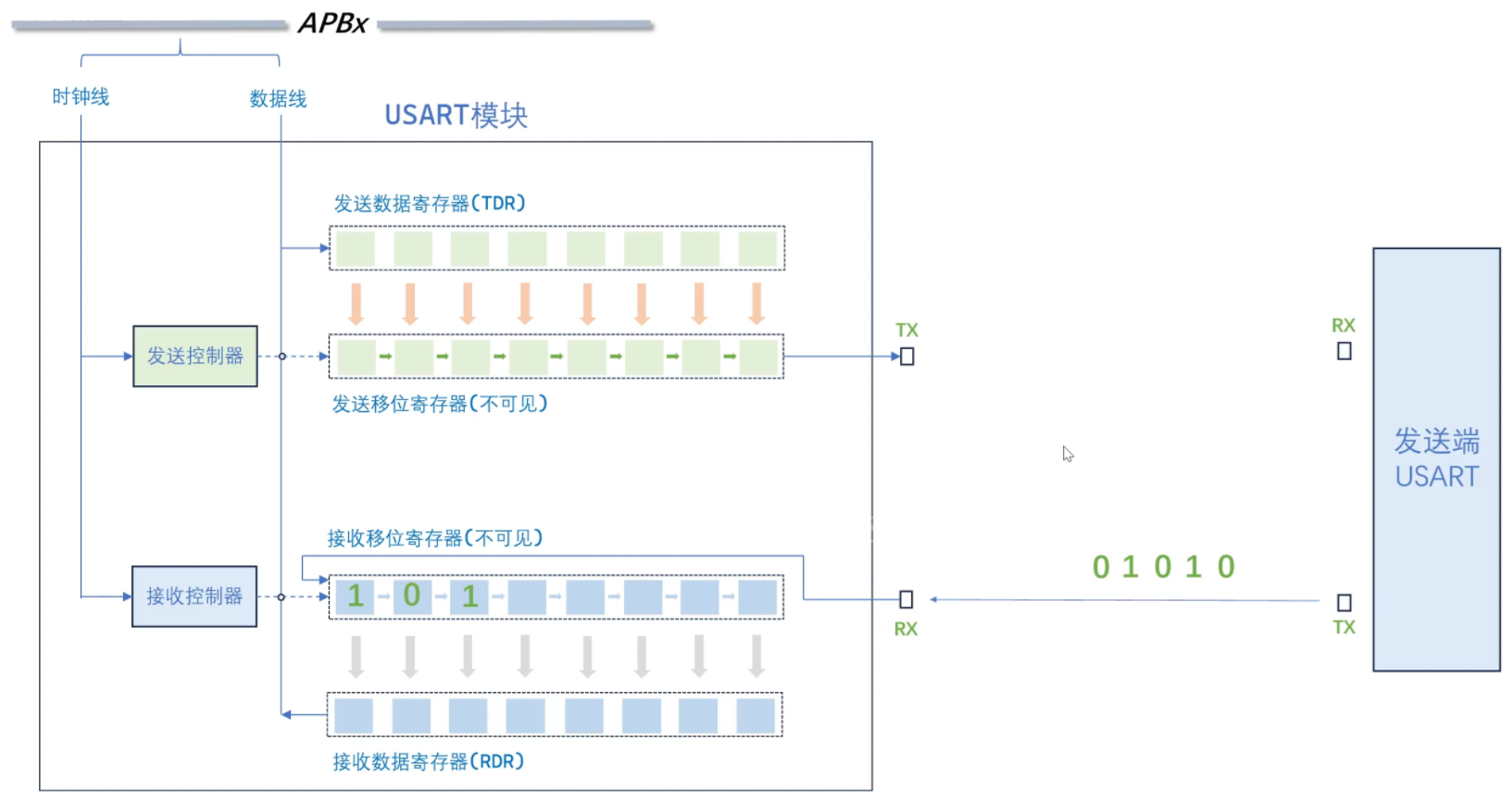

第二步：逐位移入接收移位寄存器
接收控制器在波特率发生器提供的接收器时钟驱动下，按照与发送端相同的波特率，逐位采样RX引脚上的电平：
- 每个时钟周期采样一次。
- 采样到的0或1被逐位移入接收移位寄存器。
- 接收移位寄存器同样对用户不可见。
第三步：完整字节转移到RDR

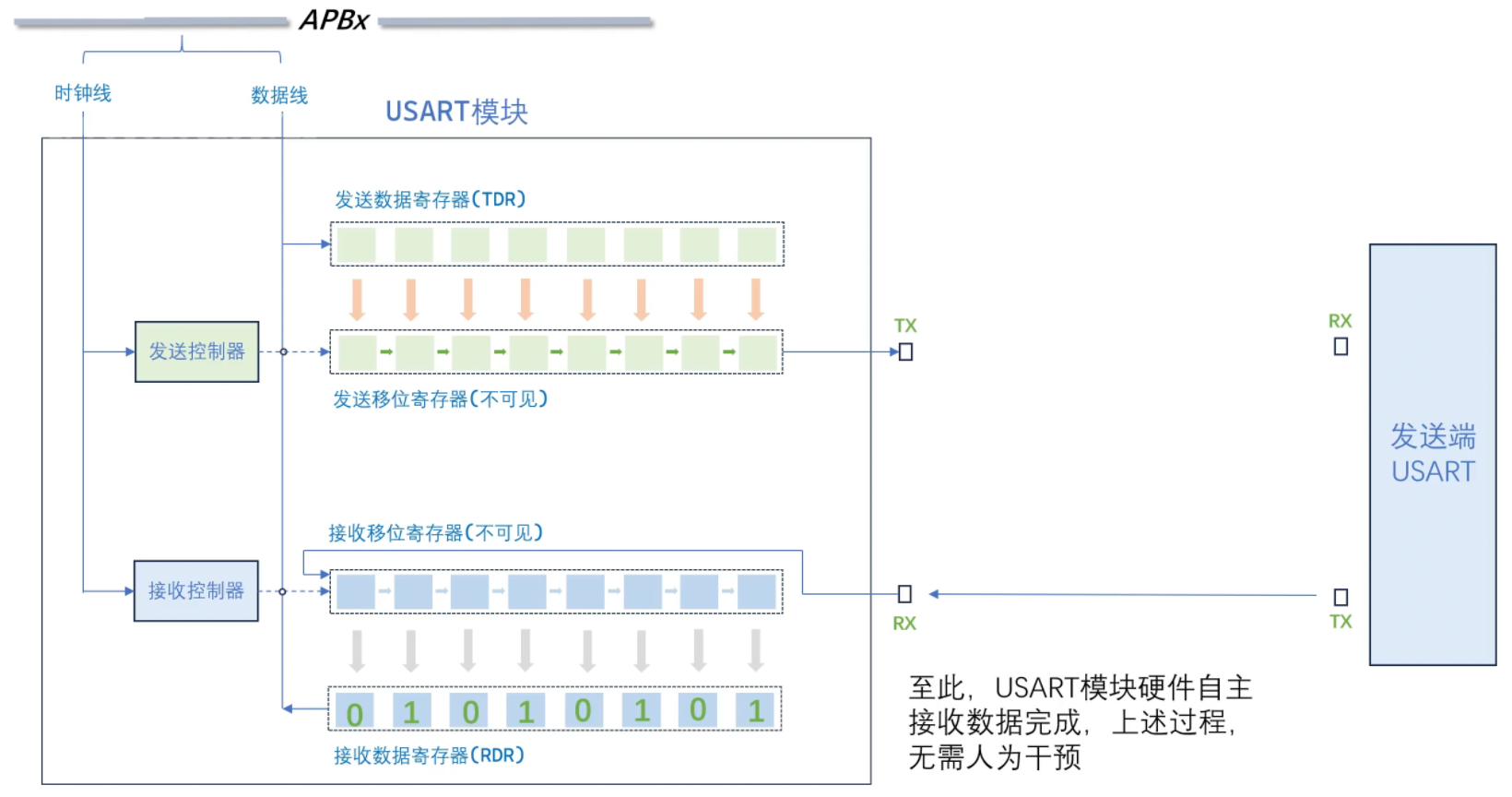

当接收移位寄存器中已经收集了完整的8位（或9位，取决于配置）数据后，硬件自动将这整个字节并行转移 到**接收数据寄存器（RDR）**中。
第四步：CPU读取数据
CPU检测到接收完成（通过SR寄存器中的RXNE标志位变为1），然后通过APBx总线读取USART_DR寄存器。由于是读操作，数据实际来自RDR。
4.2 硬件自主完成
整个接收过程中：
- CPU不需要参与每一个bit的采样和移位过程。
- CPU不需要参与移位寄存器到RDR的转移过程。
- 上述所有操作，USART模块硬件自主完成，无需人为干预。
CPU只需要在合适的时候去读取USART_DR寄存器，就能拿到完整的接收数据。
五、引脚物理层细节
5.1 高电平与低电平的本质
所谓串口输出"0"和"1"，本质上就是GPIO引脚输出低电平 和高电平：
- 输出1：高电平（通常接近VDD，如3.3V）
- 输出0：低电平（接近GND，0V）
在TX引脚上，一串数据就表现为一段连续的高低电平交替的方波信号。
5.2 引脚内部保护电路
从GPIO引脚结构图可以看到，芯片引脚上还集成了保护二极管：
- 当引脚电压高于VDD时，上保护二极管导通，将多余电压泄放到VDD。
- 当引脚电压低于GND时，下保护二极管导通，将负电压泄放到GND。
这种设计可以防止静电（ESD）和过压信号损坏芯片内部的敏感电路。
5.3 收发双方的对称关系
串口通信是全双工的，意味着两个设备的TX和RX交叉连接：
设备A TX ──────────────> 设备B RX
设备A RX <────────────── 设备B TX每个设备既是发送方也是接收方，各自拥有独立的USART模块，各自独立地完成发送和接收的硬件流程。两个方向的通信互不干扰，可以同时进行。
