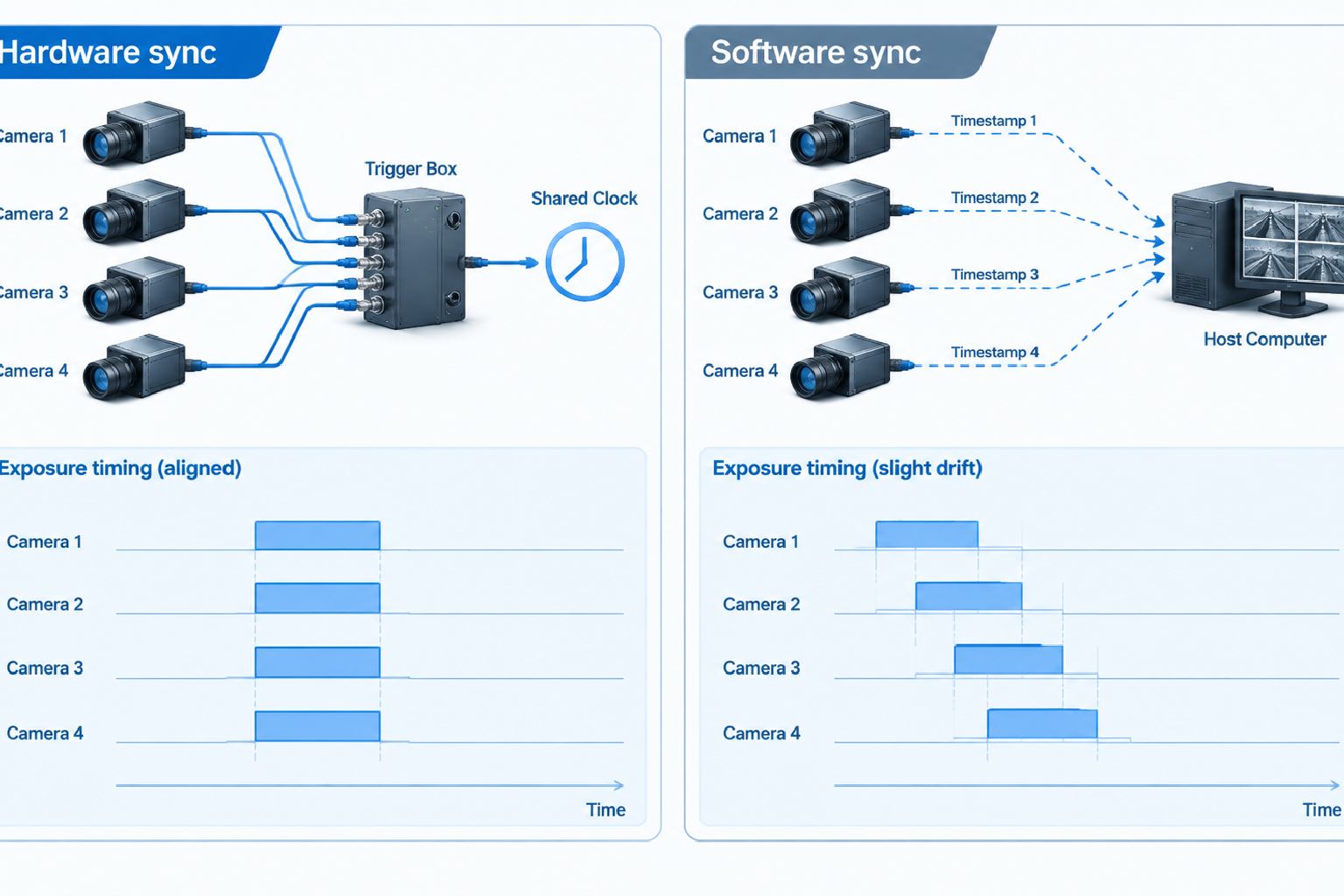

多相机采集的对齐有两条路。硬件同步靠共同时钟与外触发，把所有相机的曝光锁在同一时刻，精度高、抖动小，代价是额外同步线与触发盒、布线和路数扩展更受限。软件同步让各机先独立采集，再用时间戳在后端对齐，成本低、部署灵活、便于加机位，但精度受时钟漂移与触发抖动影响。怎么选看三件事：所需同步精度、相机路数与扩展需求、现场布线与成本。精度要求高且路数固定优先硬件；路数多变、精度宽松可先软件，两者混合也常见。
一、多相机同步为什么是个难题
单台相机不存在同步问题------它自己就是唯一的时间基准。一旦挂上第二台、第三台，问题立刻冒出来：每台相机内部都有自己的晶振，都有自己的曝光起点，也都有各自的传输延迟。这些量互不相干，没有任何机制保证它们在同一瞬间开始曝光。
同步真正要解决的不是"时间戳长得一样"，而是三件事同时成立：
曝光时刻对齐。 两台相机拍运动物体时，如果曝光起点差了几毫秒，物体在图像里的位置就已经不同了。这个差异直接进入视差计算，被误读成深度变化，表现为点云边缘发虚、轮廓"分层"。运动越快、工作距离越近，这个误差越明显。
采集节奏一致。 保证每一路都按同一个节拍出帧，而不是一路快一路慢、帧号与时刻对不上号。节奏不一致会让后端无法按索引简单配对。
时间戳落在统一时间轴上。 每条帧数据都要带一个可比较的时刻，否则后端拿什么去对齐？时间戳若来自各自的本地时钟，就必须先解决跨设备的时钟可比性问题。
还要区分两个词：**同步（synchronization）**是把各路的曝光时刻锁到同一时间基准；**同步精度（skew）**是锁完之后残余的时间偏差，通常用均值和抖动两个维度描述。工程上真正关心的是后者，因为它才是决定系统可用性的那个数字。
二、硬件同步的原理：共同时钟 + 外触发
硬件同步的思路很直接：不让每台相机自己做主，改由一个统一的信号源发号施令。 典型链路包含四个角色。
共同时钟。 整个系统的唯一时间基准，可以来自一路主相机的输出，也可以来自独立的信号发生器或采集卡。它不一定是一路物理时钟信号，很多时候只要求所有设备共享同一个触发脉冲序列，脉冲本身就是节拍的载体。
外触发信号。 由信号源产生周期性脉冲，经同步线送到每台相机的外部触发输入引脚。相机被配置成外触发模式后不再自主曝光，而是"收到一个脉冲、曝光一次"。
触发盒 / 同步分线器。 当相机路数超过信号源能直接驱动的扇出时，需要触发盒把一路脉冲复制成多路，并做电平转换与驱动能力匹配。它本质是一个信号分配器，但决定了系统能挂多少路。
同步线与曝光锁存。 同步线负责把脉冲送到各机；曝光锁存指的是相机接到触发后把曝光动作锁定在脉冲边沿上，而不是自行启动。边沿对齐是硬件同步精度的关键------从脉冲边沿到实际开始曝光之间的固有延迟越小、越一致，同步精度就越高。
硬件同步的根本优势在于：各路的对齐不依赖任何一方的本地时钟，误差来源被压缩到信号传输与触发响应这一小段路径上，而不是各自时钟的长期漂移。全球快门（Global Shutter）传感器与硬件触发配合时，整帧曝光窗口一致，效果最理想；卷帘快门（Rolling Shutter）除非额外做同步设计，否则逐行曝光本身就会带来偏差，这是选型时容易忽略的一点。
三、软件同步的原理：独立采集 + 时间戳对齐
软件同步走另一条路：各机先按自己的节奏自由采集，帧数据打上时间戳，回到后端再按时间轴把帧配成组。
链路相对简单：相机自由运行（free-run），每帧带上采集时刻，主机侧拿到多路数据流后，按时间戳做最近邻匹配、线性插值或时间窗口归组，得到"近似同一时刻"的多路帧集合。
它的精度边界来自两处：
时钟漂移（Clock Drift）。 每个设备内部的晶振频率都有偏差，且随温度变化。今天把两台设备对齐了，运行几小时后它们的时间轴可能又错开一段。漂移是累积量，运行时间越长，偏差越大。要压制它，就得做时钟同步------PTP（IEEE 1588）、NTP 或基于硬件时间戳的同步协议都是常见手段，而这本身又需要网络与协议栈的支持。
触发抖动与传输延迟。 即使时钟对齐了，"打时间戳"这个动作本身也有抖动：软件触发受操作系统调度影响，帧到达主机的延迟受总线（USB、GigE、MIPI）与驱动影响。多路各自抖动独立，叠加后的对齐误差就上去了。
因此软件同步的精度天花板，通常由时间戳的获取方式 决定：在主机软件层打戳，抖动大；在驱动层或网卡/采集卡硬件层打戳，抖动小得多。"用了硬件时间戳的软件同步"和"纯软件层打戳"完全是两个精度档位，评估时必须问清楚。
四、两种方案横向对比
把两者放在一张表里，取舍会更清楚：
| 对比维度 | 硬件同步 | 软件同步 |
|---|---|---|
| 同步精度与抖动 | 高，误差来自传输与触发响应，抖动小且稳定 | 取决于时间戳来源，通常低于硬件方案，抖动更大 |
| 时钟依赖 | 统一外部时钟，无累积漂移问题 | 依赖各机本地时钟，长期存在漂移累积 |
| 追加成本 | 需触发源、触发盒、同步线，成本随路数上升 | 主要为软件与算力成本，边际成本低 |
| 布线复杂度 | 高，同步线需与数据线一并敷设、长度受限、易受干扰 | 低，通常只需数据线或网络 |
| 路数扩展 | 受触发盒扇出、线缆长度与走线空间限制 | 灵活，加机位主要看带宽与算力 |
| 部署灵活性 | 差，设备位置与链路拓扑需提前设计 | 好，可分散部署、随装随用 |
| 调试与维护 | 链路故障需分段排查，但行为确定、可复现 | 时钟与延迟问题偏隐蔽，故障多为"偶发" |
| 标定与重配置 | 改动链路需重新验证时序 | 改动后由软件重新对齐，调整快 |
| 典型适用 | 精度要求高、路数固定的同步采集任务 | 路数多变、精度宽松、需快速迭代的场景 |
一个容易被忽视的差别是故障模式：硬件同步出问题通常表现为"完全不同步"或"某一路没触发"，现象明确、易于定位；软件同步出问题往往表现为"偶尔错几毫秒"，采集时看不出异常，只有回放数据才发现，排查成本高。这一条在长期运维里权重不低。
五、混合方案：不必二选一
实际项目里，纯硬件或纯软件都不是唯一解，混合方案相当常见：
分组硬件同步 + 组间软件对齐。 每组内部用一支触发源做硬同步，精度最高；组与组之间再靠时间戳做软件对齐。适合相机分布在多个工位、难以长距离统一拉同步线的情况------把同步线长度控制在小范围内，长距离交给时钟同步协议。
主相机做基准 + 从相机跟随时序。 用一路相机输出同步信号作为其他路的参考，省掉独立信号源，链路也更简洁，但基准相机一旦异常，整个系统的时序就失去参照。
关键路硬件同步 + 辅助路软件同步。 只有参与深度计算、运动估计的那几路需要严格锁曝光，其余做监控、记录、状态判断的相机精度要求低得多，自由运行即可。按任务分级，而不是按设备一刀切，往往能用最小代价换到最高的有效精度。
分层时间基准。 底层用硬件触发保证瞬时一致性，上层用 PTP 一类协议维持长时间尺度的一致性。
混合方案的代价是调试面变大：既有时序链路，又有时间同步协议。好处是精度和成本可以分区配置，不必为了少数几路高精度需求把整个系统都做成全硬同步。
六、选型决策流程：精度 → 路数 → 布线成本
把前面的分析收敛成一条可执行的判断路径：
第一步，先问需要多高精度。 从应用反推允许的时间偏差：目标是低速抓取、有无检测、粗略定位，允许偏差宽松，软件同步足以覆盖；目标是高速运动测量、多视角三维重建、运动补偿类任务，偏差必须压到很小，硬件同步更稳妥。注意这里要的是"允许偏差"，不是"越大越好"的精度崇拜。
第二步，看路数与扩展需求。 路数固定且不多、后续基本不加机位，硬件的同步线管理成本可以接受；路数多、需要分期建设、还要频繁增减机位，硬件的扇出能力与走线空间会成为瓶颈，软件方案扩展起来轻松得多。
第三步，算布线成本与现场约束。 同步线要占用线槽、有长度限制、可能引入干扰，还要考虑设备是否需要移动、是否需要穿过旋转关节或拖链。现场不具备敷设同步线的条件时，再高的硬件精度也拿不到。
第四步，评估时间戳质量能否补齐。 如果倾向软件同步，就要追问时间戳在哪一层获取、是否支持硬件打戳、能否接入 PTP 类的时钟同步。这一条决定了软件方案的精度上限。
第五步，必要时做混合并实测最恶劣工况。 在最快运动速度、最远工作距离、最多路数同时工作的条件下验证同步效果，而不是在静止场景下测一个漂亮的数字。同步是系统指标，必须在真实工况下确认。
整个流程可以压缩成一句话：精度需求决定路线，路数与扩展决定架构，布线成本决定可行性------三者必须同时成立，任何一项单看都可能是错的。 硬件同步不是更高级，软件同步也不是更省钱，它们是两种边界条件不同的工程解法，选的是匹配，而不是优劣。
