嵌入式(一):嵌入式历史与计算机基础：从 ENIAC 到 MCU 四大技术方向

学习嵌入式，不能一开始就只盯着开发板、寄存器和代码。面对一个拥有大量细分方向的行业，首先要建立宏观认知，也就是理解这个行业为什么出现、靠什么力量发展、形成了怎样的产业生态。只有先建立"世界观"，后面学习 GPIO、时钟、串口和定时器时，才能知道这些知识在整个技术体系中的位置。

嵌入式系统本质上是计算机发展的一个分支。因此，要理解嵌入式的历史与生态，必须先理解计算机是如何诞生和发展的。

一. 历史生态问题

1. 计算机发展的底层驱动力

故事可以从 ENIAC 讲起。1946 年 2 月 14 日，ENIAC 作为早期电子计算机的代表公开亮相。它由美国宾夕法尼亚大学为军方研制，主要目的是进行炮弹弹道轨迹计算，由约翰·莫奇利和普雷斯珀·埃克特主导设计。

ENIAC 占地约 170 平方米，重约 30 吨，功耗约 150 千瓦，内部使用约 18800 个电子管，每秒可以完成约 5000 次加法运算。与今天几毫米大小的芯片相比，它极其庞大，但它开启了电子计算机时代。此后，它还参与了氢弹研制的早期计算，并运行过早期数值天气预报程序。

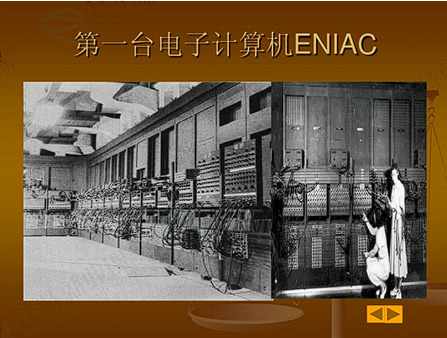

如图：

第二次世界大战结束后，世界进入美苏冷战阶段。国家之间的竞争不仅体现在政治和军事上，也体现在科技上。为了在竞争中取得优势，各国持续投入资金、人才和资源，推动计算机、通信、导航、航天等技术发展。

核心结论：

计算机发展的底层驱动力，与主导国家之间的竞争密切相关。

这个结论强调的是技术发展背后的现实动力。很多重大技术在早期都成本高昂、应用范围狭窄，单靠普通民用需求很难获得足够投入，而国家级需求能够承担早期研发风险。

2. 军转民

在国家竞争背景下，新技术诞生初期往往由国家主导，首先用于军工领域。

几个典型例子：

<1>. 电子计算机最初用于弹道计算、密码分析等任务。

<2>. ARPANET 由美国国防部高级研究计划局推动，早期节点连接军方和大学实验室，后来成为互联网发展的重要基础。

<3>. GPS 最初用于军事定位和导航，后来进入汽车、手机、物流等民用领域。

<4>. 喷气式客机的发展受益于军用轰炸机和加油机积累的技术。

<5>. 集成电路和微处理器早期的大规模订单、可靠性要求，与导弹制导和航天计算机密切相关。

然而，国家投入不可能无限扩大。想让技术持续发展，就必须让它进入更广阔的民用市场，通过大量销售获得收入，再把收入投入下一轮研发。这就是**"军转民"的重要意义**。

互联网、GPS、计算机、微波炉等产品，都可以看到军用技术向民用领域扩散的影子。同时，技术流动也不只有一个方向。例如无人机等技术在民用市场快速发展后，也会反过来影响军工领域。

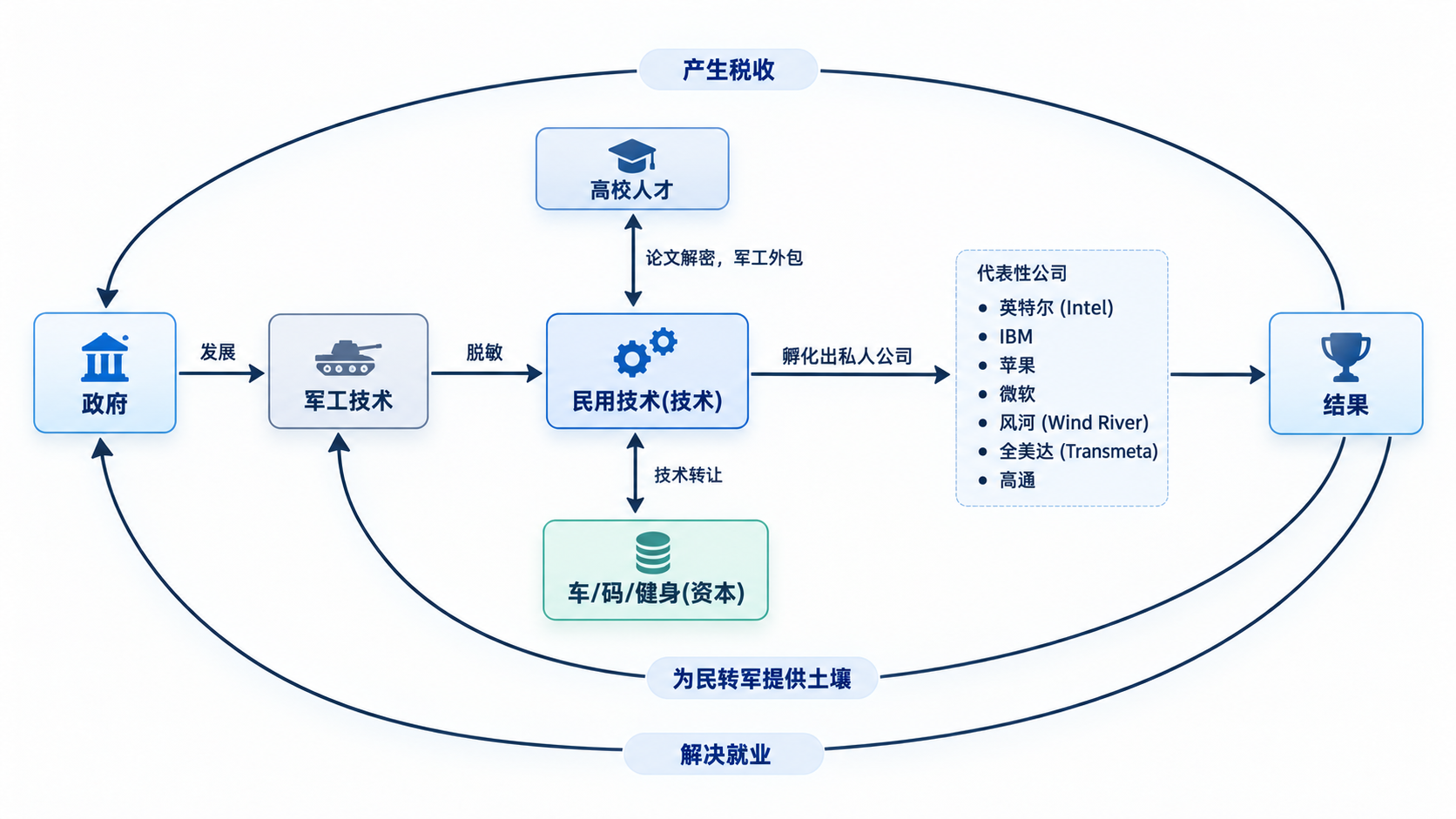

流程如图所示：

核心结论：

军转民是国家在技术竞争中保持领先的一种重要发展模式。

例如在军转民背景下，产生的产品：

•互联网

•导航GPS，北斗

•微波炉

•罐头食品 ，军刀

•计算机

3. 摩尔定律

1965 年，英特尔联合创始人戈登·摩尔在《电子学》杂志发表文章，观察到芯片上可容纳的晶体管数量会快速增长。1975 年，他把增长周期修正为大约两年。后来业界通常用"集成电路上的晶体管数量约每 18 至 24 个月增加一倍"概括摩尔定律。

晶体管数量持续增加，意味着相同面积的芯片可以集成更多功能，也意味着过去庞大的计算机能够不断缩小体积。计算设备由房间大小发展到机柜、桌面、掌上设备，最后进入各种产品内部。

核心结论：

摩尔定律为计算机小型化提供了可能。

4. 通用与专用

计算机进入民用领域以后，具体形态取决于人们的需求。

人们 希望一台机器能够听歌、看电影、上网、玩游戏、写文档和编程，于是出现了个人电脑。这类计算机能安装各种软件，完成大量不同任务，是通用计算机的代表。

国家 进行科学研究、天气预报、基因分析、密码计算时，单台个人电脑性能不够，于是把大量高性能 CPU、GPU 和高速网络组合起来，形成超级计算机，用于解决超大规模计算问题。

电视、冰箱、洗衣机、无人机、空调、汽车和机械臂则不需要像个人电脑那样运行各种软件。它们只需要稳定、高效、低功耗地完成一个或少数几个特定任务。因此，工程师把一台小型计算机放入产品内部，让它专门负责控制，这就是专用计算机，也是嵌入式系统的主要形态。

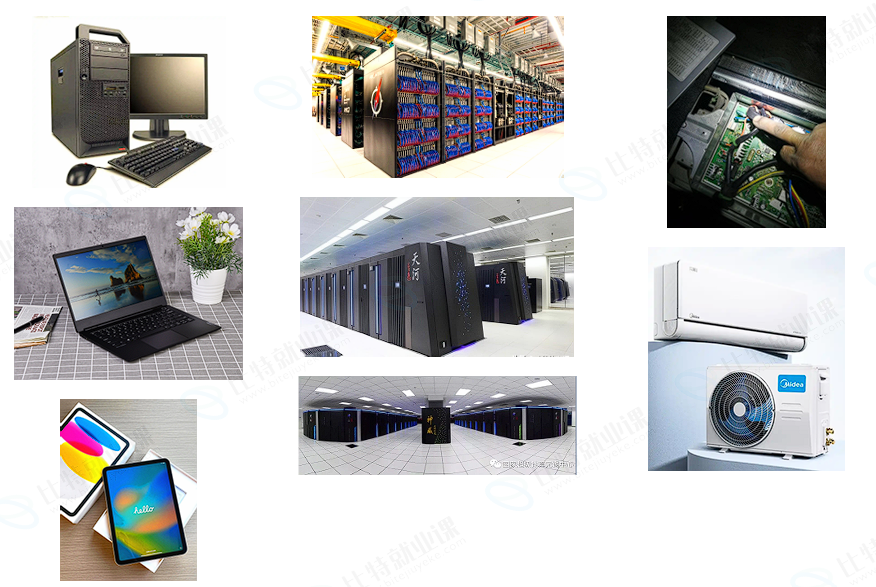

如图：

计算机可以从这里分成三类：

- 通用计算机：一台机器能够完成多种任务，具体功能由软件决定。
- 超级计算机或高性能计算机：集合大量计算资源，解决大规模计算难题。
- 专用计算机或嵌入式系统：为特定功能而生，强调低功耗、实时性、稳定性和成本。

核心结论：

专用计算机，也就是嵌入式系统，诞生的目的，是以较低成本解决一个个特定领域的问题。

5. 嵌入式系统的诞生脉络

嵌入式系统诞生早期主要服务于军工领域。在 20 世纪 70 年代，人们所说的嵌入式系统，通常是把计算机嵌入导弹、战斗机、潜艇和雷达中。

• 制导系统需要实时解算弹道并控制舵面。

• 火控系统需要根据雷达数据完成瞄准和武器控制。

• 军事通信设备需要专用、安全的控制芯片。

民用领域直到 20 世纪 80 年代中后期，才开始有少量使用 MCU 的产品，例如高级洗衣机、电子琴等。此后，随着芯片性能提升、成本下降，嵌入式系统逐渐进入家电、汽车、工业、通信、医疗和消费电子领域。

时间阶段：

阶段	时间	代表事件与技术	核心逻辑
1. 萌芽期：纯军工应用	1960s	阿波罗导航计算机（AGC）、F-14 战斗机 MP944 芯片	不计成本，追求技术极限突破，基本没有民用属性
2. 技术溢出：分工与小型化	1970s	Intel 4004（1971）：首个商用微处理器；TMS1000（1974）：首个 MCU（单片机）	军用微型化技术开始外溢，CPU 开始和简单工控结合，体积和成本逐步下降
3. 民用扩展：进入工业与高端消费	1980s	Intel 8051（1980）：经典单片机；汽车电子、工业 PLC 普及	性能提升、价格下降，可靠性增强，逐渐进入工业控制、汽车电子等领域
4. 全面普及：后 PC 时代	1990s	诺基亚手机、VCD/DVD、信息家电爆发	嵌入式技术大规模进入通信、家电和消费电子，逐渐成为普通电子产品的基础技术

核心结论：

嵌入式系统是一种专用计算机，它的发展路径中能够看到军工和军转民的影响。

6. 嵌入式为什么叫"嵌入式"？

一个计算机系统被嵌入更大的设备或系统中，成为其中不可分割的一部分，而不是作为独立的通用计算机存在，这就是"嵌入式"名称最直接的来源。

特点：

<1>.它不是独立产品 。人们购买的是智能空调、无人机、心率手环和医疗监护仪，而不是单独购买其中的嵌入式系统。嵌入式系统是产品内部的大脑或控制器。

<2>.它通常藏在设备内部。洗衣机、微波炉、汽车刹车系统、航空发动机、智能手表和医疗设备中，都可能有一块或多块芯片和电路板，用户通常看不到它们。

<2>.它的软硬件为特定任务定制。微波炉中的系统负责面板、定时、火力和磁控管控制，不需要成为 MP3 播放器；空调中的系统负责温度、风速、压缩机和保护逻辑，不需要承担通用办公任务。

这种"嵌入"带来了几项典型特征：

• **实时性 **：汽车刹车踏板被踩下时，系统必须在规定时间内响应。

• **资源受限 **：为了控制成本和功耗，RAM、Flash 和计算能力通常有限。

• **低功耗 **：智能手表、无线传感器等产品需要长时间依靠电池工作。

• **低成本 **：产品大量生产后，每一个器件的成本都会被出货量放大。

• **高可靠性**：设备可能需要连续工作多年，不能像个人电脑一样频繁重启维护。

总结：

通用计算机是"站出来让你用的"，嵌入式系统是"蹲在里面替你干的"。

二. 认识计算机

理解了通用与专用的区别后，再看"计算机"这个概念，就会发现它远不只是台式机和笔记本。计算机可以呈现不同形态，本质上都是为了满足不同场景中的需求。

1. 个人电脑 PC

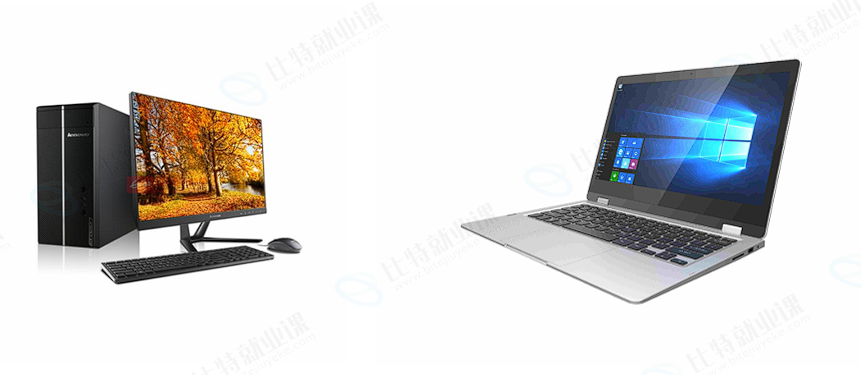

个人电脑包括台式机 和笔记本，是大家最熟悉的计算机。它既可以娱乐，也是学习、编程和工作的生产力工具。对于台式机来说，真正的本体是机箱，显示器只是输入输出设备的一部分。

如图：

2. 智能手机与平板电脑

智能手机和平板电脑通常共享操作系统和软件生态。平板虽然叫"电脑"，但在系统和应用形态上更接近大屏手机。随着技术发展，它们的算力大幅提高，但受到软件生态和交互方式影响，在企业开发特别是程序员工作中，个人电脑仍然是主要生产工具。

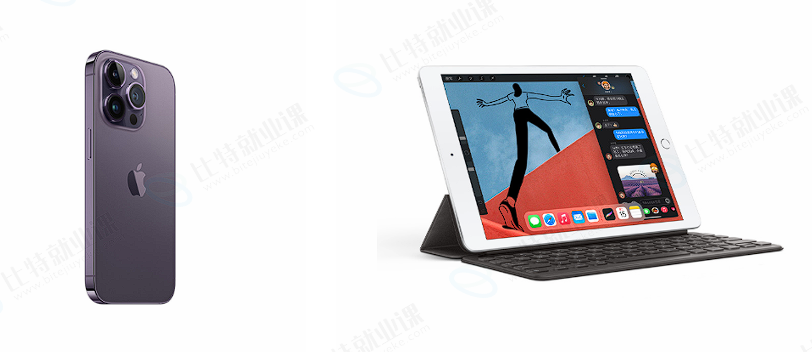

如图：

注意：

• 随着技术的发展,⽬前⼿机和平板电脑的算⼒⼤幅度提升,相当于PC 端⼏年前的算⼒⽔平
• 受限于软件⽣态,⼿机和平板电脑还⽆法承担"⽣产⼒⼯具"这样的重任.尤其是对于程序员⾏业来说

3. 服务器

或许我们没见过真实的服务器，但是我们日常使用的各种软件/网站，几乎都和服务器密切相关.

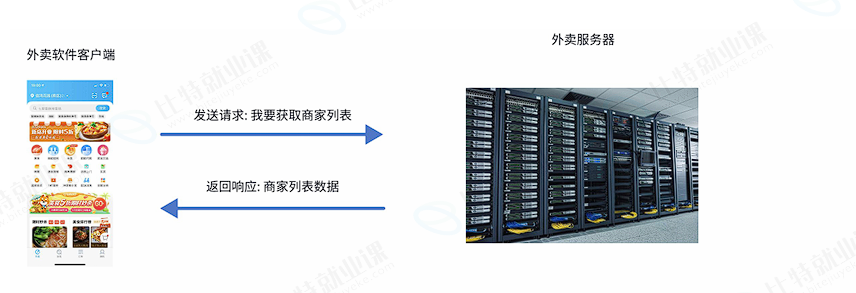

• 点⼀个外卖，需要外卖的客户端软件和外卖服务器进行交互，**例如C/S 结构(客户端/服务器结构)，**如图：

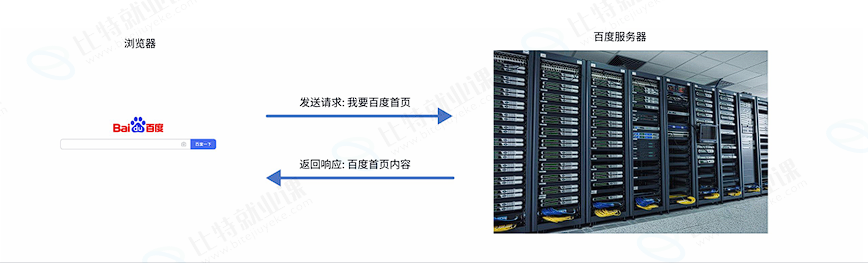

• 打开⼀个百度搜索，需要浏览器和百度服务器进行交互，例如B/S 结构(浏览器/服务器结构)，如图：

注意：

• Client/Server,即客⼾端/服务器架构
• Browser / Server,即浏览器/服务器架构
• ⽆论是C/S还是B/S,服务器都是其中⾮常重要的环节,核⼼的数据管理和业务逻辑,都是在服务器端完成的.

由于同⼀时刻会有很多的客户端/浏览器访问服务器，意味着服务器需要有非常强大的算力支撑用户请求。 因此服务器的硬件配置会比较高 ，提供的运算能力和存储能力 都远远超过个人电脑。 同时，服务器对于周围的温度，湿度等环境指标要求苛刻，通常企业级服务器都是托管在专业的机房中 的，我们普通人很难直接接触到。

4. 单片机

单片机也叫 MCU ，全称 Microcontroller Unit ，即微型控制单元 ，也有人称其为 Single Chip Microcomputer ，即单片微型计算机。与高性能、昂贵的服务器相比，单片机通常体积小、性能相对有限、成本低。

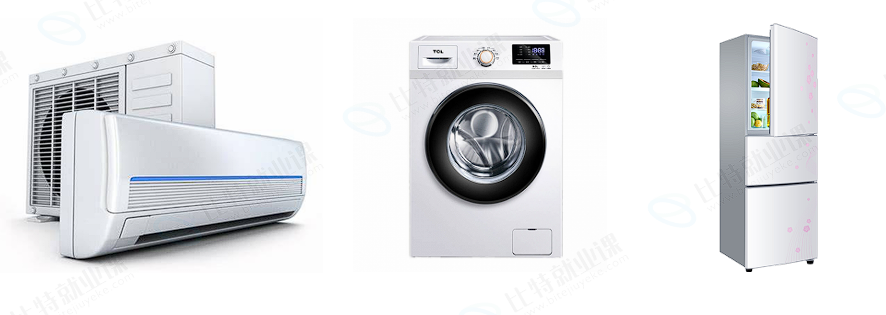

空调中的单片机负责温度、风速和风向；冰箱中的单片机负责温度、灯光和除湿。工业、汽车、航空航天、通信和医疗领域同样大量使用单片机。

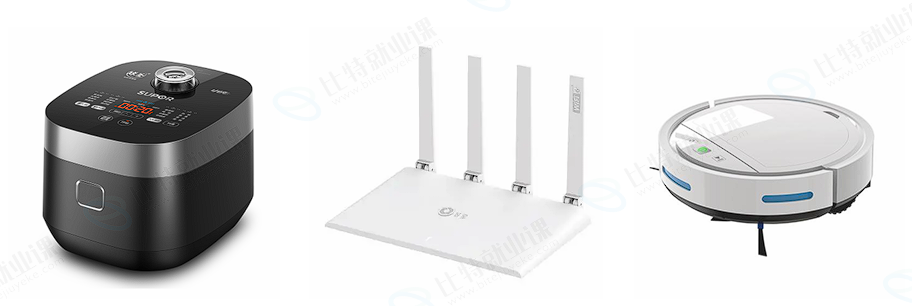

如图：

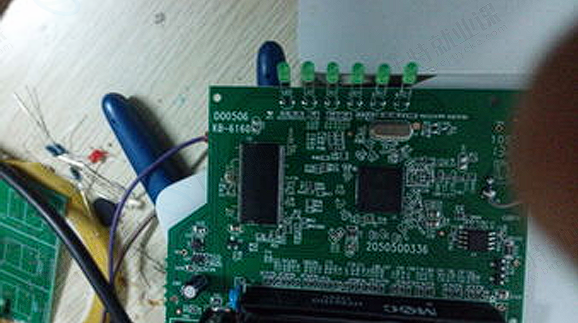

当然,不仅仅是日常常见家居设备，在工业，汽车，航空航天，通信，医疗等领域，也在广泛使用单片机，下图为路由器拆机后内部结构：

像我们的PC/服务器这样的计算机，属于"通用计算机" ，可以安装各种程序，解决各种场景的问题. 而单片机通常针对某⼀类特定场景，解决特定问题 ，因此单片机一般不需要高算力。

例如:

• 空调的单片机只需要能控制空调的温度，风速，风向等功能即可，不需要使用空调点外卖。

• 冰箱的单片机只需要控制温度，灯光，除湿等功能即可，不需要使用冰箱刷短视频。

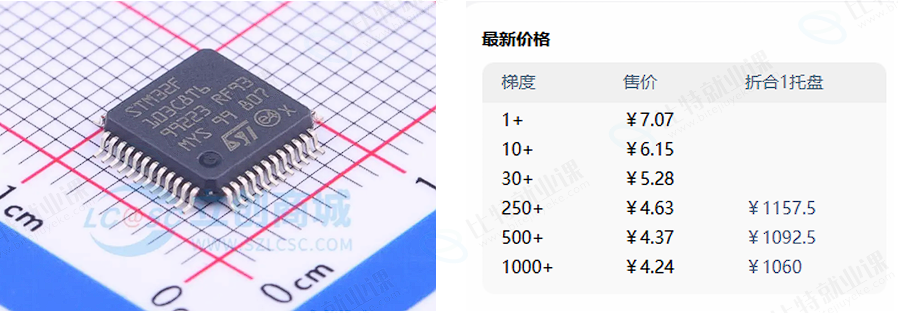

单片机体积非常小，成本也比较低，如图：

需要特别区分单片机与嵌入式系统：

- 单片机是一颗具体、可编程的硬件芯片。
- 嵌入式系统是完整系统,包含单片机、电路、传感器、软件和被控制对象。
- 单片机是许多嵌入式系统的核心硬件,但单片机不等于整个嵌入式系统。
- 类似与⽼板和公司的关系、⼿机⾥的处理器和整个⼿机的关系

5. 嵌入式系统的技术方向

按照核心处理器与计算架构，把嵌入式系统划分为 MCU、应用处理器、FPGA、DSP 四个方向。

1. MCU 方向

什么是MCU?

答案：

全称是 Microcontroller Unit ，是将处理器内核、存储器（Flash/RAM）、外设接
口 （UART/SPI/I2C/ADC/Timer等）集成在单⼀芯片上的微型处理器。它强调实时性、低功耗、低 成本，通常运
行裸机程序或轻量级RTOS（实时操作系统）。

典型芯片：

厂商	典型芯片
ST（意法半导体）	STM32F103/F407/H743
NXP	LPC1768、i.MX RT1062
Microchip	ATmega328P、SAM D21
TI	MSP430G2553、MSP432E401Y
Espressif	ESP32、ESP32-C3/S3
兆易创新	GD32F103、GD32E230

应用领域：

• 消费电子：遥控器、小家电、智能手表等。

• 工业控制：电机驱动、传感器采集等。

• 汽车电子：车窗控制、雨刷控制、BMS系统等。

• 物联网终端：智能灯泡、传感器节点、网关等。

• 通信设备：蓝牙模块、Zigbee节点、4G模块等。

2. 应用处理器方向

什么是应用处理器？

答案：

应⽤处理器是以⾼性能CPU核⼼为主，集成GPU、NPU、ISP、视频编解码器等多媒体/计算加速模 块的微型处理
器。它通常会运⾏Linux、Android等复杂操作系统，需要外部DDR和eMMC/SD存 储，强调⾼算⼒、丰富多媒体性
能、复杂的软件⽣态。

典型芯片：

厂商	典型芯片
NXP	i.MX6ULL、i.MX8M Plus
瑞芯微	RK3568、RK3588
全志	H616
高通	骁龙 8 Gen 3
联发科	天玑 9300
华为海思	Hi3516DV300
博通	BCM2711（树莓派4）、BCM2712（树莓派5）

应用领域：

• 智能终端：手机、平板、智能手表等。

• 车载信息娱乐：车机、仪表盘、行车记录仪等。

• 工业互联网：边缘计算网关、工业HMI智能屏等。

• 机器人/无人机：视觉导航、SLAM计算等。

• 智慧大屏：广告机、教育⼀体机等，

3. FPGA 方向

什么是FPGA？

FPGA全称是 Field-Programmable Gate Array （现场可编程⻔阵列），是⼀种内部包含⼤ 量可编程逻辑块
（CLB）、可编程互连线和I/O模块的半导体器件。⽤户通过编写HDL代码（ Verilog/VHDL ）来定义硬件逻辑，
实现任意数字电路的功能。其核⼼特点是硬件可重构、并⾏执 ⾏、纳秒级延迟，兼具ASIC的性能和软件的灵活
性。

典型芯片：

厂商	典型芯片
Xilinx（AMD）	Spartan-7、Artix-7、Kintex-7、Zynq-7000、Versal
Intel（Altera）	Cyclone IV/V、Stratix 10
Lattice	iCE40、ECP5
高云半导体	GW1N、GW2A、GW5A（国产）
安路科技	EF2、EG4、PH1（国产）

应用领域：

• 通信/5G：基带信号处理、协处理议加速等。

• 视频图像处理：高速视频缩放、色彩空间转换等。

• 工业控制：多轴伺服控制、高速数据采集等。

• 航空航天：星载计算、机载雷达等。

• AI 推理加速：CNN加速器（搭配CPU使用）。

• 芯片原型验证：ASIC流片前的功能验证。

4. DSP 方向

什么是DSP？

DSP全称是 Digital Signal Processor （数字信号处理器），是专⻔为数字信号处理算法 优化的处理器，其
硬件架构针对乘累加运算、循环寻址、零开销循环等做了特殊设计，可在单时钟周 期内完成乘加运算。强调实时
性、⾼精度数值计算，适合处理⾳频、视频、通信等连续信号流。

典型芯片：

厂商	典型芯片
TI	TMS320C6000（C6748/C6657）、TMS320C2000（F28335/F28379D）
ADI	ADSP-21489、ADSP-SC589（SHARC+ARM）
CEVA	CEVA-XM4/BX1（授权 IP 核）
Cadence	Tensilica HiFi 5、Vision P6（授权 IP 核）

应用领域：

• 音频处理：主动降噪、语音编解码、回声消除等。

• 电机控制：FOC矢量控制（TIC2000系列是经典）等。

注意 ：随着技术融合，独立 DSP 芯片的市场已经缩小。越来越多 DSP 能力以 IP 核形式集成到 SoC 中，或者由带有 DSP 扩展指令的 MCU 承担，例如 Cortex-M4F 和 Cortex-M7。

5. 多技术融合

稍微复杂的嵌入式系统往往不会只使用一种计算架构 。一块电路板上可能同时存在 MCU、应用处理器、FPGA 和 DSP，也可能把多种核心直接集成在一颗芯片中。

以下是⼀些典型的融合方式：

融合形态	示例
MCU + DSP 指令	ST 的 STM32F4（Cortex-M4F 带 DSP/SIMD 指令）
FPGA + MCU	Intel（Altera）的 FPGA（FPGA 中可以添加 NIOS 软核）
FPGA + CPU	Xilinx 的 Zynq 系列（FPGA 内置 Cortex-A53 硬核）
CPU + MCU	TI 的 AM6254（Cortex-A53 + Cortex-M4）
CPU + DSP	TI 的 66AK2G02（Cortex-A15 + C66x（DSP））
MCU + DSP	TI 的 F28388D（Cortex-M4 + C28x（DSP））
CPU + MCU + DSP	全志 T527（Cortex-A55 + HiFi4 DSP + RISC-V MCU）

不同处理器各自承担合适的任务：应用处理器负责复杂操作系统和界面，MCU 负责实时控制，FPGA 负责高速并行数据通路，DSP 负责连续信号运算。这正是现代嵌入式系统的发展趋势。

核心结论：

嵌入式开发是有很多方向的,偏软的,偏硬的,而MCU 开发其实是⼀个偏向软件开发范畴,后面我们所谈的问题,主要集中在MCU ⽅⾯
