摘要 ：传统纯软件工业视觉检测方案普遍存在帧率低、延迟大、CPU占用率高、高速产线丢帧误检等问题，难以适配半导体、3C精密制造、锂电等高速流水线缺陷检测场景。本文提出FPGA前端硬件图像预处理 + RK（RK3568/RK3588）NPU后端AI推理 的软硬协同架构，将重复性、高并行的图像清洗、校正、增强任务交由FPGA硬件加速完成，复杂缺陷分类、缺陷定位交由RK NPU轻量化推理，彻底解决"高速采图卡顿、AI推理延迟高、产线节拍跟不上"的行业痛点，实现低延迟、高帧率、高准确率的工业高速缺陷检测，非常适合嵌入式工业主板、国产化视觉控制器批量落地。
关键词 ：工业视觉；缺陷检测；FPGA图像预处理；RK NPU；软硬协同；高速视觉；工业主板；嵌入式AI
一、工业视觉落地的核心痛点
目前绝大多数中小设备厂商的视觉检测方案，基本都是 摄像头+工控机/ARM板+软件算法 的纯软件链路，但在实际高速产线场景中，普遍面临四大致命问题：
- CPU算力被预处理占满，AI推理卡顿
图像灰度化、去噪、二值化、畸变校正、ROI裁剪、边缘提取等预处理操作重复性高、计算量大，纯CPU串行处理会占用大量资源，导致后续缺陷检测模型推理超时。
- 高速产线丢帧、延迟不可控
流水线速度越来越快（200--800pcs/min），软件流水线调度抖动大，延迟不稳定，极易出现漏检、滞后检测，无法匹配产线节拍。
- ISP处理能力有限，复杂工况成像差
车间明暗交替、反光、粉尘干扰多，单纯依赖芯片自带ISP，降噪、锐化、色彩还原能力有限，导致模型误检、过检率居高不下。
- 纯AI端算力浪费，性价比极低
把简单的图像清洗任务交给NPU推理，占用宝贵的AI算力，造成算力冗余浪费，高端NPU芯片优势无法发挥，设备成本居高不下。
想要真正适配工业高速精密检测场景，必须打破"单芯片纯软件处理"的固有思路，将图像预处理与AI推理分层解耦，这也是 FPGA+RK NPU 异构视觉方案的核心价值。
二、FPGA+RK NPU 协同架构核心思路

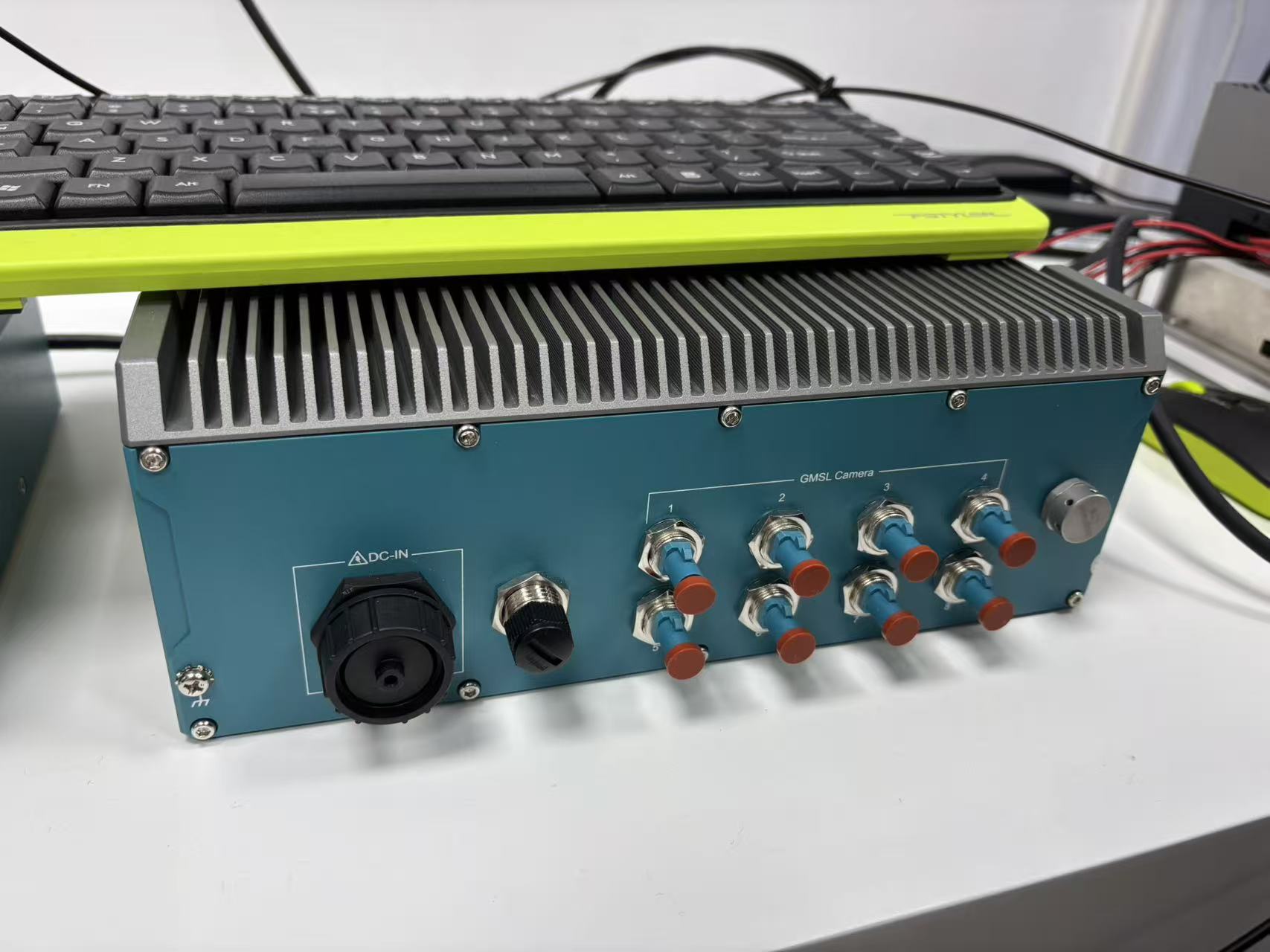

整套方案采用 前端FPGA硬件加速 + 后端RK嵌入式AI推理 的分层流水线架构，各司其职、并行处理，实现"快预处理、准推理、低延迟"的检测效果，完美适配自研ARM+FPGA+AI工业主板硬件架构。
2.1 FPGA：做"高速、确定性、并行化"图像预处理
FPGA不适合跑复杂AI模型，但极度擅长固定算法、高并行、流水线式、低延迟的图像处理任务。在整套视觉链路中，FPGA承担前端所有基础性、高耗时图像预处理工作：
-
高速CMOS/CCD相机原始数据实时采集、Bayer解码
-
硬件实时去噪、高斯滤波、NLM非局部均值去噪（保边降噪）
-
图像畸变校正、透视变换、色彩均衡、亮度自适应调节
-
ROI区域硬件裁剪、图像缩放、降采样
-
边缘检测、阈值分割、瑕疵轮廓预提取
-
无效帧过滤、运动模糊抑制、高速数据流缓存
核心优势：全程硬件流水线并行计算，无操作系统调度抖动，延迟固定微秒级 ，无论产线速度多快，都能稳定完成图像清洗与优化，为后端AI推理提供高质量图像素材。同时FPGA可大幅压缩传输带宽，过滤无效数据，降低RK端的数据处理压力。
2.2 RK NPU：做"高精度、智能化"缺陷推理判定
RK3568/RK3588 内置自研NPU，具备成熟的嵌入式AI推理能力，适合运行轻量化深度学习模型，专注解决复杂、非结构化的缺陷识别问题，完全不需要浪费算力在简单图像预处理上。主要负责：
-
接收FPGA预处理后的高清、低噪、标准图像数据
-
运行量化后的YOLO、U-Net、分类网络，完成缺陷检测、分割、分类
-
瑕疵类型判定、尺寸测算、位置坐标输出
-
检测结果逻辑处理、报警、分拣联动、数据上传
-
模型迭代、参数配置、算法升级、业务逻辑开发
通过预处理减负后，RK NPU算力可以100%聚焦AI推理核心任务，推理帧率大幅提升，检测稳定性显著增强。
三、完整检测流水线（工业落地标准流程）

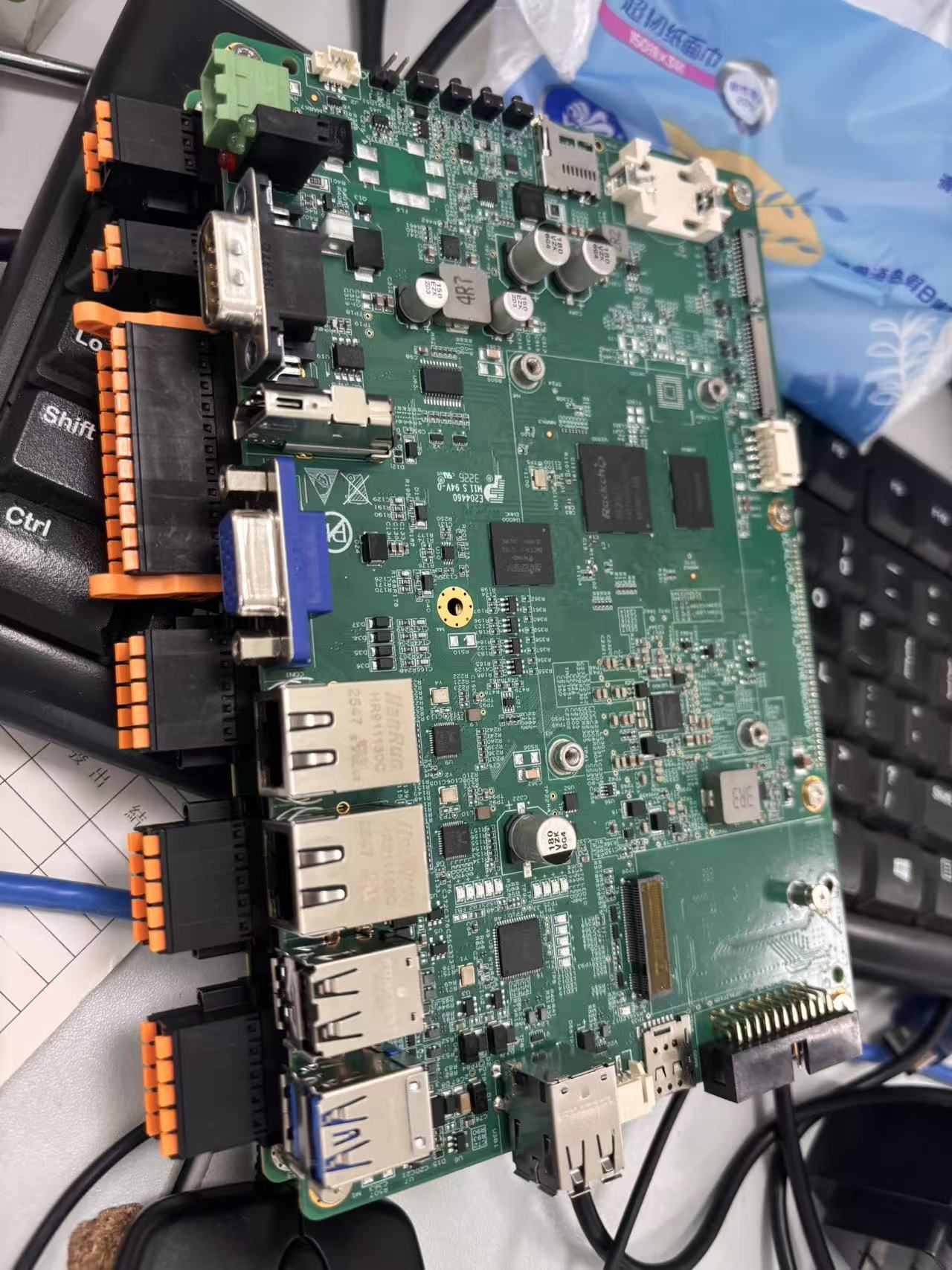

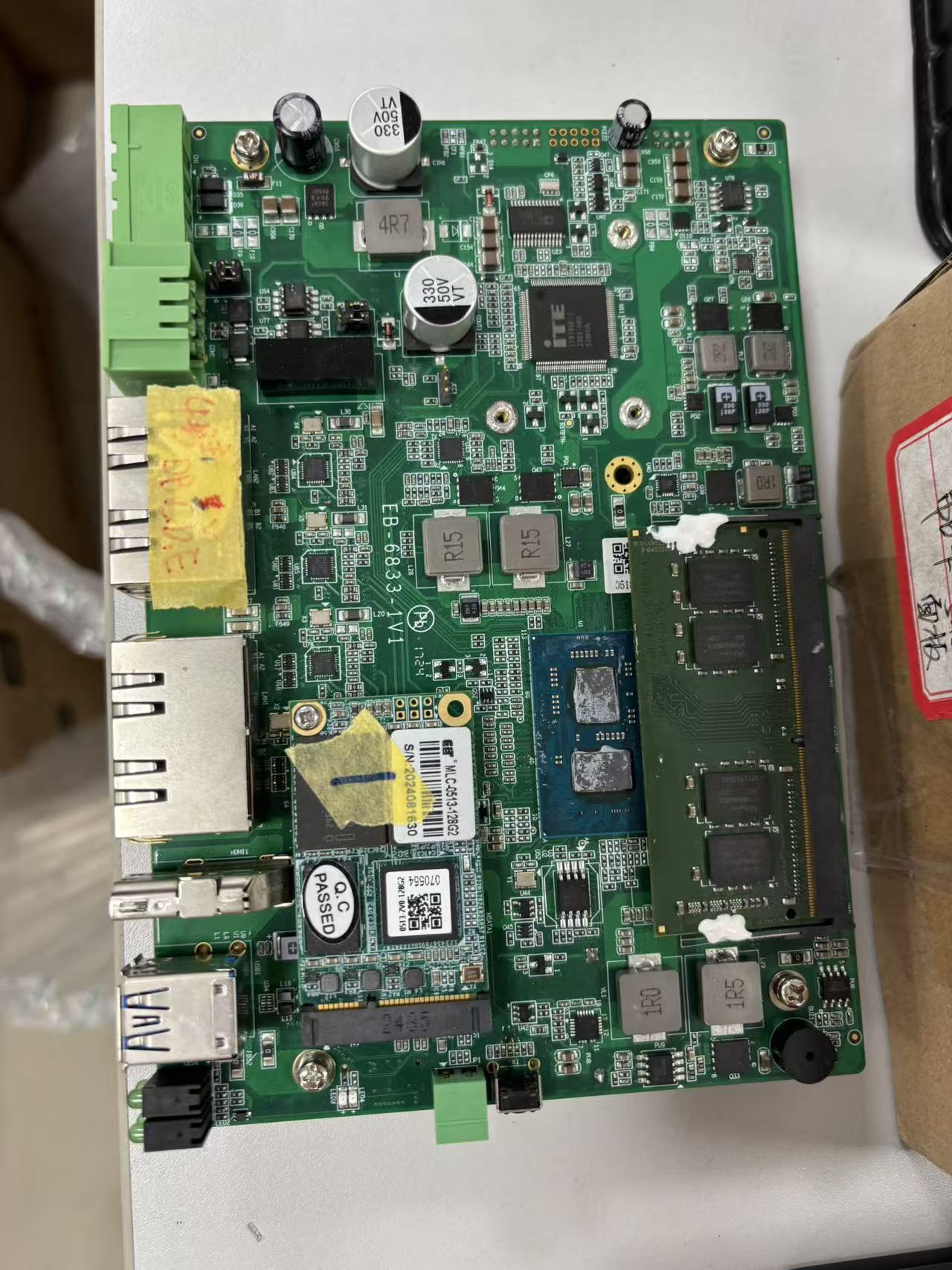

基于自研ARM+FPGA+AI工业主板，整套高速缺陷检测流程完全硬件流水线闭环，适配量产设备：
步骤1：高速图像采集（FPGA）
FPGA直接对接工业相机，并行采集原始图像数据，无需CPU介入，实现帧速稳定不丢帧，支持高帧率工业相机接入。
步骤2：硬件图像预处理（FPGA）
流水线并行完成去噪、校正、裁剪、增强、边缘优化，剔除车间光照、粉尘、抖动带来的图像干扰，输出标准化高质量图像。
步骤3：高速数据交互（FPGA→RK）
通过板间高速总线传输预处理后的图像数据，带宽利用率高、延迟极低，避免传统USB/网口传输的卡顿与丢包问题。
步骤4：NPU智能推理（RK）
RK端调用量化模型，对优化后的图像进行缺陷推理，快速识别划痕、崩边、脏污、凹凸、缺料等各类精密缺陷。
步骤5：结果输出与设备联动（RK）
输出缺陷坐标、类型、等级数据，联动PLC、运动机构、分拣模组，同步完成NG分拣、报警记录、数据溯源、MES上传。
四、相比传统纯软件视觉方案的核心优势
4.1 延迟大幅降低，稳定性拉满
传统方案预处理靠CPU循环迭代，延迟波动大；FPGA硬件流水线处理，延迟固定微秒级，无抖动、无滞后，完美适配300--800pcs/min高速产线。
4.2 帧率显著提升，杜绝丢帧漏检
预处理任务全部卸载至FPGA，RK CPU+NPU资源彻底释放，同等算力下检测帧率提升50%--200%，高速运动工件也能全帧捕捉、无遗漏检测。
4.3 抗干扰能力更强，误检率更低
FPGA可自定义硬件级图像增强、降噪、边缘保护算法，针对工业现场反光、阴影、粉尘等复杂环境做专项优化，成像质量远优于通用ISP，从源头降低AI误检、过检概率。
4.4 算力利用率最大化，成本更优
高端RK NPU算力稀缺昂贵，用FPGA替代NPU做基础图像处理，让AI算力只做AI该做的事，算力利用率接近满配，无需升级高端工控机即可实现高精度高速检测，设备硬件成本大幅下降。
4.5 国产化架构，适配设备自主可控需求
整套方案基于国产FPGA+瑞芯微RK主控搭建，无国外芯片依赖，完全满足半导体、高端工业设备国产化、自主可控的硬性要求，适配政企项目与高端装备升级。
五、典型落地场景
该软硬协同视觉方案，已广泛适配各类精密工业检测场景，落地性极强：
-
半导体缺陷检测：晶圆表面划痕、颗粒、崩边、污渍检测，芯片封装外观缺陷筛查
-
3C精密零件检测：手机镜头、屏幕、五金件、塑胶件微小缺陷高速检测
-
锂电/新能源检测：极片瑕疵、隔膜缺陷、电芯外观脏污、破损检测
-
PCB电路板检测：线路短路、断路、缺铜、锡渣、孔位偏移检测
-
通用工业分拣：高速流水线物料分类、良品/不良品自动分拣联动
六、总结与行业趋势
工业视觉的核心竞争，早已不是"能不能检测"，而是能不能高速、稳定、低延迟、低成本、可量产检测 。传统纯软件视觉架构瓶颈已经肉眼可见，而 FPGA图像硬件预处理 + RK NPU智能推理 的异构新模式，成为解决高速精密缺陷检测难题的最优解。
这种架构完美结合了 FPGA 的硬实时、高并行、确定性处理 和 RK NPU 的轻量化AI推理、易开发、易迭代双重优势，既解决了高速产线的实时性痛点，又规避了纯FPGA开发AI难度大、模型迭代繁琐的问题，开发门槛低、落地速度快、性能上限高。
未来工业视觉、嵌入式AI、精密工控的主流方向，一定是ARM+FPGA+AI异构融合的一体化架构，替代传统工控机+相机+算法的笨重方案，成为国产化高端智能装备的标配。
