专栏前言

上一篇我们掌握了固件安全与安全启动，实现了固件防篡改、防克隆、防降级的硬件级防护，完成了产品发布前的安全准备。

而从开发原型到规模量产，中间还有关键的量产工程环节：批量烧录一致性、产线校准精度、功能测试覆盖率、不良品管控、全链路追溯，直接决定了产品的良率、成本与售后能力。很多开发者只关注功能开发，忽略量产工程设计，导致量产阶段良率低、效率差、出问题无法定位批次，最终推高交付成本。

ESP32拥有成熟的量产工具链，从底层esptool烧录工具、脱机烧录器支持，到射频校准、产线测试框架，配合标准化的工位设计与追溯体系，可快速搭建工业级量产产线。

无需昂贵的专用设备，基于通用工具即可实现从烧录、校准、测试到分拣追溯的全流程管控，兼顾效率与成本。

本篇一次性讲透ESP-IDF下的量产烧录与产线测试：

量产流程总览与烧录方案选型 → 批量烧录配置与合并固件生成 → 产线校准与自动化功能测试 → 不良品分拣与追溯体系搭建 → 工程最佳实践 → 高频踩坑汇总

全程配可落地流程与代码示例，零基础也能快速搭建工业级量产交付体系，实现从开发到量产的完整闭环。

一、量产流程总览与烧录方案选型

1. 量产全流程四大核心工位

完整的ESP32产品量产线，按顺序分为四个核心工位，每个工位输出明确，不合格不流入下一站：

  • 烧录工位：固件烧录、安全配置烧录、唯一SN写入，是量产的起点
  • 校准工位：射频、时钟、传感器等硬件参数校准，修正个体差异
  • 测试工位：全功能自动化测试，验证功能与性能达标
  • 分拣追溯工位：不良品分拣、数据上传、SN与批次追溯，成品包装

2. 主流烧录方案对比

根据批量大小、自动化程度、成本预算，常用四种烧录方案：

方案类型 典型工具 效率（片/小时） 适用批量 核心特点 成本水平
手动USB烧录 esptool+USB转串口 20~50 百级以内试产 简单灵活，无需专用设备，成本最低 极低
脱机一拖N烧录 通用脱机烧录器 100~300 千级中小批量 离线操作，无需电脑，一拖四/八，效率中等 低
在线ATE烧录 自动化测试夹具+工控机 300~800 万级大批量 自动烧录测试一体，无人值守，效率高 中
原厂预烧录 芯片原厂晶圆/芯片级预烧 1000+ 十万级以上大规模 出厂自带固件，省掉烧录工位，一致性最好 高

工程提示：中小批量量产优先选用一拖八脱机烧录器，支持合并固件烧录、校验、eFuse烧录，性价比最高；十万级以上大规模可考虑原厂预烧+产线校准测试的模式。

3. ESP32量产核心工具

  • esptool.py：官方底层烧录工具，支持所有芯片所有烧录功能，是所有量产工具的基础
  • espsecure.py：安全相关工具，签名、加密、eFuse烧录，量产安全配置必备
  • esp_rf_cal：射频校准工具，产线校准WiFi/蓝牙射频参数
  • 产线测试固件：定制开发的自动化测试固件，上电自动执行所有测试项

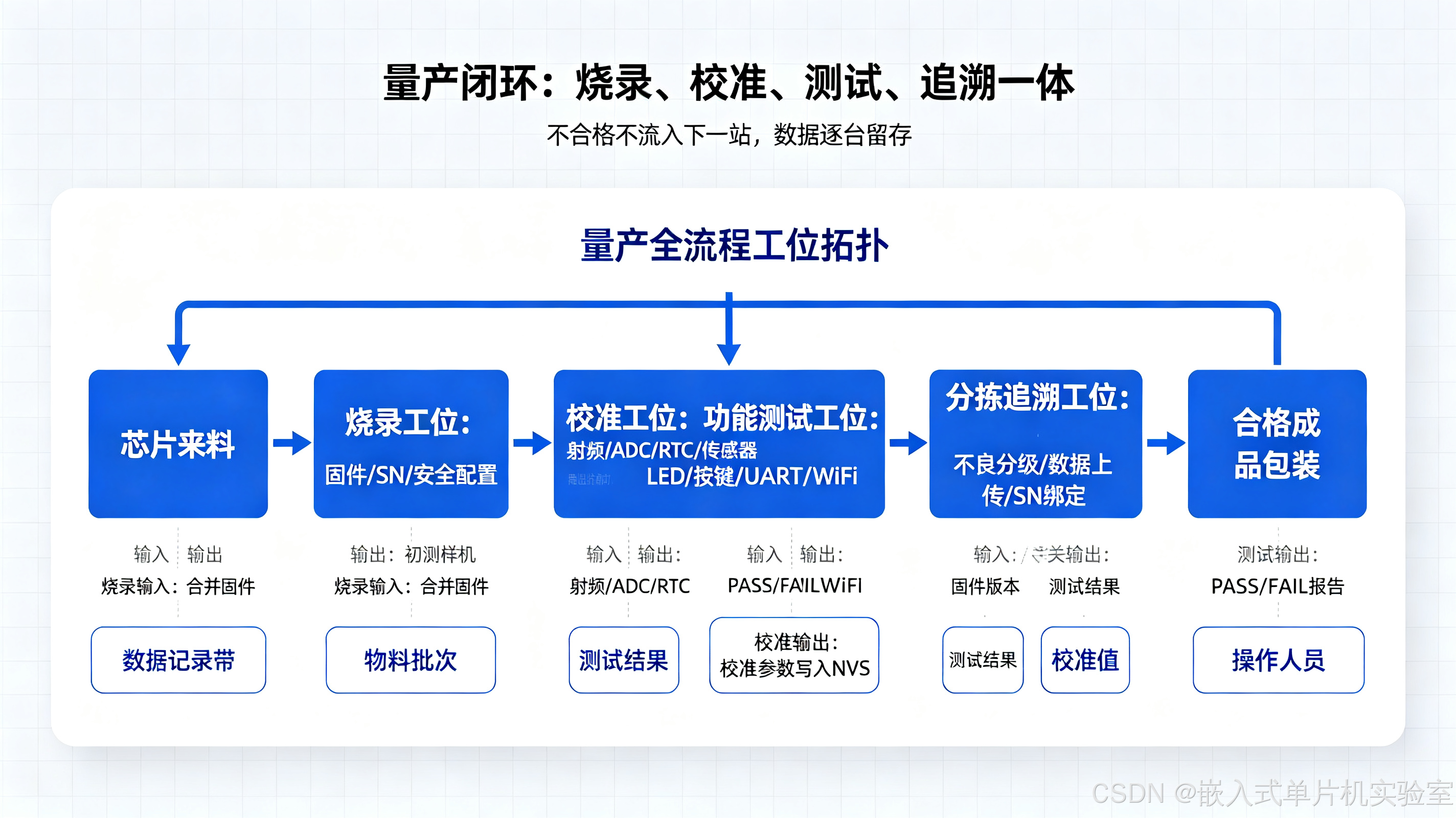

【配图1：量产全流程工位拓扑图】

配图说明：展示从芯片来料→烧录工位→校准工位→功能测试工位→不良品分拣区→合格成品包装的完整产线流向；标注每个工位的核心输入、输出与关键动作，侧边标注配套工具与数据记录，直观呈现量产全流程的工位布局与物流方向。

下面是量产全流程的工位拓扑与物流方向图：
#mermaid-svg-4ZNrjELNfyrEF8QM{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-4ZNrjELNfyrEF8QM .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-4ZNrjELNfyrEF8QM .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-4ZNrjELNfyrEF8QM .error-icon{fill:#552222;}#mermaid-svg-4ZNrjELNfyrEF8QM .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-4ZNrjELNfyrEF8QM .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-4ZNrjELNfyrEF8QM .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-4ZNrjELNfyrEF8QM .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-4ZNrjELNfyrEF8QM .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-4ZNrjELNfyrEF8QM .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-4ZNrjELNfyrEF8QM .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-4ZNrjELNfyrEF8QM .marker{fill:#333333;stroke:#333333;}#mermaid-svg-4ZNrjELNfyrEF8QM .marker.cross{stroke:#333333;}#mermaid-svg-4ZNrjELNfyrEF8QM svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-4ZNrjELNfyrEF8QM p{margin:0;}#mermaid-svg-4ZNrjELNfyrEF8QM .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-4ZNrjELNfyrEF8QM .cluster-label text{fill:#333;}#mermaid-svg-4ZNrjELNfyrEF8QM .cluster-label span{color:#333;}#mermaid-svg-4ZNrjELNfyrEF8QM .cluster-label span p{background-color:transparent;}#mermaid-svg-4ZNrjELNfyrEF8QM .label text,#mermaid-svg-4ZNrjELNfyrEF8QM span{fill:#333;color:#333;}#mermaid-svg-4ZNrjELNfyrEF8QM .node rect,#mermaid-svg-4ZNrjELNfyrEF8QM .node circle,#mermaid-svg-4ZNrjELNfyrEF8QM .node ellipse,#mermaid-svg-4ZNrjELNfyrEF8QM .node polygon,#mermaid-svg-4ZNrjELNfyrEF8QM .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-4ZNrjELNfyrEF8QM .rough-node .label text,#mermaid-svg-4ZNrjELNfyrEF8QM .node .label text,#mermaid-svg-4ZNrjELNfyrEF8QM .image-shape .label,#mermaid-svg-4ZNrjELNfyrEF8QM .icon-shape .label{text-anchor:middle;}#mermaid-svg-4ZNrjELNfyrEF8QM .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-4ZNrjELNfyrEF8QM .rough-node .label,#mermaid-svg-4ZNrjELNfyrEF8QM .node .label,#mermaid-svg-4ZNrjELNfyrEF8QM .image-shape .label,#mermaid-svg-4ZNrjELNfyrEF8QM .icon-shape .label{text-align:center;}#mermaid-svg-4ZNrjELNfyrEF8QM .node.clickable{cursor:pointer;}#mermaid-svg-4ZNrjELNfyrEF8QM .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-4ZNrjELNfyrEF8QM .arrowheadPath{fill:#333333;}#mermaid-svg-4ZNrjELNfyrEF8QM .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-4ZNrjELNfyrEF8QM .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-4ZNrjELNfyrEF8QM .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-4ZNrjELNfyrEF8QM .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-4ZNrjELNfyrEF8QM .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-4ZNrjELNfyrEF8QM .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-4ZNrjELNfyrEF8QM .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-4ZNrjELNfyrEF8QM .cluster text{fill:#333;}#mermaid-svg-4ZNrjELNfyrEF8QM .cluster span{color:#333;}#mermaid-svg-4ZNrjELNfyrEF8QM div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-4ZNrjELNfyrEF8QM .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-4ZNrjELNfyrEF8QM rect.text{fill:none;stroke-width:0;}#mermaid-svg-4ZNrjELNfyrEF8QM .icon-shape,#mermaid-svg-4ZNrjELNfyrEF8QM .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-4ZNrjELNfyrEF8QM .icon-shape p,#mermaid-svg-4ZNrjELNfyrEF8QM .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-4ZNrjELNfyrEF8QM .icon-shape .label rect,#mermaid-svg-4ZNrjELNfyrEF8QM .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-4ZNrjELNfyrEF8QM .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-4ZNrjELNfyrEF8QM .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-4ZNrjELNfyrEF8QM :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} PASS
FAIL
芯片来料
烧录工位
校准工位
功能测试工位
测试结果
不良品分拣区
合格成品包装
A级报废 / B级返工 / C级现场修复
SN与批次追溯上传

二、批量烧录配置与合并固件生成

1. 合并固件的核心价值

开发阶段分开烧录bootloader、partition_table、app、数据分区，量产时多次烧录效率低、易出错。合并为单一整包固件，一次烧录完成所有分区，是量产的标准做法：

  • 效率高：一次擦写完成，减少多次操作的时间开销
  • 出错少：无需配置多个地址，避免地址偏移错误
  • 一致性好：所有设备固件完全一致，版本统一
  • 易管理：单个固件文件，版本管理与产线分发简单

2. 实战1：生成量产合并固件与批量烧录脚本

步骤1：编译生成各分区文件

正常编译工程后，build目录下生成三个核心文件：

  • bootloader.bin：引导程序
  • partition-table.bin：分区表
  • app.bin：应用固件
步骤2：合并为单一量产固件

使用esptool合并多个分区文件，指定对应地址，生成整包固件：

c 复制代码
esptool.py --chip esp32 merge_bin \
  -o output_factory_v1.0.0.bin \
  0x1000 bootloader.bin \
  0x8000 partition-table.bin \
  0x10000 app.bin

生成的output_factory_v1.0.0.bin就是量产用整包固件，烧录起始地址0x0，一次写入即可。

步骤3：批量烧录脚本（多串口自动识别）

产线多工位同时烧录时，可用Python脚本遍历串口，自动识别设备并烧录：

c 复制代码
import os
import serial.tools.list_ports

firmware_path = "output_factory_v1.0.0.bin"
baud = 921600

ports = list(serial.tools.list_ports.comports())
for port in ports:
    print(f"发现端口: {port.device}")
    cmd = f"esptool.py --chip esp32 -p {port.device} -b {baud} write_flash --verify 0x0 {firmware_path}"
    os.system(cmd)
    print(f"{port.device} 烧录完成")

下面是合并固件生成与批量烧录的完整流程：
#mermaid-svg-6yc0FXrSSLlIO7Lp{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-6yc0FXrSSLlIO7Lp .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-6yc0FXrSSLlIO7Lp .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-6yc0FXrSSLlIO7Lp .error-icon{fill:#552222;}#mermaid-svg-6yc0FXrSSLlIO7Lp .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-6yc0FXrSSLlIO7Lp .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-6yc0FXrSSLlIO7Lp .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-6yc0FXrSSLlIO7Lp .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-6yc0FXrSSLlIO7Lp .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-6yc0FXrSSLlIO7Lp .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-6yc0FXrSSLlIO7Lp .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-6yc0FXrSSLlIO7Lp .marker{fill:#333333;stroke:#333333;}#mermaid-svg-6yc0FXrSSLlIO7Lp .marker.cross{stroke:#333333;}#mermaid-svg-6yc0FXrSSLlIO7Lp svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-6yc0FXrSSLlIO7Lp p{margin:0;}#mermaid-svg-6yc0FXrSSLlIO7Lp .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-6yc0FXrSSLlIO7Lp .cluster-label text{fill:#333;}#mermaid-svg-6yc0FXrSSLlIO7Lp .cluster-label span{color:#333;}#mermaid-svg-6yc0FXrSSLlIO7Lp .cluster-label span p{background-color:transparent;}#mermaid-svg-6yc0FXrSSLlIO7Lp .label text,#mermaid-svg-6yc0FXrSSLlIO7Lp span{fill:#333;color:#333;}#mermaid-svg-6yc0FXrSSLlIO7Lp .node rect,#mermaid-svg-6yc0FXrSSLlIO7Lp .node circle,#mermaid-svg-6yc0FXrSSLlIO7Lp .node ellipse,#mermaid-svg-6yc0FXrSSLlIO7Lp .node polygon,#mermaid-svg-6yc0FXrSSLlIO7Lp .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-6yc0FXrSSLlIO7Lp .rough-node .label text,#mermaid-svg-6yc0FXrSSLlIO7Lp .node .label text,#mermaid-svg-6yc0FXrSSLlIO7Lp .image-shape .label,#mermaid-svg-6yc0FXrSSLlIO7Lp .icon-shape .label{text-anchor:middle;}#mermaid-svg-6yc0FXrSSLlIO7Lp .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-6yc0FXrSSLlIO7Lp .rough-node .label,#mermaid-svg-6yc0FXrSSLlIO7Lp .node .label,#mermaid-svg-6yc0FXrSSLlIO7Lp .image-shape .label,#mermaid-svg-6yc0FXrSSLlIO7Lp .icon-shape .label{text-align:center;}#mermaid-svg-6yc0FXrSSLlIO7Lp .node.clickable{cursor:pointer;}#mermaid-svg-6yc0FXrSSLlIO7Lp .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-6yc0FXrSSLlIO7Lp .arrowheadPath{fill:#333333;}#mermaid-svg-6yc0FXrSSLlIO7Lp .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-6yc0FXrSSLlIO7Lp .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-6yc0FXrSSLlIO7Lp .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-6yc0FXrSSLlIO7Lp .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-6yc0FXrSSLlIO7Lp .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-6yc0FXrSSLlIO7Lp .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-6yc0FXrSSLlIO7Lp .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-6yc0FXrSSLlIO7Lp .cluster text{fill:#333;}#mermaid-svg-6yc0FXrSSLlIO7Lp .cluster span{color:#333;}#mermaid-svg-6yc0FXrSSLlIO7Lp div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-6yc0FXrSSLlIO7Lp .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-6yc0FXrSSLlIO7Lp rect.text{fill:none;stroke-width:0;}#mermaid-svg-6yc0FXrSSLlIO7Lp .icon-shape,#mermaid-svg-6yc0FXrSSLlIO7Lp .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-6yc0FXrSSLlIO7Lp .icon-shape p,#mermaid-svg-6yc0FXrSSLlIO7Lp .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-6yc0FXrSSLlIO7Lp .icon-shape .label rect,#mermaid-svg-6yc0FXrSSLlIO7Lp .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-6yc0FXrSSLlIO7Lp .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-6yc0FXrSSLlIO7Lp .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-6yc0FXrSSLlIO7Lp :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} PASS
FAIL
编译工程
生成 bootloader.bin
生成 partition-table.bin
生成 app.bin
esptool merge_bin 合并
output_factory_v1.0.0.bin 整包固件
Python 脚本遍历串口
自动识别设备并烧录
开启 --verify 校验
校验结果
下一台设备
标记 NG 并重试

3. 量产烧录关键配置项

  • 烧录校验 ：必须开启--verify，烧录后回读比对，确保烧录完整正确，避免虚焊、接触不良导致的部分烧录
  • 波特率选择：量产优先用921600波特率，兼顾速度与稳定性；接触好的夹具可到2Mbps
  • eFuse烧录：安全启动、Flash加密、禁用调试等熔丝配置，在测试通过后烧录，一旦烧录不可撤销
  • SN写入：每个设备唯一序列号，烧录时写入指定Flash地址或NVS分区，用于追溯

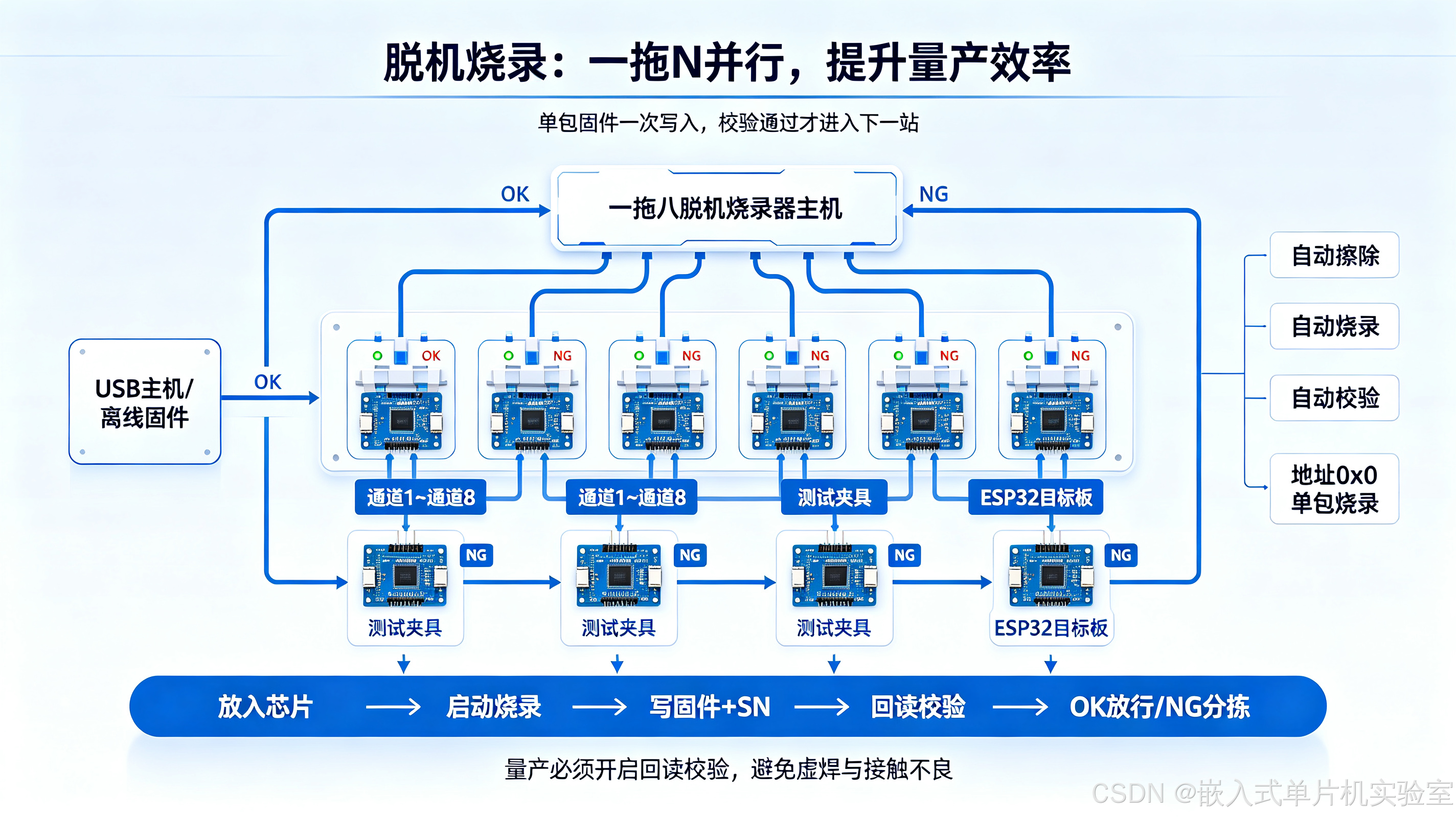

【配图2：多工位脱机烧录架构图】

配图说明：展示一拖八脱机烧录器主机→8路独立烧录通道→对应测试夹具的拓扑；标注触发按钮、状态指示灯、OK/NG信号输出，以及离线固件存储、自动校验的功能逻辑，直观呈现中小批量量产的标准烧录架构。

三、产线校准与自动化功能测试

1. 为什么必须产线校准

芯片与硬件存在个体差异，出厂参数是典型值，批量产品必须逐台校准，才能保证性能一致性：

  • 射频校准：WiFi发射功率、频率偏移、接收灵敏度，每个芯片都有差异，校准后写入NVS，保证射频性能达标
  • ADC校准：参考电压偏差，校准后修正采集精度
  • RTC校准：内部RC时钟偏差，校准后提升走时精度
  • 传感器校准：外接传感器的零点、增益偏差，修正系统误差

ESP32的射频校准必须执行，未校准的设备射频性能差异很大，可能出现信号弱、连接不稳、超标等问题。

2. 自动化功能测试设计

产线测试不能靠人工操作判断，必须用测试固件实现自动化测试，上电自动运行所有测试项，输出明确的PASS/FAIL结果。

测试固件设计原则
  • 独立于正式固件：测试固件仅用于产线，不含业务逻辑，不流出市场
  • 自动执行：上电无需人工干预，自动顺序执行所有测试项
  • 结果明确：通过串口输出详细日志，最终输出统一的PASS或FAIL
  • 状态指示：配合LED指示灯，绿灯常亮通过，红灯常亮失败，直观易判

实战2：产线自动化测试固件示例

实现功能：上电自动测试LED、按键、UART回环、WiFi扫描，自动判断结果，输出最终测试结论。

c 复制代码
#include <stdio.h>
#include <string.h>
#include "freertos/FreeRTOS.h"
#include "freertos/task.h"
#include "driver/gpio.h"
#include "driver/uart.h"
#include "esp_wifi.h"
#include "esp_log.h"

#define TAG "FCT_TEST"

#define LED_PIN     GPIO_NUM_2
#define KEY_PIN     GPIO_NUM_0
#define UART_NUM    UART_NUM_1
#define TX_PIN      GPIO_NUM_10
#define RX_PIN      GPIO_NUM_9

static uint8_t g_pass_cnt = 0;
static uint8_t g_fail_cnt = 0;

// 测试项：LED输出
static void test_led(void)
{
    gpio_set_level(LED_PIN, 1);
    vTaskDelay(pdMS_TO_TICKS(100));
    gpio_set_level(LED_PIN, 0);
    ESP_LOGI(TAG, "[TEST] LED测试: PASS");
    g_pass_cnt++;
}

// 测试项：按键输入
static void test_key(void)
{
    // 产线夹具自动按下按键，检测电平
    if(gpio_get_level(KEY_PIN) == 0) {
        ESP_LOGI(TAG, "[TEST] 按键测试: PASS");
        g_pass_cnt++;
    } else {
        ESP_LOGE(TAG, "[TEST] 按键测试: FAIL");
        g_fail_cnt++;
    }
}

// 测试项：UART回环
static void test_uart_loopback(void)
{
    uint8_t test_data[] = "UART_TEST";
    uint8_t rx_buf[16] = {0};

    uart_write_bytes(UART_NUM, test_data, strlen((char*)test_data));
    vTaskDelay(pdMS_TO_TICKS(50));
    int len = uart_read_bytes(UART_NUM, rx_buf, sizeof(rx_buf), pdMS_TO_TICKS(100));

    if(len == strlen((char*)test_data) && memcmp(rx_buf, test_data, len) == 0) {
        ESP_LOGI(TAG, "[TEST] UART回环: PASS");
        g_pass_cnt++;
    } else {
        ESP_LOGE(TAG, "[TEST] UART回环: FAIL");
        g_fail_cnt++;
    }
}

// 测试项：WiFi扫描
static void test_wifi_scan(void)
{
    wifi_init_config_t cfg = WIFI_INIT_CONFIG_DEFAULT();
    esp_wifi_init(&cfg);
    esp_wifi_set_mode(WIFI_MODE_STA);
    esp_wifi_start();

    uint16_t ap_num = 0;
    esp_wifi_scan_start(NULL, true);
    esp_wifi_scan_get_ap_num(&ap_num);

    if(ap_num > 0) {
        ESP_LOGI(TAG, "[TEST] WiFi扫描: PASS (发现%d个AP)", ap_num);
        g_pass_cnt++;
    } else {
        ESP_LOGE(TAG, "[TEST] WiFi扫描: FAIL");
        g_fail_cnt++;
    }
    esp_wifi_deinit();
}

void app_main(void)
{
    // 初始化硬件
    gpio_config_t led_cfg = {
        .pin_bit_mask = 1ULL << LED_PIN,
        .mode = GPIO_MODE_OUTPUT,
    };
    gpio_config(&led_cfg);

    gpio_config_t key_cfg = {
        .pin_bit_mask = 1ULL << KEY_PIN,
        .mode = GPIO_MODE_INPUT,
        .pull_up_en = GPIO_PULLUP_ENABLE,
    };
    gpio_config(&key_cfg);

    uart_config_t uart_cfg = {
        .baud_rate = 115200,
        .data_bits = UART_DATA_8_BITS,
        .parity = UART_PARITY_DISABLE,
        .stop_bits = UART_STOP_BITS_1,
    };
    uart_param_config(UART_NUM, &uart_cfg);
    uart_set_pin(UART_NUM, TX_PIN, RX_PIN, GPIO_NUM_NC, GPIO_NUM_NC);
    uart_driver_install(UART_NUM, 1024, 1024, 0, NULL, 0);

    ESP_LOGI(TAG, "===== 产线功能测试开始 =====");

    // 顺序执行所有测试项
    test_led();
    test_key();
    test_uart_loopback();
    test_wifi_scan();

    // 输出最终结果
    ESP_LOGI(TAG, "===== 测试结果 =====");
    ESP_LOGI(TAG, "通过: %d  失败: %d", g_pass_cnt, g_fail_cnt);

    if(g_fail_cnt == 0) {
        gpio_set_level(LED_PIN, 1); // 绿灯常亮表示通过
        ESP_LOGI(TAG, "最终结论: PASS");
    } else {
        ESP_LOGE(TAG, "最终结论: FAIL");
        while(1) { // 红灯闪烁表示失败
            gpio_set_level(LED_PIN, 0);
            vTaskDelay(pdMS_TO_TICKS(200));
            gpio_set_level(LED_PIN, 1);
            vTaskDelay(pdMS_TO_TICKS(200));
        }
    }
}

下面是产线校准与自动化功能测试的完整流程：
#mermaid-svg-8qCJP8KFMubWN1Pb{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-8qCJP8KFMubWN1Pb .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-8qCJP8KFMubWN1Pb .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-8qCJP8KFMubWN1Pb .error-icon{fill:#552222;}#mermaid-svg-8qCJP8KFMubWN1Pb .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-8qCJP8KFMubWN1Pb .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-8qCJP8KFMubWN1Pb .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-8qCJP8KFMubWN1Pb .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-8qCJP8KFMubWN1Pb .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-8qCJP8KFMubWN1Pb .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-8qCJP8KFMubWN1Pb .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-8qCJP8KFMubWN1Pb .marker{fill:#333333;stroke:#333333;}#mermaid-svg-8qCJP8KFMubWN1Pb .marker.cross{stroke:#333333;}#mermaid-svg-8qCJP8KFMubWN1Pb svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-8qCJP8KFMubWN1Pb p{margin:0;}#mermaid-svg-8qCJP8KFMubWN1Pb .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-8qCJP8KFMubWN1Pb .cluster-label text{fill:#333;}#mermaid-svg-8qCJP8KFMubWN1Pb .cluster-label span{color:#333;}#mermaid-svg-8qCJP8KFMubWN1Pb .cluster-label span p{background-color:transparent;}#mermaid-svg-8qCJP8KFMubWN1Pb .label text,#mermaid-svg-8qCJP8KFMubWN1Pb span{fill:#333;color:#333;}#mermaid-svg-8qCJP8KFMubWN1Pb .node rect,#mermaid-svg-8qCJP8KFMubWN1Pb .node circle,#mermaid-svg-8qCJP8KFMubWN1Pb .node ellipse,#mermaid-svg-8qCJP8KFMubWN1Pb .node polygon,#mermaid-svg-8qCJP8KFMubWN1Pb .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-8qCJP8KFMubWN1Pb .rough-node .label text,#mermaid-svg-8qCJP8KFMubWN1Pb .node .label text,#mermaid-svg-8qCJP8KFMubWN1Pb .image-shape .label,#mermaid-svg-8qCJP8KFMubWN1Pb .icon-shape .label{text-anchor:middle;}#mermaid-svg-8qCJP8KFMubWN1Pb .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-8qCJP8KFMubWN1Pb .rough-node .label,#mermaid-svg-8qCJP8KFMubWN1Pb .node .label,#mermaid-svg-8qCJP8KFMubWN1Pb .image-shape .label,#mermaid-svg-8qCJP8KFMubWN1Pb .icon-shape .label{text-align:center;}#mermaid-svg-8qCJP8KFMubWN1Pb .node.clickable{cursor:pointer;}#mermaid-svg-8qCJP8KFMubWN1Pb .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-8qCJP8KFMubWN1Pb .arrowheadPath{fill:#333333;}#mermaid-svg-8qCJP8KFMubWN1Pb .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-8qCJP8KFMubWN1Pb .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-8qCJP8KFMubWN1Pb .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-8qCJP8KFMubWN1Pb .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-8qCJP8KFMubWN1Pb .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-8qCJP8KFMubWN1Pb .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-8qCJP8KFMubWN1Pb .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-8qCJP8KFMubWN1Pb .cluster text{fill:#333;}#mermaid-svg-8qCJP8KFMubWN1Pb .cluster span{color:#333;}#mermaid-svg-8qCJP8KFMubWN1Pb div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-8qCJP8KFMubWN1Pb .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-8qCJP8KFMubWN1Pb rect.text{fill:none;stroke-width:0;}#mermaid-svg-8qCJP8KFMubWN1Pb .icon-shape,#mermaid-svg-8qCJP8KFMubWN1Pb .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-8qCJP8KFMubWN1Pb .icon-shape p,#mermaid-svg-8qCJP8KFMubWN1Pb .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-8qCJP8KFMubWN1Pb .icon-shape .label rect,#mermaid-svg-8qCJP8KFMubWN1Pb .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-8qCJP8KFMubWN1Pb .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-8qCJP8KFMubWN1Pb .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-8qCJP8KFMubWN1Pb :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 是
否
上电启动测试固件
射频校准
ADC校准
RTC校准
传感器校准
LED测试
按键测试
UART回环测试
WiFi扫描测试
所有测试项通过?
输出 PASS，绿灯常亮
输出 FAIL，红灯闪烁
重新烧录正式固件
进入不良品分级处理

关键说明

  • 产线夹具配合测试固件，自动按下按键、短接回环，无需人工操作，测试速度快、一致性好
  • 所有测试项必须有明确的通过/失败阈值，不能模糊判断
  • 测试固件禁止包含业务核心代码、敏感参数，避免流出造成知识产权损失

四、不良品分拣与产线追溯体系

1. 不良品分级与处理

产线不良品按严重程度分级处理，避免浪费：

  • A级不良：致命功能失效，如无法启动、核心功能失效、安全不达标；直接报废或返厂维修，禁止流入市场
  • B级不良：性能不达标，如射频功率偏低、精度超差；可返工校准，重新测试通过后可放行
  • C级不良：外观、标识、包装问题；现场修复，复检通过放行

2. 全链路追溯体系

追溯是量产质量管理的核心，出问题时可精准定位批次与范围，最小化召回成本：

  • 唯一SN码：每个产品分配唯一序列号，烧录时写入Flash固定地址，可通过指令读取
  • 批次关联：每个批次记录固件版本、物料批次、生产日期、产线工位、操作人员
  • 数据留存：每个产品的测试数据、校准值、不良记录全部上传MES系统，留存至少3年
  • 逆向追溯：通过SN可反查全部生产数据；通过批次可正向查所有产品流向

3. 追溯码设计建议

SN码建议包含信息：

复制代码
产品型号(2位) + 生产年份(2位) + 周号(2位) + 流水号(4位)

例如：D226350001代表D2产品，26年第35周，第0001台。

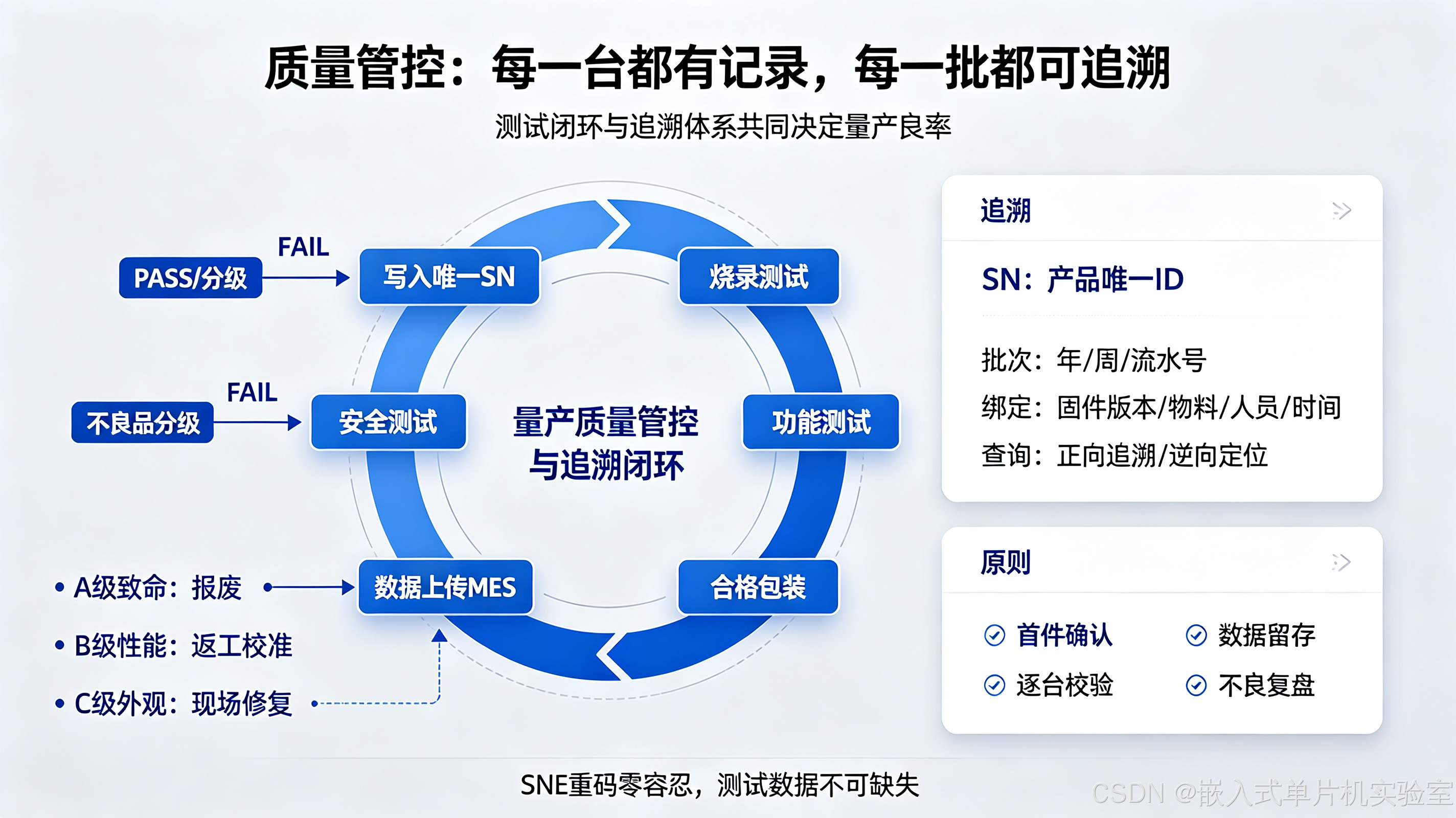

【配图3：量产质量管控与追溯流程图】

配图说明：从烧录写入SN开始，经过校准、功能测试、安全测试，每个环节通过则进入下一站，失败则进入对应不良品分级处理；最终合格产品生成追溯记录上传系统，直观呈现质量管控与追溯的完整闭环逻辑。

五、工程最佳实践

1. 烧录管理

  • 统一使用合并固件，单文件烧录，避免多文件地址错误
  • 每批次首件必须做全功能验证，确认固件版本、配置、功能正确后再批量烧录
  • 烧录必须开启校验，按比例抽检回读，确保烧录一致性
  • eFuse烧录必须单独工位，测试通过后再执行，执行前双人确认，避免批量报废

2. 测试管理

  • 测试固件与正式固件严格分离，版本独立管理，产线测试完成后必须重新烧录正式固件
  • 测试项覆盖所有出货功能点与性能指标，临界参数明确量化阈值
  • 定期校准测试夹具与仪器，保证测试结果准确可靠
  • 不良品每天复盘，分析根因，优化制程与设计，持续提升良率

3. 追溯管理

  • SN码全局唯一，重码零容忍，烧录前自动校验
  • 批次信息完整，固件、物料、人员、时间、设备全记录
  • 不良数据定期统计，定位高发问题，驱动设计与制程改进
  • 售后返回产品可通过SN快速调取生产数据，定位问题原因

六、新手高频踩坑汇总

  1. 烧录地址错误，批量设备无法启动
    • 分开烧录多个文件时地址配置错误，或者合并固件地址偏移不对
    • 解决：量产统一使用0地址起始的合并固件，减少地址配置环节
  2. 未做射频校准，产品射频性能差异大
    • 直接烧录固件不校准，芯片个体差异导致部分设备信号弱、连接不稳
    • 解决：产线逐台做射频校准，校准值写入NVS，保证性能一致性
  3. 测试固件流出市场，带来安全风险
    • 产线测试后忘记烧回正式固件，测试固件带调试接口、后门
    • 解决：测试工位后增加正式固件烧录工位，或者测试固件自动过期失效
  4. 没有追溯体系，出问题无法定位批次
    • 产品没有唯一SN，出问题不知道哪批生产、用了什么物料
    • 解决：建立SN编码规则，量产逐台写入，测试数据关联留存
  5. 烧录不校验，虚焊导致不良品流出
    • 烧录时关闭校验，夹具接触不良导致部分烧录，出厂后功能失效
    • 解决：强制开启烧录校验，失败自动重试并标记NG
  6. eFuse误烧录，批量芯片报废
    • 量产前未验证eFuse配置文件，错误烧录导致芯片永久锁定
    • 解决：先单芯片验证配置，确认无误后再批量烧录；烧录工位增加二次确认

下一篇预告（41篇）

ESP-IDF保姆级入门41｜产品级故障排查与稳定性优化全解：死机复位排查/内存泄漏定位/性能瓶颈分析/长期稳定性测试，掌握量产运维与问题定位方法论，实现产品级高可靠稳定运行！
