📙 VH1150/VH1160 安装与 CANoe 示例配置

请注意，此文章是由机器基于英文版自动翻译的。更多详情

问题

如何安装 VH1150 或 VH1160 和 CANoe 示例配置？

答： VH1150 或 VH1160 和 CANoe 样本配置如何安装？

VH1160 是 VH1150 的后续产品。VH1160 可直接替代 VH1150。用 VH1150 创建的 CANoe 配置可用于 VH1160，无需做任何更改。

详细信息请参阅VH1160 手册。

请下载以下组件：

安装包
最新的 FTDI USB 至串行驱动程序
VH11xx 示例配置可用于测试 VH1150/VH1160 设备。可以在目录 C:\Users\Public\Documents\Vector\CANoe\<CANoe Version>\CANoe Sample Configurations\VH1160 或安装路径中。

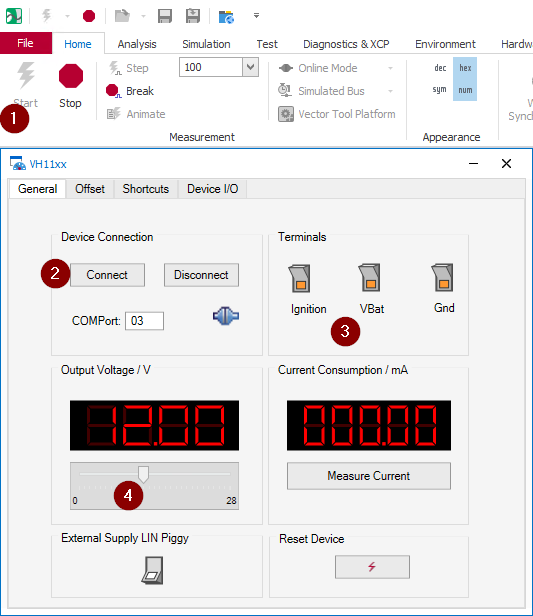

开始测量
单击Connect 连接到 VH1160
使用开关（右键单击打开，左键单击关闭）关闭/打开端子的继电器
调节滑块以设置输出电压
除提供的示例配置外，还可通过此链接下载改进的示例配置：VH1160_ImprovedCyclicVoltageCurrentMeas。该配置具有更高的性能，可满足快速激励或测量要求，并具有电压和电流测量的循环测量选项。

在自己的配置中使用 VH11xx：

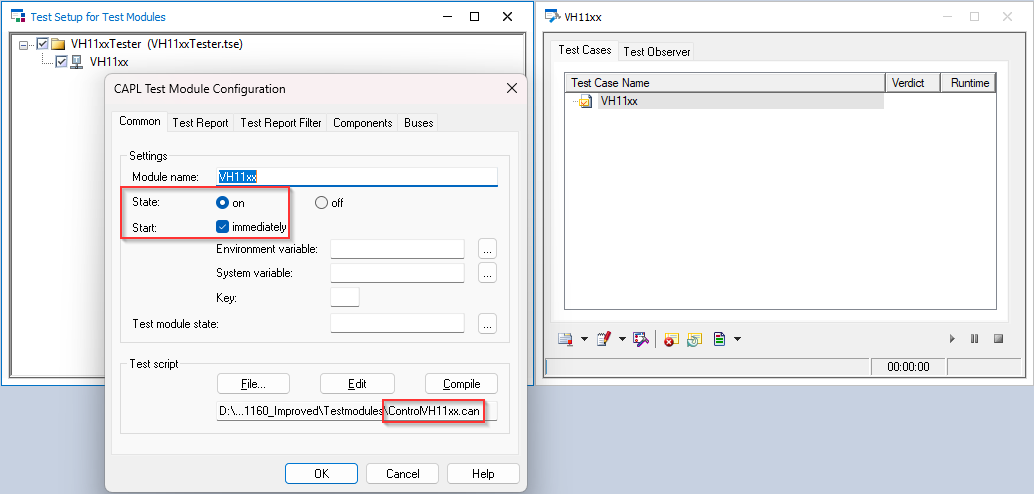

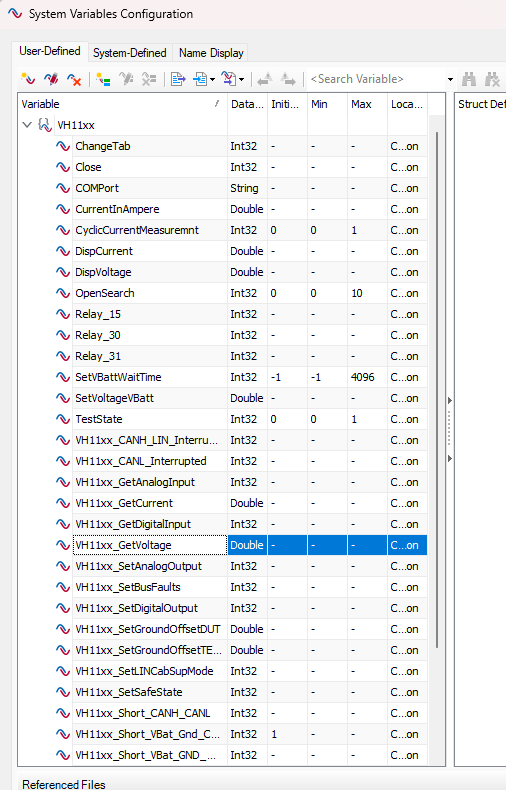

作为最佳实践，我们建议使用 VH11xx 示例配置中的测试模块。将测试模块和面板复制到您的配置中。从 VH11xx 命名空间导出系统变量并将其导入您的配置中。使用该命名空间中的系统变量来控制 VH1160。

提示

如果许多测试功能都能正常工作，但并非所有测试功能都能正常工作，这很可能是VHDev.dll 丢失造成的。仍需将VHDev.dll库添加到测试模块中。
