24_MPU6050结构参数与寄存器基础

MPU6050：结构、参数与寄存器基础

对应课程：MPU6050 简介

课堂录音：2026-09-13 10_33 记录MPU6050介绍_原文.docx

芯片/模块：MPU6050、常见 GY-521 类模块

前置笔记：23_I2C通信协议与基本时序.md

整理日期：2026-09-13

本节边界：认识芯片、硬件和关键寄存器，建立后续软件/硬件 I²C 驱动所需的完整思路；并补充用户现有 GY-30（BH1750）作为实际 I²C 练习模块

1. 老师的整条思路

上一节已经具备"通过 I²C 指定地址读写从机寄存器"的能力。本节把抽象的"外挂芯片"具体化为 MPU6050：先了解它测量什么，再理解原始数据的含义和局限，接着分析模块引脚与芯片框图，最后从寄存器手册中挑出后续代码真正需要的寄存器。
#mermaid-svg-l2sNkvUyZksVWFWQ{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-l2sNkvUyZksVWFWQ .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-l2sNkvUyZksVWFWQ .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-l2sNkvUyZksVWFWQ .error-icon{fill:#552222;}#mermaid-svg-l2sNkvUyZksVWFWQ .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-l2sNkvUyZksVWFWQ .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-l2sNkvUyZksVWFWQ .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-l2sNkvUyZksVWFWQ .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-l2sNkvUyZksVWFWQ .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-l2sNkvUyZksVWFWQ .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-l2sNkvUyZksVWFWQ .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-l2sNkvUyZksVWFWQ .marker{fill:#333333;stroke:#333333;}#mermaid-svg-l2sNkvUyZksVWFWQ .marker.cross{stroke:#333333;}#mermaid-svg-l2sNkvUyZksVWFWQ svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-l2sNkvUyZksVWFWQ p{margin:0;}#mermaid-svg-l2sNkvUyZksVWFWQ .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-l2sNkvUyZksVWFWQ .cluster-label text{fill:#333;}#mermaid-svg-l2sNkvUyZksVWFWQ .cluster-label span{color:#333;}#mermaid-svg-l2sNkvUyZksVWFWQ .cluster-label span p{background-color:transparent;}#mermaid-svg-l2sNkvUyZksVWFWQ .label text,#mermaid-svg-l2sNkvUyZksVWFWQ span{fill:#333;color:#333;}#mermaid-svg-l2sNkvUyZksVWFWQ .node rect,#mermaid-svg-l2sNkvUyZksVWFWQ .node circle,#mermaid-svg-l2sNkvUyZksVWFWQ .node ellipse,#mermaid-svg-l2sNkvUyZksVWFWQ .node polygon,#mermaid-svg-l2sNkvUyZksVWFWQ .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-l2sNkvUyZksVWFWQ .rough-node .label text,#mermaid-svg-l2sNkvUyZksVWFWQ .node .label text,#mermaid-svg-l2sNkvUyZksVWFWQ .image-shape .label,#mermaid-svg-l2sNkvUyZksVWFWQ .icon-shape .label{text-anchor:middle;}#mermaid-svg-l2sNkvUyZksVWFWQ .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-l2sNkvUyZksVWFWQ .rough-node .label,#mermaid-svg-l2sNkvUyZksVWFWQ .node .label,#mermaid-svg-l2sNkvUyZksVWFWQ .image-shape .label,#mermaid-svg-l2sNkvUyZksVWFWQ .icon-shape .label{text-align:center;}#mermaid-svg-l2sNkvUyZksVWFWQ .node.clickable{cursor:pointer;}#mermaid-svg-l2sNkvUyZksVWFWQ .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-l2sNkvUyZksVWFWQ .arrowheadPath{fill:#333333;}#mermaid-svg-l2sNkvUyZksVWFWQ .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-l2sNkvUyZksVWFWQ .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-l2sNkvUyZksVWFWQ .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-l2sNkvUyZksVWFWQ .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-l2sNkvUyZksVWFWQ .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-l2sNkvUyZksVWFWQ .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-l2sNkvUyZksVWFWQ .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-l2sNkvUyZksVWFWQ .cluster text{fill:#333;}#mermaid-svg-l2sNkvUyZksVWFWQ .cluster span{color:#333;}#mermaid-svg-l2sNkvUyZksVWFWQ div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-l2sNkvUyZksVWFWQ .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-l2sNkvUyZksVWFWQ rect.text{fill:none;stroke-width:0;}#mermaid-svg-l2sNkvUyZksVWFWQ .icon-shape,#mermaid-svg-l2sNkvUyZksVWFWQ .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-l2sNkvUyZksVWFWQ .icon-shape p,#mermaid-svg-l2sNkvUyZksVWFWQ .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-l2sNkvUyZksVWFWQ .icon-shape .label rect,#mermaid-svg-l2sNkvUyZksVWFWQ .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-l2sNkvUyZksVWFWQ .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-l2sNkvUyZksVWFWQ .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-l2sNkvUyZksVWFWQ :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 明确目标：读写MPU6050寄存器
认识加速度计和陀螺仪
理解姿态角与数据融合
学习16位原始值、量程和灵敏度
确认I2C地址及模块引脚
分析芯片内部信号链
查寄存器总表
解除睡眠并配置采样、滤波、量程
读取高低字节并换算物理量

2. 为什么要先看两本 MPU6050 手册

模块资料中有两份用途不同的官方文档：

文档	文件	主要解决的问题
产品规格书	`PS-MPU-6000A.pdf`	芯片能做什么、量程与灵敏度、电气条件、引脚、框图、接口时序
寄存器映射与描述	`RM-MPU-6000A.pdf`	每个寄存器地址、位含义、复位值以及如何配置

学习新器件时可以记住：

想知道"它是什么、参数如何、硬件怎样接"，先看产品规格书；
想知道"代码应向哪里写什么值"，查寄存器手册；
模块原理图决定你手上这块板子的稳压、上拉和引脚默认电平，不能只看裸芯片规格。

3. MPU6050 到底是什么

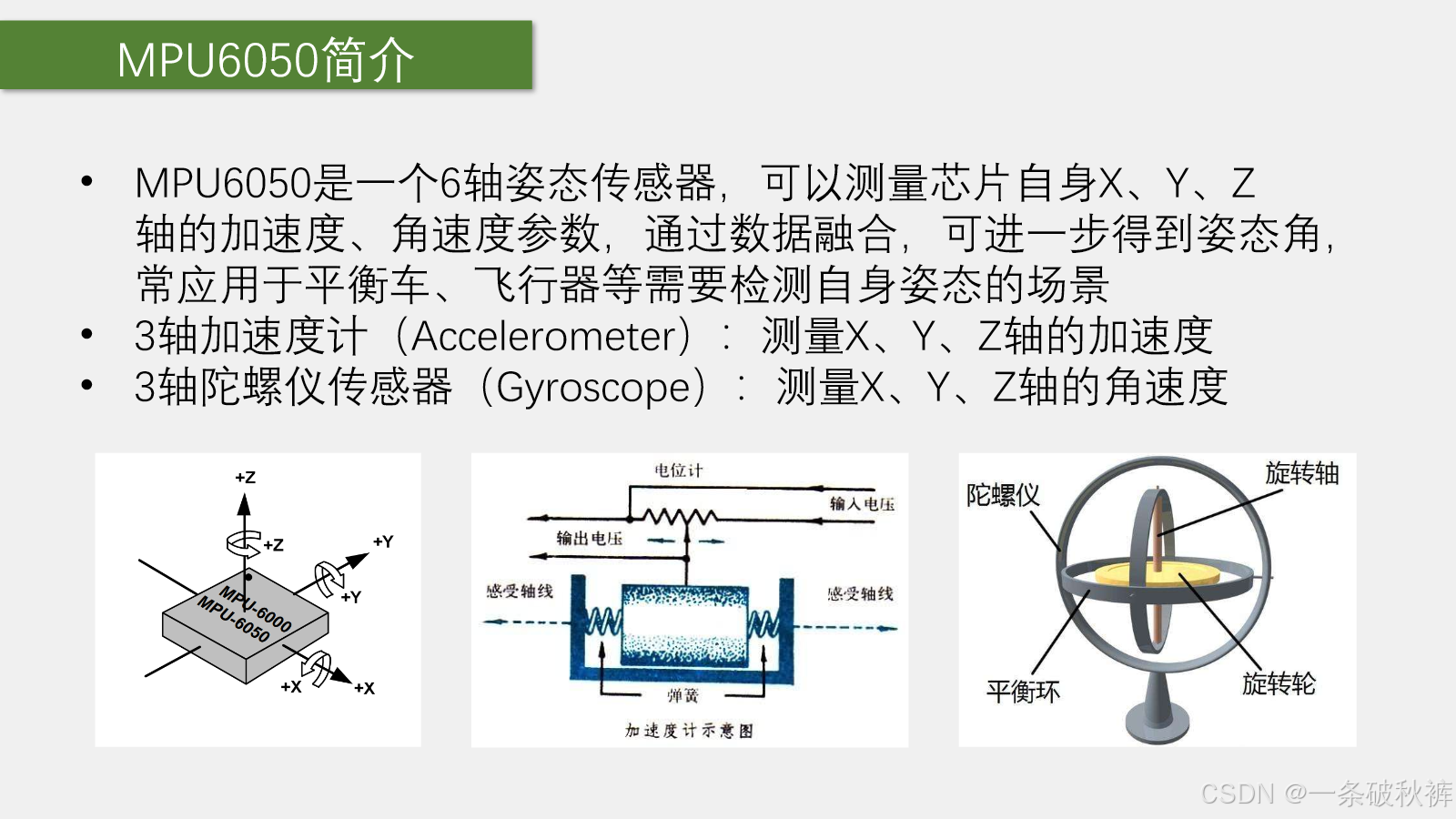

图 1　老师 PPT 第 136 页：三轴加速度计、三轴陀螺仪和坐标方向。

MPU6050 集成：

三轴加速度计：测量 X、Y、Z 三个方向的线加速度；
三轴陀螺仪：测量绕 X、Y、Z 三轴的角速度；
温度传感器；
6 组 16 位 ADC；
数字低通滤波器、采样分频器、FIFO、中断与 DMP；
主 I²C 从机接口和辅助 I²C 主机接口。

所以"六轴"不是空间存在六根轴，而是 3 个加速度测量通道 + 3 个角速度测量通道。

常见称呼	传感器组成
6 轴	3 轴加速度 + 3 轴角速度
9 轴	6 轴 + 3 轴磁场
10 轴	9 轴 + 气压/高度信息

官方产品规格书第 7 页确认了三轴 MEMS 陀螺仪、三轴 MEMS 加速度计、DMP、辅助 I²C、FIFO 和温度传感器等结构。

4. 加速度计测到的是什么

4.1 静止时为什么也不是三个轴都为零

加速度计测量的是比力。模块静止放在桌面上时，通常会在某一轴看到约 ±1 g，另外两个轴接近 0。方向正负取决于芯片坐标系和安装朝向。

1 g ≈ 9.80665 m/s²，课堂近似使用 9.8 m/s²。
#mermaid-svg-H7q51qjQVkKOLmAj{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-H7q51qjQVkKOLmAj .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-H7q51qjQVkKOLmAj .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-H7q51qjQVkKOLmAj .error-icon{fill:#552222;}#mermaid-svg-H7q51qjQVkKOLmAj .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-H7q51qjQVkKOLmAj .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-H7q51qjQVkKOLmAj .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-H7q51qjQVkKOLmAj .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-H7q51qjQVkKOLmAj .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-H7q51qjQVkKOLmAj .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-H7q51qjQVkKOLmAj .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-H7q51qjQVkKOLmAj .marker{fill:#333333;stroke:#333333;}#mermaid-svg-H7q51qjQVkKOLmAj .marker.cross{stroke:#333333;}#mermaid-svg-H7q51qjQVkKOLmAj svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-H7q51qjQVkKOLmAj p{margin:0;}#mermaid-svg-H7q51qjQVkKOLmAj .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-H7q51qjQVkKOLmAj .cluster-label text{fill:#333;}#mermaid-svg-H7q51qjQVkKOLmAj .cluster-label span{color:#333;}#mermaid-svg-H7q51qjQVkKOLmAj .cluster-label span p{background-color:transparent;}#mermaid-svg-H7q51qjQVkKOLmAj .label text,#mermaid-svg-H7q51qjQVkKOLmAj span{fill:#333;color:#333;}#mermaid-svg-H7q51qjQVkKOLmAj .node rect,#mermaid-svg-H7q51qjQVkKOLmAj .node circle,#mermaid-svg-H7q51qjQVkKOLmAj .node ellipse,#mermaid-svg-H7q51qjQVkKOLmAj .node polygon,#mermaid-svg-H7q51qjQVkKOLmAj .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-H7q51qjQVkKOLmAj .rough-node .label text,#mermaid-svg-H7q51qjQVkKOLmAj .node .label text,#mermaid-svg-H7q51qjQVkKOLmAj .image-shape .label,#mermaid-svg-H7q51qjQVkKOLmAj .icon-shape .label{text-anchor:middle;}#mermaid-svg-H7q51qjQVkKOLmAj .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-H7q51qjQVkKOLmAj .rough-node .label,#mermaid-svg-H7q51qjQVkKOLmAj .node .label,#mermaid-svg-H7q51qjQVkKOLmAj .image-shape .label,#mermaid-svg-H7q51qjQVkKOLmAj .icon-shape .label{text-align:center;}#mermaid-svg-H7q51qjQVkKOLmAj .node.clickable{cursor:pointer;}#mermaid-svg-H7q51qjQVkKOLmAj .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-H7q51qjQVkKOLmAj .arrowheadPath{fill:#333333;}#mermaid-svg-H7q51qjQVkKOLmAj .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-H7q51qjQVkKOLmAj .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-H7q51qjQVkKOLmAj .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-H7q51qjQVkKOLmAj .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-H7q51qjQVkKOLmAj .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-H7q51qjQVkKOLmAj .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-H7q51qjQVkKOLmAj .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-H7q51qjQVkKOLmAj .cluster text{fill:#333;}#mermaid-svg-H7q51qjQVkKOLmAj .cluster span{color:#333;}#mermaid-svg-H7q51qjQVkKOLmAj div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-H7q51qjQVkKOLmAj .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-H7q51qjQVkKOLmAj rect.text{fill:none;stroke-width:0;}#mermaid-svg-H7q51qjQVkKOLmAj .icon-shape,#mermaid-svg-H7q51qjQVkKOLmAj .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-H7q51qjQVkKOLmAj .icon-shape p,#mermaid-svg-H7q51qjQVkKOLmAj .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-H7q51qjQVkKOLmAj .icon-shape .label rect,#mermaid-svg-H7q51qjQVkKOLmAj .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-H7q51qjQVkKOLmAj .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-H7q51qjQVkKOLmAj .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-H7q51qjQVkKOLmAj :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 外界运动和重力作用
MEMS质量块产生位移
电容等电学量改变
模拟信号调理
16位ADC量化
ACCEL_X/Y/Z寄存器

4.2 为什么加速度计适合修正静态倾角

物体静止或缓慢运动时，测得的加速度主要来自重力，可以由重力在三个轴上的投影估算倾斜方向。因此加速度计具有长期参考，不会像积分那样无限漂移。

但车辆突然加速、机体振动时，测量值还包含运动加速度。仅靠加速度计会把"向前加速"误认为"姿态倾斜"，所以它静态较稳定、动态易受干扰。

5. 陀螺仪测到的是什么

陀螺仪输出绕各轴旋转的角速度，单位通常为 °/s。若已知采样间隔 Δt，可以积分得到角度变化：

text 复制代码

角度变化 ≈ 角速度 × Δt
angle[k] = angle[k-1] + gyro[k] × Δt

陀螺仪短时间内能很好地反映快速旋转，不会把直线运动加速度误判为倾角。但即使静止，零偏和噪声也不可能严格为零；很小的误差经过持续积分会积累成明显角度漂移，所以它动态响应好、长期会漂移。

6. 为什么需要数据融合

传感器	优势	局限
加速度计	可提供长期稳定的重力方向参考	运动加速度和振动会污染倾角
陀螺仪	快速运动时连续、响应快	零偏积分后产生长期漂移
磁力计	可提供航向长期参考	易受电机、磁铁和硬铁/软铁干扰

#mermaid-svg-1MarsEnt5VhFZueG{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-1MarsEnt5VhFZueG .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-1MarsEnt5VhFZueG .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-1MarsEnt5VhFZueG .error-icon{fill:#552222;}#mermaid-svg-1MarsEnt5VhFZueG .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-1MarsEnt5VhFZueG .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-1MarsEnt5VhFZueG .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-1MarsEnt5VhFZueG .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-1MarsEnt5VhFZueG .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-1MarsEnt5VhFZueG .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-1MarsEnt5VhFZueG .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-1MarsEnt5VhFZueG .marker{fill:#333333;stroke:#333333;}#mermaid-svg-1MarsEnt5VhFZueG .marker.cross{stroke:#333333;}#mermaid-svg-1MarsEnt5VhFZueG svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-1MarsEnt5VhFZueG p{margin:0;}#mermaid-svg-1MarsEnt5VhFZueG .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-1MarsEnt5VhFZueG .cluster-label text{fill:#333;}#mermaid-svg-1MarsEnt5VhFZueG .cluster-label span{color:#333;}#mermaid-svg-1MarsEnt5VhFZueG .cluster-label span p{background-color:transparent;}#mermaid-svg-1MarsEnt5VhFZueG .label text,#mermaid-svg-1MarsEnt5VhFZueG span{fill:#333;color:#333;}#mermaid-svg-1MarsEnt5VhFZueG .node rect,#mermaid-svg-1MarsEnt5VhFZueG .node circle,#mermaid-svg-1MarsEnt5VhFZueG .node ellipse,#mermaid-svg-1MarsEnt5VhFZueG .node polygon,#mermaid-svg-1MarsEnt5VhFZueG .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-1MarsEnt5VhFZueG .rough-node .label text,#mermaid-svg-1MarsEnt5VhFZueG .node .label text,#mermaid-svg-1MarsEnt5VhFZueG .image-shape .label,#mermaid-svg-1MarsEnt5VhFZueG .icon-shape .label{text-anchor:middle;}#mermaid-svg-1MarsEnt5VhFZueG .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-1MarsEnt5VhFZueG .rough-node .label,#mermaid-svg-1MarsEnt5VhFZueG .node .label,#mermaid-svg-1MarsEnt5VhFZueG .image-shape .label,#mermaid-svg-1MarsEnt5VhFZueG .icon-shape .label{text-align:center;}#mermaid-svg-1MarsEnt5VhFZueG .node.clickable{cursor:pointer;}#mermaid-svg-1MarsEnt5VhFZueG .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-1MarsEnt5VhFZueG .arrowheadPath{fill:#333333;}#mermaid-svg-1MarsEnt5VhFZueG .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-1MarsEnt5VhFZueG .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-1MarsEnt5VhFZueG .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-1MarsEnt5VhFZueG .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-1MarsEnt5VhFZueG .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-1MarsEnt5VhFZueG .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-1MarsEnt5VhFZueG .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-1MarsEnt5VhFZueG .cluster text{fill:#333;}#mermaid-svg-1MarsEnt5VhFZueG .cluster span{color:#333;}#mermaid-svg-1MarsEnt5VhFZueG div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-1MarsEnt5VhFZueG .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-1MarsEnt5VhFZueG rect.text{fill:none;stroke-width:0;}#mermaid-svg-1MarsEnt5VhFZueG .icon-shape,#mermaid-svg-1MarsEnt5VhFZueG .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-1MarsEnt5VhFZueG .icon-shape p,#mermaid-svg-1MarsEnt5VhFZueG .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-1MarsEnt5VhFZueG .icon-shape .label rect,#mermaid-svg-1MarsEnt5VhFZueG .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-1MarsEnt5VhFZueG .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-1MarsEnt5VhFZueG .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-1MarsEnt5VhFZueG :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 陀螺仪短期角度变化
互补滤波或卡尔曼滤波
加速度计长期重力参考
可选磁力计航向参考
更稳定的Roll/Pitch/Yaw

课程本节只显示原始六轴数据，不做姿态解算。Roll（横滚）、Pitch（俯仰）、Yaw（偏航）的定义和正方向还会受到坐标系约定影响，后续做算法前必须统一传感器坐标、机体坐标和旋转正方向。

7. 16 位原始值、量程与灵敏度

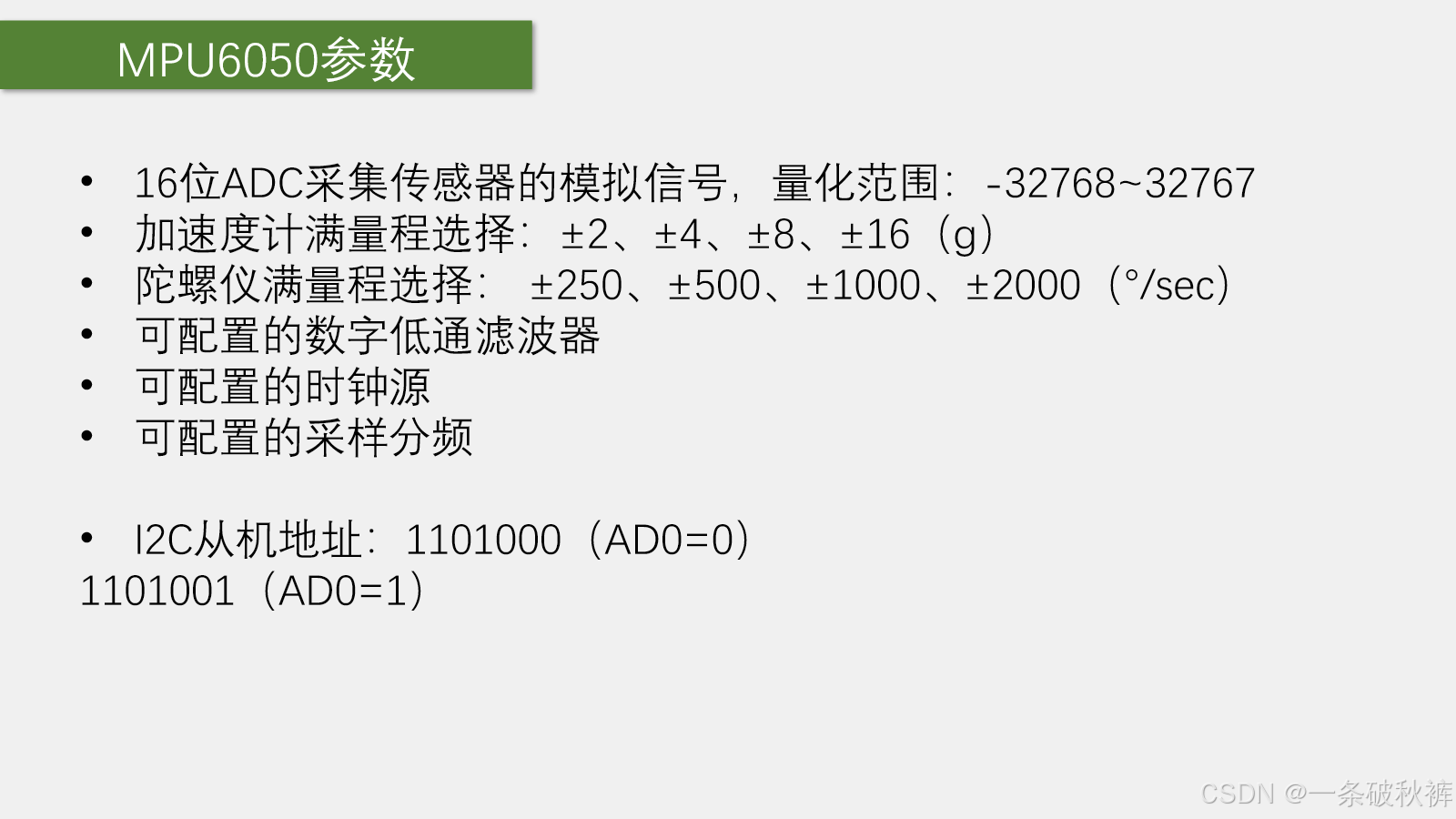

图 2　老师 PPT 第 137 页：16 位 ADC、可选量程、滤波、采样分频和 I²C 地址。

7.1 原始数据为什么是 -32768～32767

每个轴输出 16 位二进制补码有符号数：

text 复制代码

-2^15 ～ 2^15-1 = -32768 ～ 32767

正负表示沿该轴的两个方向。每个 16 位结果分为高、低两个 8 位寄存器存放。

7.2 加速度计量程与灵敏度

依据产品规格书第 13 页：

`AFS_SEL`	满量程	灵敏度
0	±2 g	16384 LSB/g
1	±4 g	8192 LSB/g
2	±8 g	4096 LSB/g
3	±16 g	2048 LSB/g

换算公式：

text 复制代码

加速度(g) = 原始值 / 对应灵敏度(LSB/g)
加速度(m/s²) = 加速度(g) × 9.80665

例如选择 ±2 g，读取原始值 8192：

text 复制代码

8192 / 16384 = 0.5 g
0.5 × 9.80665 ≈ 4.90 m/s²

7.3 陀螺仪量程与灵敏度

依据产品规格书第 12 页：

`FS_SEL`	满量程	灵敏度
0	±250 °/s	131 LSB/(°/s)
1	±500 °/s	65.5 LSB/(°/s)
2	±1000 °/s	32.8 LSB/(°/s)
3	±2000 °/s	16.4 LSB/(°/s)

换算公式：

text 复制代码

角速度(°/s) = 原始值 / 对应灵敏度

例如选择 ±250 °/s，读取 1310：

text 复制代码

1310 / 131 = 10 °/s

7.4 量程怎样选

量程越小：相同 16 位码数覆盖更窄范围，每个 LSB 代表的物理量更小，分辨率更高；
量程越大：能测更剧烈的运动，但分辨率降低；
量程太小会削顶饱和，量程太大则浪费有效分辨率。

工程上先估计最大运动，再留一定余量；若经常读到接近 ±32767，通常说明量程不够。

8. 数字低通滤波和采样率

8.1 数字低通滤波器 DLPF

CONFIG（0x1A）中的 DLPF_CFG[2:0] 设置加速度计和陀螺仪的低通滤波。滤波带宽越低，输出越平滑，但响应延迟越大。寄存器手册第 11 页列出了不同档位的带宽与延迟。

因此不能只追求"不抖"：控制系统需要在噪声与相位延迟之间折中。

8.2 采样分频器

SMPLRT_DIV（0x19）决定输出采样率，官方寄存器手册第 10 页给出：

text 复制代码

Sample Rate = Gyroscope Output Rate / (1 + SMPLRT_DIV)

DLPF 启用时，陀螺仪输出率通常为 1 kHz；
DLPF 关闭且 DLPF_CFG=0/7 时，陀螺仪输出率为 8 kHz；
加速度计输出率为 1 kHz，因此请求高于 1 kHz 时可能重复同一加速度样本。

例：DLPF 启用、SMPLRT_DIV=9：

text 复制代码

1000 / (1 + 9) = 100 Hz

9. I²C 地址：0x68、0x69、0xD0、0xD1

MPU6050 的 7 位地址高 6 位固定为 110100，最低位由 AD0 决定：

AD0	7 位地址	写地址字节	读地址字节
0	`0x68`	`0xD0`	`0xD1`
1	`0x69`	`0xD2`	`0xD3`

text 复制代码

地址字节 = (7位地址 << 1) | R/W

所以"MPU6050 地址为 0xD0"是一种把读写位位置也包含进去的旧式说法；更清晰的表达是：7 位地址为 0x68，写地址字节为 0xD0，读地址字节为 0xD1。

10. 模块硬件与引脚

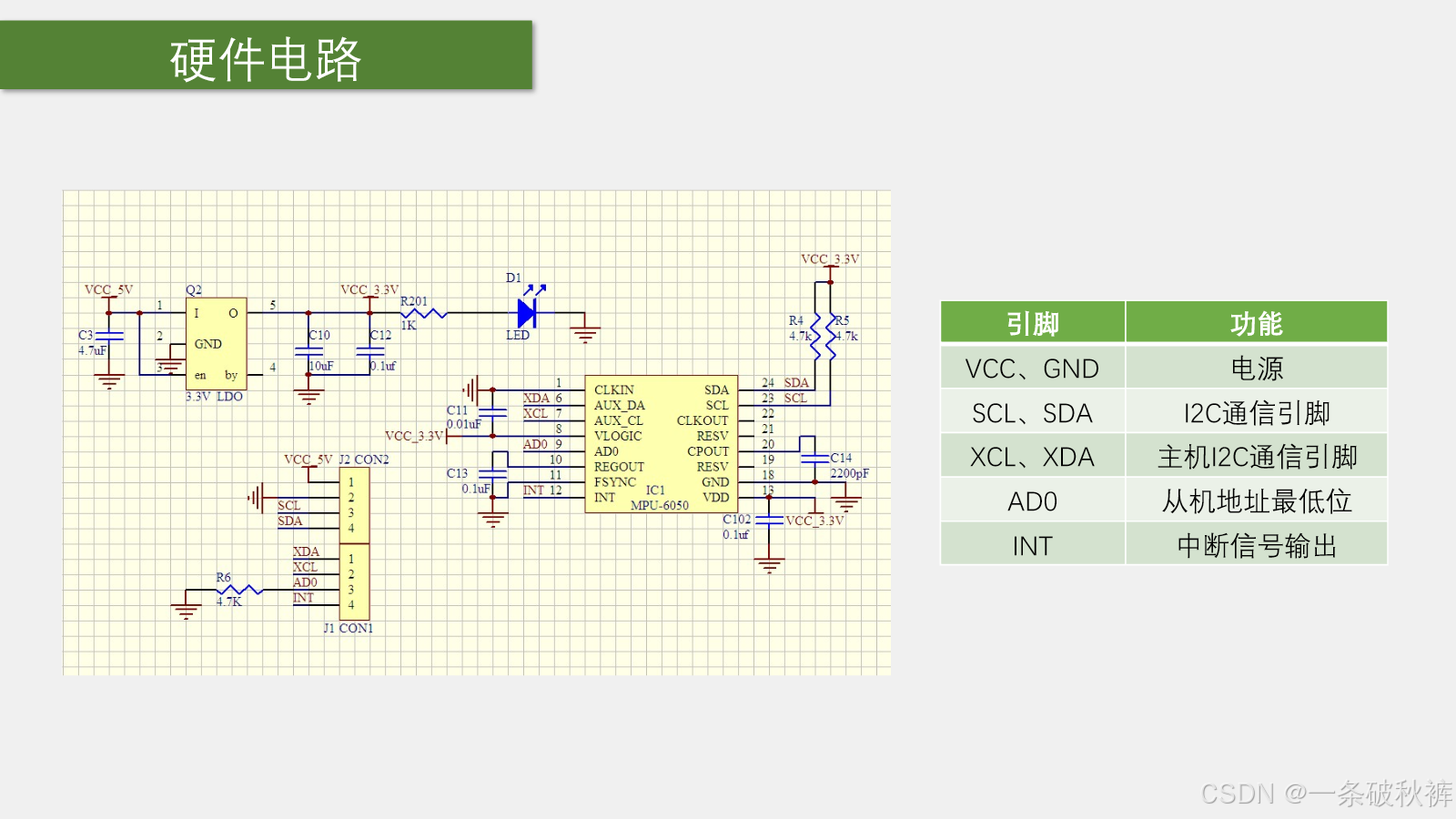

图 3　老师 PPT 第 138 页：模块原理图和引脚功能。

10.1 引脚功能

模块引脚	用途	本节基础实验是否必需
VCC、GND	模块供电	必需
SCL、SDA	STM32 访问 MPU6050 的主 I²C 接口	必需
XCL、XDA	MPU6050 作为 I²C 主机连接磁力计等辅助传感器	不必需
AD0	选择 I²C 地址最低位	按默认地址时不需额外连接
INT	数据就绪、运动、FIFO 等事件的中断输出	轮询读取时可不接

10.2 模块原理图核对

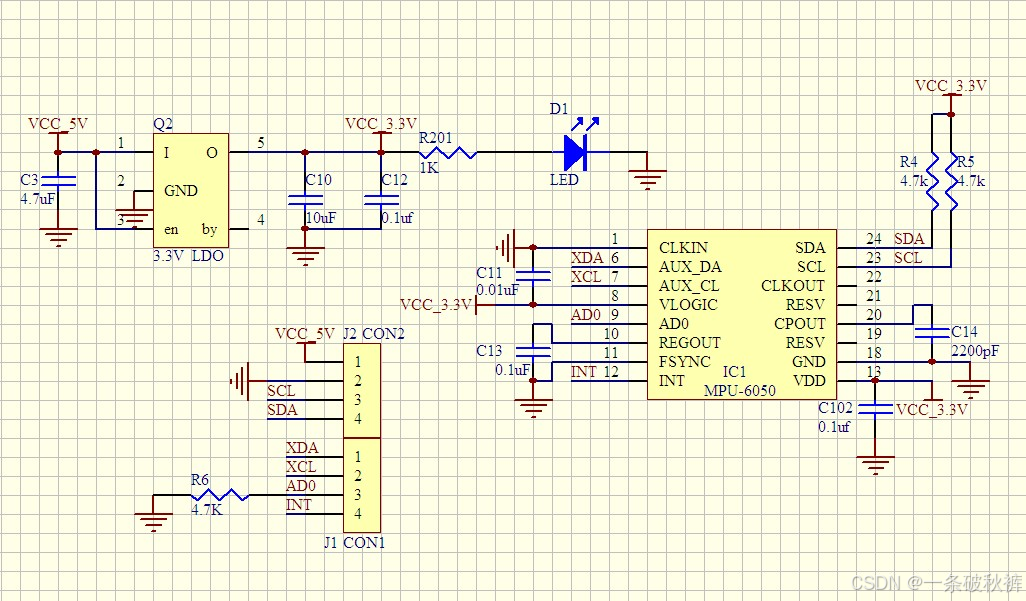

图 4　模块资料 MPU6050-V1-SCH.jpg：稳压、上拉、AD0 下拉和外围电容。

从这张具体模块原理图可以确认：

VCC 输入经过板载 3.3 V LDO 给芯片供电；
SCL、SDA 各有一个约 4.7 kΩ 电阻上拉到 3.3 V；
AD0 通过 4.7 kΩ 默认下拉，所以默认 7 位地址为 0x68；
板上有电源指示 LED；
CPOUT、REGOUT 等外围电容按芯片要求连接。

裸 MPU6050 的 VDD 规格是 2.375～3.46 V，不能把"某模块 VCC 可接 5 V"推广成"裸芯片能直接接 5 V"。本模块的宽输入范围来自板载稳压器，而且 I²C 线仍被上拉到 3.3 V。

11. XCL/XDA、INT 和扩展传感器

MPU6050 自身是 STM32 主 I²C 总线上的从机，但它内部还带一个辅助 I²C 主机，可通过 XCL/XDA 读取磁力计、气压计等外部传感器。
#mermaid-svg-qVvzPJSLfuVSTvyr{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-qVvzPJSLfuVSTvyr .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-qVvzPJSLfuVSTvyr .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-qVvzPJSLfuVSTvyr .error-icon{fill:#552222;}#mermaid-svg-qVvzPJSLfuVSTvyr .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-qVvzPJSLfuVSTvyr .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-qVvzPJSLfuVSTvyr .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-qVvzPJSLfuVSTvyr .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-qVvzPJSLfuVSTvyr .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-qVvzPJSLfuVSTvyr .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-qVvzPJSLfuVSTvyr .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-qVvzPJSLfuVSTvyr .marker{fill:#333333;stroke:#333333;}#mermaid-svg-qVvzPJSLfuVSTvyr .marker.cross{stroke:#333333;}#mermaid-svg-qVvzPJSLfuVSTvyr svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-qVvzPJSLfuVSTvyr p{margin:0;}#mermaid-svg-qVvzPJSLfuVSTvyr .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-qVvzPJSLfuVSTvyr .cluster-label text{fill:#333;}#mermaid-svg-qVvzPJSLfuVSTvyr .cluster-label span{color:#333;}#mermaid-svg-qVvzPJSLfuVSTvyr .cluster-label span p{background-color:transparent;}#mermaid-svg-qVvzPJSLfuVSTvyr .label text,#mermaid-svg-qVvzPJSLfuVSTvyr span{fill:#333;color:#333;}#mermaid-svg-qVvzPJSLfuVSTvyr .node rect,#mermaid-svg-qVvzPJSLfuVSTvyr .node circle,#mermaid-svg-qVvzPJSLfuVSTvyr .node ellipse,#mermaid-svg-qVvzPJSLfuVSTvyr .node polygon,#mermaid-svg-qVvzPJSLfuVSTvyr .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-qVvzPJSLfuVSTvyr .rough-node .label text,#mermaid-svg-qVvzPJSLfuVSTvyr .node .label text,#mermaid-svg-qVvzPJSLfuVSTvyr .image-shape .label,#mermaid-svg-qVvzPJSLfuVSTvyr .icon-shape .label{text-anchor:middle;}#mermaid-svg-qVvzPJSLfuVSTvyr .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-qVvzPJSLfuVSTvyr .rough-node .label,#mermaid-svg-qVvzPJSLfuVSTvyr .node .label,#mermaid-svg-qVvzPJSLfuVSTvyr .image-shape .label,#mermaid-svg-qVvzPJSLfuVSTvyr .icon-shape .label{text-align:center;}#mermaid-svg-qVvzPJSLfuVSTvyr .node.clickable{cursor:pointer;}#mermaid-svg-qVvzPJSLfuVSTvyr .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-qVvzPJSLfuVSTvyr .arrowheadPath{fill:#333333;}#mermaid-svg-qVvzPJSLfuVSTvyr .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-qVvzPJSLfuVSTvyr .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-qVvzPJSLfuVSTvyr .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-qVvzPJSLfuVSTvyr .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-qVvzPJSLfuVSTvyr .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-qVvzPJSLfuVSTvyr .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-qVvzPJSLfuVSTvyr .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-qVvzPJSLfuVSTvyr .cluster text{fill:#333;}#mermaid-svg-qVvzPJSLfuVSTvyr .cluster span{color:#333;}#mermaid-svg-qVvzPJSLfuVSTvyr div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-qVvzPJSLfuVSTvyr .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-qVvzPJSLfuVSTvyr rect.text{fill:none;stroke-width:0;}#mermaid-svg-qVvzPJSLfuVSTvyr .icon-shape,#mermaid-svg-qVvzPJSLfuVSTvyr .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-qVvzPJSLfuVSTvyr .icon-shape p,#mermaid-svg-qVvzPJSLfuVSTvyr .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-qVvzPJSLfuVSTvyr .icon-shape .label rect,#mermaid-svg-qVvzPJSLfuVSTvyr .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-qVvzPJSLfuVSTvyr .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-qVvzPJSLfuVSTvyr .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-qVvzPJSLfuVSTvyr :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} SCL/SDA
XCL/XDA辅助I2C
XCL/XDA辅助I2C
STM32主机
MPU6050从机
磁力计
气压计
DMP/FIFO/外部传感器寄存器

也可以通过旁路模式，让 STM32 直接访问辅助总线器件。选择"MPU6050 代读"还是"STM32 直接读"，取决于是否使用 DMP、FIFO、同步采样和现有驱动架构。

INT 引脚可输出数据就绪、FIFO 溢出、自由落体、运动/零运动、辅助 I²C 错误等事件。产品规格书第 31～32 页和寄存器手册第 29～30 页给出了相关说明。本节只用轮询读取时可以暂不连接。

12. 芯片内部框图怎样理解

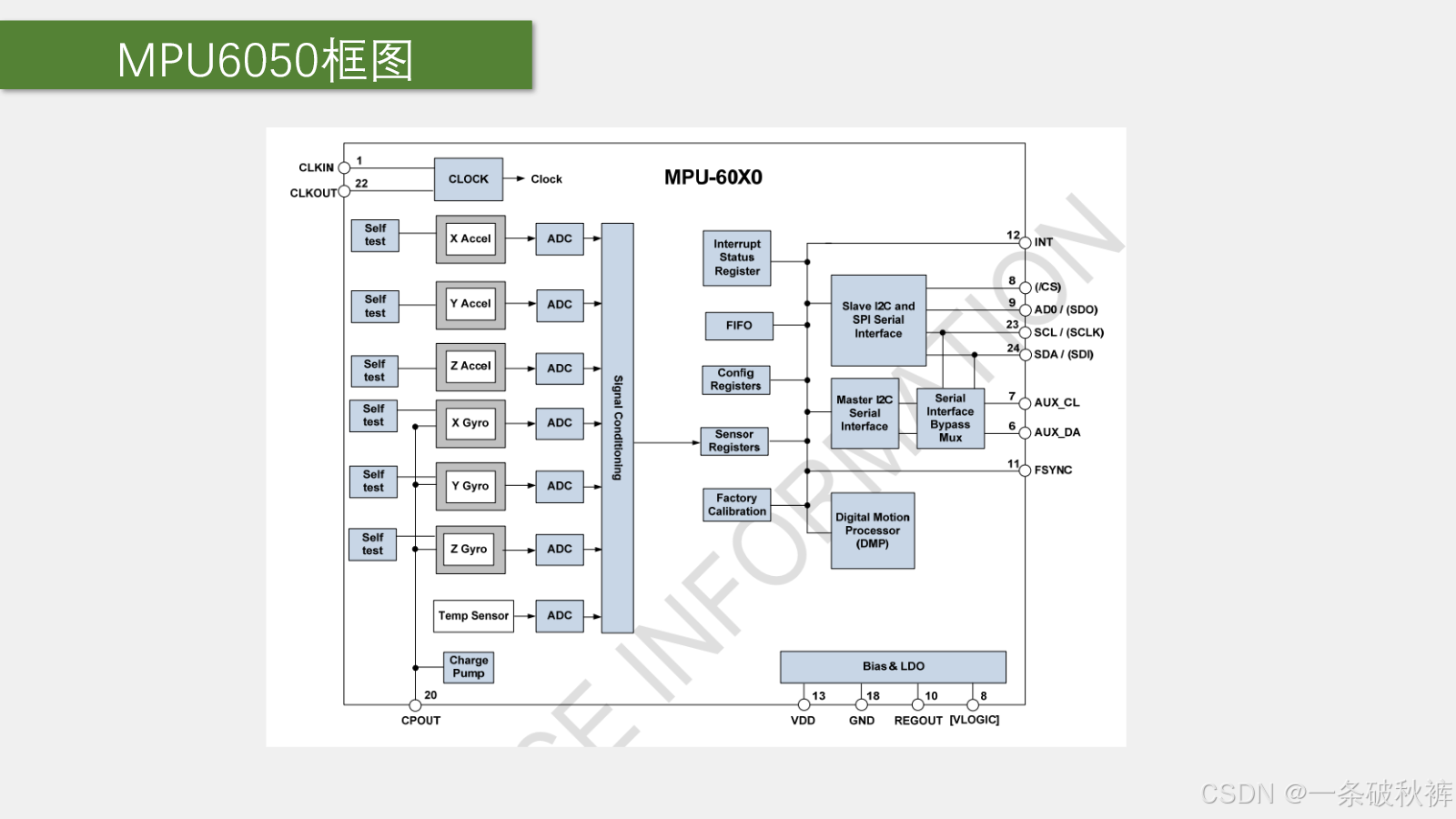

图 5　老师 PPT 第 139 页：传感器、ADC、信号调理、寄存器、FIFO、DMP 和通信接口。

从左向右沿信号链看：
#mermaid-svg-wzGkGNJd1zqsqkz7{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-wzGkGNJd1zqsqkz7 .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-wzGkGNJd1zqsqkz7 .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-wzGkGNJd1zqsqkz7 .error-icon{fill:#552222;}#mermaid-svg-wzGkGNJd1zqsqkz7 .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-wzGkGNJd1zqsqkz7 .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-wzGkGNJd1zqsqkz7 .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-wzGkGNJd1zqsqkz7 .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-wzGkGNJd1zqsqkz7 .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-wzGkGNJd1zqsqkz7 .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-wzGkGNJd1zqsqkz7 .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-wzGkGNJd1zqsqkz7 .marker{fill:#333333;stroke:#333333;}#mermaid-svg-wzGkGNJd1zqsqkz7 .marker.cross{stroke:#333333;}#mermaid-svg-wzGkGNJd1zqsqkz7 svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-wzGkGNJd1zqsqkz7 p{margin:0;}#mermaid-svg-wzGkGNJd1zqsqkz7 .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-wzGkGNJd1zqsqkz7 .cluster-label text{fill:#333;}#mermaid-svg-wzGkGNJd1zqsqkz7 .cluster-label span{color:#333;}#mermaid-svg-wzGkGNJd1zqsqkz7 .cluster-label span p{background-color:transparent;}#mermaid-svg-wzGkGNJd1zqsqkz7 .label text,#mermaid-svg-wzGkGNJd1zqsqkz7 span{fill:#333;color:#333;}#mermaid-svg-wzGkGNJd1zqsqkz7 .node rect,#mermaid-svg-wzGkGNJd1zqsqkz7 .node circle,#mermaid-svg-wzGkGNJd1zqsqkz7 .node ellipse,#mermaid-svg-wzGkGNJd1zqsqkz7 .node polygon,#mermaid-svg-wzGkGNJd1zqsqkz7 .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-wzGkGNJd1zqsqkz7 .rough-node .label text,#mermaid-svg-wzGkGNJd1zqsqkz7 .node .label text,#mermaid-svg-wzGkGNJd1zqsqkz7 .image-shape .label,#mermaid-svg-wzGkGNJd1zqsqkz7 .icon-shape .label{text-anchor:middle;}#mermaid-svg-wzGkGNJd1zqsqkz7 .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-wzGkGNJd1zqsqkz7 .rough-node .label,#mermaid-svg-wzGkGNJd1zqsqkz7 .node .label,#mermaid-svg-wzGkGNJd1zqsqkz7 .image-shape .label,#mermaid-svg-wzGkGNJd1zqsqkz7 .icon-shape .label{text-align:center;}#mermaid-svg-wzGkGNJd1zqsqkz7 .node.clickable{cursor:pointer;}#mermaid-svg-wzGkGNJd1zqsqkz7 .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-wzGkGNJd1zqsqkz7 .arrowheadPath{fill:#333333;}#mermaid-svg-wzGkGNJd1zqsqkz7 .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-wzGkGNJd1zqsqkz7 .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-wzGkGNJd1zqsqkz7 .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-wzGkGNJd1zqsqkz7 .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-wzGkGNJd1zqsqkz7 .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-wzGkGNJd1zqsqkz7 .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-wzGkGNJd1zqsqkz7 .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-wzGkGNJd1zqsqkz7 .cluster text{fill:#333;}#mermaid-svg-wzGkGNJd1zqsqkz7 .cluster span{color:#333;}#mermaid-svg-wzGkGNJd1zqsqkz7 div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-wzGkGNJd1zqsqkz7 .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-wzGkGNJd1zqsqkz7 rect.text{fill:none;stroke-width:0;}#mermaid-svg-wzGkGNJd1zqsqkz7 .icon-shape,#mermaid-svg-wzGkGNJd1zqsqkz7 .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-wzGkGNJd1zqsqkz7 .icon-shape p,#mermaid-svg-wzGkGNJd1zqsqkz7 .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-wzGkGNJd1zqsqkz7 .icon-shape .label rect,#mermaid-svg-wzGkGNJd1zqsqkz7 .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-wzGkGNJd1zqsqkz7 .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-wzGkGNJd1zqsqkz7 .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-wzGkGNJd1zqsqkz7 :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 三轴加速度计和三轴陀螺仪
模拟信号与自测激励
六路16位ADC
数字信号调理与滤波
传感器数据寄存器
I2C接口供STM32读取
FIFO
DMP姿态处理

关键认识：传感器采样和寄存器刷新由芯片内部自动进行。STM32 配置好芯片后，不需要自己触发每一次 ADC 转换，只需在合适的时刻读取最新数据，或使用 Data Ready/FIFO 管理采样。

框图中的其他模块

Self Test：内部施加测试激励，比较开启和关闭自测时的输出差；
Factory Calibration：芯片出厂校准信息，普通使用不需直接修改；
FIFO：1024 字节缓存，可积攒数据后突发读取，降低主机唤醒频率；
DMP：数字运动处理器，可配合固件完成部分运动处理；
Charge Pump：为 MEMS 电路产生内部所需电压，外部只按手册接电容；
Clock：可选内部振荡器、陀螺仪 PLL 参考或外部时钟。

13. 后续代码最需要掌握的寄存器

地址	寄存器	作用	手册页码
`0x19`	`SMPLRT_DIV`	采样率分频	寄存器手册第 10 页
`0x1A`	`CONFIG`	DLPF 与外部同步配置	第 11 页
`0x1B`	`GYRO_CONFIG`	陀螺仪自测和量程 `FS_SEL`	第 12 页
`0x1C`	`ACCEL_CONFIG`	加速度计自测和量程 `AFS_SEL`	第 13～14 页
`0x38`	`INT_ENABLE`	数据就绪等中断使能	第 29 页
`0x3B～0x40`	`ACCEL_*OUT_H/L`	三轴加速度原始值	第 31 页
`0x41～0x42`	`TEMP_OUT_H/L`	温度原始值	第 32 页
`0x43～0x48`	`GYRO_*OUT_H/L`	三轴角速度原始值	第 33 页
`0x6B`	`PWR_MGMT_1`	复位、睡眠、时钟源	第 44～45 页
`0x75`	`WHO_AM_I`	设备身份验证，复位值 `0x68`	第 49 页

寄存器总表位于寄存器手册第 5～8 页；师兄笔记 PDF 第 110～111 页也标出了课程使用的重点寄存器。

14. 为什么上电后第一件事是解除睡眠

寄存器手册说明所有寄存器复位值通常为 0x00，但：

PWR_MGMT_1（0x6B）复位值为 0x40；
0x40 表示 bit6 SLEEP=1；
因此芯片上电默认处于睡眠状态；
使用传感器前必须清除 SLEEP，并按需要选择时钟源。

text 复制代码

PWR_MGMT_1 = 0x40
               ^ bit6 SLEEP = 1

例如写 0x00 可以唤醒并使用内部 8 MHz 振荡器；正式应用常选择某个陀螺仪 PLL 参考作为更稳定的时钟源。具体设置应按后续驱动目标决定。

15. WHO_AM_I 与 I²C 地址不是同一个可变值

WHO_AM_I 位于 0x75，官方复位值为 0x68，用于验证器件身份。它保存的是地址中固定的高 6 位，bit0 和 bit7 固定为 0；AD0 的状态不会反映到该寄存器中。

因此：

AD0=0 时，总线 7 位地址 0x68，WHO_AM_I=0x68；
AD0=1 时，总线 7 位地址 0x69，WHO_AM_I 仍为 0x68。

课堂提到个别芯片可能读出其他 ID。按官方手册，正常 MPU6050 应返回 0x68；若不同，应优先排查 I²C 时序、地址、接线、电源、兼容芯片或器件真伪，而不能直接认定"一定不影响使用"。

16. 高低字节怎样合成 16 位有符号数

每个轴占两个连续寄存器，高字节在前。例如 X 轴加速度：

text 复制代码

0x3B ACCEL_XOUT_H = bits[15:8]
0x3C ACCEL_XOUT_L = bits[7:0]

安全的组合方式：

c 复制代码

uint8_t high = ...;
uint8_t low  = ...;
int16_t raw = (int16_t)(((uint16_t)high << 8) | low);

必须最终解释为 int16_t，否则负方向数据会被当作很大的正数。

负数示例

若高字节 0xFC、低字节 0x18：

text 复制代码

组合位模式 = 0xFC18
按 int16_t 补码解释 = -1000

若加速度量程为 ±2 g：

text 复制代码

-1000 / 16384 ≈ -0.0610 g

17. 温度值换算

产品规格书第 14 页给出温度传感器灵敏度 340 LSB/°C，以及对应偏移。常用换算为：

text 复制代码

Temperature(°C) = TEMP_OUT / 340 + 36.53

它测量的是芯片内部温度，不能简单等同于环境空气温度；封装自热、板上热源和空气流动都会造成差异。

18. 一个清晰的基础使用流程

#mermaid-svg-vLGF9EzQk5iRmfuK{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-vLGF9EzQk5iRmfuK .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-vLGF9EzQk5iRmfuK .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-vLGF9EzQk5iRmfuK .error-icon{fill:#552222;}#mermaid-svg-vLGF9EzQk5iRmfuK .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-vLGF9EzQk5iRmfuK .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-vLGF9EzQk5iRmfuK .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-vLGF9EzQk5iRmfuK .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-vLGF9EzQk5iRmfuK .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-vLGF9EzQk5iRmfuK .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-vLGF9EzQk5iRmfuK .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-vLGF9EzQk5iRmfuK .marker{fill:#333333;stroke:#333333;}#mermaid-svg-vLGF9EzQk5iRmfuK .marker.cross{stroke:#333333;}#mermaid-svg-vLGF9EzQk5iRmfuK svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-vLGF9EzQk5iRmfuK p{margin:0;}#mermaid-svg-vLGF9EzQk5iRmfuK .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-vLGF9EzQk5iRmfuK .cluster-label text{fill:#333;}#mermaid-svg-vLGF9EzQk5iRmfuK .cluster-label span{color:#333;}#mermaid-svg-vLGF9EzQk5iRmfuK .cluster-label span p{background-color:transparent;}#mermaid-svg-vLGF9EzQk5iRmfuK .label text,#mermaid-svg-vLGF9EzQk5iRmfuK span{fill:#333;color:#333;}#mermaid-svg-vLGF9EzQk5iRmfuK .node rect,#mermaid-svg-vLGF9EzQk5iRmfuK .node circle,#mermaid-svg-vLGF9EzQk5iRmfuK .node ellipse,#mermaid-svg-vLGF9EzQk5iRmfuK .node polygon,#mermaid-svg-vLGF9EzQk5iRmfuK .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-vLGF9EzQk5iRmfuK .rough-node .label text,#mermaid-svg-vLGF9EzQk5iRmfuK .node .label text,#mermaid-svg-vLGF9EzQk5iRmfuK .image-shape .label,#mermaid-svg-vLGF9EzQk5iRmfuK .icon-shape .label{text-anchor:middle;}#mermaid-svg-vLGF9EzQk5iRmfuK .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-vLGF9EzQk5iRmfuK .rough-node .label,#mermaid-svg-vLGF9EzQk5iRmfuK .node .label,#mermaid-svg-vLGF9EzQk5iRmfuK .image-shape .label,#mermaid-svg-vLGF9EzQk5iRmfuK .icon-shape .label{text-align:center;}#mermaid-svg-vLGF9EzQk5iRmfuK .node.clickable{cursor:pointer;}#mermaid-svg-vLGF9EzQk5iRmfuK .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-vLGF9EzQk5iRmfuK .arrowheadPath{fill:#333333;}#mermaid-svg-vLGF9EzQk5iRmfuK .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-vLGF9EzQk5iRmfuK .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-vLGF9EzQk5iRmfuK .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-vLGF9EzQk5iRmfuK .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-vLGF9EzQk5iRmfuK .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-vLGF9EzQk5iRmfuK .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-vLGF9EzQk5iRmfuK .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-vLGF9EzQk5iRmfuK .cluster text{fill:#333;}#mermaid-svg-vLGF9EzQk5iRmfuK .cluster span{color:#333;}#mermaid-svg-vLGF9EzQk5iRmfuK div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-vLGF9EzQk5iRmfuK .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-vLGF9EzQk5iRmfuK rect.text{fill:none;stroke-width:0;}#mermaid-svg-vLGF9EzQk5iRmfuK .icon-shape,#mermaid-svg-vLGF9EzQk5iRmfuK .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-vLGF9EzQk5iRmfuK .icon-shape p,#mermaid-svg-vLGF9EzQk5iRmfuK .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-vLGF9EzQk5iRmfuK .icon-shape .label rect,#mermaid-svg-vLGF9EzQk5iRmfuK .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-vLGF9EzQk5iRmfuK .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-vLGF9EzQk5iRmfuK .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-vLGF9EzQk5iRmfuK :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 否
是
查模块原理图并连接VCC/GND/SCL/SDA
初始化I2C主机
按0x68或0x69寻址
读取0x75 WHO_AM_I
是否为0x68?
排查地址、AD0、接线、供电和器件
写0x6B清除SLEEP并选择时钟
配置DLPF和采样率
配置加速度和陀螺仪量程
从0x3B开始突发读取14字节
高低字节合成7个int16_t
按灵敏度换算加速度、温度和角速度
显示、滤波或送入姿态融合算法

从 0x3B 连续读取 14 字节，可以一次获得：

text 复制代码

Accel X/Y/Z 6字节
Temperature 2字节
Gyro X/Y/Z 6字节
总计 14字节

官方寄存器手册第 31～33 页说明，突发读取有助于保证一组传感器数据来自同一采样时刻；若分开进行多个单字节读取，则应结合 Data Ready 确保一致性。

19. 从"现象"反推哪里可能有问题

现象	优先检查
I²C 无应答	供电、共地、SCL/SDA 是否接反、7 位地址、AD0、上拉电阻
WHO_AM_I 不是 `0x68`	读寄存器地址是否为 `0x75`、重复起始和读写位是否正确、器件兼容性
所有轴恒为 0 或不变化	是否清除 `PWR_MGMT_1.SLEEP`、是否读对寄存器
负方向显示为很大的正数	高低字节合成后没有转换为 `int16_t`
数值比例不对	换算灵敏度与 `FS_SEL/AFS_SEL` 实际配置不一致
静止时 Z 轴约 1 g	通常是正常重力投影，不是偏置错误
角度长期漂移	陀螺仪零偏积分的固有问题，需要标定和数据融合
数据抖动明显	检查机械振动、量程、采样率和 DLPF，不要只盲目平均

20. 容易混淆的地方与转写校正

录音或常见说法	正确理解
"MP16050、MPO6050"等	均为 MPU6050 的转写错误
"IPhone C、FNC"等	均指 I²C
地址二进制 `1001000`	正确固定高位是 `1101000`（AD0=0）
"0x65 是地址"	转写错误；`1101000₂ = 0x68`
16 位范围"到 6767"等	应为 `-32768～32767`
量程越小一定越好	量程小分辨率高，但运动超量程时会饱和
加速度计直接得到姿态角	只有静态/低动态时可近似，运动加速度会干扰
陀螺仪积分就能得到稳定角度	短期有效，长期会因零偏和噪声漂移
模块可接 5 V，所以芯片可接 5 V	模块依赖板载 LDO；裸芯片 VDD 上限为 3.46 V
AD0=1 时 WHO_AM_I 变成 0x69	错误；WHO_AM_I 仍为 `0x68`
寄存器值可以一次读几个单字节拼起来	可以，但突发读取更容易保证同一采样时刻

21. 没有 MPU6050 时：用 GY-30 练习 I²C

你当前没有 MPU6050，但有 GY-30 光照度模块。常见 GY-30 的核心芯片是 ROHM 的 BH1750FVI，它是 16 位数字环境光传感器，通过 I²C 直接返回照度数据，单位为 lux（勒克斯）。

硬件确认：不同商家的 GY-30 板卡可能在稳压器、上拉电阻和引脚排列上有所差异。使用前应检查你手中模块的芯片丝印和 PCB 引脚标识；如果方便，后续可提供模块正反面照片再进一步核对。

21.1 GY-30 与 MPU6050 的共同点和区别

比较项	MPU6050	GY-30 / BH1750
测量对象	三轴加速度、三轴角速度、芯片温度	环境照度
总线	I²C	I²C
输出宽度	每个测量量为 16 位有符号数	16 位无符号照度原始值
访问模型	先指定内部寄存器地址，再读写寄存器	主要发送操作码，然后直接读取两字节测量结果
地址选择	AD0：`0x68/0x69`	ADDR：`0x23/0x5C`
数据换算	按量程灵敏度换算为 g、°/s	默认高分辨率模式下约为 `raw/1.2` lux
适合练习	寄存器型 I²C 器件驱动	命令型 I²C 器件、延时测量和双字节读取

这正好能说明：I²C 只规定总线收发规则，不规定每种芯片都必须使用"寄存器地址 + 数据"的格式。 MPU6050 的第二个字节通常是寄存器地址，而 BH1750 接收到的字节通常是测量命令。

22. GY-30 / BH1750 的硬件信息

22.1 常见模块引脚

模块丝印	功能	连接 STM32 时的原则
VCC	模块电源	不确定板卡版本时优先接 3.3 V
GND	地	与 STM32 共地
SCL	I²C 时钟	接软件 I²C 时钟脚或硬件 I²C SCL
SDA	I²C 数据	接软件 I²C 数据脚或硬件 I²C SDA
ADDR / ADD	地址选择	低电平通常为 `0x23`，高电平为 `0x5C`

BH1750FVI 裸芯片的工作电源范围为 2.4～3.6 V，I²C 参考电压范围为 1.65 V～VCC。市售 GY-30 模块有些带稳压器并标称可接 5 V，但这属于模块电路能力，不是裸芯片能力；没有确认原理图前不要直接假定 VCC 和 I²C 引脚均可承受 5 V。

还要检查模块是否已经带有 SDA/SCL 上拉电阻。若 STM32 板和多个模块都带上拉，多个电阻会并联，使等效阻值变小、低电平灌电流增大。

22.2 I²C 地址

依据 BH1750FVI 手册第 10 页的地址定义：

ADDR 电平	7 位地址	写地址字节	读地址字节
低	`0x23`	`0x46`	`0x47`
高	`0x5C`	`0xB8`	`0xB9`

text 复制代码

地址字节 = (7位地址 << 1) | R/W

和 MPU6050 一样，写驱动时要先确认底层 I²C 函数需要的是 7 位地址，还是已经左移并加入 R/W 位的地址字节。

23. BH1750 命令与测量模式

BH1750 上电后处于 Power Down。常用命令如下：

命令	操作码	作用	典型测量时间/分辨率
Power Down	`0x00`	进入低功耗状态	---
Power On	`0x01`	上电等待测量命令	---
Reset	`0x07`	清除照度数据寄存器；需先 Power On	---
连续高分辨率	`0x10`	持续更新测量值	约 120 ms，1 lx
连续高分辨率模式 2	`0x11`	持续更新，分辨率加倍	约 120 ms，0.5 lx
连续低分辨率	`0x13`	持续快速更新	约 16 ms，4 lx
单次高分辨率	`0x20`	测量一次后自动 Power Down	约 120 ms，1 lx
单次高分辨率模式 2	`0x21`	测量一次后自动 Power Down	约 120 ms，0.5 lx
单次低分辨率	`0x23`	测量一次后自动 Power Down	约 16 ms，4 lx

官方推荐常规使用高分辨率模式；较长的积分时间也有利于抑制部分 50/60 Hz 光源波动。测量时间存在器件范围，代码不能只延时一个过短的典型值：官方示例对高分辨率第一次测量等待最长约 180 ms，低分辨率最长约 24 ms。

连续模式和单次模式怎样选

要周期性刷新 OLED、连续采集环境光：使用 0x10 连续高分辨率模式；
要低功耗且采样间隔较长：每次发送 0x20，等待转换，再读取两字节；
要快速粗略判断亮暗：可使用 0x13 或 0x23，但分辨率较低。

24. GY-30 的完整基础流程

24.1 连续高分辨率模式

#mermaid-svg-Tl57iCWOTy3PKoKt{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;fill:#333;}@keyframes edge-animation-frame{from{stroke-dashoffset:0;}}@keyframes dash{to{stroke-dashoffset:0;}}#mermaid-svg-Tl57iCWOTy3PKoKt .edge-animation-slow{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 50s linear infinite;stroke-linecap:round;}#mermaid-svg-Tl57iCWOTy3PKoKt .edge-animation-fast{stroke-dasharray:9,5!important;stroke-dashoffset:900;animation:dash 20s linear infinite;stroke-linecap:round;}#mermaid-svg-Tl57iCWOTy3PKoKt .error-icon{fill:#552222;}#mermaid-svg-Tl57iCWOTy3PKoKt .error-text{fill:#552222;stroke:#552222;}#mermaid-svg-Tl57iCWOTy3PKoKt .edge-thickness-normal{stroke-width:1px;}#mermaid-svg-Tl57iCWOTy3PKoKt .edge-thickness-thick{stroke-width:3.5px;}#mermaid-svg-Tl57iCWOTy3PKoKt .edge-pattern-solid{stroke-dasharray:0;}#mermaid-svg-Tl57iCWOTy3PKoKt .edge-thickness-invisible{stroke-width:0;fill:none;}#mermaid-svg-Tl57iCWOTy3PKoKt .edge-pattern-dashed{stroke-dasharray:3;}#mermaid-svg-Tl57iCWOTy3PKoKt .edge-pattern-dotted{stroke-dasharray:2;}#mermaid-svg-Tl57iCWOTy3PKoKt .marker{fill:#333333;stroke:#333333;}#mermaid-svg-Tl57iCWOTy3PKoKt .marker.cross{stroke:#333333;}#mermaid-svg-Tl57iCWOTy3PKoKt svg{font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:16px;}#mermaid-svg-Tl57iCWOTy3PKoKt p{margin:0;}#mermaid-svg-Tl57iCWOTy3PKoKt .label{font-family:"trebuchet ms",verdana,arial,sans-serif;color:#333;}#mermaid-svg-Tl57iCWOTy3PKoKt .cluster-label text{fill:#333;}#mermaid-svg-Tl57iCWOTy3PKoKt .cluster-label span{color:#333;}#mermaid-svg-Tl57iCWOTy3PKoKt .cluster-label span p{background-color:transparent;}#mermaid-svg-Tl57iCWOTy3PKoKt .label text,#mermaid-svg-Tl57iCWOTy3PKoKt span{fill:#333;color:#333;}#mermaid-svg-Tl57iCWOTy3PKoKt .node rect,#mermaid-svg-Tl57iCWOTy3PKoKt .node circle,#mermaid-svg-Tl57iCWOTy3PKoKt .node ellipse,#mermaid-svg-Tl57iCWOTy3PKoKt .node polygon,#mermaid-svg-Tl57iCWOTy3PKoKt .node path{fill:#ECECFF;stroke:#9370DB;stroke-width:1px;}#mermaid-svg-Tl57iCWOTy3PKoKt .rough-node .label text,#mermaid-svg-Tl57iCWOTy3PKoKt .node .label text,#mermaid-svg-Tl57iCWOTy3PKoKt .image-shape .label,#mermaid-svg-Tl57iCWOTy3PKoKt .icon-shape .label{text-anchor:middle;}#mermaid-svg-Tl57iCWOTy3PKoKt .node .katex path{fill:#000;stroke:#000;stroke-width:1px;}#mermaid-svg-Tl57iCWOTy3PKoKt .rough-node .label,#mermaid-svg-Tl57iCWOTy3PKoKt .node .label,#mermaid-svg-Tl57iCWOTy3PKoKt .image-shape .label,#mermaid-svg-Tl57iCWOTy3PKoKt .icon-shape .label{text-align:center;}#mermaid-svg-Tl57iCWOTy3PKoKt .node.clickable{cursor:pointer;}#mermaid-svg-Tl57iCWOTy3PKoKt .root .anchor path{fill:#333333!important;stroke-width:0;stroke:#333333;}#mermaid-svg-Tl57iCWOTy3PKoKt .arrowheadPath{fill:#333333;}#mermaid-svg-Tl57iCWOTy3PKoKt .edgePath .path{stroke:#333333;stroke-width:2.0px;}#mermaid-svg-Tl57iCWOTy3PKoKt .flowchart-link{stroke:#333333;fill:none;}#mermaid-svg-Tl57iCWOTy3PKoKt .edgeLabel{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-Tl57iCWOTy3PKoKt .edgeLabel p{background-color:rgba(232,232,232, 0.8);}#mermaid-svg-Tl57iCWOTy3PKoKt .edgeLabel rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-Tl57iCWOTy3PKoKt .labelBkg{background-color:rgba(232, 232, 232, 0.5);}#mermaid-svg-Tl57iCWOTy3PKoKt .cluster rect{fill:#ffffde;stroke:#aaaa33;stroke-width:1px;}#mermaid-svg-Tl57iCWOTy3PKoKt .cluster text{fill:#333;}#mermaid-svg-Tl57iCWOTy3PKoKt .cluster span{color:#333;}#mermaid-svg-Tl57iCWOTy3PKoKt div.mermaidTooltip{position:absolute;text-align:center;max-width:200px;padding:2px;font-family:"trebuchet ms",verdana,arial,sans-serif;font-size:12px;background:hsl(80, 100%, 96.2745098039%);border:1px solid #aaaa33;border-radius:2px;pointer-events:none;z-index:100;}#mermaid-svg-Tl57iCWOTy3PKoKt .flowchartTitleText{text-anchor:middle;font-size:18px;fill:#333;}#mermaid-svg-Tl57iCWOTy3PKoKt rect.text{fill:none;stroke-width:0;}#mermaid-svg-Tl57iCWOTy3PKoKt .icon-shape,#mermaid-svg-Tl57iCWOTy3PKoKt .image-shape{background-color:rgba(232,232,232, 0.8);text-align:center;}#mermaid-svg-Tl57iCWOTy3PKoKt .icon-shape p,#mermaid-svg-Tl57iCWOTy3PKoKt .image-shape p{background-color:rgba(232,232,232, 0.8);padding:2px;}#mermaid-svg-Tl57iCWOTy3PKoKt .icon-shape .label rect,#mermaid-svg-Tl57iCWOTy3PKoKt .image-shape .label rect{opacity:0.5;background-color:rgba(232,232,232, 0.8);fill:rgba(232,232,232, 0.8);}#mermaid-svg-Tl57iCWOTy3PKoKt .label-icon{display:inline-block;height:1em;overflow:visible;vertical-align:-0.125em;}#mermaid-svg-Tl57iCWOTy3PKoKt .node .label-icon path{fill:currentColor;stroke:revert;stroke-width:revert;}#mermaid-svg-Tl57iCWOTy3PKoKt :root{--mermaid-font-family:"trebuchet ms",verdana,arial,sans-serif;} 模块接3.3V并共地
初始化I2C总线
确定ADDR对应0x23或0x5C
发送命令0x10
首次等待足够的转换时间
以读方向寻址模块
读取高字节并回ACK
读取低字节并回NACK
STOP
raw等于High左移8位或Low
lux等于raw除以1.2
延时后再次读取

线路事务可概括为：

text 复制代码

发送测量命令：S → SLA+W → ACK → 0x10 → ACK → P

读取测量结果：S → SLA+R → ACK
              → High Byte → 主机ACK
              → Low Byte  → 主机NACK → P

BH1750 每个操作码后要求 STOP，不能在同一次写事务中连续塞入多个不同命令。

24.2 两字节组合与照度换算

c 复制代码

uint8_t high = ...;
uint8_t low  = ...;
uint16_t raw = ((uint16_t)high << 8) | low;
float lux = raw / 1.2f;  // 默认MTreg=69，高分辨率模式

BH1750 结果是无符号数，不要像 MPU6050 那样转换成 int16_t。

例如：

text 复制代码

High = 0x01，Low = 0x20
raw = 0x0120 = 288
lux = 288 / 1.2 = 240 lx

高分辨率模式 2（0x11/0x21）的输出灵敏度是普通高分辨率模式的 2 倍，默认 MTreg 下应使用：

text 复制代码

lux = raw / 2.4

若修改测量时间寄存器 MTreg，则普通高分辨率模式的通用换算为：

text 复制代码

lux = raw × (69 / MTreg) / 1.2

模式 2 再额外除以 2。初学阶段建议保持默认 MTreg=69，先把基本通信跑通。

25. GY-30 与普通光敏电阻模块不要混淆

你的项目中已有 模块资料/4-光敏电阻传感器，它与 GY-30 不是同一种模块：

项目	GY-30 / BH1750	普通光敏电阻模块
信号类型	数字 I²C	模拟电压 AO 和/或比较器数字量 DO
结果含义	近似照度值 lux	光强相关电压或"超过阈值"
MCU 外设	I²C 或软件模拟 I²C	ADC 或普通 GPIO
标定与一致性	内部完成光电转换和数字输出	受光敏电阻、分压和电位器阈值影响较大
适合任务	显示照度、按 lux 控制背光	简单亮暗检测、阈值报警

因此你可以用 GY-30 完成本章的 I²C 学习目标，用普通光敏电阻模块复习 ADC/GPIO。两者不能直接共用驱动代码。

26. 本节边界与下一步

本节已经讲清：

MPU6050 六轴的组成；
加速度计和陀螺仪各自的物理意义与局限；
量程、灵敏度、滤波和采样率；
模块供电、I²C、AD0、INT、XCL/XDA；
芯片框图和数据产生路径；
关键配置与数据寄存器；
解除睡眠、身份验证、高低字节拼接和物理量换算。

课程下一节会正式编写软件 I²C 驱动，通过指定地址写配置 MPU6050，再通过指定地址读取得六轴数据。你没有 MPU6050 时，可以先把相同的 I²C 基本单元复用于 GY-30：发送一个测量命令，等待转换，再读取两个字节并换算 lux。需要注意 GY-30 是命令型器件，不照搬 MPU6050 的寄存器地址流程。

27. 复习自测

MPU6050 的"六轴"分别是哪六个测量通道？
为什么加速度计静止时通常有一个轴约为 1 g？
为什么仅靠加速度计不能稳定测量动态姿态？
为什么陀螺仪角度积分会随时间漂移？
±2 g 和 ±16 g 哪个分辨率更高，哪个更不易饱和？
±2 g 下原始值 16384 对应多少 g？
±500 °/s 下原始值 655 对应多少 °/s？
0x68 与 0xD0/0xD1 分别代表什么？
AD0 拉高后，WHO_AM_I 为什么仍为 0x68？
为什么上电后要先处理 PWR_MGMT_1？
如何把 0xFC 和 0x18 合成正确的负数？
为什么推荐从 0x3B 一次突发读取 14 字节？
模块 VCC 能接受较高输入时，为什么仍不能把裸芯片接到 5 V？
DLPF 带宽降低会同时带来什么好处和代价？
GY-30 的 7 位地址由哪个引脚决定，两个可能值是什么？
为什么裸 BH1750FVI 不能因为"模块可接 5 V"就直接使用 5 V？
0x10 和 0x20 模式在重复测量行为上有什么区别？
为什么发送测量命令后不能立即读取结果？
默认 MTreg 下，普通高分辨率模式读取 raw=1200 对应多少 lux？
为什么 GY-30 的原始值使用 uint16_t，而 MPU6050 单轴值使用 int16_t？
GY-30 和普通光敏电阻模块分别应该使用 STM32 的什么外设？

28. 参考资料与页码索引

课堂录音：00:03～03:39 功能与姿态；03:39～07:39 加速度计和陀螺仪；07:39～12:38 参数与地址；12:38～19:50 模块硬件与芯片框图；19:50～27:04 手册和关键寄存器；
教师 PPT：第 136～139 页；
师兄笔记：STM32笔记.pdf 第 108～111 页；
产品规格书：PS-MPU-6000A.pdf 第 7 页（总体结构）、第 12～14 页（量程、灵敏度、供电和温度）、第 30～32 页（时钟、数据寄存器、FIFO 和中断）、第 36 页起（数字接口）；
寄存器手册：RM-MPU-6000A.pdf 第 5～8 页（总表）、第 10～14 页（采样、滤波、量程）、第 29～33 页（中断与传感器数据）、第 44～45 页（电源管理）、第 49 页（WHO_AM_I）；
模块原理图：模块资料/13-MPU6050 陀螺仪加速度计/MPU6050-V1-SCH.jpg。
GY-30 芯片资料：ROHM《BH1750FVI Technical Note》PDF 第 1 页（电源和量程）、第 4～5 页（状态和命令）、第 7 页（读数示例）、第 10～12 页（地址、读写格式、MTreg 与模式 2）。项目中暂未找到该模块的本地手册，参数依据 BH1750FVI 数据手册镜像核对；
项目内普通光敏模块资料：模块资料/4-光敏电阻传感器，与 GY-30 驱动方式不同。

29. 一句话总结

MPU6050 和 GY-30 都通过 I²C 输出 16 位测量结果，但 MPU6050 以寄存器方式提供有符号六轴数据，GY-30 以命令方式提供无符号照度数据；掌握地址、命令/寄存器语义、转换等待、双字节组合与量纲换算，才能把同一套 I²C 基本时序迁移到不同传感器。

24_MPU6050结构参数与寄存器基础

MPU6050：结构、参数与寄存器基础

1. 老师的整条思路

2. 为什么要先看两本 MPU6050 手册

3. MPU6050 到底是什么

4. 加速度计测到的是什么

4.1 静止时为什么也不是三个轴都为零

4.2 为什么加速度计适合修正静态倾角

5. 陀螺仪测到的是什么

6. 为什么需要数据融合

7. 16 位原始值、量程与灵敏度

7.1 原始数据为什么是 -32768～32767

7.2 加速度计量程与灵敏度

7.3 陀螺仪量程与灵敏度

7.4 量程怎样选

8. 数字低通滤波和采样率

8.1 数字低通滤波器 DLPF

8.2 采样分频器

9. I²C 地址：0x68、0x69、0xD0、0xD1

10. 模块硬件与引脚

10.1 引脚功能

10.2 模块原理图核对

11. XCL/XDA、INT 和扩展传感器

12. 芯片内部框图怎样理解

框图中的其他模块

13. 后续代码最需要掌握的寄存器

14. 为什么上电后第一件事是解除睡眠

15. WHO_AM_I 与 I²C 地址不是同一个可变值

16. 高低字节怎样合成 16 位有符号数

负数示例

17. 温度值换算

18. 一个清晰的基础使用流程

19. 从"现象"反推哪里可能有问题

20. 容易混淆的地方与转写校正

21. 没有 MPU6050 时：用 GY-30 练习 I²C

21.1 GY-30 与 MPU6050 的共同点和区别

22. GY-30 / BH1750 的硬件信息

22.1 常见模块引脚

22.2 I²C 地址

23. BH1750 命令与测量模式

连续模式和单次模式怎样选

24. GY-30 的完整基础流程

24.1 连续高分辨率模式

24.2 两字节组合与照度换算

25. GY-30 与普通光敏电阻模块不要混淆

推荐实践顺序

26. 本节边界与下一步

27. 复习自测

28. 参考资料与页码索引

29. 一句话总结
