一、后端写公众号，配图成了木桶最短那块板
后端开发，平时自己打理公众号，写产品能力和接入案例这类技术文。写文章我不怵，但配图一直是个软肋。我随手截的系统截图、自己框出来的流程图，底色发灰、节点挤成一团、箭头方向还看不太清。往文章里一贴，技术含量没显出来，糙感先透出来了。
我不是设计师，Figma 打开半小时可能还在调对齐。所以我更习惯把配图当成一次小需求，找 WorkBuddy 一点点打磨。这次我用四轮对话，把两张图重绘成科技风，拿到了能下载、能修改、能贴进公众号的 PNG 和 SVG。
二、不要"一句话出图"，要"对话式出图"
很多人对 AI 出图的预期是：给一句话，直接拿到成品。我的体验是，公众号配图牵涉到业务措辞、品牌配色、文章版式，不会一次到位。与其让 AI 蒙着头画，不如把每一轮反馈都当作一次小迭代。
目标很具体：两张「服务商申诉处理」相关的说明图。我的核心诉求是：
- 看起来有科技感，不土；
- 图上不能出现"接口"两个字，全部改成"能力"或直接动作表述；
- 最终要能下载成 PNG（贴文章）和 SVG（后续改字改色）。
带着这三条，我开始了四轮对话。
三、第一轮：一句话需求与在线初稿

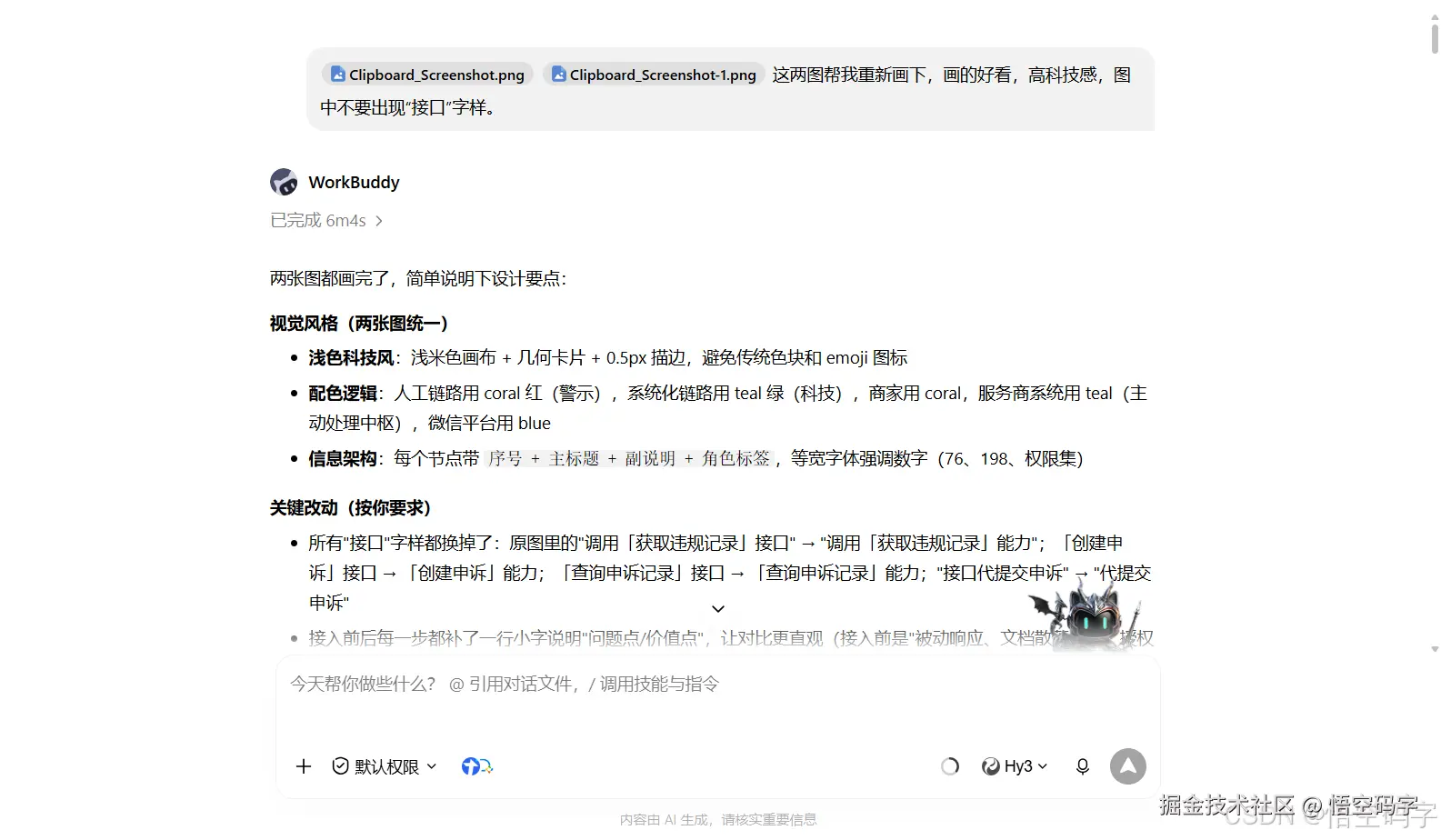

我的第一条消息很直接：
这两图帮我重新画下，画的好看，高科技感，图中不要出现"接口"字样。
贴了两张原图：一张是接入前后对比图，一张是服务商系统架构图。
WorkBuddy 的回复是：读图、确认结构、重绘。它把两张图改成了浅色科技风：浅米色底、几何卡片、0.5px 描边，按角色分配配色------人工链路珊瑚红，系统化链路青绿，微信平台科技蓝。措辞也按我的要求改掉了，所有"接口"换成了"能力"。
这一轮我拿到的是在线渲染图。肉眼看起来不错，但问题马上就暴露了：我点"下载为图片"时，提示保存失败。
四、第二轮：下载失败，给出稳定导出方案

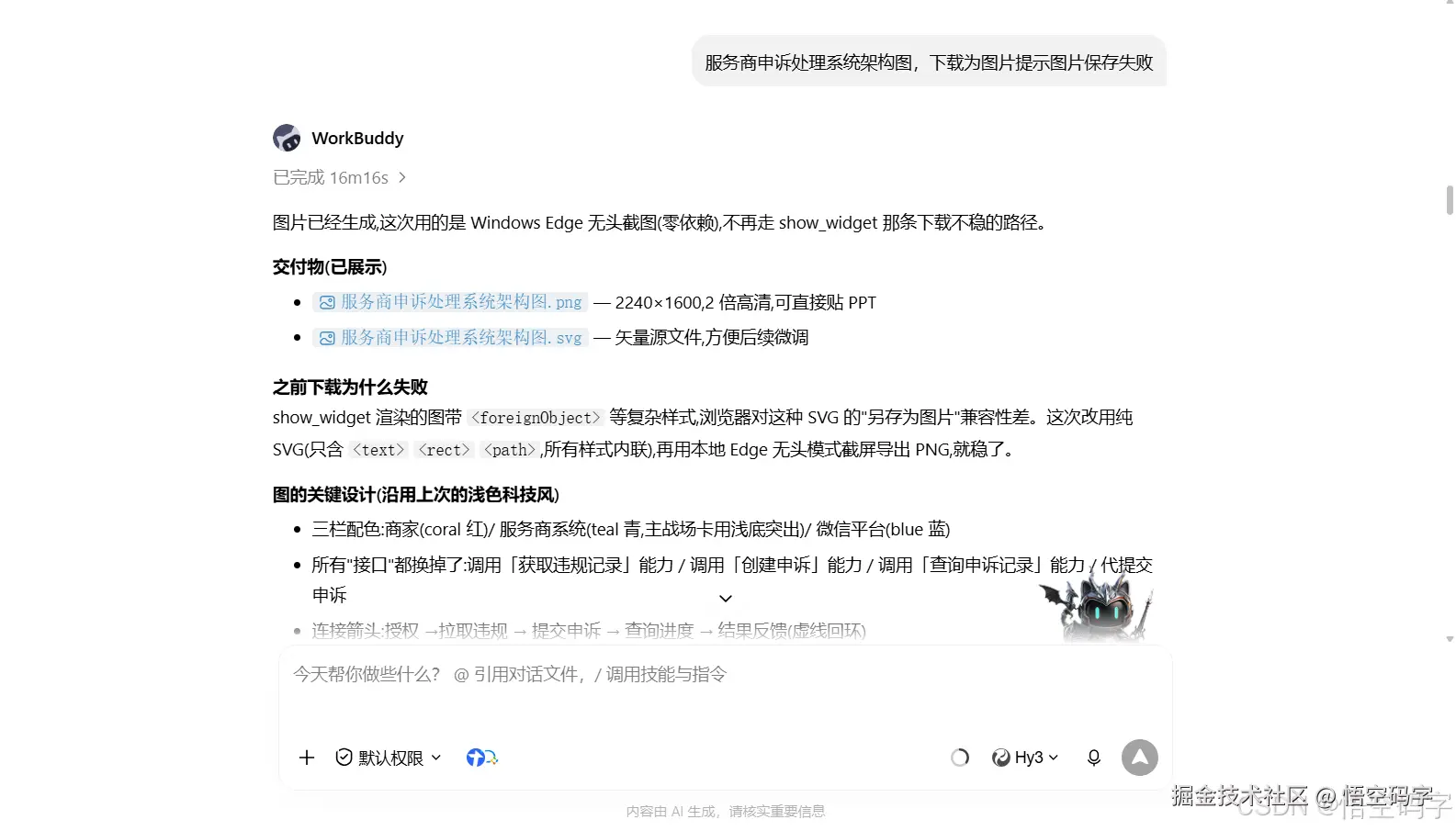

我回了第二条：
服务商申诉处理系统架构图，下载为图片提示图片保存失败。
这是踩坑了。WorkBuddy 解释：在线渲染的图带 <foreignObject> 这类复杂结构，浏览器对"另存为图片"兼容性差。要解决这个问题，得把图改写成只含 <text> <rect> <path>、样式全内联的纯 SVG，再用本机 Edge 无头模式截图导出 PNG。
我同意按这条路走。几分钟后，我拿到了：
服务商申诉处理系统架构图.svg服务商申诉处理系统架构图.png（2240×1600，2 倍高清）
导出命令大约长这样（它也在我工作区里留下了这个复用脚本）：
bash
"C:/Program Files (x86)/Microsoft/Edge/Application/msedge.exe" ^
--headless --no-sandbox --disable-gpu ^
--force-device-scale-factor=2 --window-size=1120,800 ^
--screenshot=架构图.png "file:///绝对路径/架构图.svg"这一条让我确信：下载失败不是终点，纯 SVG + 浏览器无头截图是一条稳得住的后路。
五、第三轮：把同一管线套到第二张图

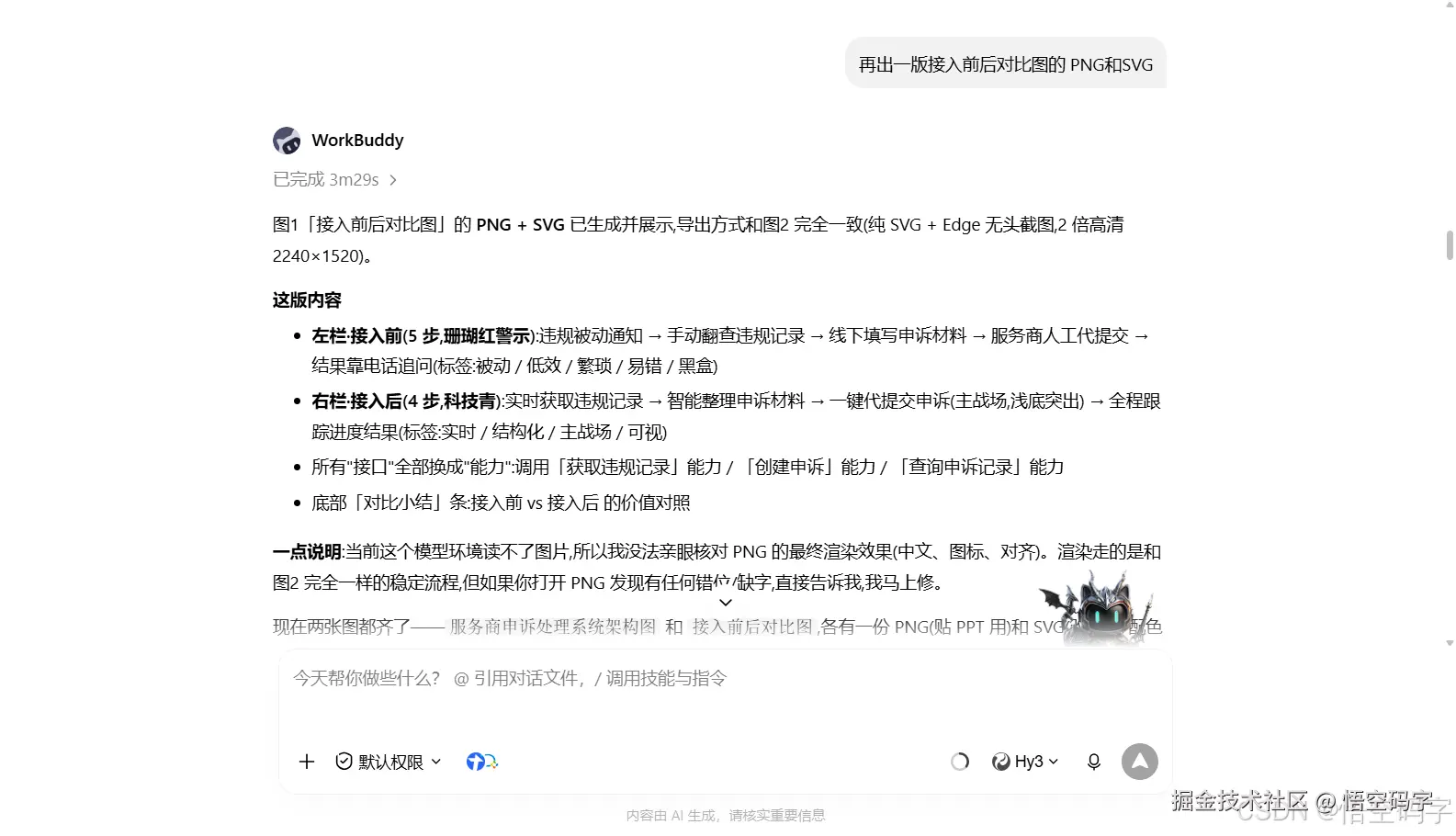

既然架构图这条路走通了，我顺势提了第三条：
再出一版接入前后对比图的 PNG 和 SVG。
WorkBuddy 用同一套方法出了：
接入前后对比图.svg接入前后对比图.png（2240×1520，2 倍高清）
到这里，两张图的导出问题都解决了。但我没立刻验收，而是把图放大细看，果然又发现了细节问题。
六、第四轮：就地精修，像改代码一样改图

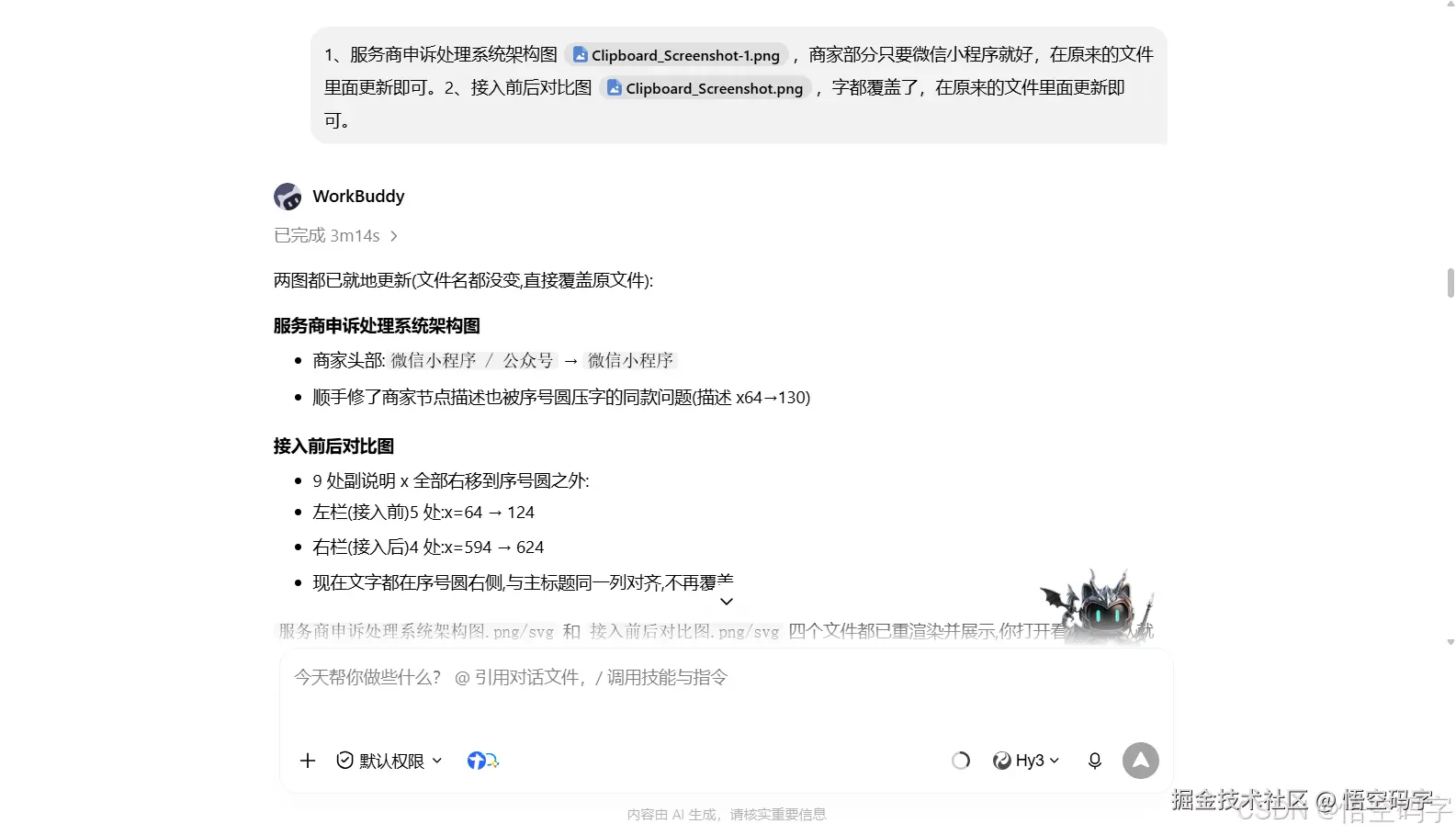

我的第四条消息带了两张截图，指出了两处问题：
1、服务商申诉处理系统架构图，商家部分只要微信小程序就好，在原来的文件里面更新即可。
2、接入前后对比图，字都覆盖了，在原来的文件里面更新即可。
第一张图的商家入口原来是"微信小程序 / 公众号"，我要求只保留"微信小程序"；第二张图里卡片的副说明文字起点太靠左，被左侧序号圆圈盖住了，所有卡片的描述都挤在序号圆下面。
WorkBuddy 的处理方式是我最喜欢的：它没有另存新文件，而是直接改原 SVG，把商家入口的描述改掉、把九处副说明的 x 坐标整体右移到序号圆之外，然后用同一套 Edge 无头截图重新生成 PNG。文件名不变，相当于一次原地提交。
这一轮结束后，我拿到了最终可交付版本。
七、三张流程图，把协作过程讲清楚
上面四轮用文字写清楚了，但流程图更直观。

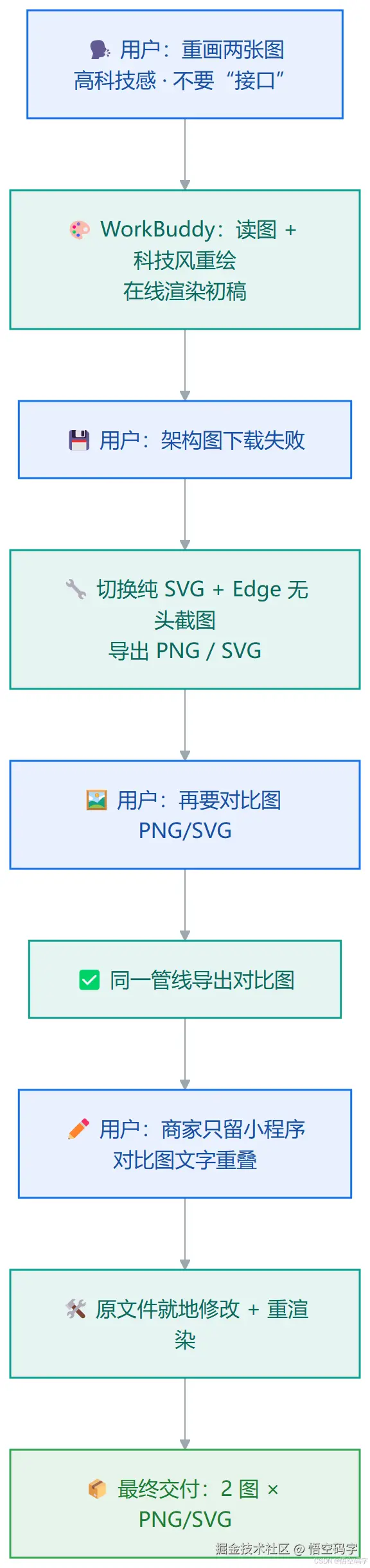

图 1：四轮对话协作时间线
这张图把"我提什么 → WorkBuddy 出什么 → 下一轮我反馈什么"串成一条线。最右边是最终交付，中间三条绿色节点是 WorkBuddy 的动作，蓝色节点是我的反馈。

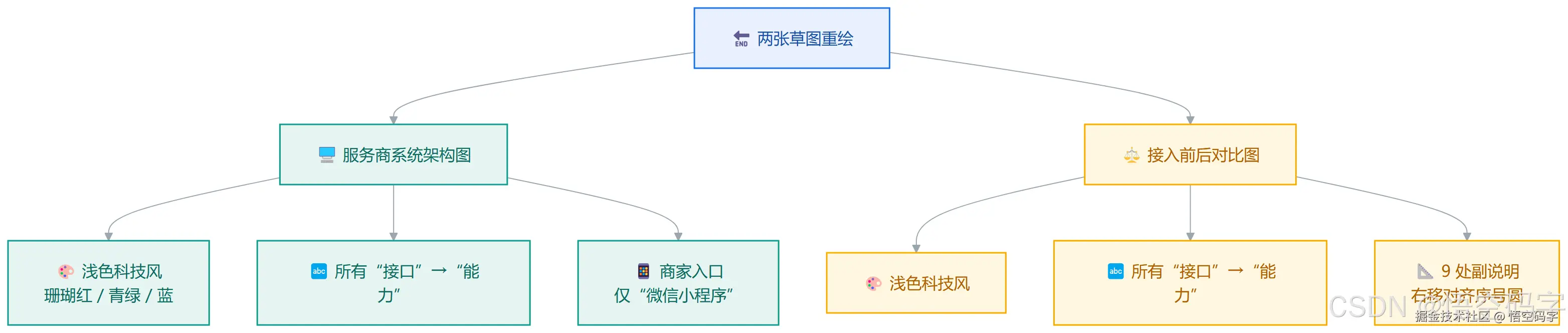

图 2：两张图的改造决策地图
这张图把两张图各自的改造点拆开：架构图有配色、措辞、入口三项；对比图有配色、措辞、文字对齐三项。哪些是公共决策，哪些是图特有决策，一目了然。

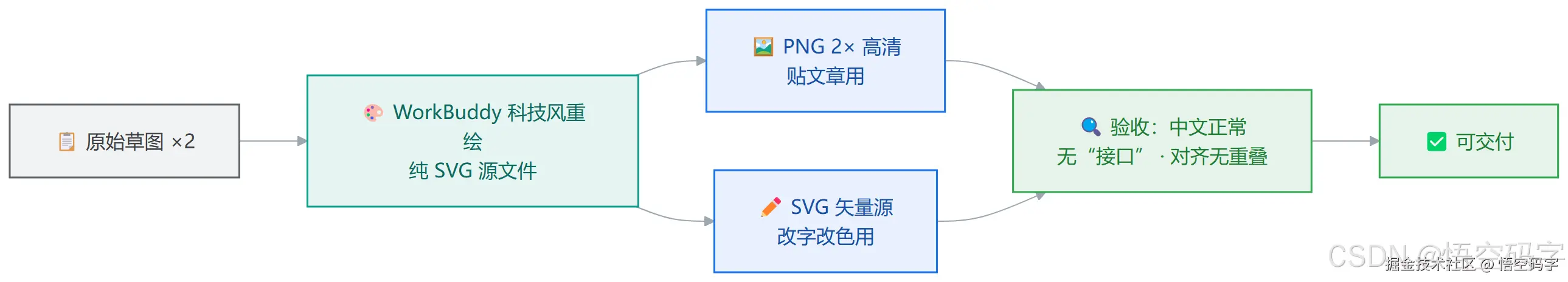

图 3：交付验收闭环
这张图讲最终产出：从原始草图到 WorkBuddy 重绘的纯 SVG，再分叉成 PNG 和 SVG 两种格式，最后统一走验收清单。

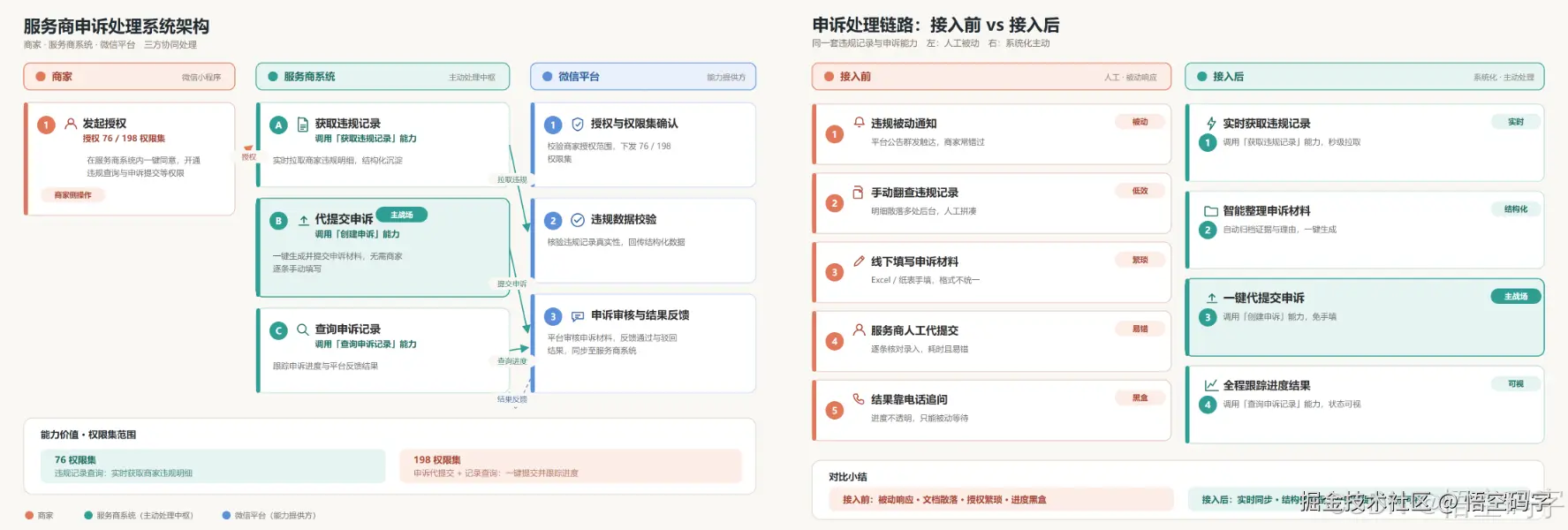

八、最终拿到了什么
落到工作区、能直接验收的成果如下：
| 产出物 | 格式 | 用途 | 验收标准 |
|---|---|---|---|
| 服务商申诉处理系统架构图 | PNG（2240×1600）+ SVG | 贴文章 / 二次修改 | 中文正常、三栏配色清晰、无"接口"字样、商家入口仅"微信小程序" |
| 接入前后对比图 | PNG（2240×1520）+ SVG | 贴文章 / 二次修改 | 九处副说明均在序号圆右侧、不重叠、措辞统一 |
九、最后
把配图当成多轮代码评审。 第一轮跑通只是开始，第二轮修导出，第三轮修细节。每一轮都有明确的反馈和验收，跟改 bug 没区别。
纯 SVG + 浏览器无头截图是万能后路。 只要图是干净的自包含 SVG，导出 PNG 永远有办法，不依赖任何第三方渲染库。
措辞和配色一样重要。 "接口"改"能力"不是敏感词替换，是对外口径的统一。技术配图的专业感，一半靠视觉，一半靠用词。
