在上一篇文章中，我们详细梳理了六大颜色模型。在实际的视觉工程中，当我们把图像转换到合适的颜色空间（如 YCbCr 或 HSI）后，往往还会面临一个极其普遍的问题：图像整体偏暗、偏亮，或者对比度不足。很多开发者第一反应是直接乘上一个系数，但很快就会发现，简单的线性拉伸（比如统一乘以 1.5）会导致亮部直接过曝变成死白，暗部依然一片漆黑。

这就是为什么我们需要非线性灰度拉伸 。它的底层逻辑正如你所关注的那样：根据像素值的不同强度，施加不同幅度的拉伸。今天这篇文章，我们就来彻底拆解非线性拉伸的底层公式、工程实现与常见避坑指南。

1. 灰度拉伸的本质：从线性局限到非线性破局

1.1 线性拉伸的数学表达与局限性

在图像处理中，灰度变换可以统一表示为 s = T ( r ) s = T(r) s=T(r)，其中 r r r 是输入像素值， s s s 是输出像素值。如果是线性拉伸，这个映射函数就是一条直线。其典型公式为：

s = r − r m i n r m a x − r m i n × ( L − 1 ) s = \frac{r - r_{min}}{r_{max} - r_{min}} \times (L-1) s=rmax−rminr−rmin×(L−1)

其中 L L L 是灰度级（通常为 256）， r m i n r_{min} rmin 和 r m a x r_{max} rmax 是图像中的最小和最大灰度值。线性拉伸的特点是一视同仁，所有像素值的拉伸幅度（即斜率）是固定常数。这种特性导致它在处理动态范围分布极不均匀的图像时束手无策。比如一张直方图集中在低灰度区的过暗图像，线性拉伸后，较暗的区域虽然整体提亮了，但由于拉伸幅度相同，原本挤在一起的暗部细节依然无法拉开，而高灰度区可能会因为过度拉伸而丢失细节。

1.2 非线性拉伸如何实现"按需分配"拉伸幅度

非线性拉伸的精髓在于 T ( r ) T(r) T(r) 是一条曲线。曲线的斜率是变化的，这意味着在像素值密集的区间，斜率可以调大，从而拉开对比度；在像素值稀疏或极端的区间，斜率可以调小，从而压缩动态范围防止溢出。

工程上，我们通常将非线性拉伸分为三大类：全局变换（如对数、指数、Gamma）、分段线性变换（如对比度拉伸）以及基于直方图统计的变换（如直方图均衡化）。接下来我们逐一剖析它们的公式和实战表现。

2. 对数与指数变换：定向拉伸暗部与亮部

2.1 对数变换：暗部细节的放大镜

对数变换的典型公式如下：

s = c ⋅ log ⁡ ( 1 + r ) s = c \cdot \log(1 + r) s=c⋅log(1+r)

其中 c c c 是一个常数，通常取 c = L − 1 log ⁡ ( 1 + r m a x ) c = \frac{L-1}{\log(1 + r_{max})} c=log(1+rmax)L−1，用于将结果归一化到 $0 , L - 1$ $0, L-1$ $0,L-1$ 区间。这里加 1 是为了避免 log ⁡ ( 0 ) \log(0) log(0) 的数学错误。

观察这个曲线，当 r r r 较小时，对数曲线的斜率极大；当 r r r 接近最大值时，斜率变得非常平缓。这意味着对数变换会大幅拉伸低灰度值（暗部），同时压缩高灰度值（亮部）。在实际应用中，如果你有一张在极度昏暗环境下拍摄的图像，直方图严重偏向左侧，使用对数变换可以极大地提升暗部细节。傅里叶频谱图的显示也是对数变换的经典应用场景，因为频谱的动态范围极大，必须用对数压缩才能看清高频细节。

2.2 指数变换与 Gamma 校正：显示器与人类视觉的妥协

指数变换（幂律变换）的公式是我们最熟悉的 Gamma 校正公式：

s = c ⋅ r γ s = c \cdot r^\gamma s=c⋅rγ

当 γ < 1 \gamma < 1 γ<1 时，指数曲线与对数曲线类似，起到拉伸暗部、压缩亮部的作用；当 γ > 1 \gamma > 1 γ>1 时，曲线向上弯曲，起到压缩暗部、拉伸亮部的作用。当 γ = 1 \gamma = 1 γ=1 时，退化为线性变换。

在工程实践中，Gamma 校正无处不在。CRT 显示器、LCD 屏幕的光电转换特性通常是非线性的，其 Gamma 值通常在 2.2 左右。为了让人眼看到正确的图像，相机采集的 RGB 数据在显示前需要经过 γ = 1 / 2.2 \gamma = 1/2.2 γ=1/2.2 的反 Gamma 校正。此外，在深度学习图像预处理中，经常会对过曝或欠曝的数据集进行随机 Gamma 增强， γ \gamma γ 参数在 0.5 到 1.5 之间随机选取，这是一种极低成本的数据增强手段，能显著提升模型对不同光照条件的鲁棒性。

2.3 Matlab代码实战：负片变换、非线性拉伸与直方图可视化

既然提到了灰度拉伸，就不得不提最基础的图像负片变换（Image Negative） 。负片变换的公式极其简单， s = L − 1 − r s = L - 1 - r s=L−1−r，本质上是将图像进行反色。虽然它是线性的，但它是理解灰度映射的绝佳起点。在Matlab中，图像矩阵的运算天然支持向量化，但需要特别注意数据类型的转换。

为了更直观地验证"非线性拉伸的幅度随像素强度变化"，我们可以将图像及其直方图并排绘制。直方图能清晰展示图像灰度级的分布情况，是观察拉伸效果的最佳工具。

以下是Matlab实现图像负片变换、对数拉伸、Gamma拉伸，并同时绘制图像与其对应直方图的完整代码。在Matlab中，读取的图像通常是 uint8 类型，直接进行幂运算或对数运算会导致数据截断，因此必须先将图像转换为 double 类型。

matlab 复制代码

% 读取图像并转换为灰度图
img = imread('test.jpg');
if size(img, 3) == 3
    img = rgb2gray(img);
end

% 转换为 double 类型以便进行数学运算
img_double = double(img);

% 1. 图像负片变换 (Image Negative)
% 公式: s = L - 1 - r
img_negative = 255 - img_double;
img_negative = uint8(img_negative); % 转换回 uint8 用于显示

% 2. 对数变换 (Logarithmic Transformation)
% 公式: s = c * log(1 + r)
c = 255 / log(1 + 255); % 归一化常数
img_log = c * log(1 + img_double);
img_log = uint8(min(img_log, 255)); % 防止浮点误差导致越界

% 3. Gamma 变换 (Gamma Correction)
gamma = 0.5; % 拉伸暗部，压缩亮部
img_gamma = 255 * ((img_double / 255) .^ gamma);
img_gamma = uint8(min(img_gamma, 255));

% 显示结果与直方图对比
figure('Name', '灰度变换与直方图对比', 'NumberTitle', 'off');

% 第一行：显示处理后的图像
subplot(2, 4, 1); imshow(uint8(img_double)); title('原始灰度图');
subplot(2, 4, 2); imshow(img_negative); title('负片变换');
subplot(2, 4, 3); imshow(img_log); title('对数变换');
subplot(2, 4, 4); imshow(img_gamma); title('Gamma变换 (\gamma=0.5)');

% 第二行：显示对应的直方图
subplot(2, 4, 5); imhist(uint8(img_double)); title('原图直方图');
subplot(2, 4, 6); imhist(img_negative); title('负片直方图');
subplot(2, 4, 7); imhist(img_log); title('对数直方图');
subplot(2, 4, 8); imhist(img_gamma); title('Gamma直方图');

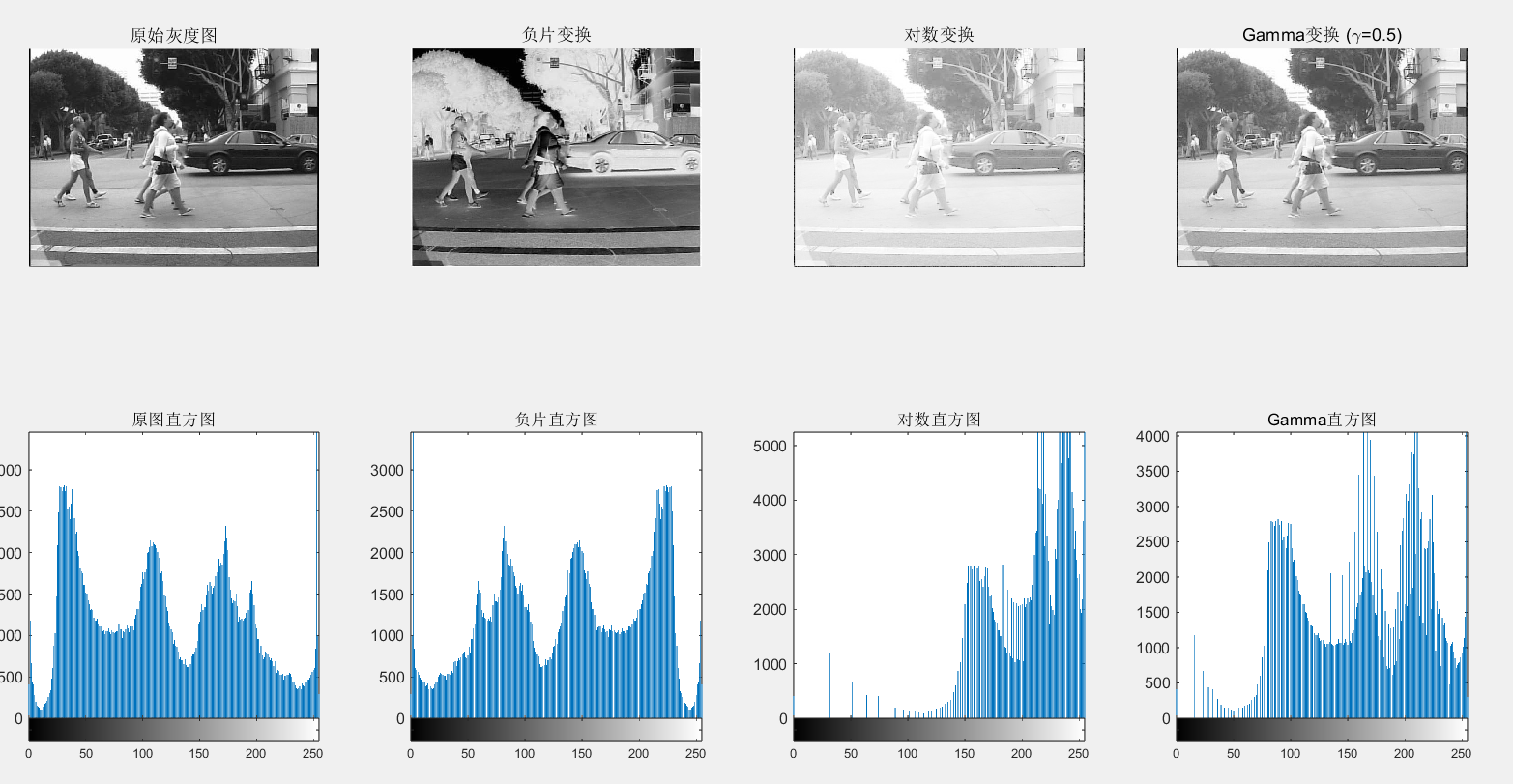

观察运行结果，你会发现直方图清晰地反映了拉伸幅度的变化：

负片变换：直方图发生水平镜像翻转。原本集中在暗部的像素跑到了亮部，这也是为什么负片看起来像"胶片底片"。
对数变换：直方图整体向右（高灰度）移动，原本挤在左侧的极暗像素被大幅度拉开，中高灰度被压缩。
Gamma 变换（ γ = 0.5 \gamma=0.5 γ=0.5）：直方图的分布范围明显变宽，尤其是中低灰度级的像素被显著拉伸，图像整体变亮，暗部细节得以显现。

在Matlab中进行此类运算时，切记不要省略 double() 转换步骤 。如果直接对 uint8 进行 img .^ 0.5，Matlab虽然不会报错，但会直接将结果截断为整数，导致大量像素值变成0或1，丢失大量细节。此外，imshow 函数如果接收到 double 类型的矩阵，默认认为其范围是 $0 , 1$ $0, 1$ $0,1$ ，如果数据范围是 $0 , 255$ $0, 255$ $0,255$ ，必须显式转换为 uint8 或者除以 255 进行归一化，否则显示的将是一片惨白。对于 imhist 函数，它要求输入必须是 uint8 类型或者归一化到 [0, 1] 的 double 类型，因此在绘制直方图时，务必统一数据类型。

3. S型曲线与对比度拉伸：中间调的强化

3.1 Sigmoid 函数与 S 型曲线公式

当图像的直方图集中在中间灰度区域，导致整体看起来"灰蒙蒙"的时候，对数或 Gamma 变换往往无法有效提升对比度。这时我们需要一条 S 型曲线，压缩两端、拉伸中间。Sigmoid 函数是典型的 S 型曲线：

s = L − 1 1 + e − a ( r − b ) s = \frac{L-1}{1 + e^{-a(r - b)}} s=1+e−a(r−b)L−1

其中 b b b 是曲线的中心点（通常取 127.5）， a a a 控制曲线的陡峭程度。当 a a a 越大时，中间区域的斜率越大，对比度拉伸越强烈，但两端的压缩也越严重。这种变换可以强行拉开原本聚集在中间的灰度级，让图像瞬间变得"通透"。

3.2 分段线性拉伸：可控性更强的工程方案

虽然 S 型曲线具有平滑的数学性质，但在工程中，很多开发者更偏爱分段线性拉伸 。因为非线性曲线的拐点难以精确控制，而分段线性拉伸允许我们明确指定几个控制点（如 ( r 1 , s 1 ) (r_1, s_1) (r1,s1) 和 ( r 2 , s 2 ) (r_2, s_2) (r2,s2)）。

公式逻辑是：在 $0 , r 1$ $0, r_1$ $0,r1$ 区间以斜率 k 1 k_1 k1 拉伸，在 $r 1 , r 2$ $r_1, r_2$ $r1,r2$ 区间以斜率 k 2 k_2 k2 拉伸，在 $r 2 , L - 1$ $r_2, L-1$ $r2,L-1$ 区间以斜率 k 3 k_3 k3 拉伸。这种方式常用于医学影像或遥感图像处理，医生或工程师可以针对特定组织的灰度范围进行精准增强，而完全抑制其他无关区域。

4. 直方图均衡化：基于统计学的自适应非线性拉伸

4.1 直方图均衡化的数学原理与 CDF 公式

直方图均衡化（Histogram Equalization, HE）是一种完全自适应的非线性拉伸方法。它的基本思想是将原始图像的直方图通过累积分布函数（CDF）变换为均匀分布的形式。其离散形式公式为：

s k = ( L − 1 ) ∑ j = 0 k p r ( r j ) s_k = (L-1) \sum_{j=0}^{k} p_r(r_j) sk=(L−1)j=0∑kpr(rj)

其中 p r ( r j ) = n j n p_r(r_j) = \frac{n_j}{n} pr(rj)=nnj， n j n_j nj 是灰度级 j j j 的像素个数， n n n 是总像素数。这个公式的本质是：累积概率越大的灰度级，拉伸后的间隔越大。如果某一灰度区间像素非常密集，CDF 上升极快，映射后的灰度级会被拉开；反之则会被压缩。这完美实现了"根据像素值强度自适应调整拉伸幅度"。

4.2 全局 HE 与 CLAHE：局部对比度增强的实战选择

虽然全局直方图均衡化（HE）能自动提升整体对比度，但在实际工程中，它有一个致命缺点：会放大背景噪声，并且可能过度增强局部区域。例如，如果图像中有一块大面积的高亮背景，全局 HE 会占据大量的灰度级，导致前景物体反而变暗。

为了解决这个问题，工程上广泛采用限制对比度自适应直方图均衡化（CLAHE） 。CLAHE 将图像划分为多个小区域（如 8x8 的网格），在每个小区域内分别进行 HE，并限制直方图的峰值高度，最后通过双线性插值消除块状伪影。在 OpenCV 中，只需使用 cv2.createCLAHE(clipLimit=2.0, tileGridSize=(8,8)) 即可轻松调用。这是医学影像、夜间监控等场景中提升局部细节的必用技巧。在Matlab中，也可以使用 adapthisteq 函数来实现 CLAHE 效果。

5. 非线性拉伸的工程避坑指南

5.1 数据溢出与精度丢失：浮点计算与截断处理

在进行非线性拉伸时，最大的工程陷阱是数据类型。如果你使用 uint8 数组进行 np.power 或矩阵乘法，中间结果极易溢出。例如， 255 1.5 ≈ 4070 255^{1.5} \approx 4070 2551.5≈4070，这远超 uint8 的 255 上限，直接赋值会导致数据回绕，图像出现大片黑斑或白斑。

正确的做法是：首先将图像转换为 np.float32 或 np.float64 ，完成所有数学运算后，使用 np.clip(s, 0, 255) 将数值限制在合法区间，最后再转换回 np.uint8。同时，在进行浮点数到整数的转换时，要注意四舍五入（np.round）而不是直接截断，否则会引入 0.5 灰度的系统性偏差。Matlab中同样适用此原则，必须使用 double() 进行转换，并注意 imshow 和 imhist 对数据范围的要求。

5.2 参数选择经验：如何避免过曝与细节丢失

非线性拉伸的参数选择不能纸上谈兵。对于 Gamma 校正，如果 γ \gamma γ 偏离 1 太远（如大于 2.0 或小于 0.4），图像会出现严重的伪影或颜色失真。在调整时，应当动态观察直方图的变化。理想的效果是：直方图的两端不堆积（无死黑或死白），中间区域分布均匀。

对于 CLAHE，clipLimit 参数控制对比度增强的阈值，通常在 2.0 到 4.0 之间调整；tileGridSize 不宜过小，否则会放大噪声，通常设置为 8x8 或 16x16。如果是处理视频流，参数必须在时间维度上保持稳定，否则会出现闪烁现象，这需要引入时域滤波或固定参数策略。

你在进行图像增强时，是否也曾遇到过因为参数设置不当导致画面出现噪点或伪影的情况？或者在处理高动态范围图像时有什么独特的拉伸技巧？欢迎在评论区留言交流。
