我们每天在电脑上存储文档、照片、视频，接触的都是 C 盘、D 盘里的文件和文件夹。但你有没有想过，这些数据最终落在硬盘上，究竟是怎么存放的？系统又是怎么精准找到某一个文件的？
很多人听过磁道、扇区、柱面这些名词，但始终一知半解。本文就从机械硬盘的物理结构讲起，一步步拆解 CHS 和 LBA 两种寻址方式，带你看懂硬盘最底层的数据定位逻辑。

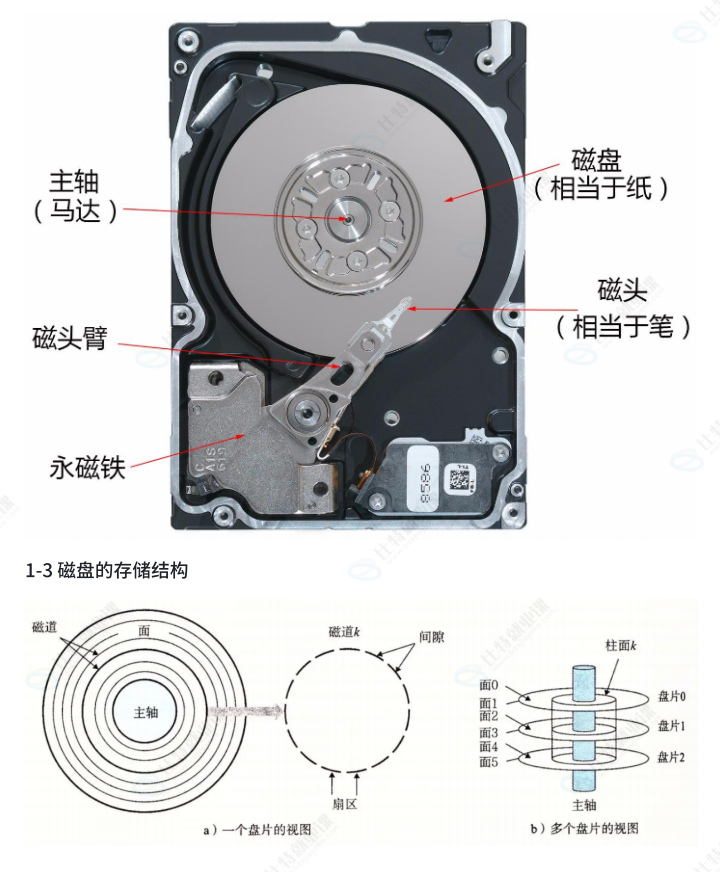

一、机械硬盘的物理构成
机械硬盘（HDD）是计算机中为数不多的纯机械设备，依靠磁效应来存储数据。它最大的特点是容量大、单价低，但读写速度慢，和现在常用的固态硬盘（SSD）形成互补。
整个硬盘的核心部件可以分为三类：盘片、磁头组件、主轴。
1. 盘片（Platter）
盘片是数据真正的载体，就像一张圆形的光盘，表面涂有磁性材料。一个硬盘内部可以叠放多张盘片，每张盘片的上下两个盘面都可以存储数据，每个盘面对应一个磁头。
2. 磁头与磁头臂
每个盘面都配有一个磁头，就像写字的笔尖，负责在盘片上读取和写入数据。
⚠️ 一个非常重要的特性：所有磁头都固定在同一个磁头臂上，共进退。也就是说，当一个磁头移动到某一圈磁道上时，其他所有盘面的磁头，都会对准相同半径的位置。
3. 主轴
主轴带动所有盘片高速旋转，我们常说的 7200 转、5400 转，指的就是主轴每分钟的转速。转速越高，读写的延迟就越低。
二、磁盘的存储结构：磁道、扇区、柱面
盘片是圆形的，数据不可能随便乱堆，它被划分成了一层层规整的结构，就像我们在纸上画格子写字一样。
1. 磁道（Track）
盘片上一圈圈的同心圆，就是磁道。从外圈开始编号，0 磁道、1 磁道、2 磁道...... 越往内圈半径越小。最靠近主轴的一圈是磁头停靠区，不存储数据。
可以类比成老式唱片上的一圈圈纹路，每一圈就是一条磁道。
2. 扇区（Sector）
把一个磁道均匀切成一个个扇形的小块，每一块就是一个扇区。
- 扇区是磁盘物理读写的最小单位，传统机械硬盘的扇区大小固定为 512 字节。
- 每个磁道上的扇区数量是相同的。
可以类比成把披萨切成均等的小块，每一块披萨就是一个扇区。
3. 柱面（Cylinder）
因为所有磁头共进退，所有盘面上、半径相同的磁道，合起来就构成了一个 "柱面"。
- 柱面数 = 单个盘面的磁道总数
- 柱面是磁盘分区的最小单位
4. 磁盘容量计算公式
知道了这几个概念，我们就能算出一块硬盘的总容量：
磁盘容量 = 磁头数 × 柱面数 × 每磁道扇区数 × 每扇区字节数
举个例子：2 张盘片 = 4 个磁头，1024 个柱面，每磁道 63 个扇区，每个扇区 512 字节，总容量就是 4 × 1024 × 63 × 512 ≈ 126MB。
三、CHS 寻址：早期的三维定位
早期的硬盘，就是通过柱面（Cylinder）、磁头（Head）、扇区（Sector） 这三个参数来定位一个扇区，简称 CHS 寻址。
它的逻辑就像三维坐标：
- 先确定柱面号：让磁头臂移动到对应的磁道上
- 再确定磁头号：选中具体哪个盘面
- 最后确定扇区号：等盘片旋转到对应扇区经过磁头下方，就可以读写数据了
CHS 的局限
当年的系统给 CHS 三个参数分配的位数有限：
- 磁头：8 位
- 柱面：10 位
- 扇区：6 位
按这个位数计算，最大能支持的容量约为 8GB。硬盘容量超过 8GB 后，CHS 寻址就不够用了。所以现在的操作系统，基本不再直接使用 CHS 寻址。
四、LBA 寻址：现代硬盘的线性地址

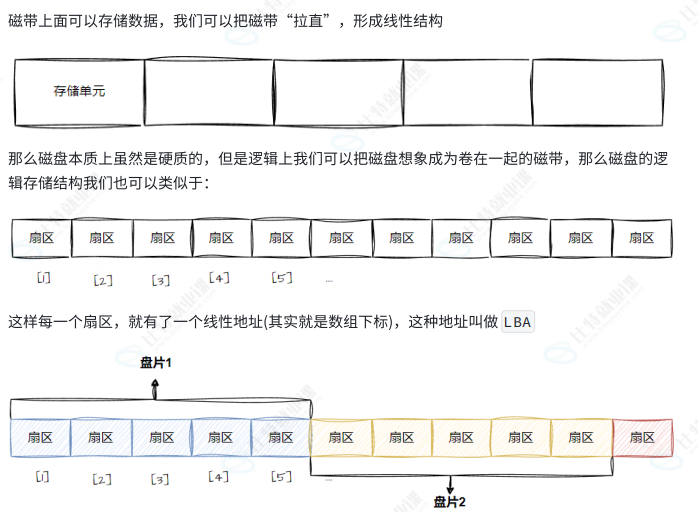

既然三维的 CHS 不够用，人们就想到了简化：把整个硬盘所有的扇区，按顺序排成一个一维数组，给每个扇区编一个号，从 0 开始，这个编号就是LBA（逻辑块地址）。
可以理解成：把卷起来的磁带完全拉直，每一小段按顺序排号，想找哪一段，直接报编号就行，不用再说第几圈第几个。
1. CHS 与 LBA 的转换
CHS 和 LBA 是可以互相换算的：
- CHS 转 LBA ：
LBA = 柱面号C × (磁头数 × 每磁道扇区数) + 磁头号H × 每磁道扇区数 + 扇区号S - 1
减 1 是因为扇区号从 1 开始编号，而 LBA 从 0 开始。 - LBA 转 CHS ：
就是反过来做除法取整、取余：- 柱面号 = LBA // (磁头数 × 每磁道扇区数)
- 磁头号 = (LBA % (磁头数 × 每磁道扇区数)) // 每磁道扇区数
- 扇区号 = (LBA % 每磁道扇区数) + 1
2. 关键结论
现在的操作系统，根本不需要关心 CHS 地址，直接使用 LBA 地址访问硬盘。CHS 和 LBA 之间的转换工作，完全由硬盘内部的固件（硬件电路 + 伺服系统）自动完成。
对上层软件来说，硬盘就是一个 "元素为扇区的一维数组"，数组的下标就是 LBA 地址。
总结
理解磁盘的物理结构和寻址方式，是理解文件系统的基础。我们知道了硬盘最底层是一个个 512 字节的扇区，用 LBA 编号来定位。
但我们平时不可能直接用扇区号去存数据，那样太反人类了。我们需要的是 "文件名、文件夹、权限" 这些更友好的概念，这就是文件系统要做的事 ------ 把零散的扇区组织成可管理的文件。
