数据项	含义	优化用途
FPS	每秒帧率	总体检看流畅度。低于目标帧率（如 60/30）再往下细分原因：是主线程慢、渲染线程慢，还是卡在 GC / 物理 / 场景加载。
CPU Main	单帧主线程耗时（含编辑器窗口更新）	判断是否是 CPU 瓶颈。偏高说明脚本逻辑、物理、动画、GC 压力太大；可优化：减少每帧计算、用 Job System / Burst 把计算搬到后台线程、对象池减少 GC。
CPU Render	渲染线程耗时	判断是否是 GPU/渲染瓶颈。偏高说明渲染复杂度过高，需降低 DrawCall、减少 Overdraw、降低分辨率 / 使用 Mipmap、压缩纹理。
Batches	合并后的 DrawCall 数量	核心优化指标。DrawCall 多 → CPU 开销大。可优化：合并网格（静态批处理）、材质合批、Atlas 图集、Instancing、降低粒子/UI 的 DrawCall。
Tris / Verts	渲染的三角形和顶点数	评估几何负载。过高说明模型/场景太复杂，可降低面数、LOD、简化骨骼动画，或检查是否有超大网格。
SetPass calls	切换着色器 Pass 的次数	比 Batch 更细的材质/Shader 切换开销。每一次切换有额外 CPU 成本。优化方向：减少材质种类（按 Pass 分组合批）、共享材质、减少多光源/多 Pass 效果。

常见思路：

先看 FPS：确定有性能问题。
再看 CPU Main vs CPU Render ：
- CPU 高 → 逻辑层（脚本/Job System/GC/物理）；
- Render 高 → 渲染层（DrawCall/Overdraw/分辨率）。
然后看 Batches / SetPass calls / Tris：定位具体渲染瓶颈点。

如何用绘制调用(DrawCall)批处理和帧调试器来降低 CPU 渲染开销、提升帧率？

为什么要做"绘制调用批处理"

渲染一个游戏对象时，Unity 要朝图形 API（OpenGL / Vulkan / Direct3D 等）发绘制调用（Draw Call）。每发一次，CPU 都要做不少准备工作：准备顶点数据、绑定纹理、绑定着色器、设置渲染状态......所以：

绘制调用本身有成本
两次绘制调用之间如果切换了材质/着色器，还会多一次"SetPass"（渲染状态切换） ，而 SetPass 往往是 CPU 开销里最贵的操作

结论：

数量越少、状态切换越少 → CPU 渲染耗时越低

PC / 主机：硬件强，能扛很多 Draw Call，但仍值得优化
移动端：Draw Call 优化几乎是刚需

官方判断标准（经验值）：PC 端 Draw Call 建议 <1000，移动端 <100，VR <50。

四种绘制调用批处理技术

Unity 会用多种技术把"很多对象"合并成"很少的批（Batch）"。

SRP 批处理器（SRP Batcher）

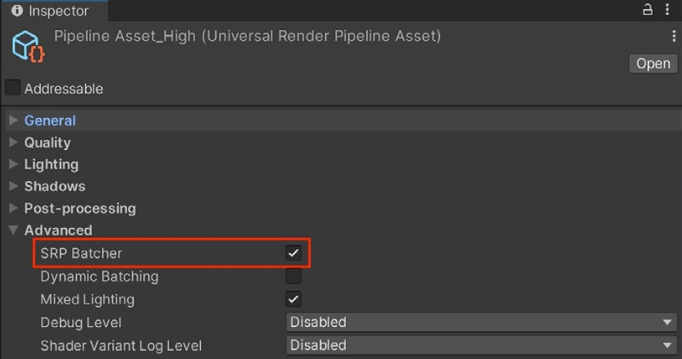

如果项目使用 HDRP 或 URP 管线，在管线资源文件的Advanced（高级）选项内开启 SRP Batcher。

使用兼容 Shader 时，SRP 批处理器可以减少绘制调用之间的 GPU 状态准备工作，让材质数据常驻 GPU 显存，显著缩短 CPU 渲染耗时。尽量减少着色器变体数量、精简关键字，进一步提升 SRP 批处理效果。

什么是 SRP 批处理器（SRP Batcher）？**

SRP Batcher 是 URP/HDRP 里的一个渲染优化：它让材质数据长期留在 GPU 显存里，同一 Shader 的物体连续绘制时不用反复上传数据，从而把 Draw Call 之间的 CPU 切换开销降到几乎为零。它省的是 CPU，不是 Draw Call 数量。

注意：

它只优化 CPU → GPU 的提交开销

如果瓶颈在 GPU（像素填充率、Overdraw、三角形数），SRP Batcher 几乎帮不上忙。

关键词：材质常驻显存 + 不重新上传 + 省 CPU。

它是什么做到的呢？

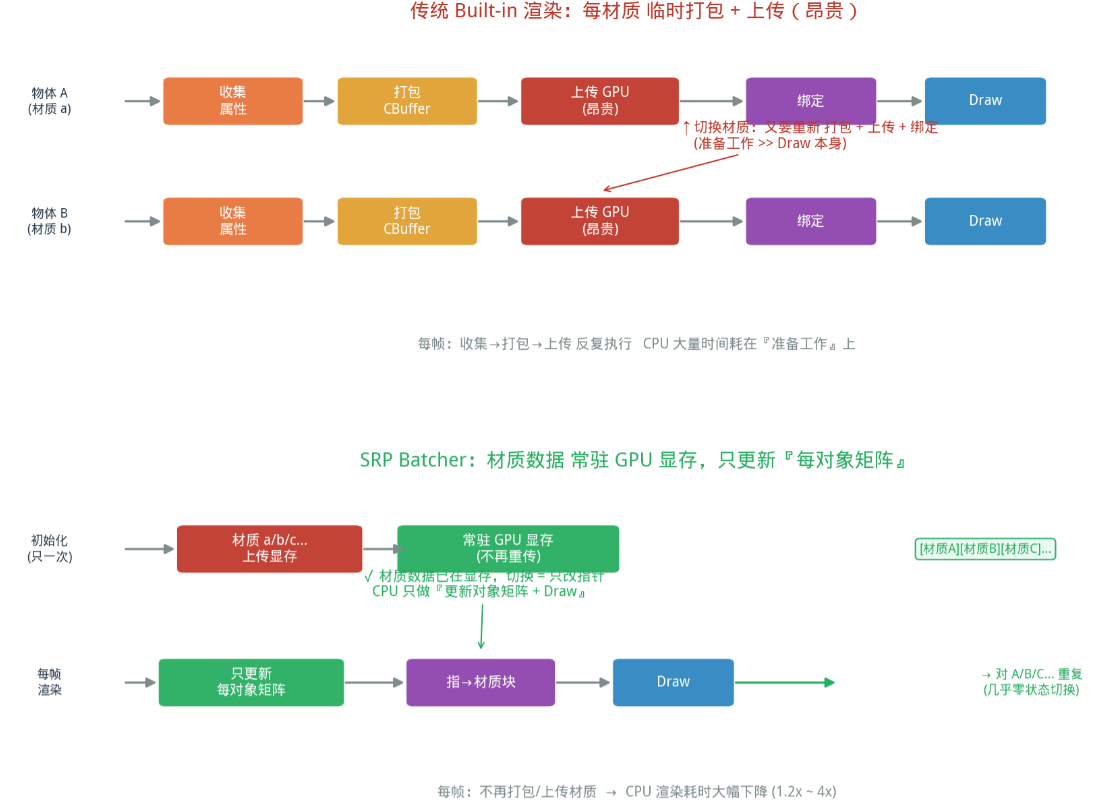

传统 Built-in**（每材质都要完整走一遍）**：

物体A: 收集 → 打包 → 上传GPU → 绑定 → Draw

物体B: 收集 → 打包 → 上传GPU → 绑定 → Draw ← 全!部!重!做!

SRP Batcher 把流程拆成两个阶段------初始化只做一次，每帧渲染极简：

阶段初始化（启动时，只执行一次）

把材质A、B、C... 的所有属性

→ 各自打包成一个 CBuffer

→ 一次性上传到 GPU 显存，长期驻留

→ GPU 显存里变成: $材质A块$ $材质B块$ $材质C块$ ...

从此材质数据住在显存里不动了。

阶段每帧渲染（A、B、C 共用同一套极简流程）

物体A: 更新「每对象矩阵」 → 指→材质A块 → Draw
物体B: 更新「每对象矩阵」 → 指→材质B块 → Draw ← 只改了个指针！
物体C: 更新「每对象矩阵」 → 指→材质C块 → Draw

那一步 指→材质块 是什么

每个材质在显存里有自己固定的 CBuffer 块。渲染物体时，CPU 只需要告诉 GPU：

"这次用第 X 号材质块 ，矩阵用这个对象的矩阵" → 然后 Draw

几个限定一个都不能少：

只优化 CPU 提交，不优化 GPU 着色/像素
不减少 Draw Call 数量，只减少 Draw Call 之间的 SetPass
合批边界 = 同一 Shader 变体（关键字必须一致）
材质参数不同没关系（数据各住各的显存块，切换只改指针）

SRP Batcher 的本质？

GPU 的常量缓冲区（CBuffer）本来就该是"持久"的------CPU 把一帧内不变的数据一次传上去，反复用。

Unity 传统路径的问题是：每帧、每个材质都临时打包+上传 CBuffer，切换材质就重做一遍，CPU 累死。

SRP Batcher 干的事就是"把 CBuffer 用回了它本来的正确用法"：

复制代码

初始化: 每种材质 → 一个 CBuffer → 一次性上传 → 常驻显存
每帧:   更新每对象矩阵 → 指一下用哪块材质 → Draw

所以 SRP Batcher 的本质是：

一种"按 Shader 变体分组、材质数据 GPU 常驻、每对象数据单独更新"的渲染循环实现。

把"临时上传"改成"持久化 + 指针切换"。

那为什么不把传统"扔掉"？

因为它覆盖不了这些情况

这是核心。SRP Batcher 有硬性限制，不满足就自动退回"标准 SRP 代码路径"（）

场景	传统循环	SRP Batcher
粒子系统	正常工作	不支持（粒子/地形细节走另一套渲染路径）
蒙皮网格 Skinned Mesh	正常工作	官方文档说法不一致（见下文坑点）
用了 MaterialPropertyBlock	正常工作	直接退出（MPB 打破持久缓冲）
Shader 不兼容（CBuffer 不规范）	正常渲染	退回标准路径
GPU Instancing 更优的场景	---	SRP Batcher 反而更慢，得主动关掉它
极低端机 / 显存极紧	无额外显存占用	常驻 CBuffer 多吃显存，Unity 警告过"低端设备关掉反而更快"

GPU 实例化（GPU Instancing）

什么是？

大量完全相同的物体（网格、材质一致，例如建筑、树木、草丛），启用 GPU 实例化。该技术依靠图形硬件完成批合并。开启方式：在项目窗口选中材质，检视面板勾选 Enable Instancing（启用实例化）。

GPU Instancing 要求的"相同"，只是指 Mesh + 材质（Shader）相同 。至于每个实例的位置、旋转、缩放、颜色 ------这些可以完全不同

回忆传统痛点：每个物体一次 Draw Call → CPU 累死

GPU Instancing ：CPU 只发 一次命令："GPU 你把这 1 个 Mesh 画 1000 次"

"勾选 Enable Instancing"到底干了啥？

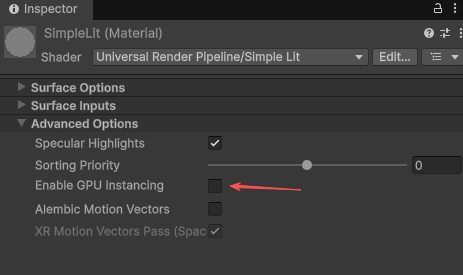

材质 Inspector 勾选 Enable Instancing 后，Unity 会：

在编译 Shader 时 加一个 INSTANCING_ON 关键字分支
自动用 UNITY_INSTANCING_BUFFER 等宏，把"每实例属性"塞进一个专门的 Instance CBuffer
运行时：当你用 Graphics.DrawMeshInstanced 或 SRP 内部调度时，一次 Draw Call 画完所有实例

// Shader 里的关键宏（Unity 自动处理，你通常不用手写）
UNITY_INSTANCING_BUFFER_START(Props)
UNITY_DEFINE_INSTANCED_PROP(float4, _Color) // 每棵树自己的颜色
UNITY_INSTANCING_BUFFER_END(Props)

想给每棵树不同颜色/位置？ 用 MaterialPropertyBlock 设置 unity_InstanceID 对应的数据即可------但注意，用了 MPB 会让 SRP Batcher 失效。

原理：那 1000 棵树怎么"各长各样"还一次画完？

关键就是 per-instance 数据缓冲 （前面 Shader 里那个 INSTANCE_ID）：

CPU 端：

准备 1 个 Mesh + 1 个材质（共享）

准备一块"实例数据缓冲"，存 1000 条记录：

$树1: 位置A, 颜色红, 大小1.2$ $树2: 位置B, 颜色绿, 大小0.8$
...

发 1 次 DrawInstanced 命令 + 指向这块缓冲

GPU 端：

对每个实例 i：

读缓冲 $i$ → 拿到自己的位置/颜色/大小

用同一套 Shader，画出"不一样的树"

hader 里长这样（Unity 自动处理，你通常只管加属性）：

复制代码

UNITY_INSTANCING_BUFFER_START(Props)
    UNITY_DEFINE_INSTANCED_PROP(float4, _Color)   // 每棵树自己的颜色
    UNITY_DEFINE_INSTANCED_PROP(float3, _Offset)  // 每棵树自己的偏移
UNITY_INSTANCING_BUFFER_END(Props)

// 顶点着色器里用 instanceID 取值
float3 offset = UNITY_ACCESS_INSTANCED_PROP(Props, _Offset);

复制代码

核心思想：GPU 跑同一份 Shader 代码，但通过 instanceID去查各自的数据——所以"代码相同、数据不同"，画面就各不一样。

静态批处理，动态批处理

都在"物理上减少 Draw Call"，但合并的时机和地点完全不同

共同点：都是为了"减少 Draw Call"

不管静态还是动态，目标一致------把多个小物体合并成一次 Draw Call：

区别在于："合并"这件事，谁来做、什么时候做、在哪做

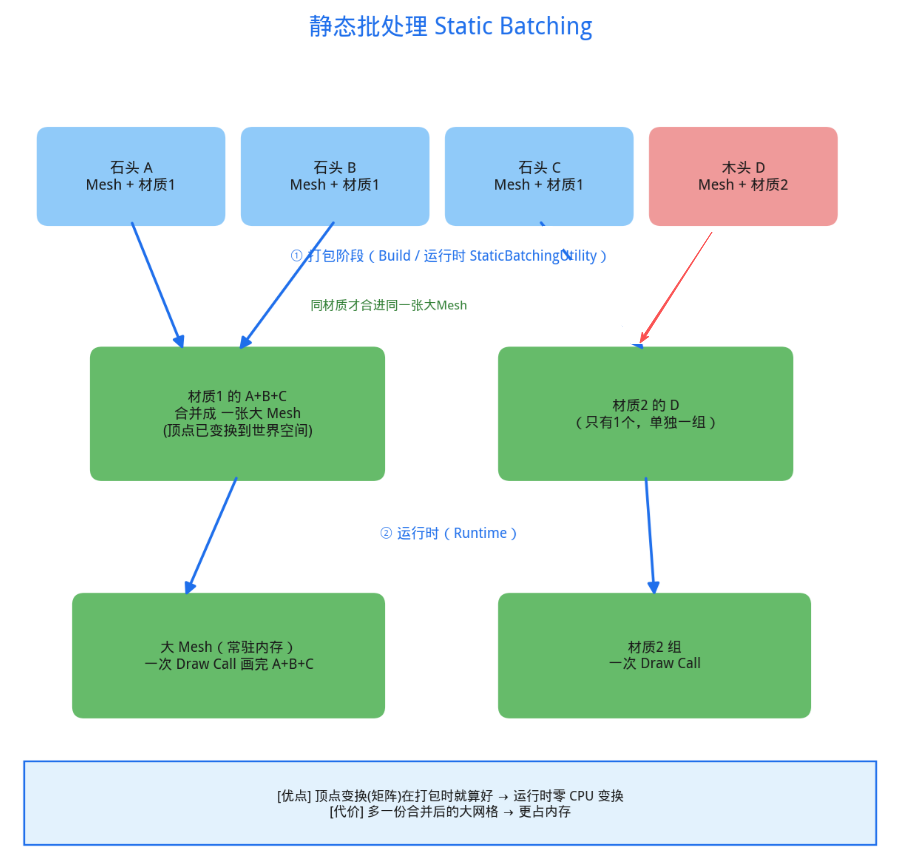

静态批处理（Static Batching）

"永不移动的几何体、共用同一材质 → Unity 在打包阶段合并成一张大 Mesh → 运行时一次 Draw Call 画完。"

核心：合并放在"打包时"，且顶点矩阵提前算好

这是它最关键的特质。普通渲染时，每个物体的顶点要每帧乘一次模型矩阵 （从本地坐标→世界坐标），才能画到正确位置。而静态批处理因为物体永不移动：

打包时就一次性把"乘好矩阵的最终顶点"算出来、存进那张合并大 Mesh。 运行时直接拿来画，再也不用每帧算矩阵。

静态批处理对Mesh也没有要求

开启方式

编辑器 ：Inspector 勾选 Batching Static（标记"我永不移动"）
运行时 ：StaticBatchingUtility.Combine() ------ 比如你程序化生成了一个静止关卡，生成完调用它手动合并

为什么"效率更高、但更耗内存"

	说明
效率高	合并 + 顶点变换都在打包期做完，运行时零 CPU 变换，纯一次 Draw Call
更耗内存	多了一份"合并后的大网格"（顶点已经展开到世界空间，可能比原来大）；且每个静态 GameObject 仍保留一份数据便于编辑/剔除

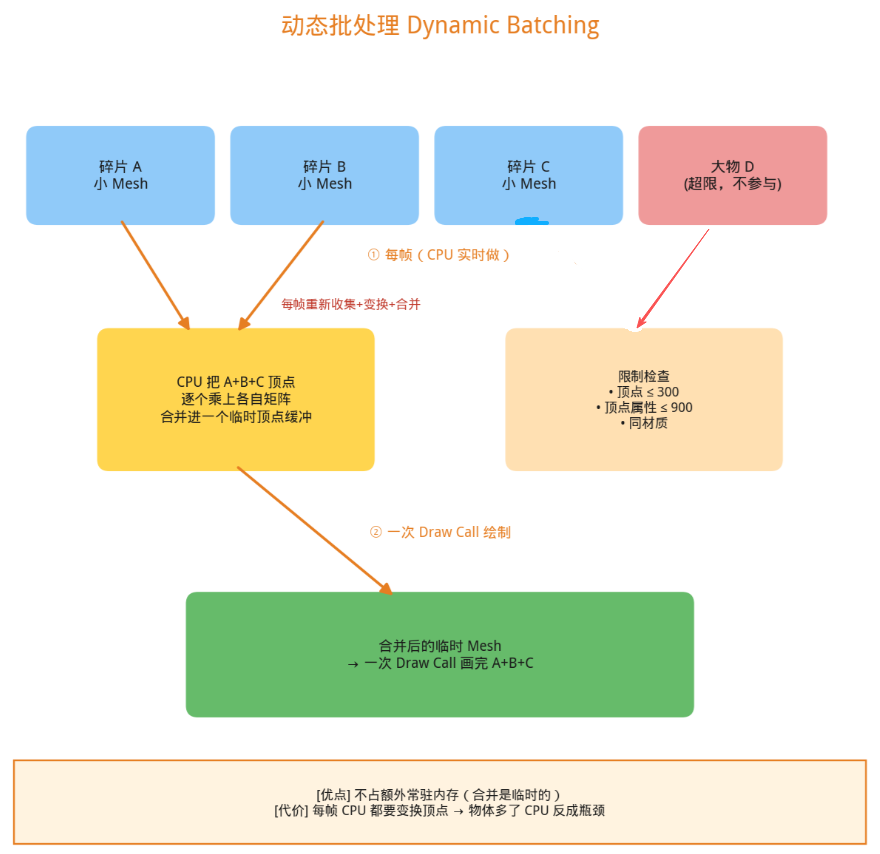

动态批处理（Dynamic Batching）

"针对小型网格，Unity 在 CPU 每帧完成顶点变换合并，一次性绘制。"

Unity 在运行时每帧由 CPU 把同材质的小网」的顶点实时合并成一个临时 Mesh，然后用一次 Draw Call 画完。

动态批处理要求"同材质"，但对 Mesh 没有"必须完全相同"的硬性要求 （不像 Instancing 那样要求 Mesh 一模一样）

核心：合并放在"每帧的 CPU 上"，临时做

因为物体会移动 ，没法提前算好顶点 → 只能每帧由 CPU 实时合并。

为什么有严格限制（原文的 300 / 900）

合并本身要 CPU 遍历顶点。如果 Mesh 太大，CPU 忙着合并反而比直接画还慢 ------ 所以设了硬门槛：

限制	数值	原因
单个 Mesh 顶点数	≤ 300	顶点多了合并开销大
总顶点属性	≤ 900	位置+法线+UV... 属性多了搬运量大
必须同材质	是	不同材质没法一次 Draw

只有"大量低多边形小网格"才划算 （碎片、草、粒子等）。物体太少或太大，合并收益 < CPU 开销，得不偿失。

本质：

抛开 Unity，回到图形学底层：

Draw Call 的开销主要来自"CPU 提交 + 状态切换"。动态批处理的思路是：既然多个小物体的材质相同，那我把它们的顶点在 CPU 端先拼成一个大 Mesh，GPU 就只需一次 Draw Call。

它本质上是一种 **"用 CPU 换 Draw Call 数量"** 的权衡：

赚的：Draw Call 变少 → CPU 提交次数下降
花的：CPU 每帧要遍历、变换、合并顶点 → 有开销

所以才有那个300 顶点 / 900 属性 的硬限制------合并本身的 CPU 成本不能大于省下来的 Draw Call 收益，否则就得不偿失。这就是"动态批处理"存在的根本逻辑。

一些注意事项总结：

材质 (Material) 的参数，分两种：【材质全局参数】、【实例化实例参数】

1、普通材质（非 Instancing）

材质对象本身，存了颜色、贴图、粗糙度等所有参数。

如果你做两个 Material：

MatA：颜色红色

MatB：颜色蓝色 这是两个不同的 Material 实例。

静态批处理、动态批处理：不允许，无法合并，会产生 2 个 DrawCall。

也就是说：普通情况下，颜色属于材质的一部分，改颜色 = 材质不一样。

2、GPU Instancing 特殊机制

GPU Instancing 允许：同一个 Material 资源，给每个实例单独传颜色。

关键：

Material 本体不变，Shader 开启 Enable Instancing

颜色不存到 Material 里面，而是作为Instance（实例）数据，CPU 每帧传给 GPU。

所有实例共用同一个 Material 对象，只是每个实例有自己的颜色参数。

此时：Mesh 相同 + 同一个 Material，就可以触发 GPU Instancing；每个实例颜色可以不一样。

重点：不能是两个不同 Material（一个红一个蓝）；必须同一个 Material，颜色由实例缓冲区传入着色器。

写 Shader 的区别
复制代码
// 普通属性，属于材质，所有实例共用
_Color ("Color", Color) = (1,1,1,1)

// 实例化属性，每个实例独立
[PerInstance] _InstanceColor("Instance Color", Color) = (1,1,1,1)
_Color：改它，所有实例一起变色；不同实例不能独立。

[PerInstance] _InstanceColor：实例级参数，每个物体可以有自己颜色，不改变原始 Material。

场景：100 个一模一样的方块，想要每个方块颜色不一样。

方案 A：新建 100 个 Material，每个 Material 设置不同颜色。

此时：每个物体材质不一样，GPU Instancing 不生效，会 100 个 DrawCall。

方案 B：只用1 个 Material ，Shader 写[PerInstance] _InstanceColor。

CPU 给每个实例传入自己的颜色。

Mesh 相同、Material 相同 → 触发 GPU Instancing，1 个 DrawCall。

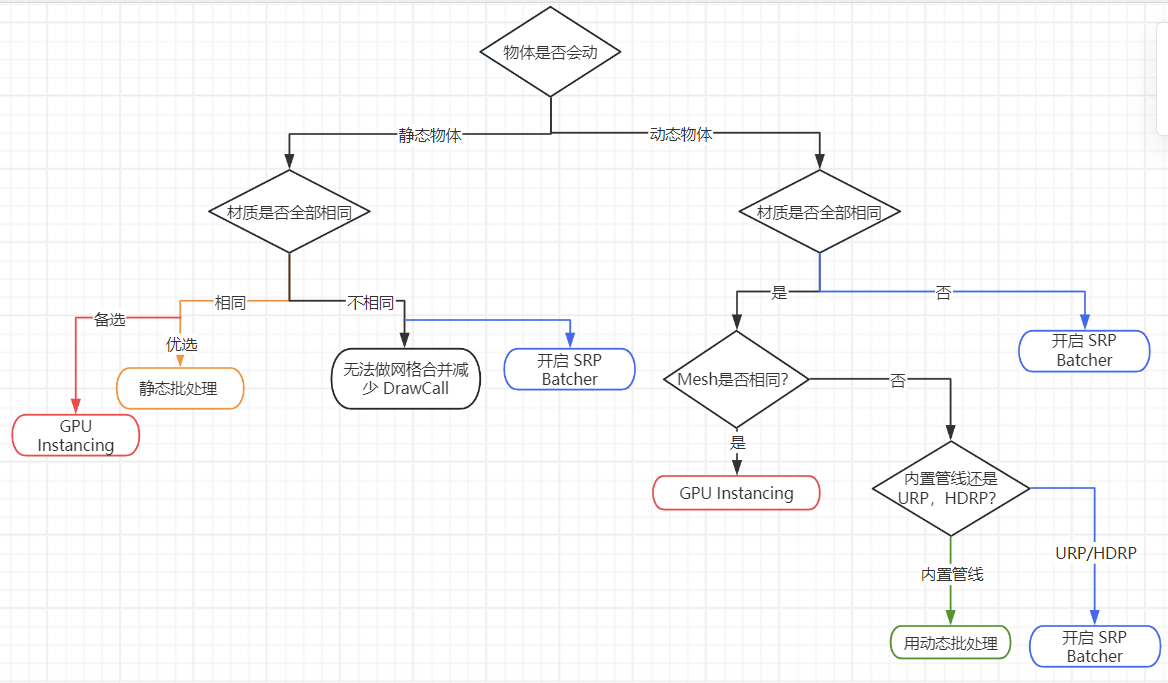

技术	支持管线	Mesh 要求	Material 材质实例要求	实例独立位置旋转缩放	实例独立颜色 / 参数	减少 DrawCall
静态批处理 Static	内置 / URP/HDRP	可以不同 Mesh	必须同一个 Material 实例	运行时不能修改 transform，变换烘焙进顶点	不支持，只能顶点色	是
动态批处理 Dynamic	仅内置管线	可以不同 Mesh	必须同一个 Material 实例	允许移动，CPU 每帧变换顶点	不支持，只能顶点色	是
GPU Instancing	内置 / URP/HDRP	必须同一个 Mesh 资源	必须同一个 Material 实例	完全独立，GPU 侧变换	支持，靠`[PerInstance]`实例参数	是
SRP Batcher	URP/HDRP	无限制，可以任意 Mesh	无限制，可以不同 Material 实例	完全自由	材质各自独立	否，只优化 CPU 状态

遵循下面简单规则，最大化批处理效果：

场景尽量减少纹理数量。纹理越少，独立材质数量越少，更容易合并批；尽可能使用纹理图集。
光照贴图烘焙时，图集尺寸在合理范围内尽量开大。光照贴图数量越少，材质状态切换越少，但需要留意内存占用。
避免无意实例化复制材质。脚本中访问 Renderer.material 会复制一份全新材质实例，直接破坏原有批合并。如果需要读取批内物体材质，请改用 Renderer.sharedMaterial。
优化过程中，借助 Profiler 性能分析器或者渲染统计面板，对比静态批、动态批数量与总绘制调用数量。更多细节查阅官方绘制调用批处理文档。

优化填充率，降低过度绘制（Overdraw）

填充率（Fill rate）：GPU 每秒能够向屏幕输出的像素总量。如果游戏受填充率瓶颈限制，代表每帧需要绘制的像素总量超出了 GPU 处理能力。

同一个像素位置被多次重复绘制，称为过度绘制（Overdraw）。过度绘制会消耗填充率，额外占用显存带宽。

造成过度绘制常见原因：

不透明 / 透明几何体互相重叠
复杂着色器，包含多个渲染 Pass
未优化的粒子特效
UI 元素互相堆叠

没有万能方案可以彻底解决过度绘制，只能尽量降低它带来的负面影响。优先从上面几项入手调试验证，减小开销。

剔除（Culling）

***遮挡剔除（Occlusion culling）*会把被其他物体完全遮挡住的游戏对象禁用渲染。避免 CPU、GPU 耗费资源去渲染摄像机永远看不到的物体。

剔除是按摄像机独立执行的；如果同时启用多台摄像机，剔除带来的性能开销会明显增大。

Unity 包含两类剔除：视锥剔除（frustum culling） 与遮挡剔除（occlusion culling） 。 视锥剔除由每台摄像机自动执行，不在摄像机视锥范围内的物体不会参与渲染，以此优化性能。

你可以通过 Camera.layerCullDistances 手动设置每层的剔除距离。可以让小型物体比默认远裁剪平面更早被剔除。

将游戏对象划分到不同层级，通过 layerCullDistances 数组，给 32 个层级分别设置小于远裁剪平面的距离；填 0 代表沿用默认远裁剪平面。

***Unity 的剔除执行顺序：*先按层级剔除，只保留该摄像机启用层级上的物体；再执行视锥剔除，移除视锥之外的对象。视锥剔除以多 Job 任务形式运行，充分利用工作线程。每层的剔除检测本身开销很低，本质只是位掩码运算。但当游戏对象数量极其庞大时，累计开销仍然不可忽视。如果项目出现该瓶颈，可以自行实现区块管理系统，把大世界划分为多个 "区块"，摄像机视锥外的区块直接整体关闭，减轻 Unity 层级 / 视锥剔除系统压力。

遮挡剔除：摄像机完全看不见的物体直接从渲染列表移除。物体被其他物体挡住时，默认依然会参与渲染消耗资源；开启遮挡剔除可以避免这种无效计算。举个例子：房门关闭，摄像机看不到隔壁房间，就不需要渲染隔壁房间内容。

开启遮挡剔除可以大幅提升性能，但代价是占用更多磁盘空间、CPU 耗时与内存。 Unity 会在打包阶段烘焙遮挡数据；场景加载时再把这份数据从磁盘读入内存。

视锥剔除是自动生效的；而遮挡剔除属于预烘焙功能 。只需把物体标记为静态遮挡物（Occluders）或被遮挡物（Occludees），再打开窗口： Window > Rendering > Occlusion Culling 完成烘焙。

这段讲的是 Unity 渲染管线的第一道优化关卡------剔除（Culling） 。核心就一句："摄像机看不到的物体，干脆别送去渲染，CPU/GPU 的资源全省了。

它是按每台摄像机独立执行 的------所以多台摄像机 = 剔除开销成倍

剔除类型一：视锥剔除（Frustum Culling）

是什么

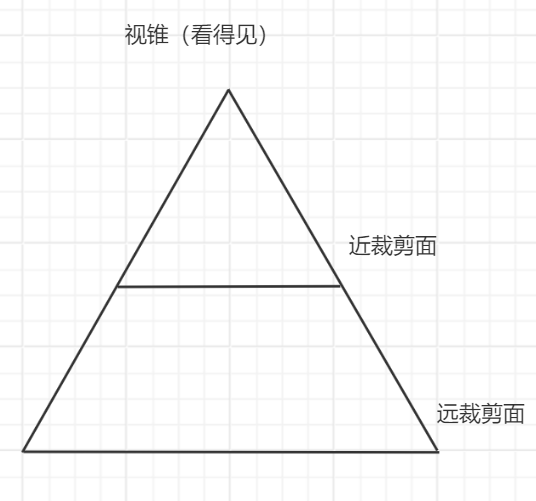

摄像机视锥（可见的那个金字塔区域）之外的物体，直接不渲染。

这是每台摄像机自动执行的，你不用做任何事，开箱即用。

手动优化 ：Camera.layerCullDistances

可以手动控制"每层多远被剔除"：

// 给 32 个层级分别设"小于远裁剪平面"的剔除距离

camera.layerCullDistances = new float $32$ {

$0$ = 50f, // Layer 0 (Default) 超过 50 单位就剔除

$8$ = 30f, // Layer 8 (草/小物件) 超过 30 单位剔除

// ... 填 0 = 沿用默认远裁剪面

};

执行顺序（原文这段很关键）

第1步：按层级剔除 → 只保留"该摄像机启用层"上的物体（位掩码运算，极快）
第2步：视锥剔除 → 移除视锥外的对象（多 Job 任务，用工作线程并行）

"每层的剔除检测开销很低（只是位掩码运算），但对象极其庞大时累计不可忽视"------意思是：

普通项目：不用管，自动的够用
超大世界（海量对象） ：剔除本身成了瓶颈 → 自己实现**"区块管理"**（把世界切块，视锥外的整块直接关掉）

剔除类型二：遮挡剔除（Occlusion Culling）

视锥剔除只管"在不在视锥内"，不管"被挡住没"。遮挡剔除管的是：物体在视锥内、但被别的物体完全挡住了 → 也别渲染。

视锥剔除: $墙后面$ → 在视锥内 → 照渲染（浪费）

遮挡剔除: $墙后面$ → 被挡住 → 不渲染（省了）

怎么开启（原文步骤）

复制代码

1. 把物体标记为:

| 选项 | 含义 |
| Occluder Static | 遮挡物 ------ 我能挡住别人（墙、门、大建筑） |

Occludee Static	被遮挡物 ------ 我被挡住就不渲染（家具、道具）

复制代码

2. 打开窗口: Window > Rendering > Occlusion Culling

3. 点击烘焙 (Bake)
   → Unity 在打包阶段烘焙遮挡数据
   → 运行时场景加载时把数据读进内存

代价（别只看好处）

维度	代价
磁盘空间	烘焙的遮挡数据占包体
内存	运行时加载进内存
CPU	运行时查询遮挡数据有耗时

所以不是"无脑开" ：小场景、遮挡关系简单的，开了反而亏（烘焙数据 + 查询开销 > 省下的渲染）。大场景、有明确遮挡结构（房间、走廊、建筑）的才划算。

"剔除顺序"的完整流程
