1.前言

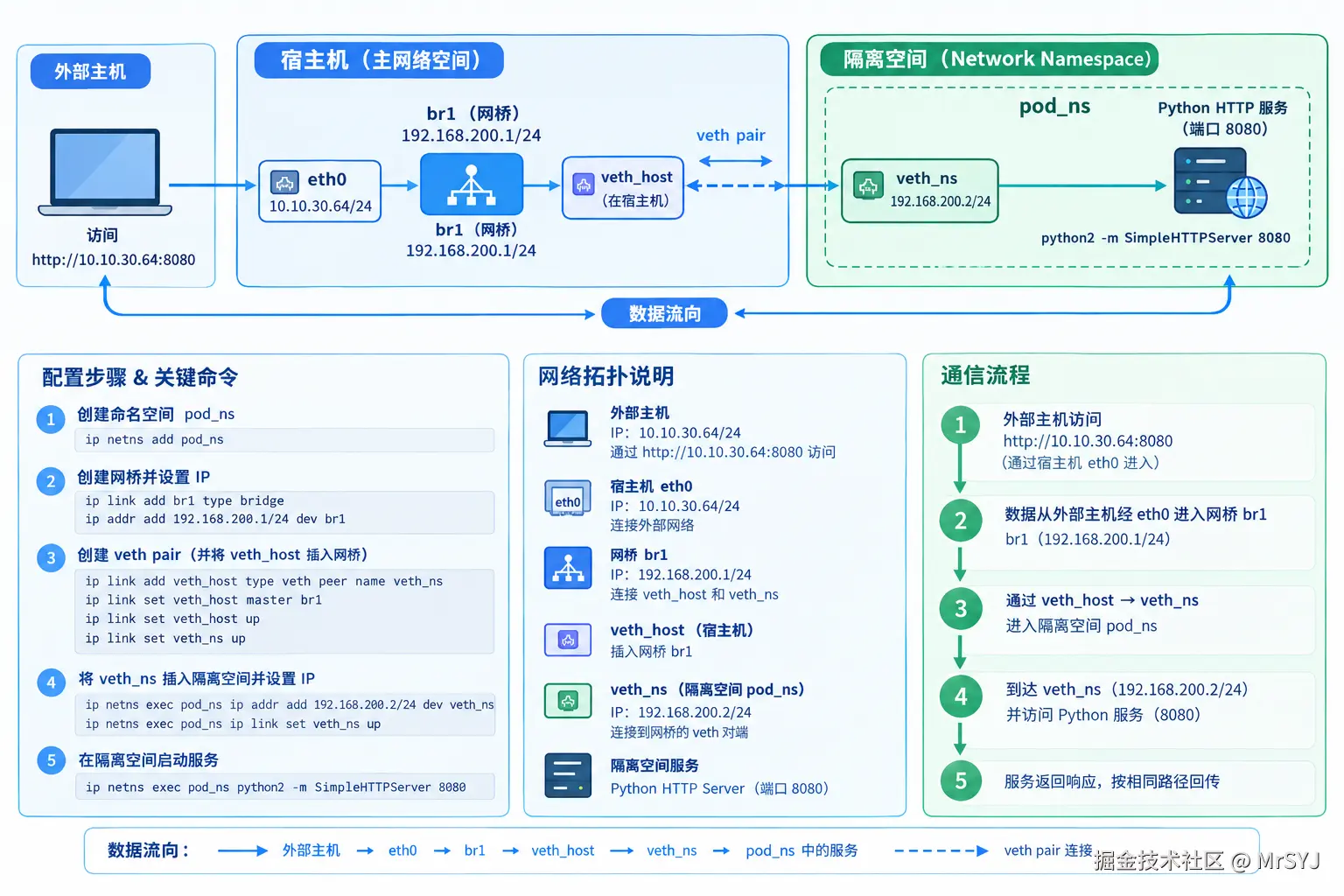

我们在《Network Namespace 到底是个啥，别人再问你告诉他》文章中设计了一个网络架构，可以如下图：
当时使用了veth pair（虚拟以太网设备对），它由两个成对出现的虚拟以太网接口组成，可以形象地理解为一根双向连通的"虚拟网线"。
最典型的使用场景 ：跨网络命名空间通信：veth pair 最核心的应用场景是连接不同的网络命名空间（Network Namespace）。将 veth pair 的一端放在一个命名空间，另一端放在另一个命名空间，就能实现跨命名空间的数据传输。这在 Docker 和 Kubernetes 等容器网络中是基础组件。
在实际架构中，veth pair 的一端通常位于容器命名空间，另一端位于宿主机命名空间并接入虚拟网桥（如 docker0）。此时，宿主机端的 veth 设备作为网桥从设备，不直接调用协议栈，而是将数据包交由网桥进行二层 MAC 地址转发
我在上文提到的文章中就是这种应用场景，将veth pair的一端留在主网络空间，另一端插入隔离空间，实现网络互通。本篇文章接下来会有两个目的：
- 对
veth pair这个技术细节进行讨论 - 外部主机如何能访问到隔离空间的服务呢，这个在上篇文章中我并没有验证，本篇进行验证。涉及到dnat，iptables的内容。
2.veth pair
2.1创建一个独立的网络空间
我先说一下，我要做的是一件什么事情，就是想创建一个独立的网络空间ns1，然后给这个网络空间一个网卡（当然使用veth pair实现），然后赋予其一个独立的ip。接下来我要在这个独立的网络空间启动一个服务端口占用 9999，然后 通过围绕怎么才能访问到这个9999服务，来讲解网络的通透性。
bash
# 1. 创建一个命名空间 (ns1)，宿主机 (主空间) 作为另一端
ip netns add ns1
# 2. 当然可以查询都有哪些空间 list命令，查看创建结果
ip netns list2.2 创建veth pair
bash
ip link add veth-ns1 type veth peer name veth-host执行命令之前你可以通过 ip addr 命令查看目前网卡情况

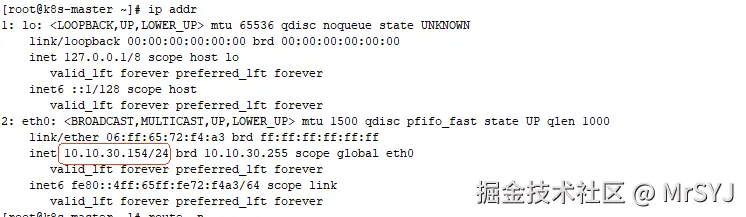

结果现实为 目前就 lo和eth0 两块网卡，eth0网卡的ip是10.10.30.154
也可以顺道查一下目前内核路由表情况 route -n

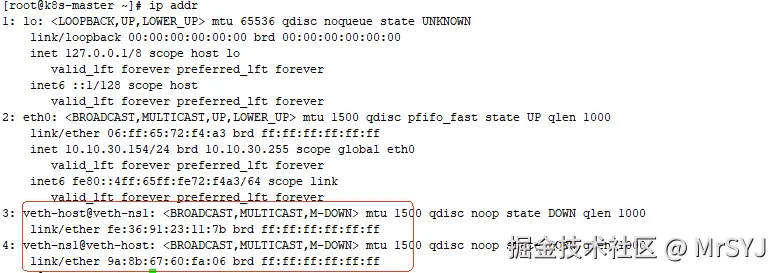

当我们创建veth pair 之后，会多一对网卡，名字成对，这正是 veth pair的特征
2.3 把veth pair的一端移动到独立空间ns1中
bash
# 3. 把 ns1 那一端移入命名空间，host 那一端留在宿主机

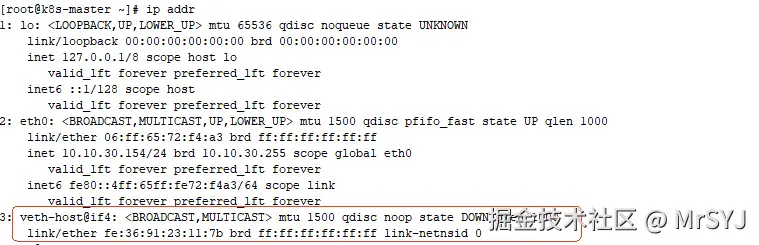

ip link set veth-ns1 netns ns1接下来你进入到这个独立空间，你会发现多了一块网卡
bash
# 4.进入ns1 空间执行ip addr 命令
ip netns exec ns1 ip addr
那块网卡名字叫veth-ns1@if3 @if3 表明对端就是主空间编号为3的那块网卡。也就是我们刚才留在主空间那一端的网卡。现在已经改名了叫veth-ns1@if3
2.4 为 独立空间ns1 配置 IP 并激活
bash
# 4. 为 ns1 配置 IP 并激活
ip netns exec ns1 ip addr add 192.168.1.2/24 dev veth-ns1
ip netns exec ns1 ip link set dev veth-ns1 up
#
ip netns exec ns1 ip link set lo up先分配ip，然后通电激活，只要激活后，你会发现一个问题，进入这个独立空间，执行route -n,发现路由表会多出来一条
bash
ip netns exec ns1 route -n
发往 192.168.1.0/24 网段的包，直接从 veth-ns1这个接口发出去。
路由表控制的就是"从当前这个空间出去的包怎么走"。
路由表只回答一个问题：我要往外发包，从哪个口出去、下一跳是谁？
- 它不决定别人怎么找到你（那是别人的路由表决定的）
- 它不决定进来的包怎么处理（那是 iptables/nftables 的事）
- 它只管：这个空间里产生的、或者需要从这个空间转发的包，该往哪走
路由表 = 出站导航。每个网络空间（不管是物理机、容器还是 netns）都有自己独立的路由表，各管各的出站方向，互不干扰。
2.5 宿主机端：配置不同网段的 IP，并激活
bash
# 宿主机端：配置不同网段的 IP，并激活
ip addr add 10.0.0.1/24 dev veth-host

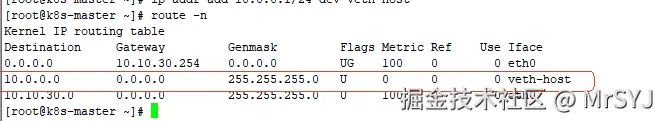

ip link set dev veth-host up这么配置完毕之后，宿主机端的路由表如下图所示，增加了一个条目
2.6 在独立空间ns1中启动一个服务
bash
ip netns exec ns1 python2 -m SimpleHTTPServer 80802.7 整体的网络图

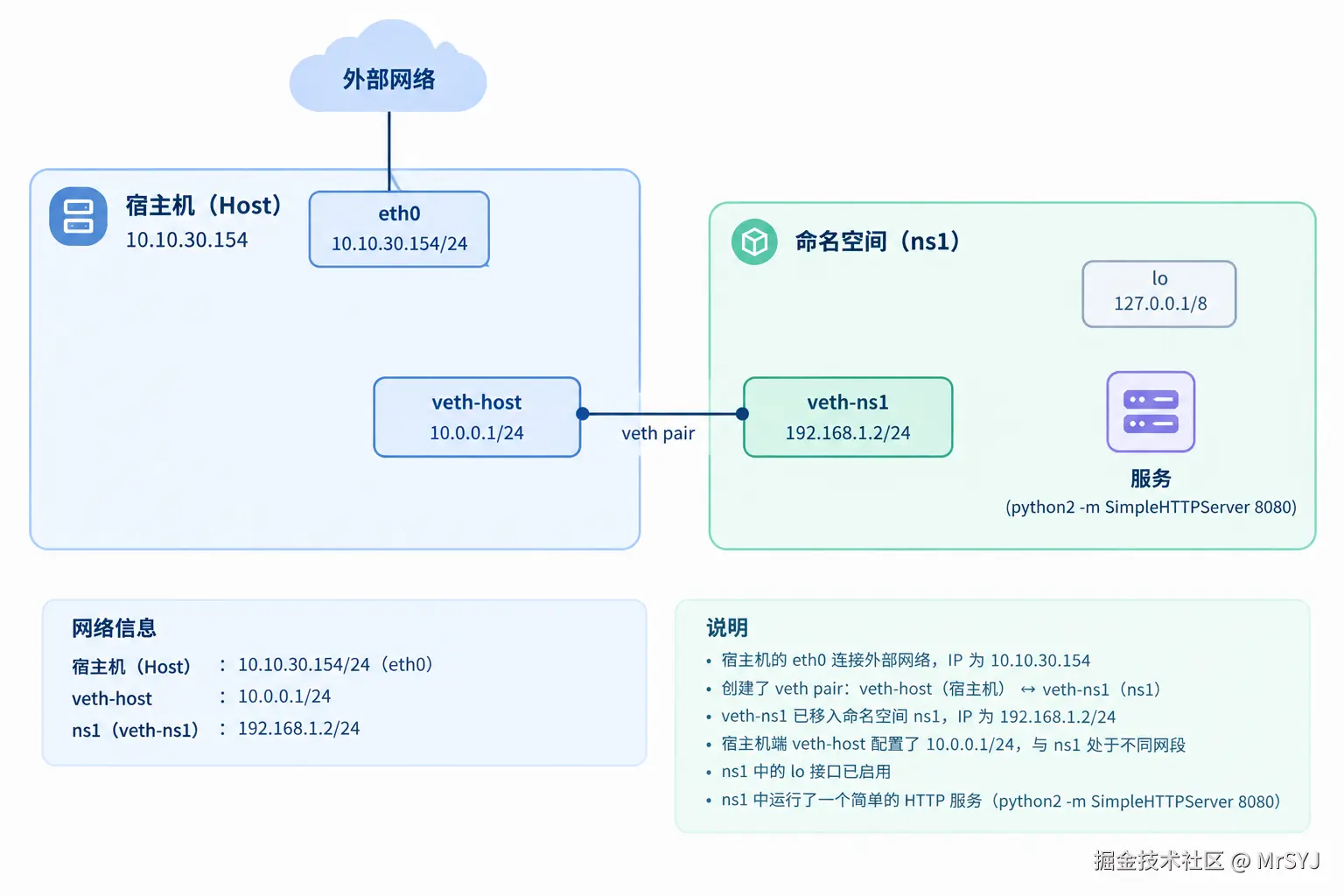

经过上面几个章节的配置，整个网络 ，veth pair的结构如图所示。
2.7 验证

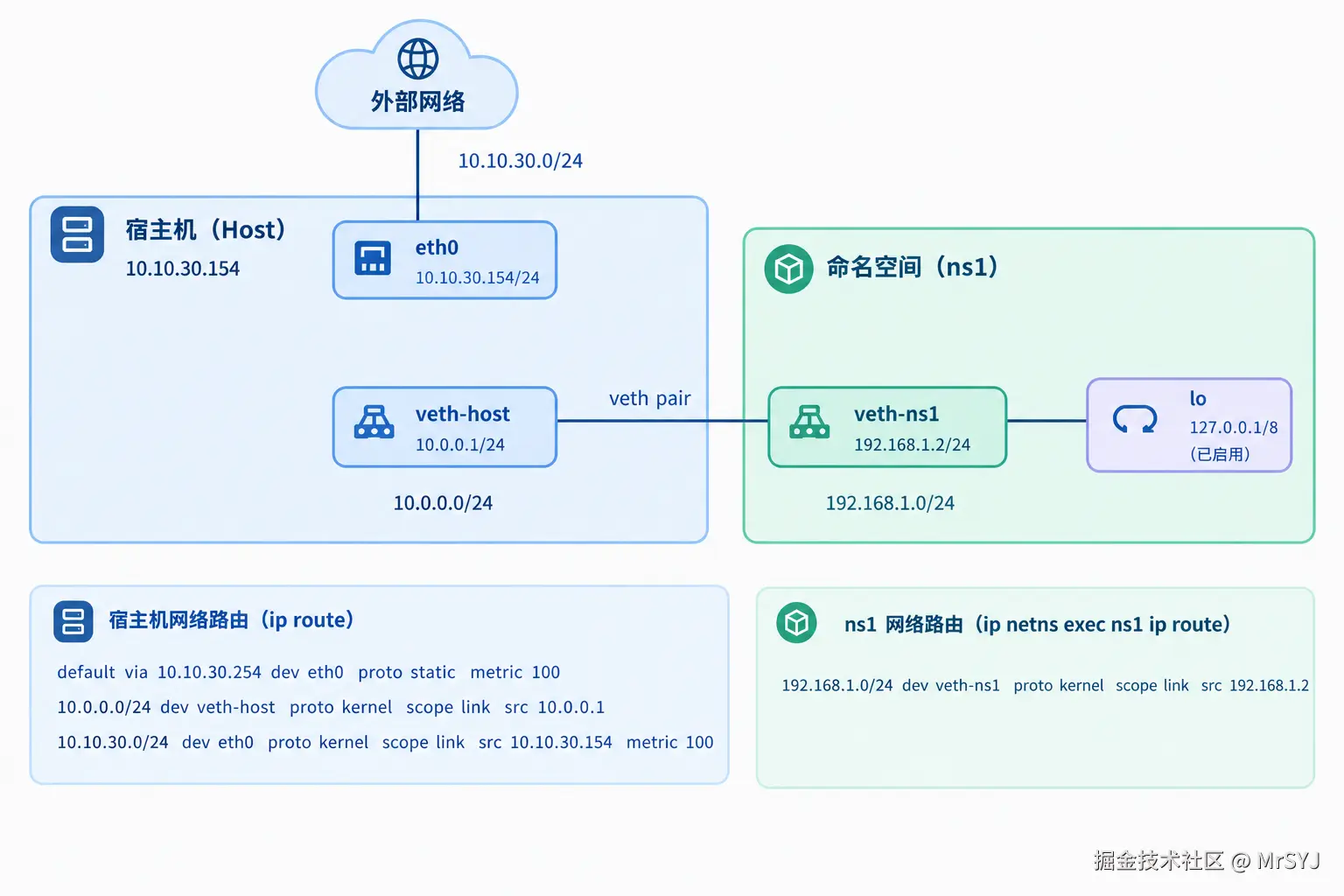

我们把veth pair的两端配置成不同网段的IP。来验证不同网段之间的通信。现在的网络如下图：
2.7.1 路由表的概念 route-tables
路由表是干啥的？：路由表本质上就是在回答一个问题："这个目标 IP，我该从哪个网卡接口发出去？下一跳是谁？"
直连路由：只要给网卡配置了 IP，且网卡处于激活（UP）状态，系统就会自动生成一条路由，这条路由匹配该 IP 所在的网段，这就是直连路由
我们举个例子：
当你在电脑上配置好 IP 地址（比如 192.168.1.10/24）时，内核会自动在路由表里生成一条直连路由（Directly Connected Route）。 你可以用命令 ip route 看到类似这样的一条记录：
bash
192.168.1.0/24 dev eth0 proto kernel scope link src 192.168.1.10这条记录的意思就是："凡是属于 192.168.1.0/24 这个网段的 IP，都直接从 eth0 网卡发出去，不需要经过任何网关
所以当你要发包给192.168.1.20,内核会拿着这个目标IP，去路由表逐个匹配，正好命中这条路由，"直接从这个网卡（eth0）发出去就行了。"
如果没有匹配的路由 → 直接丢弃，返回 "Network is unreachable"
2.7.2 ARP
ARP（Address Resolution Protocol，地址解析协议），它的核心功能就是：给定一个目标 IP 地址，获取对应的 MAC 地址。
当你的主机需要给局域网内的另一台主机发数据时，就需要知道目标主机的MAC地址。
你的主机在发数据前，会先检查自己本地的 ARP 缓存表，看看有没有目标 IP 对应的 MAC 地址记录，当然最开始缓存表肯定是空的，你的主机就会在局域网内发送一个 ARP 广播请求，意思就是："局域网内谁的ip是这个，把你的mac地址告诉我"。局域网里的所有设备都会收到这个广播，但只有 IP 地址匹配的目标主机会处理它。复一个 ARP 应答报文，告诉你的主机："我的 IP 是这个，我的 MAC 地址是 xx-xx-xx-xx-xx-xx"。你的主机收到应答后，会把这对"IP-MAC 映射关系"存入本地的 ARP 缓存表中。下次再给这台主机发数据时，直接从缓存里查就行了，不用再发广播

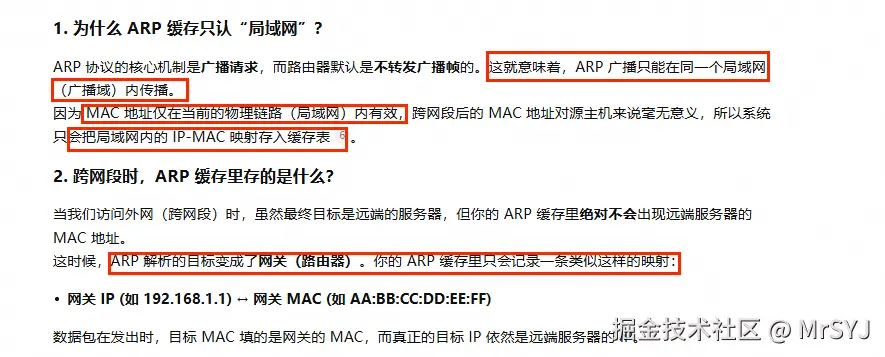

所以 ARP 缓存表里只能存放局域网（同一广播域）内 IP 和 MAC 地址的对应关系.
2.7.3 开始验证
当我们在机器上直接ping独立网络空间ns1的IP 192.168.1.2,肯定是ping不同的，因为你的主机上的路由表目前还没有配置一条路由将目标IP的包发出去
你需要配置
bash
ip route add 192.168.1.0/24 dev veth-host但是配置完 你发现还是不通：
bash
[root@k8s-master ~]# ping 192.168.1.2 -c 3
PING 192.168.1.2 (192.168.1.2) 56(84) bytes of data.
From 10.0.0.1 icmp_seq=1 Destination Host Unreachable
From 10.0.0.1 icmp_seq=2 Destination Host Unreachable
From 10.0.0.1 icmp_seq=3 Destination Host Unreachable
--- 192.168.1.2 ping statistics ---
3 packets transmitted, 0 received, +3 errors, 100% packet loss, time 1999ms
pipe 3但是返回比较特殊： From 10.0.0.1 icmp_seq=3 Destination Host Unreachable

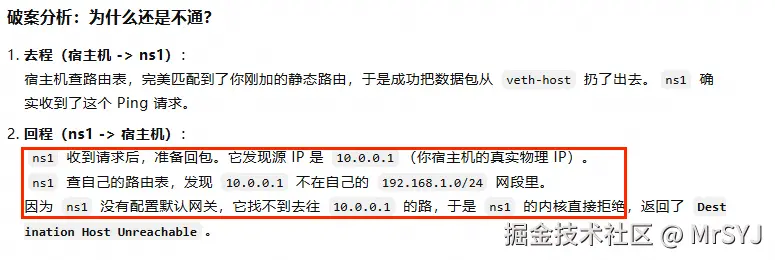

解决方案 ：你刚才用 ip route add 只是告诉宿主机："去 192.168.1.x 网段，走 veth-host 这条路"。 但是，网络通信是双向的！ 你没有告诉 ns1 怎么回包，所以 ns1 迷路了。
既然去程的路有了，只要在 ns1 里配置一条回程的静态路由，告诉它"要去 10.0.0.1 走 veth-ns1 这条路"，通信就能打通了！
bash
sudo ip netns exec ns1 ip route add 10.0.0.0/24 dev veth-ns1配置完毕后 在ping就通了
bash
[root@k8s-master ~]# ping 192.168.1.2 -c 3
PING 192.168.1.2 (192.168.1.2) 56(84) bytes of data.
64 bytes from 192.168.1.2: icmp_seq=1 ttl=64 time=0.022 ms
64 bytes from 192.168.1.2: icmp_seq=2 ttl=64 time=0.018 ms
64 bytes from 192.168.1.2: icmp_seq=3 ttl=64 time=0.019 ms3. 总结
至此 veth pair中的一些细节就讲清楚了。
1.接下来我会去研究 k8s中不同主机之间的pod是如何通信的。
2.docker中的端口映射怎么实现的？
