别人再问你路由表是啥，这篇文章摔它脸上

局域网内靠 ARP 广播能找到同网段设备，但是跨网段通信时，必须依赖路由器（网关），没有路由数据包根本不知道往哪里走。

最近在学习Docker 的网络，了解到docker网络的隔离基于 Network Namespace，每个容器拥有独立的网络栈（网卡、路由表、iptables 规则），所以想要对里面的路由进行一下系统的学习，后面会单独找一个章节对iptables进行学习。

路由表

理解下路由表的概念，通过route -n 命令可以查看宿主机的路由条目，

[root@iZ2ze4kh3gm5ijgppvs77sZ ~]# route -n
Kernel IP routing table
Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         172.17.207.253  0.0.0.0         UG    100    0        0 eth0
172.17.192.0    0.0.0.0         255.255.240.0   U     100    0        0 eth0

1.Gateway 列表示的就是"这个数据包发送时，是否需要递交给某个中间网关（路由器）来转发"

更精准地说，Gateway 列的值决定了数据包在离开你的网卡（eth0）时，封装的目标 MAC 地址到底填谁

• Gateway 显示为 0.0.0.0（或 *）： 表示直连，无需网关。也就是说目标IP和你的服务器在同一个局域网，数据包通过eth0网卡发出时，二层目标 MAC 地址直接填写目标主机自身的 MAC 地址（直接送达）

• Gateway 显示为具体 IP（如 172.17.207.253）

目标 IP 不在本地局域网，服务器自己无法直接送达，必须找这个"中转站"帮忙。 数据包通过 eth0 发出时，三层目标 IP 保持为真正的终点（比如百度），但二层目标 MAC 地址填写的是网关 172.17.207.253 的 MAC 地址。

2.Iface (eth0)： Iface (eth0)列表示数据包从网卡eth0发出去。

啥是下一跳啊？

"下一跳（Next Hop）"指的就是：数据包离开当前设备后，在网络中紧接着要交给的下一个路由器（网关）的 IP 地址。

1. 同网段通信：目的地就在同一个局域网，0 跳（直接送达，没有下一跳，Gateway 显示为 0.0.0.0）。
2. 跨网段通信：目的地在外面，必须经过至少 1 跳（下一跳就是 Gateway 指定的 IP）

同网段 vs 跨网段的区别

它们的终极区别就在于二层（数据链路层）的"目标 MAC 地址"是谁：

• 同网段通信（比如发给同局域网的 172.17.194.200）：

IP 目标：172.17.194.200（目标主机）

MAC 目标：172.17.194.200 的 MAC 地址（通过 ARP 广播问出来的）

逻辑：直接叫对方的名字，把数据包丢给对方。

• 跨网段通信（比如发给百度 110.242.68.66）：

IP 目标：110.242.68.66（百度，全程不变）

MAC 目标：网关 172.17.207.253 的 MAC 地址（变为了网关）

逻辑：包裹信封上写着"寄给百度"，但我先把包裹亲手递给快递员（网关）。

网关必须是你在当前局域网内能直接用 MAC 地址连上的"邻居"。

路由条目的理解

我们先讲解下路由匹配的机制：将你要访问的目标IP和 路由表中的Genmask，逐位做"按位与（AND）"运算，算出的结果如果等于 Destination，就代表匹配上了这条路由。

第一条是默认路由

Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
0.0.0.0         172.17.207.253  0.0.0.0         UG    100    0        0 eth0

1. Destination (0.0.0.0) + Genmask (0.0.0.0)：匹配任意/所有 IP 地址。

因为任何IP和0.0.0.0 做and运算，都会等于0.0.0.0 被清空

2. Gateway (172.17.207.253)：下一跳的网关地址。

3. Flags (UG)：U 代表路由有效（Up），G 代表需要经过网关（Gateway）。

4. Iface (eth0)：通过网卡 eth0 发送。

也就是说如果要访问的IP地址不属于本地网段，（比如访问百度 110.242.68.66，或者跨网段的其它私网 IP），路由表查到最后发现只有这条能匹配上，就会把数据包交给网关 172.17.207.253，由网关帮你转发出去。

再看看看第二条路由：

Destination     Gateway         Genmask         Flags Metric Ref    Use Iface
172.17.192.0    0.0.0.0         255.255.240.0   U     100    0        0 eth0

Gateway (0.0.0.0)：网关是 0.0.0.0，意思是"不需要网关（直接发送）"。

说明这个是同网段的路由，不需要经过网关转发。

那我们看看到底是访问什么范围内的IP,可以匹配命中这条路由。

先看Genmask 255.255.240.0 ，整个掩码的二进制表示形式是：

255      . 255      . 240      . 0
11111111 . 11111111 . 11110000 . 00000000

连续为1的个数正好是 8+8+4 =20，这种掩码在CIDR记法里写作 /20.

剩下的12个0用来给主机分配IP。，共支持 $212-2=40942^\{12\}\; -\; 2\; =\; 4094$ 212−2=4094 个可用 IP 地址。

所以第二条路由表示的意思是：只要访问的ip是172.17.192.0/20,就不需要经过网关，直接发送到目标主机。

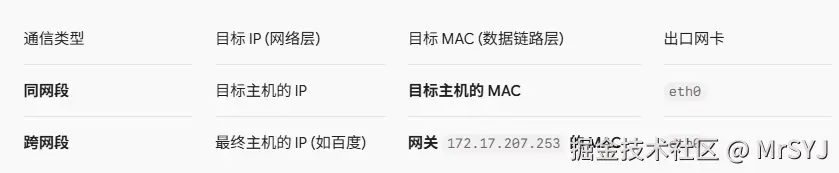

这里的区别在于：同网段VS跨网段

• 同网段通信，数据包二层（数据链路层）的"目标 MAC 地址"：直接是目标主机的mac地址，直接通过（ARP广播）问出来。
• 跨网段通信，数据包二层（数据链路层）的"目标 MAC 地址"：是网关172.17.207.253的mac地址。

172.17.192.0/20 到底表示的是多大范围的IP呢？

先说结论：

子网掩码 255.255.240.0（分成四段，点分十进制） 转成二进制是：

11111111.11111111.11110000.00000000

无论在这个范围里挑哪一个 IP，只要和 255.255.240.0 做按位与（AND）运算，得出的结果通通都是 172.17.192.0，这就是同一个网段。

二进制中AND运算有个规律就是：和1进行and原样保留，和0进行and运算结果都被清0。

所以如果一个ip要想和172.17.192.0/20是一个网段的。

1.那么这个ip的前两段必须是172.17 因为子网掩码的前两段全是1。和全是1的位进行与运算结果还是自己本身。所以ip必须是172.17.xx.xx

2.这个ip的最后一段可以是0-255，因为子网掩码最后一段全是0，和全是0的位进行与运算结果肯定会清0，所以这个ip的最后一段 肯定是 172.17.xx.1~172.17.xx.254（去掉首尾两个）

3.这里关键是掩码的第三段 240，把 IP 的第三段与 240（11110000）做"按位与"。因为240的后四位都是0，所以任何ip和240进行与运算后 后四位都是清零的 变成xxxx0000。因为是后四位变成0 ，后 4 位是 0（0000），表示这 4 个位置可以自由变化

$24=2\times 2\times 2\times 2=162^4\; =\; 2\; \backslash times\; 2\; \backslash times\; 2\; \backslash times\; 2\; =\; \backslash mathbf\{16\}$ 24=2×2×2×2=16

从0000~1111，每当满16就会向前进一位，所以网段一定都是16的倍数

• 0（0 ~ 15）
• 16（16 ~ 31）
• 32（32 ~ 47）
• $...\backslash dots$ ...
• 160（160 ~ 175）
• 176（176 ~ 191）
• 192（192 ~ 207） $\leftarrow \backslash leftarrow$ ← 你的网段正好落在这里！
• 208（208 ~ 223）

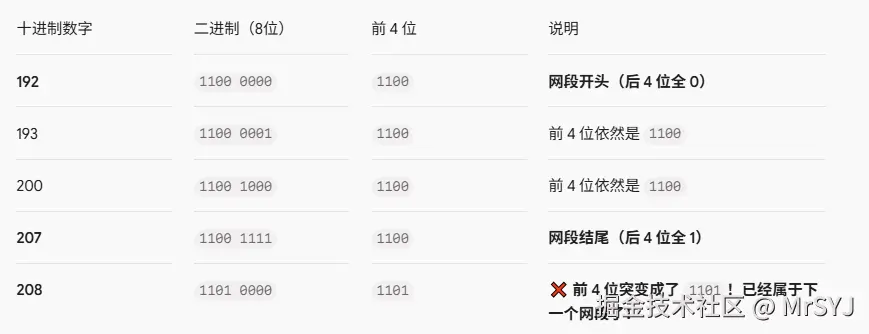

从 192 到 207 这 16 个数字，它们在二进制世界里有一个共同的特征：前 4 位全都是 1100！

因为网络工程师在配置网络的时候选择了192（11000000）作为子网的起点，所以只有192~207 整个范围内的数和240进行与运算的时候才能得到前四位1100。

只要前 4 位是 1100，不管你后面 4 位怎么变（从 0000 变到 1111），这 8 个开关组合出来的十进制数值，数学上就只能在 192 到 207 之间。

4. 最后得到的ip范围就是 172.17.192.0 $\sim \backslash sim$ ∼ 172.17.207.255

仔细分析

首先我们需要明白这个ip的范围，它要求所有属于这个网段的ip，它的前20位必须和172.17.192.0的前 20 位保持完全固定不变。

我们将 172.17.192.0 拆成 4 个字节，逐个翻译成 8 位二进制：

172 $\to \backslash rightarrow$ → 10101100 ( $128+32+8+4128\; +\; 32\; +\; 8\; +\; 4$ 128+32+8+4)

17 $\to \backslash rightarrow$ → 00010001 ( $16+116\; +\; 1$ 16+1)

192 $\to \backslash rightarrow$ → 11000000 ( $128+64128\; +\; 64$ 128+64)

0 $\to \backslash rightarrow$ → 00000000

组合起来，完整的 32 位二进制 是： $10101100.00010001.11000000.00000000\backslash mathbf\{10101100.00010001.11000000.00000000\}$ 10101100.00010001.11000000.00000000

也就是说，172.17.192.0/20 被 /20 锁死固定的 前 20 位 展开写出来就是： $10101100.00010001.1100\backslash mathbf\{10101100.00010001.1100\}$ 10101100.00010001.1100

把这前 20 位（网络身份）和剩下的 12 位（主机自由变化区）画出界线看最直观：

【被 /20 锁定的前 20 位】      │ 【自由变化的后 12 位】
10101100 . 00010001 . 1100   │  0000 . 00000000   (最小值，即 172.17.192.0)
10101100 . 00010001 . 1100   │  1111 . 11111111   (最大值，即 172.17.207.255)

只要任何一个 IP 地址，把前 20 位抓出来一比对，只要是 $10101100.00010001.1100\backslash mathbf\{10101100.00010001.1100\}$ 10101100.00010001.1100，它就 100% 属于这个网段！

我们来分析下第三个字节的掩码240

$掩码\; 240=11110000\backslash text\{掩码\; \}\; 240\; =\; \backslash mathbf\{1111\}0000$ 掩码 240=11110000

$网络基准\; 192=11000000\backslash text\{网络基准\; \}\; 192\; =\; \backslash mathbf\{1100\}0000$ 网络基准 192=11000000

叠在一起看

掩码 (规则):   1 1 1 1  0 0 0 0  (前 4 位是 1，代表死死锁住前 4 位)
              │ │ │ │
基准IP (数值): 1 1 0 0  0 0 0 0  (前 4 位的内容是 1 1 0 0，即十进制的 192)

• 掩码的 1111 规定了："前 4 位必须和 192 的前 4 位（1100）一模一样！"

• 只要前 4 位是 1100，后 4 位不管怎么变（从 0000 变到 1111），算出来的十进制数就必定落在 192 到 207 之间。

192 所在的那个字节（第 3 个字节）的前 4 位死死锁定 为 1100。

$十进制\; 192=\; 1\; 1\; 0\; 0⏟\; 前\; 4\; 位\; 0\; 0\; 0\; 0⏟\; 后\; 4\; 位\; \backslash text\{十进制\; \}\; 192\; =\; \backslash underbrace\{\backslash mathbf\{1\backslash \; 1\backslash \; 0\backslash \; 0\}\}${\text{前 4 位}}\ \underbrace{0\ 0\ 0\ 0}{\text{后 4 位}} 十进制 192=前 4 位 1 1 0 0 后 4 位 0 0 0 0

在计算机里，192 这个数字拆成 8 个二进制开关（对应权重 $128,64,32,16,8,4,2,1128,\; 64,\; 32,\; 16,\; 8,\; 4,\; 2,\; 1$ 128,64,32,16,8,4,2,1），必须用 $128+64128\; +\; 64$ 128+64 才能凑出来：

权重：开关：128164132016080402010

它的前 4 位就是 1100

因为前 4 位被粘死成了 1100：

只要前 4 位是 1100，不管你后面 4 位怎么变（从 0000 变到 1111），这 8 个开关组合出来的十进制数值，数学上就只能在 192 到 207 之间

从 192 到 207 这 16 个数字，它们在二进制世界里有一个共同的特征：前 4 位全都是 1100！

网络工程师在配置网络时，选择了 192 作为这个子网的起点，所以系统通过 /20（锁定前 20 位，即第 3 字节的前 4 位 1100），自动就把范围给卡死在 192 到 207 了。

我们可以自己算一下，既然前 4 位被锁死为 1100，后 4 位可以自由变化，那么这个字节能变化的最小值和最大值是多少呢？

• 最小值（后 4 位全为 0）：

$1100\; 0000‾2\; =128+64+0=192\; \backslash mathbf\{1100\}\backslash \; \backslash underline\{0000\}\_2\; =\; 128\; +\; 64\; +\; 0\; =\; \backslash mathbf\{192\}$ 1100 00002=128+64+0=192

这就是你看到的起始网段：192

• 最大值（后 4 位全为 1）：

$1100\; 1111‾2\; =128+64+8+4+2+1=207\; \backslash mathbf\{1100\}\backslash \; \backslash underline\{1111\}\_2\; =\; 128\; +\; 64\; +\; 8\; +\; 4\; +\; 2\; +\; 1\; =\; \backslash mathbf\{207\}$ 1100 11112=128+64+8+4+2+1=207

这就是你看到的结束网段：207！

结论

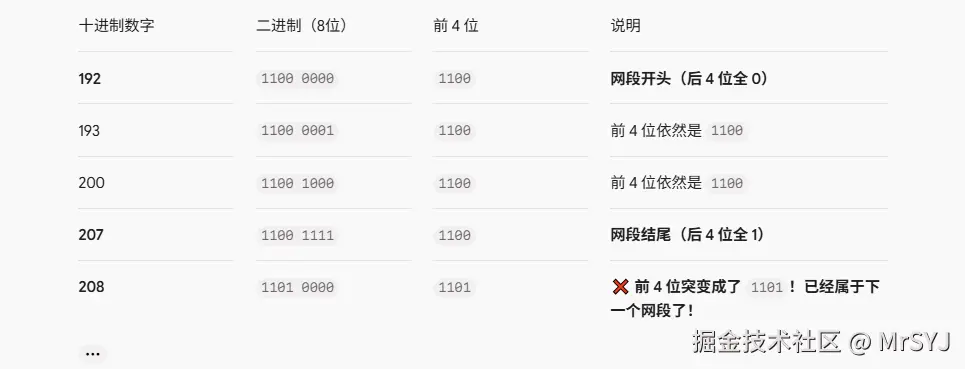

所以，只要第 3 个字节落在 192 到 207 之间，它的二进制前 4 位就永远是 1100！ 一旦到了 208（二进制是 11010000），前 4 位变成了 1101，与掩码锁定的 1100 不符，就超出这个局域网了。

心算。

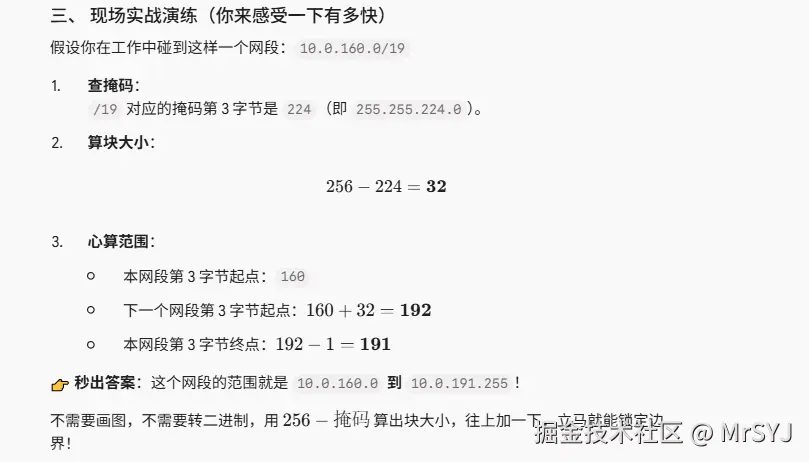

网络工程师最爱的"块大小（Block Size）心算法"

240那个块大小是16

1. 为什么"块大小是 16"？

因为第 3 个字节的后 4 位没有被锁死（可以随便变）。后 4 位二进制从 0000 变到 1111，在十进制里一共可以产生 $24=162^4\; =\; 16$ 24=16 个连续的数字（也就是一个网段包下了 16 个不同的第 3 字节数字）。

2. 为什么"网段的起点一定是 16 的倍数"？

因为网段的开头（网络地址）要求主机位全部清零。把第 3 字节的后 4 位全部清为 0（变成 xxxx0000），在二进制数学里，任何低 4 位是 0000 的二进制数，转成十进制必然能被 16（即 $242^4$ 24）整除！192 的二进制：1100 0000（后 4 位是 0 $\to \backslash rightarrow$ → $192÷16=12192\; \backslash div\; 16\; =\; 12$ 192÷16=12，整除！）208 的二进制：1101 0000（后 4 位是 0 $\to \backslash rightarrow$ → $208÷16=13208\; \backslash div\; 16\; =\; 13$ 208÷16=13，整除！）

最后理解一下路由器

               ┌──────────────────────────────┐
               │          路 由 器            │
               │                              │
[你的电脑] ────┼──> LAN口 IP: 192.168.1.1     │
(192.168.1.100)│    (和你的电脑在同网段)        │
               │                              │
               │    WAN口 IP: 10.0.8.2        ┼──> [上级路由器]
               │    (和上级路由器在同网段)      │   (10.0.8.1)
               └──────────────────────────────┘

路由器在物理上至少有两个网口（接口）：

LAN 口（内网口）：插在你家/你机房内部，面对你的电脑。

WAN 口（外网口）：插在上一级网络，面对运营商或上级路由器。

这两个口各自有一个独立的 IP 地址，并且属于完全不同的两个网段！

• 网段 A（内网局域网：192.168.1.0/24）

你的电脑：192.168.1.100

路由器的 LAN 口：192.168.1.1

关系：电脑和路由器的 LAN 口在同一个网段。电脑把数据发给 192.168.1.1，直接用 MAC 地址传过去。

• 网段 B（外网/上级局域网：10.0.8.0/24）

路由器的 WAN 口：10.0.8.2

上级路由器：10.0.8.1

关系：路由器的 WAN 口和上级路由器在另一个完全不同的网段。路由器的 WAN 口把数据发给 10.0.8.1，也是在它们自己的局域网里直接传过去。
