一、项目简介
本系统是一个基于结构特征匹配的手写数字识别系统，能够自动识别0~9十类手写数字，适用于邮政编码识别、表单数字录入等场景。系统通过MATLAB GUI展示图像预处理、特征提取与识别的完整过程。
核心算法流程如下：将输入图像归一化后二值化并细化，提取数字骨架。根据细化图像中前景像素的边界框，在数字区域上等比例绘制3条水平线、3条竖直线和2条对角线，构成8条特征扫描线。利用GetImgLinePts函数统计每条扫描线与数字骨架的交点数量，作为8维结构特征；同时利用endpoints函数统计骨架端点数量作为第9维特征。将9维特征向量与预先构建的Data.mat特征模板库进行匹配，采用模板匹配法（MaskRecon）选取最相似的特征模板对应的数字作为识别结果，最终通过弹窗输出识别数字。
二、部分源码
clc; clear all; close all;
load Data.mat;
FileName,PathName,FilterIndex = uigetfile({'*.jpg;*.tif;*.png;*.gif', ...
'所有图像文件';...
'*.*','所有文件' },'载入数字图像',...
'.\\images\\手写数字\\t0.jpg');
if isequal(FileName, 0) || isequal(PathName, 0)
return;
end
fileName = fullfile(PathName, FileName);
I = imread(fileName);
flag = 1;
I1 = Normalize_Img(I);
bw1 = Bw_Img(I1);
bw2 = Thin_Img(bw1);
bw = bw2;
sz = size(bw);
r, c = find(bw==1);
rect = min(c) min(r) max(c)-min(c) max(r)-min(r);
vs = rect(1)+rect(3)*5/12 1/2 7/12;
hs = rect(2)+rect(4)*1/3 1/2 2/3;
pt1 = rect(1:2); rect(1:2)+rect(3:4);
pt2 = rect(1)+rect(3) rect(2); rect(1) rect(2)+rect(4);
k1 = (pt1(1,2)-pt1(2,2)) / (pt1(1,1)-pt1(2,1));
x1 = 1:sz(2);
y1 = k1*(x1-pt1(1,1)) + pt1(1,2);
k2 = (pt2(1,2)-pt2(2,2)) / (pt2(1,1)-pt2(2,1));
x2 = 1:sz(2);
y2 = k2*(x2-pt2(1,1)) + pt2(1,2);
if flag
figure('Name', '数字识别', 'NumberTitle', 'Off', 'Units', 'Normalized', 'Position', 0.2 0.45 0.5 0.3);
subplot(2, 2, 1); imshow(I, \[\]); title('原图像', 'FontWeight', 'Bold');
subplot(2, 2, 2); imshow(I1, \[\]); title('归一化图像', 'FontWeight', 'Bold');
hold on;
h = rectangle('Position', rect(1:2)-1 rect(3:4)+2, 'EdgeColor', 'r', 'LineWidth', 2);
%legend(h, '数字区域标记', 'Location', 'BestOutside');
subplot(2, 2, 3); imshow(bw1, \[\]); title('二值化图像', 'FontWeight', 'Bold');
subplot(2, 2, 4); imshow(bw, \[\], 'Border', 'Loose'); title('细化图像', 'FontWeight', 'Bold');
hold on;
h = \[\];
for i = 1 : length(hs)
h = h plot(\[1 sz(2), hs(i) hs(i), 'r-')];
end
for i = 1 : length(vs)
h = h plot(\[vs(i) vs(i), 1 sz(1), 'g-')];
end
h = h plot(x1, y1, 'y-');
h = h plot(x2, y2, 'm-');
legend(h(1) h(4) h(7) h(8), {'水平线', '竖直线', '左对角线', '右对角线'}, 'Location', 'BestOutside');
hold off;
end
v{1} = 1:sz(2); repmat(hs(1), 1, sz(2))';
v{2} = 1:sz(2); repmat(hs(2), 1, sz(2))';
v{3} = 1:sz(2); repmat(hs(3), 1, sz(2))';
v{4} = repmat(vs(1), 1, sz(1)); 1:sz(1)';
v{5} = repmat(vs(2), 1, sz(1)); 1:sz(1)';
v{6} = repmat(vs(3), 1, sz(1)); 1:sz(1)';
v{7} = x1; y1';
v{8} = x2; y2';
for i = 1 : 8
num(i) = GetImgLinePts(bw, round(v{i})-1);
end
num(9) = sum(sum(endpoints(bw)));
result = MaskRecon(Datas, num);
msgbox(sprintf('识别结果:%d', result), '提示信息', 'modal');

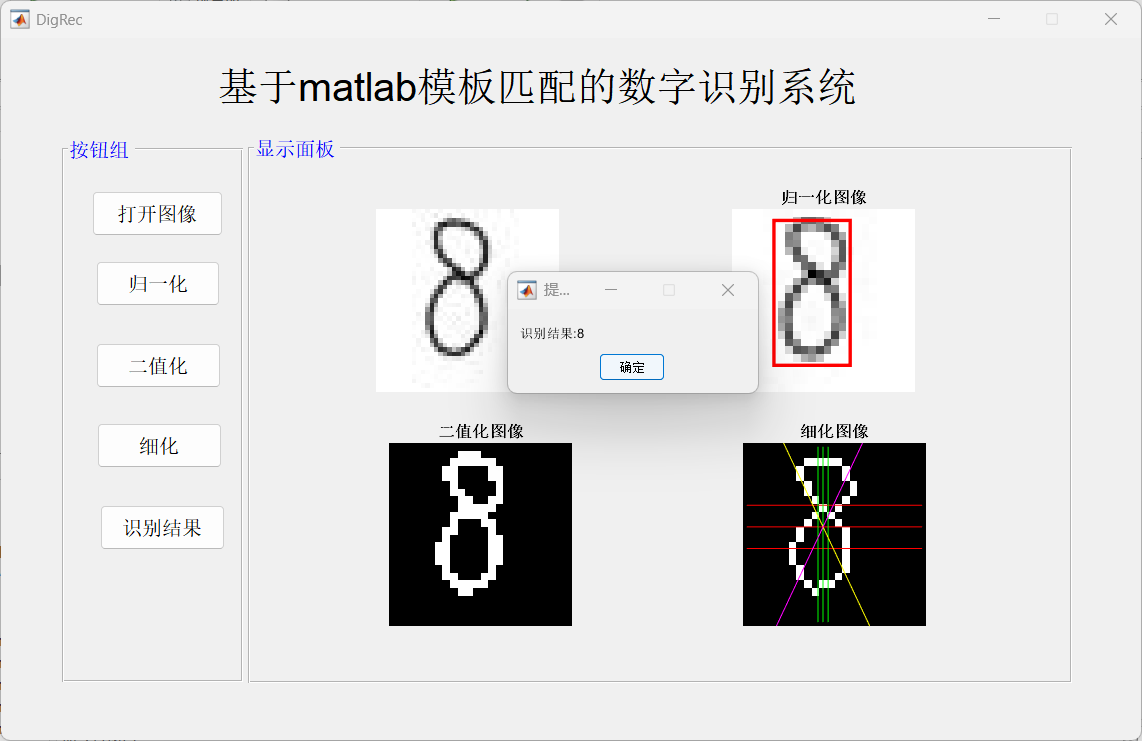

三、运行结果
四、总结
本文实现了一套基于结构特征与模板匹配的手写数字识别系统，完成图像归一化、二值化、细化、扫描线交点统计、端点计数及模板匹配识别的完整流程。系统采用8条扫描线与骨架的交点数作为结构特征，能够有效区分不同数字的笔画分布差异，算法原理直观、计算量小。主要不足在于：特征维度较低，对书写风格差异较大或倾斜的数字识别率有限；模板库依赖预先采集的样本，泛化能力受限；未实现批量测试与识别率统计。后续可增加更多方向的扫描线或引入HOG、投影直方图等高维特征，并采用SVM或CNN分类器替代模板匹配，以提升系统的识别准确率和鲁棒性。
