知识点①：单片机的启动流程

单片机上电后，是怎么一步步跑到 main 的？（术语详解版）

副标题：把 MSP、PC、向量表、.data/ .bss 一次讲清楚

开篇：main 不是「开机键」

很多人学 C 时被灌输一句：程序从 main 开始。

换到 单片机 （也称 MCU，Microcontroller Unit，把 CPU、存储器、外设集成在一颗芯片上的微型计算机）上，很容易产生错觉：烧录完、上电，芯片就会立刻执行你写的 main()。

更准确的说法是：

main 是 C 应用程序的入口（你写业务逻辑的地方）
芯片复位后真正先跑的，是 硬件复位序列 + 启动文件 + C 运行时初始化

这篇把整条链路拆开，并约定：每个专业名词、英文缩写第一次出现时，都用一句话说明它是什么。

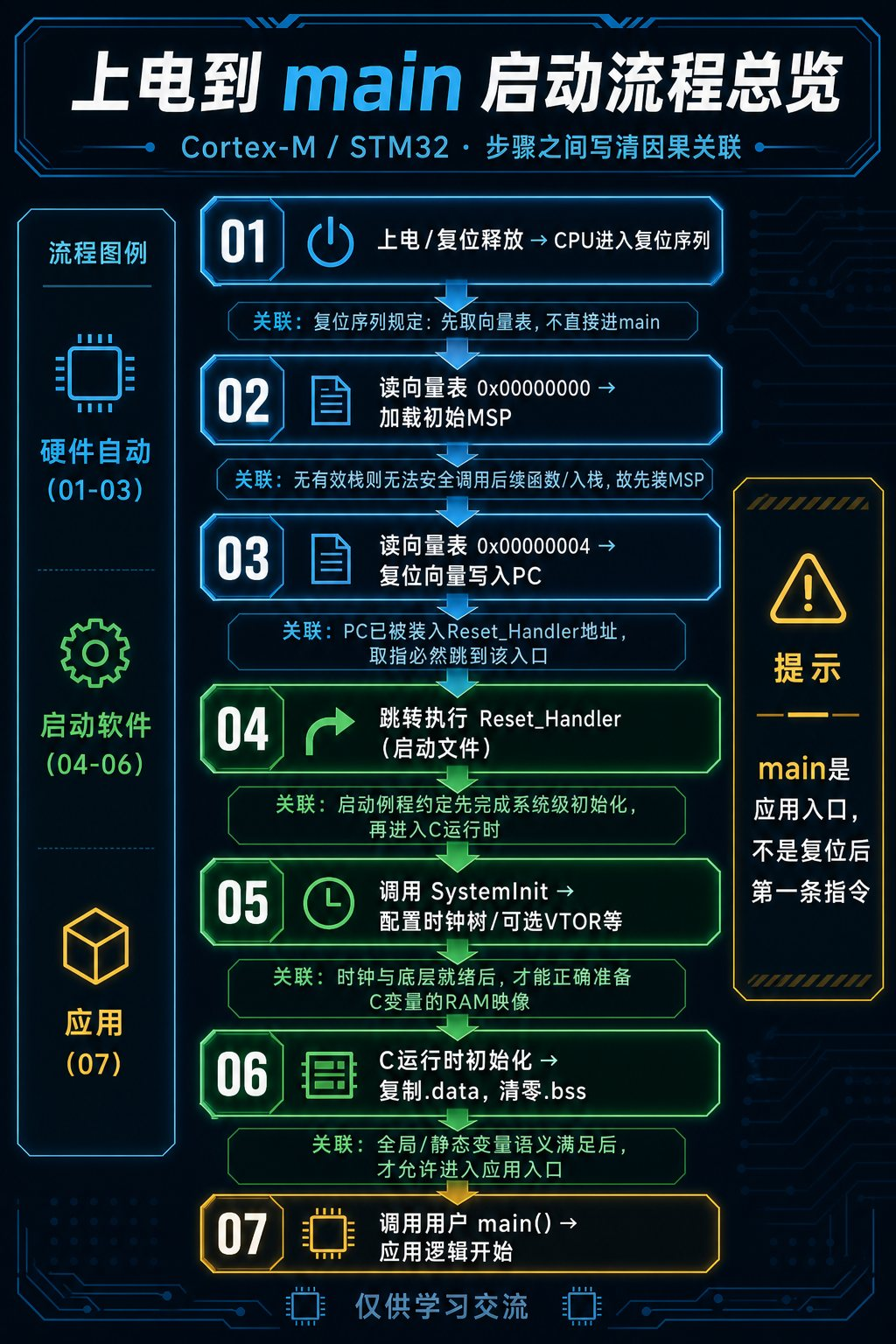

先建立一张总地图

以 Cortex-M （ARM 公司的一类嵌入式 CPU 内核，STM32 多数型号基于它）/ STM32（意法半导体的 Cortex-M 单片机产品系列）典型路径为例：

步骤	动作	为何进入下一步
01	上电/复位释放 → 进入复位序列	架构规定先取向量表，不直接进 main
02	读 0x00000000 → 加载初始 MSP	没有有效栈，后面函数调用不安全
03	读 0x00000004 → 复位向量写入 PC	PC 已指向 Reset_Handler，取指必然跳转
04	执行 Reset_Handler	启动例程先做系统级初始化
05	调用 SystemInit	时钟等就绪后，才能准备 C 变量的 RAM 映像
06	复制 .data，清零 .bss	变量语义满足后，才允许进应用入口
07	调用用户 main()	---

阶段划分很重要：

01--03：硬件自动完成
04--06：启动软件 / C 运行时
07：你的应用

一句话压舱：main 是应用入口，不是复位后第一条指令。

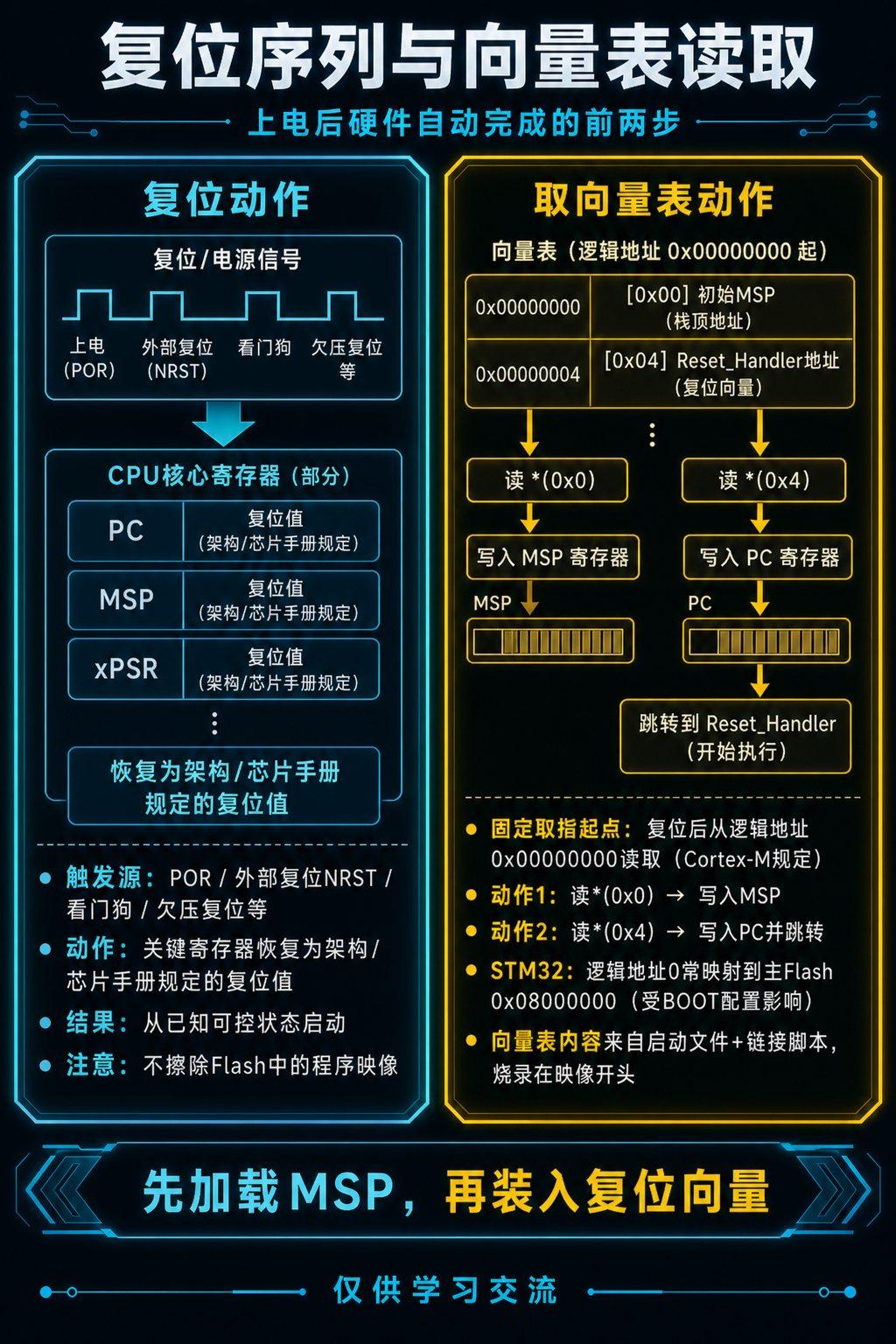

01 复位：从「已知状态」重来

复位是什么？

复位（Reset）：让 CPU 中断当前一切执行，把关键状态拉回手册规定的初始值，再按固定流程重新启动。

常见触发源：

缩写/名称	是什么
POR（Power-On Reset，上电复位）	刚接上电源时的复位
NRST	芯片外部复位引脚，按复位键常走这条路径
IWDG（Independent Watchdog，独立看门狗）	软件「喂狗」超时，硬件强制复位，防止死机挂死
欠压复位等	供电电压异常时的保护性复位

「寄存器回到复位值」到底在说什么？

寄存器（Register）：CPU 内部极快、容量很小的存储单元，用来临时保存正在用的数------比如「下一条指令在哪」「栈顶在哪」。

常见几个：

名称	全称/含义	一句话
PC	Program Counter，程序计数器	指向「下一条要执行的指令地址」
MSP	Main Stack Pointer，主栈指针	指向当前主栈的栈顶位置
xPSR	Program Status Register，程序状态寄存器	保存运算结果标志、执行状态等位

复位时，硬件会把这些关键寄存器恢复为 架构/芯片手册规定的复位值（已知、可控的默认状态）。

注意两件事：

清的是 CPU 内部临时状态，不是删掉你烧进芯片的程序。
Flash（非易失存储器，掉电不丢，常用来存程序代码）里的程序映像还在。

类比：重启电脑会清掉内存里乱跑的临时状态，但硬盘上的安装文件还在。

关键：为什么复位完不直接进 main？

因为 Cortex-M 的 复位序列 写死了下一步：去固定位置读 向量表。硬件不会替你「猜」main 在哪。

02--03 向量表：先拿栈顶，再拿入口

向量表是什么？

向量表（Vector Table） ：一张放在存储器开头附近的「入口地址表」。

发生复位、异常、中断时，CPU 查这张表，知道该跳到哪个处理函数。

对启动来说，最关键的是前两项：

偏移地址	内容	硬件动作
0x00000000	初始栈顶地址	读出后写入 MSP
0x00000004	复位向量（通常是 Reset_Handler 地址）	读出后写入 PC，并开始取指执行

「固定地址」指什么？从哪来？

指什么 ：复位后，CPU 硬规定 从逻辑地址 0x00000000 开始读向量表。
规则从哪来 ：写在 CPU 内核架构 （如 Cortex-M）说明书里，芯片出厂就遵守------不是你在 C 代码里随便定的。
表里的具体数字从哪来 ：由 启动文件 （startup，常是 .s 汇编）和 链接脚本（告诉链接器：代码/数据各放哪段地址）生成，再烧录进 Flash 映像开头。

STM32 为啥常听到 `0x08000000`？

STM32 片上 Flash 的物理起始地址常常是 0x08000000 。

芯片内部会做 地址映射/别名 ：让 CPU「读逻辑地址 0」时，实际读到主 Flash 开头（具体是否如此，还受 BOOT 引脚------选择从 Flash / 系统存储器 / SRAM 启动的配置引脚------影响）。

所以：

读哪里（逻辑 0）→ 架构规定
0 映射到哪块物理存储器→ 芯片与 BOOT 配置
表里写什么地址→ 你的工程启动文件与链接结果

因果链

先装 MSP：后面一旦调用函数，就要往栈里压返回地址；栈无效，后面全不稳。
再装 PC ：PC 已是 Reset_Handler 地址，CPU 取指就会跳进去。

栈（Stack） 是什么？一块在 RAM（随机访问存储器，可读可写但掉电丢失，用来放运行中的变量和栈）里预留的区域，函数调用、局部变量、中断现场都靠它「暂存」。

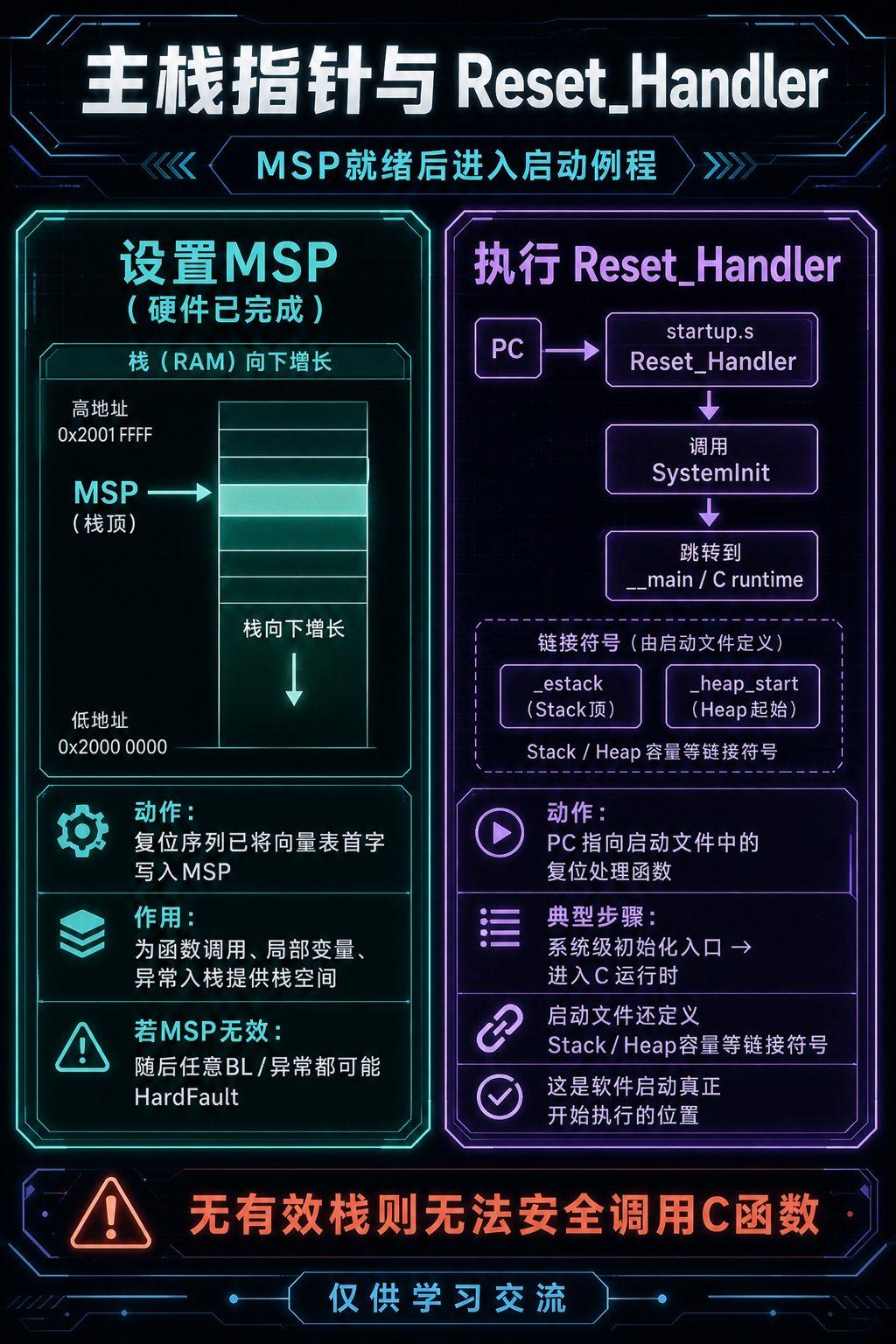

04 Reset_Handler：软件启动真正开始

Reset_Handler 是什么？

Reset_Handler ：启动文件里的 复位处理函数，是复位后软件真正开始跑的入口（相对硬件自动取向量而言）。

典型路径（Keil/ARM Compiler 常见写法；GCC 工程细节略有不同，但职责类似）：

（可选）做一些 SRAM 相关准备
调用 SystemInit
跳转到 C 库入口（常见符号名 __main ，注意：这不是你写的那个 main）

__main 是什么？编译器/C 库提供的运行时入口，负责把 C 语言需要的内存环境准备好，最后再调用你的 main()。

关联

硬件已经把 PC 指到这里 → 启动代码约定：先做系统级初始化，再进入 C 运行时 。

若 MSP 无效，这里一开始调用 C 函数就可能触发 HardFault（Cortex-M 的一种严重故障异常，常表示访问了非法地址、栈坏了等）。

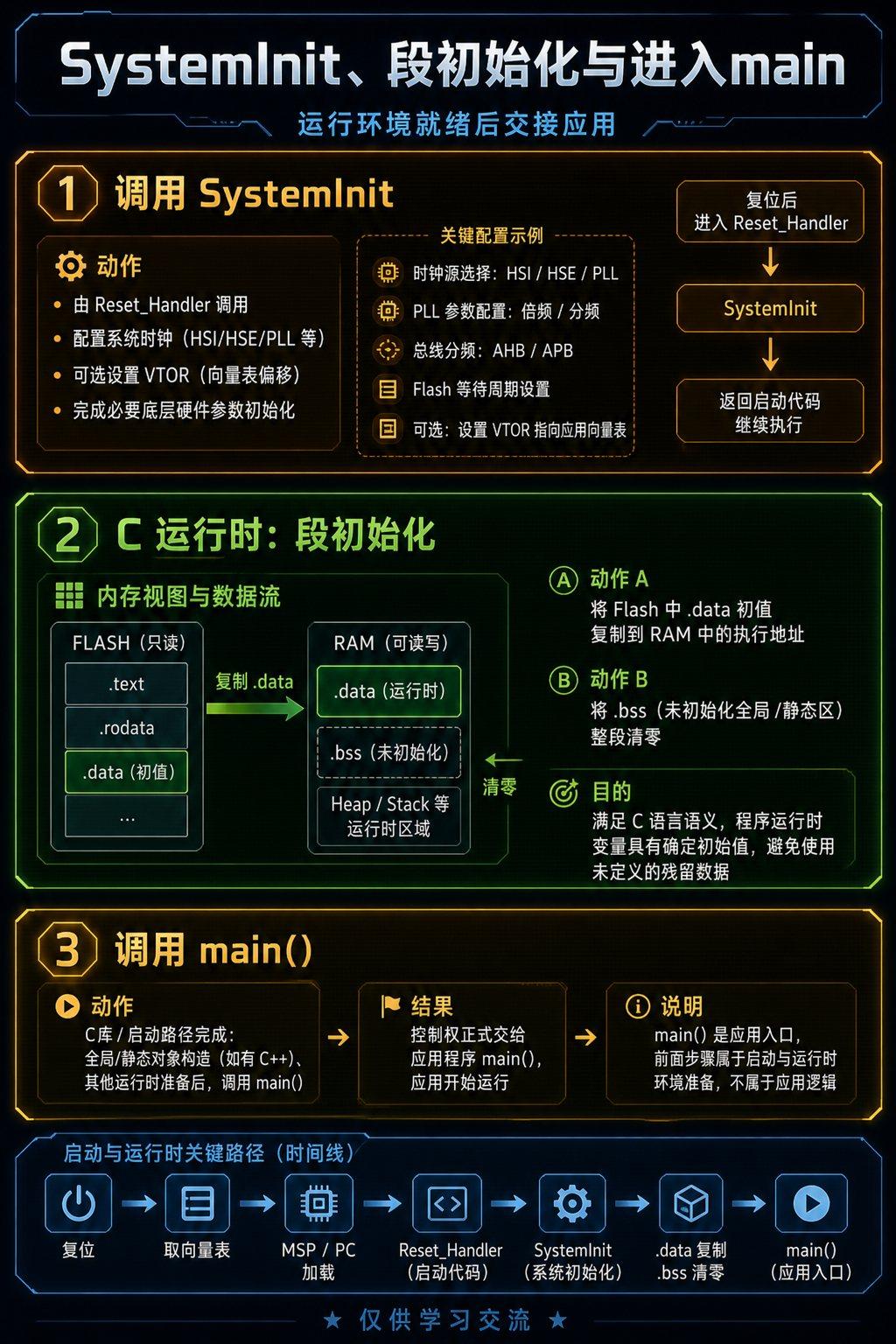

05 SystemInit：把硬件跑到「能干活」

SystemInit 是什么？

SystemInit ：芯片厂商提供的系统初始化函数（常见于 system_stm32xxx.c），由 Reset_Handler 调用。

它通常做这些事：

工作	白话
配置时钟树	决定 CPU 和外设用多快的时钟跑
可选设置 VTOR	Vector Table Offset Register，向量表偏移寄存器：告诉 CPU 向量表现在在哪个基地址（Bootloader 场景常用）
其他底层参数	如 Flash 等待周期、部分总线/缓存相关设置等（因型号而异）

几个时钟相关缩写：

缩写	含义
HSI	High Speed Internal，片内高速内部振荡器
HSE	High Speed External，外部高速晶振时钟
PLL	Phase-Locked Loop，锁相环，用来倍频得到更高主频

关联

为什么 SystemInit 之后才搬 .data？

因为要先让系统时钟等基础硬件处于合理状态，再去做存储器初始化；顺序反了，轻则时序不稳，重则后续访问异常。

06 `.data` / `.bss`：让 C 变量「合法」

C 语言有两条默认约定：

写了初值的全局/静态变量，启动后应等于那个初值
没写初值的，应等于 0

但芯片世界更「物理」：

Flash：适合长期保存代码和初值，运行时不宜当普通可写变量区
RAM：可读写，适合变量，但上电内容不确定（可能是残留垃圾值）

所以 C 运行时要做两件标准动作：

`.data` 段

.data ：存放「有非零初值」的已初始化全局/静态变量。

动作：把 Flash 里的初值复制到 RAM 的执行地址。

例：int count = 10; ------ 10 跟着程序存在 Flash；运行期要改 count，就必须在 RAM 里有一份可写副本。

`.bss` 段

.bss （历史上称 Block Started by Symbol）：存放「未初始化或初值为 0」的全局/静态变量。

动作：把对应 RAM 区域 整段清零。

关联

只有这两步完成，C 的变量语义才站得住，启动流程才「允许」把控制权交给 main()。

（实现路径因工具链而异：ARMCC 常经 __main / __rt_entry；GCC 常在启动汇编里直接循环拷贝/清零。殊途同归。）

07 进入 main：应用逻辑开场

当栈可用、系统初始化完成、.data/.bss 就绪后，启动路径会完成最后一点 C/C++ 运行时准备（例如全局对象构造，常见于调用 __libc_init_array 一类函数），然后：

调用你写的 main()。

从这一刻起，执行权才从「启动与运行时」正式交给「应用程序」。

你熟悉的初始化外设、while(1) 循环，才真正开始。

术语速查表（可收藏）

术语	一句话
MCU / 单片机	集成了 CPU、存储器、外设的微型控制芯片
Cortex-M	ARM 嵌入式内核家族，STM32 常用
复位 Reset	让 CPU 回到手册规定的初始状态并重跑启动流程
寄存器	CPU 内部高速小存储，如 PC、MSP
PC	程序计数器：下一条指令地址
MSP	主栈指针：主栈栈顶
向量表	异常/中断/复位入口地址表
Reset_Handler	启动文件中的复位处理函数
SystemInit	厂商系统初始化（时钟等）
VTOR	向量表基址偏移寄存器
Flash	掉电不丢的程序存储器
RAM	可读写、掉电丢失的运行内存
.data	有初值的全局/静态变量段（需从 Flash 拷到 RAM）
.bss	未初始化全局/静态变量段（需清零）
HardFault	严重故障异常，常与非法访问/坏栈相关

你可以怎么做

打开工程里的 startup_xxx.s，找到向量表、Reset_Handler、__initial_sp（初始栈顶符号）。
打开 system_stm32xxx.c，看 SystemInit 配了哪些时钟。
下次「一上电就 HardFault」，优先怀疑：向量表、MSP、链接地址、时钟，而不是先怪 main 里第三行业务代码。

写在最后

整条链可以背成一句：

复位 → 取向量表（MSP，再 PC）→ Reset_Handler → SystemInit → 复制 .data / 清零 .bss → main
