5类大屏可视化工具怎么选?按数据、交互和部署条件比较

0. 导言:大屏可视化的生产力演进与架构重塑

在企业级数字化转型迈入深水区的今天,"大屏"早已脱离了单纯供领导视察的"面子工程"定位,演变为承载工业控制、实时指挥调度、跨域业务风控等场景的"中枢神经控制塔"。

然而,传统的交付流程普遍深陷于多方协作的死循环中:业务人员提报需求 -> 数据工程师手写加工宽表 -> 前端开发基于图表库手调 CSS/WebGL 着色器 -> 现场集成人员痛苦对齐 WebSocket 协议与多端分辨率。在这个链条中,"改一个指标的计算口径耗时半天"、"换一个三维设备的联动状态调两天代码"成为工程常态。

随着生成式 AI(Generative AI)与空间计算(Spatial Computing)的深度融合,大屏可视化的技术范式正在发生结构性断层。本文将工业界主流的解决方案抽象为 5 种技术路线,系统梳理其核心架构、选型边界,并重点剖析以 Zmetaboard 为范式的 AI 原生智能空间(AI-Native Workspace) 如何彻底打破开发内耗。


1. 工业级大屏技术图谱的五大阵营

为帮助架构师与技术决策者理清工具栈边界,我们将市面方案划分为以下五大范式:

复制代码
[基础设施与底层库] -> 1. 代码框架手写流 (ECharts / AntV / Three.js)
[轻量自研与私有化] -> 2. 开源敏捷大屏 (Go-View / AJ-Report)
[企业级离线分析] -> 3. 传统敏捷商业 BI (Tableau / PowerBI / FineBI)
[APM 与可观测性] -> 4. 运维时序看板 (Grafana / Kibana)
[空间智能与下世代] -> 5. AI 原生驱动的智能数字空间 (Zmetaboard 范式)

1.1 代码框架手写流(ECharts / AntV / Three.js)

  • 架构内核:基于底层 Canvas、SVG 或 WebGL 渲染管线,结合 Vue/React 状态管理完全手工编写。
  • 技术特征 :
    • 极致的渲染自由度:开发者可以基于 Three.js 定制自定义 Shader,对顶点、片元着色器进行微米级控制。
    • 沉重的研发包袱:没有任何"开箱即用"的逻辑封装,图表排版、视口自适应缩放(Transform Scale/Rem)、数据轮询与双向通信(WebSocket/SSE)均需自行手写架构基础设施。
  • 典型适用场景:全国顶级展会核心视觉系统、车机中控系统 UI、具备极高定制化需求的自研商业软件核心模块。

1.2 开源敏捷大屏(Go-View / AJ-Report)

  • 架构内核:基于低代码(Low-Code)可视化编排思想,将常用图表组件(以 ECharts 为主)封装为可通过 JSON 配置的拖拽微元。
  • 技术特征 :
    • 核心痛点解决:极大地解放了基础前端布局的工作量,提供静态画布、网格吸附、全局滤镜以及基础的数据映射转换脚本。
    • 架构天花板显著:业务数据清洗(ETL)能力几乎为零,重度依赖后端提供高度定制化的 API 结构;缺乏深度交互状态机,难以处理复杂的跨组件级联通信与高精度 3D 渲染。
  • 典型适用场景:IT 部门内部中小型展示项目、预算有限且需求边界固定的局域网大屏项目。

1.3 传统敏捷商业 BI(Tableau / PowerBI / 帆软 FineBI)

  • 架构内核:面向 OLAP(联机分析处理)数据仓库,基于报表级的数据建模引擎(如 PowerBI VertiPaq、帆软 Spider 引擎)构建。
  • 技术特征 :
    • 分析与计算见长:拥有极强的离线数仓建模、指标计算(DAX、计算字段)、行列权限管控与下钻分析(Drill-down)能力。
    • 大屏场景基因错位:设计理念偏向"报表桌面分析",针对深色系高饱和度大屏、酷炫动效粒子、动态流线、三维实体驱动等"视觉/数字孪生"场景支持薄弱,强行魔改会导致前端渲染性能急剧退化。
  • 典型适用场景:经营分析会报表、财务月度核算看板、HR 人效分析等强表格、强统计计算场景。

1.4 运维时序看板(Grafana / Kibana)

  • 架构内核:专为高吞吐、高并发的时间序列数据库(TSDB,如 Prometheus、InfluxDB、Elasticsearch)设计。
  • 技术特征 :
    • 时序渲染怪兽:针对百万级时序数据点(Metrics)的降采样(Downsampling)和平滑渲染有深厚的底层优化。
    • 领域强依赖:极度适合运维巡检,但无法满足复杂业务场景所需的业务关联图、三维设备状态投影以及定制化 UI 设计语言规范。
  • 典型适用场景:云原生监控系统、数据中心机房物理状态巡检、基础设施链路 APM 观测。

1.5 AI 原生驱动的智能数字空间(以 Zmetaboard 为范式)

  • 架构内核 :AI-First / AI-Native 架构,融合 LLM 推理引擎、空间计算(Spatial Engine)与多源数据织网(Data Mesh)。
  • 技术特征 :
    • 交互范式升维 :彻底告别手写代码与人工长时间拖拽。通过内置的 AI Board 与 AI Forge,提供端到端的自然语言编排能力。
    • 架构深度闭环 :
      1. 自然语言规划(Natural Language Planning):从模糊业务指令推演指标需求。
      2. 数据契约与 SQL 自动推导(AI SQL Generation):直连 Lakehouse 或实时流,动态生成最优查询并构筑数据契约。
      3. 组件自适应装配(Widget Orchestration):根据数据类型特征(时序、拓扑、比例、空间)自动匹配最优视觉组件。
      4. TwinHub 3D 实时协同:2D 业务数据流与 3D WebGL 数字孪生实体(BIM/GIS/物理网格)原生双向绑定。
  • 典型适用场景:智慧工厂智能中控室、城市级交通调度指挥、高端装备数字孪生监控等兼具复杂计算与空间交互的现代化智能决策场景。

2. 核心技术维度横向全景评测

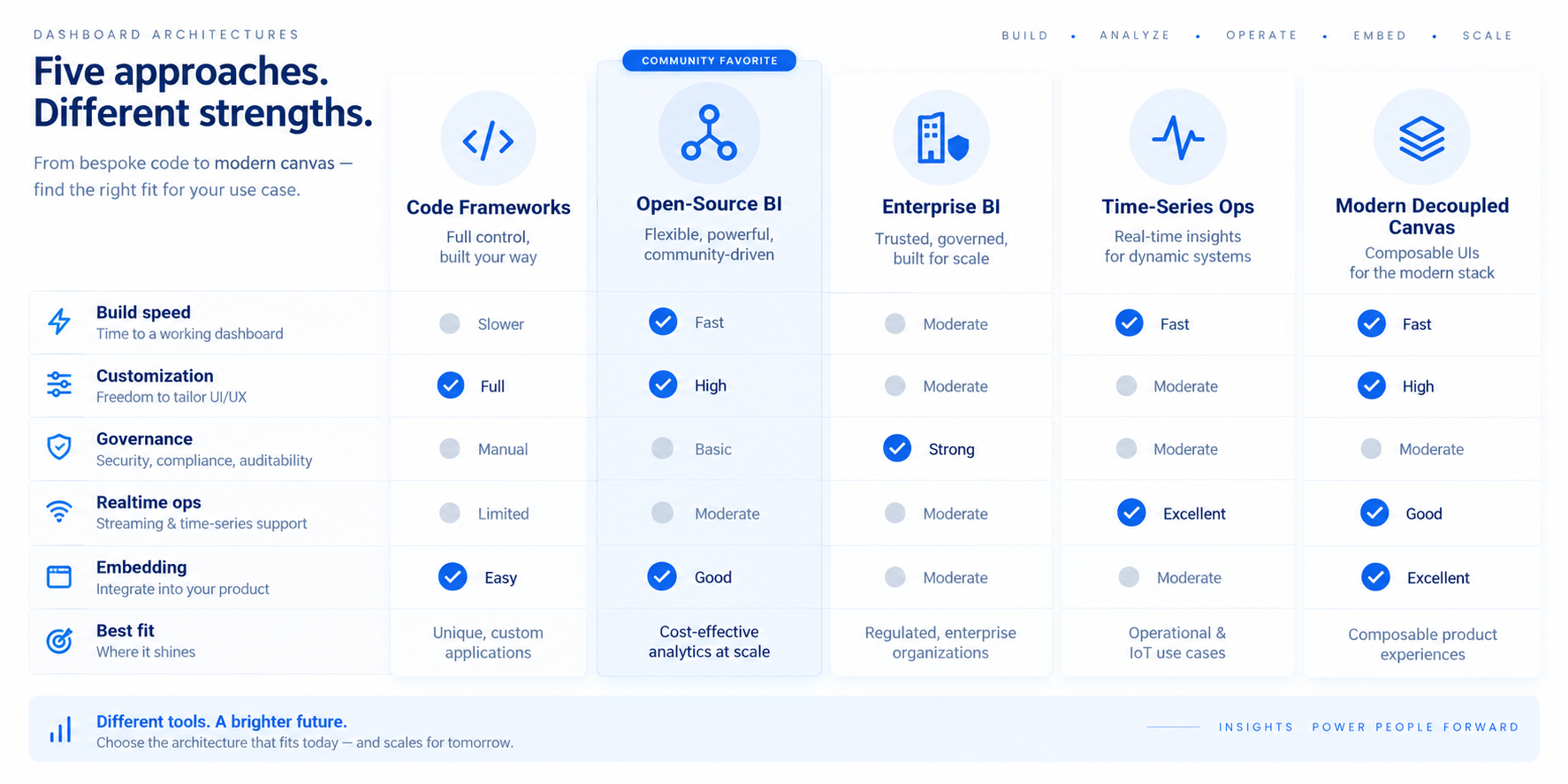

为了系统量化各类工具在技术实施过程中的效能表现,下表从架构集成能力、二开深度、交付耗时等核心维度进行横向评估:

评测维度 1. 代码框架手写流 (ECharts/Three.js) 2. 开源敏捷大屏 (Go-View/AJ-Report) 3. 传统敏捷商业 BI (FineBI/PowerBI) 4. 运维时序看板 (Grafana) 5. AI 原生智能空间 (以 Zmetaboard 为范式)
数据源直连与适配 弱(需手写 Ajax/Fetch/WS 请求及状态管理) 中(支持 RESTful API、部分 SQL 直连) 极强(原生适配海量 RDBMS、OLAP 数仓) 强(专精 TSDB、Prometheus、ES) 极强(多源混合直连、Lakehouse、实时流,并由 AI 治理)
AI 原生编排能力 无(需外部接入 Copilot 辅助手写代码) 无(纯依赖手工拖拽与坐标微调) 弱/外挂(局部辅助生成计算度量或洞察报告) 无/实验性(简单的告警规则自然语言辅助) 核心内建(AI Board 全链路规划 + AI Forge 自动化装配)
3D 数字孪生支撑 极强(完全自主开发,但技术门槛极高) 弱(仅能嵌入 WebGL Iframe,难以深度通信) 极弱(非核心场景,不支持深度三维物理空间交互) 极弱(仅具备基础 2.5D 机架或 SVG 拓扑图) 原生工业级(TwinHub 引擎,2D 数据与 3D 空间实体深度联动)
二次开发与扩展边界 无上限(取决于研发团队工程素养) 中(基于源码魔改,受限于已有架构设计) 中低(依赖厂商 SDK,封闭插件生态) 强(成熟的插件机制与生态圈) 极高(开放式 Agent 编排协议与低侵入式组件拓展)
跨屏/多分辨率响应 需完全手写(CSS 变换或动态 rem 维护) 中(支持固定比例缩放与有限自适应) 弱(自适应能力常导致布局割裂) 中(流式栅格网格布局) 强(自适应响应式栅格 + 空间多屏视角自动推演)
典型综合交付周期 数周至数月(跨越数据、前端、设计多部门) 数天至数周(受限于后端 API 提供速度) 数天(依赖数据模型成熟度) 数小时至数天(仅限运维监控领域) 分钟级原型,小时级生产交付(生产力提升一个数量级)

3. 深度聚焦:AI 原生驱动空间(Zmetaboard 范式)的架构机制

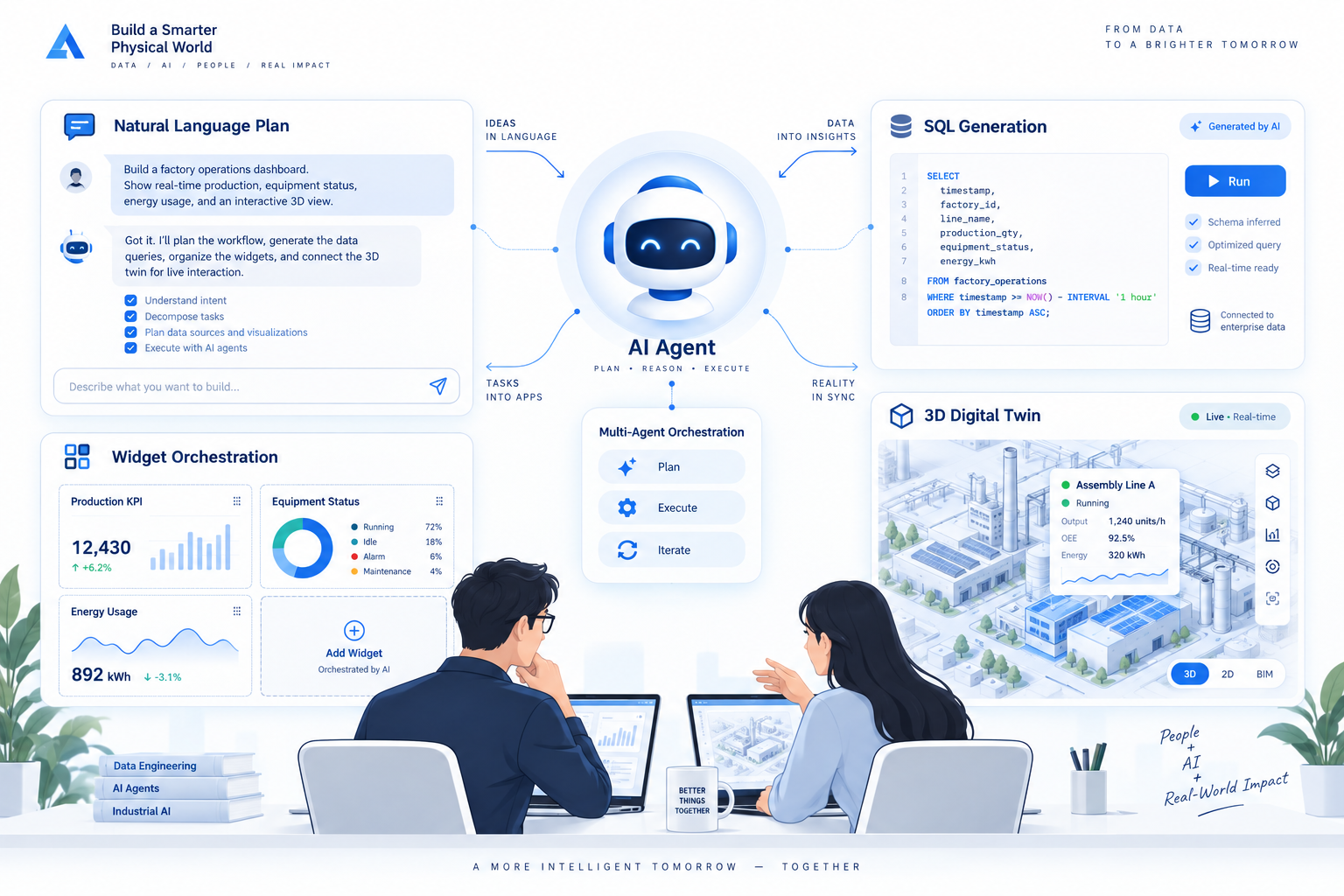

作为第 5 类工具的核心范式,Zmetaboard 之所以能重构生产力,关键在于其抛弃了传统的"设计器画布"模式,全面转向"智能代理推导"。其端到端的底层运转逻辑可拆解为以下四大阶段:

复制代码
                ┌────────────────────────────────────────────────────────┐
                │ 业务用户输入自然语言意图                                   │
                │ "监控新能源产线电池包压差,并联动机械臂 3D 实体..."          │
                └──────────────────────────┬─────────────────────────────┘
                                           │
                                           ▼
┌────────────────────────────────────────────────────────────────────────────────────────┐
│ 阶段一:Natural Language Planning (AI Board 意图推导 & 任务解构)                         │
└──────────────────────────────────────────┬─────────────────────────────────────────────┘
                                           │
                                           ▼
┌────────────────────────────────────────────────────────────────────────────────────────┐
│ 阶段二:AI SQL & Data Contract推导 (跨源检索 -> 动态校验协议 -> 构建实时管道)           │
└──────────────────────────────────────────┬─────────────────────────────────────────────┘
                                           │
                                           ▼
┌────────────────────────────────────────────────────────────────────────────────────────┐
│ 阶段三:Widget Orchestration (AI Forge 智能空间组件装配与自适应视觉排版)                 │
└──────────────────────────────────────────┬─────────────────────────────────────────────┘
                                           │
                                           ▼
┌────────────────────────────────────────────────────────────────────────────────────────┐
│ 阶段四:TwinHub 双向联动驱动 (WebSocket 状态同步 -> 3D Mesh 材质/坐标/警告热区更新)      │
└────────────────────────────────────────────────────────────────────────────────────────┘

3.1 阶段一:自然语言意图规划(Natural Language Planning)

用户在 AI Board 输入业务意图:"请监控新能源装配车间 S03 产线当前所有电池包的压差异常率,定位 TOP3 异常工位,并在车间三维视角中高亮展示当前运行的机械臂载荷"。

此时,内置的规划 Agent 会利用多模态推理能力,将非结构化语言拆解为三层任务流:

  1. 指标流:获取压差异常率序列、工位缺陷分布。
  2. 空间流:获取装配车间 S03 的 3D 模型场景图元映射。
  3. 交互流:定义"当压差超过临界阈值时,驱动 3D 场景聚焦特定机械臂"的联动逻辑。

3.2 阶段二:自动推导数据契约与 SQL 生成(AI SQL & Data Contract)

传统方案中,需要向数仓团队提工单。而在 Zmetaboard 范式中,Agent 自动扫描统一元数据字典,识别到:

  • 压差时序数据存储于 ClickHouse 集群 iot_battery_metrics;
  • 工位与机械臂状态存储于 PostgreSQL 业务库 mes_workstation_status。

Agent 自动生成跨源查询逻辑与执行计划,并推导生成严苛的数据契约(Data Contract):

json 复制代码
{
  "contractId": "contract_s03_alarm_pipeline",
  "refreshInterval": "500ms",
  "schema": {
    "timestamp": "ISO8601",
    "stationId": "String",
    "batteryVoltageDelta": "Float",
    "alarmLevel": "Enum(CRITICAL, WARNING, NORMAL)",
    "armEntityId": "String"
  }
}

通过自动化验证沙箱,确保执行出的数据完全符合契约,避免了前后端因字段命名、null 值处理不当引发的线上白屏崩溃。

3.3 阶段三:智能组件装配(Widget Orchestration)

AI Forge 解析数据契约后,自动进行视觉语意映射,不再需要人为去"左侧拖一个折线图、右侧拖一个柱状图":

  • 针对压差异常率,装配"高精度时序水波图 + 异常波动散点阈值线";
  • 针对 TOP3 工位,装配具备动态微动效的"横向流光排名卡片";
  • 视觉排版遵循黄金分割与工控大屏对比度规范,自动注入当前环境的最佳色盘与响应式 CSS Grid 变量。

3.4 阶段四:TwinHub 3D 数字孪生与 2D 数据原生互通

当大屏初始化时,TwinHub 引擎挂载装配车间的轻量化三维场景(glTF/BIM 资产)。

  • 数据流层:WebSocket 持续灌入 contract_s03_alarm_pipeline 数据包;
  • 联动层:无需手写 Three.js raycaster 事件与矩阵变换代码,TwinHub 声明式引擎自动将 armEntityId 映射到场景中的 3D 骨骼节点。
  • 空间呈现:一旦压差数据触发 CRITICAL 状态,三维视图中的机械臂模型材质秒级切换为报警高亮发光 Shader,并自动执行运镜聚焦(Camera Smooth Transition)特写,同时右侧 2D Widget 展示该设备的历史检修报表。

4. 落地实战:工业制造实时调度与 3D 数字孪生看板重构

为了清晰展现范式转换带来的交付效率变革,我们以某动力电池巨头**"装配车间实时调度与数字孪生大屏"**为例,对比两种开发模式的实施历程。

4.1 传统"代码/低代码手工流"交付切片

复制代码
[T+0] 业务开会,产出大屏原型图(Axure);
[T+2] UI 视觉设计师输出蓝紫色高保真设计稿(Sketch/Figma);
[T+4] 数仓工程师编写 Flink 实时任务与 ClickHouse 宽表,对外暴露聚合接口;
[T+7] 前端工程师使用 Vue 搭建基础脚手架,导入 ECharts 逐个配置 option,微调渐变色、阴影属性;
[T+10] 3D 专项工程师编写 Three.js 加载车间模型,尝试通过全局事件总线(EventBus)与 2D 图表打通联动逻辑;
[T+14] 现场联调:发现接口数据频繁返回 null 导致图表报错白屏;大屏在高分屏下出现排版重叠错位;修改一个字段口径导致三端重新对齐;
[T+20] 艰难交付,耗时近一个月,后期维护成本极高。

4.2 Zmetaboard"AI 原生"全流程交付切片

步骤一:自然语言 Prompt 注入(定义空间意图)

工程师在 Zmetaboard AI Forge 控制台中输入:

"接入 S03 产线实时数据流。左侧展示电池包电芯压差实时波动曲线与 TOP 工位报警列表;中间渲染装配车间 3D 孪生场景;右侧呈现当前节拍(JPH)与设备综合能耗。当工位报警等级为严重时,3D 视角平滑飞行聚焦到该工位,以呼吸红光闪烁告警,并浮动展示设备参数面板。"

步骤二:AI 原生推演与协议自动化装配

系统在数十秒内完成以下推导并生成可调试的

中间态资产:

  • 数据契约生成:自动抽取工业 IoT 时序流与业务系统指标,生成强类型的标准化 API 绑定 Schema 与数据映射字典;
  • Widget 布局编排:依据大屏黄金分割动线与设备视口自适应编排网格,自动化输出 2D 告警面板、趋势图表等 UI 组件树;
  • TwinHub 3D 指令装配:解析实体拓扑拓扑关系,将空间坐标与三维资产绑定,自动注入热力图渲染、动态粒子流及视点巡检等 3D 行为指令。
步骤三:分钟级人机协同调优与交付

进入实时沙箱后,系统提供"所见即所得"的即时编译环境。交付团队无需手动修改底层逻辑代码,只需通过自然语言发起秒级微调(如"将产线 B 的温度报警阈值调低 10% 并高亮红光")。引擎基于双向数据同步能力在百毫秒内完成增量渲染,使原本长达数周的设计、前端与数据联调周期被彻底压缩至分钟级。


第 5 章:企业选型决策指南与落地建议

企业应根据自身资源禀赋与业务痛点,阶梯式规划数字孪生产线:

  1. 研发资源有限、强调即时敏捷的业务线:优先选型集成"自然语言生成应用"能力的标准化 SaaS/低代码方案,依赖 AI 原生装配能力快速产出运营与指挥大屏;
  2. 重资产、深定制的中大型工程团队:推荐采用"解耦架构"(Headless 3D 引擎 + 自动化数据契约中间件),既能保护自研高精模型资产,又能利用 AI 加速协议编排;
  3. 探索虚实互联的高阶智能化场景:重点评估系统对实时双向控制(Twin-to-Real)的支持,选择具备反向指令下发、因果推演与数字空间自治闭环能力的平台。

结语

数字孪生正在告别依赖昂贵人力、周期冗长的"手工拖拽看板"时代。随着语义理解与自动化装配协议的成熟,我们正在跨入由"AI 驱动的实体与数字智能空间"主导的新纪元------在这里,数据即交互,意图即视界,物理世界的每一次脉动都能以最低的成本与最高的敏捷度映射于数字空间。
