Re:Linux 系统篇（三十一）：库的制作与原理Chapter2：静态链接与程序加载 —— 从磁盘 ELF 到运行中进程的完整旅程

观众老爷们大家好 这里是邪修KING的独家频道 本文属于系列Linux系统篇 ------动静态库 一起学Linux的小伙伴可订阅专栏： Linux系统篇 上一篇我们整体认识了 ELF 格式：知道了它是 Linux 二进制文件的统一规范，里面按功能划分成 .text、.data 等 Section，还有描述加载信息的 Program Header。

但很多同学学到这里会有一个断层：磁盘上这个 ELF 文件，到底是怎么一步步变成内存里跑起来的进程的？中间经历了哪些环节？

本篇我们就把这个过程完整串起来：先通过静态链接生成可执行 ELF，再由操作系统解析加载，建立进程地址空间，最终 CPU 开始执行。我们会结合代码实操、工具验证，把「文件 → 内存 → 进程」的链路彻底讲通。

---

一、第一步：静态链接 ------ 把多个模块拼成完整可执行 ELF

1.1 先回顾：从源文件到目标文件

我们写的 .c 源文件，不能直接运行，第一步要经过编译，生成 .o 目标文件。

每个 .o 都是独立的 ELF 格式文件，里面有自己的代码段、数据段、符号表，但它是 "不完整" 的：

• 自己调用的外部函数（比如 printf），还不知道地址
• 自己的函数、变量最终在程序里的什么地址，也还没确定

举个例子，我们写两个文件：

// func.c
int add(int a, int b)
{
    return a + b;
}

// main.c
#include <stdio.h>

int add(int a, int b);

int main()
{
    int res = add(3, 5);
    printf("result = %d\n", res);
    return 0;
}

分别编译：

gcc -c main.c -o main.o
gcc -c func.c -o func.o

得到 main.o 和 func.o 两个目标文件。此时 main.o 里调用了 add，但只知道有这个函数，不知道它的具体地址，标记为「未定义符号」。

1.2 静态链接的核心：合并 + 重定位

静态链接器（ld）做的核心工作，就是把多个 .o 目标文件，加上用到的静态库，合并成一个完整的可执行 ELF 文件。

两件核心事：

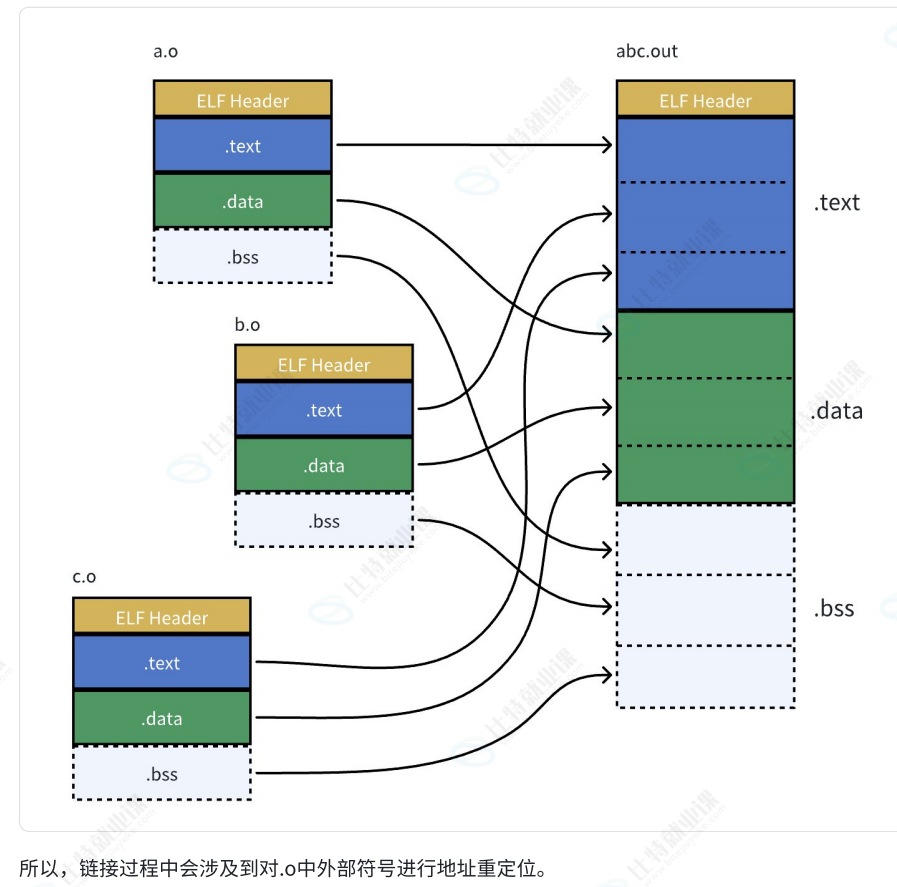

1. 合并段 ：把所有 .o 的 .text 合并成一个大的代码段，.data 合并成一个大的数据段，符号表合并成一个完整符号表。
2. 静态重定位：计算出每个函数、每个变量最终的虚拟地址，把代码里所有 "不知道地址" 的地方，全部修正为正确的地址。

执行链接命令：

gcc main.o func.o -o myprog

得到的 myprog 就是完整的可执行 ELF 文件。此时里面的 main、add 都有了确定的虚拟地址，所有函数调用都指向了正确的位置。

💡 什么是静态重定位？

就是在程序运行之前，链接阶段就把所有地址都计算好、修正完。程序加载到内存的时候，地址就固定了，不用再改。

这也是 "静态链接" 名字的由来：链接阶段就把地址关系全部静态确定。

1.3 动手验证：用 readelf 查看符号地址

我们可以用 readelf 工具查看可执行文件的符号表，验证地址已经确定：

readelf -s myprog | grep -E "main|add"

输出类似：

    64: 0000000000401126    21 FUNC    GLOBAL DEFAULT   15 main
    53: 0000000000401110    22 FUNC    GLOBAL DEFAULT   15 add

可以看到 main 和 add 都有了确定的虚拟地址，说明静态重定位已经完成。

---

二、第二步：操作系统加载 ELF ------ 从文件到进程地址空间

很多人有个误解：运行程序就是把整个文件拷贝进内存就完事了。

完全不是。操作系统拿到可执行 ELF 之后，会做一套非常精细的工作：解析文件 → 创建进程 → 映射内存 → 建立页表。

2.1 操作系统先看什么？Program Header

上一篇我们讲过，ELF 里有 Program Header Table（程序头表），它就是给操作系统看的「加载说明书」。

里面记录了每一个 Segment（加载段）的信息：

• 这个段在文件里的哪个位置、多大
• 要加载到进程虚拟地址空间的哪个地址
• 权限是读、写、还是可执行

操作系统加载程序的第一步，就是读取 Program Header，按照里面的描述，给进程规划内存布局。

我们可以用命令查看程序头：

readelf -l myprog

输出里会看到 Type 为 LOAD 的段，就是需要加载到内存的 Segment。通常至少有两个：

• 一个是代码段：权限 R E（读 + 执行），对应 .text 等 Section
• 一个是数据段：权限 R W（读 + 写），对应 .data、.bss 等 Section

2.2 对应我们熟悉的进程虚拟地址空间

学到这里就可以和之前「进程地址空间」的知识点串起来了。

我们之前说，每个进程都有自己独立的虚拟地址空间，从低地址到高地址大概是：

高地址
┌──────────────┐
│      栈      │
├──────────────┤
│      ...     │
├──────────────┤
│      堆      │
├──────────────┤
│  .data/.bss  │  ← 数据段
├──────────────┤
│    .text     │  ← 代码段
└──────────────┘
低地址

现在你就知道这个布局是怎么来的了：

不是操作系统随便画的，是照着 ELF 文件的 Program Header 来建的。

ELF 说代码段要放哪个地址、多大，操作系统就对应在虚拟空间里划出一块区域；数据段同理。

💡 教学提示：这里可以停下来对应一下

Section 是文件里的功能划分，Segment 是加载时的合并单元；操作系统不关心 Section，只按 Program Header 里的 Segment 来映射内存。

相同权限的 Section 会被合并到同一个 Segment，一起映射到内存。

2.3 内核里的对应数据结构

操作系统为每个进程维护一套内存管理结构，最核心的两个：

• mm_struct：进程内存管理的总结构，描述整个进程地址空间的信息，比如代码段起止、数据段起止、栈的位置等。
• vm_area_struct：虚拟内存区域结构体，每一个连续的、属性相同的内存区域，对应一个 vm_area_struct。比如代码段一个、数据段一个、堆一个、栈一个。

加载 ELF 的过程，本质就是：

读取 ELF 的 Program Header → 根据每个 Segment 创建对应的 vm_area_struct → 挂到进程的 mm_struct 上

这样，进程的地址空间就建好了。

---

三、页表：虚拟地址到物理内存的桥梁

3.1 两个地址的区别

这里有两个层级的地址，初学者很容易混：

• 虚拟地址 ：进程看到的地址，是我们程序里用的地址，比如上面看到的 0x401126。每个进程都有自己独立的一套虚拟地址，互不干扰。
• 物理地址：内存条上真实的硬件地址，CPU 最终访问内存用的是物理地址。

程序里用的都是虚拟地址，但 CPU 真正读写内存的时候，必须转换成物理地址。这个转换工作，就靠页表。

3.2 页表是怎么工作的

页表就像一张「地址映射对照表」，记录了：哪一块虚拟地址，对应哪一块物理内存。

• 操作系统以「页」为单位管理内存，通常一页 4KB
• 页表记录每一个虚拟页号 → 物理页号的映射
• CPU 访问虚拟地址时，硬件自动查页表，转换成物理地址再访问

3.3 ELF、进程地址空间、页表的关系

我们把三层关系理清楚：

1. 第一层（文件）：ELF 的 Program Header 描述了有哪些段、要放什么虚拟地址
2. 第二层（虚拟） ：操作系统根据 ELF 建立进程虚拟地址空间，用 mm_struct、vm_area_struct 管理
3. 第三层（物理）：页表把虚拟地址映射到真实的物理内存

一句话串起来：

ELF 告诉操作系统「程序应该长什么样」，操作系统照着建起虚拟地址空间，再通过页表落到真实的物理内存上。

---

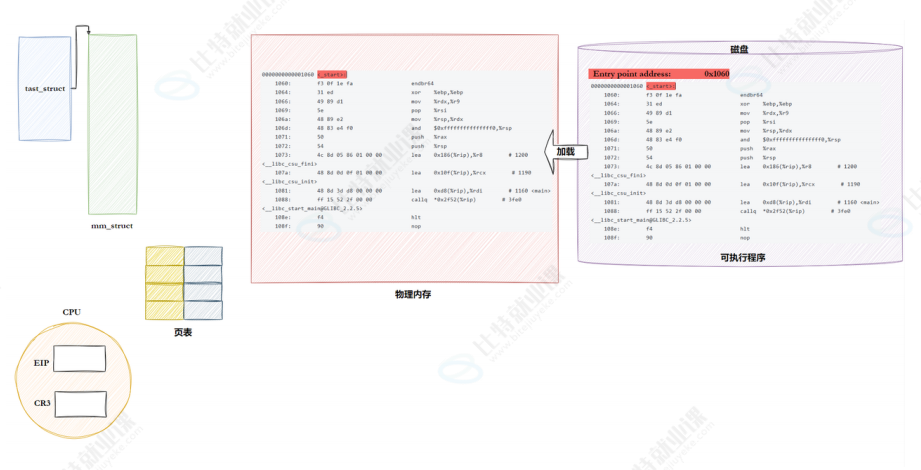

四、完整加载流程：从磁盘到 CPU 执行的全链路

现在我们把整个过程从头到尾串一遍，你就能清晰看到一个 ELF 文件是怎么变成运行的进程的。

1. 读取 ELF 头部
   操作系统先读取 ELF 文件最开头的 Header，确认这是合法的 ELF 文件，找到 Program Header Table 的位置。
2. 解析 Program Header
   遍历所有 Program Header，找出所有类型为 LOAD 的 Segment，规划好每个段要映射的虚拟地址、大小、权限。
3. 创建进程内核结构
   操作系统创建 task_struct（PCB）、mm_struct 等内核数据结构，为这个进程分配资源。
4. 建立虚拟内存映射
   根据 Segment 的信息，创建对应的 vm_area_struct，挂到 mm_struct 上，完成虚拟地址空间的布局。
   注意：这一步只是分配了虚拟地址范围，还没有分配真实的物理内存。
5. 建立页表映射
   当程序真正执行、访问到对应的虚拟地址时，触发缺页中断，操作系统才会分配真实的物理页，在页表里建立虚拟页到物理页的映射。
   这就是著名的请求调页机制：用多少分配多少，不一次性把整个程序都加载进内存，节省内存。
6. CPU 从入口地址开始执行
   ELF Header 里有一个字段叫 Entry point address（入口点地址），记录了程序第一条指令的虚拟地址。
   一切准备好之后，CPU 跳转到这个入口地址，开始执行程序的第一条指令，进程就真正跑起来了。

💡 关键结论

静态链接解决的是「程序运行前，把代码合并好、地址算好」；

ELF + Program Header 帮助操作系统把磁盘上的文件，加载成一个真正的、有独立地址空间的进程。

---

五、动手验证：查看入口地址与加载段

我们用工具实际验证一下上面讲的知识点。

5.1 查看 ELF 入口点

readelf -h myprog

输出里会有一行：

Entry point address:               0x401040

这就是程序的入口虚拟地址，CPU 加载完就从这里开始执行。

5.2 查看程序头（加载段）

readelf -l myprog

输出中 LOAD 类型的段就是要加载进内存的 Segment，你会看到：

• 第一个 LOAD 段：权限 R E，对应代码段
• 第二个 LOAD 段：权限 R W，对应数据段

每个段都有 Offset（文件内偏移）、VirtAddr（虚拟地址）、FileSiz（文件中大小）、MemSiz（内存中大小）。

这就是操作系统加载内存的依据。

5.3 验证 .bss 不占文件空间

你会发现数据段的 MemSiz 比 FileSiz 大，多出来的部分就是 .bss 段。

.bss 段在文件里不占空间，加载到内存的时候才分配空间并自动清零，这就是为什么文件小、内存占用大一点的原因。

---

全文总结

1. 静态链接 ：把多个 .o 目标文件合并，完成静态重定位，所有函数变量地址在链接阶段就确定，生成完整可执行 ELF。
2. 加载本质：不是把整个文件拷进内存，而是操作系统解析 Program Header，为进程建立虚拟地址空间。
3. 三层结构 ：ELF Segment（文件加载单元）→ 进程虚拟地址空间（mm_struct + vm_area_struct）→ 物理内存（页表映射）。
4. 请求调页：不是一次性加载全部内容，访问时触发缺页中断才分配物理页，按需加载。
5. 入口点：ELF 头部记录入口地址，加载完成后 CPU 跳转到这里开始执行，进程正式运行。

下篇预告：

静态链接我们搞懂了，下一篇我们来看动态链接：程序运行时才加载 .so，地址又是怎么重定位的？GOT/PLT 表又是干什么的？我们深入动态链接的底层原理。
