Spring Insight 里如何把 Span 画成瀑布时间线

作者：苏渡苇

项目地址 ：github.com/iweidujiang...（感谢 Star ！）

点开一行，扁平列表还画不出快慢

上一篇把链路列表收成一行摘要：入口、墙钟耗时、整行有没有 ERROR。

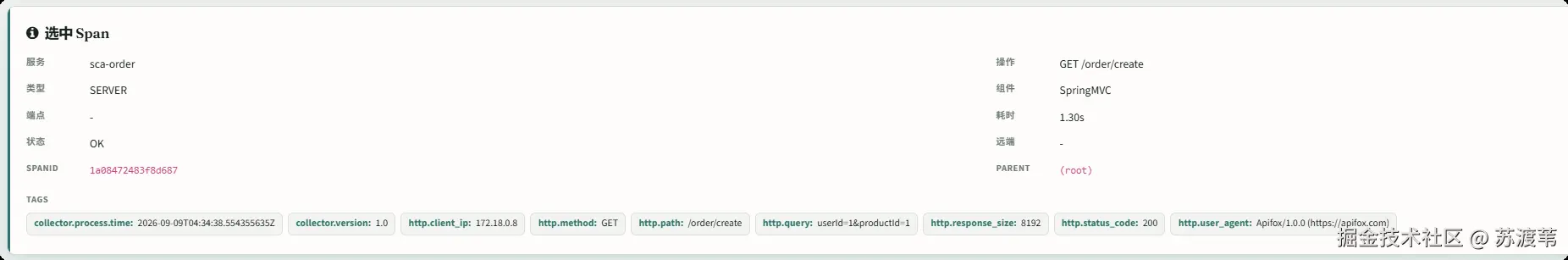

点进去之后，人真正想看的是 哪一段把时间吃掉了 。接口给回来的仍是一堆扁平 Span，有 startTime、durationMs、parentSpanId，但没有现成的左右坐标，也没有现成的缩进。

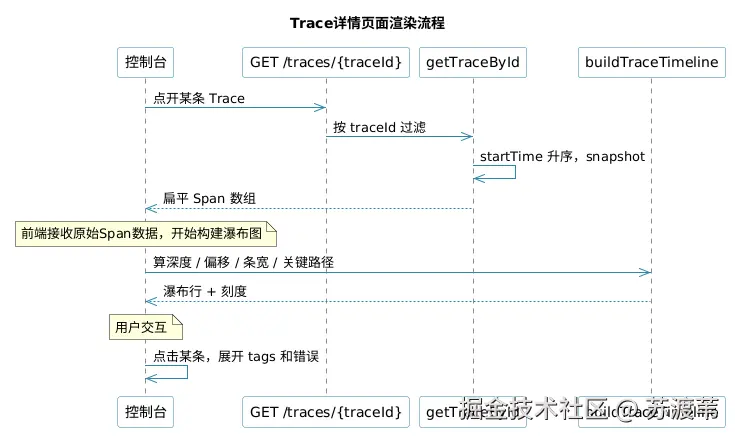

详情页把这堆数据交给前端的 buildTraceTimeline，算出每条的深度、相对整段链路的偏移、条宽，再画成瀑布。Server 不预计算图形，只保证同一 traceId 的 Span 按开始时间排好、以快照交出去。

这篇就顺着这条线：明细怎么捞，树怎么深，耗时时间条怎么落在时间轴上，橙边那条关键路径又是怎么爬出来的。

详情接口只负责把这条 Trace 捞齐

点列表某一行，浏览器再打一次：

text 复制代码

GET /api/v1/ui/traces/{traceId}

后端是 TraceSpanPersistenceService.getTraceById：加锁扫内存，留下 traceId 相同的记录，按 startTime 升序，再 snapshot() 一份交出去。没有索引，也没有在 Server 里算深度。

java 复制代码

return spans.stream()
        .filter(s -> traceId.equals(s.getTraceId()))
        .sorted(Comparator.comparing(s -> n(s.getStartTime())))
        .map(TraceSpan::snapshot)
        .collect(Collectors.toList());

页面顶部那几个数------总耗时、Span 数、涉及服务、异常条数------都是前端拿这份列表算的，不是列表接口里那行摘要原样搬下来。两边算法接近，数据源都是同一批 Span。

缩进靠 parentSpanId 往上爬

瀑布左侧的服务名会往里缩，一层父子缩一档，CSS 是 12 + depth * 16 像素。depth 不是接口字段，是前端用 parentSpanId 算的。

computeDepths 先按 spanId 建一张 Map，再对每个节点往父节点递归：找到父就 +1，父不在这批数据里、或根本没有 parent，深度就是 0。顺手用一个 visiting 集合防环，链路数据若把父子指成圈，直接停在 0，避免把浏览器递归炸了。

ts 复制代码

const depthOf = (spanId: string, visiting: Set<string>): number => {
  if (depthCache.has(spanId)) return depthCache.get(spanId)!
  if (visiting.has(spanId)) return 0
  visiting.add(spanId)
  const span = byId.get(spanId)
  if (!span || !span.parentSpanId || !byId.has(span.parentSpanId)) {
    depthCache.set(spanId, 0)
    return 0
  }
  const d = depthOf(span.parentSpanId, visiting) + 1
  depthCache.set(spanId, d)
  return d
}

跨服务时，下游进程如果没把上游的 spanId 当成 parent 传过来，这批里就会出现好几个深度为 0 的根，树会摊平。那不是画图算错，是采集时上下文没接上。

耗时条的位置：相对最早开始的偏移

时间轴的零点是这批 Span 里最早的 startTime，右端是最晚的结束。缺 durationMs 就用 endTime - startTime 补，还补不上就先记 1 毫秒，避免宽度算成 0 看不见。

每条相对零点的偏移、自身耗时，再除以整段墙钟，变成百分比：

ts 复制代码

offsetMs = startTime - minStart
offsetPct = offsetMs / totalDurationMs * 100
widthPct  = durationMs / totalDurationMs * 100

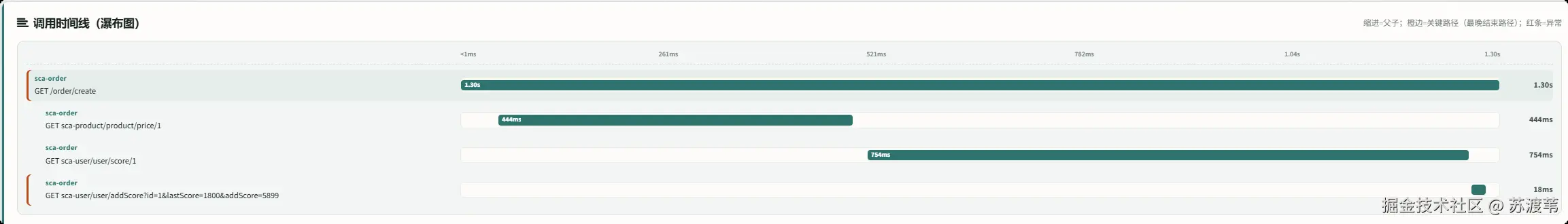

画的时候 left 和 width 吃这两个百分比，条太窄时宽度会保一个下限，免得 1ms 的调用缩成一条缝。颜色按 serviceName 轮换，同一服务同一色；异常条改成红色。轴上的刻度是把总时长切成 5 段，用 formatDuration 显示成 ms / s。

这里的总时长和上一篇列表里的 durationMs 是同一思路：maxEnd - minStart，不是把子 Span 耗时加总。并行的两条 Feign 并排出现在轴上，而不是首尾相接。

橙边那条：从最晚结束的叶子爬回根

页面提示里有一句：橙边是关键路径，也就是 最晚结束的那条路径 。实现在 computeCriticalPathIds。

先统计每个 spanId 有几个孩子，孩子数为 0 的当叶子。在叶子里挑结束时间最晚的那一个，再沿着 parentSpanId 一路爬到根，路上的节点打上 isOnCriticalPath。没有叶子时，退回结束最晚的任意一条再爬。爬的时候用 guard 防环，避免坏数据转圈。

这条路径回答的是：整段墙钟被谁拖到最后。它不一定是耗时最长的单条 Span------一个很短的尾部调用，只要结束得最晚，也会把祖先一起涂上橙边。红条是异常，橙边是时间，两套标记可以叠在同一条上。

时间线看完，慢在哪一段就有数了

详情接口只交扁平 Span，瀑布上的缩进、条的左右位置、关键路径，都是浏览器里 buildTraceTimeline 算出来的。深度跟 parentSpanId 走，偏移和条宽跟最早开始、最晚结束走，橙边从最晚结束的叶子爬回根。

看图时有两处容易误会。树摊平了，多半是跨进程没把 parent 带上，不是 CSS 没缩进；橙边不是自动等于最慢的那一条，它标的是把整段请求拖到结束的那条链。

最后：欢迎围观 Spring Insight

Spring Insight 是给 Spring Boot / Spring Cloud 用的轻量监测工具：业务服务加 spring-insight-agent-starter 上报，旁边跑一个 insight-server，控制台就能看服务拓扑和链路详情。

仓库在这：

🔗 GitHub ：github.com/iweidujiang...

用得上的话欢迎 Star，遇到问题直接开 Issue。
