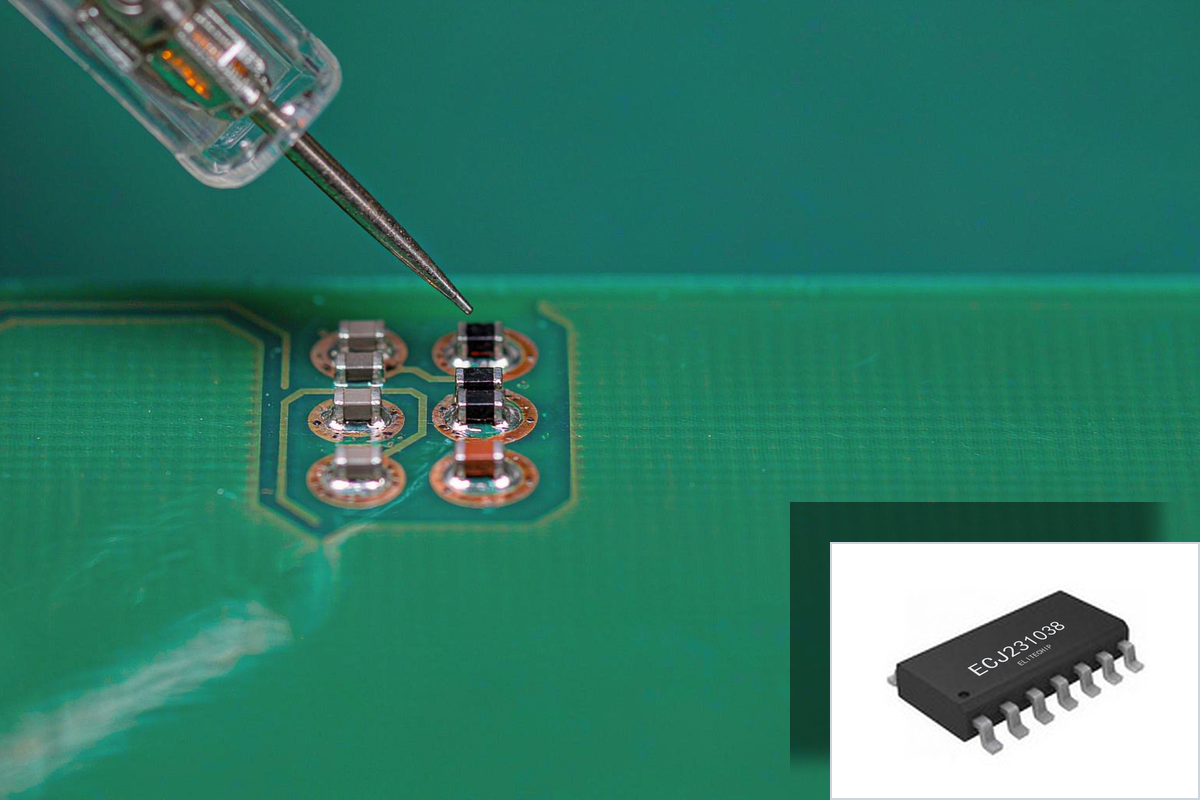

最近打样了一颗头盔闪灯用的控制IC，型号ECJ231038-3D1E-E5BB，SOP-14封装。板子焊回来量了一下，整体才指甲盖大，外围确实省事。这颗多路警示LED驱动IC把模式切换、按键、充电指示全包了，我们做头盔警示灯基本上一颗IC加一节3.7V锂电就能转。下面把脚位和驱动能力过一遍，给后来打样的兄弟少走点弯路。
先把14个脚捋清楚。1脚OUT1、2脚OUT2、3脚OUT3，这三个是LED1到LED3的输出，低电平有效。4脚VDD是IC正极，接电池正。5脚OUT4是LED4输出。6脚EN是充电通讯脚，接充电管理那一段。7脚KEY是按键开关脚，短按切模式、长按2秒关机都靠它。8脚OUT5是充电指示灯输出，也是低电平有效，专门挂那颗红指示灯。9脚OUT6、10脚OUT7分别是LED6和LED7。11脚GND是IC负极。12脚OUT8、13脚OUT9、14脚OUT10依次是LED8、LED9、LED10。
注意10路输出里，9路是普通LED，1路（OUT5）是充电指示灯，别把灯接错了脚位。全部输出都是低电平有效，也就是说LED阳极接VDD、阴极接到对应OUT脚，IC把脚拉低时灯亮。这样接法最省外围，不用灌电流也不用堆上拉电阻。
驱动能力这块容易踩坑。规格书给的电气参数是VDD=5.0V、TA=25℃下测的。低电平输出IOL典型30mA，条件是VDD=3.0V、Vol=0.6V。高电平输出IOH典型20mA，条件是VDD=3.0V、Voh=4.4V。单路30mA听着还行，但你要带大功率灯珠或者一长串并联LED，就别指望一颗脚硬扛，得外挂MOS或者三极管扩流。我们这次每路就挂一颗小贴片LED，30mA绰绰有余。
过流极限也要看。IVDDmax和IGNDmax都是50mA，意思是IC整体进出电流别超50mA。你10路全亮、每路都接近30mA，理论峰值就300mA了，明显超极限，所以实际布板时每路电流要摊开算，别让总电流撞墙。我们的做法是每路串个限流电阻，把单路电流压到几毫安，灯够亮又不烧IC。
外围元件照规格书参考电路来。USB+5V进来经R2 100R做充电限流，再走电池保护到BT1 3.7V锂电。去耦电容有C1 10UF、C2 104P、C3 10UF、C4 104P，还有一路C5标106P做滤波。R1 2K是上拉或者偏置用。LED1到LED9和充电指示灯分别接OUT1到OUT10，按键接KEY脚。电容别省，打样头回没贴C2结果按键抖得厉害，后来补上104P才稳。
温度得留余量。推荐工作温度-10~+60℃，储存-20~150℃（储存非工作状态）。我们做的是消费级头盔灯，室内外骑行够用，但真要塞进工业级户外设备，夏天暴晒外壳温度上去，得留散热和降额余量，别当宽温芯片用。
上电不工作这点必须提醒。芯片上电默认不亮，头一回用要短按一下KEY才进模式，很多人以为烧了。共9种模式循环切换，长按2秒关机，还带不断电记忆，下次上电直接回上次模式。充电时红指示灯闪、IC停工作，充满灭。电压低于3.2V时指示灯常亮提醒该充电。
这颗IC对中小批量头盔灯很合适，外围元件少、BOM好控。需要完整规格书和样片可以留言索取，我们也能按客户功能要求重新定制开发程序，比如改闪法顺序、加减模式都能谈。
