思维导图

程序部署
   ↓
不仅需要可执行文件
还依赖动态库 / 配置文件 / 用户态运行环境
   ↓
Docker Image
   ↓
镜像不是一个必须整体传输的大文件
   ↓
Manifest + Config + Layers
   │
   ├── Config：应用进程默认怎么启动
   │
   └── Layers：提供未来 rootfs 的文件系统内容
          ↓
      多层按顺序叠加
          ↓
        rootfs

镜像需要远程存储与分发
   ↓
Docker Registry
   ↓
不是"远程文件夹"
而是基于 HTTP API 的网络服务
   ↓
Repository + Tag
   ↓
Manifest / Image Index
   ↓
Digest
   ↓
Config / Layer 实际内容

镜像还必须考虑运行平台
   ↓
OS + CPU Architecture
   ↓
linux/amd64
linux/arm64
...

常用命令
   ↓
docker login
   ↓
docker pull
   ↓
docker push
   ↓
docker logout

---

一、先回顾 Docker 到底解决了什么问题

1. 一个程序并不只有一个可执行文件

假设我们实现了一个 C++ 网络服务器：

server
├── libstdc++.so
├── glibc
├── libssl.so
├── protobuf
├── 配置文件
└── 其他用户态依赖

真正部署时，并不是把 server 这个可执行文件复制过去就结束了。

如果目标节点缺少程序依赖的动态库、配置文件或者对应版本的运行环境，那么这个程序仍然无法正常启动。

最原始的解决方式当然是：

部署节点 A
→ 手工安装依赖
→ 修改配置
→ 启动程序

部署节点 B
→ 再重新安装依赖
→ 再修改配置
→ 再启动程序

节点一多，部署成本就会迅速放大。

Docker 最核心的思想之一就是：

不再只交付一个可执行程序，而是把程序运行所需要的用户态文件内容一起组织起来，形成一个可重复分发的镜像。

---

2. Docker 和虚拟机的思路并不一样

传统虚拟机更像重新构造一台完整计算机：

应用程序
   ↓
Guest OS 用户态
   ↓
Guest Kernel
   ↓
虚拟 CPU / 内存 / 磁盘 / 网卡
   ↓
虚拟化层
   ↓
物理硬件

而 Linux Container 的思路是：

容器进程
   ↓
Linux System Call
   ↓
宿主 Linux Kernel
   ↓
物理 CPU / 内存 / 磁盘 / 网卡

也就是说，容器里的进程本质上仍然是一个普通 Linux 进程，它仍然由宿主机内核进行：

线程调度
内存管理
文件系统访问
网络协议栈处理
系统调用处理

Docker 自己并不重新实现一个内核。

它更多是在描述和组织：

这个进程能看到什么？
这个进程最多能使用多少资源？
这个进程看到的根目录是什么？
这个进程使用什么网络视图？

真正完成这些隔离与限制的，仍然是 Linux Kernel。

因此可以继续固定之前的心智模型：

Namespace
→ 隔离"能看到什么"

Cgroup
→ 限制"能使用多少"

rootfs / mount
→ 决定进程看到什么文件系统

---

二、LXC、libcontainer、runc：Docker 为什么不断拆运行时

1. LXC：先把底层系统调用封装起来

如果 Docker 自己直接使用 Linux 的底层能力，那么它需要亲自处理很多细节，例如：

clone / unshare
namespace
cgroup
mount
capability
rootfs
网络配置
...

早期已经存在 LXC 这样的容器工具，它将这些 Linux 底层能力封装起来，并提供更高层的容器生命周期语义，例如：

create
start
stop
destroy

因此早期 Docker 可以借助 LXC 完成底层容器环境构建。

但是这样又产生了一个问题：

Docker 想定义自己的容器模型，却必须经过 LXC 这一层。

如果 Docker 想灵活控制：

创建哪些 namespace
怎么 mount
怎么配置 cgroup
怎么处理 capability

就会受到 LXC 接口设计与版本变化的约束。

于是 Docker 后来实现了自己的 libcontainer，重新把底层 Linux 容器能力掌握到自己手中。

进一步演进后，这套低层运行时能力最终进入了我们今天熟悉的：

runc

---

2. runc 并不是一个长期守着容器的后台进程

这里非常容易产生一个误区：

shim
 ↓
runc
 ↓
container

然后认为 runc 会一直运行。

实际上更准确的模型是：

shim
  │
  │ 临时调用
  ↓
runc
  ↓
根据运行时配置创建 / 操作容器
  ↓
runc 完成任务后退出

容器进程可以继续运行，而 runc 本身并不需要一直存在。

所以可以把 runc 理解成：

一个短生命周期的低层 OCI Runtime，它根据标准化运行材料真正调用 Linux 内核接口，把容器进程创建出来。

---

三、Docker CLI、dockerd、containerd、shim 到底是什么关系

Docker 整体上也是一个典型的 C/S 架构。

当我们在 Shell 中输入：

docker run nginx

首先经历的是：

用户输入字符串
   ↓
Shell 解析命令行
   ↓
发现 docker 是外部命令
   ↓
fork
   ↓
execve 启动 docker CLI

Shell 最终会把参数整理成类似：

argv[0] = docker
argv[1] = run
argv[2] = nginx

接着 Docker CLI 根据命令语义构造 Docker API 请求，发送给 Docker Engine 服务端。

整体链路可以先记成：

用户
 ↓
Shell
 ↓
docker CLI
 ↓
Docker API
 ↓
dockerd
 ↓
containerd
 ↓
containerd-shim
 ↓
runc
 ↓
Linux Kernel
 ↓
容器进程

---

1. containerd：全局运行时管理者

这里可以用我们熟悉的 Reactor 服务器做一个类比。

在网络服务器中：

主线程
   ↓
accept 新连接
   ↓
把连接分配给某个从线程
   ↓
从线程长期处理该连接上的事件

主线程不会因为某一个连接而长期阻塞，否则它就无法继续：

accept
分发新连接
管理其他连接

containerd 的设计思想有相似之处：

containerd
   │
   ├── shim A → task A
   ├── shim B → task B
   └── shim C → task C

containerd 负责全局管理多个容器 task，而不是自己长期贴着某一个具体 task 工作。

典型情况下，一个运行中的 task 会有对应的 shim 来承接：

进程 IO
退出状态
生命周期承接

容器进程退出以后，shim 可以把退出状态等信息反馈给 containerd。

不过这里还要区分：

Container
和
Task

进程退出意味着 task 结束，但并不代表 Docker 中这个 Container 的元数据必须立刻消失。

否则：

docker ps -a

就不可能继续看到已经退出的容器。

---

四、重新认识镜像：先别急着背 Manifest、Config、Layer

前面我们最早建立的镜像模型是：

≈
可执行程序
+
动态库
+
应用配置文件
+
其他用户态依赖

这个模型没有错，只是它还停留在"使用目的"这一层。

接下来要进入实现层，就必须先回答：

这些程序、动态库、配置文件，最后到底是为了什么？

答案就是：

为未来的容器进程提供它所看到的 rootfs 文件内容。

---

五、从 LXC 的 rootfs 理解 Docker Image

我们之前实战 LXC 时，看到过非常直观的容器目录结构：

container/
├── config
└── rootfs/
    ├── bin/
    ├── etc/
    ├── lib/
    ├── usr/
    └── ...

这里：

rootfs/

就是未来容器进程看到的根目录内容。

宿主机上真实路径可能是：

/var/lib/lxc/test/rootfs/

但是容器进程看到的是：

/
├── bin
├── etc
├── lib
└── usr

因此 Docker 镜像里的可执行程序、动态库、应用配置文件，本质上也是在为未来容器的 rootfs 提供内容。

例如：

/
├── app/
│   └── server          ← 可执行文件
├── lib/
│   └── libxxx.so       ← 动态库
└── etc/
    └── server.conf     ← 应用配置文件

---

六、Image Config 和 Runtime Config 不是一回事

这里我们曾经把两个 Config 混在了一起，需要明确拆开。

1. Image Config：偏进程级

镜像中的 Image Config 主要描述：

默认启动哪个程序
默认参数是什么
环境变量是什么
工作目录是什么
以哪个用户运行

例如：

CMD=/app/server
WORKDIR=/app
ENV PORT=8080
USER=app

它回答的是：

这个镜像中的应用进程默认应该怎么启动？

---

2. Runtime Config：偏容器运行环境级

真正执行：

docker run ...

以后，还需要形成某一个具体容器的运行时配置，例如：

创建哪些 namespace
cgroup 限制多少 CPU / 内存
hostname 是什么
网络怎么配置
mount 怎么做
rootfs 在哪里
进程怎么启动

它回答的是：

要给这个进程构造一个怎样的隔离运行环境？

所以可以直接区分成：

Image Config
→ 应用进程怎么启动

Runtime Config
→ 容器运行环境怎么构建

---

七、OCI Bundle：把一个具体容器的运行材料统一交给 Runtime

前面我们已经认识到，镜像中的 Image Config 主要描述的是：

这个镜像中的应用进程默认应该如何启动。

比如：

启动命令
命令行参数
环境变量
工作目录
运行用户

但是当我们真正执行：

docker run myapp

创建一个具体容器时，仅仅知道"进程怎么启动"显然还不够。

因为 Docker 还需要确定：

这个容器需要哪些 namespace？
应该加入哪个 cgroup？
CPU、内存等资源如何限制？
hostname 是什么？
有哪些 mount？
rootfs 在哪里？

也就是说，这里还需要一份针对具体容器实例的运行配置。

因此可以把两者区分为：

Image Config
↓
镜像级配置
主要描述应用默认怎么启动


Runtime Config
↓
具体容器实例的运行配置
描述这个容器到底应该怎么运行

这里尤其需要注意：

Runtime Config 并不只是"容器级配置"。

它实际上同时包含两部分信息。

一部分描述：

容器运行环境如何构建

例如：

namespace
cgroup
hostname
mount
rootfs
资源限制

另一部分则描述：

容器中的初始进程如何启动

例如：

args
env
cwd
user

因此可以理解为：

Runtime Config
│
├── 容器环境配置
│   ├── namespace
│   ├── cgroup
│   ├── mount
│   ├── hostname
│   └── rootfs
│
└── 初始进程配置
    ├── args
    ├── env
    ├── cwd
    └── user

而这份 Runtime Config 并不是凭空产生的。

Docker 会综合：

镜像中的 Image Config
+
用户 docker run 指定的参数
+
Docker / containerd 的默认配置

最终生成当前这个具体容器的运行配置：

Image Config
+
docker run 参数
+
Docker / containerd 默认配置
        ↓
Runtime Config

例如镜像中的 Image Config 描述：

WORKDIR=/app
ENV PORT=8080
CMD=/app/server

而用户执行：

docker run --memory=512m --hostname=node1 myapp

那么最终生成的 Runtime Config 中，就可能同时包含：

进程相关：

cwd=/app
env=PORT=8080
args=/app/server


容器相关：

memory=512MB
hostname=node1
namespace=...
cgroup=...
rootfs=...

---

为了让不同的容器 Runtime 都能够按照统一格式获取这些运行材料，OCI Runtime 又规定了一套标准化的组织方式。

这里就引出了：

OCI Bundle

可以先把 OCI Bundle 理解成：

交给 runc 干活的一套容器运行材料目录。

其典型心智模型可以表示为：

bundle/
├── config.json
└── rootfs/

其中：

config.json
→ 当前这个具体容器实例的 Runtime Config

rootfs/
→ 容器进程最终看到的根文件系统

这里一定要区分清楚：

镜像中的 Config
≠
bundle/config.json

前者是：

Image Config

是镜像本身携带的默认运行信息。

而后者：

bundle/config.json

则是：

OCI Runtime Config

是针对当前这个具体容器实例最终生成出来的完整运行配置。

因此整个过程就可以串起来：

Docker Image

Image Config
+
Layers
        ↓

docker run 参数
+
Docker / containerd 默认配置
        ↓

生成具体容器的 Runtime Config
        ↓

OCI Bundle
├── config.json
└── rootfs/
        ↓

shim 调用 runc
        ↓

runc 读取 config.json
        ↓

根据配置：
创建 namespace
配置 cgroup
完成 mount
准备 rootfs
        ↓

在这个运行环境中
启动容器初始进程

这里还有一个很重要的点：

容器运行环境并不是每启动一个进程就重新创建一次。

第一次创建容器时：

namespace
cgroup
mount
rootfs
...

这些环境会被构建出来，然后再在这个环境中启动容器的初始进程。

后续如果我们再往这个容器中启动新的进程，例如：

docker exec xxx bash

并不是：

重新创建 namespace
重新创建 cgroup
重新构建整个容器

而是让新的进程：

加入已有 namespace
加入已有 cgroup
使用已有文件系统视图
        ↓
在同一个容器运行环境中启动

所以最终可以形成这样一个认知：

Image Config
↓
镜像提供的默认进程启动信息

Runtime Config
↓
某个具体容器实例的完整运行配置

OCI Bundle
↓
把 Runtime Config 和 rootfs
按照统一方式组织起来

runc
↓
根据这些材料真正调用 Linux Kernel
创建容器环境并启动进程

这样一来，镜像、容器运行配置以及 Runtime 之间的关系就串起来了。

---

八、Layer：镜像里的真实文件内容到底怎么保存

现在终于进入镜像最容易抽象的部分：

Layer

我们先不讲术语，只抓住一个核心：

Layer 不是一句"如何创建文件"的说明，而是真正携带这一层文件系统变化的数据。

例如：

Layer 1：
/bin/sh
/lib/libc.so
/etc/...

Layer 2：
/app/server

Layer 3：
/etc/server.conf

逻辑上按照顺序逐层应用：

Layer 1
   ↓
基础 rootfs

+ Layer 2
   ↓
加入 /app/server

+ Layer 3
   ↓
加入 / 修改配置文件

最终得到容器需要的文件系统视图。

---

1. Layer 不是一份完整 rootfs

每一层更准确地表示：

相对于前一层文件系统状态产生的变化。

可能包括：

新增文件
修改文件
删除文件

所以：

Layer 2

不需要把 Layer 1 的所有文件再复制一遍。

---

2. Layer 在传输时是什么形态？

为了存储与网络传输，一层文件系统变化通常会被打包，并常常进一步压缩。

你可以先理解成：

Layer
≈
一个装着这一层真实文件变化内容的数据包

也就是说：

Layer ≠ 构建说明书
Layer = 实际文件数据

在心智模型上，可以理解为客户端下载 Layer 后逐层应用，形成最终 rootfs。

这里我们先不去关注 Docker 在底层究竟通过什么机制来组织这些 Layer，只需要抓住镜像分层最核心的逻辑即可：

每一个 Layer 都保存了当前这一层相对于前面文件系统状态所产生的变化，例如新增了哪些文件、修改了哪些文件。Docker 会按照 Layer 的先后顺序逐层应用这些内容，最终得到容器进程所看到的完整根文件系统。

Layer 1
   ↓
Layer 2
   ↓
Layer 3
   ↓
逐层叠加
   ↓
完整 rootfs

因此，在当前阶段我们只需要建立这样一个心智模型：

Layer 负责保存每一层的文件系统变化，多个 Layer 按照顺序叠加之后，最终形成容器运行时所使用的 rootfs。

至于这些 Layer 在底层具体如何存储、如何复用以及如何组合，可以等后面真正学习 Docker 存储机制时再继续深入。

---

九、Config、Layer 都有了，为什么还需要 Manifest？

刚开始很容易觉得：

镜像里已经有 Config 和 Layers
直接找到它们不就行了？
Manifest 有什么用？

这个疑惑的根源，是我们脑子里还默认：

镜像 = 一个完整大文件

比如想象成：

image.tar
├── config
├── layer1
├── layer2
└── layer3

如果镜像真的永远以一个完整大包存在，那么 Manifest 确实显得没那么必要。

但 Registry 中真正的模型不是这样。

Config 和 Layer 可以作为独立内容分别存储：

Config A
Config B

Layer 1
Layer 2
Layer 3
Layer 4
...

那么问题来了：

myapp:v1 到底由哪个 Config、哪些 Layers、以什么顺序组成？

这就是 Manifest 的作用。

例如：

Manifest A
├── Config → Config A
├── Layer1 → Layer 1
├── Layer2 → Layer 2
└── Layer3 → Layer 3

因此：

Config
→ 应用怎么启动

Layers
→ rootfs 文件系统内容

Manifest
→ 这个镜像到底由哪个 Config 和哪些 Layers 组成

---

十、镜像为什么不整体传输？细粒度传输才方便复用

假设：

Image A
├── Layer 1  500MB
├── Layer 2  200MB
└── Layer 3   20MB

Image B
├── Layer 1  500MB
├── Layer 2  200MB
└── Layer 4   30MB

如果每次都把完整镜像打成一个大包：

pull A
→ 再传一遍 Layer1 + Layer2 + Layer3

pull B
→ 再传一遍 Layer1 + Layer2 + Layer4

其中 Layer1 + Layer2 被重复传输了。

而现在：

先获取 Manifest
   ↓
知道需要哪些 Layer
   ↓
检查本地已有内容
   ↓
只下载缺失 Layer

如果本地已经拥有：

Layer 1
Layer 2

那么拉 Image B 时只需要：

Layer 4

因此这里优化的核心不是：

网络请求次数更少

而是：

传输粒度更细
→ 避免重复数据
→ 总传输字节数更少
→ Layer 可以复用

---

十一、HTTP 请求多了，会不会反而更慢？

Docker Registry 并没有重新设计类似 Redis RESP 那样的一套全新传输协议，而是在 HTTP 之上定义 Registry API。

因此拉取镜像时会产生多个资源请求：

Manifest
Config
Layer1
Layer2
Layer3
...

这里并不等于每请求一次资源就一定重新建立一次 TCP 连接。

HTTP 可以复用已有连接。

另外，客户端为了并行下载多个 Layer，也可以维护少量多条连接：

连接 A → Layer1
连接 B → Layer2
连接 C → Layer3

下载完后继续复用连接。

---

1. 为什么 HTTP/1.1 Pipeline 仍然可能有队头阻塞？

HTTP/1.1 Pipeline 可以做到在同一连接连续发送：

Request 1
Request 2
Request 3

但响应需要按顺序返回：

Response 1
Response 2
Response 3

假设：

Response 1 = 1GB Layer
Response 2 = 5MB Config

即使 Response 2 已经准备好了，也不能直接越过 Response 1 完成发送。

因此会出现应用层队头阻塞。

多条 HTTP/1.1 连接可以把不同资源放进不同 TCP 字节流，从而避免一个大响应卡住其他资源。

所以这里真正需要建立的认知是：

一条 TCP 连接
≠
天然支持多个逻辑响应完全独立并发

---

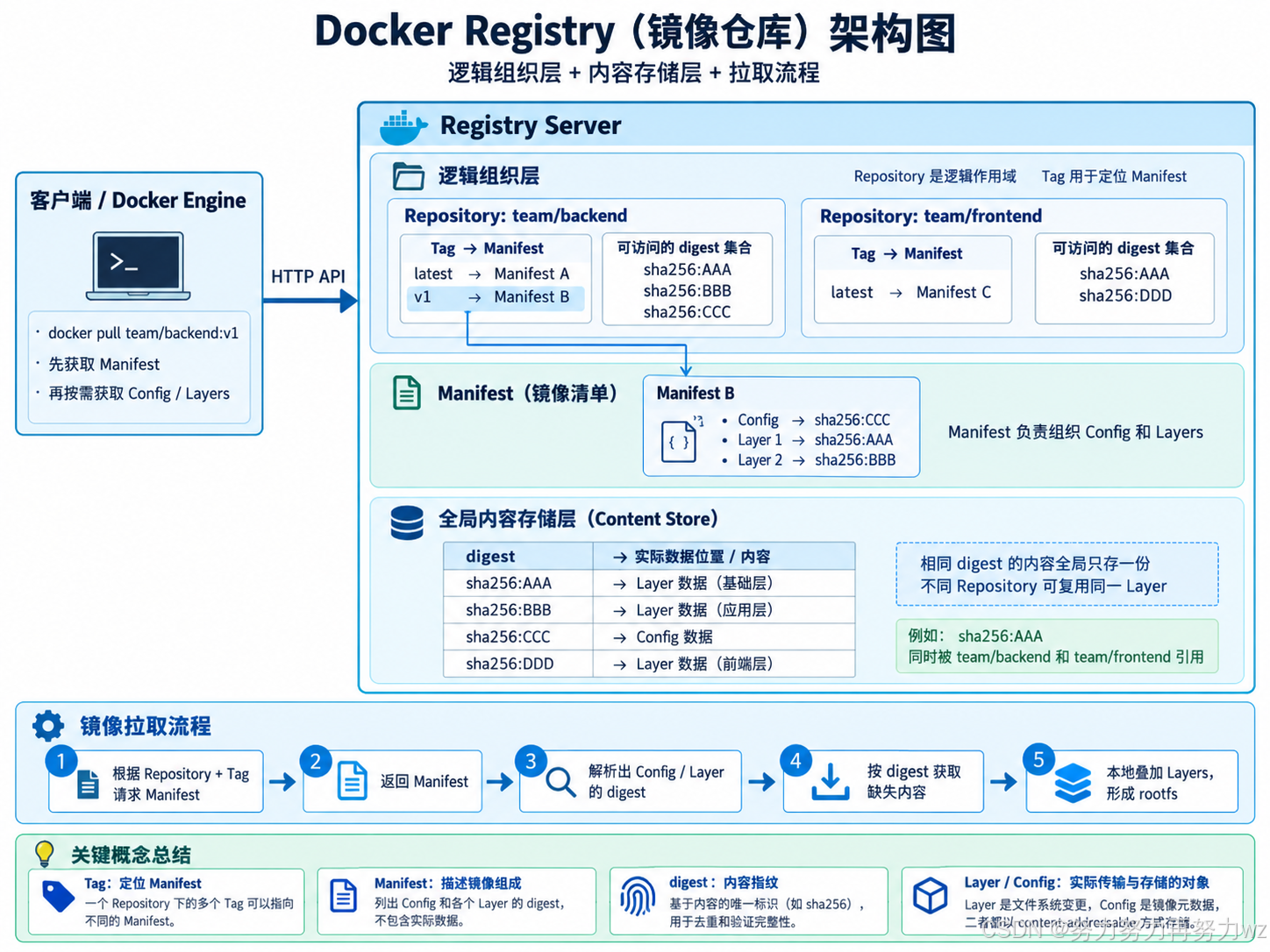

十二、正式进入 Docker Registry：它不是一个远程文件夹

镜像需要远程存储、查询、上传和分发，因此自然会出现：

Registry

Registry 本质上仍然是一个典型的网络服务程序：

客户端
   ↓
HTTP API
   ↓
Registry Server
   ↓
查询 / 上传 / 下载镜像相关内容

它对外提供的核心能力可以概括成：

查询
上传
下载 / 分发

例如拉取一个镜像：

客户端
   ↓
请求 Manifest
   ↓
Registry 返回 Manifest
   ↓
客户端解析需要哪些 Config / Layers
   ↓
继续请求具体内容
   ↓
Registry 根据标识找到内容并返回

---

十三、Registry、Namespace、Repository、Tag 到底怎么分层

这里最容易被各种名字绕进去。

先看一个完整镜像引用：

example.com/team/backend:v1

可以先按使用习惯拆成：

example.com
→ Registry Host

team
→ Namespace

backend
→ Repository

v1
→ Tag

逻辑层级可以先画成：

Registry
└── Namespace
    └── Repository
        └── Tag → Manifest

如果用 C++ 做类比：

Namespace
≈ 外层命名作用域

Repository
≈ 内层镜像作用域

Tag
≈ Repository 里的 key

在镜像命名中，可以把 team/backend 理解为两层逻辑结构，其中 team 是 Namespace，backend 是 Repository。需要注意的是，在 Registry 的实际 API 请求中，team/backend 通常会作为一个完整的 Repository 名称参与请求。因此这里的 Namespace 主要用于帮助我们理解镜像名称的逻辑层级，而不需要进一步纠结 Registry 内部是否真的单独维护一个 Namespace 对象。

---

1. Tag：人为可读的名字

例如：

latest
v1
v1.0
stable

Repository 内可以存在类似映射：

latest → Manifest A
v1     → Manifest B
v2     → Manifest C

所以 Tag 的核心作用就是：

在某个 Repository 作用域内，用一个人类可读的名字定位 Manifest。

Tag 是可变的。

今天：

latest → Manifest A

过几天发布新版本以后：

latest → Manifest B

latest 名字没有变化，但它指向的内容可以变化。

---

十四、Digest：不靠名字，而是靠内容本身定位

Registry 中会存很多独立数据：

Config A
Config B
Layer 1
Layer 2
Layer 3
...

那么这些数据怎么稳定定位？

答案就是：

digest

可以先把 digest 理解成：

根据内容本身计算出来的"内容指纹"。

例如：

Layer 二进制内容
   ↓
SHA-256
   ↓
sha256:ABC123...

这里和 Tag 最大区别是：

Tag
→ 人为起的名字

Digest
→ 根据内容算出来的指纹

内容只要发生变化，digest 就会随之变化。

工程上通常把 SHA-256 这样的密码学哈希当作内容唯一标识使用。

严格来说哈希函数理论上存在碰撞可能，但概率低到工程实践中可以忽略。

---

十五、Blob 又是什么？

blob 这个词不要想复杂。

从 Registry 的角度看：

Layer
→ 一块二进制数据

Config
→ 也是一块二进制数据

Registry 并不需要理解：

这个 Layer 里到底是 libc
还是 server
还是配置文件

它只需要知道：

sha256:AAA
→ 对应一块实际数据

这种按 digest 寻址的二进制内容就可以统称为 Blob。

所以可以先固定：

Blob
≈ Registry 中按 digest 管理的一块实际内容数据

---

十六、Tag 到 Manifest，再到 Layer：完整定位链终于串起来了

假设：

docker pull team/backend:v1

逻辑定位链就是：

Repository = team/backend
Tag = v1
   ↓
Tag 映射
   ↓
Manifest B
   ↓
Manifest 中记录：

Config → sha256:CCC
Layer1 → sha256:AAA
Layer2 → sha256:BBB
   ↓
客户端分别按 digest 请求内容
   ↓
Registry 根据 digest 定位实际数据

所以这里其实存在两套定位关系：

逻辑定位：
Repository + Tag
        ↓
Manifest

内容定位：
digest
        ↓
实际 Config / Layer 数据

---

十七、从 Tag 到 Digest：Registry 内部是如何组织镜像数据的

这里需要先建立一个非常重要的认知：

Registry 对外看到的 Repository、Tag、Manifest 等关系，本质上是一套逻辑组织结构，并不意味着底层磁盘一定按照相同的目录层级去存储。

为了方便理解，我们完全可以先把 Registry 内部的一些关系抽象成几张哈希表。

对于每一个 Repository，首先会维护一份：

Tag → Manifest

的映射关系。

例如可以粗略抽象成：

unordered_map<string, ManifestRef> tag_table;

tag_table["latest"] = ManifestA;
tag_table["v1"]     = ManifestB;
tag_table["v2"]     = ManifestC;

也就是说：

Repository A：

latest → Manifest A
v1     → Manifest B
v2     → Manifest C

而对于另外一个 Repository，则会有自己独立的一套 Tag 映射关系：

Repository B：

latest → Manifest D
v1     → Manifest E

所以这里也能看出：

Tag 并不是整个 Registry 范围内唯一的，它的作用域属于某个具体 Repository。

同样一个：

latest

在不同 Repository 中完全可以指向不同的 Manifest。

---

除了 Tag → Manifest 之外，每个 Repository 还需要知道：

自己当前能够引用哪些内容数据。

而这些内容数据，就是通过 digest 来标识的。

所以我们还可以把它抽象成一个集合：

unordered_set<string> accessible_digests;

比如：

Repository A 可以引用：

sha256:AAA
sha256:BBB
sha256:CCC

这里并不是说 Repository A 自己保存了一份：

sha256:AAA → Layer

而只是说：

Repository A
有权引用 / 访问
digest = sha256:AAA

真正的数据，可以放在整个 Registry 的全局内容存储中。

于是 Registry 全局还可以再抽象出一张哈希表：

unordered_map<string, DataLocation> content_table;

例如：

sha256:AAA → Layer A 的存储位置
sha256:BBB → Layer B 的存储位置
sha256:CCC → Config 的存储位置

这里的 DataLocation 可以先理解成：

这块实际数据存放在哪里。

比如可能是：

某个文件路径
某个对象存储 key
某条数据库记录
其他存储后端中的定位信息

所以整个访问过程就可以抽象成：

客户端请求某个 Repository 下的某个 digest
        ↓
先检查当前 Repository
是否允许引用这个 digest
        ↓
如果允许
        ↓
拿 digest 去全局 content_table 查找
        ↓
digest → DataLocation
        ↓
定位实际 Layer / Config 数据
        ↓
读取并返回

用 C++ 的方式来想，大概就是：

// Repository 自己维护
unordered_map<string, ManifestRef> tag_table;
unordered_set<string> accessible_digests;

// 整个 Registry 全局维护
unordered_map<string, DataLocation> content_table;

于是整体关系可以表示为：

Repository A
│
├── Tag 映射表
│   ├── latest → Manifest A
│   └── v1     → Manifest B
│
└── 可引用 digest 集合
    ├── sha256:AAA
    ├── sha256:BBB
    └── sha256:CCC


Repository B
│
├── Tag 映射表
│   └── latest → Manifest C
│
└── 可引用 digest 集合
    ├── sha256:AAA
    └── sha256:DDD


Registry 全局内容表
│
├── sha256:AAA → DataLocation A
├── sha256:BBB → DataLocation B
├── sha256:CCC → DataLocation C
└── sha256:DDD → DataLocation D

这里就能非常直观地看出 Layer 复用为什么成立。

假设：

Repository A
引用 sha256:AAA

Repository B
也引用 sha256:AAA

那么底层根本没有必要保存两份相同的 Layer。

因为整个 Registry 中：

sha256:AAA
        ↓
只对应一份实际数据

两个 Repository 只需要都保存对这个 digest 的逻辑引用即可。

所以最终可以把这一套模型总结成：

Repository 负责维护自己的逻辑关系，例如 Tag → Manifest 的映射，以及当前 Repository 可以引用哪些 digest；而整个 Registry 再维护一份全局的 digest → DataLocation 内容索引。这样既能保证不同 Repository 之间的逻辑隔离，又能让相同的 Layer 或 Config 在底层只保存一份，实现内容复用。

需要注意的是，这里的 unordered_map、unordered_set 只是为了帮助我们建立心智模型，并不代表 Registry 的真实源码一定就是用这几个 C++ 容器实现的。真实实现可能使用数据库、文件索引或者对象存储等方式，但逻辑关系是类似的。

---

1. 相同 Layer 为什么可以跨 Repository 复用？

假设：

Repository A
需要 sha256:AAA

Repository B
也需要 sha256:AAA

由于二进制内容完全相同，digest 也相同。

物理上没必要保存两份：

全局 Content Store

sha256:AAA
   ↓
实际 Layer 数据只存一份

然后：

Repository A → 引用 AAA
Repository B → 也引用 AAA

可以把这种关系粗略类比成"多个逻辑指针都指向同一份物理数据"。

但注意：

物理内容全局存在
≠
任意 Repository 自动拥有访问权限

Repository 仍然存在自己的逻辑作用域和访问关系。

所以最终模型是：

物理内容共享
+
逻辑引用独立

---

2. Registry 架构图

下面这张图把前面的 Tag、Manifest、digest、Content Store 关系放在了一起：

可以用一句话概括：

Registry 上层通过 Repository + Tag 组织和定位 Manifest；Manifest 再通过 digest 引用 Config 与 Layers；底层内容存储则根据 digest 定位真实数据。

---

十八、公有仓库和私有仓库

理解了 Registry 本质以后，公有和私有就很好理解了。

1. 公有 Repository

公有的核心不是"任何人什么都能做"，而是：

pull
→ 通常可以公开读取

push
→ 仍然需要对应写权限

因此：

Public Repository

读取：通常公开
写入：受权限控制

---

2. 私有 Repository / Registry

私有可以有两层限制。

第一层：网络可达性。

企业内网 Registry
   ↓
公网根本无法路由访问

第二层：应用层认证与授权。

即使公网可达：

TCP 连接建立
   ↓
HTTP 请求到达
   ↓
身份认证
   ↓
权限校验
   ↓
允许 / 拒绝 pull、push

所以：

"私有"不等于 TCP 一定连不上；核心是未授权客户端不能访问受保护镜像内容。

---

3. 私有仓库常见搭建方案

如果只是学习 Registry 原理，可以使用 Docker Distribution / Registry 这一类基础 Registry 服务。

企业场景往往还需要：

Web UI
项目隔离
用户与权限管理
漏洞扫描
镜像复制
审计
HTTPS

这时经常会使用：

Harbor

可以先建立：

基础 Registry
→ 解决镜像存储与分发

Harbor
→ 在 Registry 能力上增加企业级管理能力

---

十九、镜像为什么还要区分 linux/amd64、linux/arm64？

镜像中最终会包含已经编译、链接完成的可执行程序。

例如 C++ 程序：

源代码
   ↓
编译 + 链接
   ↓
二进制可执行文件
   ↓
CPU 读取并执行机器指令

不同 CPU 架构使用不同指令集：

x86-64
ARM64
ARMv7
...

因此：

给 x86-64 编译的二进制

不能默认直接在 ARM64 CPU 上执行。

这就是镜像需要考虑 CPU Architecture 的原因之一。

---

1. 还不只是 CPU，内核体系也必须兼容

Docker Container 共享底层内核。

Linux 应用最终会调用：

fork
epoll_wait
mmap
read
write
...

这些最终进入 Linux System Call 接口。

因此 Linux 用户态程序不仅依赖 CPU 指令集，也依赖 Linux 内核提供的系统调用语义。

所以镜像平台通常写成：

OS / Architecture

例如：

linux/amd64
linux/arm64
windows/amd64

可以把兼容性理解成：

镜像能否运行
=
CPU 指令集是否兼容
+
OS / Kernel 接口是否兼容

---

二十、Windows 为什么也能运行 Linux Docker 容器？

这里曾经是一个很自然的疑问：

Docker 明明依赖 Linux Namespace、Cgroup 和 Linux syscall，为什么 Windows 上安装 Docker Desktop 也能运行 Linux 容器？

答案是：

Windows 必须先借助虚拟化环境提供一个 Linux Kernel。

最常见的路径就是 WSL 2。

可以先理解成：

Windows
   ↓
WSL 2 / 轻量虚拟化环境
   ↓
完整 Linux Kernel
   ↓
Docker Engine
   ↓
namespace / cgroup
   ↓
Linux Containers

因此 Linux 容器里的进程真正调用的是：

Linux syscall
   ↓
WSL2 中的 Linux Kernel

并不是直接调用 Windows Kernel。

需要注意：Docker Desktop 的 Windows GUI、docker.exe 等仍然可以是 Windows 进程；Linux 侧的 Docker Engine、containerd、shim、runc 和 Linux 容器运行在对应 Linux 环境中。

所以一句话总结：

Windows 想运行 Linux Container，就需要先补上一层 Linux Kernel 环境。

---

二十一、进入 Docker Hub：把理论和真实页面对应起来

Docker Hub 是我们最熟悉的公共镜像服务之一。

刚登录 Docker 官网时，首先看到的往往还是 Docker 产品入口，而不是镜像列表本身：

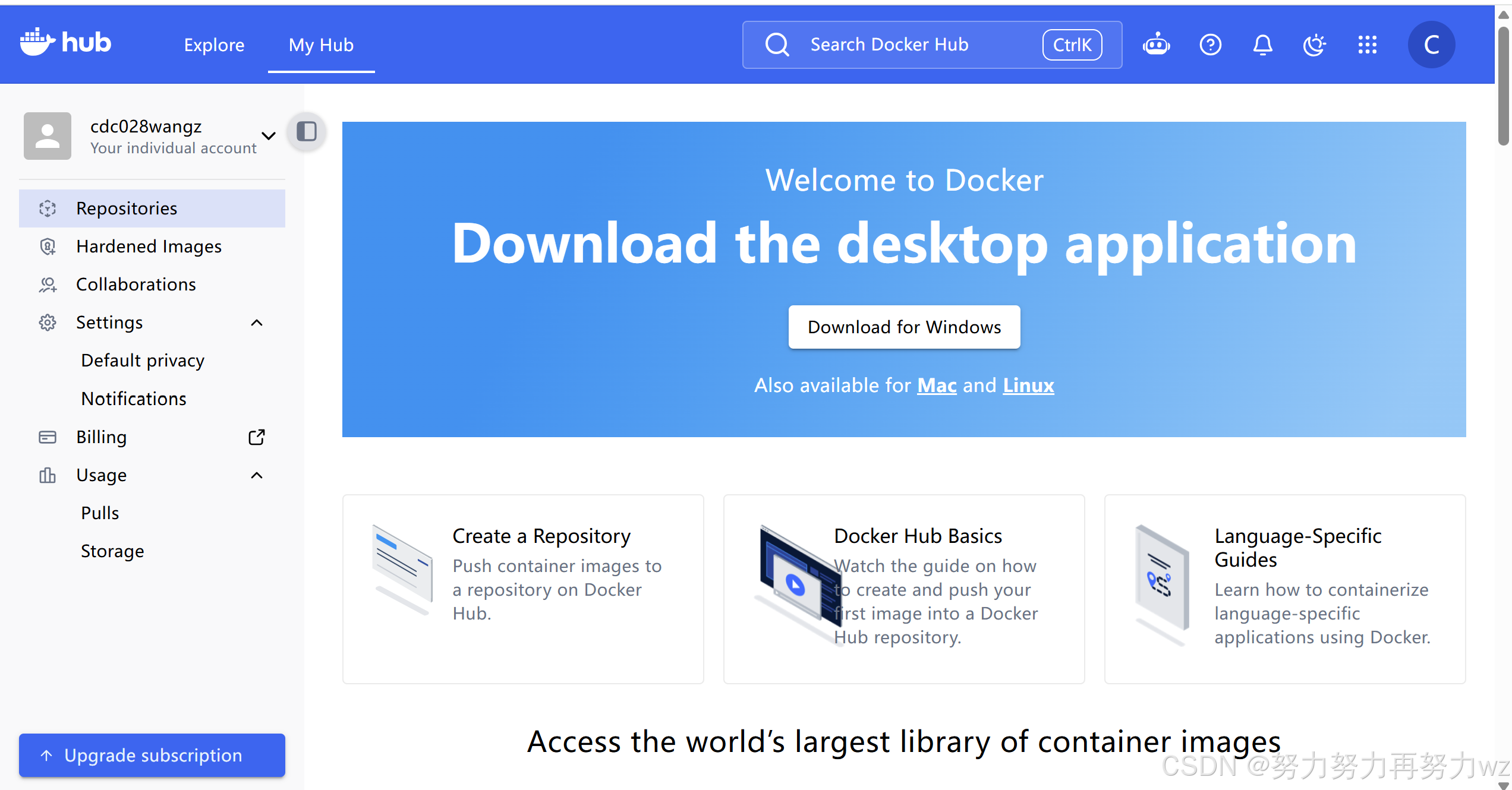

真正进入 Docker Hub 后，可以看到自己账号相关的 Repository 管理入口：

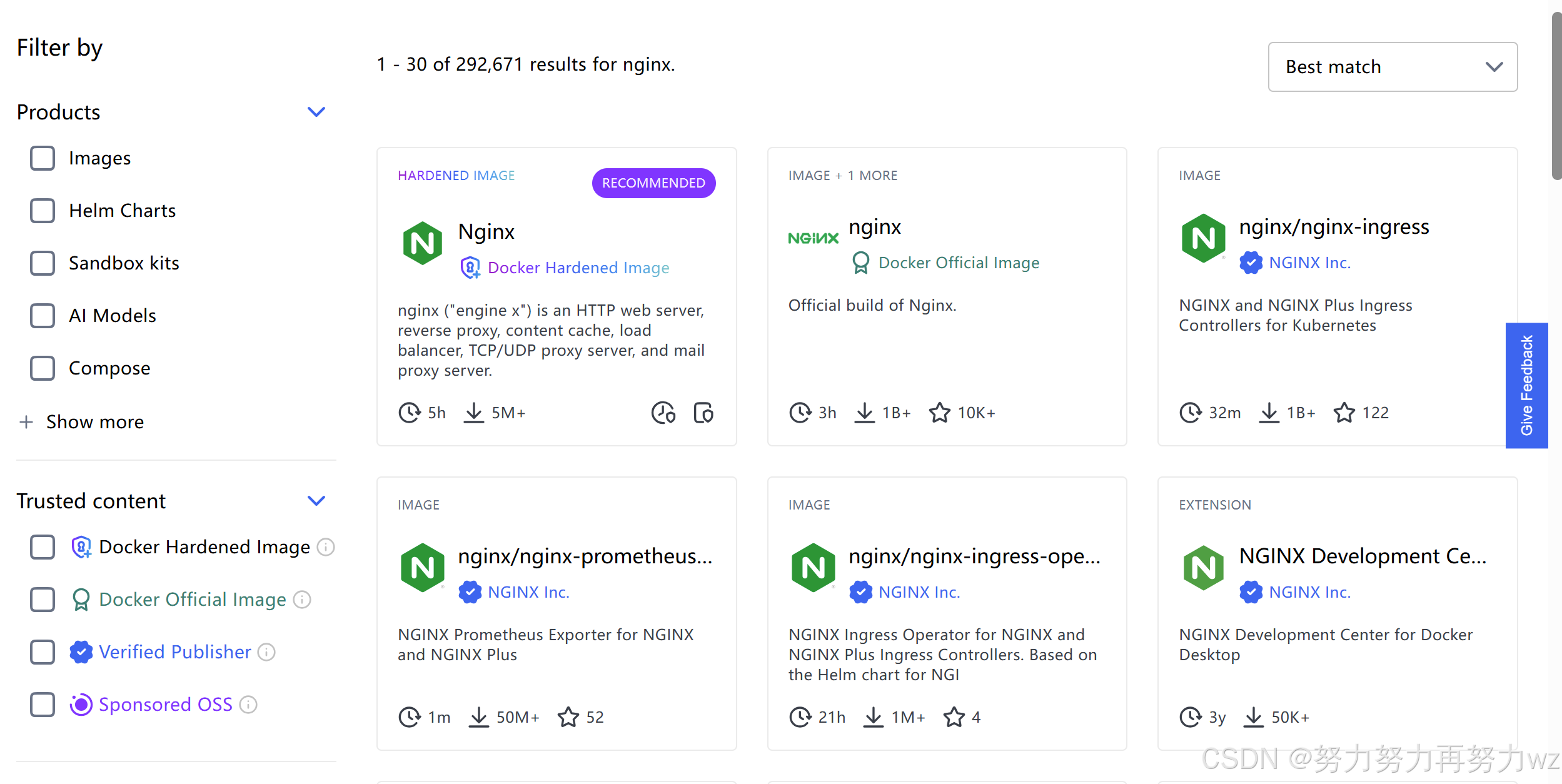

如果搜索 nginx，会出现大量结果：

这里需要注意区分：

Docker Official Image

和：

Docker Hardened Image

Hardened Image 会额外展示 FIPS、SBOM、漏洞、供应链等安全能力，这并不是我们理解 Registry 基本结构的重点

学习 Registry 时，更适合先看普通官方 nginx Repository。

---

二十三、多平台镜像：一个 Tag 为什么下面会出现很多 OS/ARCH

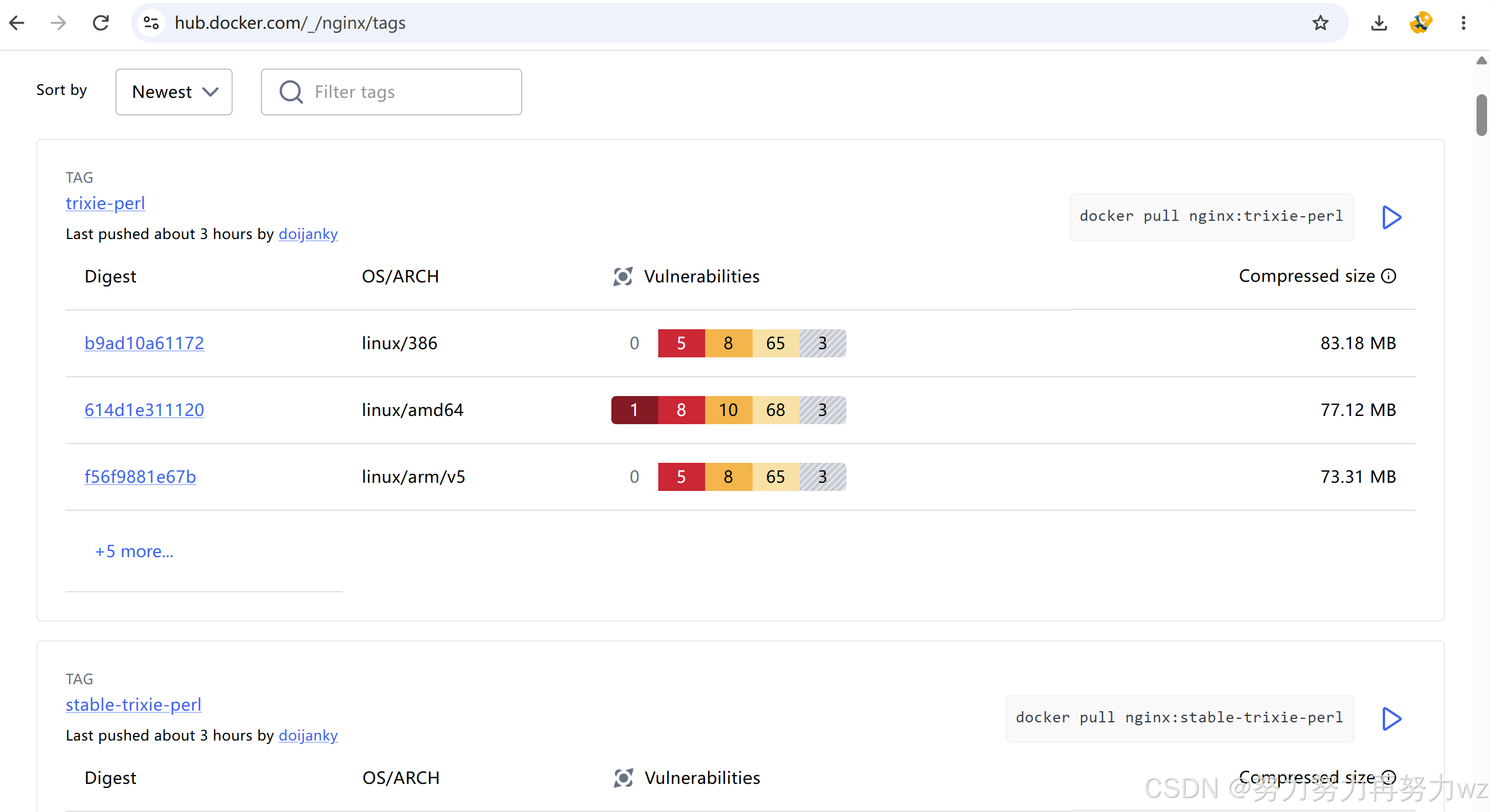

进入 nginx 的 Tags 页面以后，会看到类似：

例如某个 Tag：

trixie-perl

下面同时有：

linux/386
linux/amd64
linux/arm/v5
...

这说明：

同一个 Tag 可以同时提供多个平台版本。

这里就不能再简单理解成：

Tag → 一个普通 Manifest

更准确的是：

Tag
 ↓
Image Index / Manifest List
 ↓
根据 OS/ARCH 选择
 ↓
具体平台 Manifest
 ↓
Config + Layers

例如：

trixie-perl
   ↓
Image Index
   ├── linux/amd64 → Manifest A
   ├── linux/arm64 → Manifest B
   └── linux/386   → Manifest C

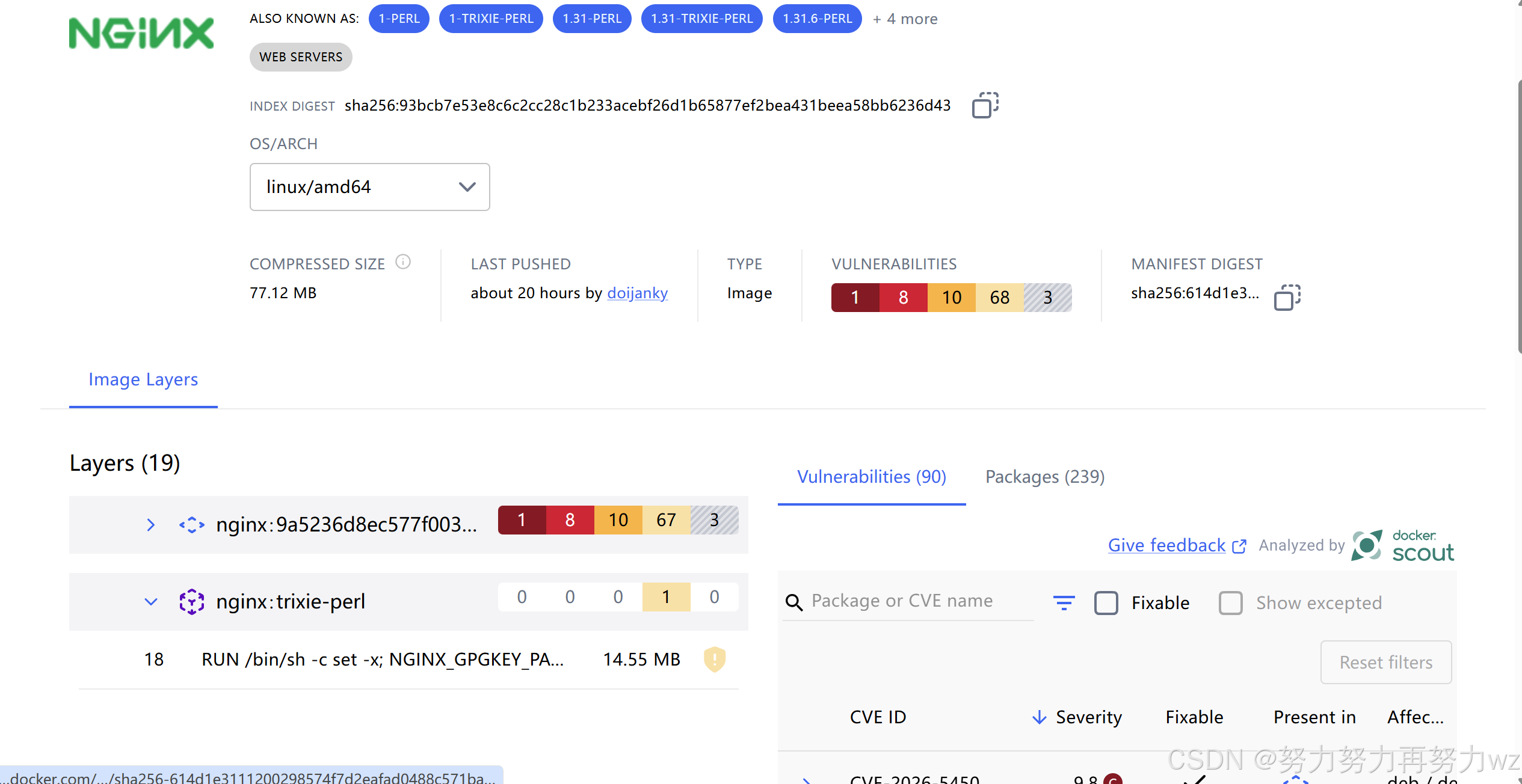

点击具体平台以后，可以进一步看到：

INDEX DIGEST

和：

MANIFEST DIGEST

所以需要区分：

Index Digest
→ 整个多平台索引的内容指纹

Manifest Digest
→ 某个具体平台 Manifest 的内容指纹

而这个具体平台 Manifest 里面，才继续记录：

Config digest
Layer digest
Layer digest
...

因此完整链路就是：

Repository
 ↓
Tag
 ↓
Image Index（多平台时）
 ↓
根据 OS/ARCH 选择具体 Manifest
 ↓
Config + Layers

单平台镜像则可以简化成：

Tag
 ↓
Manifest
 ↓
Config + Layers

对于这种多平台镜像，Tag 首先会指向一个 Image Index。在 Docker 的早期叫法中，也经常把它称为 Manifest List。

可以把 Image Index 理解成一张"平台索引表"，其中每一个条目描述一个具体平台，并指向该平台对应的 Manifest。

---

二十四、Docker Registry 的 HTTP API 是怎么表达资源定位的

Registry 没有为镜像重新造一套完全不同于 HTTP 的传输层协议，而是在 HTTP 上定义资源语义。

例如客户端要定位某个 Manifest，核心信息就是：

Repository
+
Tag（或 Digest）

概念上请求路径类似：

/v2/<repository>/manifests/<tag-or-digest>

拿到 Manifest 以后，再根据里面记录的 digest 去请求具体内容：

/v2/<repository>/blobs/<digest>

这里 HTTP 负责：

GET / PUT / HEAD
Header
Status Code
TCP 连接承载

Registry API 负责定义：

什么 URL 表示 Manifest
什么 URL 表示 Blob
Tag 怎么定位 Manifest
Digest 怎么定位内容

这也是 OCI Distribution Spec 解决的问题：

统一规定镜像仓库之间如何通过 HTTP 查询、上传与分发镜像内容。

---

二十五、Docker 常用 Registry 命令

理解完 Registry 的底层模型以后，再来看命令就会非常自然。

---

1. docker login：登录的是 Registry，不是本机 dockerd

基本语法：

docker login [SERVER]

例如：

docker login

默认登录 Docker Hub。

私有 Registry：

docker login registry.company.com

如果 Registry 使用其他端口：

docker login registry.company.com:5000

SERVER 应该是 Registry 的主机名（可带端口），而不是某个具体 Repository 路径。

---

当前 Docker Hub 的一个实际细节

当前 Docker Hub 在直接执行：

docker login

时，可能默认使用浏览器 / device code 登录流程；如果显式指定 --username，则可以走命令行凭据输入流程。

所以不要死记成"执行 login 后一定出现 Username / Password 两行提示"。

---

login 的核心是什么？

认证成功后，Docker 会把 Registry 凭据保存在配置的 Credential Store 中；如果没有额外凭据存储工具，则可能写入 Docker CLI 配置文件。

本质上：

Registry Host
   ↓
对应一份 credential / token

以后访问受保护资源时，客户端 / Engine 才能够携带身份信息完成认证与授权。

---

2. 认证和授权不是一回事

服务端会先判断：

Authentication
→ 你是谁？

然后再判断：

Authorization
→ 你有没有权限做这件事？

所以完全可能出现：

身份合法
但只有 pull 权限
没有 push 权限

---

3. 身份认证不应该和 TCP 连接状态混为一谈

这里非常容易把我们之前实现网络服务器时的"连接对象"模型套得太死。

TCP Connection 负责的是：

通信通道
HTTP Keep-Alive
连接复用

而身份认证通常体现在请求携带的：

Authorization
Bearer Token
其他认证凭据

所以可以记成：

TCP Connection
→ 负责怎么通信

Token / Credential
→ 负责你是谁

服务端收到受保护请求后：

HTTP Request
   ↓
读取 Authorization 信息
   ↓
认证身份
   ↓
检查权限
   ↓
允许 / 拒绝请求

这就是请求级认证思路。

---

二十六、docker pull：把前面所有镜像知识真正串起来

例如：

docker pull nginx:latest

从使用者角度是：

从远程 Registry 拉取 nginx:latest 到本地。

底层逻辑可以整理成：

docker CLI
   ↓
把 pull 请求交给 Docker Engine
   ↓
Engine / containerd 访问 Registry
   ↓
根据 Repository + Tag 定位 Manifest / Index
   ↓
如果是多平台镜像
根据当前 OS + ARCH 选出具体 Manifest
   ↓
解析 Config digest + Layer digests
   ↓
检查本地已经有哪些内容
   ↓
只下载缺失 Config / Layers
   ↓
校验 digest
   ↓
保存到本地内容存储

所以 docker pull 绝对不是：

下载一个完整 image.img 大文件

而是：

先拿清单
→ 再按需获取组成部分

---

1. docker pull 可以按 Tag 拉，也可以按 Digest 拉

按 Tag：

docker pull nginx:latest

逻辑上：

latest
 ↓
Manifest / Index

按 Digest：

docker pull nginx@sha256:xxxxxx...

这里的 digest 通常用于精确定位 Manifest 或 Image Index，而不是某一个 Layer。

区别就是：

Tag
→ 可变的人类可读名字

Digest
→ 内容指纹，精确锁定内容

因此需要可重复部署、精确锁定版本时，Digest 更可靠。

---

二十七、docker push：可以理解为 pull 的反向过程

例如：

docker push registry.company.com/team/myapp:v1

大体流程：

Docker Engine 找到本地镜像
   ↓
连接目标 Registry
   ↓
认证 / 权限校验
   ↓
检查 Registry 已经有哪些 Blob
   ↓
只上传缺失的 Config / Layers
   ↓
最后上传 Manifest
   ↓
建立 / 更新 Tag → Manifest 关系

这里同样不是把镜像整体压成一个大文件一次性上传。

如果 Registry 已经存在：

Layer A
Layer B

那么新镜像只缺：

Layer C

就只需要上传缺失内容。

---

1. 为什么经常先 docker tag 再 docker push

假设本地有：

myapp:v1

如果目标是企业 Registry，需要让镜像引用携带目标 Registry 与 Repository 名字：

docker tag myapp:v1 registry.company.com/team/myapp:v1

然后：

docker push registry.company.com/team/myapp:v1

docker tag 本身并不会重新复制所有 Layer 数据，它更像给本地镜像增加一个新的名称 / 引用。

---

二十八、Tag 命名有什么要求

Tag 常见格式：

latest
v1
v1.0
release-2026
release_2026

可以先记住：

最多 128 个字符

常见合法字符：

字母
数字
_
.
-

第一个字符不能是 . 或 -。

可以粗略记成：

[A-Za-z0-9_][A-Za-z0-9_.-]{0,127}

另外：

Tag 可以出现大写字母

但 Repository 命名通常要求小写，这两个规则不要混在一起。

---

二十九、docker logout 清除的是客户端登录凭据，而不是服务端用户信息

在理解 docker logout 时，需要先区分服务端保存的用户信息 和客户端保存的登录凭据。

对于 Registry 服务端来说，它需要维护的是用户身份以及对应权限，例如：

userA
↓
可以访问哪些 Repository
↓
是否具有 pull 权限
↓
是否具有 push 权限

也就是说，服务端需要知道：

当前这个用户是谁，以及这个用户能够执行哪些操作。

但是服务端并不一定需要长期维护一个类似：

userA 当前是否处于登录状态

这样的状态。

客户端在执行 docker login 并完成认证以后，会在本机保存后续访问 Registry 所需要的认证凭据，例如 credential 或 token。之后执行：

docker pull ...
docker push ...

时，请求会携带相应的认证信息，Registry 再根据这些信息确认客户端身份，并进一步检查当前用户是否具有对应操作权限。

因此可以把两侧的职责理解为：

客户端
↓
保存：
"我使用什么凭据证明自己的身份"

服务端
↓
保存：
"这个用户是谁，以及这个用户拥有什么权限"

所以执行：

docker logout

时，核心操作并不是删除服务端用户，也不是简单地关闭一条 TCP 连接，而是：

找到本机保存的 Registry 认证凭据
        ↓
删除这份凭据
        ↓
后续请求无法继续直接使用原来的身份信息
        ↓
需要时重新执行登录认证

因此：

docker login
→ 在客户端本地保存后续访问 Registry 所需要的认证凭据

docker logout
→ 删除客户端本地保存的这份认证凭据

而 Registry 服务端原本保存的用户账号、身份信息以及权限关系通常仍然存在。

所以这里最核心的认知就是：

服务端保存"用户是谁、用户能做什么"，客户端保存"以后拿什么证明自己是谁"；docker logout 主要清理的是客户端这一侧保存的登录凭据。

---

三十、再纠正一个细节：并不是所有 Docker 命令都完全走同一条路径

对于 Docker 的大部分命令，我们都可以沿用前面已经建立的客户端---服务器模型。

例如：

docker ps
docker run nginx
docker pull nginx
docker push myapp:v1

用户首先通过 docker CLI 输入命令：

用户
 ↓
docker CLI
 ↓
解析命令行参数
 ↓
通过 Docker API
 ↓
dockerd

docker CLI 主要负责提供用户操作入口，而真正涉及容器、镜像等资源管理的工作，主要由 Docker 服务端完成。

例如：

docker run nginx

可以理解成：

docker CLI
 ↓
告诉 dockerd：
"启动一个 nginx 容器"
 ↓
dockerd / containerd
 ↓
完成后续容器创建与启动

而：

docker pull nginx

则可以理解成：

docker CLI
 ↓
告诉 dockerd：
"我要拉取 nginx 镜像"
 ↓
dockerd / containerd
 ↓
访问远程 Registry
 ↓
获取 Manifest、Config、Layers

所以这里其实存在两条通信链：

用户
 ↓
docker CLI
 ↓
dockerd

以及：

dockerd / containerd
 ↓
远程 Registry

不过 docker login 和 docker logout 需要额外注意一点。

执行：

docker login

的目的，是完成对 Registry 的身份认证。

认证成功之后，Docker 还需要把认证凭据保存在当前这台客户端机器上，这样以后再执行：

docker pull
docker push

时，就可以继续使用已经保存的身份信息访问 Registry，而不需要每次重新输入用户名和密码。

所以可以理解成：

docker login
 ↓
完成 Registry 身份认证
 ↓
认证成功
 ↓
把认证凭据保存到本机
 ↓
以后 pull / push 时继续使用

而：

docker logout

主要就是反过来：

找到本机保存的 Registry 凭据
 ↓
删除
 ↓
以后再访问需要认证的镜像资源时
需要重新登录

因此，login / logout 和普通 Docker 命令相比，多了一层：

本地认证凭据管理

最终可以把三个角色这样区分：

Docker CLI
→ 用户操作入口
→ 解析命令
→ 管理本地登录凭据

dockerd / containerd
→ 真正执行容器、镜像相关操作

Registry
→ 远程存储和分发镜像
→ 对 pull / push 等请求进行认证和授权

这样理解就不需要去死记：

所有 Docker 命令
都只是简单地从 CLI 转发给 dockerd

而应该理解为：

Docker CLI 始终是用户入口，但不同命令的具体职责不同。容器和镜像操作主要由服务端执行，而 login / logout 还涉及客户端本机认证凭据的保存与删除。

三十一、把整个知识链重新串起来

最后把本文所有内容重新压缩成一条主线。

程序部署需要：
可执行文件 + 动态库 + 配置文件 + 用户态依赖
   ↓
Docker Image
   ↓
镜像核心组成：
Manifest / Config / Layers
   ↓
Config
→ 应用默认怎么启动

Layers
→ 文件系统增量内容
→ 多层组合成 rootfs

Manifest
→ 描述该镜像使用哪个 Config、哪些 Layers
   ↓
镜像需要远程分发
   ↓
Registry
   ↓
Repository + Tag
   ↓
Manifest / Image Index
   ↓
Digest
   ↓
Config / Layer Blob
   ↓
内容寻址 + 层复用
   ↓
减少重复存储与重复网络传输

如果是多平台镜像：

Tag
 ↓
Image Index
 ↓
linux/amd64 → Manifest A
linux/arm64 → Manifest B
...
 ↓
具体 Manifest
 ↓
Config + Layers

如果真正启动容器：

镜像内容
+
Image Config
+
docker run 参数
   ↓
Runtime Config
   ↓
OCI Bundle
   ↓
shim
   ↓
runc
   ↓
Linux Kernel
   ↓
容器进程

如果是 Windows 上运行 Linux Container：

Windows
 ↓
WSL2 / Linux 虚拟化环境
 ↓
Linux Kernel
 ↓
Docker Engine
 ↓
Linux Container

最后再看常用命令：

docker login
→ 获取 / 保存 Registry 凭据

docker pull
→ 根据 Tag / Digest 定位 Manifest，并按需下载镜像内容

docker push
→ 上传缺失内容，再提交 Manifest 与 Tag 关系

docker logout
→ 删除本地 Registry 凭据

到这里，Docker 镜像、Registry、Digest、多平台镜像以及常见仓库命令就不再是几个孤立术语，而是已经形成了一套完整的心智模型。

---
