【Linux指南】动静态库系列（八）：ELF 加载与进程地址空间：程序还没运行，为什么已经有地址

文章目录

- 一、程序还没运行，为什么会有地址
- 二、逻辑地址、虚拟地址先通俗理解
- [三、ELF Header 中的入口地址](#三、ELF Header 中的入口地址)
- [四、Program Header Table：加载视图](#四、Program Header Table：加载视图)
- [五、Segment 如何初始化进程地址空间](#五、Segment 如何初始化进程地址空间)
- [六、mm_struct 和 vm_area_struct 通俗理解](#六、mm_struct 和 vm_area_struct 通俗理解)
- [七、为什么 FileSiz 和 MemSiz 可能不同](#七、为什么 FileSiz 和 MemSiz 可能不同)
- 八、INTERP：动态链接器在哪里
- [九、_start 为什么先于 main](#九、_start 为什么先于 main)
- [十、__libc_start_main 做什么](#十、__libc_start_main 做什么)
- 十一、动态链接发生在什么时候
- 十二、一个完整观察实验
- 十三、这一篇和动态库有什么关系
- 十四、总结

前面我们讲了 ELF 文件格式、符号表和重定位。链接器生成最终可执行文件后，接下来就轮到操作系统加载它。

这里有一个很有意思的问题：一个 ELF 程序还在磁盘上，没有被加载到内存中，它里面为什么已经有地址？readelf -h 为什么能看到入口地址？objdump -d 反汇编时左边为什么也有地址？

这篇文章就来讲 ELF 加载与进程地址空间的关系。

一、程序还没运行，为什么会有地址

我们先看一个命令：

bash 复制代码

readelf -h main

输出里会有一项：

text 复制代码

Entry point address: 0x401050

再反汇编：

bash 复制代码

objdump -d main | less

你会看到类似：

text 复制代码

0000000000401050 <_start>:
  401050: ...

程序还在磁盘上，为什么已经有 0x401050 这样的地址？

原因是：

text 复制代码

ELF 文件在生成时，已经按照未来进程地址空间中的布局进行了统一编址。

这个地址不是磁盘物理地址，也不是当前已经存在的物理内存地址，而是程序未来运行时使用的虚拟地址或逻辑地址布局。

二、逻辑地址、虚拟地址先通俗理解

现代操作系统不会让进程直接使用物理内存地址。每个进程看到的是自己的虚拟地址空间。

可以把虚拟地址空间理解为：

text 复制代码

操作系统给每个进程提供的一套"假想的连续地址世界"。

进程认为自己拥有从低地址到高地址的一整套空间，里面有：

text 复制代码

代码区
数据区
堆
共享区
栈
内核相关映射

但这些虚拟地址最终要通过页表转换成真实物理地址。

ELF 文件中的地址，描述的是未来进程虚拟地址空间中的布局。

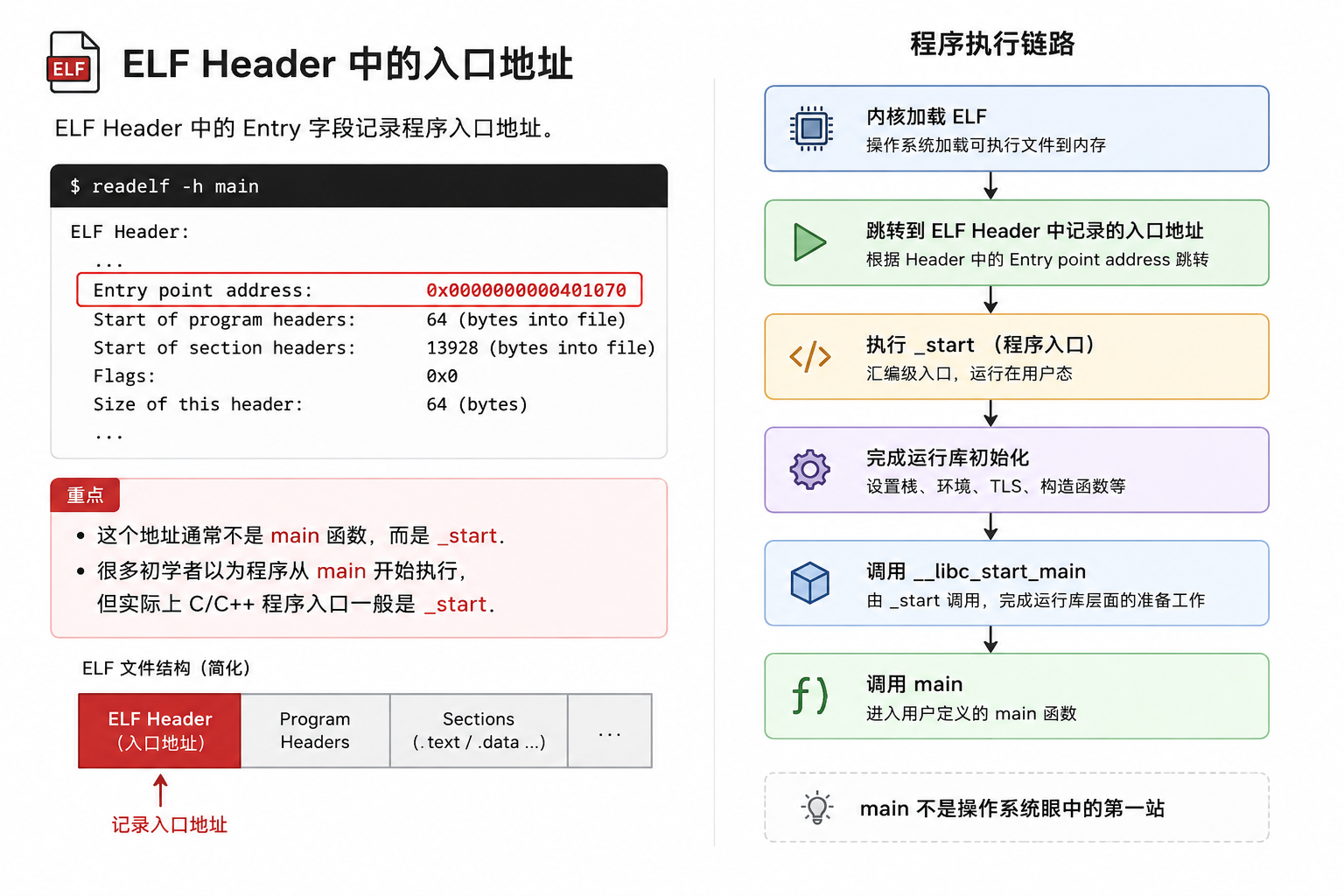

ELF Header 中的 Entry 字段记录程序入口地址。

查看命令：

bash 复制代码

readelf -h main

重点字段：

text 复制代码

Entry point address

这个地址通常不是 main 函数，而是 _start。

很多初学者以为程序从 main 开始执行，但实际上 C/C++ 程序入口一般是 _start。

执行链路大致是：

text 复制代码

内核加载 ELF
-> 跳转到 ELF Header 中记录的入口地址
-> 执行 _start
-> 完成运行库初始化
-> 调用 __libc_start_main
-> 调用 main

所以 main 不是操作系统眼中的第一站。

ELF 中有两个重要视图：

text 复制代码

Section Header Table：链接视图
Program Header Table：加载视图

链接器处理目标文件时更关心 section；操作系统加载可执行程序时更关心 segment。

查看 Program Header Table：

bash 复制代码

readelf -l main

你会看到类似：

text 复制代码

Program Headers:
  Type           Offset   VirtAddr   FileSiz  MemSiz  Flags
  LOAD           ...      ...        ...      ...     R E
  LOAD           ...      ...        ...      ...     RW
  INTERP         ...

其中 LOAD 段表示需要加载到内存的部分。

Flags 表示权限：

text 复制代码

R：可读
W：可写
E：可执行

例如：

text 复制代码

R E：代码相关区域，可读可执行
RW：数据相关区域，可读可写

五、Segment 如何初始化进程地址空间

每个 LOAD segment 都描述了一段将来要映射到进程地址空间的区域。

它通常包含：

text 复制代码

文件偏移 Offset
虚拟地址 VirtAddr
文件中大小 FileSiz
内存中大小 MemSiz
权限 Flags
对齐 Align

操作系统加载程序时，会根据这些信息创建进程地址空间中的内存区域。

例如：

text 复制代码

某个 LOAD segment：
从 ELF 文件偏移 X 处读取 FileSiz 字节；
映射到进程虚拟地址 VirtAddr；
内存区域大小为 MemSiz；
权限为 R E 或 RW。

这就是为什么课件里会提到：进程的 mm_struct、vm_area_struct 初始化信息来自 ELF 的 segment。

六、mm_struct 和 vm_area_struct 通俗理解

Linux 内核中，每个进程都有自己的地址空间描述。

可以粗略理解：

text 复制代码

mm_struct：描述整个进程地址空间
vm_area_struct：描述地址空间中的一段连续区域

比如一个进程中可能有多个 VMA：

text 复制代码

代码段 VMA：可读可执行
数据段 VMA：可读可写
堆区 VMA：可读可写，可增长
共享库 VMA：映射动态库
栈区 VMA：可读可写

ELF 的 Program Header Table 告诉内核：应该创建哪些初始 VMA，它们的起始地址、结束地址、权限是什么。

所以：

text 复制代码

进程虚拟地址空间不是凭空来的，它的一部分初始布局来自 ELF 的加载信息。

七、为什么 FileSiz 和 MemSiz 可能不同

在 Program Header Table 中，经常会看到：

text 复制代码

FileSiz
MemSiz

FileSiz 是文件中实际占用的大小，MemSiz 是加载到内存后需要的大小。

它们可能不同，典型原因就是 .bss。

未初始化的全局变量不需要在磁盘文件中保存一堆 0，只需要记录需要多大空间。加载到内存时，操作系统再把对应区域清零。

例如：

c 复制代码

int g_arr[1024 * 1024];

如果它未初始化，没必要在可执行文件里真的保存 4MB 的 0。

这就是 .bss 能节省磁盘空间的原因。

八、INTERP：动态链接器在哪里

在 readelf -l main 中，你可能看到：

text 复制代码

INTERP
[Requesting program interpreter: /lib64/ld-linux-x86-64.so.2]

这表示当前程序需要动态链接器参与加载。

对于动态链接程序来说，内核加载可执行文件后，还要让动态链接器加载程序依赖的共享库，完成符号解析和重定位。

这个动态链接器通常是：

text 复制代码

/lib64/ld-linux-x86-64.so.2

它是动态库运行期加载的关键角色。

九、_start 为什么先于 main

C 程序不是直接从 main 开始。

在 main 之前，还需要做很多初始化工作，例如：

设置初始栈环境。
准备命令行参数和环境变量。
初始化 C 运行库。
处理动态链接相关工作。
调用全局构造函数。
最后再进入 main。

_start 是程序真正的入口点之一。它通常由 C 运行时或链接器提供。

反汇编时可以看到 _start 中会间接调用 __libc_start_main，再由它调用 main。

十、__libc_start_main 做什么

__libc_start_main 是 glibc 提供的重要函数。

它大致负责：

text 复制代码

初始化运行环境
处理 argc/argv/envp
调用初始化函数
调用 main
处理 main 的返回值
最终退出进程

所以，从用户角度看，程序从 main 开始；从系统加载角度看，main 已经是初始化完成后的阶段。

十一、动态链接发生在什么时候

对于动态链接程序，启动过程中还要加载依赖的 .so。

大致流程可以理解为：

text 复制代码

内核读取 ELF Header
-> 根据 Program Header Table 加载主程序
-> 找到 INTERP 指定的动态链接器
-> 动态链接器加载依赖的共享库
-> 完成必要的符号解析和重定位
-> 进入程序运行时初始化
-> 调用 main

这也解释了为什么动态库找不到时，程序甚至还没进入 main 就失败。

因为 main 之前，动态链接器就必须先解决依赖库加载问题。

十二、一个完整观察实验

准备一个简单程序：

c 复制代码

#include <stdio.h>

int g_val = 10;
int g_uninit;

int main()
{
    printf("hello %d %d\n", g_val, g_uninit);
    return 0;
}

编译：

bash 复制代码

gcc main.c -o main

观察 ELF Header：

bash 复制代码

readelf -h main

观察 Program Header：

bash 复制代码

readelf -l main

观察 section：

bash 复制代码

readelf -S main

观察入口附近代码：

bash 复制代码

objdump -d main | less

查看动态依赖：

bash 复制代码

ldd main

你可以重点观察：

text 复制代码

Entry point address
INTERP
LOAD segment
Section to Segment mapping
_start
__libc_start_main

十三、这一篇和动态库有什么关系

动态库加载也发生在进程地址空间中。

主程序是 ELF，动态库 .so 也是 ELF。操作系统和动态链接器都要根据 ELF 中的 segment 信息，把它们映射到进程虚拟地址空间里。

所以理解主程序如何加载，是理解动态库如何映射的前提。

下一篇就会进入动态库加载：

text 复制代码

磁盘上的 libxxx.so
如何进入物理内存？
如何映射到每个进程的共享区？
多个进程为什么可以共享同一份动态库代码？

十四、总结

ELF 程序在磁盘上时就已经记录了未来运行时的地址布局，这些地址属于未来进程的虚拟地址空间视角。

ELF Header 记录入口地址，Program Header Table 描述如何加载 segment，内核据此初始化进程地址空间中的不同 VMA。

程序并不是直接从 main 开始，而是先进入 _start，经过运行库和动态链接相关初始化后，最终才调用 main。

理解这些内容后，我们就可以继续深入动态库加载与共享机制。
