JSM4435,一款 SOP‑8 封装‑30V 增强型 P‑Channel MOSFET

在电池供电、负载开关、电源路径管理的电路设计中,一颗性能均衡、稳定性强的 P 沟道 MOSFET,往往决定整套设备的效率、发热与安全。今天带大家深度解读杰盛微半导体(JSMSEMI)JSM4435,一款 SOP‑8 封装‑30V 增强型 P‑Channel MOSFET,看看它如何解决工程师实际开发中的诸多痛点。

电子设备的内部世界,遍布无数微小的功率半导体器件。MOSFET 作为电压控制型开关,承担着电流通断、电源分配、故障保护的核心工作,小到蓝牙耳机、充电宝,大到工控主板、便携储能设备,几乎所有涉及电源管理的硬件产品,都离不开 MOSFET 的支撑。

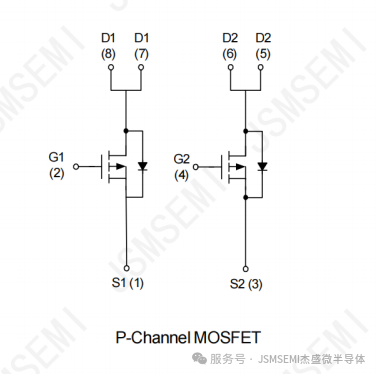

很多硬件工程师在做高边开关设计时,会遇到两难:选用 N 沟道 MOS 管做上管,需要额外增加自举、电荷泵驱动电路,BOM 元器件变多,PCB 布局难度上升;而 P 沟道 MOSFET 凭借自身特性,可直接用逻辑电平实现高边控制,大幅简化外围驱动,成为电池类产品的优选方案。杰盛微推出的JSM4435,‑30V P 沟道增强型 MOSFET,SOP‑8 封装,正是瞄准这一市场需求打造的功率器件,兼顾导通性能、开关特性与量产可靠性。

📋核心硬件参数,读懂器件硬实力

JSM4435 采用成熟沟槽工艺制造,器件完整规格来自杰盛微官方规格书 V1.1 版本,封装为通用 SOP‑8 贴片封装,适配主流 SMT 产线,方便硬件工程师选型替代与批量生产。

  • 漏源耐压 VDSS:‑30V,给 12V、24V 低压电池系统留有充足电压余量,抵御浪涌尖峰;

  • VGS=-10V 条件:连续漏极电流‑10A,典型导通电阻 RDS(ON)=13mΩ;

  • VGS=-4.5V 逻辑电平驱动:连续漏极电流‑6.0A,典型导通电阻 RDS(ON)=18mΩ。

很多工程师会重点关注逻辑电平驱动能力。部分 PMOS 器件必须‑10V 才能获得理想导通电阻,而 JSM4435 在‑4.5V 栅压下依然可以实现较低导通电阻,MCU、保护芯片的普通 IO 口就有机会直接驱动,降低驱动电路设计门槛。

规格书附带全套典型特性曲线,覆盖输出特性、转移特性、导通电阻、栅极阈值电压、栅极电荷、归一化导通电阻随温度变化曲线,为仿真、热评估、可靠性分析提供完整依据。

从曲线上可以观察到两个工程设计必须留意的关键点: 第一,导通电阻会随着结温升高而变大。器件温度越高,RDS(ON)上升,导通损耗随之增加,因此 PCB 布局时 SOP‑8 焊盘要做好散热铺铜,大电流应用下需要评估温升余量。 第二,栅极阈值电压受温度影响,低温环境阈值电压会变得更负;高温环境阈值抬升,硬件做宽温设计(‑40℃~125℃)时,必须充分考量全温度区间开关可靠性,避免低温无法完全导通、高温误开启的风险。

栅极电荷 QG曲线则用来评估开关损耗,栅电荷参数直接关系 MOSFET 开关速度,适合 PWM 开关、负载快速通断场景的仿真计算。

🔧封装与生产工艺,面向量产的完整设计

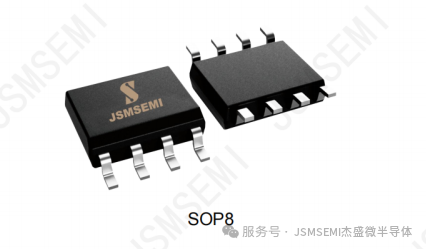

JSM4435 采用行业通用SOP‑8 贴片封装,规格书提供完整的外形尺寸图纸,包含俯视图、侧视图、引脚截面视图,标注 D、E、e、b、A、A1 等全部机械参数,硬件工程师可以直接依据文档绘制 PCB 封装库,减少建库出错风险。

对于贴片器件,回流焊工艺直接决定产品批量良率。杰盛微规格书中明确给出锡铅共晶、无铅两套回流焊温度曲线标准,同时定义存储环境要求。

✅存储条件:存储环境温度 10℃‑35℃,湿度 65%±15%,管控潮湿敏感等级,避免器件吸潮,防止过回流焊时出现分层、爆管问题。

✅回流焊关键指标(无铅工艺): 预热区间 150‑200℃,预热时间 60‑180 秒;峰值温度 260℃(+0/‑5℃),距离峰值 5℃区间维持 20‑40 秒;升降温速率严格控制,25℃升温至峰值总时长小于 6 分钟。

规范的焊接参数,能够帮助工厂 SMT 车间建立标准化作业,降低批量生产的失效概率。对于硬件企业来说,器件不仅仅要看电气参数,完整的封装图纸、存储、焊接指导文档,同样是产品能否顺利落地量产的重要保障。

💡多元应用场景,解决真实工程痛点

凭借‑30V 耐压、最大‑10A 电流、逻辑电平可驱动、SOP‑8 通用封装的综合优势,JSM4435 适配大量消费电子、工业小型设备的电源电路。

1、电池管理与保护板 BMS12V 锂电池组、便携储能、户外电源、电动玩具的保护回路。作为高边开关,控制充电、放电路径,出现过流、短路故障时快速切断回路。相比 N 沟道方案,P 沟道架构省去复杂驱动,简化 BOM 清单,适合空间有限的电池模组。

2、负载开关、电源路径切换智能硬件、物联网模块、主板子系统供电控制。待机状态切断子模块供电,降低整机静态功耗,延长电池续航;USB 接口热插拔、电源 OR‑ing 电路,实现多路电源之间的平滑切换。

3、小型 DC‑DC、PWM 控制电路低压转换电路,LED 驱动、小型电机控制回路,利用 P 沟道 MOSFET 做上管开关。‑4.5V 逻辑驱动特性,适配多数 3.3V/5V 系统的控制器输出。

4、小家电、工控板卡智能家居设备、安防主板、工业外设的电源通路,‑30V 耐压能够抵抗电源端的尖峰干扰,提升整机抗干扰能力。

⚠️工程设计小贴士: 1、大电流应用务必充分铺铜散热,评估结温,不能单纯参考 25℃常温参数; 2、虽然支持‑4.5V 逻辑驱动,电流接近 6A 满载时,导通电阻会上升,系统设计需要预留功率余量; 3、P 沟道 MOSFET 栅极要做好 ESD 防护,增加栅极电阻,抑制振荡,避免器件误触发。
