LiteOS-M 切换汇编逐行图解（4）：中断三件套与 HalTaskSchedule 触发

本文是切换汇编系列第四篇 。前三篇讲完了语法打底（第 1、2 篇）、首任务启动（第 3 篇）；本篇讲两件小事------但小事很关键：临界区怎么保护 （中断三件套）和任务怎么主动让出 CPU （HalTaskSchedule）。

工程限定 ：OpenHarmony LiteOS-M v3.0-LTS + STM32MP157 M4 独立启动（Cortex-M4 + 硬件 FPU，GCC + Makefile）。讲解对象仍是 LiteOS-M v3.0-LTS 的 los_dispatch.S，本工程一行未改。

文章目录

- 〇、先看地图：本篇三站路线图（整体）
- [一、第①站：临界区 = 会议室门禁（中断三件套）](#一、第①站：临界区 = 会议室门禁（中断三件套）)
- - [1.1 整体：什么是临界区？](#1.1 整体：什么是临界区？)
  - [1.2 局部：三段源码](#1.2 局部：三段源码)
  - [1.3 局部：逐段讲清](#1.3 局部：逐段讲清)
  - [1.4 局部：临界区典型用法](#1.4 局部：临界区典型用法)
  - [1.5 局部：为什么"存旧恢复旧"而不是"出来直接开中断"](#1.5 局部：为什么“存旧恢复旧”而不是“出来直接开中断”)
  - [1.6 局部：为什么进函数先 `mrs r0, PRIMASK` 再关？](#1.6 局部：为什么进函数先 mrs r0, PRIMASK 再关？)
- [二、第②站：`HalTaskSchedule` = 按门铃（触发切换）](#二、第②站：HalTaskSchedule = 按门铃（触发切换）)
- - [2.1 整体：三行触发一次切换](#2.1 整体：三行触发一次切换)
  - [2.2 局部：源码逐行](#2.2 局部：源码逐行)
  - [2.3 局部：两个值得较真的点](#2.3 局部：两个值得较真的点)
  - - [点 1：`bx lr` 后面的 `dsb/isb` 执行得到吗？](#点 1：bx lr 后面的 dsb/isb 执行得到吗？)
    - [点 2：抢占点在哪，恢复就精确到哪](#点 2：抢占点在哪，恢复就精确到哪)
  - [2.4 重点·一步一步看：从任务让出 CPU 到 PendSV 进场](#2.4 重点·一步一步看：从任务让出 CPU 到 PendSV 进场)
- [三、第③站：调用链（从 `LOS_TaskDelay` 到 `HalTaskSchedule`）](#三、第③站：调用链（从 LOS_TaskDelay 到 HalTaskSchedule）)
- - [3.1 整体：完整链路](#3.1 整体：完整链路)
  - [3.2 局部：一张表分清三件套 vs `HalTaskSchedule`](#3.2 局部：一张表分清三件套 vs HalTaskSchedule)
- 四、小结：本篇你该带走的三句话

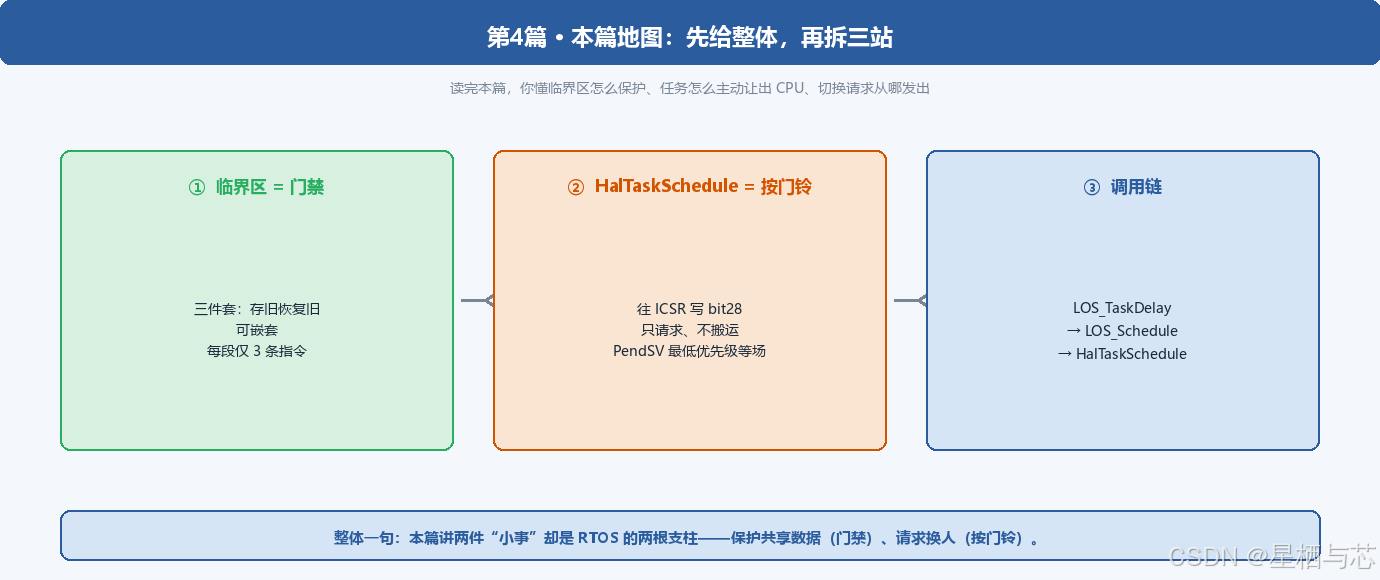

〇、先看地图：本篇三站路线图（整体）

读完本篇，你应该能回答三个问题：

临界区是什么？中断三件套（Lock/UnLock/Restore）为什么只有 3 条指令，却撑起了 RTOS 的共享数据保护？
任务主动让出 CPU 时，HalTaskSchedule 只写了 3 行汇编，它到底做了什么？为什么说它只是"按门铃"？
从 LOS_TaskDelay(200) 到真正切换，中间经过哪些函数？

本篇讲的两段汇编都很短------三件套每段 3 条指令，HalTaskSchedule 只有 6 行。但它们定义了 RTOS 的两个基本动作：先给整体，再一站一站拆。

第①站临界区 = 会议室门禁 ：三件套（HalIntLock / HalIntUnLock / HalIntRestore）是可嵌套的门禁，核心是"存旧恢复旧"。
第②站 HalTaskSchedule = 按门铃：只往 ICSR 写 bit28 挂起 PendSV，不立刻切换------PendSV 最低优先级，等 CPU 空才进场。
第③站调用链 ：从 LOS_TaskDelay 到 HalTaskSchedule 的完整路径。

一、第①站：临界区 = 会议室门禁（中断三件套）

1.1 整体：什么是临界区？

临界区（Critical Section）就是读写共享数据的代码段。共享数据是多任务都能碰的变量或结构体------比如任务就绪队列、定时器链表、全局计数器。

为什么进临界区要关中断？因为中断服务程序也可能读写这些共享数据。如果任务 A 正在改链表，中途被中断 B 打断，B 也去改同一条链表，指针就可能指向一片混乱------这就是竞态条件（Race Condition）。

三件套的作用不是"永远禁止中断"，而是"在执行共享数据操作的那一小段时间里，保证不被打断"；操作做完立刻恢复原来的中断状态。

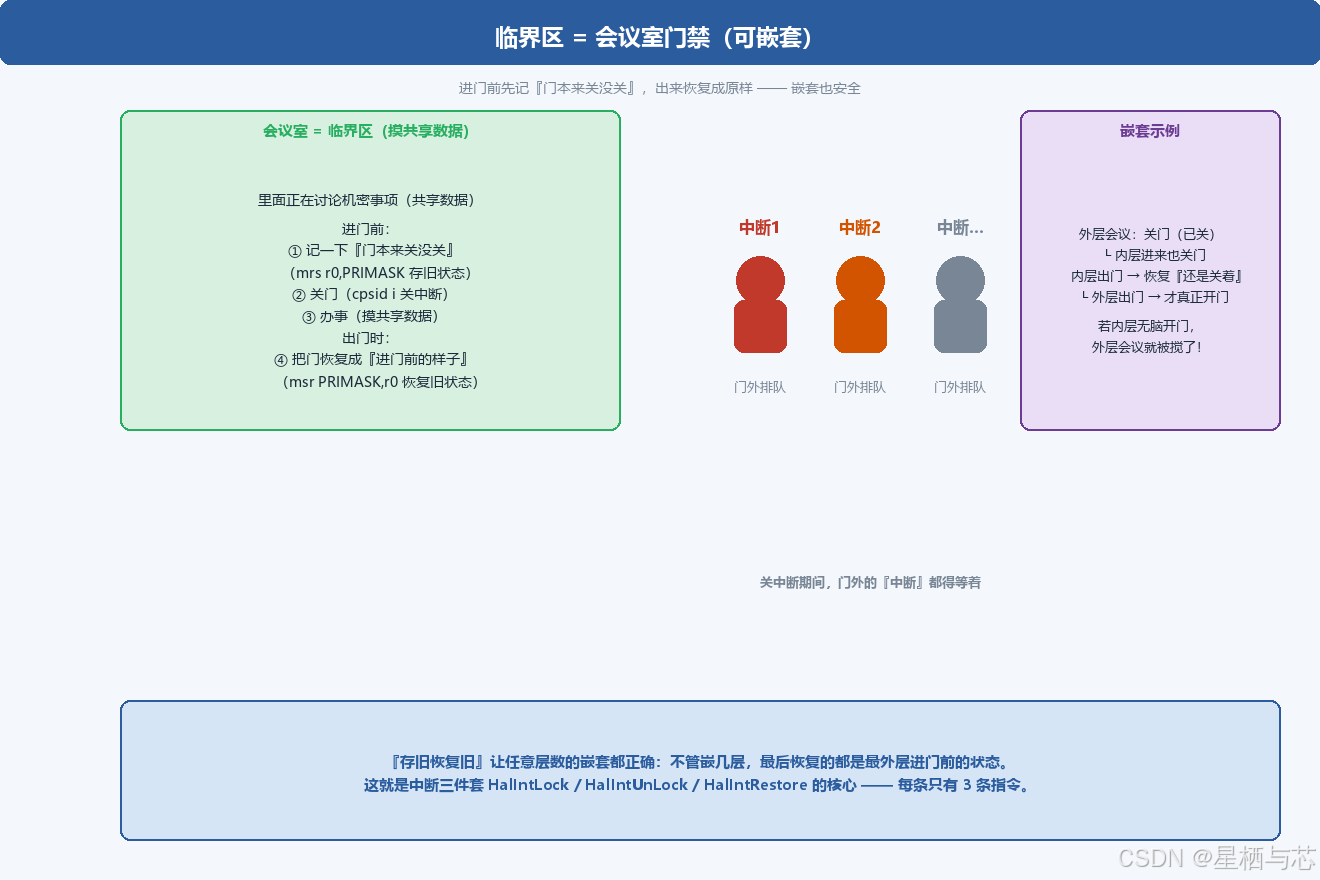

【类比·会议室】临界区是会议室，共享数据是桌上的机密文件。中断是门外要进来办事的人。关中断就是暂时关门，等会议（共享数据操作）结束再恢复门禁。

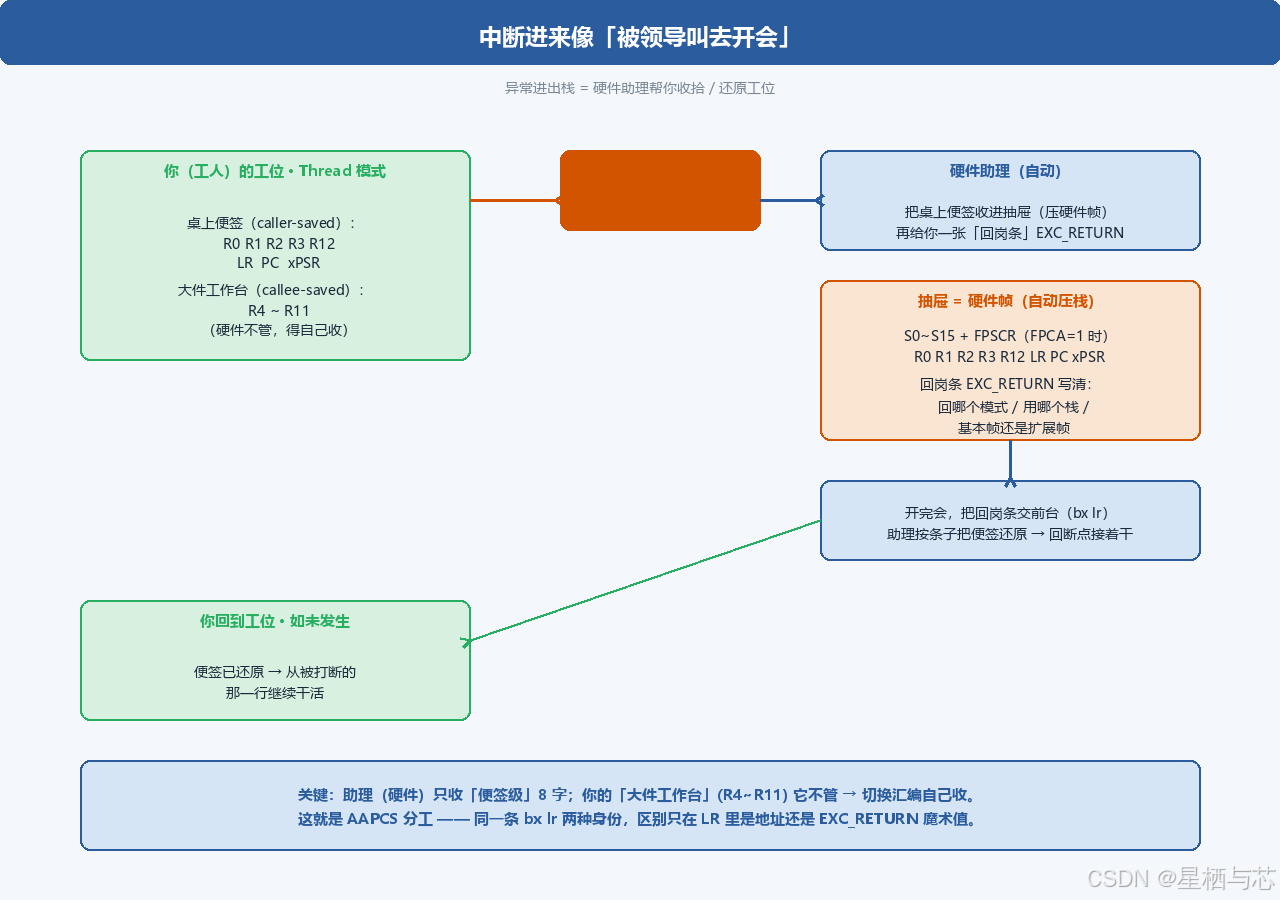

这张图顺便解释了一件事：中断进来时，硬件会自动把 caller-saved 那批"便签级"寄存器压栈；切换汇编只需要补存 callee-saved 这些"大件工作台"。 critical section 本身只需要关中断，不用手动存寄存器------因为真正切换时，HalPendSV 会处理寄存器保存。

1.2 局部：三段源码

asm 复制代码

HalIntLock:                @ UINT32 HalIntLock(void)
    mrs  r0, PRIMASK       @ r0 = 关之前的中断状态（这就是 C 侧拿到的返回值）
    cpsid i                @ 关中断
    bx   lr

HalIntUnLock:              @ VOID HalIntUnLock(void)
    mrs  r0, PRIMASK       @ 返回旧状态（接口对称，一般不用）
    cpsie i                @ 开中断
    bx   lr

HalIntRestore:             @ VOID HalIntRestore(UINT32 val)
    msr  PRIMASK, r0       @ 恢复成调用者传来的状态
    bx   lr

三段各 3 条指令，是全文件最短的函数。但定义了 RTOS 临界区的标准姿势。

1.3 局部：逐段讲清

HalIntLock（关中断，返回旧状态）：

mrs r0, PRIMASK：读当前的 PRIMASK（中断是不是已经关了）放进 r0。
cpsid i：关中断（PRIMASK=1）。
bx lr：返回，C 侧从 r0 拿到"关之前的状态"。

HalIntUnLock（开中断）：

接口对称也返回旧状态，但一般不用------HalIntRestore 更安全。
cpsie i 是开中断的专用指令，比 msr primask 顺手。

HalIntRestore（恢复成指定状态）：

调用者（C 侧）把要恢复的状态通过 r0 传进来。
msr PRIMASK, r0：写回 PRIMASK。

1.4 局部：临界区典型用法

C 侧的标准姿势：

c 复制代码

UINT32 intSave = LOS_IntLock();   /* 进临界区：关中断，旧状态存局部变量 */
/* ... 摸共享数据 ... */
LOS_IntRestore(intSave);          /* 出临界区：恢复成"进来之前"的样子 */

1.5 局部：为什么"存旧恢复旧"而不是"出来直接开中断"

因为临界区可能嵌套：

复制代码

外层：LOS_IntLock() → 关中断，intSave1 = 1（外面已经关了）
    内层：LOS_IntLock() → 关中断，intSave2 = 1（还是关着的）
    内层：LOS_IntRestore(intSave2=1) → 恢复成关着的，对！
外层：LOS_IntRestore(intSave1=1) → 恢复成关着的，对！

如果内层不管三七二十一开中断（cpsie i），外层的保护就被捅破了------别的中断可能进来踩共享数据。"存旧恢复旧"让嵌套天然正确，不管嵌几层，最后恢复的都是最外层进之前的状态。

【类比·会议室嵌套】会议室里正在开会（外层临界区，门已关），又有个人进来借东西（内层临界区）。内层办完要出门------如果无脑开门，门外排队的人（中断）一拥而入，把外层会议搅了。正确做法是内层出门时把门"恢复成进来前的样子"（还是关着），等外层自己办完再开门。

1.6 局部：为什么进函数先 `mrs r0, PRIMASK` 再关？

因为 AAPCS 规定 r0 是返回值寄存器 ------（AAPCS 就是 ARM 函数调用的约定，规定返回值放 r0）------bx lr 返回到 C 时，C 代码从 r0 取返回值，所以旧 PRIMASK 必须放进 r0。这是 AAPCS 与中断控制的接口约定。

【一句话】三件套每段只有 3 条指令，核心是"存旧恢复旧"；r0 既是返回值寄存器，又是 PRIMASK 快照的载体------AAPCS 和异常控制在此汇合。

二、第②站：`HalTaskSchedule` = 按门铃（触发切换）

2.1 整体：三行触发一次切换

任务主动让出 CPU（比如调了 LOS_TaskDelay(200)）时，最终会调到 HalTaskSchedule。它干的事很简单------按一下 PendSV 的门铃（往 ICSR 写 bit28）。

按了门铃不一定立刻有人应门------PendSV 是最低优先级异常（第 3 篇讲过），要等 CPU 空下来（没有更高优先级中断在跑、中断没被屏蔽）才进场。这个"排队等场"是铁律④的设计意图：切换永远让路给外设中断。

【类比·按门铃】HalTaskSchedule 像按 PendSV 的门铃------按了（写 ICSR bit28）就挂起请求，但 PendSV 是最低优先级，要等所有"客户"（外设中断）办完事才轮到它进场搬运。这保证搬运现场的过程不会被外设中断打断。

2.2 局部：源码逐行

asm 复制代码

HalTaskSchedule:
    ldr  r0, =OS_NVIC_INT_CTRL     @ r0 = 0xE000ED04（ICSR）
    ldr  r1, =OS_NVIC_PENDSVSET    @ r1 = 0x10000000（bit28）
    str  r1, [r0]                  @ 写 1 挂起 PendSV------"我要切任务"
    bx   lr
    dsb
    isb

ldr r0, =OS_NVIC_INT_CTRL：字面量池读 ICSR 地址（0xE000ED04）。
ldr r1, =OS_NVIC_PENDSVSET：字面量池读"挂起位"（0x10000000，bit28）。
str r1, [r0]：往 ICSR 写这个值------bit28=1 就是把 PendSV 挂起（pending）。

写完并不立刻切------PendSV 作为最低优先级异常，要等 CPU 空下来（当前没有更高优先级异常在跑、中断没被屏蔽）才进场。这个"排队等场"正是铁律④的设计意图。

2.3 局部：两个值得较真的点

点 1：`bx lr` 后面的 `dsb/isb` 执行得到吗？

通常执行不到------本函数跑在 Thread 模式、中断一般开着，str 写完的下一个指令边界 PendSV 就可能抢占进来，bx lr/dsb/isb 成了摆设。

这是防御性尾巴：万一某天有人在关中断环境调它（PendSV 排队等开中断），返回后紧跟屏障能确保挂起请求对内核可见后才继续。删了大概率没事，留着肯定无害------读内核源码，这种"貌似多余"的指令先别急着判死刑。

【类比·防御性尾巴】像出门随身带伞------平时用不上（晴天 PendSV 抢着进场），但万一哪天暴雨（关中断环境调它），有伞不至于淋湿。删了大概率没事，留着肯定无害。

点 2：抢占点在哪，恢复就精确到哪

无论 PendSV 是在 str 后抢进来、还是等 bx lr 之后才进场，被切走的任务快照都由硬件 + HalPendSV 完整保存；等它下次被调回，从当初被打断的那条指令继续------调度器对"切没切、何时切"的细节无需关心。

这是 RTOS 的一个重要特性：任务切换对被切走的任务是透明的------它不知道自己被切走过，下次恢复从断点继续，像什么都没发生。

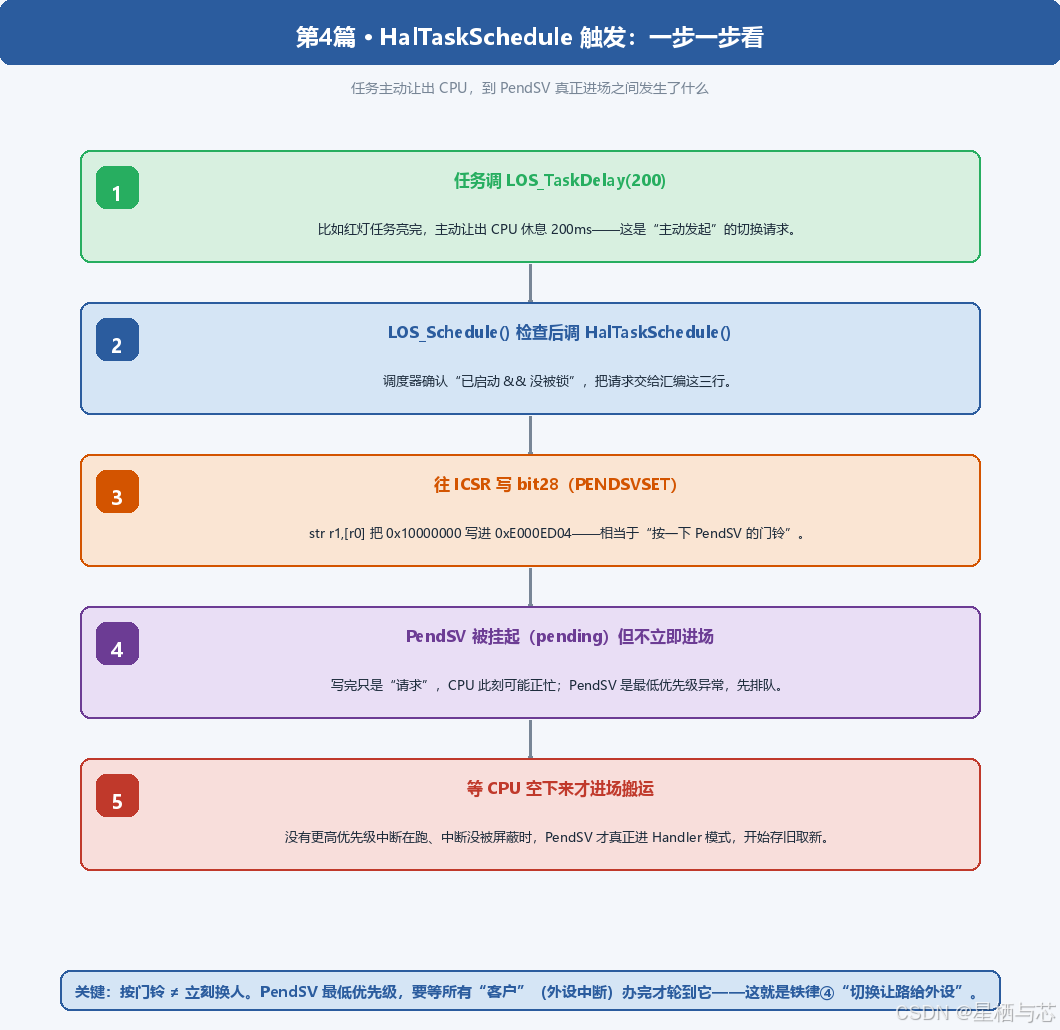

2.4 重点·一步一步看：从任务让出 CPU 到 PendSV 进场

把这张图的结论变成三句话：

任务主动让出 CPU（如 LOS_TaskDelay(200)）。
LOS_Schedule() 检查调度器状态后调 HalTaskSchedule()。
HalTaskSchedule 往 ICSR 写 bit28 挂起 PendSV，但不立刻切换；PendSV 等 CPU 空了才进场------这就是"按门铃 ≠ 立刻换人"。

【一句话】HalTaskSchedule 只是按门铃：往 ICSR 写 bit28 挂起 PendSV，真正的搬运在下一篇 HalPendSV 里完成。

三、第③站：调用链（从 `LOS_TaskDelay` 到 `HalTaskSchedule`）

3.1 整体：完整链路

讲个完整链路，帮你看清 HalTaskSchedule 在哪一步被调到。

任务里调 LOS_TaskDelay(200)：

c 复制代码

/* los_sched.c */
VOID LOS_Schedule(VOID)
{
    if (g_taskScheduled && LOS_CHECK_SCHEDULE) {
        HalTaskSchedule();      /* ← 就是这里调到汇编 */
    }
}

LOS_TaskDelay → 把自己挂进定时器链表（200ms 后唤醒）→ 调 LOS_Schedule。
LOS_Schedule 检查"调度器已启动 && 没被锁"→ 调 HalTaskSchedule。
HalTaskSchedule 往 ICSR 写 bit28，挂起 PendSV。
PendSV 等场进场（第 5 篇的 HalPendSV）→ 搬运现场。

整条链路的"请求开关"就是 HalTaskSchedule 这三行------它不搬运现场，只负责"按门铃"，真正的搬运在第 5 篇。

3.2 局部：一张表分清三件套 vs `HalTaskSchedule`

	中断三件套	HalTaskSchedule
什么时候用	马上要摸共享数据	任务主动让出 CPU
做了什么	关/开/恢复中断	往 ICSR bit28 写 1，挂起 PendSV
是否立即切换	不切换任务	不立即切换（只是请求）
关键原则	存旧恢复旧，可嵌套	PendSV 最低优先级，等 CPU 空才进场
类比	会议室门禁	按门铃

【一句话】三件套保护"当前任务里的共享数据操作"不被打断；HalTaskSchedule 请求"换个任务来跑"。两件事经常连着出现（先保护共享数据，再决定让出 CPU），但职责完全不同。

四、小结：本篇你该带走的三句话

中断三件套的核心是"存旧恢复旧"：进临界区前先读 PRIMASK 存进 r0（返回值），出来时恢复成"进来前的样子"------这让嵌套天然正确，不会捅破外层的保护。
HalTaskSchedule 只是按门铃 ：往 ICSR 写 bit28 挂起 PendSV，不立刻切------PendSV 最低优先级，要等 CPU 空下来才进场，这保证搬运现场不被外设中断打断（铁律④）。
三件套每段都只有 3 条指令 ：mrs 读状态 + cpsid/cpsie 开关 + bx lr 返回------这是 RTOS 临界区的最小实现，简单到不能再简。

下篇预告 ：《LiteOS-M 切换汇编逐行图解（5）：HalPendSV 任务切换的现场搬运（五阶段逐行）》------逐行讲透 HalPendSV 的存旧取新（r12 顺势落进 uwPriMask 槽、204 字节栈帧几何与 TaskContext 逐槽对齐、源码里那行冗余指令为何等价于 NOP）。再下一篇《（6）：一次完整调度接力与调试实战》用一次 LOS_TaskDelay(200) 的完整旅程把四函数串成接力，并给出 objdump/GDB 实战验证，全系列收官。
