ZYNQ学习笔记4-ZYNQ的SD卡控制器2

一、简介

本节主要分析一个SD卡读写程序。程序简单的完成FATFS文件系统对SD卡进行写入和读出校验。

二、程序设计

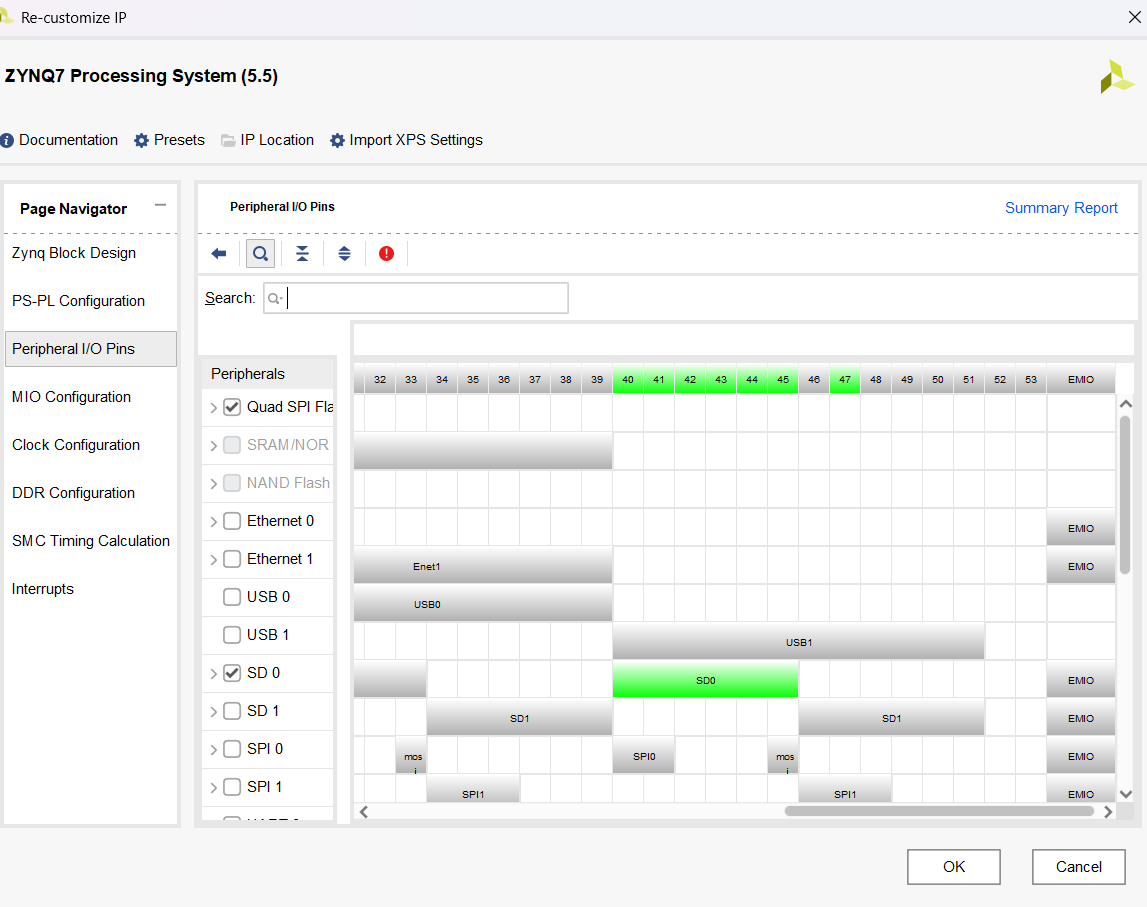

使用PS端SD卡首先要在VIVADO软件中根据板卡实际情况选中SD卡外设如下图：

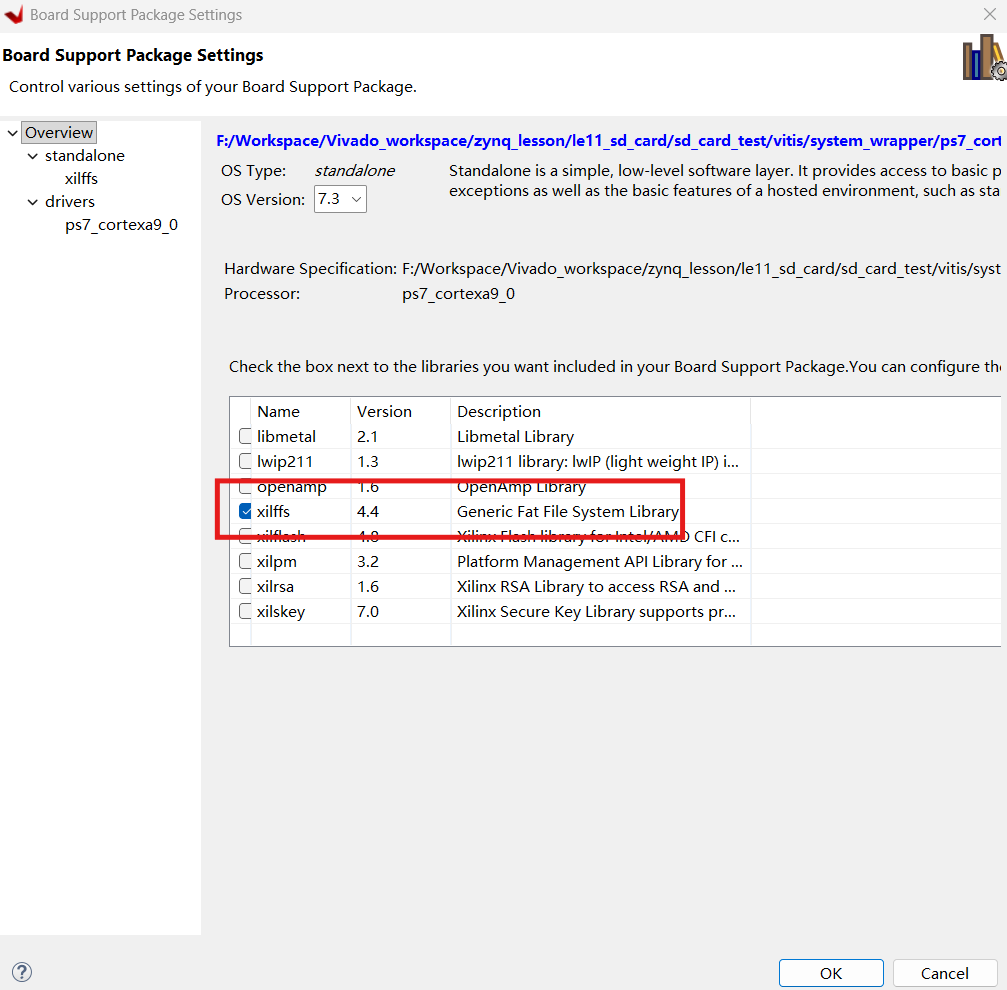

导出硬件设置到VITIS，在BSP中选中xilff：

程序全文如下：

cs 复制代码

#include "xparameters.h"
#include "xil_printf.h"
#include "ff.h"
#include "xdevcfg.h"
TCHAR *Path = "0:/";
int main()
{


		FATFS fs0;      /* Work area (filesystem object) for logical drives */
	    FIL  fdst;      /* File objects */
	    BYTE wbuffer[]="this is a write operation test. \r\n";   /* File copy buffer */
	    BYTE wbuffer2[]="hello world! \r\n";
	    BYTE rbuffer[1000];
	    FRESULT fr;          /* FatFs function common result code */
	    UINT br,bw;         /* File read/write count */
	    BYTE work[FF_MAX_SS];

	    /* Give work areas to each logical drive */
	    fr = f_mount(&fs0, "0:", 0);

	    if(fr != FR_OK){
	    	 fr = f_mkfs(Path, 0, 0,work, sizeof work);
	    	 if(fr != FR_OK)xil_printf("SD mount NOT found!\r\n!");
	    	 else{
	    		 fr = f_mount(&fs0, "0:", 0);
	    		 if(fr != FR_OK){
	    			 xil_printf("SD initial done but mount failed!\r\n!");
	    		 }
	    		 else
	    			 xil_printf("SD mount successes\r\n!");
	    	 }
	    }
	    else xil_printf("SD mount successed\r\n!");

	    fr = f_open(&fdst, "test.txt", FA_WRITE | FA_CREATE_ALWAYS);
	    if ((fr != FR_OK)) xil_printf("SD open failed\r\n!");
	    else xil_printf("SD open file successes\r\n!");
	    br = strlen(wbuffer);
	    fr = f_write(&fdst, wbuffer, br, &bw);          /* Write it to the destination file */
	    f_lseek(&fdst,100);
	    br = strlen(wbuffer2);
	    fr = f_write(&fdst, wbuffer2, br, &bw);
	    f_close(&fdst);									//必须要有close操作
	    f_open(&fdst,"test.txt",FA_READ);
	    fr = f_read(&fdst, rbuffer, br, &bw);
	    f_close(&fdst);
	    f_unmount(Path);

	    for (;;) ;

}

三、程序分析

由于SD卡读写程序采用了FATFS 文件系统，其包含的API函数因为比较复杂，做深度分析困难。从使用角度来看，实际上只需要知道API函数实现的功能是什么，怎么使用即可，不知道这个功能怎么一步一步实现的并不影响调用，为了避免盲目分析浪费时间，本文只分析函数的使用方式，不再进一步分析函数如何实现。

3.1、程序流程分析

和其他外设类似，SD卡先挂载，然后写入，最后读出。首先函数通过f_mount函数挂载SD卡。挂载程序执行后程序会检查挂在是否成功，如果不成功会尝试通过f_mkfs函数对SD卡进行格式化，格式化之后再尝试挂载。挂载结束后，执行f_open函数打开txt文件，如果没有找到txt文件系统会创建该文件。完成打开文件操作后利用f_write写入像写入的字符串，由于f_write函数需要写入长度的变量所以先调用strlen库函数检测写入字符串的长度。本次要分两次写入所以还调用了f_lseek调整写入的位置。然后故技重施再次测量长度，和写入新的字符串。把第二行字符串写入之后关闭文件（注意必须要有此操作，否则字符串写不进去）。关闭后再次打开文件，打开文件后调用f_read函数读出字符串，然后再次调用f_close函数关闭文件，最后用f_unmount函数进行注销操作。

3.2、相关函数分析

f_mount函数

f_mount 函数用于挂载SD卡，为 FatFs 模块提供工作区。函数原型如下：

cpp 复制代码

FRESULT f_mount (
  FATFS*       fs,    /* [IN] Filesystem object */
  const TCHAR* path,  /* [IN] Logical drive number */
  BYTE         opt    /* [IN] Initialization option */
);

挂载的作用就是用来注册工作区。其具有三个形参：

fs：工作区地址，类似于其他外设的设备句柄，保存FAT 表信息，当前目录信息，锁状态，其他文件系统运行状态等信息。

path：逻辑驱动器，一般SD卡是0：

opt：挂载类型。0：延迟挂载。只登记，不真正检查物理盘。1：强制立即挂载。现在就检查物理盘、找 FAT 文件系统。

f_mkfs函数

f_mkfs用于格式化SD卡，函数原型如下：

cpp 复制代码

FRESULT f_mkfs (
  const TCHAR* path,   /* [IN] Logical drive number */
  const MKFS_PARM* opt,/* [IN] Format options */
  void* work,          /* [-]  Working buffer */
  UINT len             /* [IN] Size of working buffer */
);

path ：逻辑驱动器，比如 "0:"、"0:/"。不写驱动器号则用默认盘。

opt ：格式化选项，BYTE 类型。常用值：FM_FAT、FM_FAT32、FM_EXFAT、FM_ANY、 FM_SFD。传 0 一般表示默认。

au ：簇大小，单位字节。传 0 表示让函数根据卷大小自动选择。

Work：工作缓冲区指针。格式化过程中会用它做临时数据缓冲。

len ：工作缓冲区大小，单位字节。至少需要 FF_MAX_SS（通常是 512 或 4096）。越大格式化越快

f_open函数

f_open 是 FatFs 中用于打开或创建文件的核心函数。原型如下：

cpp 复制代码

FRESULT f_open (
    FIL* fp,            /* 指向空白文件对象的指针 */
    const TCHAR* path,  /* 文件路径 */
    BYTE mode           /* 打开模式标志 */
);

返回值：FRESULT 类型，FR_OK 表示成功，其他值表示各种错误。

mode 标志详解

mode 分为两类：访问模式 和打开模式 。必须至少指定一个访问模式（FA_READ 或 FA_WRITE）。

访问模式

fp ：必须是一个已分配的 FIL 结构体变量。打开成功后，它代表被打开的文件，后续 f_read、f_write、f_close 等都要用它。
path ：文件路径，可包含驱动器号和目录，例如 "0:/dir/file.txt"。如果不写驱动器号，则使用默认驱动器。
mode：指定访问模式和打开方式，由多个标志按位或组成。

标志	含义
`FA_READ`	允许读
`FA_WRITE`	允许写

打开模式

标志	含义
`FA_OPEN_EXISTING`	打开已存在文件，若不存在则失败（默认，通常不显式写）
`FA_CREATE_NEW`	创建新文件，若已存在则返回 `FR_EXIST`
`FA_CREATE_ALWAYS`	创建新文件，若已存在则覆盖（截断为 0 字节）
`FA_OPEN_ALWAYS`	打开文件，若不存在则创建
`FA_OPEN_APPEND`	打开文件，若不存在则创建，并将文件指针移到末尾（用于追加）

常用组合

只读打开：FA_READ

只写打开并覆盖：FA_WRITE | FA_CREATE_ALWAYS

读写打开，不存在则创建：FA_READ | FA_WRITE | FA_OPEN_ALWAYS

创建新文件，存在则失败：FA_WRITE | FA_CREATE_NEW

追加写入：FA_WRITE | FA_OPEN_APPEND

f_write函数

f_write 是 FatFs 中用于向已打开文件写入数据的核心函数。函数原型如下

cpp 复制代码

FRESULT f_write (
    FIL* fp,            /* 指向已打开文件对象的指针 */
    const void* buff,   /* 指向要写入的数据缓冲区 */
    UINT btw,           /* 要写入的字节数 */
    UINT* bw            /* 输出：实际写入的字节数 */
);

fp ：必须是通过 f_open 成功打开、且以 FA_WRITE 模式打开的文件对象。

buff：要写入的数据缓冲区首地址。

btw：希望写入的字节数。

bw ：指向 UINT 变量的指针，函数返回后，该变量保存实际写入的字节数

f_read 函数函数

f_read 是 FatFs 中用于从已打开文件读取数据的核心函数，原型如下

cpp 复制代码

FRESULT f_read (
    FIL* fp,        /* 指向已打开文件对象的指针 */
    void* buff,     /* 指向接收数据的缓冲区 */
    UINT btr,       /* 请求读取的字节数 */
    UINT* br        /* 输出：实际读取的字节数 */
);

fp ：必须是通过 f_open 成功打开、且以 FA_READ 模式打开的文件对象。
buff：用于存放读取数据的缓冲区首地址。
btr：希望读取的字节数。
br ：指向 UINT 变量的指针，函数返回后保存实际读取的字节数。

返回值：FRESULT，FR_OK 表示成功（但不一定读满 btr 字节，需检查 *br）

常见返回值

返回值	含义
`FR_OK`	成功，实际读取字节数看 `*br`
`FR_DENIED`	文件未以读模式打开
`FR_INVALID_OBJECT`	文件对象无效或未打开
`FR_DISK_ERR`	底层磁盘读错误
`FR_INT_ERR`	内部错误（如 FAT 损坏、簇链异常）
`FR_NOT_ENOUGH_CORE`	内存不足（较少见）

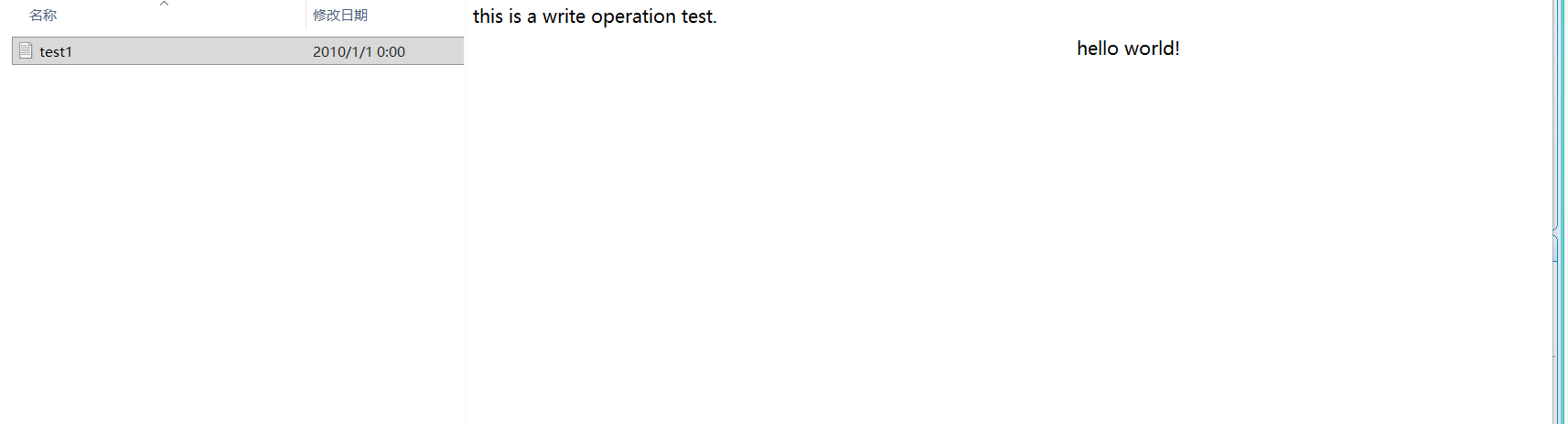

函数运行结果如下
