AD16 在 PCB 中修改网络级焊盘颜色

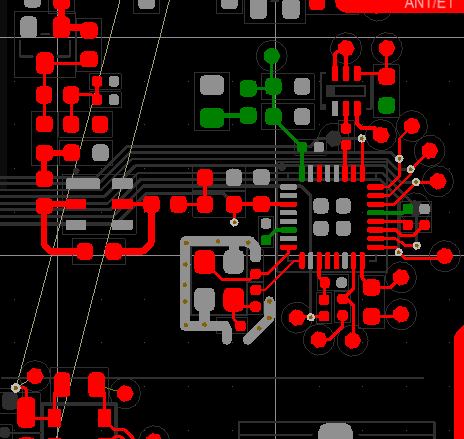

AD16 PCB 修改网络级焊盘 / 走线颜色完整操作(F5 开关显示)

步骤 1:调出 PCB 面板

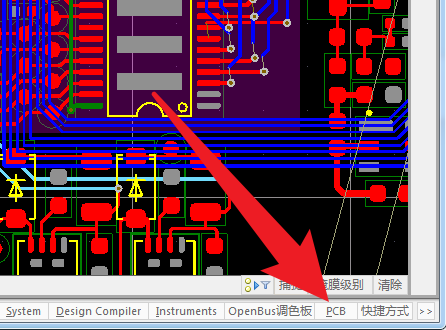

  1. PCB 界面右下角点 Panels → PCB,打开 PCB 面板。

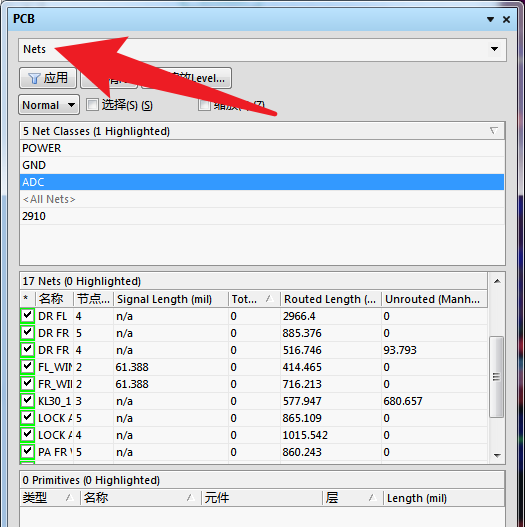

  1. 面板顶部下拉选择:Nets (网络模式)。

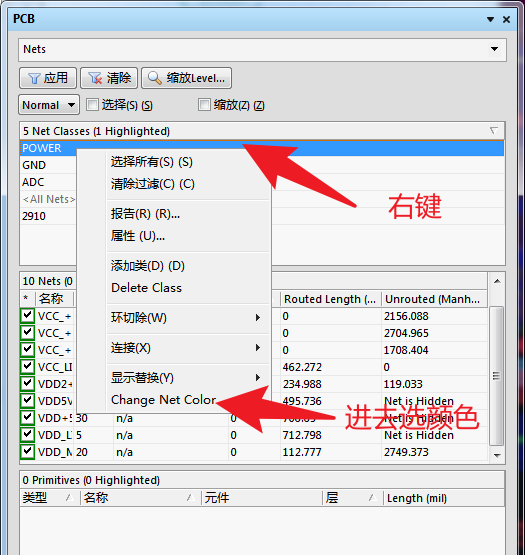

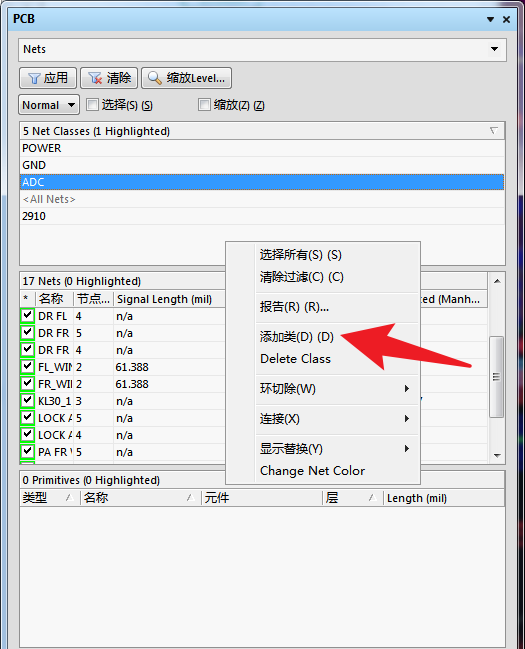

    先添加 Net Class:右键网络列表 → 添加类 (D) ,创建网络组(如 POWER2)。

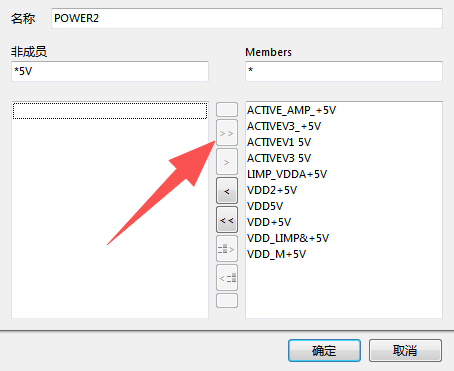

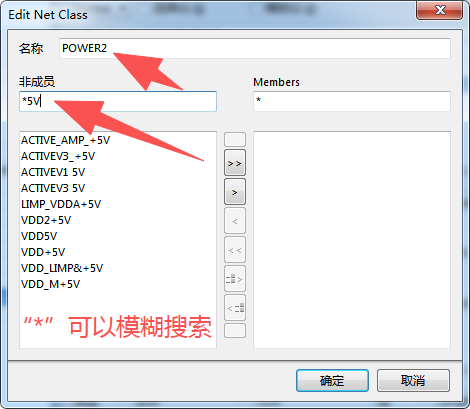

    使用通配符*5V把所有 5V 相关网络批量加入成员。

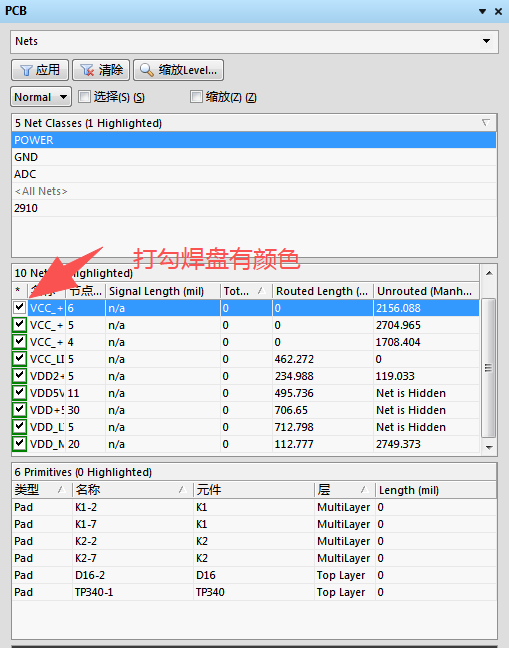

    选中 NetClass 下全部成员网络,统一右键Change Net Color设置颜色,全部勾选 Display Override

F5:开启 / 关闭 Net Color Override 网络颜色覆盖
