歪心公众皓：超分辨率重建
📇 论文卡片
标题：Feature Modulation Transformer: Cross-Refinement of Global Representation via High-Frequency Prior for Image Super-Resolution
作者：Ao Li, Le Zhang, Yun Liu, et al.
发表：ICCV 2023
链接：https://arxiv.org/abs/2308.05022
代码：https://github.com/AVC2-UESTC/CRAFT-SR
💡 一句话先看懂
作者先用一组"挖频谱"实验实锤了 Transformer 超分的软肋------擅长低频、不擅长高频 ；然后让 CNN 分支提取高频信息当"先验"，通过跨注意力去精修 Transformer 的全局表征。753K 参数的 CRAFT 在 Manga109 ×4 上比 SwinIR-light 高 0.26 dB，FLOPs、显存、耗时全面更低。
🌄 背景
Transformer 超分（SwinIR、CAT、HAT 等）这两年把长程依赖吃得很透，但一个具体问题始终没人正面回答：这些窗口注意力结构，到底在什么样的频率成分上真正管用？
作者的切入点非常朴素：把输入图的高频成分按比例抹掉，再看 CNN 和 Transformer 谁掉点更多。结果很一致------抹掉高频时 Transformer 掉点小（它本来就主要依赖低频），但在图像域按窗口抹除、考验"从低频重建高频"的能力时，Transformer 掉点明显比 CNN 惨。
这正好解释了超分的核心矛盾：高频＝边缘、纹理细节；低频＝大块平坦区域。SISR 的得分恰恰主要由高频细节决定，而主流 Transformer 结构天然在"高频重建"上偏科。
痛点 → 方法的因果链 ：既然 Transformer 管低频/全局、CNN 管高频/局部，那就别二选一------把 CNN 的高频特征作为先验，喂给 Transformer 去精修它的全局表征。这就是 CRAFT（Cross-Refinement Adaptive Feature Modulation Transformer）名字的由来。
🎯 主要贡献
- 首次从频率视角系统诊断 CNN 与 Transformer 在 SISR 中的能力差异：Transformer 擅长低频，高频重建能力弱于 CNN；
- 提出三模块框架 CRAFT：HFERB（高频增强）+ SRWAB（平移矩形窗口注意力）+ HFB（混合融合），用高频先验跨注意力精修全局表征；
- 轻量赛道全面领先 ：753K 参数，最多比 SOTA 高 0.29 dB（摘要口径），且 FLOPs / 显存 / 推理时间均低于 SwinIR；
- 消融闭环验证设计哲学：交换 Q/K/V、级联替代并行等反向实验均显著掉点，证明"高频只能当先验、不能当主角"。
🔧 核心方法
🔍 前置：诊断性实验（全文最抓人的部分）
做法：对 HR 图做 FFT，把频谱按幅值排序后抹掉比例 γ\gammaγ 的高频分量（频域法）；或在图像域按窗口抹除像素（图像域法），再比较各模型 PSNR 的变化 PD(γ/θ)P^D(\gamma/\theta)PD(γ/θ)。
结论：Transformer 对"低频被抹"几乎无感，但对"需要自己造高频"的场景明显力不从心------窗口越大（感受野越全局），高频重建掉点越狠。

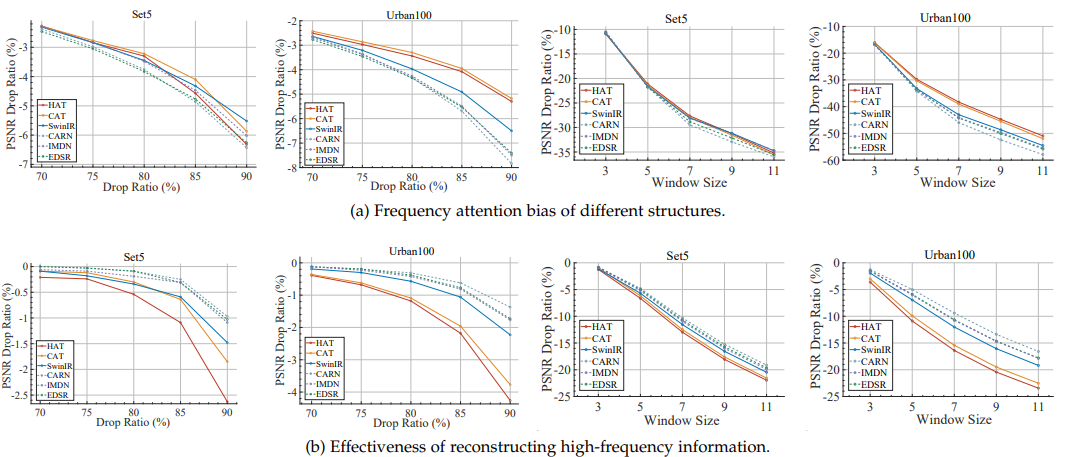

图 1：频谱丢弃诊断实验------(a) 频域高频丢弃下 Transformer 掉点更小（低频依赖）；(b) 图像域丢弃下 Transformer 掉点更大（高频重建弱于 CNN）。
1️⃣ HFERB：高频增强残差块
是什么：CNN 血统的分支，专产高频特征。
为什么：既然 Transformer 补不了高频，就安排专职模块来产。
怎么实现：输入特征按通道一分为二（式 5）：
FinLFE,FinHFE=Split(Fin) F_{in}^{LFE}, F_{in}^{HFE} = \mathrm{Split}(F_{in}) FinLFE,FinHFE=Split(Fin)
局部特征提取（LFE）分支走 3×33\times33×3 卷积 + GELU；高频增强（HFE）分支先 MaxPooling 再 1×11\times11×1 卷积 + GELU（式 7）：
F^inHFE=fa(Conv1×1(MaxPooling(FinHFE))) \hat{F}{in}^{HFE} = f_a(\mathrm{Conv}{1\times1}(\mathrm{MaxPooling}(F_{in}^{HFE}))) F^inHFE=fa(Conv1×1(MaxPooling(FinHFE)))
两路 concat 后经 1×11\times11×1 卷积融合，加残差连接输出 XHX_HXH（式 8）。大白话：一半通道画细节，一半通道用池化"抠边缘"，最后拼起来。
2️⃣ SRWAB：平移矩形窗口注意力
是什么：Transformer 血统的分支，负责全局表征。
为什么 ：方形窗口对细长结构（建筑物的横竖线条）浪费注意力预算；矩形窗口 4,164,164,16 与 16,416,416,4 交替使用，长轴方向一次看穿更多相关内容。
怎么实现：标准平移窗口流程（式 12）：
X=Rwin-SA(LN(Xin))+Xin X = \mathrm{Rwin\text{-}SA}(\mathrm{LN}(X_{in})) + X_{in} X=Rwin-SA(LN(Xin))+Xin
XS=MLP(LN(X))+X X_S = \mathrm{MLP}(\mathrm{LN}(X)) + X XS=MLP(LN(X))+X
论文在 6.4 节证实：去掉 mask 不掉点还能提速约 37--41%（×2--×4）。
3️⃣ HFB：混合融合块（点睛之笔）
是什么 ：用 HFERB 的高频输出 XHX_HXH 当 query ，SRWAB 的全局输出 XSX_SXS 当 key/value，做跨模态（跨分支）注意力。
为什么 ：直白 concat 会把两种频率分布不同特征强行压在一起，网络学不出"高频-低频"关系（消融见下文）；把二次复杂度从空间维 O(N2C)O(N^2C)O(N2C) 挪到通道维 O(NC2)O(NC^2)O(NC2)，既融合又省算力。
怎么实现 （式 13，α\alphaα 为可学习温度参数；Q^,K^,V^∈RC×HW\hat{\bm{Q}},\hat{\bm{K}},\hat{\bm{V}}\in\mathbb{R}^{C\times HW}Q^,K^,V^∈RC×HW 为通道维 reshape 后的矩阵）：
Attention(Q^,K^,V^)=Softmax (Q^K^Tα)V^ \mathrm{Attention}(\hat{\bm{Q}},\hat{\bm{K}},\hat{\bm{V}}) = \mathrm{Softmax}\!\left(\frac{\hat{\bm{Q}}\hat{\bm{K}}^{T}}{\alpha}\right)\hat{\bm{V}} Attention(Q^,K^,V^)=Softmax(αQ^K^T)V^
融合输出再过 LayerNorm 与改进 MLP（IMLP，扩展比 2.66）收尾（式 14）。
整体框架：浅层卷积 → 4 个 RCRFG（每组 2 个 CRFB，每个 CRFB = 1×HFERB + 2×SRWAB + HFB）→ 重建模块，通道数 48，注意力头 6。

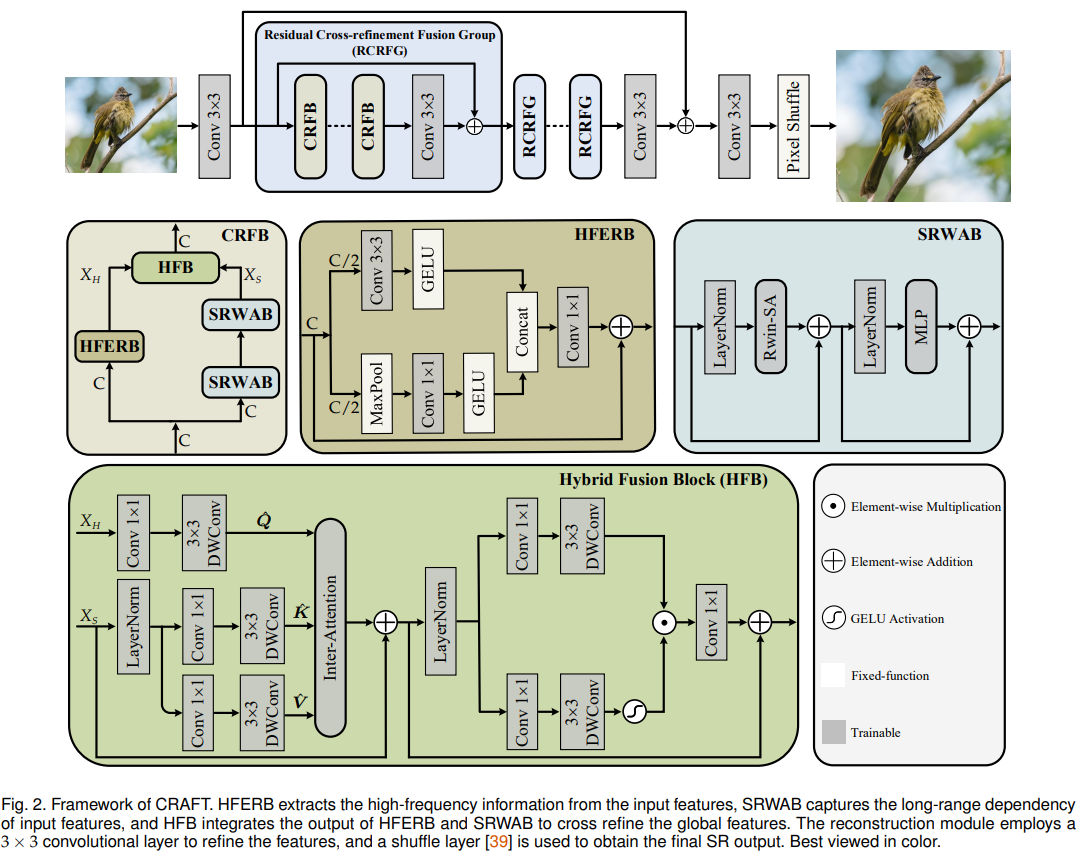

图 2：CRAFT 整体框架------HFERB 提取高频信息，SRWAB 捕捉长程依赖，HFB 以高频先验为 Q、全局特征为 K/V 做跨注意力精修。

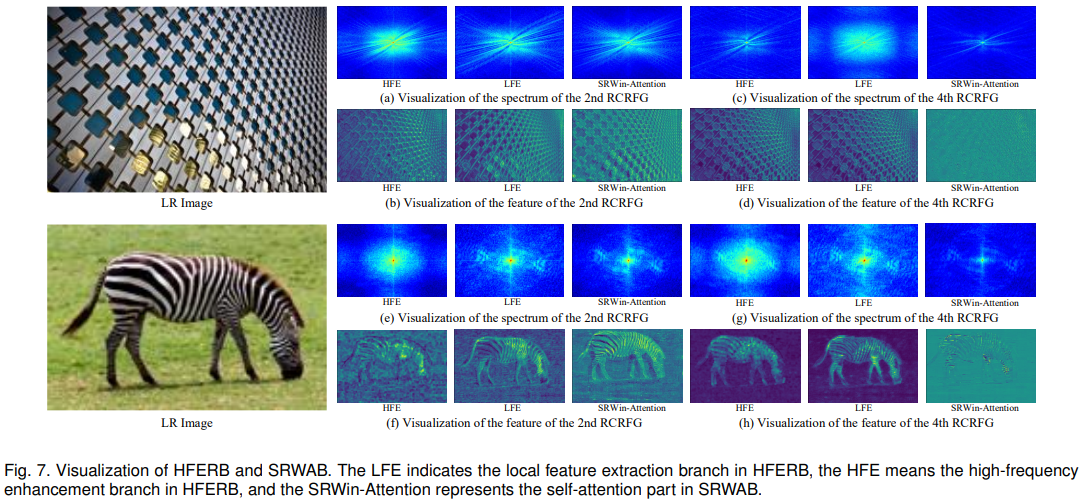

图 3：HFERB 与 SRWAB 的特征可视化------HFERB 的频谱响应集中在边缘、屋檐等高频结构，SRWAB 更关注墙面、窗户等低频平坦区域，印证两分支频率分工。
📊 实验结果
主表：轻量级赛道 ×4 对比（PSNR(dB)/SSIM，Y 通道）
| Model | #Params | Set5 | Set14 | BSD100 | Urban100 | Manga109 |
|---|---|---|---|---|---|---|
| CARN | 1592K | 32.13/0.8937 | 28.60/0.7806 | 27.58/0.7349 | 26.07/0.7837 | 30.47/0.9084 |
| IMDN | 715K | 32.21/0.8948 | 28.58/0.7811 | 27.56/0.7353 | 26.04/0.7838 | 30.45/0.9075 |
| LAPAR-A | 659K | 32.15/0.8944 | 28.61/0.7818 | 27.61/0.7366 | 26.14/0.7871 | 30.42/0.9074 |
| HPUN-L | 734K | 32.31/0.8962 | 28.73/0.7842 | 27.66/0.7386 | 26.27/0.7918 | 30.77/0.9109 |
| LBNet | 742K | 32.29/0.8960 | 28.68/0.7832 | 27.62/0.7382 | 26.27/0.7906 | 30.76/0.9111 |
| ESRT | 751K | 32.19/0.8947 | 28.69/0.7833 | 27.69/0.7379 | 26.39/0.7962 | 30.75/0.9100 |
| SwinIR-light | 897K | 32.44/0.8976 | 28.77/0.7858 | 27.69/0.7406 | 26.47/0.7980 | 30.92/0.9151 |
| ELAN-light | 601K | 32.43/0.8975 | 28.78/0.7858 | 27.69/0.7406 | 26.54/0.7982 | 30.92/0.9150 |
| CRAFT (Ours) | 753K | 32.52/0.8989 | 28.85/0.7872 | 27.72/0.7418 | 26.56/0.7995 | 31.18/0.9168 |
⚠️ 注意：以上全部为轻量级赛道（~1M 参数以内）对比，请勿与 HAT 这类精度型模型直接比参数。
关键读数：
- Manga109 ×4 上对 SwinIR-light / ELAN-light +0.26 dB（30.92 → 31.18），且参数少于 SwinIR-light（753K vs 897K）；
- 对 EDSR-baseline：Manga109 上 ×2/×3/×4 分别 +0.85/+0.84/+0.83 dB，同时参数少 46%/52%/50%；
- 复杂度对 SwinIR-light（×4，生成 512×512 输出）：FLOPs 26.0 vs 32.2 G，显存 79.5 vs 141.2 M，耗时 56.40 vs 79.11 ms------全面碾压式更低。

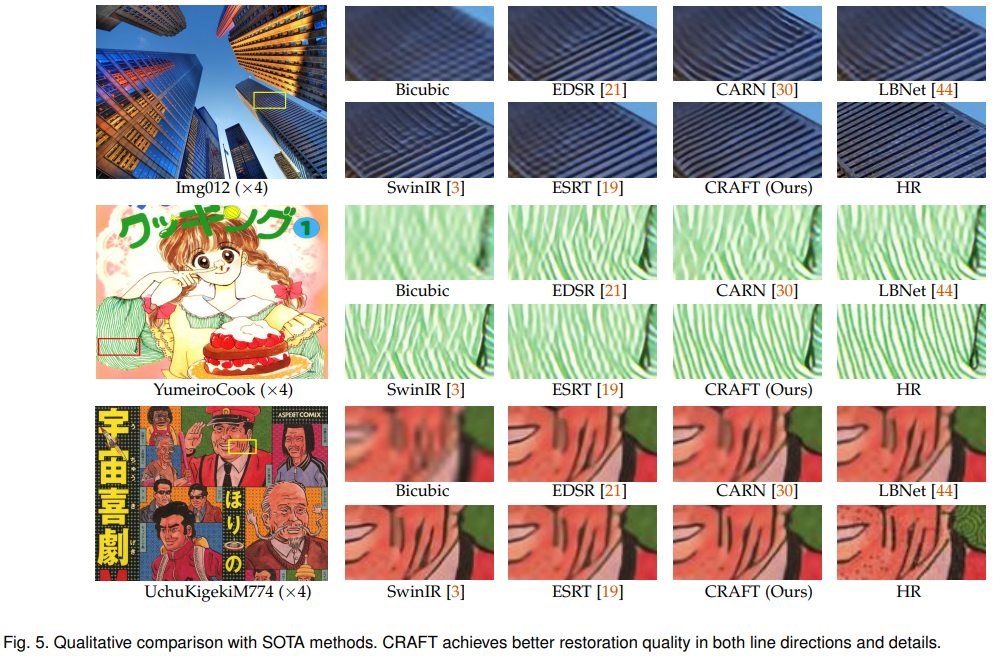

图 4：×4 定性对比------CRAFT 在线条方向恢复与细节保持上优于 EDSR、SwinIR 等方法。

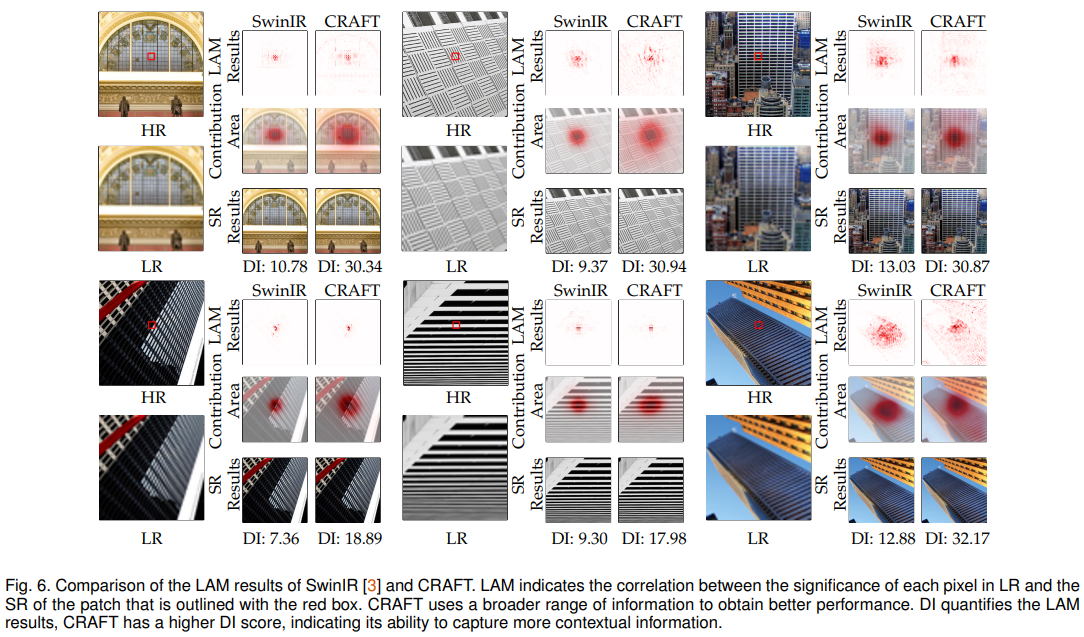

图 5：LAM 归因对比------CRAFT 的扩散指数（DI）约为 SwinIR 的 2--3 倍，说明其利用了更广范围的上下文信息。
最有说服力的消融（Manga109 ×4）
模块消融 （Table IV）：只留 HFERB（CRAFT_conv）30.79 dB；只留 SRWAB（CRAFT_transformer）31.12 dB；两分支 concat 融合 30.92 dB；完整 CRAFT 31.18 dB 。三行一起读，故事很清楚：全局分支贡献大头（+0.33 dB），高频分支再补 0.06 dB，而换成 concat 融合直接丢 0.26 dB------融合方式本身很关键。
"先验只能当先验"消融 （Table V）：把 HFB 里的 Q 和 K/V 对调（全局特征当 query），PSNR 从 31.18 掉到 30.67（−0.51 dB ）；改成 HFERB→SRWAB 级联结构，掉到 30.88（−0.30 dB）。高频特征是"调料"不是"主菜"，位置摆错立刻掉点。
🧭 结论与思考
一句话总结：CRAFT 用一组诊断实验找到"Transformer 高频失能"的病根，再用 CNN 高频先验 + 跨注意力融合治好了它，在轻量赛道同时拿下精度与效率。
几点批判性思考：
- 赛道限定明显：753K 的体量决定了它是"手机端/边缘端"方案，别拿它和 HAT、SwinIR 完整版在精度榜上硬碰；
- 先验设计是否有通用性未验证（会议版范围内）：HFB 的 Q/K/V 分工在 48 通道、4 组 RCRFG 的配置下成立，换到大模型上"高频当 query"是否仍然最优，论文未给出证据；
- 效率对比的口径：Table VI 的 SwinIR 对手是轻量版（897K），推理加速数字不适用于完整版 SwinIR；
- 可延伸方向：作者在扩展版里补了频率引导 PTQ（4-bit 量化下比 MinMax 最高 +8.32 dB），把"频率感知"从结构设计延伸到了部署压缩，值得单独细读。
💬 互动尾巴
开放问题：你觉得"给 Transformer 补高频先验"这条路线，是像 HAT 那样继续堆注意力更划算，还是像 CRAFT 这样做频率分工更划算？评论区聊聊你的判断。
下一篇看哪篇？投票选出：
- A. HAT（CVPR 2023）------混合注意力 + 同类任务预训练的精度王者
- B. DAT（ICCV 2023）------正交可变窗口的另一种"破窗"思路
- C. ELAN（ECCV 2022）------移位卷积 + 组多尺度自注意力的轻量选手
- D. 扩展版 PTQ 精读------CRAFT 的 4-bit 量化是怎么做到几乎不掉点的
声明：本文为论文学习笔记，非商业用途；图表版权归原作者，数据以论文原文为准；侵权请联系删除，转载请联系授权。
