ARM裸机开发-点亮LED灯

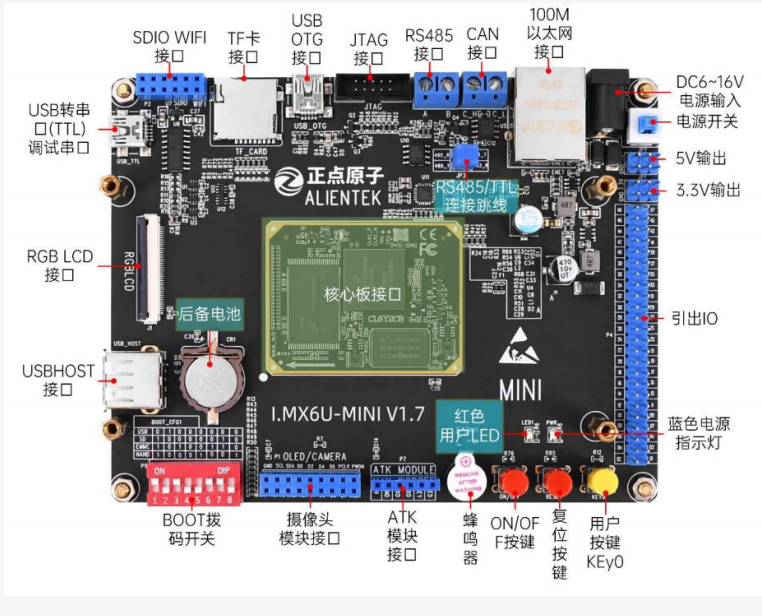

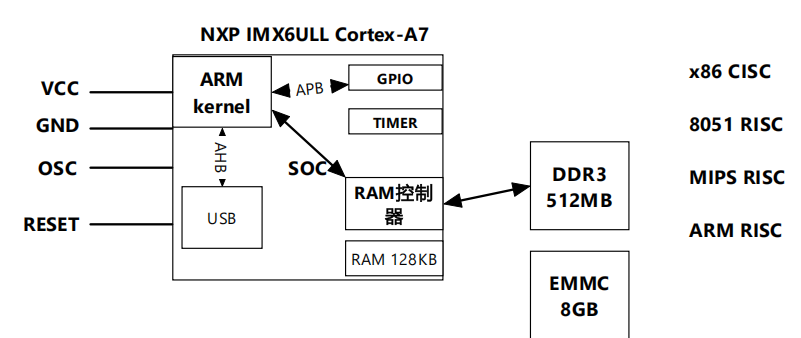

SOC IMX6ULL NXP（核心处理器） ：这是整块板子的"大脑"。NXP（恩智浦）的 IMX6ULL 基于 ARM Cortex-A7 架构，主频通常在 528MHz 或 800MHz。
DDR3 512MB（运行内存 / RAM） ：相当于电脑的内存条 。它是掉电丢失的。当 Linux 系统启动时，内核（kernel）会被加载到这块 DDR3 里运行，它负责临时存放程序运行时产生的大量数据。
EMMC nand flash 8GB（存储 / ROM） ：相当于电脑的硬盘。它是掉电不丢失的。用来永久存放系统镜像（uboot、kernel、设备树、rootfs文件系统）和用户程序。
蜂鸣器贴纸有"+"号，表示有源蜂鸣器，上电即可工作
左下角BOOT拨码开关设置启动模式，将1，7位拉高则开机。

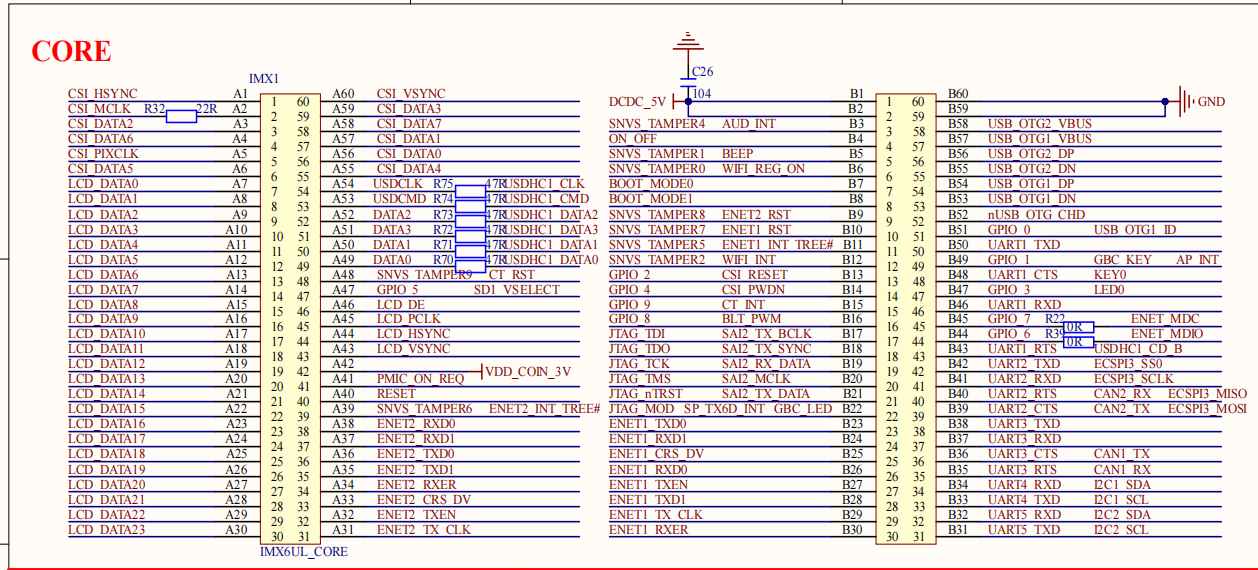

底板原理图

其中两列引脚通过板子的两列白色插座接入核心板，故核心板自然会将插座的引脚接入SOC内部

该芯片GPIO分为5组：GPIO1、GPIO2、GPIO3、GPIO4、GPIO5.若为图中LED0所在的GPIO 3则表示默认为GPIO1组（注意中间有空格）

其中，DCDC表示直流供电，LED1是物理设备编号，LED0则是引脚工作名称，由原理图可知被接入到GPIO1组的03号引脚，显然右边接入高电平，控制LED0输出低电平则灯亮，故本文后续点灯操作将围绕此展开。

一.引脚复用功能+引脚电气属性（IOMUXC 32)

点灯第一步，先配置引脚复用功能以及电气属性

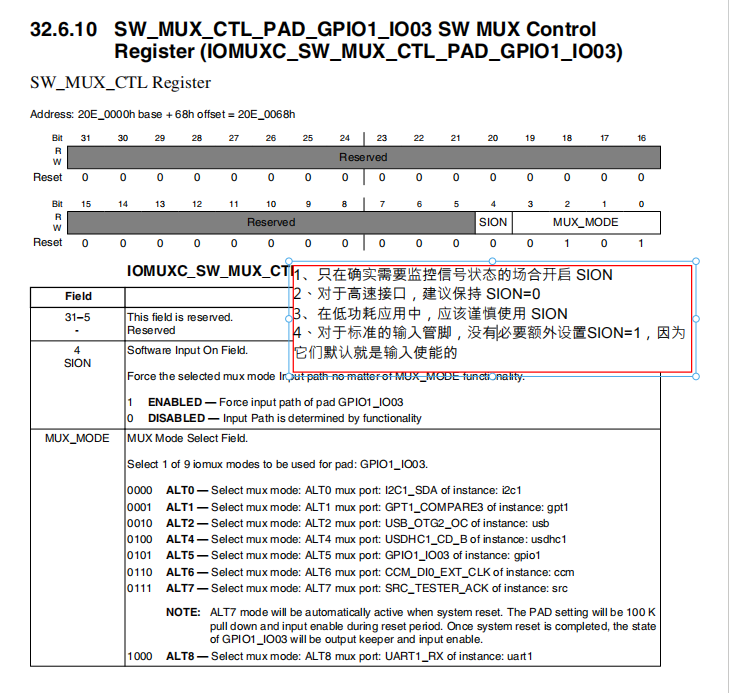

1.IOMUXC_SW_MUX_CTL_PAD:引脚复用功能

SION为控制输入输出功能，而当采用GPIO功能时，输入输出默认打开，而当采用其他七种模式时默认关闭；MUX_MODE为引脚复用的功能，易知，共有八种模式，而该引脚默认为0101，即GPIO1_IO03功能

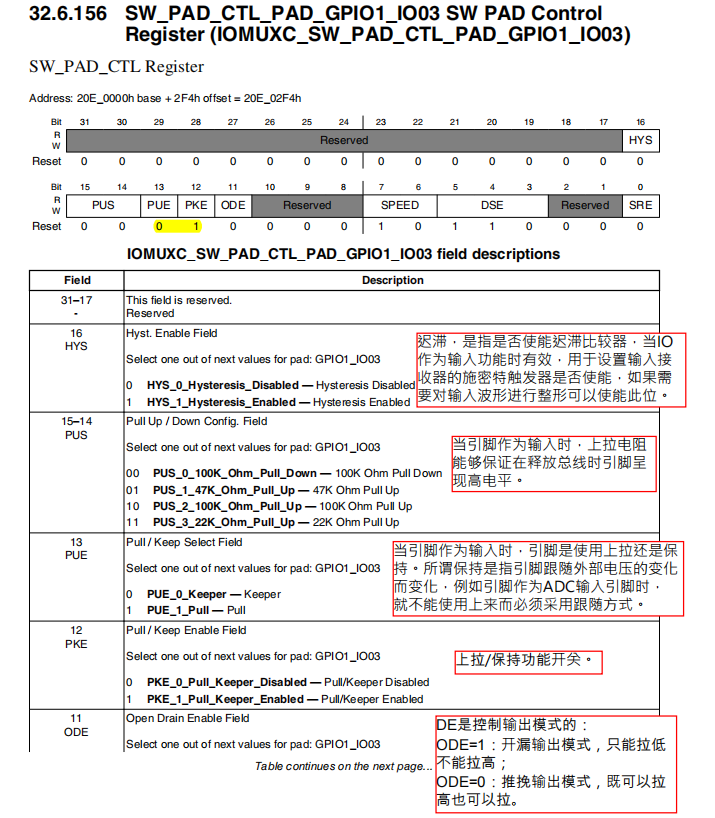

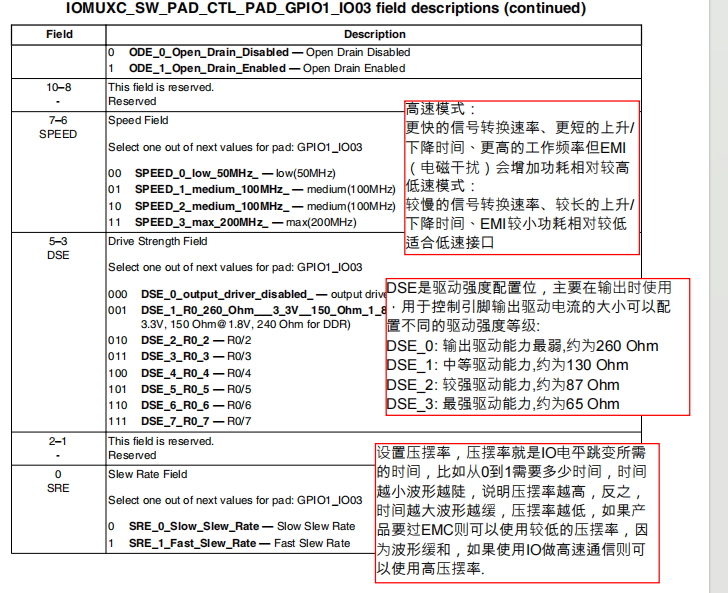

2.IOMUXC_SW_PAD_CTL_PAD:电气属性

HYS:仅输入功能使用，用于过滤波形，整形。(点灯为输出功能，故暂不使用）

PUS:仅输入可用，控制上拉下拉电阻。

PUE:仅输入可用,控制引脚使用上拉还是保持电压

PKE:打开PUE的开关，为1表示PUE上拉保持功能开

ODE:控制输出模式，默认为0，即推挽输出。

漏级开漏输出，引脚是高阻态，可以输出低电平，但无法输出高电平，除非外部接入上拉电阻；

推挽输出：驱动能力强，既可输出高电平，也可输出低电平

SPEED:控制输出速度，合适即可，高速EMI电磁干扰会增加功耗

DSE:驱动能力，表示驱动多强的外部设备，电阻越小，电流越大，驱动变强，但同时功耗变大，芯片发烫。（给高电平有效，对点灯无用，默认即可）

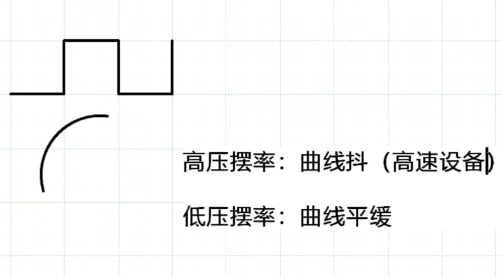

SRE:从低电平变为高电平需要时间，压摆率越高曲线越陡（适用高速设备，USB，CAN，网口）

对于点灯而言，电气属性设置为默认值即可，由图易知，默认值0X10B0，配置之后该引脚则为GPIO功能。

3.代码

cpp 复制代码

_led_init:
    // 配置引脚复用功能:GPIO1_IO03
    ldr r0, =0x020E0068
    mov r1, #0x05
    str r1, [r0]

    // 配置引脚电气属性:默认属性(0x10B0)
    ldr r0, =0x020E02F4
    ldr r1, =0x10B0
    str r1, [r0]

二.GPIO模块(GPIO 28)

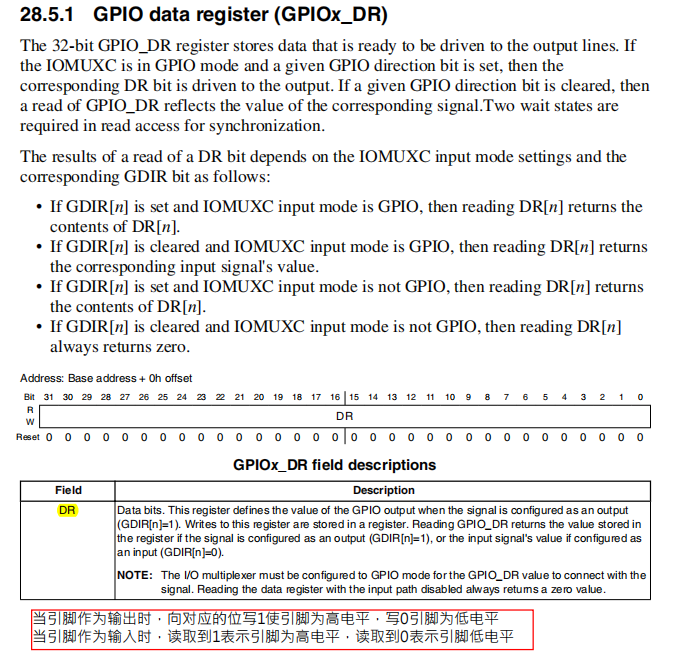

1.DR

GPIOx_DR:控制第几组的GPIO引脚

DR：控制引脚高低电平，例如，本篇要点亮的LED灯为GPIO1组的IO03引脚，则让bit3置0，灯亮

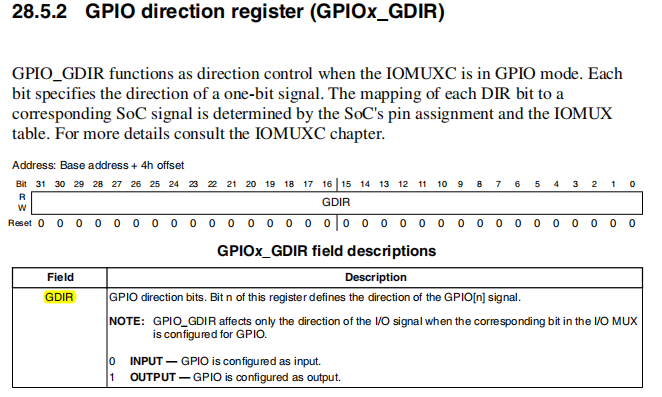

2.GDIR

GDIR(GPIO direction register)：GPIO方向寄存器，即控制输入/输出模式，对应LED,GPIO_03显然该寄存器应置1

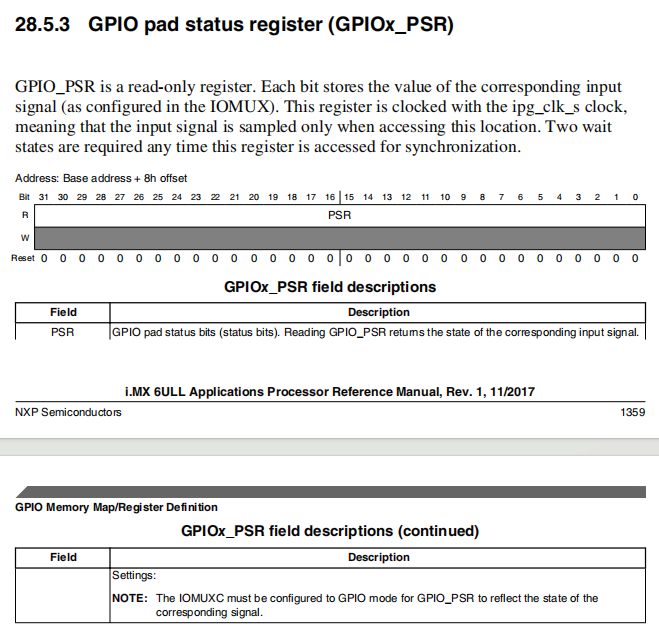

3.PSR

PSR:只读，读取引脚电平，（1为高，0为低电平），同时DR也可读

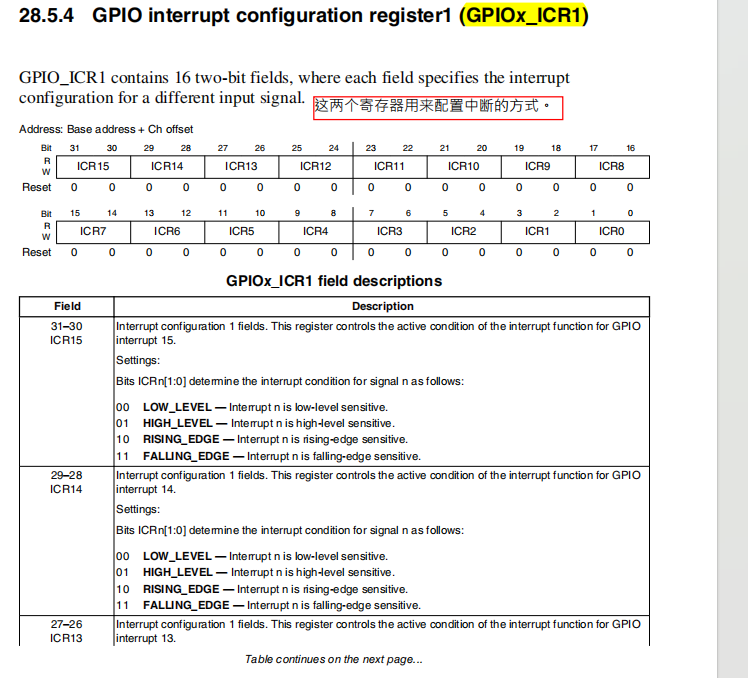

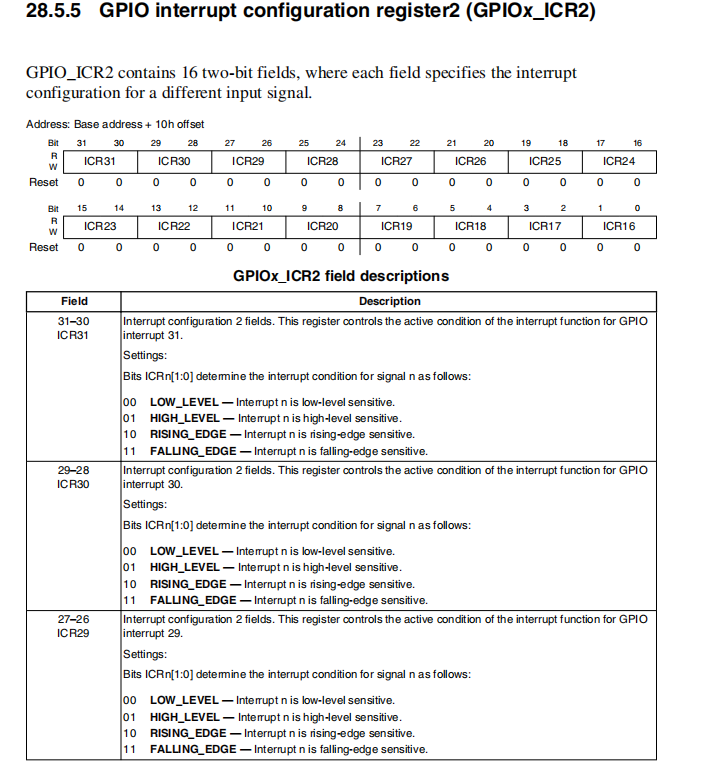

4.ICR与EDGE

ICR1:配置引脚中断方式的寄存器，从0-31，一共32位，每两位控制一个引脚的中断触发方式，寄存器编号即引脚编号，显然要配置GPIO03号引脚则应配置6.7位.对应具体设置位依次为低电平触发，高电平触发，上升沿触发，下降沿触发。

ICR1为0-15位引脚，ICP2为16-31位引脚。

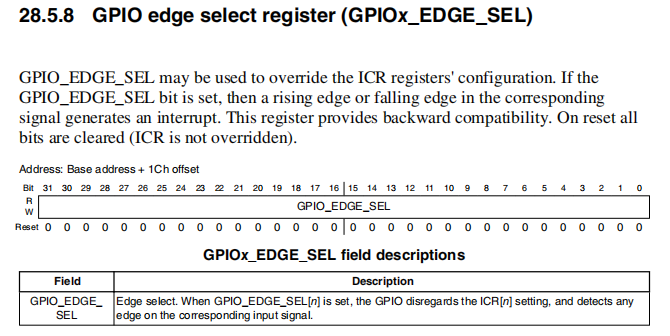

ICR2原理同上，此外，EDGE寄存器则可控制为双边沿触发

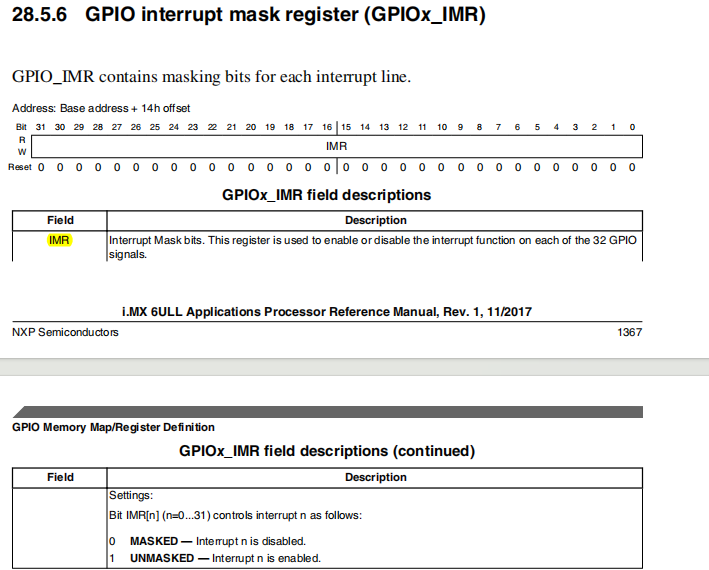

5.IMR

IMR:控制中断是否屏蔽，显然要将LED灯对应的bit3为置1，表示开中断

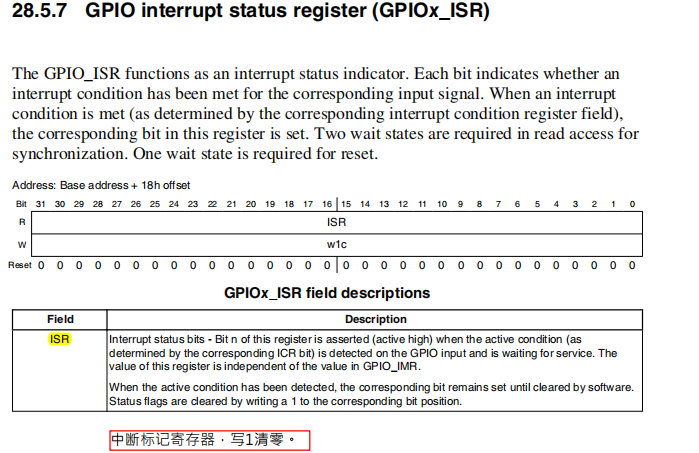

6.ISR

ISR：查询引脚是否产生中断，1表示产生中断

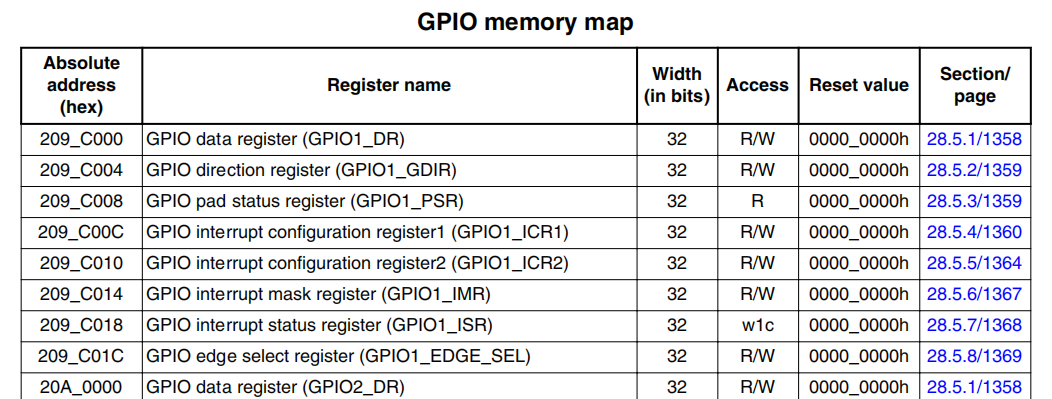

7.总结

GPIOx_DR:向GPIOx组某个引脚写0或1(低电平/高电平)
GPIOx_GDIR:设置GPIOx组某个引脚方向(输入0和输出1)
GPIOx_PSR(只读):读取GPIOx组某个引脚的状态
GPIOxICR:设置GPIOx组某个引脚中断触发方式(低电平、高电平、下降沿、上升沿)
GPIOx_IMR:设置GPIOx组某个引脚中断屏蔽/允许
GPIOx_ISR:用来查询GPIOx组某个引脚是否产生中断
GPIOx_EDGE_SEL:设置中断触发方式为双边沿触发

以上则为GPIO模块的相关寄存器解析，对于点灯功能而言无需中断，此处了解即可，后续开发将会详细介绍。点灯仅需设置GPIOx_DR与GPIOx_GDIR寄存器，将引脚置低电平且设置为输出方向。

8.代码

cpp 复制代码

_led_init:
    // 配置引脚方向(GDIR)：输出模式
    ldr r0, =0x0209C004
    ldr r1, [r0]
    orr r1, r1, #(1 << 3)
    str r1, [r0]
    bx lr

_led_on:
    //给DR bit3位低电平
    ldr r0, =0x0209C000
    ldr r1, [r0]
    bic r1, r1, #(1 << 3)
    str r1, [r0]
    bx lr

三.时钟模块（CCM 18)

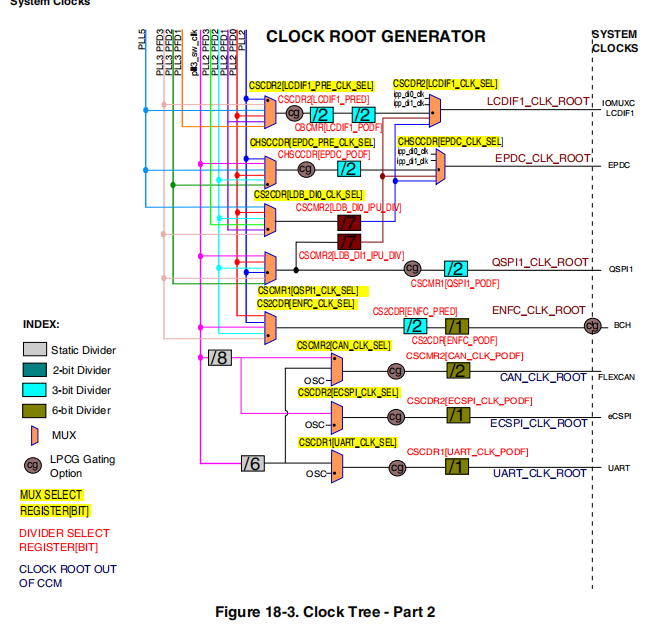

1.简介

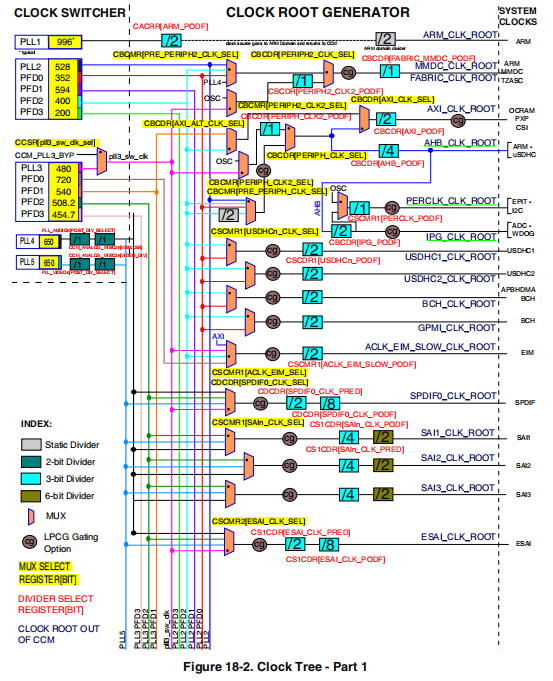

外设工作需要时钟，不同外设工作频率不同，需要的时钟频率则也不同，故点灯则也需设置对应时钟频率。

右侧为外设，cg（clock gate）为控制外设开关，ARM处理器中，为了保证低功耗，每个外设门都是关闭的，要实现点灯，则首先打开对应的cg开关。

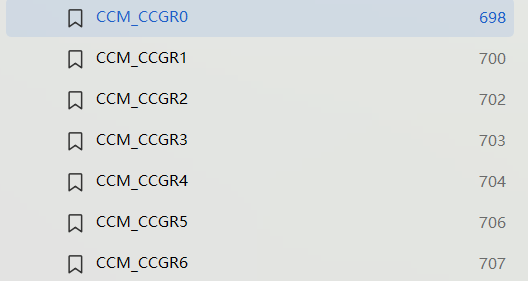

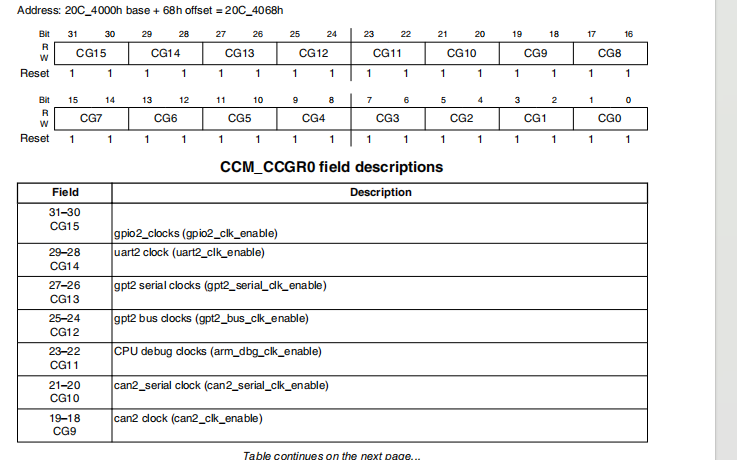

CCGRx即为控制外设cg的寄存器，每两位控制一个外设，置11即为开启。为方便后续开发，将CCM_CCGR0-CCM_CCGR6都置为全1，即0xFFFF FFFF，表示打开所有外设时钟门。

2.代码

cpp 复制代码

_enable_clocks:
    // CCM_CCGR0 clock enable
    ldr r0, =0x020C4068
    ldr r1, =0xFFFFFFFF
    str r1, [r0]

    // CCM_CCGR1 clock enable
    ldr r0, =0x020C406C
    str r1, [r0]

    // CCM_CCGR2 clock enable
    ldr r0, =0x020C4070
    str r1, [r0]

    // CCM_CCGR3 clock enable
    ldr r0, =0x020C4074
    str r1, [r0]

    // CCM_CCGR4 clock enable
    ldr r0, =0x020C4078
    str r1, [r0]

    // CCM_CCGR5 clock enable
    ldr r0, =0x020C407C
    str r1, [r0]

    // CCM_CCGR6 clock enable
    ldr r0, =0x020C4080
    str r1, [r0]
    bx lr

四.全局代码

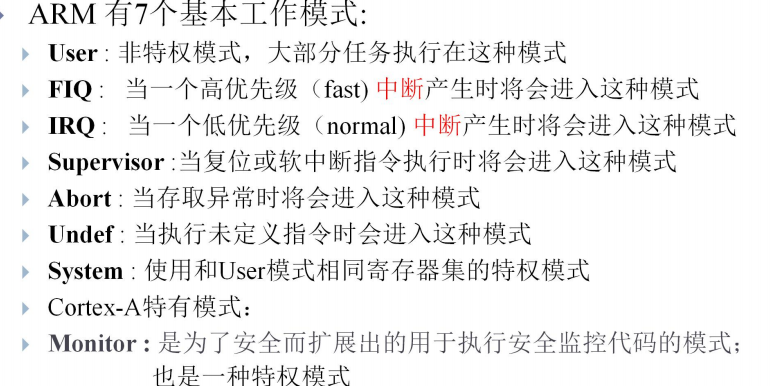

系统初次复位时在SVC模式，复位异常（位于0x00地址），此时若执行一条跳转指令到复位异常函数处，则可完成一些初始化工作。此外SVC模式仅在刚复位时使用，此后大多时候在system进行工作，故再不做过多阐述。（可参考上篇启动代码的学习）

异常复位函数

cpp 复制代码

    .global _start

    _start:
    ldr pc, =_reset_handler
	ldr pc, =_undefine_handler
	ldr pc, =_software_handler
	ldr pc, =_prefetch_abort_handler
	ldr pc, =_data_abort_handler
	ldr pc, =_reserved_handler
	ldr pc, =_irq_handler
	ldr pc, =_fiq_handler

_fiq_handler:
	ldr pc, =_fiq_handler

_irq_handler:
	ldr pc, =_irq_handler

_reserved_handler:
	ldr pc, =_reserved_handler

_data_abort_handler:
	ldr pc, =_data_abort_handler

_prefetch_abort_handler:
	ldr pc, =_prefetch_abort_handler

_software_handler:
    ldr pc, =_software_handler

_undefine_handler:
	ldr pc, =_undefine_handler

finished:
    b finished

复位函数：

其中 _enable_clocks，_led_init， _led_on函数均以在上述中实现。

cpp 复制代码

_reset_handler:
    // 设置irq模式
    mrs r0, cpsr
    bic r0, r0, #0x1F
    orr r0, r0, #0x12
    msr cpsr, r0
    // 设置irq模式下的栈(32M)
    ldr sp, =0x86000000

    // 设置system模式，相比user模式多了特权模式
    mrs r0, cpsr
    bic r0, r0, #0x1F
    orr r0, r0, #0x1F
    msr cpsr, r0
    // 设置system模式下的栈
    ldr sp, =0x84000000
    // 打开所有外设时钟门
    bl _enable_clocks
    // 初始化led
    bl _led_init
    // led亮
    bl _led_on
    b finished

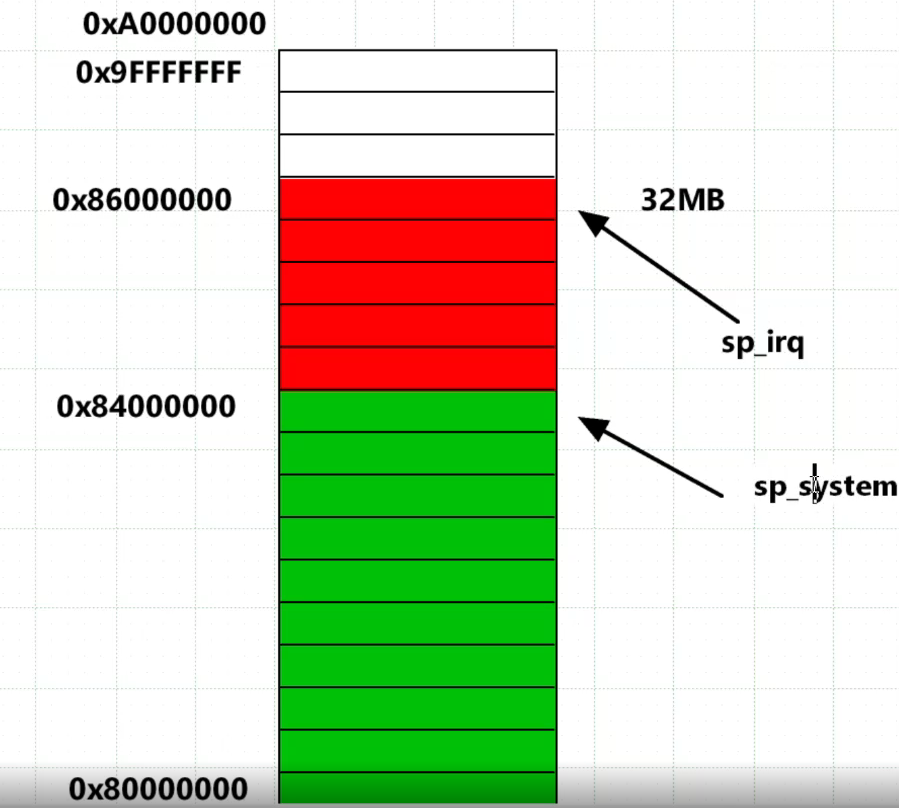

上篇由于是仿真学习，使用的是芯片内部的RAM，而本芯片SOC内部的RAM不允使用，故使用DDR3的内存，而该芯片规定该内存起始地址为0X8000 0000,大小512MB，即到0XA000 0000，在这中间可自行根据七种异常栈分配内存。

五.环境搭建

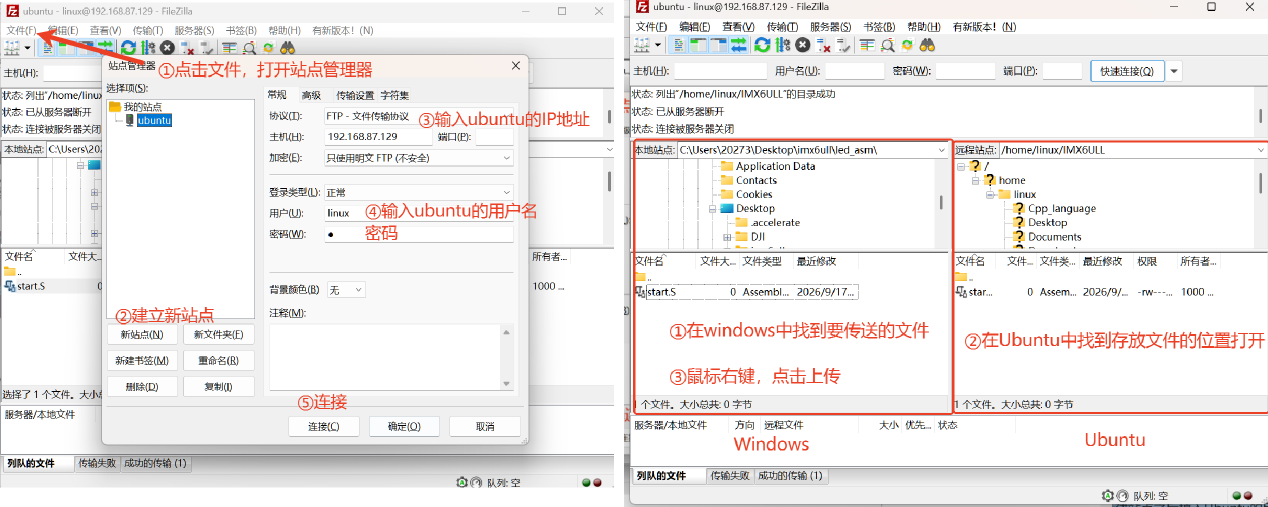

1.安装FileZilla与SSH服务器

由于在Ubuntu中运行VScode比较卡顿，故选择在Windows上的VScode进行代码编写，再将代码工程传输到Ubuntu中进行编译下载。首先为了方便从Windows和Ubuntu之间的文件传输，我们需要在Windows下安装FileZilla，该软件下载地址如下：https://www.filezilla.cn/download。 FileZilla作为客户端，Ubuntu作为服务端。

该软件底层通过采用应用层的FTP协议实现文件传输。

操作过程如下：

此外还需要在Ubuntu下安装SSH服务器： sudo apt-get install vsftpd ，并配置文件： sudo vi

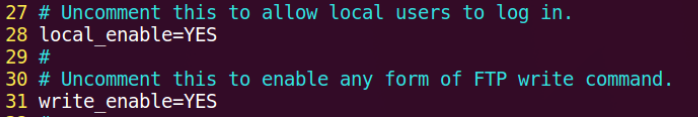

/etc/vsftpd.conf 。使能本地功能和写入功能：

最后，执行 sudo /etc/init.d/vsftpd restart刷新，使配置文件生效

2.Ubuntu

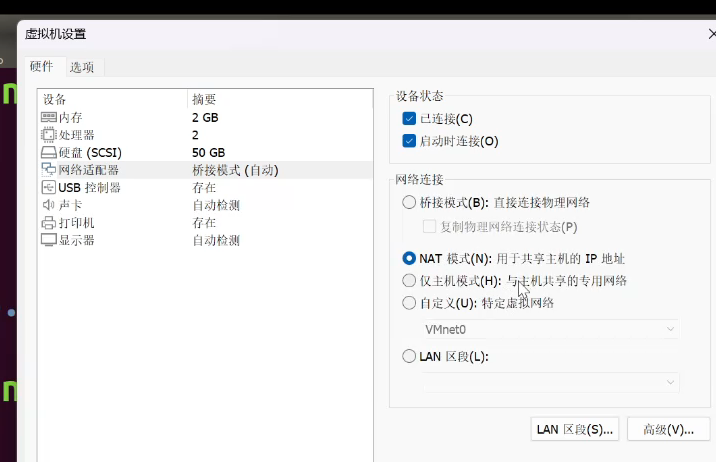

1.设置NAT模式（分配了虚拟IP,只要Windows能上网，Ubuntu就能上网）

cpp 复制代码

sudo /etc/init.d/networking restart
//执行此代码重启网络

桥接模式 ：虚拟机就像你家里的另一台独立电脑。它和你的 Windows 宿主机平起平坐，共用同一个真实路由器（你之前连的手机热点）。
NAT模式 ：虚拟机就像一个住在你 Windows 宿主机里面的"租客"。它通过宿主机代理上网，外部网络（手机热点）根本看不见它。

对比维度	桥接模式（VMnet0）	NAT模式（VMnet8）
IP地址来源	由外部路由器分配（你之前是手机热点给的 `10.138.48.x`）	由VMware虚拟路由器分配（现在是 `192.168.85.x`）
网络地位	和宿主机（Windows）是平等的同学	是宿主机的下属
宿主机通信	直接通过局域网通信（但受限于外部路由器）	通过宿主机虚拟网卡 `192.168.85.1` 通信
外网通信	直接暴露在局域网中，占用一个外部IP	经过宿主机 NAT（网络地址转换）转发，共用宿主机IP
外部设备访问虚拟机	能（如果局域网没做隔离，比如你之前手机热点的问题）	不能直接访问（除非在VMware里设置端口转发）
虚拟机访问宿主机	能（但需要依赖外部路由器的配置）	能（直接 ping `192.168.85.1` 即可）

2.安装ARM编译器

由于Ubuntu位X86架构，gcc为对应的编译指令，而要在ARM芯片上运行，则需要安装对应ARM架构的编译器。

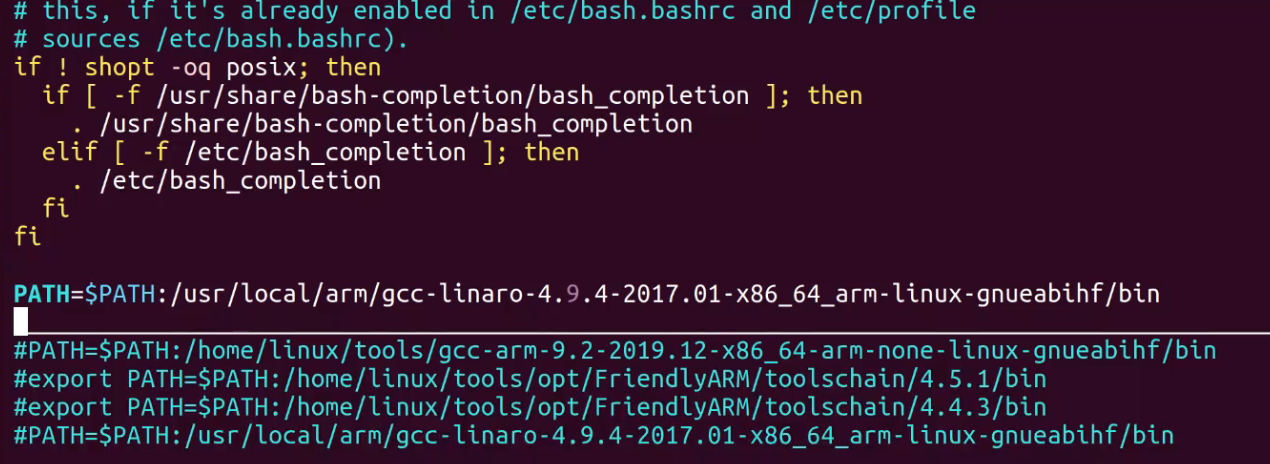

将该编译器拷贝至Ubuntu的家目录下，再切换至根目录的/usr/local目录下，创建arm文件夹，再将家目录的编译器安装包复制于当前arm文件夹，sudo mv ~/gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf.tar.xz .再解压压缩包 sudo tar -xvf gcc-linaro-4.9.4-2017.01-x86_64_arm-linux-gnueabihf.tar.xz。解压后会产生对应文件夹，进入其中的bin目录，其中为arm编译的工具链，pwd打印出当前目录路径，复制保存，再sudo vim ~/.bashrc进入配置文件，配置刚才复制的路径如下，最后sudo reboot重启虚拟机即可，最后arm-linux-gnueabihf-gcc -v查看安装编译器版本

3.编译

家目录下创建imx6ull/led_asm（对应的芯片文件夹保存编译文件）,通过FileZilla上传VScode上写的start.S文件至此，编译三步骤：

编译：arm-linux-gnueabihf-gcc -g -c start.S -o start.o，
- 其中"-g"选项是产生调试信息，GDB 能够使用这些调试信息进行代码调试。"-c"选项是编译源文件，但是不链接。"-o"选项是指定编译产生的文件名字，这里我们指定 start.s 编译完成以后的文件名字为 start.o。执行上述命令以后就会编译生成一个start.o 文件
链接：arm-linux-gnueabihf-ld -Ttext 0X87800000 start.o -o start.elf
- 本次课程中，我们所有的裸机例程都是烧写到 SD 卡中，上电以后 I.MX6U 的内部 boot rom 程序会将可执行文件拷贝到链接地址处，这个链接地址可以在 I.MX6U 的内部 128KBRAM 中 (0X900000~0X91FFFF)，也可以在外部的 DDR 中。本次课程中所有裸机例程的链接地址都在 DDR中，链接起始地址为 0X87800000。I.MX6U-ALPHA 开发板的 DDR 容量有两种：512MB 和256MB，起始地址都为 0X80000000，只不过 512MB 的终止地址为0X9FFFFFFF，而 256MB 容量的终止地址为 0X8FFFFFFF。之所以选择 0X87800000 这个地址是因为后面要讲的 Uboot 其链接地址就是 0X87800000，这样我们统一使用 0X87800000 这个链接地址，不容易记混。
格式转换：arm-linux-gnueabihf-objcopy -O binary -S -g start.elf start.bin
- 我们需要用它将 start.elf 文件转换为start.bin 文件。上述命令中，"-O"选项指定以什么格式输出，后面的"binary"表示以二进制格式输出，选项"-S"表示不要复制源文件中的重定位信息和符号信息，"-g"表示不复制源文件中的调试信息。上述命令执行完成以后，就会在工程目录下多一个 start.bin 文件。至此我们终于等到了想要的东西---start.bin 文件
反汇编：arm-linux-gnueabihf-objdump -D led.elf > led.dis（可不用）
- 大多数情况下我们都是用 C 语言写试验例程的，有时候需要查看其汇编代码来调试代码，因此就需要进行反汇编，当然这个工作目前对于我们不是必须的。一般来说可以将 elf 文件反汇编。上述代码中的"-D"选项表示反汇编所有的段，反汇编完成以后就会在当前目录下出现一个名为 start.dis 文件。我们可以打开这个文件，查看其中的内容可以发现这里面都是汇编代码。注意通过 start.dis 这个反汇编文件可以明显的看出我们的代码已经链接到了以 0X87800000 为起始地址的区域。

4.烧录

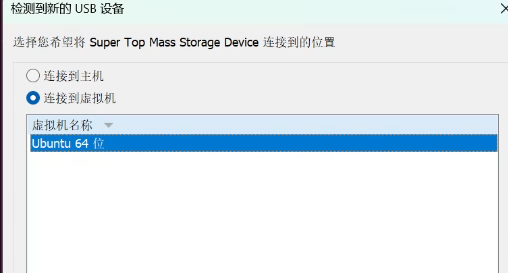

装入SD卡，插入读卡器，连接到虚拟机，

ls /dev/sd*查看已有设备，
例如我这里看到的结果是/dev/sda /dev/sda1 /dev/sda2 /dev/sda3 四个文件，分别代表Ubuntu下的磁盘和三个分区

然后将imxdownload文件上传至led_asm,执行chmod 0777 imxdownload给予权限

使用命令 ./imxdownload start.bin /dev/sdb烧录，注意不要写为 . /imxdownload led.bin /dev/sda, sda是系统磁盘，会造成Ubuntu损坏.

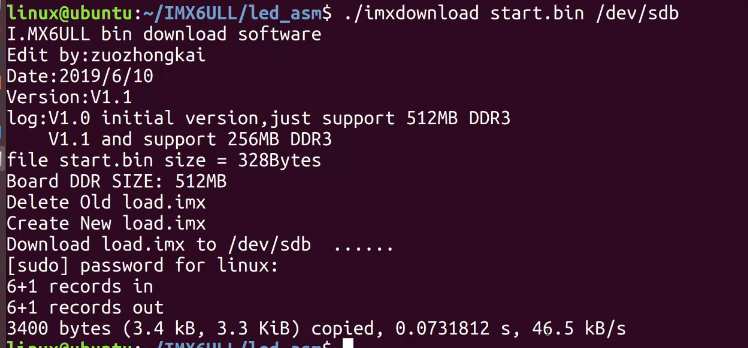

当出现此界面时下载成功，注意下载速度为KB/S，若为MB/S单位则下载失败，拔卡重启虚拟机再插卡， 注意保证读卡器没有损坏，部分廉价读卡器在插入时易因为静电烧坏。

若是插入新读卡器则可能会出现自动挂载情况，输入lsblk查看，例如，sdb挂载到boot与rootfs文件。

执行下面指令卸载挂载，因为 Linux 系统为了安全， 不允许对已经挂载的分区进行 dd 裸写入 。如果不卸载，你执行烧录会直接报 Device or resource busy 错误。

cpp 复制代码

sudo umount /dev/sdb1
sudo umount /dev/sdb2
//或者一句
sudo umount /dev/sdb*

最后再进行烧录，看到进度条跑完、提示烧录成功后。然后安全弹出读卡器，把 SD 卡插回 i.MX6ULL 开发板，拨到 SD 卡启动模式，上电！

cpp 复制代码

sudo ./imxdownload start.bin /dev/sdb

至此，灯亮了，路也就清晰了，前路漫漫亦灿灿，与所有在嵌入式路上摸黑前行的朋友共勉。
