乐吾乐物联网平台保姆级教程:从设备接入、场景联动到可视化大屏,一篇搞定

乐吾乐物联网平台是由乐吾乐自主研发的一款分布式设备接入与管理系统,专为满足不断增长的设备接入和数据处理需求而设计。功能齐全,覆盖设备管理、场景联动、视频中心、数据中心、运维管理、云组态可视化,几乎就是中小企业私有化物联网平台的完整形态。本文基于官方使用手册,梳理从「部署 → 建产品 → 接设备 → 配告警 → 搭规则 → 看大屏 → 管运维」的完整实操路径,适合准备做物联网项目选型或正在搭建平台的同学收藏。

一、平台能力总览

模块 核心能力
总览 运维驾驶舱:设备规模、在线率、告警、工单、消息趋势
设备管理 产品(模板)/设备(实例)、物模型、12 种协议、数据解析
固件升级 固件仓库、升级任务、升级统计、设备版本台账(OTA)
场景联动 可视化规则链:触发 → 条件 → 执行

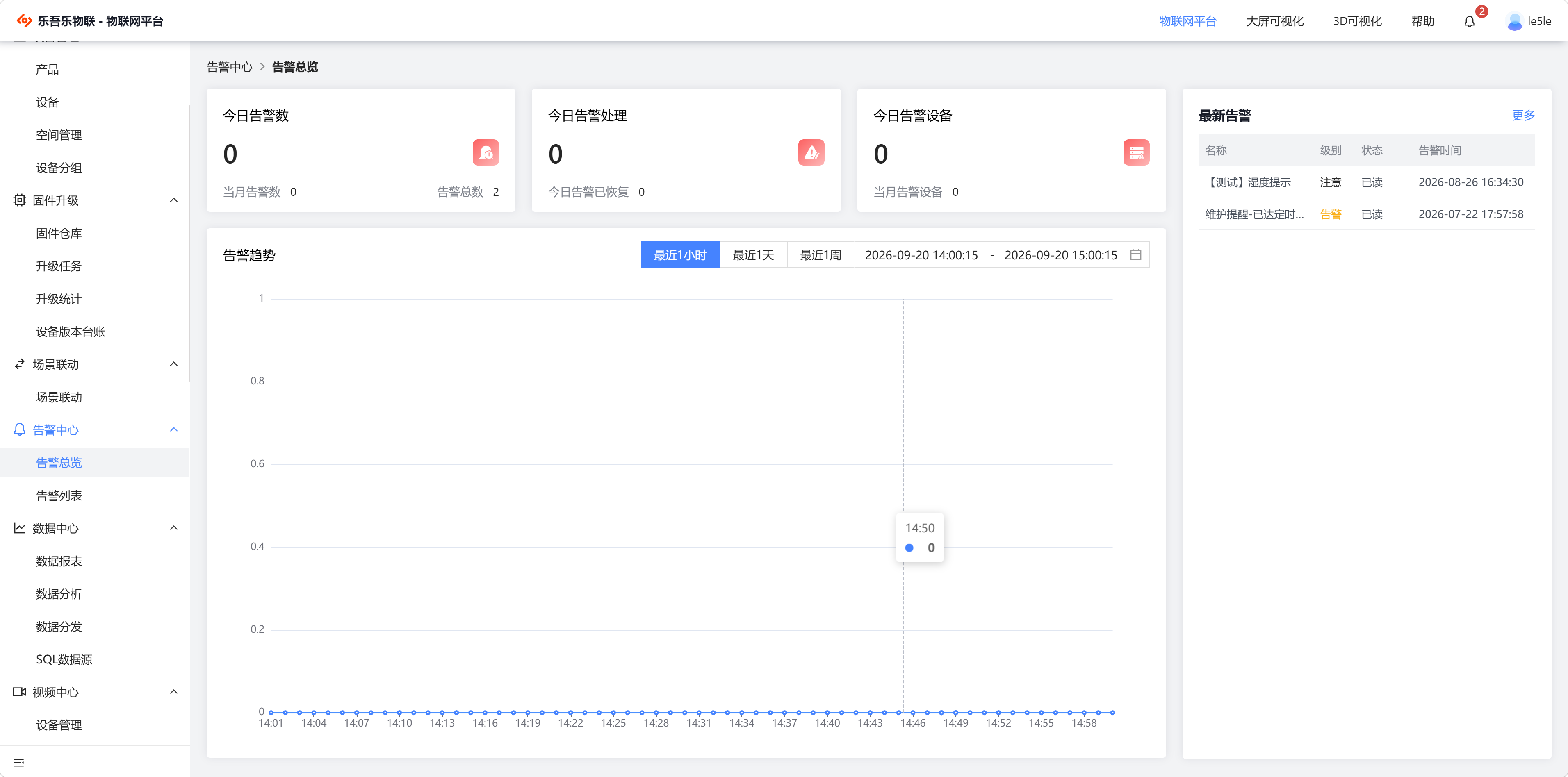

告警中心 五级告警、趋势分析、告警转工单
数据中心 数据报表、数据分析、数据分发、SQL 数据源
视频中心 GB28181/ONVIF/拉流代理、视频墙、录像抓拍
运维管理 设备台账、维护策略、巡检、工单
通知管理 短信/电话/邮件/企业微信/钉钉/飞书/Webhook
云组态 大屏(2D)组态、3D 数字孪生

二、核心实操:从零接入一台设备

第 1 步:理解产品与设备的关系

产品 = 模板(协议 + 物模型 + 凭据),设备 = 实例(地址 + 凭据 + 分片)。物模型改动会生成版本快照,设备指向某个版本,改了物模型设备不生效通常是版本没切。平台自身不直连设备,设备由所属集群分片的采集节点连接采集,新建设备必须选分片。

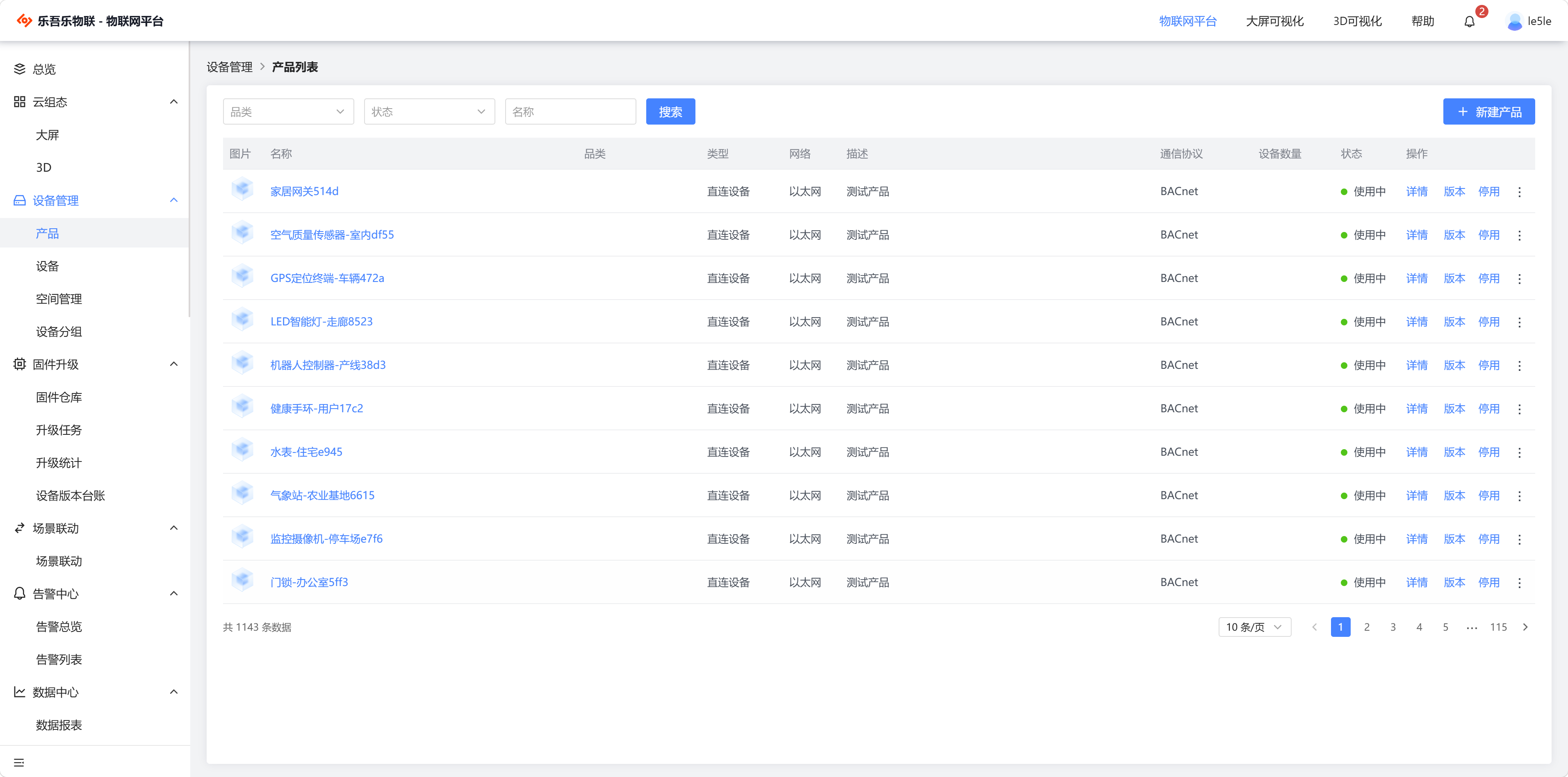

第 2 步:新建产品并配置物模型

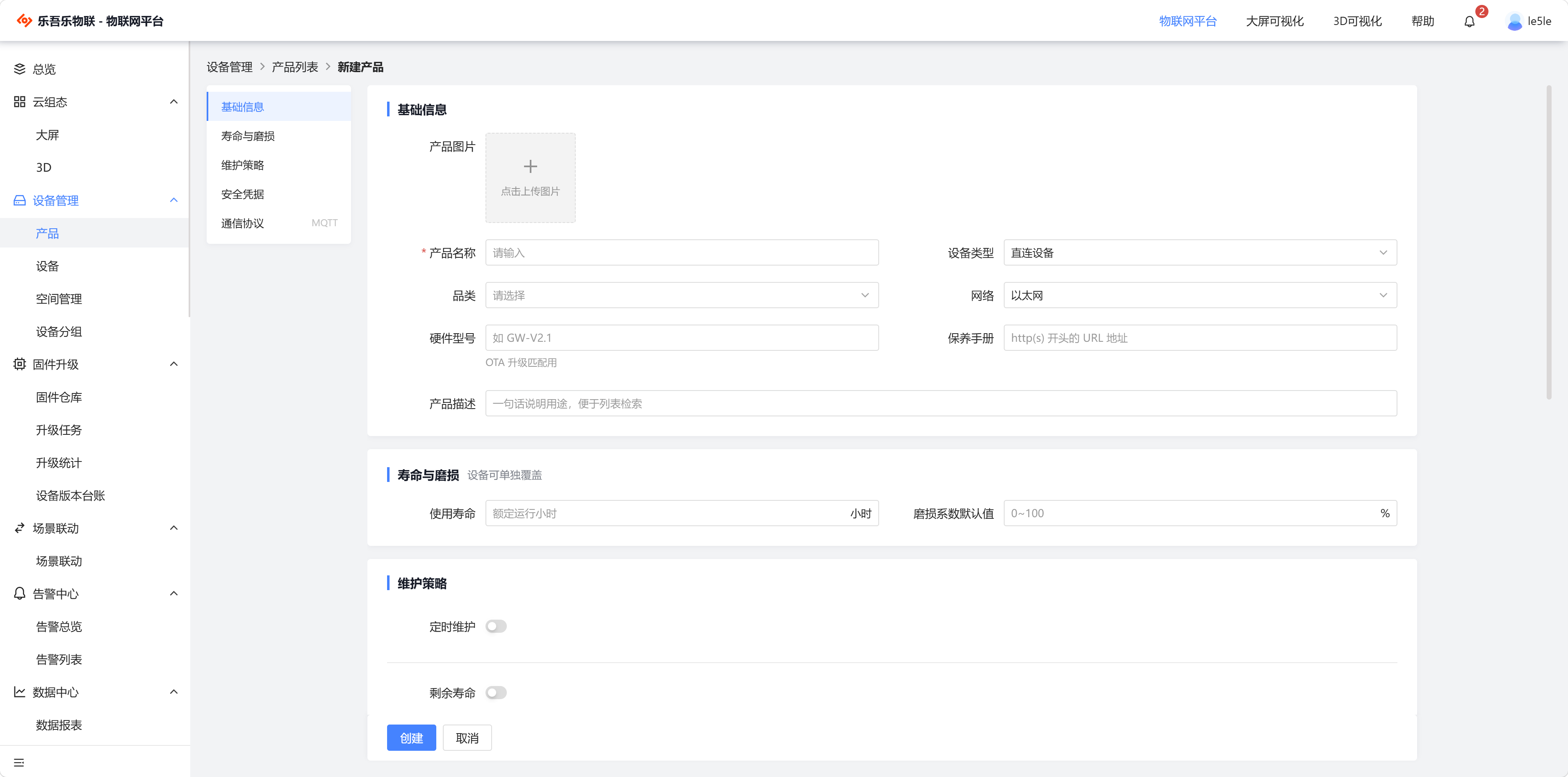

进入 设备管理 › 产品 › 新建产品,填写产品名称(必填)、品类、设备类型、网络、硬件型号(固件升级按型号匹配)、安全凭据(一型一密/一型一证)、通信协议。以 MQTT 为例,需配置通信地址、用户名密码、上报/下发主题等。保存后在产品详情维护物模型:

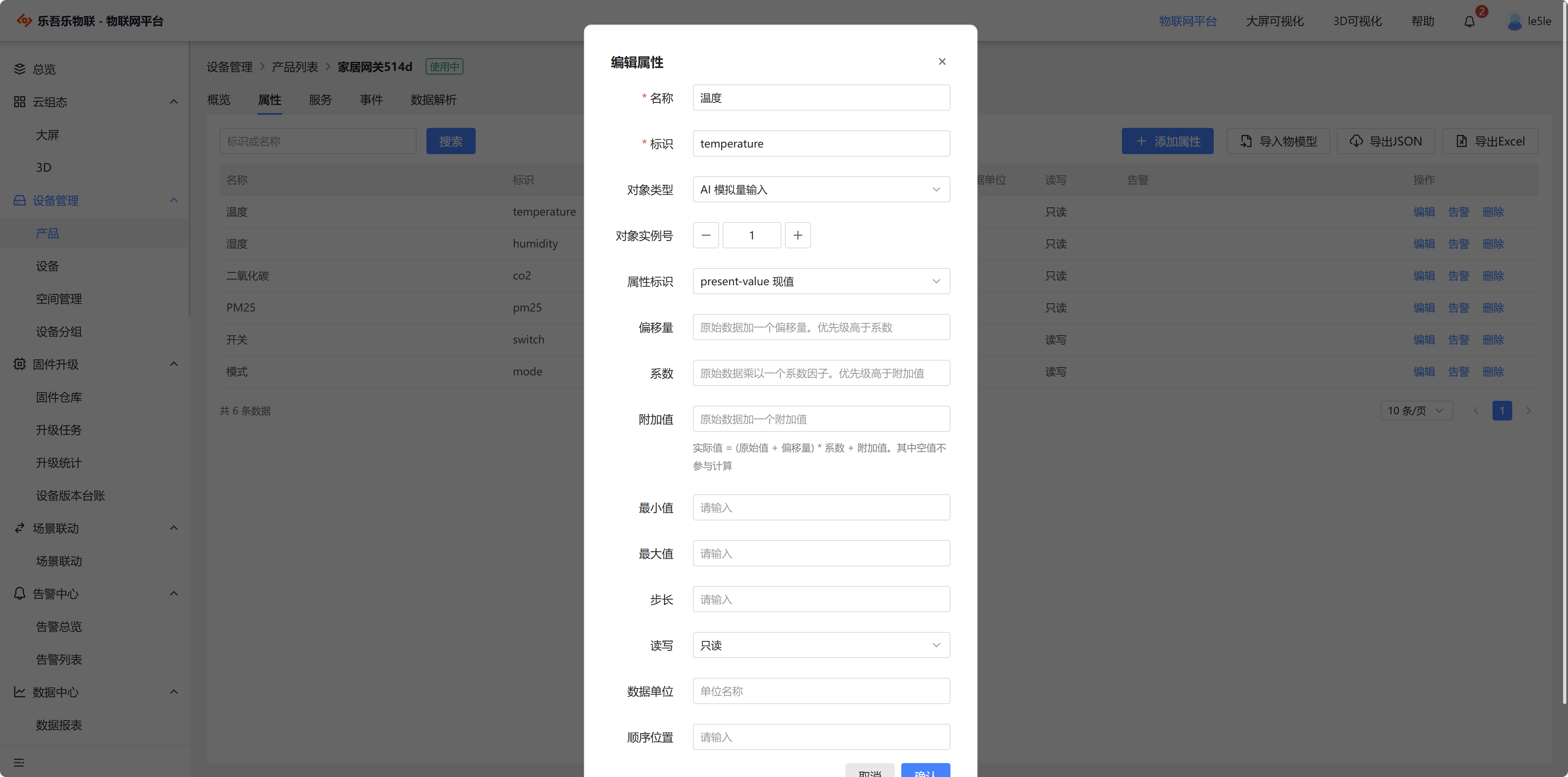

  • 属性:定义数据点,支持数据类型、量程换算(实际值 = (原始值 + 偏移量) × 系数 + 附加值)、读写模式、单位、寻址字段,并可挂告警条件;

  • 服务:远程可调用的命令,如重启、校准,可定义入参出参;

  • 事件:设备主动上报的事件,可直接升级为告警。

物模型支持 Excel / JSON 批量导入导出,OPC UA 产品还支持 XML 导入。

第 3 步:建设备并接入

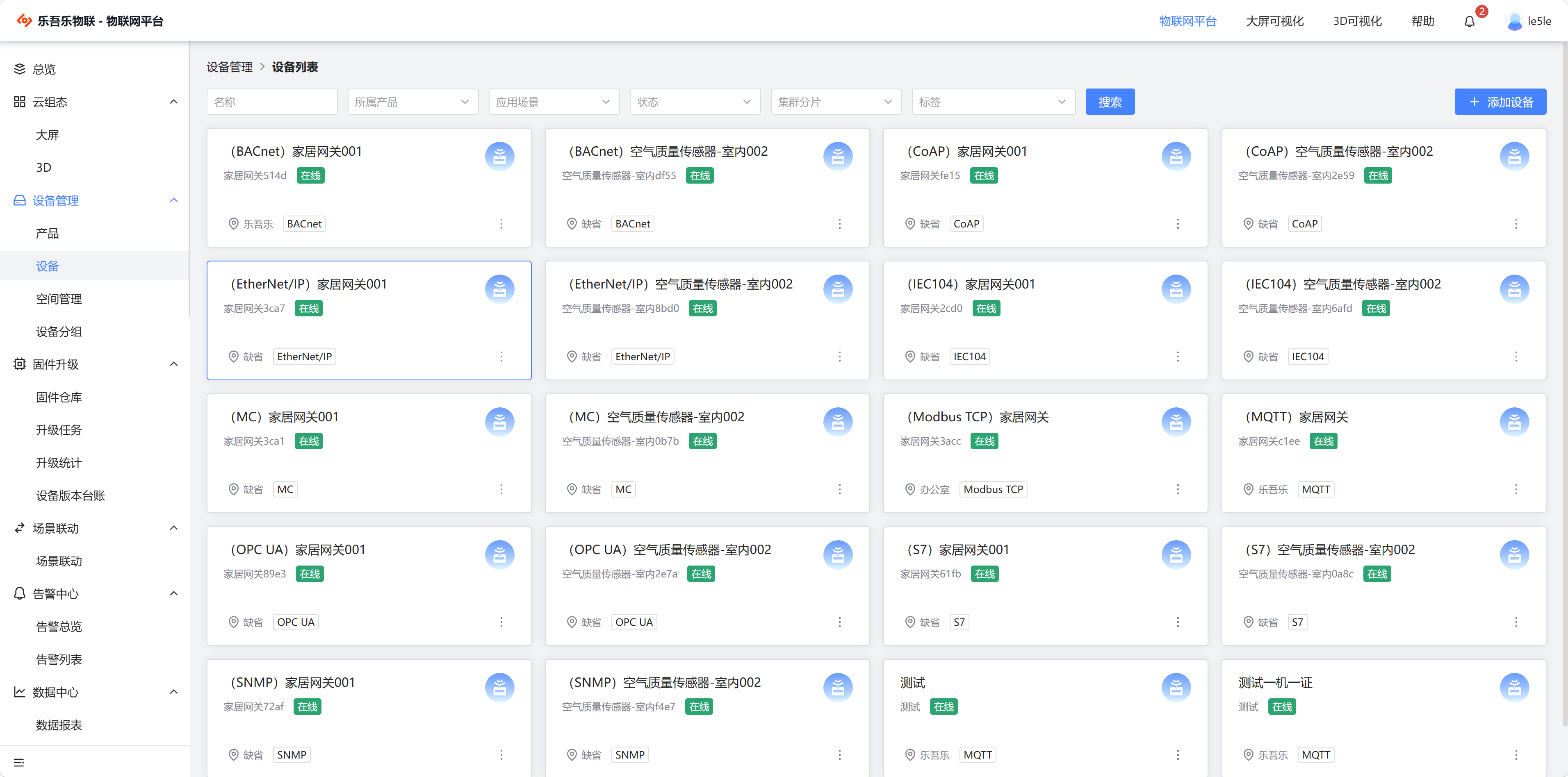

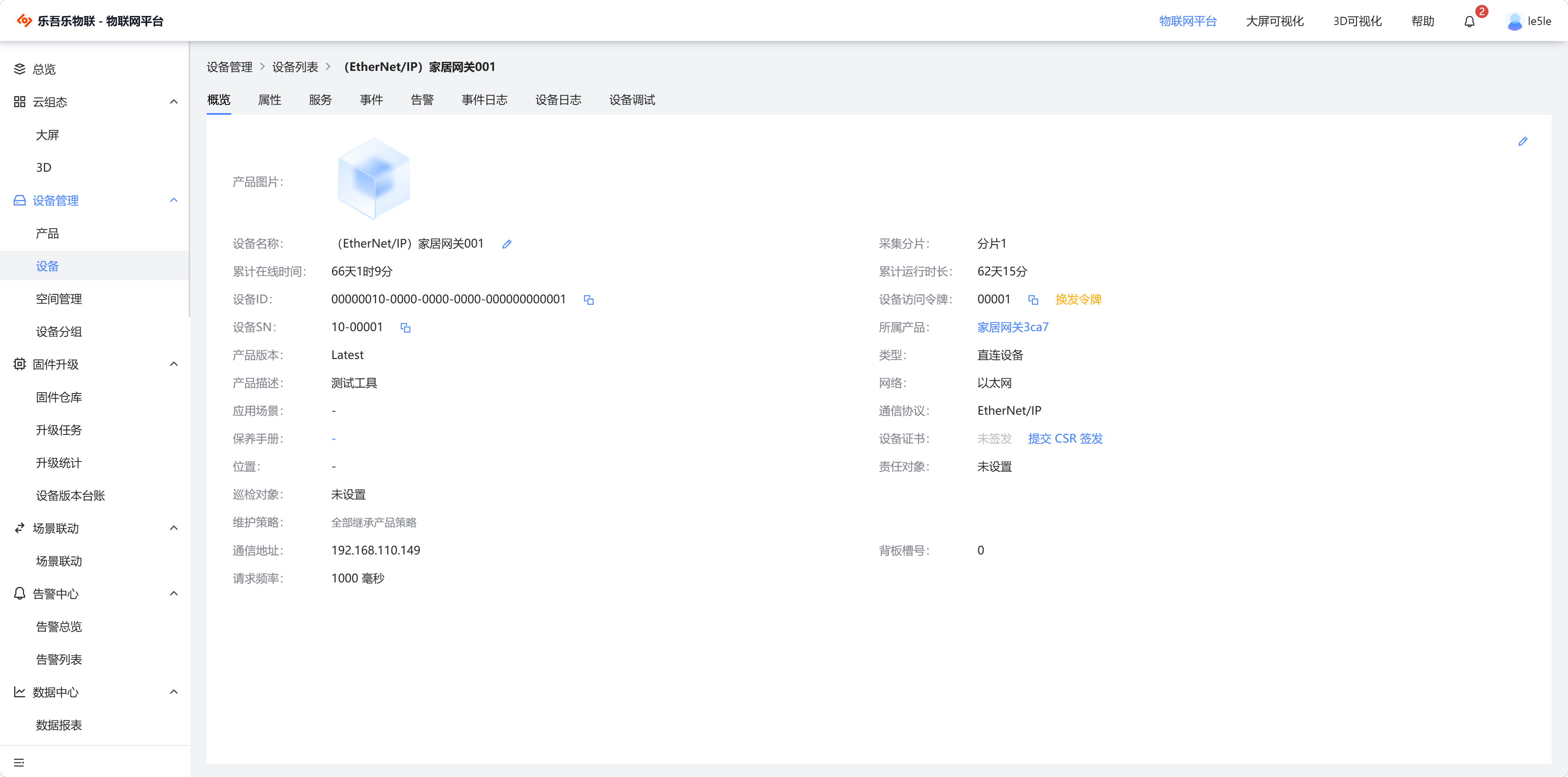

进入 设备管理 › 设备,新建设备时选择产品、填设备地址与凭据、选择采集分片。设备接入后可在设备详情查看实时属性、下发指令、查看日志。若报文非标准结构,在产品详情「数据解析」页签用 JS 脚本将原始报文转换为「属性标识 → 值」。

三、配置告警与通知

属性告警阈值直接配在物模型属性上(级别:注意/告警/重要/严重/紧急,支持持续时间、静默时间、恢复通知);事件告警来自设备上报的事件。告警发生后,通过通知管理配置触达:先配通知方式(短信/电话/邮件/企业微信/钉钉/飞书/Webhook 七种通道的服务参数),再建通知对象(一组人 + 若干通道),最后在告警规则/场景联动中引用通知对象。

四、场景联动:可视化规则链

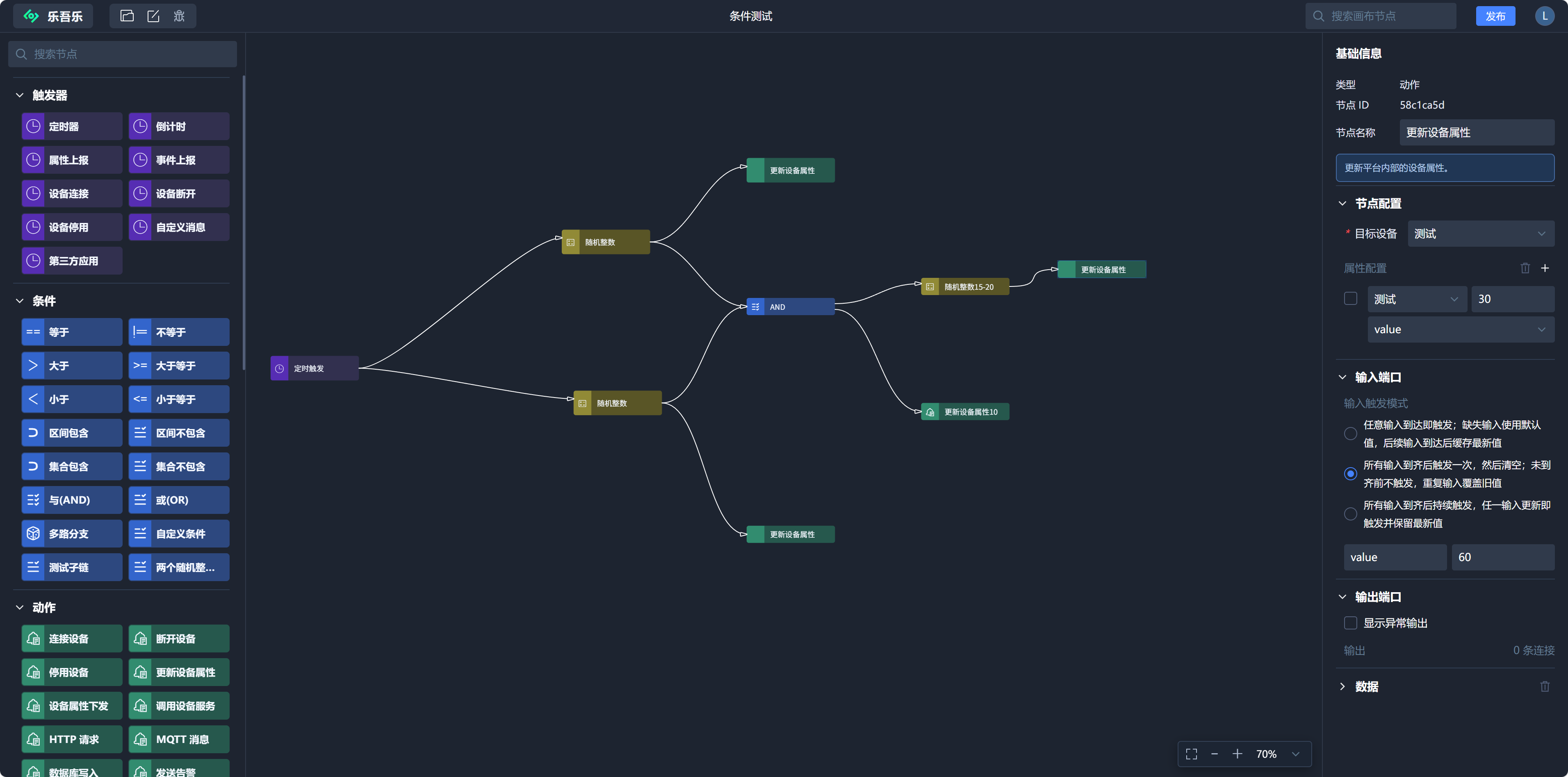

进入 场景联动 › 新建场景,在规则链编辑器中拖拽编排。核心三段:

  1. 触发:设备属性上报、事件上报、连接/断开、定时(cron)、周期、倒计时、第三方订阅、手动触发;

  2. 条件:比较、区间 )、集合 \[、AND/OR、自定义 JS 脚本;

  3. 执行:更新/下发设备属性、调用服务、发短信/电话/邮件、群机器人、写数据库、调 HTTP 接口、产生告警、生成工单、组合节点。

函数节点提供聚合统计、数学、字符串、时间等内置函数,以及防抖/节流阀门。注意:手动触发是真实执行,会真的下发指令、发消息,生产环境点之前先确认链路。

五、数据与可视化

数据中心

  • 数据报表:单设备属性上报明细 + 最大/最小/平均等统计,可导出 Excel;

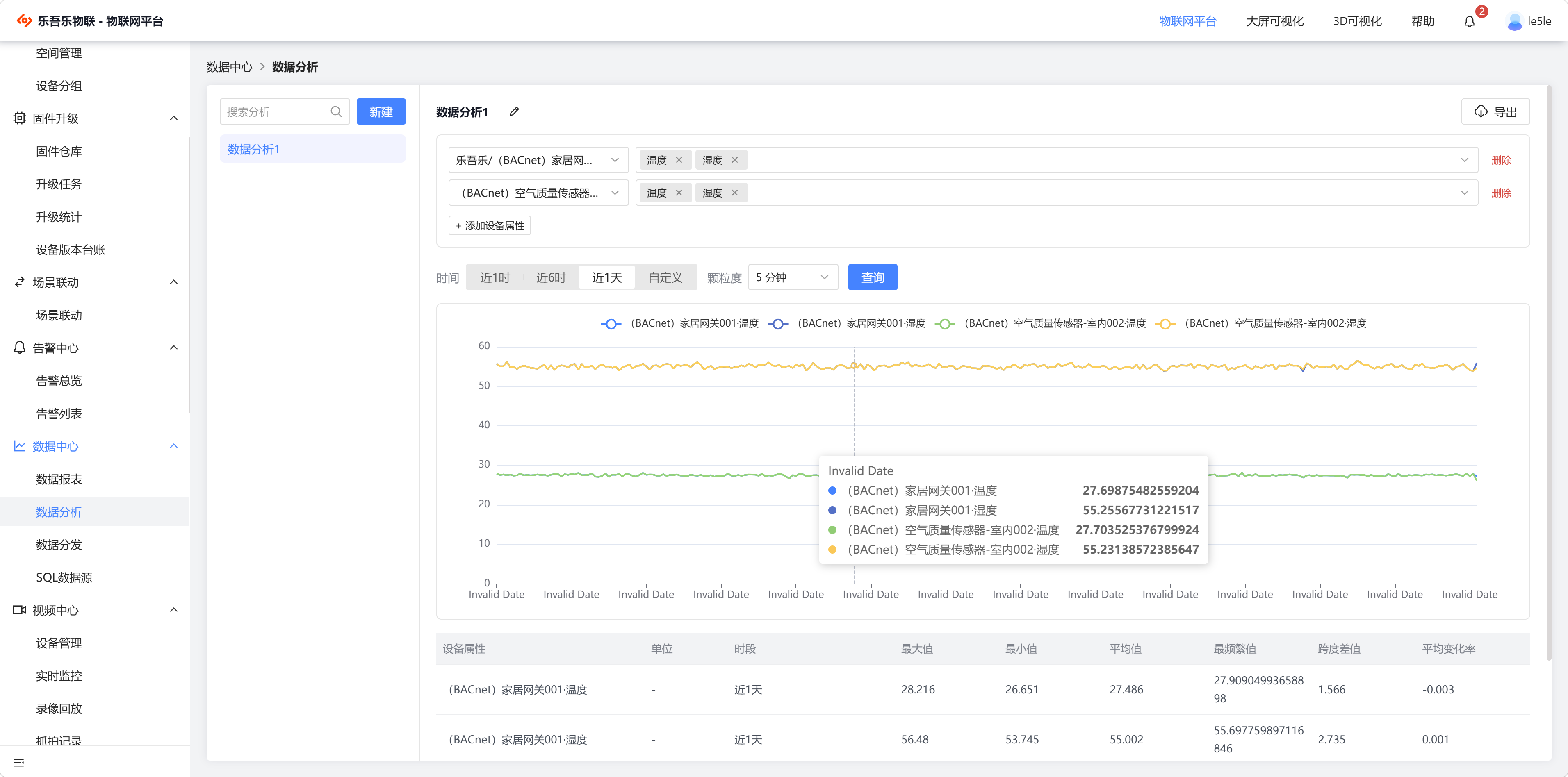

  • 数据分析:多设备多属性对比曲线,按颗粒度聚合;

  • 数据分发:实时转发到第三方 MQTT / HTTP / 数据库;

  • SQL 数据源:登记外部数据库,大屏直接写 SQL 取数,支持表级权限。

云组态可视化

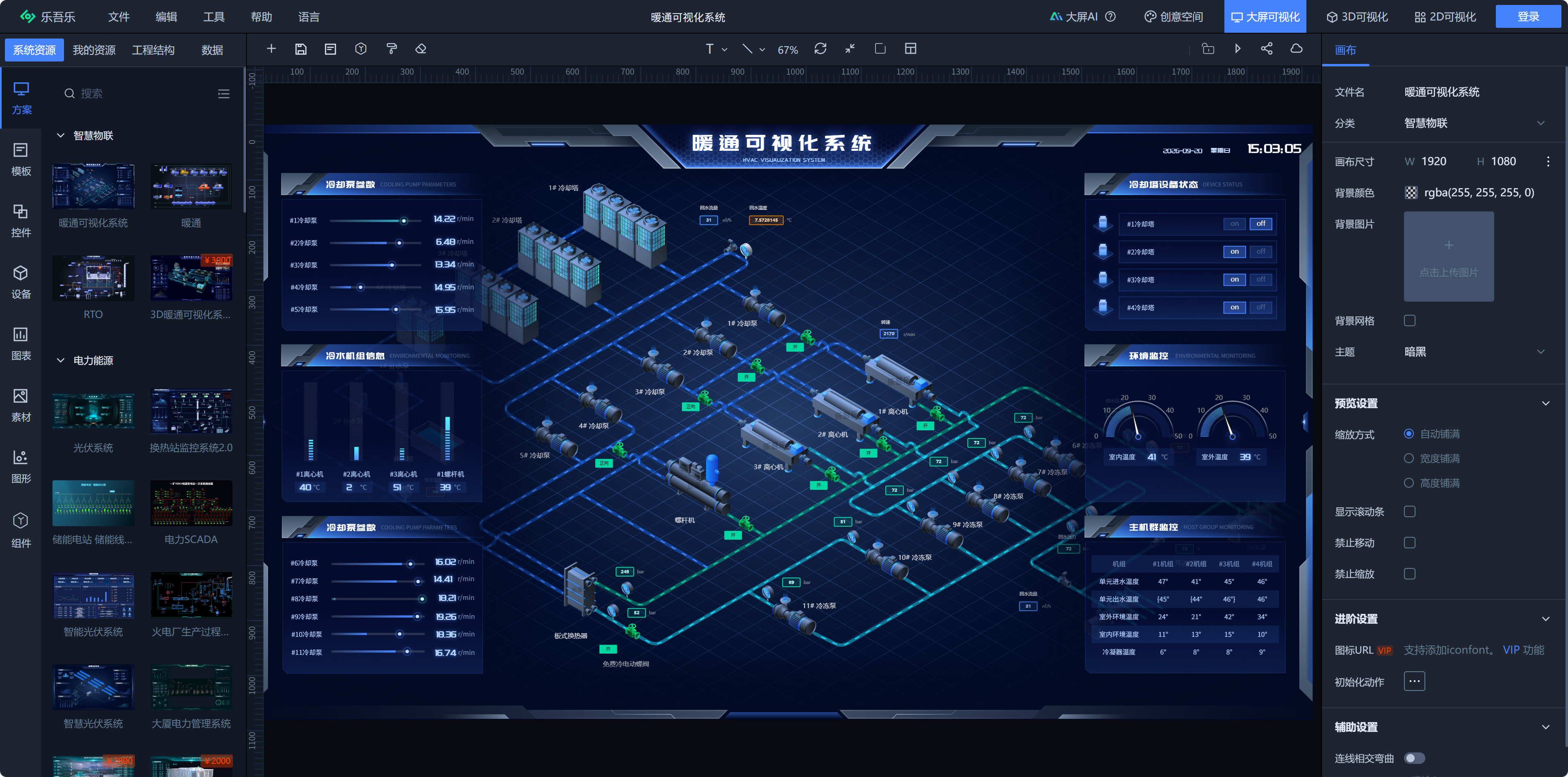

大屏(2D):方案/模板/组件三类资源,组态编辑器中拖拽图元,绑定设备属性(实时刷新)、绑定 SQL 数据源(统计类数据)、配置交互下发(大屏控制设备),保存后可分享链接或嵌入第三方系统。3D 可视化适合厂区鸟瞰、机房机柜等空间场景。

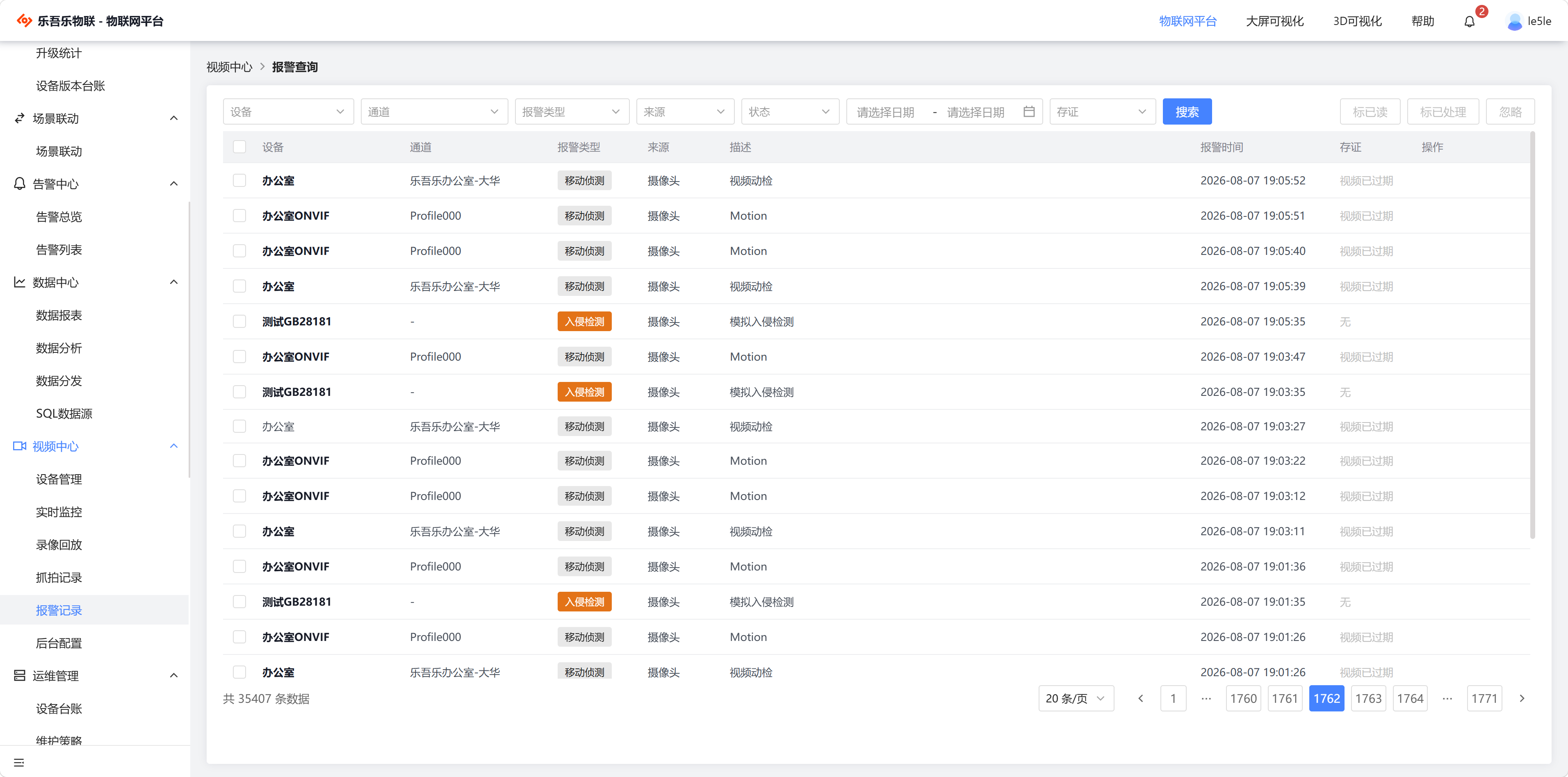

六、视频中心接入摄像头

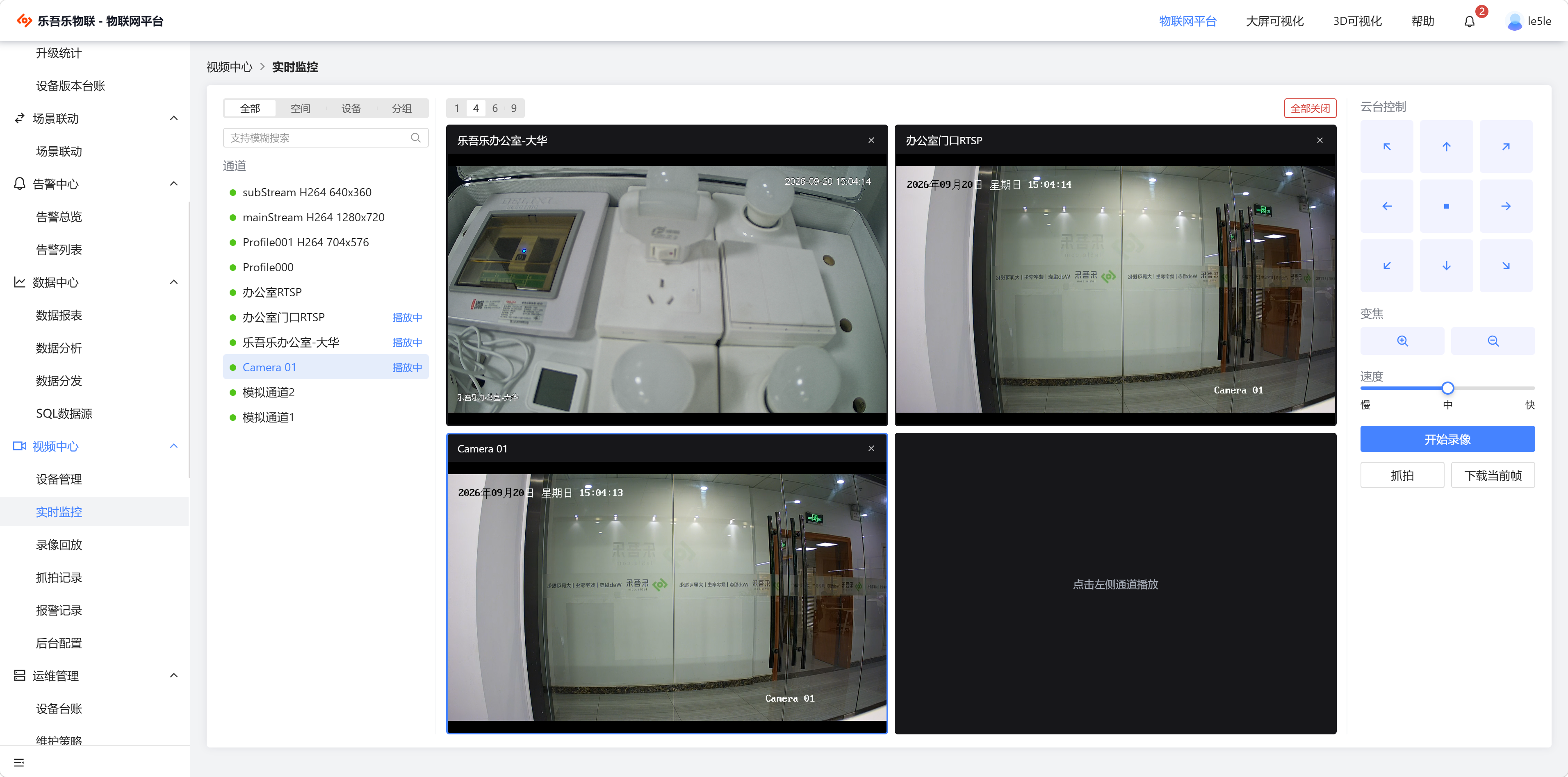

支持 GB28181(国标,最常用)、ONVIF、拉流代理三种方式。以国标为例:先在 后台配置 填好流媒体服务地址(不做这一步,后面画面一定出不来),再配置 GB28181 平台国标编码/SIP 域/SIP 端口/默认密码;摄像机侧按同样参数注册;平台添加设备(填 20 位国标编码)→ 状态在线后刷新拉回通道 → 实时监控勾选通道出画面。H265 摄像头建议收流方式选「TCP 被动」,避免 UDP 丢包导致画面反复重连。

七、运维管理:设备保养与工单闭环

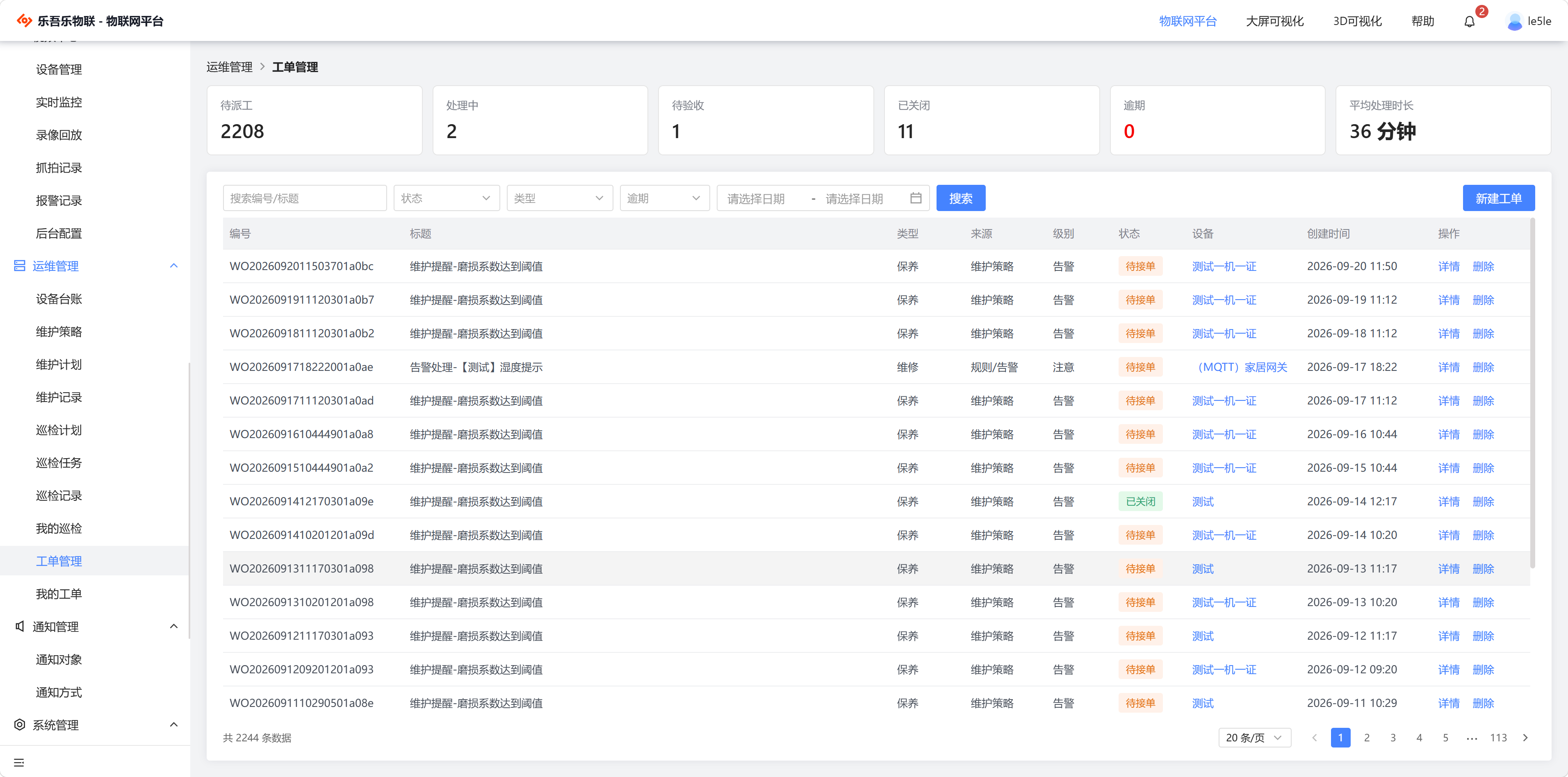

设备台账记录累计运行、剩余寿命、磨损系数;维护策略支持三段规则(定时维护 / 剩余寿命 / 磨损系数),命中后自动排维护计划、生成告警或开工单;巡检点挂二维码,巡检计划/任务/记录形成第二条线,最终都汇入工单管理(待派工 → 处理中 → 待验收)。

参考:

文档中心 - 乐吾乐Le5le
