【计算机视觉入门】基于 dlib 与 OpenCV 的三大案例：人脸检测、年龄性别预测与疲劳检测

文章目录

一、环境准备
[二、案例一：dlib CNN 人脸检测](#二、案例一：dlib CNN 人脸检测)
- [2.1 原理简介](#2.1 原理简介)
- [2.2 完整代码](#2.2 完整代码)
- [2.3 代码解读](#2.3 代码解读)
[三、案例二：OpenCV DNN 年龄与性别预测](#三、案例二：OpenCV DNN 年龄与性别预测)
- [3.1 原理简介](#3.1 原理简介)
- [3.2 完整代码](#3.2 完整代码)
- [3.3 关键 API 说明](#3.3 关键 API 说明)
- - [3.3.1 `cv2.dnn.readNet(model, config)`](#3.3.1 cv2.dnn.readNet(model, config))
  - [3.3.2 `cv2.dnn.blobFromImage(...)`](#3.3.2 cv2.dnn.blobFromImage(...))
  - [3.3.3 推理与取结果](#3.3.3 推理与取结果)
  - [3.3.4 OpenCV 显示中文](#3.3.4 OpenCV 显示中文)
[四、案例三：dlib 68 关键点疲劳检测](#四、案例三：dlib 68 关键点疲劳检测)
- [4.1 原理：EAR（Eye Aspect Ratio）](#4.1 原理：EAR（Eye Aspect Ratio）)
- [4.2 完整代码](#4.2 完整代码)
- [4.3 代码解读](#4.3 代码解读)
- - [4.3.1 关键点检测流程](#4.3.1 关键点检测流程)
  - [4.3.2 眼睛切片与 EAR](#4.3.2 眼睛切片与 EAR)
  - [4.3.3 疲劳判定逻辑](#4.3.3 疲劳判定逻辑)
  - [4.3.4 凸包绘制眼睛轮廓](#4.3.4 凸包绘制眼睛轮廓)
五、总结

一、环境准备

三个案例均基于 Python 3，主要依赖以下库：

库名	用途	安装命令
opencv-python	图像读取、绘制、摄像头调用、DNN 推理	`pip install opencv-python`
dlib	人脸检测、68 关键点定位、CNN 人脸检测	`pip install dlib`（Windows 建议先装 CMake/Visual Studio Build Tools）
numpy	数值计算、坐标数组处理	`pip install numpy`
Pillow	绘制中文文本（OpenCV 原生不支持中文）	`pip install pillow`
scikit-learn	提供 `euclidean_distances` 计算欧氏距离	`pip install scikit-learn`

说明：dlib 在 Windows 上直接 pip install 可能失败，推荐直接下载对应 Python 版本的预编译 wheel 文件离线安装（可在 GitHub 的 dlib releases 或 pyradiomics 的 wheel 仓库找到对应 cp3x + win_amd64 的预编译包）。

三个案例还需要对应的预训练模型文件，这些文件体积较大，需要单独下载并与脚本放在同一目录：

模型文件	说明
mmod_human_face_detector.dat	dlib 官方 CNN 人脸检测器（MMOD）
shape_predictor_68_face_landmarks.dat	68 个人脸关键点定位模型
opencv_face_detector_uint8.pb / opencv_face_detector.pbtxt	OpenCV 官方 TensorFlow 人脸检测模型
age_net.caffemodel / deploy_age.prototxt	Caffe 年龄预测模型
gender_net.caffemodel / deploy_gender.prototxt	Caffe 性别预测模型

其中年龄、性别预测模型是基于 Caffe 框架训练的经典开源模型，输入尺寸为 227×227；人脸检测模型输入尺寸为 300×300。

二、案例一：dlib CNN 人脸检测

2.1 原理简介

dlib 自带两种人脸检测器：

HOG + SVM 检测器 （dlib.get_frontal_face_detector()）：速度快，但在侧脸、遮挡、小目标场景下准确率有限。
MMOD CNN 检测器 （dlib.cnn_face_detection_model_v1()）：全称为 Max-Margin Object Detection，是一个卷积神经网络检测器，准确率明显高于 HOG，代价是推理速度更慢。

本案例使用的就是第二种 CNN 检测器。

2.2 完整代码

python 复制代码

import dlib
import cv2

# opencv 可以直接通过 readnet 来读取神经网络，dlib 也可以。
cnn_face_detector = dlib.cnn_face_detection_model_v1("mmod_human_face_detector.dat")

img = cv2.imread("people.jpg")

# 检测人脸，第二个参数 2 表示将图像上采样 2 倍后再检测，
# 这样可以检测到更小的人脸；上采样倍数越大，检测到的小脸越多，但速度越慢。
faces = cnn_face_detector(img, 2)

for d in faces:
    # 计算每个人脸的位置
    rect = d.rect
    left = rect.left()
    top = rect.top()
    right = rect.right()
    bottom = rect.bottom()
    # 绘制人脸对应的矩形框
    cv2.rectangle(img, pt1=(left, top), pt2=(right, bottom),
                  color=(0, 255, 0), thickness=3)

cv2.imshow("result", img)
cv2.waitKey()
cv2.destroyAllWindows()

2.3 代码解读

dlib.cnn_face_detection_model_v1("mmod_human_face_detector.dat")：加载 CNN 人脸检测模型。
cnn_face_detector(img, 2)：对图像做检测，第二个参数 2 表示将图像放大 2 倍后再送入网络，目的是提升对小目标人脸的检出率。
返回的 faces 是一个 mmod_rectangles 列表，每个元素 d 都包含一个 rect 成员，对应人脸的矩形框。
rect.left() / top() / right() / bottom()：获取矩形框的四个边界坐标。
最后用 cv2.rectangle 在原图上画出绿色检测框。

三、案例二：OpenCV DNN 年龄与性别预测

3.1 原理简介

OpenCV 的 cv2.dnn 模块支持直接加载多种框架训练好的模型（Caffe、TensorFlow、Darknet 等），无需安装深度学习框架即可完成推理。本项目串联了三个模型：

复制代码

摄像头帧 → 人脸检测模型（找出人脸框）→ 裁剪人脸 → 性别模型 → 性别
                                     → 裁剪人脸 → 年龄模型 → 年龄段

人脸检测模型：输入整帧图像，输出若干候选框及置信度。
年龄模型 ：把人脸区域缩放到 227×227，输出 8 个年龄段的概率。
性别模型 ：同样输入 227×227 人脸，输出"男性/女性"两类概率。

年龄模型输出与下列 ageList 一一对应：

python 复制代码

ageList = ['0-2岁', '4-6岁', '8-12岁', '15-20岁',
           '25-32岁', '38-43岁', '48-53岁', '60-100岁']

性别模型输出与下列列表一一对应：

python 复制代码

genderList = ['男性', '女性']

3.2 完整代码

python 复制代码

import cv2
from PIL import Image, ImageDraw, ImageFont
import numpy as np

# =====模型初始化=======
# 人脸检测模型配置与权重
faceProto = "model/opencv_face_detector.pbtxt"
faceModel = "model/opencv_face_detector_uint8.pb"
# 年龄预测模型配置与权重
ageProto = "model/deploy_age.prototxt"
ageModel = "model/age_net.caffemodel"
# 性别预测模型配置与权重
genderProto = "model/deploy_gender.prototxt"
genderModel = "model/gender_net.caffemodel"

# 加载DNN网络
ageNet = cv2.dnn.readNet(ageModel, ageProto)
genderNet = cv2.dnn.readNet(genderModel, genderProto)
faceNet = cv2.dnn.readNet(faceModel, faceProto)

# ========变量初始化=======
# 年龄分段
ageList = ['0-2岁', '4-6岁', '8-12岁', '15-20岁',
           '25-32岁', '38-43岁', '48-53岁', '60-100岁']
# 性别分类
genderList = ['男性', '女性']
# 模型预处理均值
mean = (78.4263377603, 87.7689143744, 114.895847746)

# ========自定义函数：获取人脸包围框=======
def getBoxes(net, frame):
    frameHeight, frameWidth = frame.shape[:2]
    # 构造blob，准备送入网络
    blob = cv2.dnn.blobFromImage(frame, scalefactor=1.0, size=(300, 300),
                                 mean=[104, 117, 123], swapRB=True, crop=False)
    net.setInput(blob)
    detections = net.forward()

    faceBoxes = []
    # 遍历检测结果
    for i in range(detections.shape[2]):
        confidence = detections[0, 0, i, 2]
        # 置信度筛选
        if confidence > 0.7:
            # 归一化坐标转像素坐标
            x1 = int(detections[0, 0, i, 3] * frameWidth)
            y1 = int(detections[0, 0, i, 4] * frameHeight)
            x2 = int(detections[0, 0, i, 5] * frameWidth)
            y2 = int(detections[0, 0, i, 6] * frameHeight)
            faceBoxes.append([x1, y1, x2, y2])
            # 绘制人脸框
            cv2.rectangle(frame, (x1, y1), (x2, y2),
                          (0, 255, 0), int(round(frameHeight / 150)), 6)
    return frame, faceBoxes


# OpenCV不支持中文，借助PIL绘制中文
def cv2AddChineseText(img, text, position, textColor=(0, 255, 0), textSize=30):
    if isinstance(img, np.ndarray):
        # BGR转RGB
        img = Image.fromarray(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
    draw = ImageDraw.Draw(img)
    # 加载字体
    fontStyle = ImageFont.truetype("simsun.ttc", textSize, encoding="utf-8")
    draw.text(position, text, textColor, font=fontStyle)
    # RGB转回BGR
    return cv2.cvtColor(np.asarray(img), cv2.COLOR_RGB2BGR)


cap = cv2.VideoCapture(0)    # 打开摄像头
while True:
    _, frame = cap.read()        # 读取一帧
    frame = cv2.flip(frame, flipCode=1)  # 画面镜像

    frame, faceBoxes = getBoxes(faceNet, frame)
    if not faceBoxes:   # 无人脸则跳过
        print("当前镜头中没有人")
        continue

    # 遍历检测到的所有人脸
    for faceBox in faceBoxes:
        x1, y1, x2, y2 = faceBox
        face = frame[y1:y2, x1:x2] # 裁剪人脸区域
        # 人脸预处理
        blob = cv2.dnn.blobFromImage(face, scalefactor=1.0, size=(227, 227), mean=mean)
        # 性别预测
        genderNet.setInput(blob)
        genderOuts = genderNet.forward()
        gender = genderList[genderOuts[0].argmax()]
        # 年龄预测
        ageNet.setInput(blob)
        ageOuts = ageNet.forward()
        age = ageList[ageOuts[0].argmax()]

        result = "{},{}".format(gender, age)
        # 绘制中文结果
        frame = cv2AddChineseText(frame, result, (x1, y1 - 30))

    cv2.imshow("result", frame)
    if cv2.waitKey(1) == 27:   # ESC退出
        break

cv2.destroyAllWindows()
cap.release()

3.3 关键 API 说明

3.3.1 `cv2.dnn.readNet(model, config)`

加载深度学习模型。第一个参数是权重文件，第二个参数是网络结构配置文件。不同框架的后缀不同：

Caffe：.caffemodel + .prototxt
TensorFlow：.pb / .pb2 + .pbtxt

3.3.2 `cv2.dnn.blobFromImage(...)`

把普通图像转换为网络要求的 blob 格式，相当于做了一次前处理：

scalefactor：像素值缩放比例，本项目用 1.0；
size：网络要求的输入尺寸，人脸检测用 300×300，年龄/性别用 227×227；
mean：训练时使用的均值，推理时必须减去，否则结果会明显偏差；
swapRB=True：OpenCV 读入的是 BGR 顺序，而很多模型训练时用的是 RGB，需要交换红蓝通道；
crop=False：不裁剪，直接 resize。

3.3.3 推理与取结果

python 复制代码

net.setInput(blob)
outs = net.forward()

net.forward() 返回网络的输出。人脸检测输出是四维数组 (1, 1, N, 7)，其中：

N：候选框数量；
每一行的第 3 个值（索引 2）是置信度；
第 4～7 个值（索引 3~6）是归一化后的 x1, y1, x2, y2，需要乘以图像宽高还原成像素坐标。

对于年龄/性别分类模型，outs[0] 就是各类别概率，用 argmax() 取最大概率对应的索引即可。

3.3.4 OpenCV 显示中文

OpenCV 的 cv2.putText() 不支持中文字体，直接写中文会显示成乱码方块。通用做法是：

把 OpenCV 的 BGR 图像转成 PIL 的 RGB 图像；
用 PIL 的 ImageDraw.text() 绘制中文（指定 TTF/TTC 字体）；
再把 PIL 图像转回 OpenCV 的 BGR 格式。

cv2AddChineseText() 函数封装的就是这一套流程。Windows 上可以直接使用系统自带的 simsun.ttc（宋体）。

四、案例三：dlib 68 关键点疲劳检测

4.1 原理：EAR（Eye Aspect Ratio）

疲劳检测的核心思路是：当人疲劳犯困时，眨眼频率会下降、闭眼持续时间会变长 。通过 dlib 的 68 点关键点模型定位眼睛位置，再用一个简单的几何指标------眼睛纵横比 EAR------来量化眼睛的"睁开程度"。

对于一只眼睛的 6 个关键点（按顺序记为 p 1 , p 2 , p 3 , p 4 , p 5 , p 6 p_1, p_2, p_3, p_4, p_5, p_6 p1,p2,p3,p4,p5,p6）：

p 1 , p 4 p_1, p_4 p1,p4 分别是眼睛的内、外眼角（水平方向）；
p 2 , p 3 p_2, p_3 p2,p3 是上眼睑的两个点；
p 5 , p 6 p_5, p_6 p5,p6 是下眼睑的两个点。

EAR 的计算公式为：

EAR = ∥ p 2 − p 6 ∥ + ∥ p 3 − p 5 ∥ 2 ⋅ ∥ p 1 − p 4 ∥ \text{EAR} = \frac{\|p_2 - p_6\| + \|p_3 - p_5\|}{2 \cdot \|p_1 - p_4\|} EAR=2⋅∥p1−p4∥∥p2−p6∥+∥p3−p5∥

分子是上下眼睑之间两段垂直距离的平均值，分母是眼睛的水平宽度。当眼睛睁开时，EAR 基本稳定在一个较大的值；当眼睛闭上时，分子趋近于 0，EAR 也趋近于 0。 这个阈值不需要逐帧训练，通常在 0.2~0.3 之间。

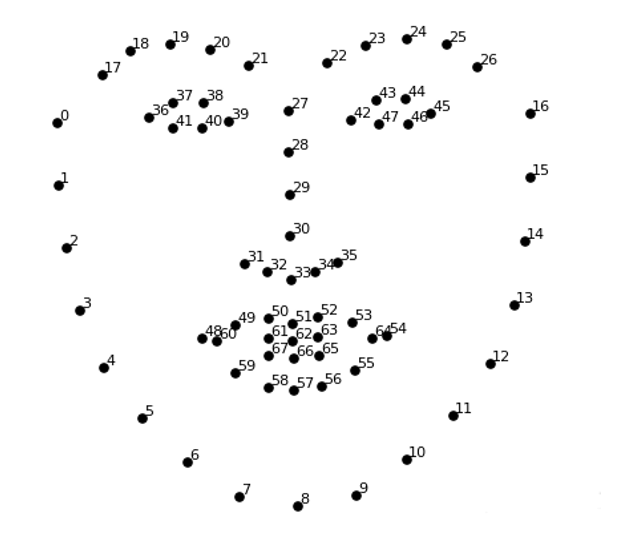

在 68 点模型中，关键点索引与眼睛的对应关系为：

右眼：36 ~ 41（在数组中切片为 shape[36:42]）
左眼：42 ~ 47（在数组中切片为 shape[42:48]）

每只眼睛切片后得到的 6 个点，按顺序正好对应公式中的 p 1 ∼ p 6 p_1 \sim p_6 p1∼p6。

4.2 完整代码

python 复制代码

import numpy as np
import dlib
import cv2
from sklearn.metrics.pairwise import euclidean_distances
from PIL import Image, ImageDraw, ImageFont

# 计算眼睛纵横比EAR，用于判断眨眼/闭眼
def eye_aspect_ratio(eye):
    # 计算眼睛垂直方向两组关键点距离
    A = euclidean_distances(eye[1].reshape(1, 2), eye[5].reshape(1, 2))
    B = euclidean_distances(eye[2].reshape(1, 2), eye[4].reshape(1, 2))
    # 计算眼睛水平方向关键点距离
    C = euclidean_distances(eye[0].reshape(1, 2), eye[3].reshape(1, 2))
    # EAR公式
    ear = ((A + B) / 2.0) / C
    return ear

# 在图片上绘制中文，opencv本身不支持中文，借助PIL实现
def cv2AddChineseText(img, text, position, textColor=(0, 255, 0), textSize=30):
    """向图片中添加中文
    OpenCV 原生不支持中文，借助 PIL 库绘制中文，再转回 OpenCV 图像格式
    :param img: opencv 图像
    :param text: 需要显示的中文文本
    :param position: 文字绘制坐标(x,y)
    :param textColor: 文字 BGR 颜色
    :param textSize: 文字字号
    :return: 添加完中文后的 opencv 图像
    """
    if isinstance(img, np.ndarray):  # 判断是否 OpenCV 图片类型
        # OpenCV BGR 格式转为 PIL 的 RGB 格式
        img = Image.fromarray(cv2.cvtColor(img, cv2.COLOR_BGR2RGB))
    draw = ImageDraw.Draw(img)  # 在 img 图片上创建一个绘图对象
    # 字体的格式，simsun.ttc 为 Windows 自带宋体
    fontStyle = ImageFont.truetype("simsun.ttc", textSize, encoding="utf-8")
    draw.text(position, text, textColor, font=fontStyle)  # 绘制文本
    return cv2.cvtColor(np.asarray(img), cv2.COLOR_RGB2BGR)  # PIL RGB 转回 OpenCV BGR 格式

# 绘制眼睛轮廓
def drawEye(eye):
    eyeHull = cv2.convexHull(eye)
    cv2.drawContours(frame, [eyeHull], -1, (0, 255, 0), 1)

# 闭眼帧计数器
CONTER = 0
# 初始化dlib人脸检测器和68点关键点预测器
detector = dlib.get_frontal_face_detector()
predictor = dlib.shape_predictor('shape_predictor_68_face_landmarks.dat')
# 打开摄像头
cap = cv2.VideoCapture(0)

while True:
    ret, frame = cap.read()
    # 检测画面中的人脸
    faces = detector(frame, 0)
    for face in faces:
        # 获取人脸68个关键点
        shape = predictor(frame, face)
        # 将关键点转为numpy数组 (68,2)
        shape = np.array([[p.x, p.y] for p in shape.parts()])
        # 提取右眼、左眼关键点
        rightEye = shape[36:42]
        leftEye = shape[42:48]
        # 计算左右眼EAR值
        rightEAR = eye_aspect_ratio(rightEye)
        leftEAR = eye_aspect_ratio(leftEye)
        # 取双眼EAR平均值
        ear = (leftEAR + rightEAR) / 2.0
        # EAR小于阈值判定闭眼，连续累计帧数
        if ear < 0.3:
            CONTER += 1
            # 连续50帧闭眼，判定疲劳，输出警告
            if CONTER >= 50:
                frame = cv2AddChineseText(frame, '!!!危险!!!', (250, 250))
        else:
            # 眼睛睁开，计数器清零
            CONTER = 0
        # 绘制双眼轮廓
        drawEye(leftEye)
        drawEye(rightEye)
        # 显示EAR数值
        info = 'EAR: {:.2f}'.format(ear[0][0])
        frame = cv2AddChineseText(frame, info, (0, 30))
    cv2.imshow('Frame', frame)
    # ESC退出
    if cv2.waitKey(1) == 27:
        break
# 释放资源
cap.release()
cv2.destroyAllWindows()

4.3 代码解读

4.3.1 关键点检测流程

python 复制代码

detector = dlib.get_frontal_face_detector()
predictor = dlib.shape_predictor('shape_predictor_68_face_landmarks.dat')

faces = detector(frame, 0)
for face in faces:
    shape = predictor(frame, face)
    shape = np.array([[p.x, p.y] for p in shape.parts()])

detector(frame, 0)：先用 HOG 检测器找到人脸框，第二个参数 0 表示不上采样。
predictor(frame, face)：在每个人脸框内预测 68 个关键点。
shape.parts() 返回 68 个 (x, y) 点，列表推导式把它转成 (68, 2) 的 numpy 数组，方便切片。

4.3.2 眼睛切片与 EAR

python 复制代码

rightEye = shape[36:42]   # 右眼 6 个点
leftEye = shape[42:48]    # 左眼 6 个点

切片后传入 eye_aspect_ratio()，按公式计算每只眼睛的 EAR，再取左右眼平均值作为最终 EAR：

python 复制代码

ear = (leftEAR + rightEAR) / 2.0

4.3.3 疲劳判定逻辑

python 复制代码

if ear < 0.3:
    CONTER += 1
    if CONTER >= 50:
        frame = cv2AddChineseText(frame, '!!!危险!!!', (250, 250))
else:
    CONTER = 0

这里有两个关键超参数：

阈值 0.3：EAR 低于此值视为"闭眼"。不同人、不同摄像头角度下最优阈值会有差异，可按实际效果微调。
连续帧数 50：单帧闭眼可能只是正常眨眼，所以需要连续 50 帧（按 30 FPS 计算约 1.6 秒）都低于阈值才报警，避免误报。

4.3.4 凸包绘制眼睛轮廓

python 复制代码

def drawEye(eye):
    eyeHull = cv2.convexHull(eye)
    cv2.drawContours(frame, [eyeHull], -1, (0, 255, 0), 1)

cv2.convexHull() 计算一组点的凸包，再用 cv2.drawContours() 画出眼睛的外轮廓，便于直观调试。

五、总结

本文串联了计算机视觉入门阶段三个典型的案例：

案例	核心技术	学习要点
CNN 人脸检测	dlib MMOD、矩形框绘制	加载预训练模型、坐标获取
年龄性别预测	OpenCV DNN、Caffe/TensorFlow 模型	`blobFromImage`、多模型串联、中文绘制
疲劳检测	dlib 68 关键点、EAR 几何公式	几何特征设计、时序计数报警

【计算机视觉入门】基于 dlib 与 OpenCV 的三大案例：人脸检测、年龄性别预测与疲劳检测

文章目录

一、环境准备

二、案例一：dlib CNN 人脸检测

2.1 原理简介

2.2 完整代码

2.3 代码解读

三、案例二：OpenCV DNN 年龄与性别预测

3.1 原理简介

3.2 完整代码

3.3 关键 API 说明

3.3.1 cv2.dnn.readNet(model, config)

3.3.2 cv2.dnn.blobFromImage(...)

3.3.3 推理与取结果

3.3.4 OpenCV 显示中文

四、案例三：dlib 68 关键点疲劳检测

4.1 原理：EAR（Eye Aspect Ratio）

4.2 完整代码

4.3 代码解读

4.3.1 关键点检测流程

4.3.2 眼睛切片与 EAR

4.3.3 疲劳判定逻辑

4.3.4 凸包绘制眼睛轮廓

五、总结

3.3.1 `cv2.dnn.readNet(model, config)`

3.3.2 `cv2.dnn.blobFromImage(...)`
