能碳管理系统|能源管理系统（EMS）怎么开发？从 0 到 1 讲透架构、技术栈与核心模块

一、先搞清楚：EMS 到底在做什么

能源管理系统（Energy Management System，EMS）不是单纯"画几个能耗曲线"，它的本质是：

把电、水、气、热、光伏、储能等能源数据采上来 → 存好 → 算指标 → 看板展示 → 异常告警 → 指导节能决策。

一个能用的 EMS 至少覆盖这条链路：

智能电表/水表/气表/PLC/光伏逆变器
        ↓  Modbus / MQTT / OPC UA
   边缘采集网关（协议转换+预处理）
        ↓  Kafka / MQTT Broker
  后端微服务（采集/清洗/计算/告警）
        ↓
  MySQL(业务) + InfluxDB(时序)
        ↓
  Vue3 + ECharts 大屏 / 报表 / 接口

二、总体架构设计（分层解耦）

推荐"云---边---端"五层架构：

层级	职责	典型技术
感知层	电表、水表、气表、PLC、传感器	Modbus RTU/TCP、DL/T 645、BACnet
边缘层	协议解析、数据清洗、断网续传	工业网关、Python/Go 采集程序
平台服务层	接收、计算、告警、报表	Spring Boot / Flask + Kafka
数据存储层	时序数据 + 关系数据	InfluxDB/TimescaleDB + MySQL
应用展示层	大屏、Web、移动端、API	Vue3 + ECharts + Grafana

中小项目可先单机 Docker 部署；测点过万再拆微服务 + K8s。

三、技术栈选型（Java 体系为例）

后端：

• Spring Boot 2.7+ / Spring Cloud Alibaba

• 网关：Spring Gateway

• 注册配置：Nacos

• 消息队列：Kafka 或 RabbitMQ（高频数据异步削峰）

• 时序库：InfluxDB / TimescaleDB / TDengine

• 关系库：MySQL 8.x（设备档案、用户、报表模板）

• 缓存：Redis（实时值、Token、限流）

• 实时推送：WebSocket

前端：

• Vue3 + Element Plus + Pinia

• ECharts（折线/柱/饼/热力/仪表盘）

• 大屏自适应方案（scale 或 vw/vh）

边缘采集：

• Python：pymodbus + paho-mqtt

• 或 Go：高性能网关采集

• 支持断网本地缓存、网络恢复续传

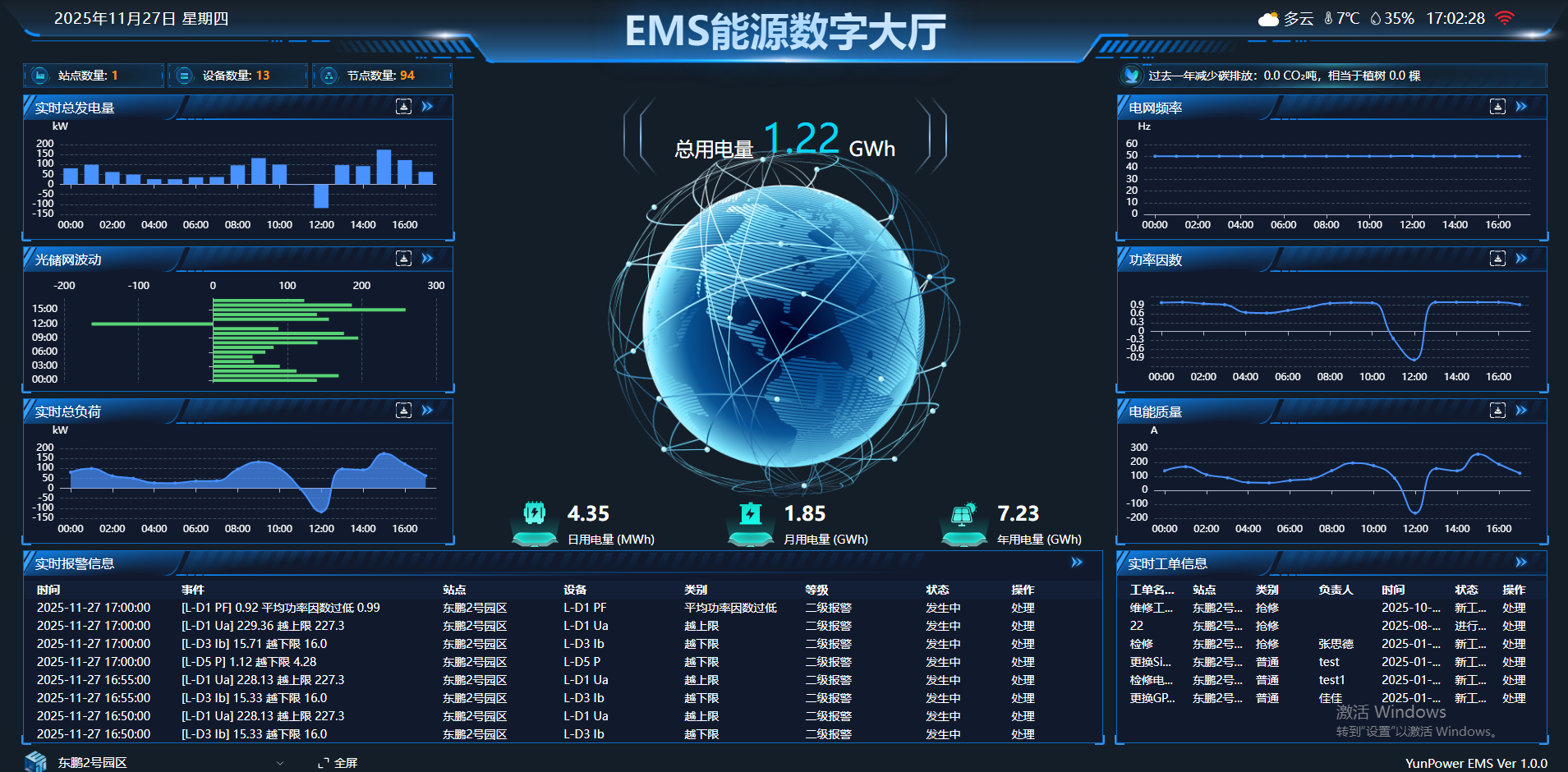

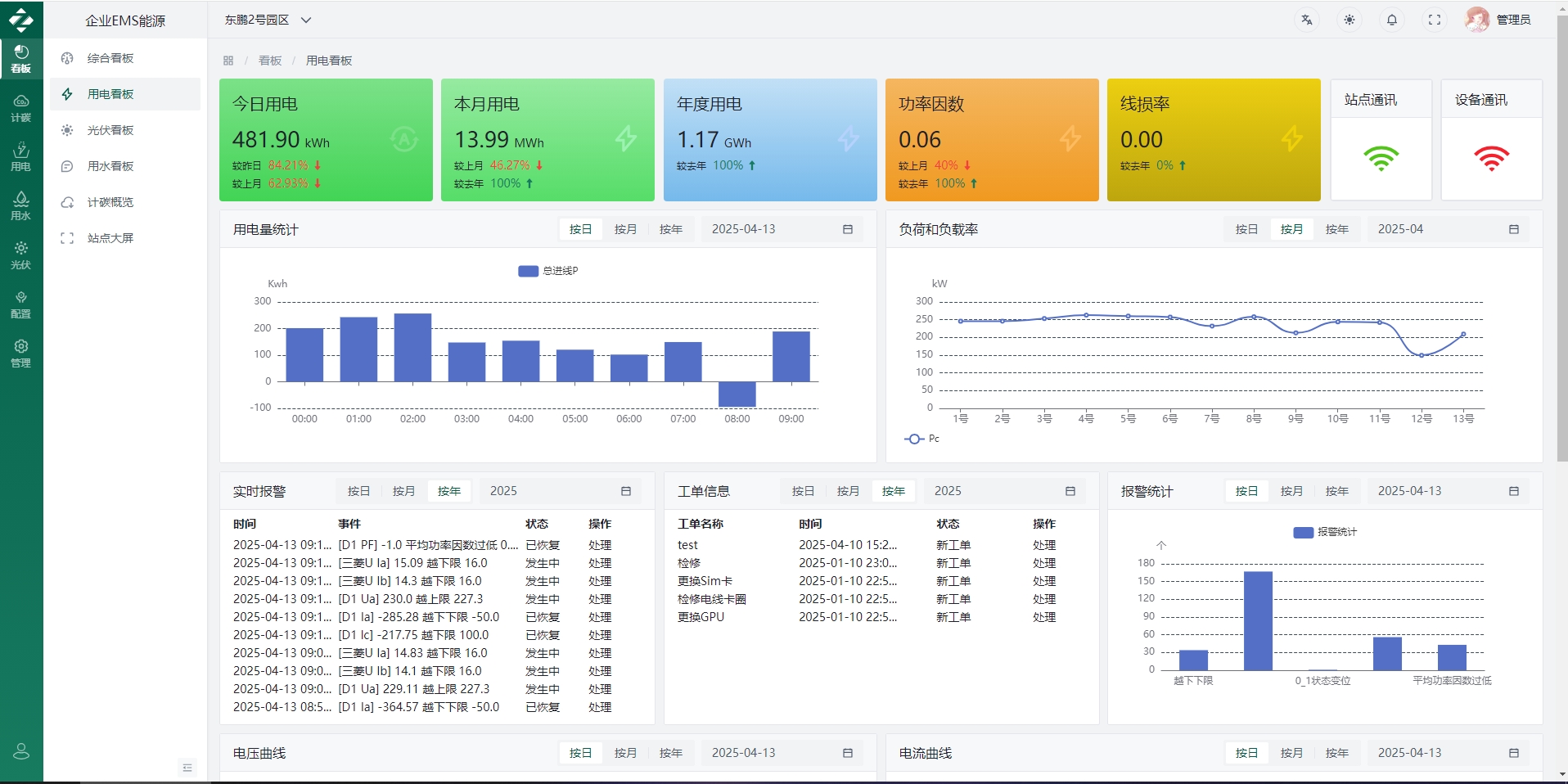

云捷EMS管理系统界面

四、核心功能模块怎么拆

1. 设备管理：能源类型（电/水/气/热）、计量点、所属车间、采集频率、寄存器地址

2. 数据采集：Modbus 轮询 / MQTT 订阅 / OPC UA 客户端

3. 数据清洗：去抖、量程校验、空值补差、重复值去重

4. 指标计算：

   • 总能耗、分项能耗

   • 单位产值能耗 kWh/万元

   • 峰谷平电量、需量

   • 同比/环比、COP、碳排放（IPCC 因子）

5. 实时监控：WebSocket 推实时功率，ECharts 画曲线

6. 告警中心：阈值/突变/离线，钉钉/短信/邮件

7. 报表引擎：日报/月报/碳报告，EasyExcel 导出

8. 权限与租户：RBAC，园区多租户分账

五、关键代码思路（伪代码级）

1）Modbus TCP 采集（Python 边缘端）

from pymodbus.client import ModbusTcpClient
import paho.mqtt.client as mqtt
import json, time

client = ModbusTcpClient('192.168.1.50', port=502)
mqtt_cli = mqtt.Client()
mqtt_cli.connect('broker.emqx.io', 1883)

while True:
    # 读保持寄存器：电压/电流/有功功率
    res = client.read_holding_registers(address=0, count=10, slave=1)
    if res.isError():
        time.sleep(5); continue
    payload = {
        "meter_id": "M-001",
        "power_kw": res.registers[0] / 10.0,
        "ts": int(time.time() * 1000)
    }
    mqtt_cli.publish('ems/meters/M-001', json.dumps(payload))
    time.sleep(1)

2）后端 Kafka 消费写时序库（Java）

@KafkaListener(topics = "energy-topic", groupId = "ems-core")
public void onMessage(String msg) {
    EnergyPoint p = JSON.parseObject(msg, EnergyPoint.class);
    // 1. 写 InfluxDB（高频时序）
    influxWriter.write(p.getMeterId(), p.getTs(), p.getPowerKw());
    // 2. 实时值刷 Redis（前端轮询/WS 用）
    redis.set("rt:" + p.getMeterId(), p.getPowerKw());
}

3）前端 WebSocket 实时功率

const ws = new WebSocket('ws://localhost:8080/ws/realtime')
ws.onmessage = (e) => {
  const d = JSON.parse(e.data)
  powerChart.appendPoint(d.ts, d.powerKw)
}

六、数据库建模要点（最容易踩坑）

不要把所有秒级数据塞 MySQL！

• MySQL：存 meter_meta（设备元信息）、alarm_rule、report_task、user

• InfluxDB measurement：energy_power，tag=meter_id,energy_type，field=value

• 聚合表：分钟/小时/天级统计单独落 MySQL 或 InfluxDB CQ（连续查询）

• 生命周期：原始 3~6 个月，聚合数据留 3~5 年

七、开发落地步骤（建议节奏）

1. 需求边界：电水气？要不要光伏储能？是否对接 MES/ERP？

2. 点位表梳理：哪块表、什么协议、寄存器地址、采集周期

3. 先通采集：边缘程序跑通 Modbus→MQTT

4. 再通存储：Kafka→InfluxDB，确认写入延迟 < 2s

5. 做最小前端：总能耗 + 实时功率 + 日报表

6. 加告警和分析：阈值告警、同比环比、单位产品能耗

7. 接业务系统：OA 推送、碳核算、租户分账

8. 上线运维：Docker Compose 起步，后期 K8s

八、工程避坑指南

• 时钟不同步：所有边缘机装 NTP，否则时序乱序聚合错

• Modbus 轮询阻塞：单线程轮询 200 块表会卡，按网关分片并发

• 浮点量程：很多表是"寄存器值×变比"，不处理会差 10 倍

• 断网丢数：边缘必须本地 SQLite/文件缓冲，恢复后续传

• 等保合规：TLS 传输、JWT 鉴权、操作审计，别等验收再补

九、想快一点？参考开源底座

• 云捷EMS：Python + React + InfluxDB，Modbus/MQTT/BACnet 全支持，适合二开

• 云捷EMS ：仓库地址：https://gitee.com/guangdong122/energy-management

• 自研建议：边缘采集自写，平台层参考 MyEMS 结构

---

如果需要云捷EMS源码合作服务，可联系作者
