IMX6ULL 时钟系统与 EPIT/GPT 定时器原理与配置

IMX6ULL裸机开发：时钟系统与EPIT/GPT定时器知识点总结

一、基础概念

1. 时钟Clock：产生稳定周期性振荡信号，为数字电路提供时序基准。
2. 定时器Timer：对已知频率时钟计数，实现定时、延时、事件计数。
3. RTC实时时钟：主电源关闭后依靠后备电源继续提供日历时间。
4. 时钟硬件单元
   • 晶体振荡器：石英晶体，施加电压输出稳定振荡，IMX6ULL外部24M晶振。
   • PLL锁相环 ：对输入时钟做倍频，提升频率。
   • Prescale预分频器 ：对时钟做分频，降低频率。
   • PFD相位分数分频器：分数分频，输出频率可升高或降低。

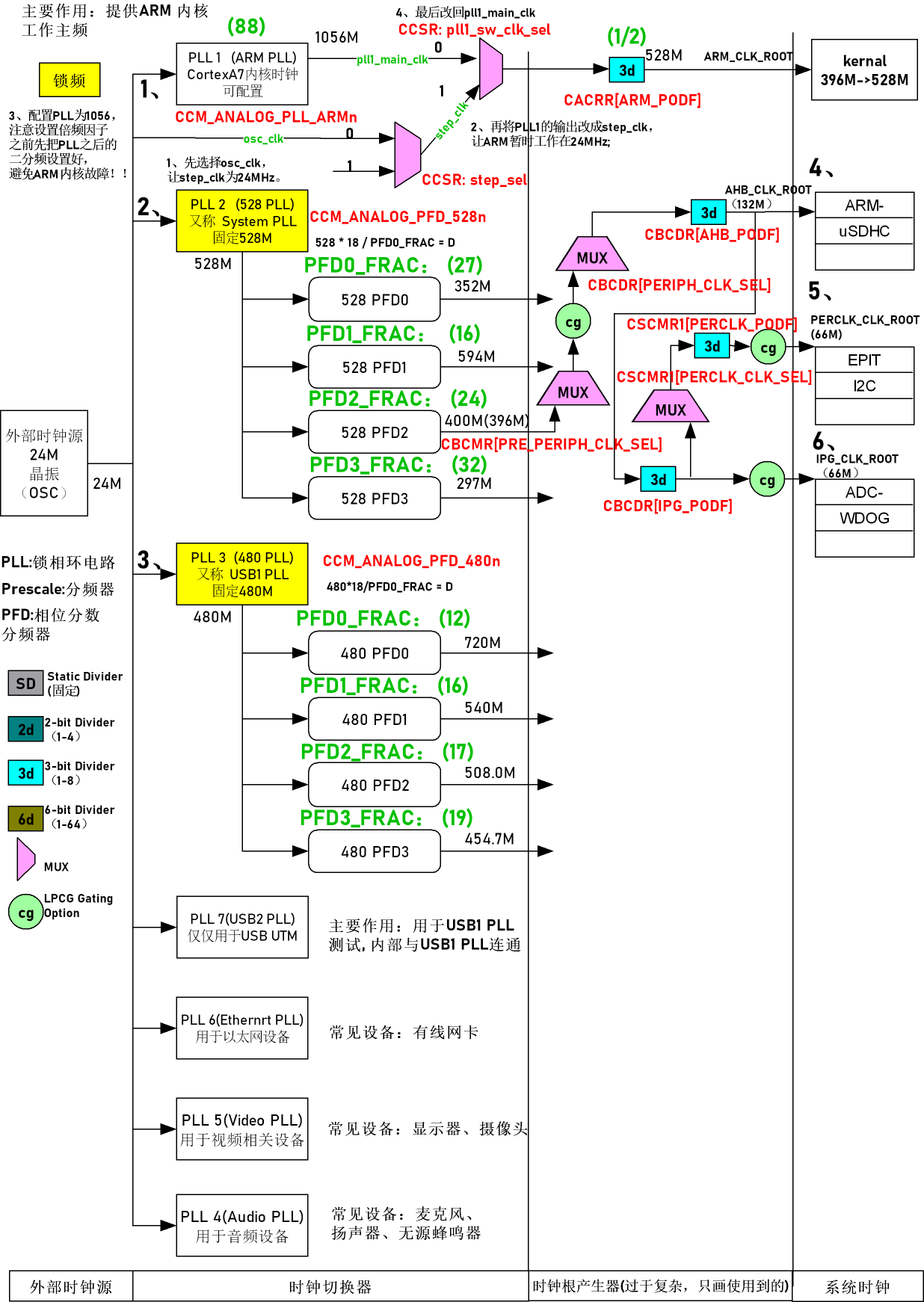

二、IMX6ULL时钟树与PLL配置

1. PLL分类
   • PLL1（ARM‑PLL）：为Cortex‑A7内核提供时钟，可配置，寄存器CCM_ANALOG_PLL_ARMn。
   • PLL2（528‑PLL）：固定输出528MHz，配套4路PFD，寄存器CCM_ANALOG_PFD_528n。
   • PLL3（480‑PLL）：固定输出480MHz，配套4路PFD，寄存器CCM_ANALOG_PFD_480n。
   • PLL4~PLL7：音频、视频、以太网、USB2专用PLL。
2. ARM PLL安全配置流程（重要） 1）先选择osc_clk，step_clk临时为24MHz； 2）把ARM内核临时切换到step_clk（24MHz），避免直接修改高频PLL导致内核故障； 3）先配置PLL后端二分频，再设置倍频因子，配置到1056MHz； 4）最后切回pll1_main_clk作为ARM内核时钟。
3. 主要根时钟与寄存器
   • AHB_CLK_ROOT（132M）：CBCMR、CBCDR寄存器，高速外设总线时钟。
   • IPG_CLK_ROOT（66M）：CBCDR[IPG_PODF]，低速外设时钟。
   • PERCLK_CLK_ROOT（66M）：CSCMR1，供给定时器等外设。

三、定时器EPIT、GPT

1.51单片机定时器回顾

8位自动重装；16位需要在中断服务函数中手动重装初值。

2.EPIT 增强型周期中断定时器

• 32位向下递减计数器，12位预分频。
• 核心用途：周期性定时中断；例：1秒定时中断翻转LED。
• 计数到0自动重载初值，产生中断；无输入捕获、输出比较功能。

3.GPT通用定时器

‑32位向上计数器，支持自由运行模式。 ‑具备输入捕获、输出比较功能；可实现脉冲测量、PWM输出。 ‑实验场景：自由运行模式编写精准软件延时函数。

区分：EPIT专注简单周期中断；GPT功能丰富，适合测量、信号输出。
