PCM+风冷混合热管理的最优解：占包重＜10%与160Wh/kg的权衡方案

TL;DR

印度也是一个巨大的新能源汽车市场，今天看一下印度学者都在研究什么？
印度理工学院孟买分校（IIT Bombay）Thakur、Amale与Kumar团队于2026年8月在ASME《Journal of Thermal Science and Engineering Applications》发表的研究，针对PCM+强制风冷混合电池热管理系统（Hybrid BTMS）提出了一套基于响应面法（RSM）的多目标优化框架。

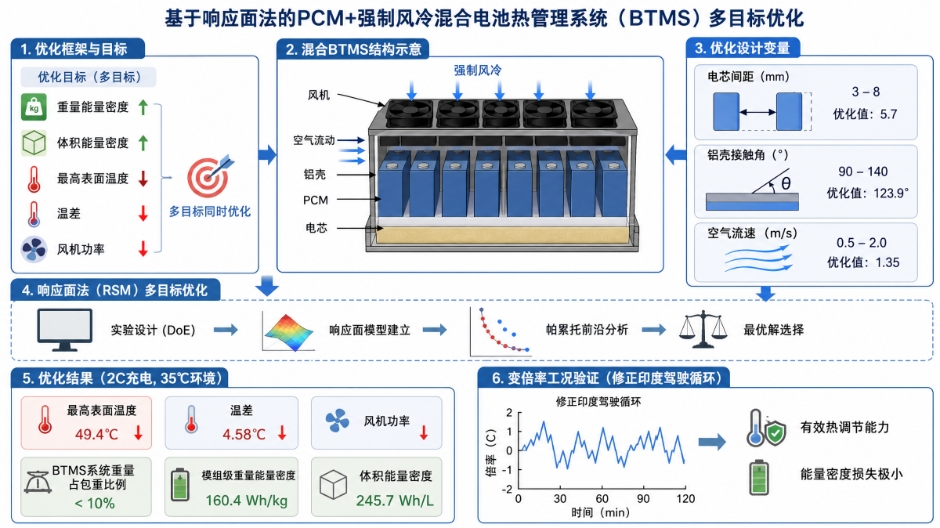

该研究以电芯间距、铝壳接触角、空气流速 三个设计变量，同时优化重量能量密度、体积能量密度、最高表面温度、温差和风机功率五大目标。
在2C充电倍率、35℃环境温度的工况下，优化方案（电芯间距5.7 mm、接触角123.9°、风速1.35 m/s）实现了最高温度49.4℃、温差4.58℃的温控效果，且BTMS系统重量占包重比例低于10% ，模组级重量能量密度达160.4 Wh/kg ，体积能量密度达245.7 Wh/L。
在修正印度驾驶循环的变倍率充放电工况下，该方案同样展现了有效的热调节能力，能量密度损失极小。

互动投票

如果你是整车热管理工程师，在PCM+风冷混合方案中，你最优先权衡的指标是什么？

A. 最高温度控制（安全性第一）

B. 温差均匀性（循环寿命优先）

C. 系统重量占比（续航焦虑下的轻量化）

D. 风机功耗（整车能效优化）

欢迎在评论区留下你的选择和理由。

第一层问题意识：能量密度与热安全的"零和博弈"困境

1.1 行业背景：EV轻量化诉求与BTMS的固有矛盾

电动汽车产业正处在一个微妙的十字路口。国际能源署（IEA）2024年数据显示，全球电动汽车销量持续攀升，但续航焦虑、充电速度、电池安全三大核心痛点仍未得到根本解决。电池能量密度的提升直接关系到整车续航里程，而电池热管理系统（BTMS）作为保障电池安全和寿命的必要装置，却不可避免地增加了系统重量和体积，侵蚀着宝贵的能量密度空间。

这构成了一个看似不可调和的矛盾：热管理越完善，能量密度损失越大；追求极致能量密度，热安全裕度就越窄。

在传统技术路线中，液冷方案虽然换热系数高（500-5000 W/m²·K），但系统复杂度高、重量代价大（0.5-1.5 kg/kWh），且存在泄漏风险；纯风冷方案结构简单、成本低，但散热能力有限（<5 W/cm²），在高倍率充放电和高温环境下难以满足温控要求；纯PCM被动冷却则面临低导热率和储热饱和两大顽疾，长时间持续运行后温度会快速攀升。

混合热管理系统（Hybrid BTMS）的出现，为打破这一困局提供了新思路------将主动冷却（风冷/液冷）与被动储热（PCM）相结合，优势互补。然而，混合系统引入了更多设计变量，参数间的耦合关系复杂，如何在多维度目标中找到最优平衡点，成为学界和工业界共同关注的核心难题。

1.2 研究缺口：现有混合BTMS优化的三重局限

梳理现有文献可以发现，PCM+风冷混合BTMS的研究虽多，但普遍存在以下三方面不足：

第一，目标函数单一化。 多数研究仅以最高温度或温差为单一优化目标，忽视了能量密度这一整车级核心指标。Ling等人2015年的经典研究首次验证了PCM+强制风冷混合系统防止热量累积的有效性，但研究重点聚焦于热性能本身，未将重量和体积约束纳入优化框架 $1$ 。Safdari等人2022年基于NEDC工况的RSM优化虽引入了多目标，但能量密度并未作为核心目标函数处理 $2$ 。

第二，设计变量不完整。 现有研究多关注PCM厚度、电池间距、入口风速等常规变量，对PCM封装结构几何参数（如铝壳接触角）的关注较少。而封装结构直接影响PCM与铝壳的热接触面积、气流通道形态，进而同时影响热性能和系统重量。

第三，工况验证不充分。 大量研究基于恒定倍率放电的简化工况开展优化，缺少实际驾驶循环下的动态验证。电池在真实行驶中的充放电倍率是动态变化的，PCM的熔化-凝固循环特性决定了系统性能在瞬态工况下可能呈现完全不同的表现。

IIT Bombay团队的这项研究，正是针对上述三重缺口展开的。他们将重量能量密度和体积能量密度直接纳入目标函数，以三个关键结构参数和运行参数为设计变量，采用响应面法进行多目标优化，并在修正印度驾驶循环的动态工况下验证了最优方案的有效性。

1.3 核心问题的重新定义

这项研究的真正价值，不在于找到了一组具体的最优参数，而在于重新定义了混合BTMS的优化范式------从"满足温控约束下的性能优化"转向"能量密度与热性能的联合最优权衡"。

传统的BTMS设计逻辑是：先确定温控目标（Tmax<50℃，ΔT<5℃），再设计冷却方案，最后核算重量。这种"先热后重"的思路容易导致热管理系统过度设计，能量密度被动让位于热安全。

而IIT Bombay的研究将能量密度提升为与热性能平级的优化目标，迫使设计在温控裕度和重量代价之间寻找精确的平衡点。这与当前整车企业"克克计较"的轻量化趋势高度契合。

第二层核心创新本质：RSM框架下的五目标协同优化

2.1 系统构型：错排圆柱电芯+PCM铝壳+强制风冷

该研究的物理模型采用24颗圆柱电芯的错排（staggered）模组方案。每颗电芯外部包裹铝壳，铝壳与电芯之间填充相变材料（PCM）。强制空气从模组一侧流入，流经电芯间隙，从另一侧流出，带走PCM储存的热量。

这种构型有几个关键设计细节值得注意：

错排布置是提升风冷效率的经典手段。相比于顺排（aligned），错排可以增加气流扰动，强化换热，但其代价是压力损失更大。该研究选择错排方案，意味着在设计之初就将换热效率置于优先位置，后续通过流速优化来平衡风机功耗。

铝壳接触角 是该研究提出的一个新颖设计变量。这里的接触角（contact angle）指的是铝壳包裹电芯的周向角度------接触角越大，铝壳与PCM的接触面积越大，热传导路径越充分，但铝壳重量也随之增加，且气流通道的有效流通面积减小。123.9°的最优值意味着铝壳包裹电芯约三分之一的周向，而非完全包裹。这一参数的引入，本质上是在热传导面积与重量/流阻之间寻找最优解。

PCM填充在铝壳与电芯之间的环形间隙中，电芯间距决定了PCM的体积和重量。间距越大，PCM越多，储热能力越强，但模组重量和体积也越大，能量密度越低。

2.2 五目标函数：一个前所未有的多维优化空间

该研究设定了五个目标函数，构成了一个高维度的优化空间：

目标函数	方向	物理意义
重量能量密度 ρ_EG	最大化	模组单位重量的储能能力，直接影响续航
体积能量密度 ρ_EV	最大化	模组单位体积的储能能力，直接影响布置空间
最高表面温度 T_S,Max	最小化	电池安全运行的上限约束
表面温差 ΔT_S	最小化	电池一致性和循环寿命的关键指标
风机功率 P	最小化	系统辅助功耗，影响整车能效

五个目标之间存在复杂的耦合和冲突关系。例如，增大气芯间距可以降低温差和最高温度，但会减小能量密度；提高风速可以降低最高温度，但会增加风机功耗，且对温差的改善有限。

这种多目标冲突的特性，使得"最优解"不再是一个点，而是一条Pareto前沿------在这条线上，任何一个目标的改善都必须以牺牲另一个目标为代价。研究的任务，就是在Pareto前沿上找到最符合工程约束的权衡点。

2.3 三设计变量：筛选的逻辑与物理内涵

研究选取了三个设计变量：

变量A：电芯间距（Cell Spacing）------范围4-7 mm
变量B：铝壳接触角（Aluminum-shell Contact Angle）------范围90°-150°
变量C：空气流速（Air Velocity）------范围0.5-2.0 m/s

这三个变量的选择并非随意，而是经过了深思熟虑的筛选。电芯间距是结构参数的核心，直接决定了PCM用量、模组尺寸和流道宽度；铝壳接触角是封装几何的关键，影响热接触面积和结构重量；空气流速则是运行参数的代表，决定了主动冷却的强度和能耗。

三者分别代表了**"储热能力-封装效率-主动散热强度"**三个维度的调节手段，构成了一个相对完备的设计空间。

2.4 响应面法（RSM）：为何选择这种优化方法？

在多目标优化的工具箱中，有多种方法可选------遗传算法（NSGA-II）、粒子群优化（MOPSO）、响应面法（RSM）等等。该研究选择RSM而非当前更流行的智能算法，有其特定的考量。

RSM的核心思路是通过设计实验（DOE）构建一个多项式代理模型（通常是二阶），用数学函数近似真实的输入-输出关系，然后基于代理模型进行优化。相比于直接耦合CFD的智能算法，RSM的优势在于：

计算效率高------只需有限的CFD仿真次数（该研究采用Box-Behnken设计，仅需15-17组计算）即可建立代理模型，远少于遗传算法所需的成百上千次评估；
物理可解释性强------响应面模型的系数可以直接反映各变量及其交互作用对目标的影响程度和方向，便于工程理解；
适合变量数较少的场景------三变量五目标的规模下，RSM完全够用，且模型精度可控。

研究结果也验证了RSM的适用性------回归模型的R²值较高，预测值与CFD仿真值吻合良好。

2.5 优化结果解析：5.7 mm + 123.9° + 1.35 m/s的内在逻辑

最终的优化方案为：电芯间距5.7 mm，铝壳接触角123.9°，空气流速1.35 m/s。对应的性能指标为：T_S,Max = 49.4℃，ΔT_S = 4.58℃，重量能量密度160.4 Wh/kg，体积能量密度245.7 Wh/L，BTMS重量占包重比例低于10%。

这组数据背后有几个值得深入解读的发现：

第一，温控约束是"贴着边界"满足的。 最高温度49.4℃，非常接近50℃的约束上限；温差4.58℃，也相当接近5℃的阈值。这说明优化模型在能量密度最大化目标的驱动下，将温控裕度压缩到了接近约束边界的位置，"刚刚好"满足要求，不浪费一分重量。

这种"边界最优"的设计理念在航空航天领域很常见，但在汽车电池热管理中还相对新颖。它意味着系统没有多余的设计余量，对制造公差和工况波动的鲁棒性需要额外验证。

第二，电芯间距是影响温差的主导因素。 RSM方差分析（ANOVA）结果显示，电芯间距在减小温差方面的贡献度最大。这是因为更大的间距意味着更厚的PCM层和更宽的气流通道，前者增强了储热和均温能力，后者改善了风冷均匀性。

第三，最高温度受电芯间距和风速共同显著影响。 两者都对最高温度有显著作用，且存在交互效应------间距大时PCM储热多，可以适当降低风速；间距小时则需要更高的风速来加强散热。

第四，铝壳接触角的作用是非线性且微妙的。 123.9°的最优接触角位于90°-150°范围的中间偏上位置，说明接触角存在一个最优平衡点：太小则热接触不足，PCM热量难以导出到铝壳再被气流带走；太大则铝壳增重过多，且气流被铝壳阻挡，流阻增大。

2.6 循环工况验证：PCM的真正价值在动态场景

恒定2C充电工况是优化的基准，但真实行驶条件远比这复杂。该研究进一步在修正印度驾驶循环（Modified Indian Driving Cycle）下验证了最优方案的性能，工况包含恒定2C充电和变倍率放电。

在循环工况下，PCM的"削峰填谷"作用得到了充分体现：充电或高倍率放电时，PCM熔化吸收热量，抑制温度飙升；低倍率放电或停车时，PCM凝固释放热量，为下一次储热做准备。风冷系统则持续地将PCM中的热量带走，维持系统的热平衡。

循环工况验证的意义在于，它证明了该优化方案不仅在最坏稳态工况下满足约束，在动态循环中也能有效工作。而且，由于PCM的储热-放热循环特性，循环工况下的实际表现可能优于恒倍率工况------因为PCM有机会在低负载阶段重新凝固，恢复储热能力。

第三层跨体系触类旁通：混合BTMS优化的横向坐标系

3.1 与PCM+液冷混合方案的对比

将PCM与液冷结合，是当前混合BTMS研究的另一条主流路线。液冷的换热效率远高于风冷，因此PCM+液冷方案通常能实现更低的温度和更好的均匀性，但代价是系统更复杂、更重、成本更高。

Cao等人2026年发表在《Energy》上的研究提出了一种拓扑优化液冷板+PCM蜂窝支架的混合方案，采用NSGA-II算法进行多目标优化 $3$ 。Xiong等人2024年的研究则将TPMS（三周期极小曲面）结构引入PCM-液冷混合系统，利用TPMS构建导热网络，优化后热梯度降低20.3%，压降降低91.9%，质量降低19.4% $4$ 。

与这些液冷混合方案相比，IIT Bombay的风冷方案有几个显著差异：

对比维度	PCM+风冷（IIT Bombay）	PCM+液冷（典型方案）
最高温度	~49.4℃（2C充电）	~40-45℃（3C放电）
温差	~4.58℃	~2-4℃
系统复杂度	低	高
重量代价	<10%包重	15-25%包重（估算）
适用场景	经济型、中低倍率	高性能、高倍率
泄漏风险	无	有

从能量密度角度看，风冷方案的轻量化优势明显。虽然其温控精度不如液冷方案，但对于2C及以下倍率的应用场景，49.4℃的最高温度仍在安全范围内。这反映了一个核心判断：并非所有应用都需要液冷级的热管理性能，在合适的场景下，PCM+风冷的轻量化方案可能是更优的工程选择。

3.2 与其他PCM+风冷优化研究的横向对比

在PCM+风冷这一细分方向上，已有多项研究进行了优化尝试，各有侧重：

**Swamy和Verma（2024）**同样基于ASME期刊发表了PCM+风冷混合系统的优化研究，采用实验+数值方法，针对6S1P模组优化了PCM厚度、电芯间距和入口风速，实现了PCM质量减少53.95%、空气流量减少40%的效果 $5$ 。但该研究的目标函数主要是温度和温差，未将能量密度作为核心目标。

**Safdari等人（2022）**基于NEDC工况，采用RSM方法对PCM+风冷系统进行了多目标优化，变量包括PCM厚度、气隙、风速和PCM类型，目标包括最高温度、平均温度、温差、液相分数和功率密度成本比 $2$ 。该研究引入了经济性指标，但未直接给出能量密度数据。

**徐晶等人（2025）**针对PCM-风冷耦合系统，以入口风速、电池间隙和入口风温为变量，采用响应面+NSGA-II方法进行多目标优化，优化后最高温度降低13.8%，温差降低30.3% $6$ 。

对比之下，IIT Bombay研究的独特贡献在于： 1. 首次将重量/体积能量密度直接作为目标函数 ，而不仅仅是约束条件； 2. 引入铝壳接触角这一新颖变量 ，拓展了封装结构的设计空间； 3. BTMS重量占比低于10%的量化指标，为工程应用提供了明确的参考基准。

3.3 与纯风冷方案的对比：PCM的增量价值在哪里？

一个自然而然的问题是：如果只是为了满足2C充电下50℃的温控要求，纯风冷方案能不能做到？PCM的增量价值体现在哪里？

要回答这个问题，需要理解PCM在混合系统中的两个核心作用：

均温作用。 纯风冷方案中，上游电芯温度低、下游电芯温度高，温差通常较大（8-10℃甚至更高）。PCM包裹在每颗电芯周围，通过相变过程的等温特性，可以有效抑制单颗电芯内部的温度不均，同时通过横向导热改善电芯间的温度一致性。IIT Bombay研究中4.58℃的温差，纯风冷方案在2C倍率下是很难做到的------除非采用极高的风速，但那又会带来风机功耗和噪音问题。

峰值缓冲作用。 在瞬态高倍率工况（如快充、急加速）下，电池产热骤增，纯风冷系统的响应速度有限，温度会出现尖峰。PCM则可以在相变温度附近快速吸收大量热量，抑制温度尖峰，为风冷系统争取响应时间。

但PCM的这些好处是有代价的------重量和体积。该研究中BTMS重量占比低于10%，这意味着PCM的用量被严格控制，其储热容量是有限的。这也解释了为什么最优方案的最高温度"贴着"50℃的边界------PCM刚好够用来缓冲峰值，而非提供持续的冷却能力。

3.4 优化方法对比：RSM vs NSGA-II vs 其他

在多目标优化方法的选择上，学界主要分为两大流派：基于代理模型的方法（如RSM、Kriging、RBF神经网络）和基于进化算法的方法（如NSGA-II、MOPSO）。

RSM的优势是计算量小、物理意义清晰、工程易用性强，特别适合变量数较少（3-5个）、目标函数非线性程度不太高的场景。其局限性在于，二阶多项式模型的表达能力有限，对于高度非线性的问题可能精度不足。

NSGA-II的优势是可以处理复杂的非线性、多峰问题，且能获得完整的Pareto前沿。但其缺点是计算量大------每一代种群都需要多次CFD评估，如果种群规模100、进化100代，就需要10000次CFD计算，这在工程实践中几乎不可行。因此，实际应用中NSGA-II通常也要和代理模型结合使用（先构建代理模型，再用NSGA-II在代理模型上搜索）。

Kriging模型是另一种常用的代理模型方法，相比于RSM的二阶多项式，Kriging可以拟合更复杂的非线性关系，且能给出预测的不确定性估计。但其参数调校更复杂，工程普及度不如RSM。

IIT Bombay选择RSM，本质上是在精度和效率之间的务实权衡。对于三变量的问题规模，RSM已经足够准确，且工程人员更容易理解和应用。如果未来变量数增加到5个以上，或者目标函数呈现强非线性，可能需要考虑升级到Kriging或RBF等更高级的代理模型。

3.5 产业坐标系：从实验室到量产车的距离

从产业应用的角度看，PCM在电池热管理中的渗透率正在缓慢提升。据行业数据，2025年国内电池组中PCM的装车渗透率约为8.6%，较2024年的5.3%提升了3.3个百分点，主要搭载于蔚来ET7、理想L9、小鹏G9等高端车型的电池包底部液冷板上方，通过潜热吸收延缓电芯温升速率。

但这些量产应用中的PCM多作为液冷系统的辅助，而非与风冷组合。PCM+风冷的混合方案目前主要停留在实验室研究阶段，尚未有大规模量产案例。

阻碍PCM+风冷方案量产的主要因素包括： 1. PCM长期循环衰减问题 ------2000次充放电后相变焓值可能下降18.7%，影响长期性能； 2. PCM泄漏风险 ------液态PCM在振动环境下可能渗出，存在安全隐患； 3. 成本偏高 ------当前PCM单价约320元/kg，是导热硅脂的4.8倍； 4. 高温环境下的可靠性------在50℃以上的环境中，PCM可能在电池不工作时就已熔化，失去储热能力。

IIT Bombay的研究在优化方法和能量密度指标上取得了进展，但要走向量产，还需要在材料耐久性、封装可靠性、系统成本等方面做更多工作。

第四层工程落地成熟度评估

4.1 TRL等级评估：当前处于什么阶段？

按照技术就绪水平（Technology Readiness Level, TRL）的九阶评估框架，这项研究大致处于TRL 3-4之间，即"实验环境中的原理验证"到"实验室环境中的组件/子系统验证"阶段。

具体分析：

TRL 1（基本原理观测） ✓ ------ PCM+风冷混合冷却的基本原理已被多项研究证实；
TRL 2（技术概念形成） ✓ ------ 多目标优化的概念已形成；
TRL 3（实验环境中的原理验证） ✓ ------ 该研究通过CFD数值仿真验证了优化方案的有效性；
TRL 4（实验室环境中的组件/子系统验证） ~ ------ 尚缺乏实验验证（同为IIT Bombay的Swamy & Verma 2024年的研究有实验，但变量和目标不同）；
TRL 5（相关环境中的子系统验证） ✗ ------ 尚未在接近真实的环境中进行子系统级验证；
TRL 6及以上 ✗ ------ 距离系统原型、实际环境演示、量产还有很长的路。

制约其向更高TRL推进的关键瓶颈是实验验证的缺失。该研究完全基于CFD数值仿真，虽然CFD在热管理研究中已是成熟工具，但PCM的相变过程、铝壳与PCM的接触热阻、实际工况下的动态特性等因素，仿真与实验之间仍可能存在偏差。在进入工程应用之前，必须有充分的实验数据验证仿真模型的准确性。

4.2 工程落地的五大挑战

挑战一：PCM材料的长期耐久性。 数值研究通常假设PCM的热物理性质不变，但实际使用中，PCM经过数千次熔化-凝固循环后，相变焓值会衰减，导热系数可能变化，甚至出现相分离。对于石蜡基PCM，长期使用后的泄漏问题也不容忽视。这些老化效应会导致系统热性能逐渐劣化，可能在3-5年后就无法满足初始的温控约束。

挑战二：极端工况的鲁棒性。 该研究的优化是在35℃环境温度、2C充电倍率的基准工况下进行的。但在实际使用中，可能遇到45℃以上的高温环境、3C以上的快充倍率、连续爬坡等高负荷工况。"边界最优"的设计在极端工况下可能突破温控约束。需要评估系统在极端工况下的性能裕度，或者采用可变风速的主动控制策略来应对工况波动。

挑战三：制造公差与一致性。 优化给出的是"名义最优值"，但实际生产中，电芯间距、PCM厚度、铝壳接触角等参数都存在公差。如果参数在公差范围内波动时，系统性能会有多大变化？这需要进行公差分析和鲁棒性设计。特别是温控约束已经接近边界的情况下，制造公差可能导致部分产品不满足性能要求。

挑战四：系统集成与控制策略。 该研究假设空气流速恒定，但实际的风冷系统通常有多个风速档位，BMS会根据电池温度实时调整风机转速。固定风速的优化结果在实际应用中需要结合控制策略重新评估。此外，PCM+风冷混合系统还需要考虑PCM何时需要强制冷凝（提高风速）、何时可以自然冷却等控制逻辑。

挑战五：成本与供应链。 PCM材料的成本目前仍偏高，且高品质复合PCM（添加膨胀石墨、碳纤维等增强相的）的供应链还不够成熟。铝壳的定制化加工（精确控制接触角）也会增加制造成本。要实现量产应用，需要在材料成本和加工成本上取得突破。

4.3 潜在应用场景分析

虽然全面量产还有距离，但PCM+风冷混合方案在一些特定场景中已经展现出应用潜力：

经济型电动车（A00/A0级）。 这类车型成本敏感、电池容量小、充电倍率不高（通常1C左右），纯液冷方案的成本占比过高。PCM+风冷的混合方案可以在较低成本下实现有效的热管理，同时重量代价可控（<10%）。160.4 Wh/kg的模组能量密度，对于经济型车型来说已经相当不错。

储能系统（户用/工商业储能）。 储能系统对重量的敏感度低于电动汽车，但对成本和可靠性的要求更高。PCM+风冷方案结构简单、维护方便，且PCM的瞬态热缓冲能力可以应对电网调频等高功率冲击场景。已有实际案例显示，PCM+风冷方案在工商业储能中的投资回报周期比液冷方案短1.5年。

两轮电动车和低速电动车。 这类车辆的电池功率小、空间紧凑，液冷系统的复杂度和成本都不匹配。PCM+风冷甚至PCM自然冷却的方案，在成本和性能之间可能达到更好的平衡。

极端环境下的备份冷却。 在以液冷为主的高性能电池系统中，PCM+风冷可以作为备份冷却方案。当液冷系统故障时，PCM可以提供短时热缓冲，风冷系统可以维持基本的散热能力，提升系统的容错性。

4.4 未来发展方向预判

基于当前的研究进展和产业趋势，PCM+风冷混合BTMS的发展可能沿着以下几个方向推进：

方向一：材料体系升级。 从纯石蜡PCM向复合PCM升级，添加膨胀石墨、碳纤维、MXene等高导热填料，将导热系数从0.2 W/m·K量级提升至5-10 W/m·K甚至更高。导热性能的提升，可以在保持相同热性能的前提下大幅减少PCM用量，进一步降低重量和体积。Lin等人2024年开发的CNT@MXene复合PCM已实现65.55 W/m·K的导热系数，虽然成本高昂，但展示了材料进步的巨大潜力 $7$ 。

方向二：结构创新。 除了传统的圆柱电芯包裹式PCM结构，未来可能出现更多创新结构，如蜂窝状PCM支架、PCM板+风冷通道的组合、3D打印的一体化PCM-铝壳结构等。结构创新可以在相同的PCM用量下实现更好的热性能和更高的能量密度。

方向三：智能优化与控制。 将多目标优化与实时控制策略结合，实现"设计-控制"一体化优化。利用AI算法预测电池温度变化趋势，动态调整风机转速，在保证温控的前提下最小化能耗。数字孪生技术的引入也将使优化从"离线设计"走向"在线迭代"。

方向四：系统级全生命周期评估。 当前的优化多关注单一工况下的热性能和能量密度，未来需要扩展到全生命周期维度------考虑PCM老化后的性能衰减、不同气候区域的适配性、回收再利用的环境影响等。全生命周期评估将使优化结果更贴近实际工程价值。

4.5 对中国新能源汽车产业的启示

作为全球最大的新能源汽车市场，中国在电池热管理技术上的积累已经相当深厚。液冷方案已成为主流，宁德时代、比亚迪、华为等企业都有成熟的液冷热管理方案。但在PCM混合热管理领域，国内研究与国际水平的差距相对较小，甚至在某些方向上处于领先。

IIT Bombay的这项研究给国内产业界的启示主要有三点：

第一，轻量化思维需要渗透到热管理设计中。 国内很多热管理设计还是"先保证冷却能力，再看重量"的思路。而IIT Bombay将能量密度作为核心优化目标，迫使设计在热性能和重量之间寻找精确平衡。这种"克克计较"的设计理念，在续航焦虑依然存在的今天，值得国内工程师借鉴。

第二，不要忽视风冷方案的潜力。 在液冷成为主流话语的今天，PCM+风冷的组合可能被低估了。对于中低倍率、成本敏感的应用场景，PCM+风冷方案在性能、成本、重量、可靠性之间的综合平衡可能优于液冷。特别是对于下沉市场和出口新兴市场的车型，这种方案可能更有竞争力。

第三，多目标优化方法需要更广泛的工程应用。 RSM等优化方法在学术研究中已很成熟，但在工业界的普及度还不够。很多工程设计仍依赖"经验+试错"的模式，优化空间没有被充分挖掘。将系统的多目标优化方法引入工程设计流程，可以在不增加成本的前提下显著提升产品性能。

FAQ（常见问题解答）

Q1：为什么这项研究选择风冷而不是液冷作为主动冷却方式？

A：研究团队没有明确说明选择风冷的原因，但可以从几个角度理解。首先，风冷系统结构简单、成本低、无泄漏风险，在经济型电动车和储能系统中有广泛的应用前景。其次，PCM+风冷的组合是混合热管理中相对"轻量"的方案，更符合该研究"最大化能量密度"的核心目标------如果选择液冷，冷却系统本身的重量和体积就会大幅增加，能量密度的优化空间会被压缩。最后，IIT Bombay所在的印度市场对成本极为敏感，风冷方案更贴合当地市场需求。

Q2：BTMS重量占包重低于10%，这个水平在行业内处于什么位置？

A：这个数字相当有竞争力。参考行业数据，纯液冷系统的重量通常占电池包总重的10-15%（包括冷却板、管路、冷却液、水泵等），纯风冷系统约占5-8%，纯PCM被动系统（厚PCM层）可能达到15-25%。PCM+风冷混合方案将重量控制在10%以内，意味着它在热性能提升（相对于纯风冷）和重量增加之间找到了较好的平衡------用不到5%的额外重量（相对于纯风冷），换取了更好的温控效果和温度均匀性。

Q3：160.4 Wh/kg的模组能量密度是什么水平？与当前主流方案相比如何？

A：需要注意的是，这是模组级（module-level）的重量能量密度，而非电芯级或包级。作为参考，当前主流的磷酸铁锂电池模组能量密度大约在140-180 Wh/kg，三元锂模组在180-250 Wh/kg左右。160.4 Wh/kg的水平，如果是磷酸铁锂体系，属于中等偏上；如果是三元锂体系，则偏低。考虑到该方案采用圆柱电芯+PCM+风冷的结构，且温控性能已满足2C充电要求，这个能量密度水平在PCM混合方案中是相当不错的。

Q4：为什么用响应面法（RSM）而不是更先进的NSGA-II遗传算法？

A：两者各有适用场景。RSM的优势是计算量小（只需十几组CFD仿真）、物理意义清晰（可以直观看到每个变量的影响程度和交互效应）、工程易用性强。NSGA-II的优势是能处理更复杂的非线性问题，可以得到完整的Pareto前沿，但计算量大得多（通常需要成百上千次评估），在实际工程中往往需要与代理模型结合使用。对于该研究中3个变量、中等非线性程度的问题，RSM已经足够准确且高效，选择RSM是务实的工程决策，而非技术局限。

Q5：这项研究的结果能直接用于产品设计吗？

A：还不能。作为一项学术研究，它的价值更多在于方法论和设计趋势的指引，而非可直接落地的工程方案。主要原因包括：1）纯仿真研究，缺乏实验验证；2）优化基于单一基准工况，未覆盖全工况范围；3）未考虑制造公差、材料老化、振动冲击等工程因素；4）使用的是修正印度驾驶循环，与中国或欧洲的驾驶工况有差异。工程人员可以借鉴其优化框架和参数趋势，但具体参数还需要根据实际的电芯型号、模组结构、工况要求重新优化和验证。

Q6：PCM在低温环境下会不会反而阻碍电池加热？

A：这是一个很好的问题，也是PCM热管理的一个潜在劣势。PCM在低温下是固态的，其导热系数通常低于金属，会增加电芯到外部环境的热阻。在电池需要加热的低温工况下，PCM的存在可能减慢加热速度，增加加热能耗。不过，这个问题在该研究中并未重点讨论------研究的工况是35℃的高温环境，关注的是冷却而非加热。在实际的整车应用中，需要同时考虑冷却和加热两种工况，PCM的负面影响需要纳入综合评估。可能的解决方案包括选择合适的相变温度、采用正温度系数（PTC）加热器辅助加热、或者设计可旁路的热管理架构。

关键词

PCM风冷混合热管理, 多目标优化, 响应面法, 电池能量密度, 相变材料, 印度理工学院, 轻量化设计, 模组级热管理

本文仅为学术论文解读与技术分析，不构成任何产品选型、投资建议或工程设计依据。文中涉及的技术参数、性能指标、市场数据等均来自公开文献和行业报告，其准确性以原始来源为准。任何单位或个人依据本文内容做出的决策，由决策者自行承担风险。

参考文献

$1$ LING Z, WANG F, FANG X, 等. A hybrid thermal management system for lithium ion batteries combining phase change materials with forced-air cooling $J$ . Applied Energy, 2015, 148: 403-409.

$2$ SAFDARI M, AHMADI R, SADEGHZADEH S. Numerical and experimental investigation on electric vehicles battery thermal management under New European Driving Cycle $J$ . Applied Energy, 2022, 315: 119026.

$3$ CAO H, SUN Y, LIN Z, 等. Multi-Objective Optimization of a Hybrid Battery Thermal Management System Coupling Topology-Optimized Liquid Cooling with PCM-Honeycomb Scaffolds $J$ . Energy, 2026, 360: 141487.

$4$ XIONG S, WANG Z, BAO R, 等. Performance Study and Optimization of Hybrid Battery Thermal Management System Based on Triply Periodic Minimal Surface Coupled Phase Change Material $J$ . Journal of Energy Storage, 2024, 100: 113529.

$5$ Swamy, K. A., and Verma, S. (October 15, 2024). "Experimental and Numerical Investigation for Optimization of a Hybrid Battery Thermal Management System Based on Phase Change Material and Air Convection." ASME. J. Thermal Sci. Eng. Appl. December 2024; 16(12): 121004.

$6$ 徐晶, 相飞飞, 王翔, 徐鑫, & 施苏航. (2025). Pcm-风冷耦合的锂电池冷却系统优化设计. 电源学报 , 23(6), 281-287.

$7$ Jiayuan Lin, et al. CNT@MXene porous composite PCM based thermal management for lithium-ion battery system. Applied Thermal Engineering, 2025, 262: 125240.

$8$ Thakur, S. S., Amale, S. A., and Kumar, L. (August 3, 2026). "Multi-Objective Optimization of a Hybrid Phase Change Material-Air Battery Thermal Management System to Maximize Energy Density and Thermal Performance." ASME. J. Thermal Sci. Eng. Appl. September 2026; 18(9): 091022.
