一、范式概述
1.1 什么是范式
范式（Normal Form，NF）是关系数据库设计中的一组规范规则。遵从不同级别的规范，可以设计出冗余度更低、异常更少的关系型数据库表结构。
范式的核心目标是：减少数据冗余、消除插入 / 删除 / 更新异常。
1.2 六种范式
关系数据库共有六种范式，级别依次升高：
| 范式 | 全称 | 核心要求 |
|---|---|---|
| 1NF | 第一范式 | 列不可再分（原子性） |
| 2NF | 第二范式 | 消除非主属性对候选键的部分函数依赖 |
| 3NF | 第三范式 | 消除非主属性对候选键的传递函数依赖 |
| BCNF | 巴斯 - 科德范式 | 消除主属性对候选键的部分 / 传递依赖（每个决定因素都是候选键） |
| 4NF | 第四范式 | 消除非平凡多值依赖 |
| 5NF | 第五范式（完美范式） | 消除连接依赖 |
范式越高，数据冗余越小，但表拆分越多，查询时可能需要更多 JOIN。
1.3 范式与性能的权衡
- 范式高：冗余少、一致性好、写入异常少，但查询可能需要多表 JOIN，增加查询复杂度和 IO；
- 范式低（反范式）：冗余多、查询快（单表即可），但写入时需要维护多处数据的一致性，存在更新异常风险。
实际应用中，通常满足 3NF 即可；在高并发、读多写少的互联网场景，有时会故意反范式（增加冗余字段）来减少 JOIN、提升查询性能。
二、核心概念铺垫
在讲解范式之前，必须先理解几个关键概念。
2.1 函数依赖
函数依赖是指：在一张表中，如果属性（字段）X 的值确定后，属性 Y 的值也唯一确定，就称 Y 函数依赖于 X ，记作 X → Y。
例如：学生表中，学号确定后，姓名就唯一确定 → 学号 → 姓名。
三种函数依赖
| 类型 | 定义 | 示例 |
|---|---|---|
| 完全函数依赖 | X→Y，且 X 的任何真子集都不能决定 Y | (学号，课程号) → 成绩（缺了哪个都不行） |
| 部分函数依赖 | X→Y，但 X 的某个真子集就能决定 Y | (学号，课程号) → 姓名（其实学号 alone 就能决定姓名） |
| 传递函数依赖 | X→Y，Y→Z，且 Y 不能反过来决定 X，则 X→Z 是传递依赖 | 学号→班级号，班级号→班主任姓名 → 学号→班主任姓名（传递） |
2.2 候选键、主键、主属性、非主属性
| 概念 | 定义 |
|---|---|
| 候选键（Candidate Key） | 能唯一标识 表中一行记录的最小属性集合。可以是单个字段，也可以是多个字段的组合。一张表可以有多个候选键。 |
| 主键（Primary Key） | 从候选键中选一个作为行的唯一标识，一张表只能有一个主键。 |
| 主属性（Prime Attribute） | 出现在任何一个候选键中的属性。 |
| 非主属性（Non-prime Attribute） | 不出现在任何候选键中的属性。 |
示例
学生表（学号，身份证号，姓名，年龄）：
- 候选键有两个：
{学号}和{身份证号}（都能唯一标识一个学生）； - 选
{学号}作为主键； - 主属性：学号、身份证号（出现在候选键中）；
- 非主属性：姓名、年龄。
三、第一范式（1NF）
3.1 定义
数据库表中的每一列都是不可再分的原子数据项，不能是集合、数组、对象等非原子数据。
换句话说：每一行的每一列，只存一个值，且这个值不能再拆分成更小的有意义的数据。
3.2 反例与正例
反例（不满足 1NF）
| 学号 | 姓名 | 联系方式 |
|---|---|---|
| 001 | 张三 | 138xxxx, 025-xxxx |
"联系方式" 一列存了手机号和座机号两个值，可以再拆分 → 不满足 1NF。
正例（满足 1NF）
| 学号 | 姓名 | 手机号 | 座机号 |
|---|---|---|---|
| 001 | 张三 | 138xxxx | 025-xxxx |
拆成两列，每列只存一个原子值 → 满足 1NF。
3.3 关于 SET 类型
MySQL 的 SET 类型可以在一列中存储多个值（如 '阅读,运动,音乐'），这天然违反 1NF。
但这不代表绝对不能用 SET：如果业务场景中这个字段就是作为一个整体使用、从不单独查询其中某个值，且能在冗余和效率之间做出权衡，SET 仍可使用。
四、第二范式（2NF）
4.1 定义
在满足 1NF 的前提下，消除非主属性对候选键的部分函数依赖。
换句话说：表中每一个非主属性，都必须完全函数依赖于整个候选键，而不能只依赖候选键的一部分。
如果主键是单一字段（非复合主键），则天然满足 2NF------ 因为单一字段不存在 "部分依赖" 的问题。
4.2 部分函数依赖的判定
假设复合主键是 (A, B)：
- 如果某个非主属性 C，只靠 A 就能确定（不需要 B），那 C 就部分依赖于主键 → 不满足 2NF；
- 如果 C 必须同时靠 A 和 B 才能确定，那 C 完全依赖于主键 → 满足 2NF。
4.3 反例分析
样例 ：将所有字段填入一个表，用 (学生id, 班级名称) 作为复合主键。
| 学生 id | 班级名称 | 学生姓名 | 学生性别 | 班级教室 | 班主任 |
|---|
分析各字段的依赖关系：
学生姓名、学生性别：只靠学生id就能确定 → 部分依赖（不需要班级名称）；班级教室、班主任：只靠班级名称就能确定 → 部分依赖（不需要学生 id）；- 没有任何非主属性是完全依赖于整个复合主键的。
→ 不满足 2NF。
4.4 不满足 2NF 导致的异常
| 异常类型 | 定义 | 说明 | 示例 |
|---|---|---|---|
| 插入异常 | 本该可以正常录入的数据，由于缺少主键的组成部分，违反主键非空约束，导致无法插入 | 想插入一个还没有学生的班级，无法插入（因为学生 id 是主键的一部分，不能为空） | 新建了一个班级但还没招生，无法录入班级信息 |
| 删除异常 | 删除某一条数据时，连带删除了本不该删除的其他实体信息，造成非预期的数据丢失 | 删除某班所有学生时，班级信息也一起被删掉了 | 某届学生全部毕业后删除学生记录，班级信息也没了 |
| 更新异常 | 修改某一个属性值时，需要同时修改多行数据；只要有一行漏改，就会产生数据不一致 | 修改班级信息时，需要修改所有该班学生的行，漏改一处就不一致 | 班级换教室，需要更新该班几十个学生的行 |
| 数据冗余 | 同一个班级的信息在每个学生行中重复存储 | 50 个学生的班级，班级名称 / 教室 / 班主任重复存 50 遍 |
核心本质 ：不满足第二范式引发的插入、删除、更新异常，根源是将本应独立的多个实体强行揉合进同一张关系表，破坏了 "一表一主题" 的设计原则，使不同实体的数据与操作产生了不必要的强制绑定。往往是m:n关系的实体
范式逻辑对应 ： 不满足 2NF 的核心特征，是非主属性对复合候选键存在部分函数依赖：非主属性的实际决定因素只是候选键中的一部分主属性，和候选键里的另一部分主属性并无依赖关系；但在存储层面，该非主属性必须与完整的候选键绑定，共同构成一行数据。
五、第三范式（3NF）
5.1 定义
在满足 2NF 的前提下，消除非主属性对候选键的传递函数依赖。
换句话说：非主属性必须直接依赖于候选键，不能通过其他非主属性间接依赖（传递依赖）。
5.2 传递函数依赖的判定
如果存在 候选键 → A → B，且 A 不能反过来决定候选键（表明A不是候选键），则 B 传递依赖于候选键 → 不满足 3NF。（往往是将两个1：n关系的实体揉合在一张表中）
5.3 反例分析
样例 ：如果只用 学生id 作为单一主键：
| 学生 id | 学生姓名 | 所属班级 | 班级名称 | 班级教室 | 班主任 |
|---|
- 主键是单一字段
学生id→ 天然满足 2NF； - 但依赖关系：
学生id → 所属班级，所属班级 → 班级名称/教室/班主任； - 所以
班级名称/教室/班主任通过所属班级传递依赖 于学生id→ 不满足 3NF。
5.4 满足 3NF 的设计
拆成两张表：
班级表（主表）
| 班级 id（主键） | 班级名称 | 班级教室 | 班主任 |
|---|
学生表（从表）
| 学生 id（主键） | 学生姓名 | 学生性别 | 所属班级 id（外键） |
|---|
- 班级表中，所有字段都直接依赖于
班级id； - 学生表中，所有字段都直接依赖于
学生id（所属班级 id 是外键，直接依赖学生 id）； - 消除了传递依赖 → 满足 3NF。
满足 3NF 后，插入异常、删除异常、更新异常和数据冗余都得到了显著改善。
六、BCNF（巴斯 - 科德范式）
6.1 定义
BCNF 是 3NF 的增强版。在满足 3NF 的前提下，对于任何非平凡的函数依赖 X→Y，X 必须是候选键。
换句话说：每个决定因素（能决定其他属性的属性）都必须是候选键，不允许非候选键的属性去决定其他属性。
6.2 3NF 与 BCNF 的区别
- 3NF 允许主属性对候选键的部分依赖或传递依赖；
- BCNF 连主属性的部分 / 传递依赖也消除了。
简单记：3NF 是 "非主属性不传递依赖于候选键"，BCNF 是 "所有属性（包括主属性）都不传递 / 部分依赖于候选键"。
6.3 示例
1. 关系模式与业务规则
关系表：STJ(学生编号 S, 教师编号 T, 课程编号 J) 业务规则：
- 每位教师只讲授一门固定课程；
- 一门课程可以由多位不同的教师讲授；
- 每个学生选修某一门课程时，对应一位固定的授课教师；
- 学生可以选修多门课程。
2. 函数依赖
根据业务规则推导：
T → J：教师编号可以唯一确定课程（一个老师只教一门课）(S, J) → T：学生 + 课程的组合，可以唯一确定授课教师(S, T) → J：学生 + 教师的组合，可以唯一确定对应课程
3. 候选键与主属性
- 候选键 1：
(S, J)------ 能唯一标识一行记录，且去掉任意一个字段都失去标识能力 - 候选键 2：
(S, T)------ 能唯一标识一行记录，且去掉任意一个字段都失去标识能力 - 主属性：
S、T、J（三个属性都出现在候选键中，全都是主属性） - 非主属性：无
4. 范式判定
- 满足 3NF：3NF 的约束是「消除非主属性对候选键的部分 / 传递依赖」。本例中没有非主属性，天然满足 3NF 的全部要求。
- 违反 BCNF ：BCNF 的核心规则是「关系中所有决定因素都必须是候选键」。 本例中存在函数依赖
T → J，决定因素是T，但 T 单独不是候选键（T 只能确定课程 J，无法确定学生 S，不能唯一标识整行记录）。 本质是存在「主属性 J 对 候选键 (S,T) 的部分函数依赖」，因此违反 BCNF。
5. 违反 BCNF 带来的异常
- 插入异常：新增一位教师并确定其授课课程时，只要还没有学生选修这门课，就无法插入数据（S 是主属性，不能为空）。
- 删除异常：删除某一名学生的选课记录，会连带删除掉「该教师教授这门课」的关联信息。
- 更新异常：某教师更换授课课程，所有选该教师课程的学生记录都需要同步修改，漏改就会数据不一致。
6. 修正为 BCNF 的方式
将原表拆分为两张表，消除不合理的依赖：
教师课程表(T, J)，主键：T学生选课表(S, T)，主键：(S, T) 拆分后两张表的所有决定因素都是候选键，均满足 BCNF。
七、反范式设计
7.1 什么时候需要反范式
范式越高，表拆得越细，查询时 JOIN 越多。在以下场景，有时会故意违反范式、增加冗余：
| 场景 | 反范式做法 | 目的 |
|---|---|---|
| 读多写少、查询频繁 | 在订单表中冗余存储用户名、商品名 | 查询订单时不用 JOIN 用户表、商品表 |
| 统计报表 | 预先计算好统计值存入汇总表 | 避免每次查询都做复杂聚合 |
| 历史数据不可变 | 订单快照保存下单时的商品价格 | 商品价格变动不影响历史订单 |
7.2 反范式的代价
- 数据一致性维护成本高：修改冗余字段时，需要同时更新所有存储该字段的表；
- 写入性能下降：一次写入可能涉及多张表的更新；
- 存在不一致风险：如果更新时漏了某处，就会出现数据不一致。
反范式是用空间和一致性维护成本换查询性能，需要根据业务场景权衡，不能盲目反范式。
八、E-R 图
8.1 什么是 E-R 图
E-R 图（Entity-Relationship Diagram，实体 - 关系图）是一种用于描述数据模型的概念图，主要用于数据库设计阶段，帮助理清实体、属性和实体之间的关系。
8.2 基本组成
| 元素 | 表示 | 含义 | 类比 |
|---|---|---|---|
| 实体（Entity） | 矩形框 | 数据对象，如学生、班级、课程 | 类似表 |
| 属性（Attribute） | 椭圆形 / 圆角矩形 | 实体的特性，如学生的姓名、年龄 | 类似字段 |
| 关系（Relationship） | 菱形框 | 实体之间的联系，并标注关系类型 | 类似外键 / 中间表 |
8.3 关系类型
1. 一对一（1:1）
一个实体 A 的实例对应另一个实体 B 的一个实例，反之亦然。

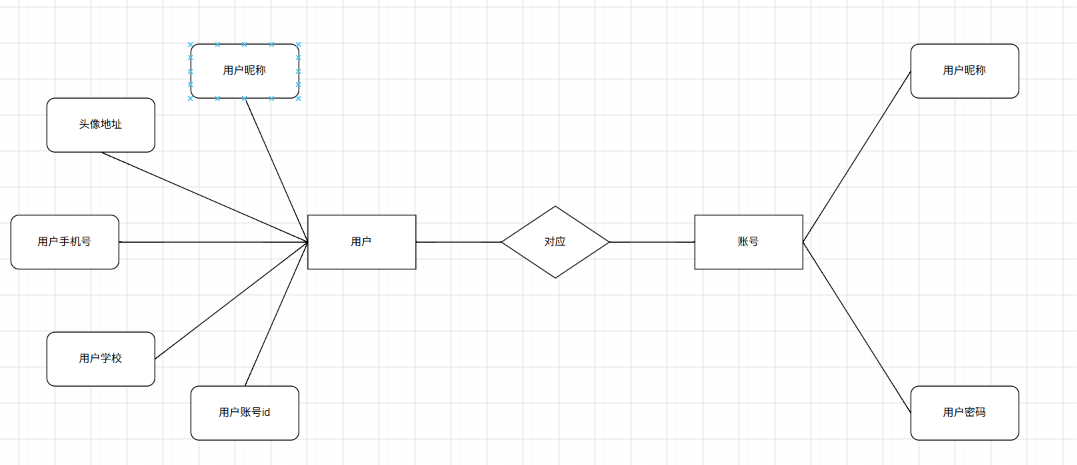

示例：用户 和 账户
- 用户属性：昵称、头像、手机号、地址......
- 账户属性：登录用户名、密码
设计方式：可以在任一实体中保存关联另一实体的字段（外键）。通常把不常用的字段拆分到另一张表，减少主表的宽度。
2. 一对多（1:N）/ 多对一（N:1）
一个实体 A 的实例对应多个实体 B 的实例，但一个实体 B 的实例只对应一个实体 A 的实例。
示例：班级 和 学生（一个班级有多个学生，一个学生只属于一个班级）。
设计方式 ：在多的一方 （学生表）保存外键，关联一的一方（班级表）的主键。
3. 多对多（M:N）
一个实体 A 的实例对应多个实体 B 的实例，反之亦然。
示例：学生 和 课程（一个学生选多门课，一门课被多个学生选）。
设计方式 ：必须引入中间表（也叫连接表 / 关联表），将多对多拆成两个一对多。

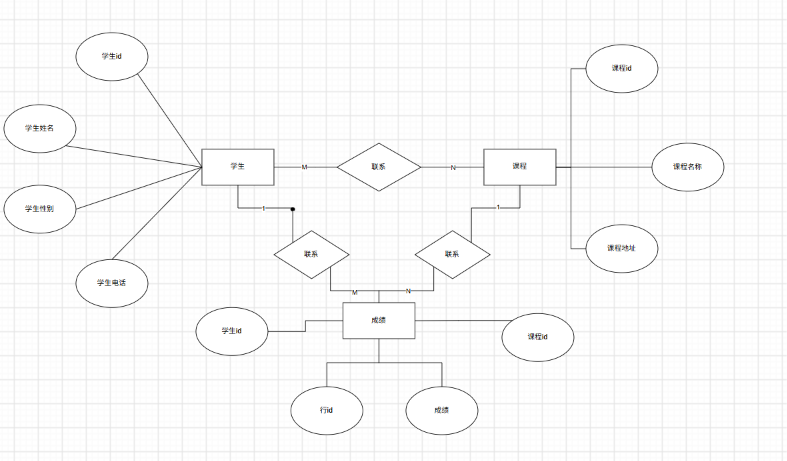

8.4 多对多的中间表设计
以学生选课为例，引入成绩表作为中间表：
- 一个学生有多个成绩 → 学生：成绩 = 1:N
- 一个课程有多个成绩 → 课程：成绩 = 1:N
成绩表字段：
| 字段 | 说明 |
|---|---|
| id | 主键，自增 |
| student_id | 外键，关联学生表 |
| course_id | 外键，关联课程表 |
| score | 成绩 |
中间表的主键可以是自增 id，也可以用
(student_id, course_id)作为复合主键（确保一个学生一门课只有一个成绩）。
8.5 EE-R图: 从 SQL 反推 E-R 图
也可以通过已有的建表 SQL 反向生成 E-R 图（逆向工程）。
注意：
- 工具是通过外键约束来识别表之间的关系的；
- 如果建表时没有建立外键（只是逻辑上有关联），工具不会自动连线；
- 因此逆向生成的 E-R 图不一定完全符合设计意图，需要人工核对。
工具推荐：
- MySQL Workbench（免费，官方工具，支持逆向工程）；
- Navicat（付费，也有 E-R 图功能）；
- draw.io / diagrams.net（免费，手动绘制）。
