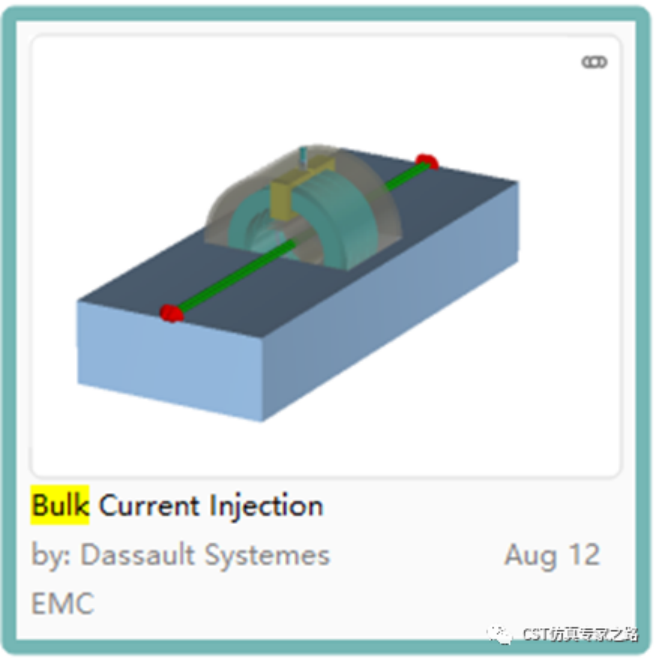

上期我们介绍了Component Library中新增的ESD模型，细心的小伙伴应该发现了CST 2023新增的模型还有很多，这次我们介绍一下BCI电流注入探头模型和仿真。
BCI仿真模型
大电流注入是一种非侵入式的、传导敏感度测试方法。电磁干扰通过电感耦合注入到电缆中，传输到被测设备。

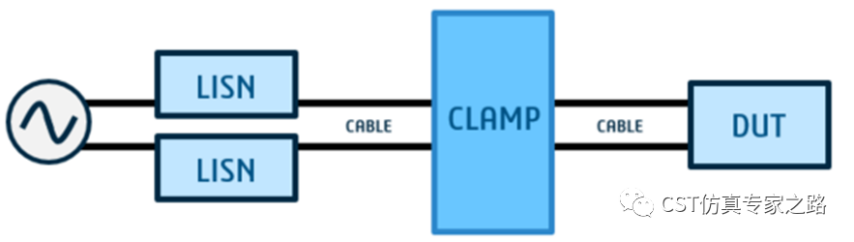

该模型包括线路阻抗稳定网络（LISN）、参数化的注入钳模型和为DUT供电的两条电源线。

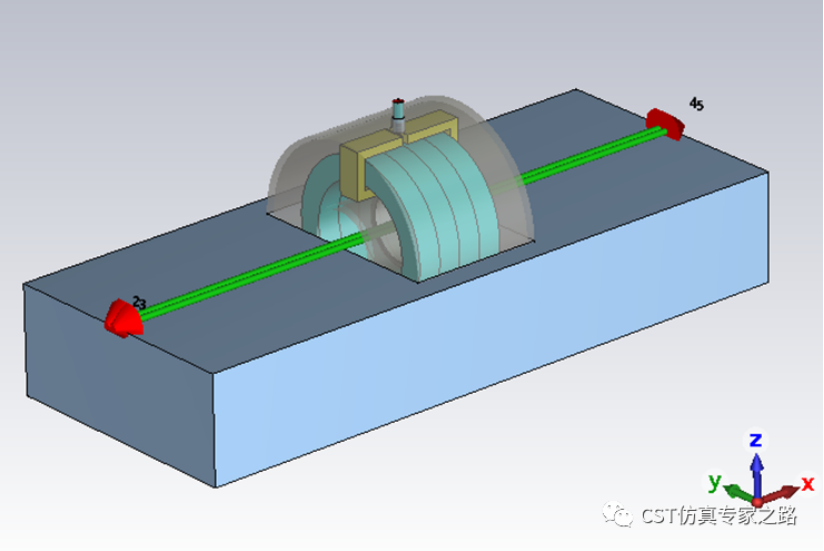

三维模型如下：
电缆放置在5cm厚的介质板（聚苯乙烯）上。Zmin设为电边界模拟地平面，Xmin和Xmax也设为电边界，以便设置电缆端口。另外，模型还包括用于激励干扰信号的注入钳端口。依据测试标准，模型的仿真频率范围设为1MHz到400MHz。

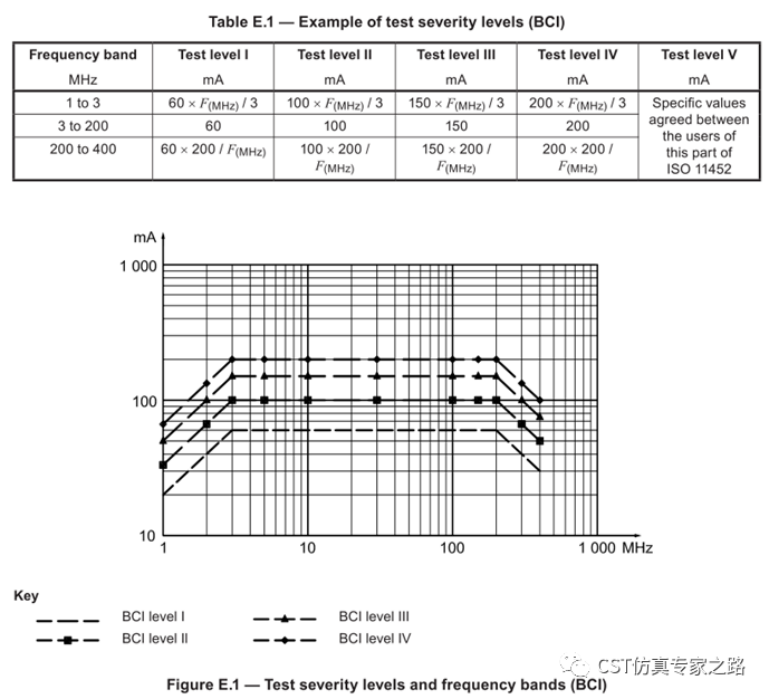

ISO 11452-4中规定了BCI测试的骚扰等级：

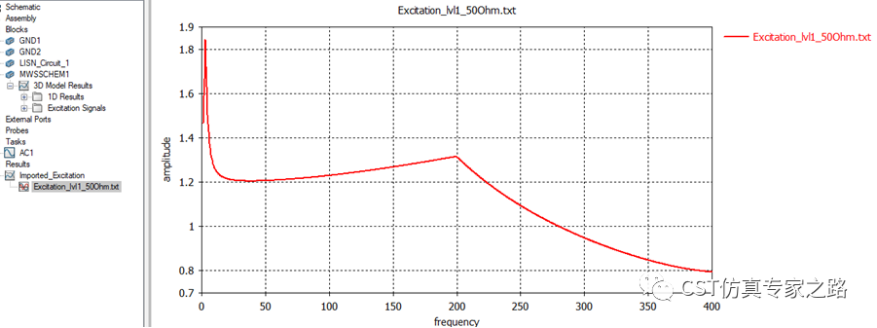

通常，为了获得所需干扰，在BCI测试前使用注入钳和校准装置进行信号源校准，这一过程可以通过仿真实现。好消息是，在CST的BCI模型中，这一步骤可被省略，所需激励信号直接放在了模型中，可以在导航树中找到。

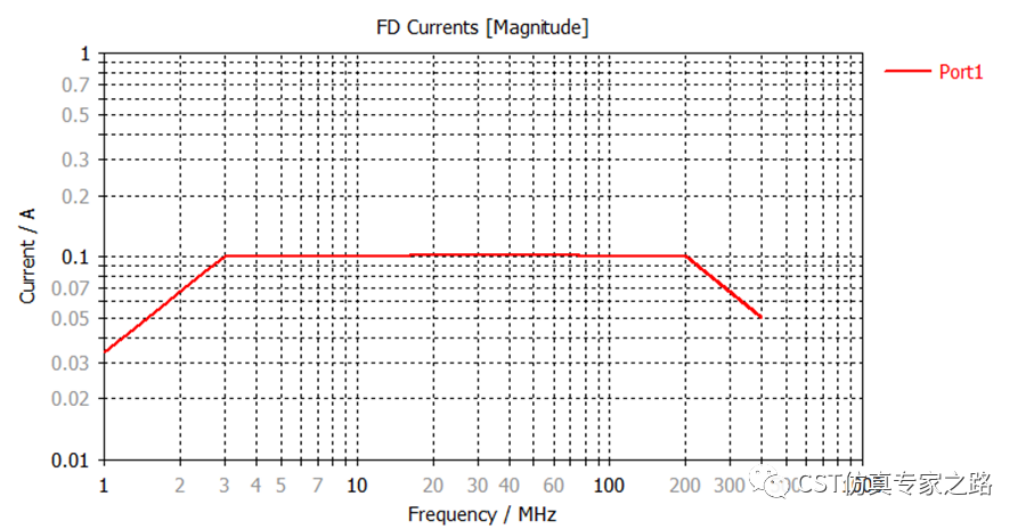

该信号为level 1激励信号，校准时在夹具上产生的电流如下：
如果需要调整骚扰等级，对上述激励信号做后处理就可以实现了。
运行模型自带的AC任务，可以获得level 1干扰下两根电源线上和LISIN端的电压和电流结果。电路模型里还包含了LISN子电路。
仿真案例

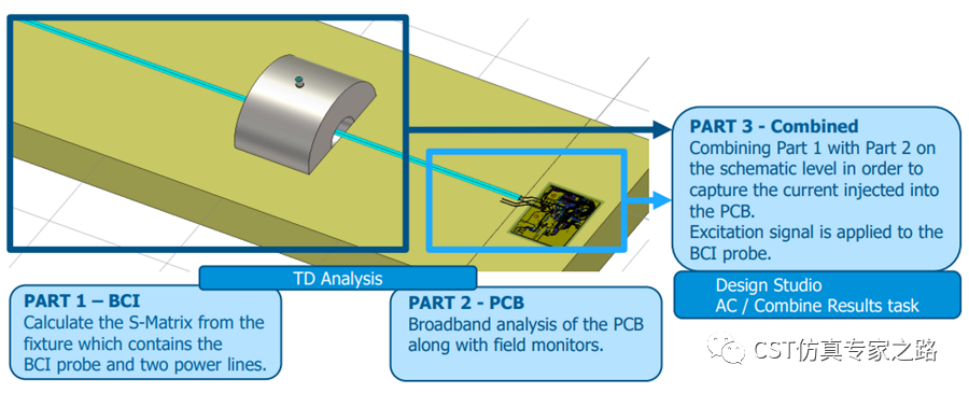

对于BCI仿真，完整的仿真流程可分为三个部分：仿真BCI注入钳、仿真PCB板、将BCI注入钳和PCB在电路里结合仿真从而获得大电流注入时的电流和电压值。这样做可以节省仿真时间，对模型的修改只需要改变部分仿真即可。

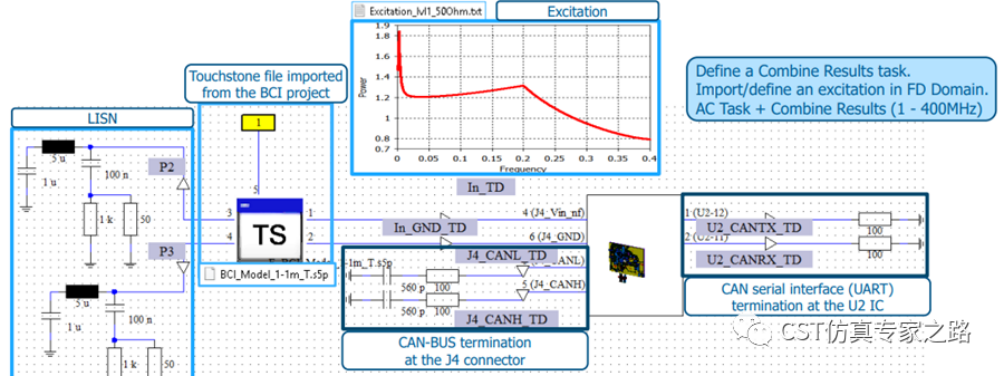

电路模型中，BCI模型和PCB模型在原理图上结合在一起，可以分别在芯片端和连接器端添加探针仿真干扰注入过程中感应出的电压和电流。
仿真结果如下图，该例中还对比分析了去耦电容对于感应电压和电流的影响：
另外，我们还可以设置场监视器直接观察PCB板上的表面电流和场分布情况。
总结：
- CST 2023版本提供了BCI电流注入钳模型和激励信号源。
- 使用BCI模型和PCB模型在原理图上组合，可以高效地仿真BCI测试。
