一帧视频的底层工程：像素格式、内存带宽、GPU 与 AI

做实时音视频系统时，我们经常讨论 RTSP、RTMP、SRT、WHIP/WHEP，也经常讨论 H.264、H.265、AV1、VVC，但真正深入到底层后会发现，决定一套系统性能上限的，很多时候并不是协议和 Codec，而是更基础的问题：一帧视频进入系统以后，到底以什么格式存在，又被复制和转换了多少次。

YUV、I420、NV12、NV21、RGB24、RGBA、RGB565，看起来只是不同的像素排列方式，实际上却贯穿摄像头采集、软硬件编解码、GPU 渲染、截图、图像算法、AI 推理以及二次编码整个链路。对于大牛直播SDK（SmartMediaKit）这样的实时音视频 SDK 来说，像素格式不是一个孤立的数据类型，而应该被看成整个 Video Pipeline 的底层数据契约。

一、像素格式的本质，不是"颜色"，而是视频系统中的数据组织方式

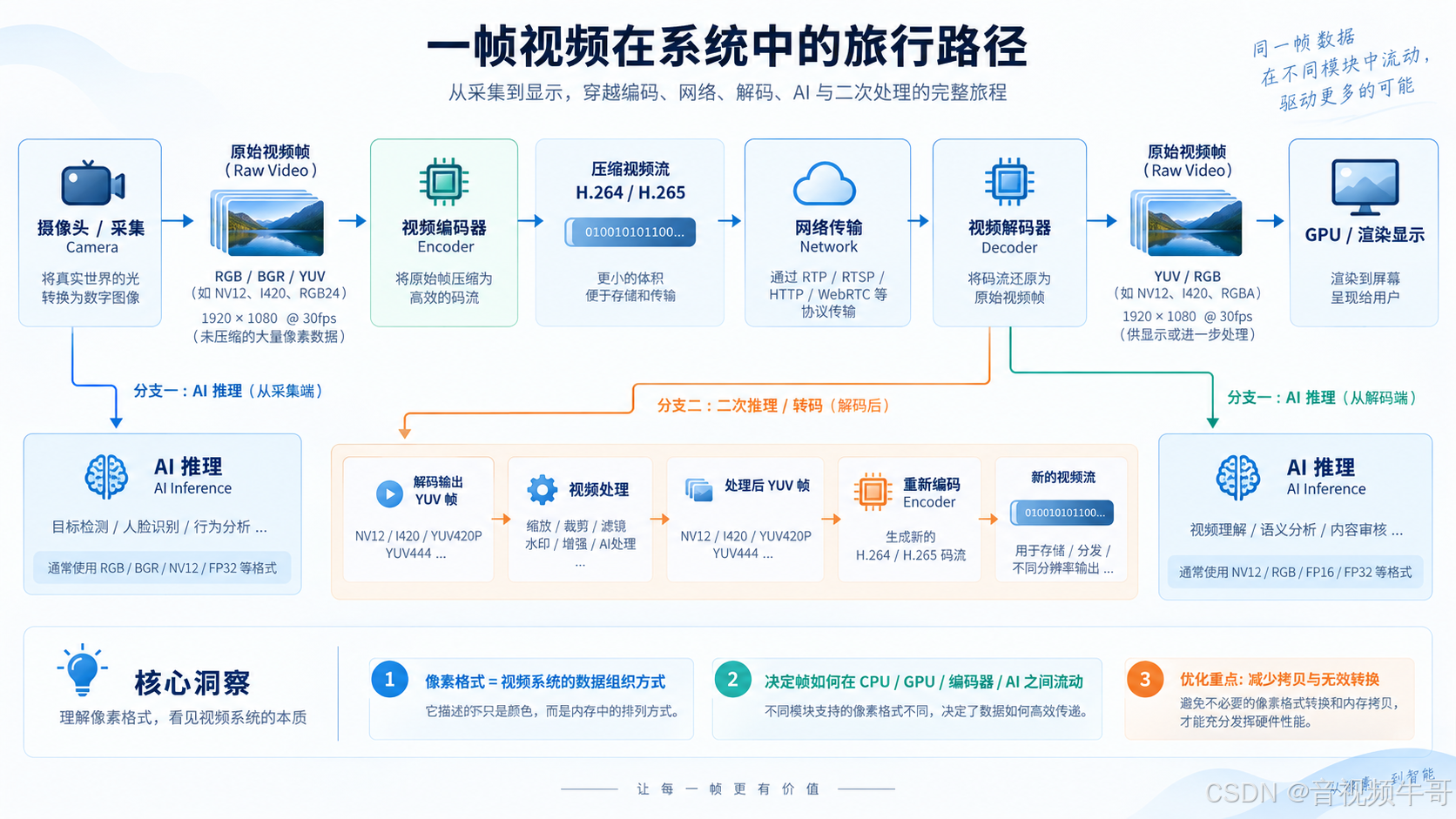

一条最典型的实时视频链路可以抽象为：

复制代码

Camera
  ↓
Raw Video
  ↓
Encoder
  ↓
H.264 / H.265
  ↓
Network
  ↓
Decoder
  ↓
Raw Video
  ↓
GPU / Display

如果增加 AI：

复制代码

Camera / Decoder
        ↓
      YUV Frame
        ↓
   ┌────┴────┐
   ↓         ↓
Render      AI
            ↓
       RGB / Tensor

如果增加转码、水印、裁剪或二次编码：

复制代码

Decode → YUV → Process → YUV → Encode

所以，像素格式真正决定的是：视频帧在各个计算单元之间如何移动。

例如 1920×1080 的 YUV420 8bit 视频，一帧数据量大约为：

复制代码

1920 × 1080 × 1.5 ≈ 3.11 MB

30fps 时，单路原始视频每秒已经约有：

复制代码

3.11 × 30 ≈ 93 MB/s

如果一个流程中发生：

复制代码

Decode
 ↓
memcpy
 ↓
YUV → RGB
 ↓
memcpy
 ↓
RGB → YUV
 ↓
Encode

那么真正消耗系统资源的，可能已经不只是编解码，而是内存读写与颜色转换。

到了 4K、多路播放、多路 AI 分析场景，这种问题会迅速放大。因此成熟音视频系统优化的重点并不是"能不能转换格式"，而是：

这一帧数据到底有没有必要转换。

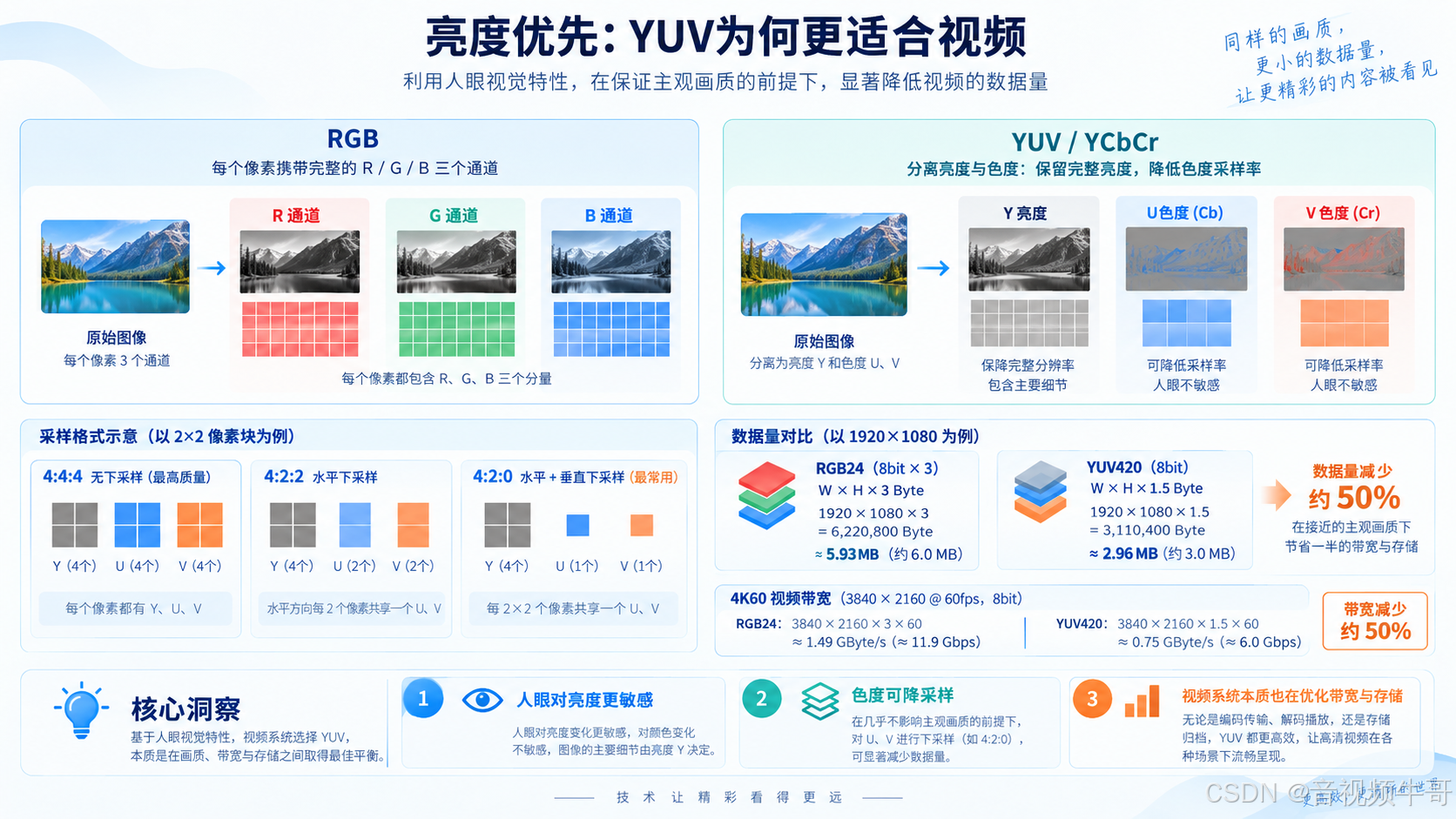

二、为什么视频编码体系长期选择 YUV，而不是 RGB

RGB 更符合显示设备和图像处理的直觉，每个像素保存 R、G、B 三个颜色分量。但视频编码系统更倾向使用 YCbCr，工程中通常习惯称为 YUV。

核心原因来自人眼视觉特性：人眼对于亮度细节比色度细节更加敏感。

于是视频系统把图像拆成：

复制代码

Y  ：Luma，亮度
Cb ：Blue-difference Chroma
Cr ：Red-difference Chroma

并通过色度子采样减少数据量。

例如 YUV 4:2:0：

复制代码

Y  = W × H
U  = W × H / 4
V  = W × H / 4

因此：

复制代码

Frame Size = W × H × 1.5 Byte

而 RGB24：

复制代码

Frame Size = W × H × 3 Byte

1920×1080：

格式	单帧理论数据量
YUV420 8bit	≈ 3.11 MB
RGB24	≈ 6.22 MB
RGBA32	≈ 8.29 MB

这就是为什么摄像头采集、视频编解码器以及硬件视频 Pipeline 更喜欢 YUV。

问题到了 4K 会更加明显：

复制代码

3840 × 2160 × 1.5 ≈ 12.44 MB/frame

60fps 时，仅单路 YUV420 理论原始数据吞吐就接近：

复制代码

746 MB/s

RGBA32 更是接近：

复制代码

1.99 GB/s

如果再增加多路视频和几次额外 memcpy，系统首先撞上的可能不是 CPU 算力，而是 DDR Memory Bandwidth。

因此做高性能实时视频系统，本质上同时是在做：

Codec Optimization + Memory Architecture Optimization。

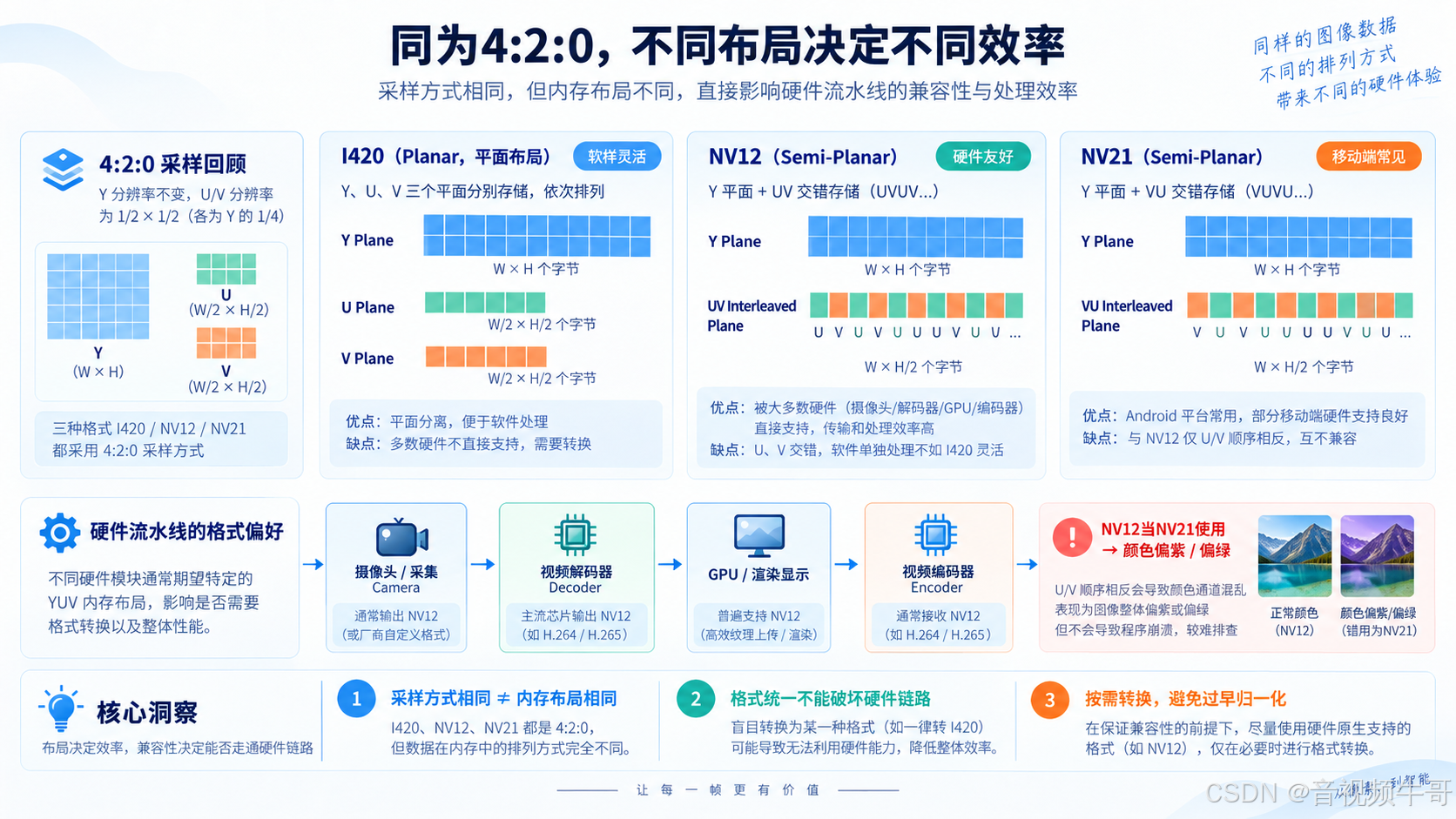

三、I420、NV12、NV21 的差异，小到只是排列顺序，大到影响整个硬件链路

I420、NV12、NV21 都属于常见 YUV420 格式，但它们的内存组织方式不同。

I420 是典型的 Planar：

复制代码

YYYYYYYY
YYYYYYYY
UUUU
VVVV

即：

复制代码

Y Plane
U Plane
V Plane

NV12 则是 Semi-Planar：

复制代码

YYYYYYYY
YYYYYYYY
UVUVUVUV

即：

复制代码

Y Plane
UV Plane

NV21 与 NV12 几乎完全一样，只是色度顺序变为：

复制代码

Y Plane
VUVUVUVU

因此：

复制代码

NV12 = UVUV
NV21 = VUVU

如果把 NV12 按 NV21 解释，图像结构通常还是正确的，但颜色会明显偏紫或偏绿。这是实际音视频开发中最经典的一类问题。

从纯算法角度看，I420 和 NV12 数据量一样；从现代硬件角度看，却并不完全等价。

NV12 更容易与：

复制代码

Hardware Decoder
GPU Texture
Video Processor
Hardware Encoder

形成高效链路。

因此在 Windows D3D、移动端硬解码、GPU Shader，以及大量硬件媒体框架中，NV12 都具有非常重要的地位。

这带来一个架构设计原则：

SDK 内部不要为了"统一格式"而过早把所有输入都转换成 I420。

统一格式可以降低代码复杂度，却也可能人为破坏硬件友好的数据链路。

真正好的设计应该是：

复制代码

Input Format
     ↓
Native Frame
     ↓
Consumer decides
     ↓
Convert only if required

而不是：

复制代码

Anything
   ↓
Convert to I420
   ↓
Everything

前者是现代媒体框架思路，后者更多是传统软件视频架构。

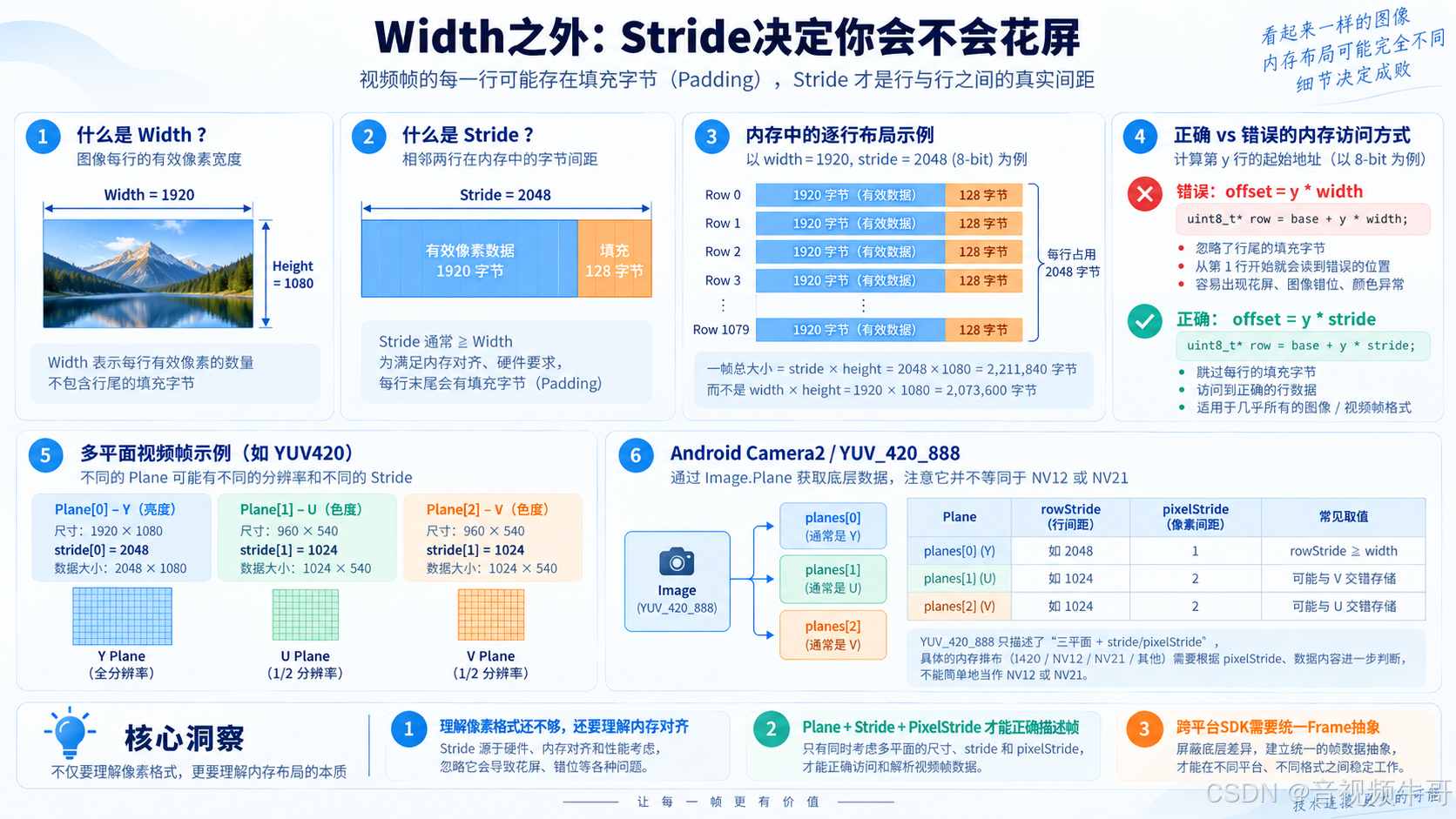

四、Stride 和 Plane 才是工程里最容易被低估的问题

很多开发者理解了 NV12、NV21，却仍然会遇到花屏，因为真正的视频内存布局远比：

复制代码

width × height

复杂。

例如视频宽度：

复制代码

width = 1920

硬件解码器为了满足 32、64、128 Byte 对齐要求，实际一行内存可能是：

复制代码

stride = 2048

于是每行真实布局为：

复制代码

1920 Byte Valid Data
128  Byte Padding

如果程序按照：

复制代码

data + row * width

寻找下一行，图像就会逐行错位。

正确逻辑应该按照：

复制代码

data + row * stride

处理。

这也是为什么一个成熟的 VideoFrame 描述不能只有：

复制代码

uint8_t* data;
int width;
int height;

而应该接近：

复制代码

struct VideoFrame {
    PixelFormat format;

    int width;
    int height;

    uint8_t* plane[4];
    int stride[4];

    int64_t pts;

    ColorSpace color_space;
};

Android 的 YUV_420_888 就很好地说明了这个问题。

它并不等于 NV12，也不等于 NV21，而是一种灵活的 YUV420 描述。Y、U、V Plane 可以分别具有：

复制代码

rowStride
pixelStride

因此下面这种思路在很多设备上并不可靠：

复制代码

Y Plane + U Plane + V Plane
=
NV21

这也是为什么某些 Camera2 程序会出现：

A 手机正常，B 手机偏色，C 手机花屏。

问题往往不是 Camera2 本身，而是程序错误地假设了底层 Plane 布局。

对于 SmartMediaKit 这类跨 Windows、Android、iOS 的 SDK 来说，真正需要抽象的是：

复制代码

PixelFormat
Plane
Stride
Width / Height
Timestamp
Color Information

而不是单纯抽象一个 buffer。

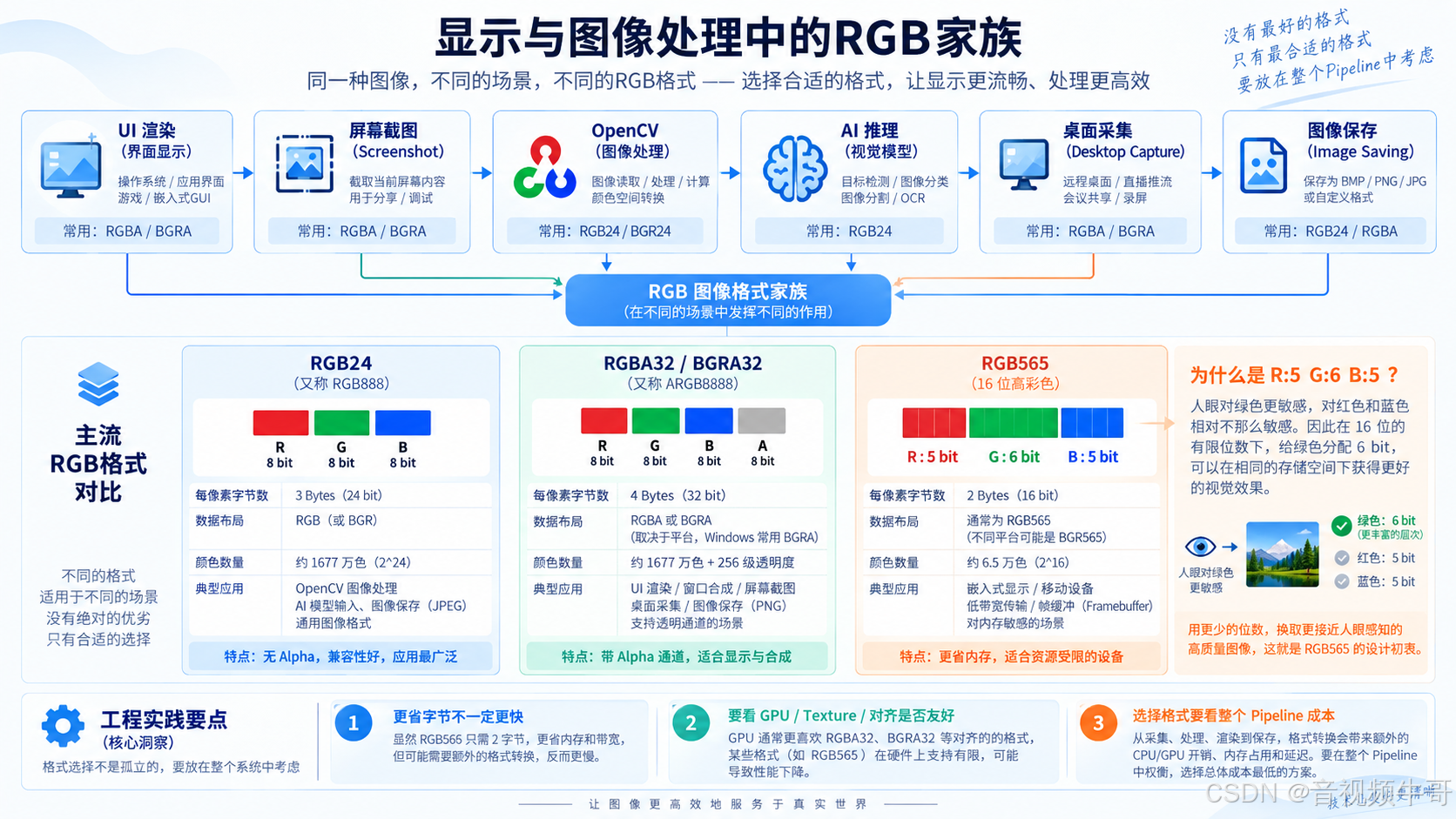

五、RGB 和 RGB565 并没有退出历史舞台，只是角色发生了变化

视频传输和编码主要偏向 YUV，但 RGB 仍然是整个媒体系统的重要组成部分。

RGB 常见于：

复制代码

UI Rendering
Screenshot
Image Processing
OpenCV
AI
Desktop Capture
Bitmap
Image Saving

实际开发中又会遇到：

复制代码

RGB24
BGR24
RGBA
BGRA
ARGB
ABGR
RGB565

所以 RGB 的难点并不只是颜色，而是：

Channel Order + Alpha + Endianness + API Convention。

其中 RGB565 很有代表性：

复制代码

R = 5 bit
G = 6 bit
B = 5 bit

总共：

复制代码

16 bit / pixel

相比 RGB888 的：

复制代码

24 bit / pixel

可以减少约 1/3 内存。

RGB565 曾经广泛用于移动设备、Framebuffer、LCD 和嵌入式系统，因为当时内存和显存非常宝贵。

但现代系统逐渐转向 RGBA8888、BGRA8888，一个重要原因不是现代系统"不在乎内存"，而是 GPU 更关注：

复制代码

Alignment
Texture Format
SIMD
Native GPU Pipeline

这揭示了音视频性能优化中一个经常被忽视的原则：

单帧数据量更小，并不一定意味着整个 Pipeline 更快。

假设 RGB565 需要：

复制代码

RGB565
  ↓
Convert
  ↓
RGBA8888
  ↓
GPU

而 RGBA8888 可以：

复制代码

RGBA8888
  ↓
GPU

那么后者虽然每像素多占 2 Byte，却可能拥有更高的整体性能。

所以工程上不能只问：

复制代码

Which format uses less memory?

真正应该问：

复制代码

Which format minimizes total pipeline cost?

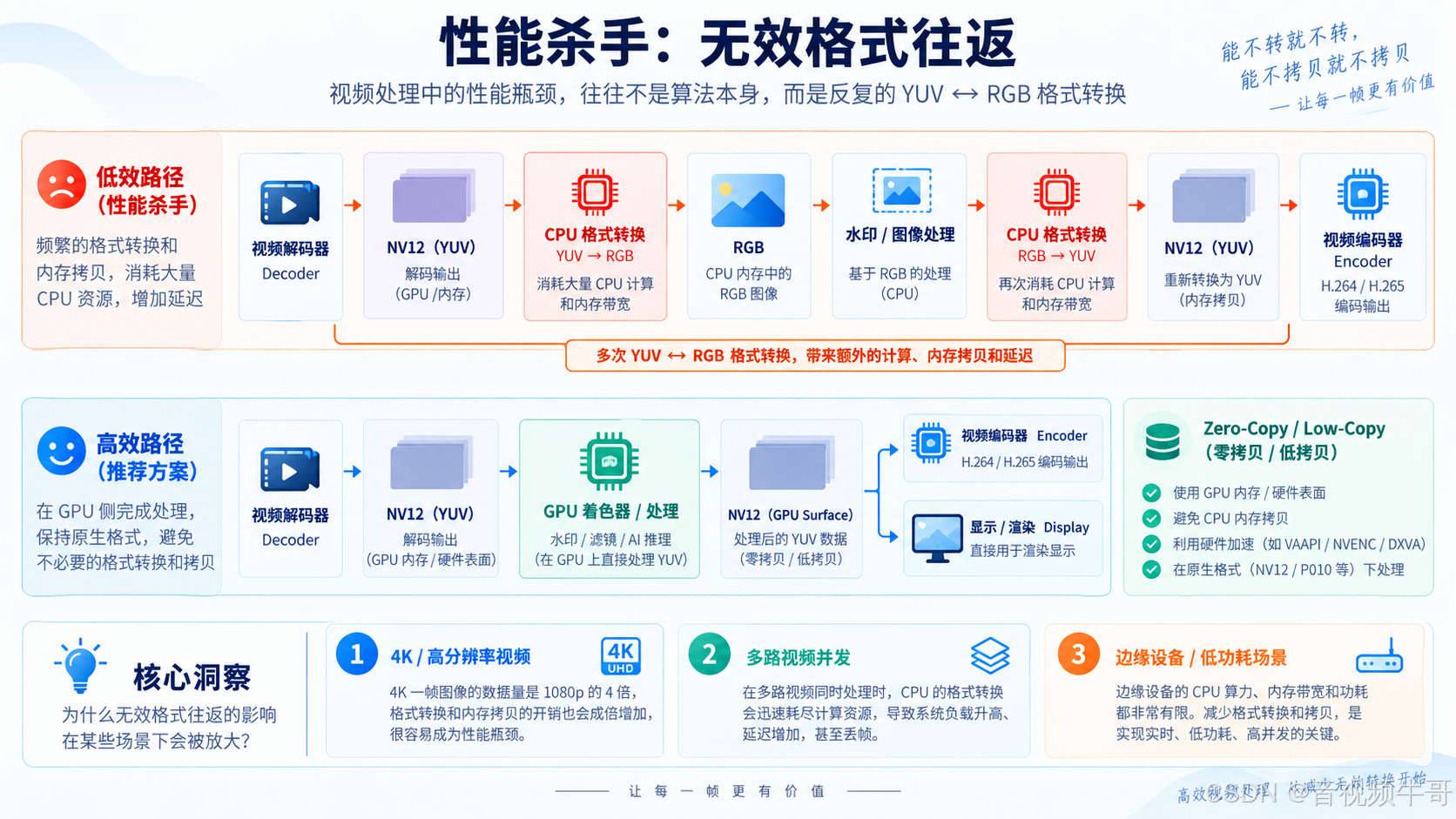

六、真正昂贵的往往不是编解码，而是 YUV 与 RGB 之间反复横跳

在实时视频系统中，一个非常典型的低效 Pipeline 是：

复制代码

H.264
 ↓
Hardware Decoder
 ↓
NV12
 ↓
CPU Convert
 ↓
RGB
 ↓
Render

如果 GPU 可以直接处理 NV12，那么 CPU 上的：

复制代码

NV12 → RGB

其实完全可以避免。

更典型的问题出现在视频处理：

复制代码

Decoder
 ↓
NV12
 ↓
RGB
 ↓
Watermark
 ↓
YUV
 ↓
Encoder

为了加一个水印，视频经历：

复制代码

NV12 → RGB → YUV

真正合理的路径更接近：

复制代码

Decoder
 ↓
NV12
 ↓
GPU Shader
 ↓
NV12 / GPU Surface
 ↓
Encoder

播放也可以：

复制代码

Decoder
 ↓
NV12 Surface
 ↓
GPU Shader
 ↓
Screen

这一思想最终指向音视频系统非常重要的设计方向：

Zero-Copy / Low-Copy Pipeline。

所谓零拷贝，并不是简单理解为程序内部完全没有任何数据复制，而是尽可能避免：

复制代码

Hardware
 ↓
CPU Memory
 ↓
GPU Memory
 ↓
CPU Memory

这种来回搬运。

更加合理的架构是：

复制代码

Camera
   ↓
Shared Buffer
   ↓
Hardware Encoder

Decoder
   ↓
GPU Surface
 ┌─┴─────┐
 ↓       ↓
Display  AI

对于 1080P 单路视频，少一次 memcpy 可能看不出巨大差异；对于 4K60、多路解码、AI 分析和边缘设备，Buffer Architecture 往往直接决定系统是否能够稳定运行。

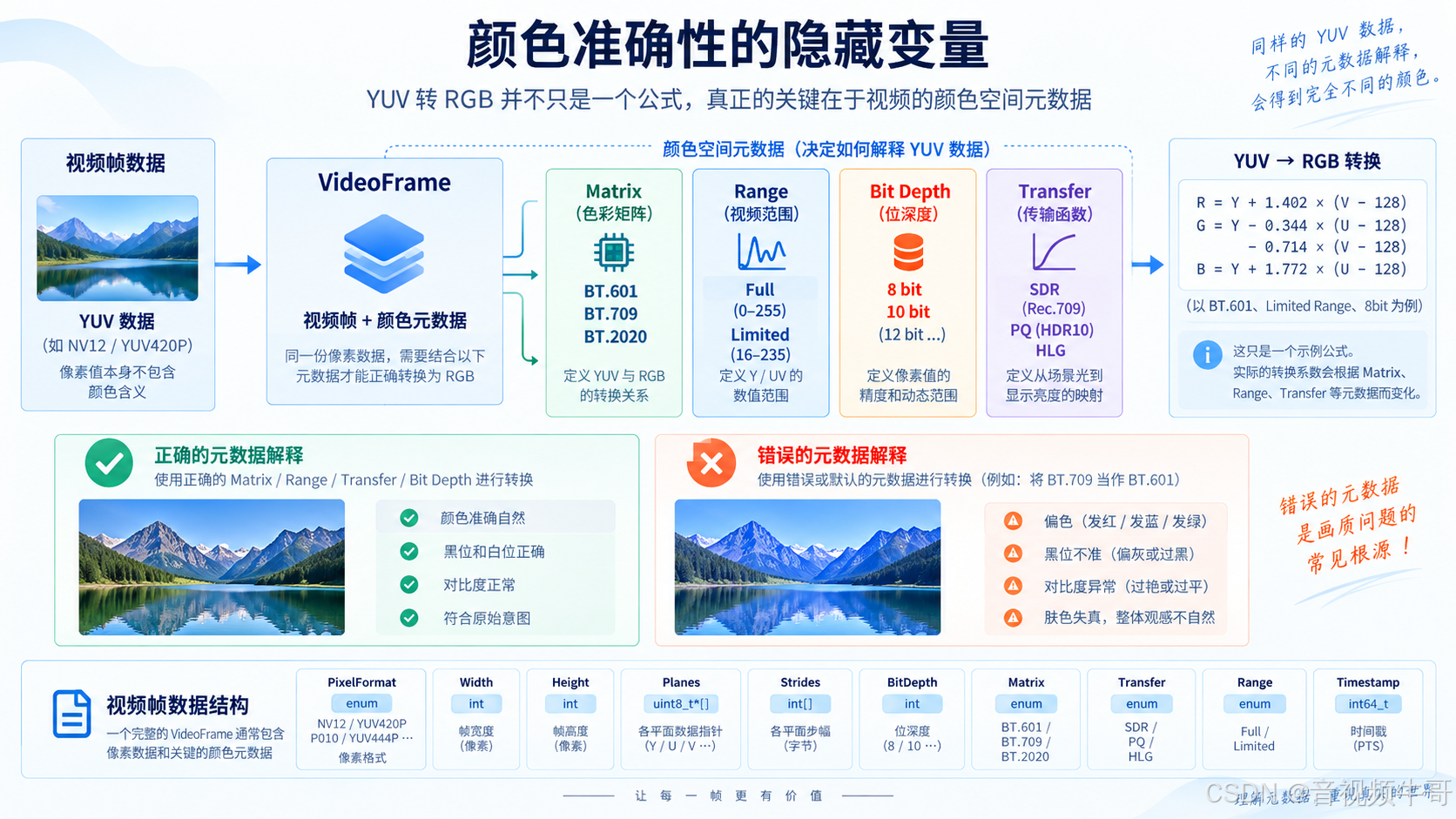

七、YUV 转 RGB 真正复杂的地方，不在转换公式，而在 Color Space

网上常见 YUV→RGB 转换公式，例如：

复制代码

R = Y + 1.402(V - 128)
G = Y - 0.344(U - 128) - 0.714(V - 128)
B = Y + 1.772(U - 128)

从教学角度没有问题，但真正工程环境远比这复杂。

因为至少还需要确定：

复制代码

BT.601
BT.709
BT.2020

Full Range
Limited Range

8bit
10bit

SDR
HDR

例如视频领域常见 Limited Range：

复制代码

Y  ≈ 16 ~ 235
Cb ≈ 16 ~ 240
Cr ≈ 16 ~ 240

而图像领域很多时候默认：

复制代码

0 ~ 255

如果范围解释错误，可能出现：

复制代码

黑色不够黑
白色不够白
对比度异常

如果 Matrix 使用 BT.601，而实际数据是 BT.709，画面通常不会严重花屏，却会产生颜色偏差。

HDR 又进一步增加：

复制代码

BT.2020
PQ
HLG

所以现代 VideoFrame 从技术上应该不仅描述：

复制代码

width
height
format

还应该逐步能够表达：

复制代码

Pixel Format
Bit Depth
Color Primaries
Transfer Characteristics
Matrix Coefficients
Color Range

否则一个 SDK 即使"支持 10bit"，也未必意味着它真正建立了完整的 10bit/HDR Pipeline。

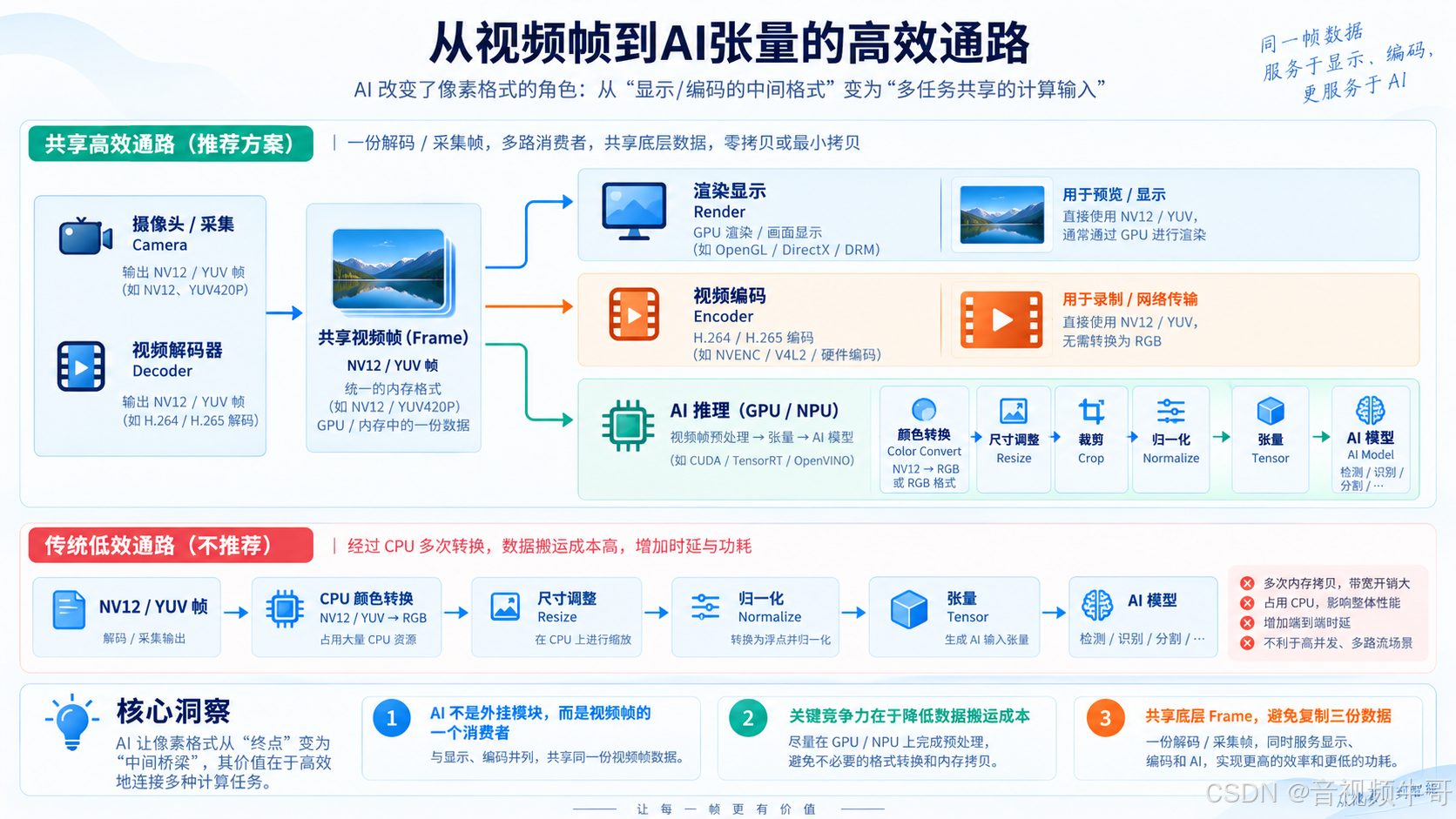

八、AI 正在重新定义视频像素格式的价值

传统实时音视频系统主要关注：

复制代码

Capture
Encode
Transmit
Decode
Render

AI 进入以后，链路开始变成：

复制代码

Capture / Decode
       ↓
      Frame
   ┌───┴─────┐
   ↓         ↓
Video       AI
   ↓         ↓
Render    Tensor

问题是：摄像头和解码器通常输出 YUV，而大量 AI 模型最终使用：

复制代码

RGB / BGR
NCHW / NHWC
FP32 / FP16 / INT8

最简单的实现是：

复制代码

NV12
 ↓
CPU YUV → RGB
 ↓
Resize
 ↓
Normalize
 ↓
Tensor
 ↓
AI

但这意味着 CPU 同时承担：

复制代码

Color Convert
Resize
Memory Copy
Tensor Packing

如果未来 SmartMediaKit 或 SmartMediaServer 接入目标检测、分割、OCR、人体姿态或者多模态视觉模型，更合理的架构应该考虑：

复制代码

NV12
 ↓
GPU / NPU
 ↓
Color Convert
Resize
Crop
Normalize
 ↓
Tensor

甚至进一步：

复制代码

                ┌→ Render
Decoder → NV12 ─┼→ Encoder
                └→ AI

也就是说，让一份底层视频资源同时服务：

复制代码

Display
Encode
AI

而不是分别复制三份数据。

这样 AI 就不再是外挂在视频系统上的一个模块，而成为 Video Pipeline 的一个消费者。

这对实时音视频 SDK 的架构意义非常大，因为未来真正高效的视频 AI 系统竞争的，很可能不是"谁能调用更多 AI 模型"，而是：

谁能以最低的数据搬运成本，把实时视频喂给计算单元。

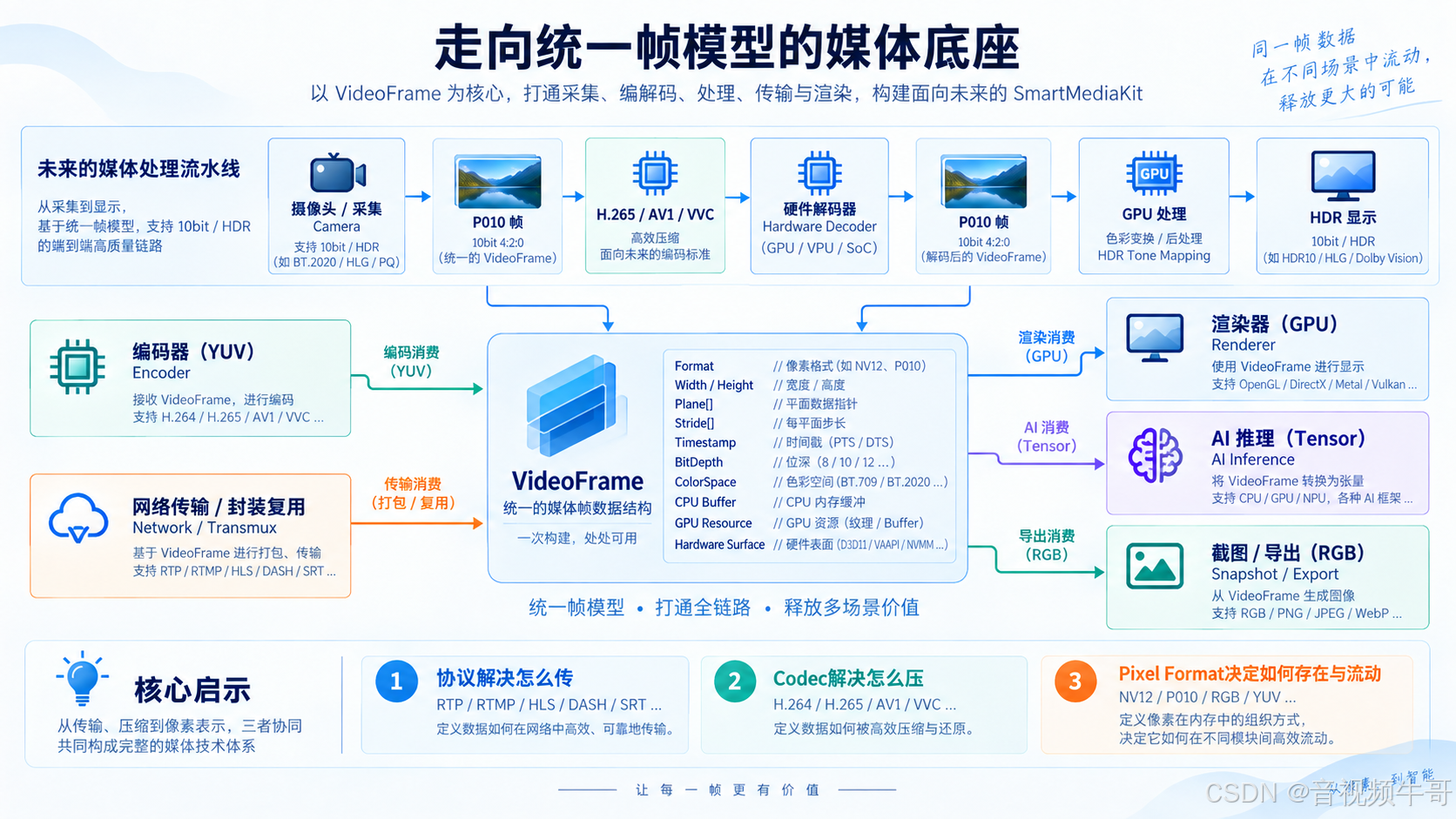

九、从 SmartMediaKit 看未来：像素格式最终会演化成统一 VideoFrame 基础设施

随着 H.265、AV1、VVC、HDR 和 AI 的发展，8bit NV12 并不会消失，但系统需要逐渐支持更加复杂的数据形态。

例如 P010，可以简单理解为与 NV12 类似的 Semi-Planar 10bit 视频格式：

复制代码

Y Plane
UV Interleaved Plane

未来越来越典型的 Pipeline 会变成：

复制代码

Camera
 ↓
10bit YUV
 ↓
P010
 ↓
H.265 / AV1 / VVC
 ↓
Network
 ↓
Hardware Decoder
 ↓
P010
 ↓
GPU
 ↓
HDR Display

如果系统内部仍然坚持：

复制代码

Everything → RGB8

那么即使编码器升级到了 VVC，视频 Pipeline 本身仍然停留在过去。

因此从 SmartMediaKit 的角度，未来比较理想的媒体基础层应该逐渐从：

复制代码

YUV Callback
RGB Callback

提升为统一的：

复制代码

VideoFrame

其内部能够描述：

复制代码

VideoFrame
 ├─ Format
 ├─ Width / Height
 ├─ Plane[]
 ├─ Stride[]
 ├─ Timestamp
 ├─ BitDepth
 ├─ ColorSpace
 ├─ CPU Buffer
 ├─ GPU Resource
 └─ Hardware Surface

上层不同模块根据能力选择不同访问方式：

复制代码

                VideoFrame
                    │
       ┌────────────┼─────────────┐
       ↓            ↓             ↓
    Encoder       Renderer        AI
       ↓            ↓             ↓
      YUV          GPU          Tensor

如果业务需要截图，再做：

复制代码

YUV / GPU → RGB

如果只是播放，就没有必要把 Frame 拉回 CPU；如果只是转推，也没有必要走 RGB；如果 AI 可以直接消费 GPU Texture，也没有必要先生成 CPU RGB Buffer。

这才是一个成熟实时音视频基础设施真正应该追求的方向。

从表面看，我们讨论的是 YUV、NV12、NV21、RGB565；从更深层看，讨论的其实是实时视频系统的 Data Plane、Memory Architecture 和 Compute Architecture。

协议解决"视频怎么传"，Codec 解决"视频怎么压缩"，Pixel Format 决定的则是：

视频进入计算设备以后，以怎样的形态存在，又以多大的代价在 CPU、GPU、NPU、编码器和显示设备之间流动。

真正优秀的实时音视频系统，并不是"所有格式都能转"，而是尽可能做到：

能保持原格式就不转换，能共享 Buffer 就不复制，能留在 GPU 就不拉回 CPU，让每一帧数据始终存在于最适合当前计算单元的位置。

这看起来只是 YUV 和 RGB 的问题，实际上却是现代实时音视频系统从"功能实现"走向"高性能基础设施"的分水岭。
