29 金融报表开发：jquick-pdf K 线图 PDF 可视化解决方案
引入
投研日报需要在一份可归档的 PDF 里同时呈现交易日、开高低收行情和风险说明。K 线图把四个价格压缩成一根蜡烛，既能看清当日波动区间，也能按时间顺序观察形态。本文基于静态行情数据生成 K 线 SVG 并嵌入 PDF，不涉及实时刷新、指标叠加或交易接口。
行情能力来自 io.github.paohaijiao:jquick-pdf-svg：JCandlestick 承载蜡烛数据，JKChartsRenderer 负责渲染，分类轴承载交易日、值轴承载价格尺度。依赖坐标与模板基础语法见入门篇《01 jquick-pdf 超详细入门教程》，本文聚焦行情数据的字段约定与对齐问题。
核心讲解
选型依据
K 线图是 OHLC（开、高、低、收）数据的专用表达：实体表示开盘与收盘的差异，上下影线表示当日最高与最低。它与折线图的分工在于信息密度------折线只给一个收盘价序列，适合看长期趋势；K 线保留当日波动区间，适合看形态与振幅。
选型判断要落在业务用途上：收盘日报、投研归档、风险留痕适合 K 线；需要展示月度均价走势时，折线图更清晰。用于展示时，K 线图不应被当作交易信号，PDF 中必须附上免责声明，明确数据仅用于报告展示。
数据字段与顺序约定
KCharTest 已明确 JCandlestick 与 JKChartsRenderer 的调用方式，以及示例中每个交易日四个数值的真实写法。字段顺序必须由接口层固定下来，本文按业务惯例约定为开盘、最高、最低、收盘，并在入图前统一校验：最高价不小于开盘价与收盘价，最低价不大于开盘价与收盘价。
示例中四个数组的长度与分类轴的交易日数量一致，任何调换字段位置的操作都会让图形语义整体错位，因此建议在 DTO 中用明确的字段名（open、high、low、close）承载，而不是依赖数组下标传递。
交易日对齐与缺失交易日
分类轴上的日期与 K 线数量必须严格一一对应。非交易日（周末、法定节假日、停牌日）在原始数据中不会出现记录，如果聚合结果跳过了某一天，而分类轴仍然按自然日连续生成，图形就会整体错位。正确处理方式是：分类轴直接由查询结果的交易日集合生成，而不是由日期区间推算。
停牌、新股上市首日等场景需要单独处理。停牌日是否补一根与前一日收盘价相同的蜡烛，属于业务口径问题，必须在报告说明中写明；如果不补，则保持断点，让图形如实反映"当日无成交"。这两种策略都不应默认采用，而应由业务确认后在聚合层固定。
生成 SVG 与嵌入 PDF
链路与其它图表相同：renderer 把 SVG 写到磁盘，读取文件得到字符串，bind("svg", svg) 注入上下文，executeContent 返回 PDF 字节。模板在图表之后紧跟免责声明段落，这是金融类报表的固定要求：
html
<pdf><body><h1>'投研日报'</h1><svg>${svg}</svg><p>'数据仅用于报告展示，不构成投资建议。'</p></body></pdf>关键细节
- 四元数据的开高低收顺序必须固定，并写入接口约定，任何跨模块传递都要带字段名。
- 交易日缺失会导致轴与数据错位，分类轴应来自真实交易日集合。
- 浮点精度与复权口径必须在入图前处理。复权前后价格不可混用，同一张图内只能是同一口径。
- K 线图不是实时行情，PDF 中不能承诺刷新或盘中更新。
- 异常价格应先拦截，避免比例尺失真。例如把成交额误写成价格，会让整张图的纵轴被拉到无意义的量级。
- 空数据要显式处理，输出"所选区间内无行情记录"的提示段落。
- 输出文件应记录数据快照时间、来源与时区，便于事后复现。
- 报告权限与脱敏独立处理，行情数据同样可能涉及授权范围。
尺寸与分页方面，K 线的可读性取决于单根蜡烛的宽度。区间点数越多，蜡烛越窄，形态越难辨认。日报场景通常展示二十到六十个交易日为宜，更长区间建议按周或按月聚合，或拆成多张图分页输出。嵌入 PDF 后要实测分页结果，避免蜡烛图被切到下一页。
实战说明
下面程序输出当前目录的 k-report.pdf：
java
import com.github.paohaijiao.JOption;
import com.github.paohaijiao.axis.JCategoryAxis;
import com.github.paohaijiao.axis.JValueAxis;
import com.github.paohaijiao.code.JTrigger;
import com.github.paohaijiao.config.JGraphConfig;
import com.github.paohaijiao.config.JPdfConfig;
import com.github.paohaijiao.data.JGraphContainer;
import com.github.paohaijiao.enums.JChartType;
import com.github.paohaijiao.executor.JQuickPdfFactory;
import com.github.paohaijiao.k.JKChartsRenderer;
import com.github.paohaijiao.series.JCandlestick;
import java.nio.file.Files;
import java.nio.file.Paths;
import java.nio.charset.StandardCharsets;
public class KReportDemo {
public static void main(String[] args) throws Exception {
JOption option = new JOption();
option.title().text("股票K线图");
option.tooltip().trigger(JTrigger.axis);
option.xAxis(new JCategoryAxis().data("01/01", "01/02", "01/03", "01/04"));
option.yAxis(new JValueAxis());
JCandlestick k = new JCandlestick().name("股价").data(
new Object[]{105.2, 108.5, 104.8, 109.1},
new Object[]{108.6, 107.8, 106.5, 109.5},
new Object[]{107.9, 105.3, 104.2, 108.0},
new Object[]{105.4, 106.1, 104.5, 107.2});
option.series(k);
String template = "<pdf><body><h1>'投研日报'</h1><svg>&{svg}</svg>"
+ "<p>'数据仅用于报告展示，不构成投资建议。'</p></body></pdf>";
JGraphContainer graphContainer = new JGraphContainer();
graphContainer.setType(JChartType.K);
graphContainer.setOption(option);
JGraphConfig graphConfig = new JGraphConfig();
graphConfig.put("svg", graphContainer);
JPdfConfig config = new JPdfConfig();
config.setGraphConfig(graphConfig);
byte[] pdf = new JQuickPdfFactory(config).executeContent(template);
Files.write(Paths.get("d://test//k-report.pdf"), pdf); }
}
逐段说明：先装配标题与触发方式，JTrigger.axis 是已验证的写法；分类轴写入四个交易日标签，值轴统一承载价格。JCandlestick 的 name 作为系列标识，data 接收四个数值数组，每个数组内部按交易日顺序排列；转入生产前，这四个数组的字段含义必须在接口注释或 DTO 中写明，不能靠记忆。renderer 输出 SVG，读回字符串后绑定变量 svg，模板用 <svg>${svg}</svg> 嵌入，并紧跟免责声明段落，最后写盘。

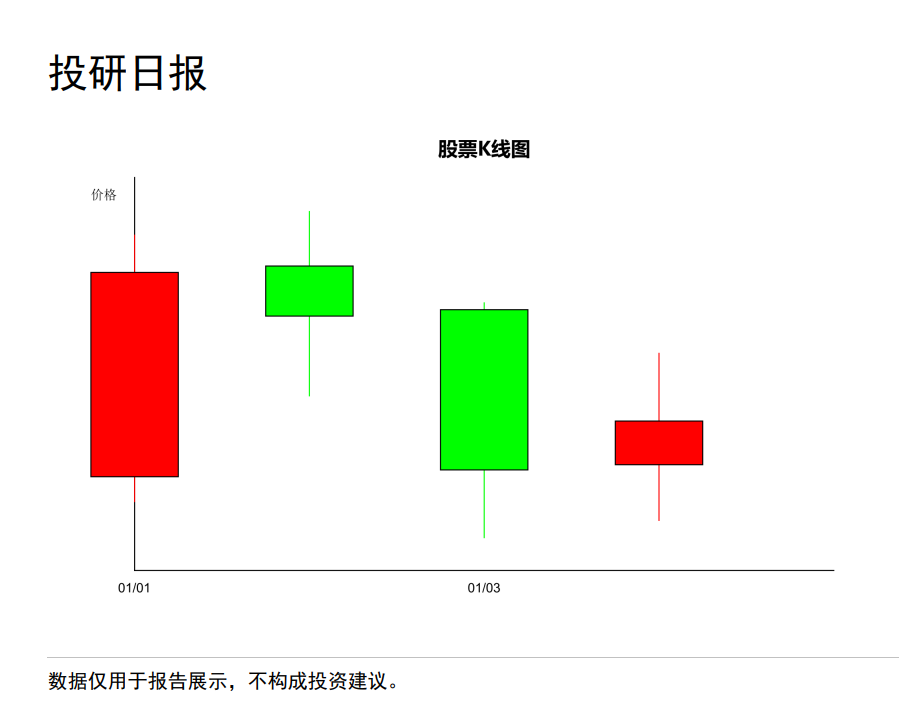

结果预期：PDF 中出现标题"投研日报"、四根蜡烛及其影线，以及免责声明文本。若图形只有一条水平线或蜡烛相互重叠到无法辨认，通常是分类轴日期数量与数据量不一致，应打印两个集合的长度核对。
常见失败案例：一是把 open/high/low/close 传成 high/low/open/close，图形看起来仍像蜡烛但形态整体错误；二是分类轴按自然日生成而数据按交易日聚合，导致日期与蜡烛错位；三是未做复权口径统一，长周期图上出现无法解释的跳空；四是把免责声明省略，金融类报告缺失说明会带来合规风险。
性能与监控方面，建议使用 BigDecimal 或统一行情精度做价格计算，避免浮点误差在长序列中累积；记录数据快照时间、来源与时区；限制历史点数；保存 SVG 便于问题复现。监控重点关注行情源可用性、交易日集合与图形点数是否一致，以及渲染失败率。
总结
K 线图的正确性建立在两个约定上：四元字段顺序固定，分类轴来自真实交易日集合。适用边界是静态行情展示，例如收盘日报、投研归档与风险留痕；均线、成交量等扩展能力需要先在当前版本的源码或测试中确认，本文不做假设，实时能力也不在已验证范围内。常见误区是把非交易日的空缺当作零成交、在同一张图内混用复权口径、以及省略免责声明。
版本基线：jquick-pdfx 4.0.0、JDK 8+；更多示例见 GitHub 仓库。
