这是《从零做一个可视化规则引擎》的续篇。上一篇讲表单式条件树，这篇讲怎么在不动既有代码的前提下，加一个拖拽式画布编辑器。含 9 张实现截图。

上一篇里，我们把规则的编写权从开发手里交还给了业务人员------但交付形态是表单：一层层点「+ 条件」、在下拉里选字段选操作符。能用，但不够直觉。

真实场景是这样的：一个老电工师傅看「严重告警立即升级」这条规则，他脑子里浮现的是一张图------最上面一个「全部满足」，下面分出三条线，两条并到一个「任一满足」里，第三条挂个「取反」。表单的缩进列表对他来说，是把图拍扁了。

所以这一篇讲的是：怎么给同一套规则模型，再套一层拖拽画布。

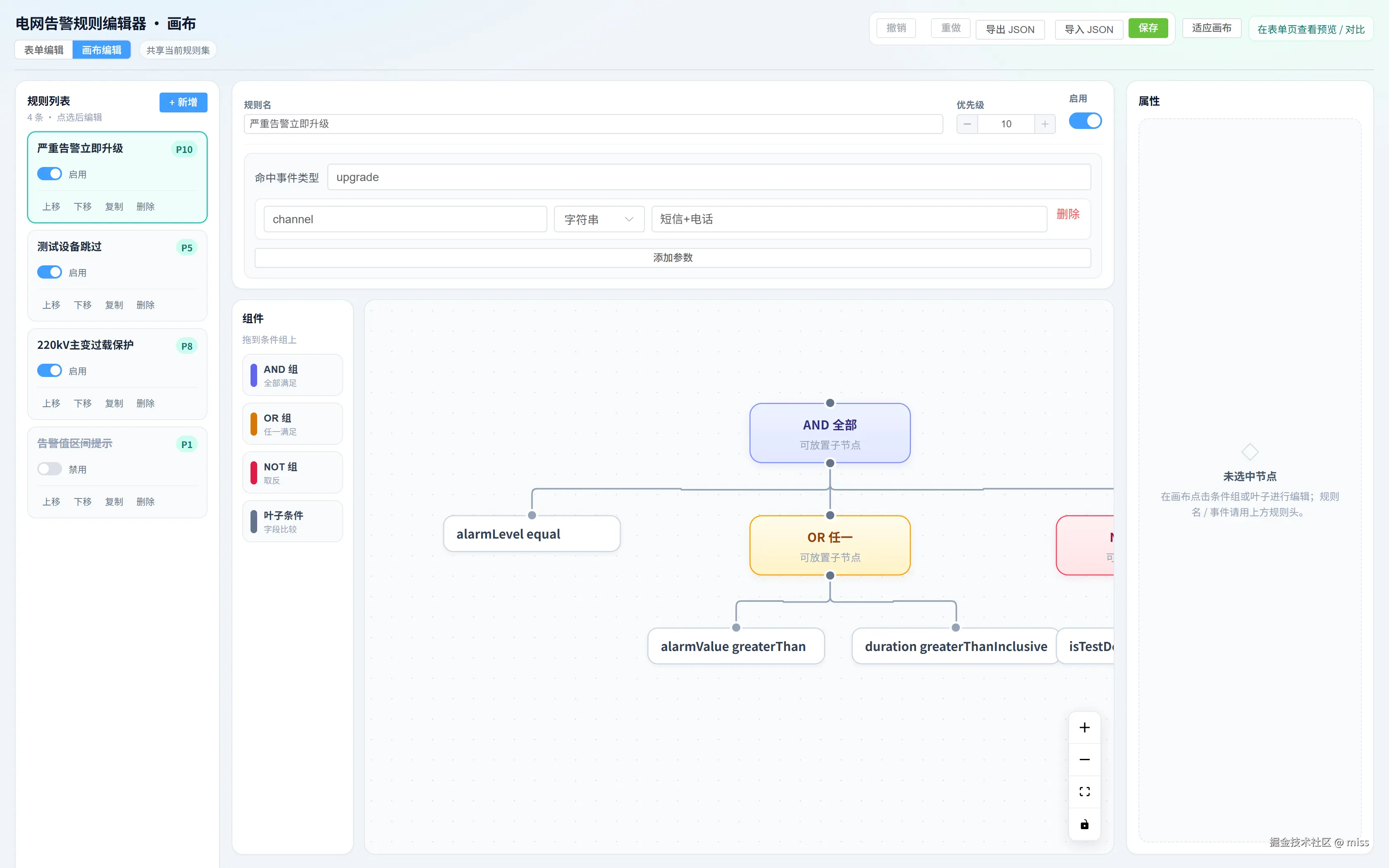

效果长这样：

左边是规则列表，中间是当前规则的条件画布，右边是选中节点的属性面板。拖拽组件面板里的「AND 组 / OR 组 / NOT 组 / 叶子条件」到画布上，规则就长出来了。

技术栈不变（Vue 3 + TS + Vite + Pinia + Element Plus），画布库选了 @vue-flow/core。

这篇文章不讲 Vue Flow 的 API 怎么用（文档够全了），只讲把它接进一个已有规则引擎时，我真正卡住的地方和最后的选择。

---

目录

• 一、第一个决策：画布到底是真相，还是投影？
• 二、一张画布只画一条规则
• [三、投影函数：树 → 节点和边](#三、投影函数：树 → 节点和边 "#%E4%B8%89%E6%8A%95%E5%BD%B1%E5%87%BD%E6%95%B0%E6%A0%91--%E8%8A%82%E7%82%B9%E5%92%8C%E8%BE%B9")
• [四、坐标不能进 JSON：布局与语义分离](#四、坐标不能进 JSON：布局与语义分离 "#%E5%9B%9B%E5%9D%90%E6%A0%87%E4%B8%8D%E8%83%BD%E8%BF%9B-json%E5%B8%83%E5%B1%80%E4%B8%8E%E8%AF%AD%E4%B9%89%E5%88%86%E7%A6%BB")
• [五、拖拽的两种含义：改坐标 vs 改父级](#五、拖拽的两种含义：改坐标 vs 改父级 "#%E4%BA%94%E6%8B%96%E6%8B%BD%E7%9A%84%E4%B8%A4%E7%A7%8D%E5%90%AB%E4%B9%89%E6%94%B9%E5%9D%90%E6%A0%87-vs-%E6%94%B9%E7%88%B6%E7%BA%A7")
• 六、放置校验做成纯函数
• [七、NOT 组的自动包裹，画布也要有](#七、NOT 组的自动包裹，画布也要有 "#%E4%B8%83not-%E7%BB%84%E7%9A%84%E8%87%AA%E5%8A%A8%E5%8C%85%E8%A3%B9%E7%94%BB%E5%B8%83%E4%B9%9F%E8%A6%81%E6%9C%89")
• 八、复用表单组件，而不是重写一套
• 九、几处工程细节
• 十、小结

---

一、第一个决策：画布到底是真相，还是投影？

这是整个改造里最重要的一步，选错了后面全在填坑。

画布编辑器有个天然的诱惑：既然节点能拖、能连线，那画布上的图本身就是真相，规则就等于这张图，需要 JSON 的时候从图序列化出来就行。

听起来很顺，但对这个项目是灾难。因为：

• 表单页已经存在，它读写的是 RuleSet 树模型；
• 本地求值、远程对比、JSON 预览，全都基于那棵树；
• 如果画布自成一套真相，就等于有了两个真相源，任何一处改动都可能让两边对不上。

所以我们定死了：

ruleSet 永远是唯一的真相。画布只是它的一张投影。

整条数据流是单向的：

   ruleSet（唯一真相）
       │  project(rule, layout) → { nodes, edges }
       ▼
   Vue Flow 画布（只负责显示）
       │  拖拽 → store action → 改 ruleSet
       ▼
   ruleSet 变化 → 重新 project

这个模式我叫它单向投影 + 命令式写回。关键在于「投影是纯函数」------给它一棵树和一份坐标，它吐出节点和边，没有任何副作用。这样画布就是可丢弃的：把它整个删掉，规则数据毫发无损。

一旦接受了这个设定，后面所有问题都有了统一的答案：画布上发生的任何事，最终都要翻译成一个对 ruleSet 的操作。

---

二、一张画布只画一条规则

第一版我犯了个错：把整份 RuleSet.rules（可能十几条规则）全投影到同一张画布上。

结果很尴尬------满屏节点，规则之间还要用「规则容器节点」隔开，用户拖一个节点之前得先想清楚「我这是在改哪条规则」。而且规则级字段（名字、优先级、是否启用）藏在画布的某个容器节点里，不点它还改不了。

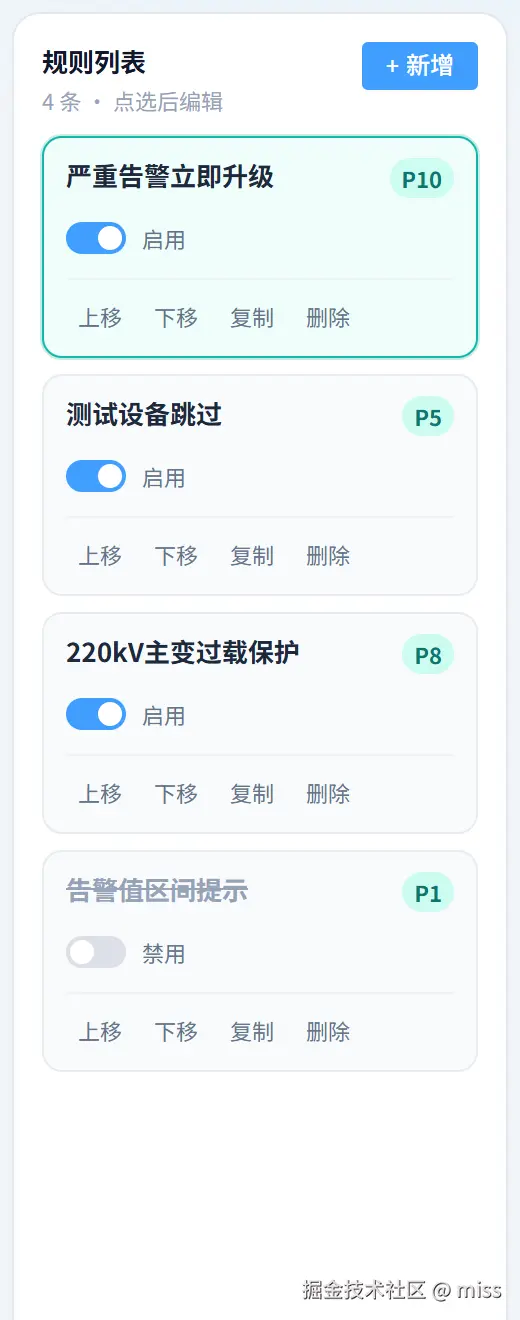

推倒重来，改成 Master-Detail ：左边列表选规则，中间画布只画当前这一条。

规则的身份由「列表 + 规则头」表达，画布上干脆不渲染规则容器节点了------条件树的根组直接挂在画布中央。

这样有两个好处：一是画布永远清爽，二是彻底消除了「拖规则节点」的语义歧义（规则不是能拖来拖去的节点，它是容器）。

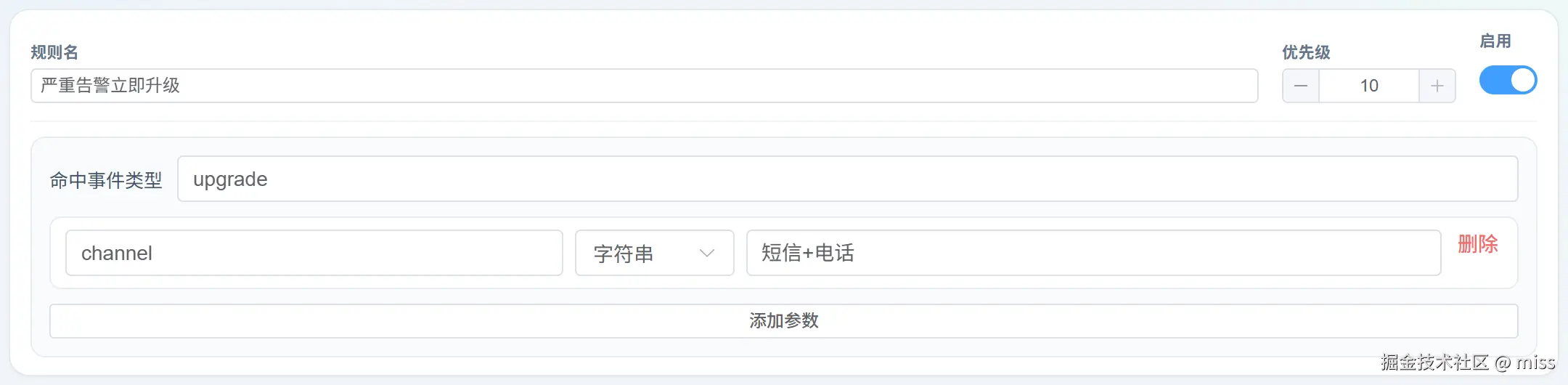

代价是：规则级字段必须由规则头完备提供，不能依赖画布选中。我们把名称、优先级、启用开关、命中事件全放进规则头，复用表单页已有的 RuleEventEditor。

当前选中哪条规则，存在一个画布专用的小 store 里：

// stores/canvasWorkspace.ts
// 进入画布时：优先恢复上次选中的规则 id（∩ 仍存在的），否则取第一条
function resolveActiveRuleId(ruleSet, remembered) {
  if (remembered && ruleSet.rules.some(r => r.id === remembered)) return remembered
  return ruleSet.rules[0]?.id ?? null
}

这个 activeRuleId 用 sessionStorage 记住，键里带 ruleSet.id。刷新页面回到同一条规则，切到表单页再切回来也不丢。

---

三、投影函数：树 → 节点和边

投影函数是画布的心脏，写在 utils/canvasFlow.ts，纯函数，好测。

它接收一条规则和一份坐标表，递归走条件树，产出 Vue Flow 需要的 { nodes, edges }：

export function projectRuleToFlow(rule, layout) {
  const nodes = []
  const edges = []

  // 条件树的根组直接作为画布根，不再包 rule: 容器节点
  pushGroupNode(root, nodes, edges, layout)
  return { nodes, edges }
}

function pushGroupNode(group, nodes, edges, layout) {
  nodes.push({
    id: group.id,
    type: 'group',           // 对应 FlowGroupNode 组件
    position: layout[group.id] ?? autoPosition(group),
    data: { logic: group.logic, label: LOGIC_LABEL[group.logic] },
  })

  for (const child of group.children) {
    const isGroup = 'logic' in child
    nodes.push({ id: child.id, type: isGroup ? 'group' : 'leaf', ... })
    edges.push({ id: `${group.id}->${child.id}`, source: group.id, target: child.id })
    if (isGroup) pushGroupNode(child, nodes, edges, layout)
  }
}

几个要点：

① 边的方向就是父子关系。 用户不能 自己连线------nodes-connectable 直接关掉。所有结构变更都必须走「拖放到组上」这条路径，从根上杜绝画出非法图（比如一个节点挂两个爹）。

② 颜色即语义。 FlowGroupNode 按 logic 换色：AND 靛蓝、OR 琥珀、NOT 玫瑰红，一眼能认出分组类型。

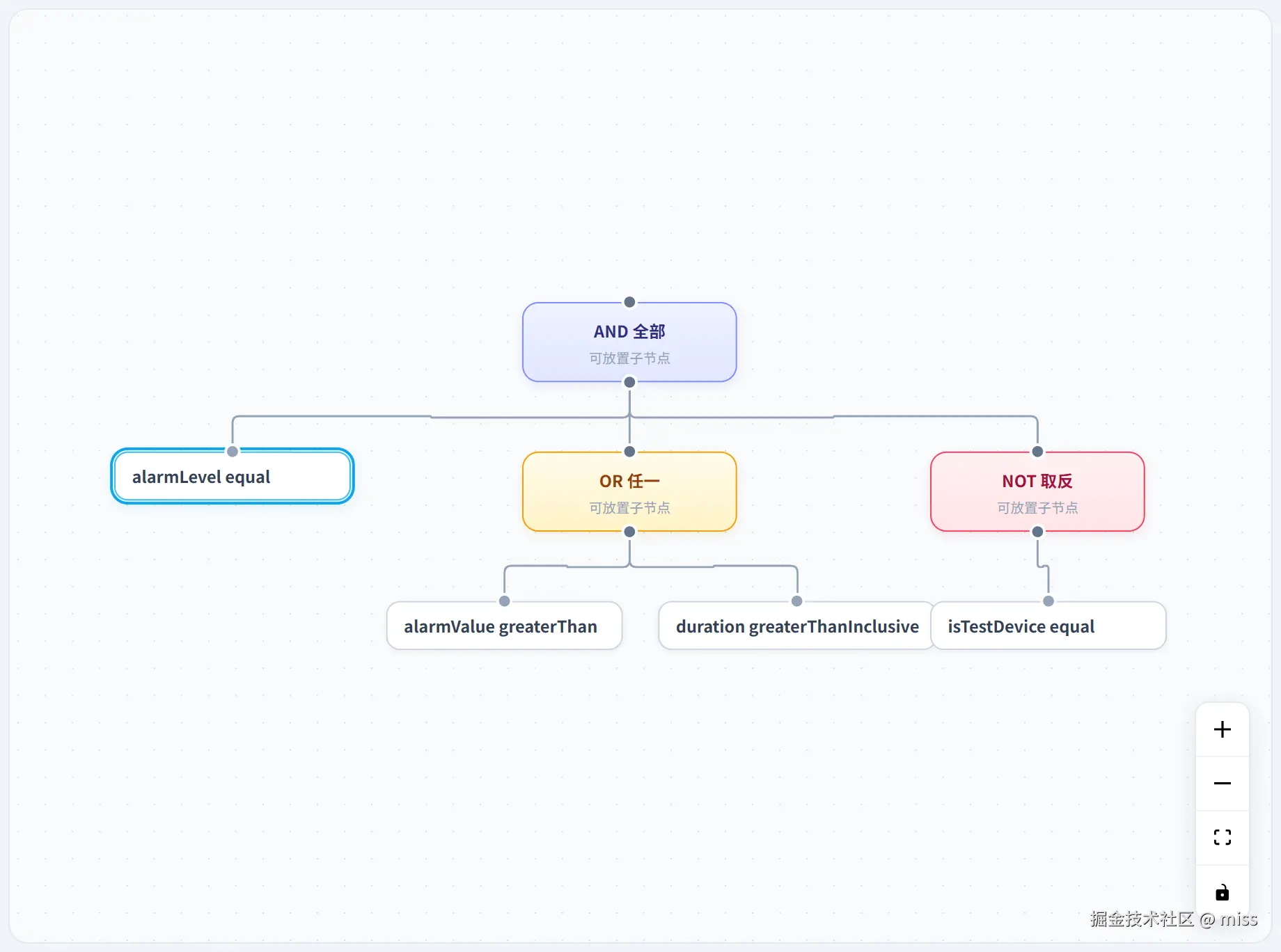

根节点是 AND 全部 ，左分一条 alarmLevel equal，中间 OR 任一 挂着 alarmValue greaterThan 和 duration greaterThanInclusive，右边 NOT 取反 下面挂 isTestDevice equal：

（把根组选中后，它就是开头那张图里中央的树------注意它和下面这份 JSON 是严格一一对应的。）

{
  "all": [
    { "fact": "alarmLevel", "operator": "equal", "value": "严重" },
    { "any": [
        { "fact": "alarmValue", "operator": "greaterThan", "value": 50 },
        { "fact": "duration",   "operator": "greaterThanInclusive", "value": 60 }
    ]},
    { "not": { "fact": "isTestDevice", "operator": "equal", "value": true } }
  ]
}

③ 组件用 markRaw 包。 Vue Flow 的 nodeTypes 如果传响应式对象，会触发无限重渲染警告：

const nodeTypes = { group: markRaw(FlowGroupNode), leaf: markRaw(FlowLeafNode) }

---

四、坐标不能进 JSON：布局与语义分离

这是第二条铁律：节点的 {x, y} 绝不能写进规则 JSON。

原因很直接------JSON 是要发给后端 DoorLS 执行的，是引擎契约。往里面塞画布坐标，一是污染契约，二是会导致「同样的规则，只因为用户拖了一下，导出文件就变了」，diff 里全是噪音。

所以搞了个独立的 canvasLayout store，只存坐标和视口，键按 ruleSetId : ruleId 分区：

// sessionStorage: grid-rule-editor:canvas-layout:<ruleSetId>:<ruleId>
const positionsByRule = ref<Record<string, Record<string, {x,y}>>>({})

分区这点很重要：规则 A 的坐标绝不能覆盖到规则 B 上。切换规则时各看各的，切回来位置还在。

导出 JSON 时坐标天然被排除，因为 toRuleSetJSON() 只认语义字段。而导入一份没有布局信息 的 JSON 时，投影函数发现 layout[id] 是空的，就退回 autoLayoutRule() 自动排：

// 按层排：每层间隔 110，兄弟间隔 200
function autoLayoutRule(rule) {
  const out = {}
  layoutSubtree(root, /* x */ 0, /* depth */ 0, out)
  return out
}

这样一个纯语义的 JSON 文件导进来，画布也能立刻显示出一棵整齐的树，用户接着拖就行。

---

五、拖拽的两种含义：改坐标 vs 改父级

画布上拖一个节点，可能是两件完全不同的事：

1. 只是挪个位置------改坐标，纯布局，不动语义；
2. 想把它塞进另一个组 （改父级）------这是语义变更，要改 ruleSet，要进撤销历史。

如果分不清，就会出现「用户随手拖了一下节点，结果结构悄悄变了」的恐怖 bug。

我们靠落点命中 来区分。onNodeDragStop 里用 elementFromPoint 找鼠标松手位置的元素：

function onNodeDragStop({ node, event }) {
  const el = document.elementFromPoint(event.clientX, event.clientY)
  const hostEl = el?.closest('.vue-flow__node-group')

  if (!hostEl || hostEl.dataset.id === node.id) {
    // 没落在任何组上（或落在自己身上）→ 当成纯挪位置
    layoutStore.setPosition(activeRuleId, node.id, node.position)
    return
  }

  // 落在某个组上了 → 尝试改父级
  const result = applyNodeReparentOrReorder(ruleSet, {
    nodeId: node.id,
    targetGroupId: hostEl.dataset.id,
  })
  if (result.ok) {
    commit(result.ruleSet)          // 进撤销历史
    result.message && toast(result.message)
  } else {
    toast(result.reason)            // 非法 → 回退位置
    reProject()                     // 让节点弹回原位
  }
}

也就是说：普通拖动默认只改布局，只有明确落到某个组的放置区里，才改结构。 这条规则让「误触改结构」几乎不可能发生。

---

六、放置校验做成纯函数

改父级这件事，规则其实不少，而且每一条都可能被违反：

• 不能把节点拖到自己身上；
• 不能把节点拖进自己的子树里（会造成环）；
• 不能跨规则拖（虽然画布只显示一条规则，但拖拽事件可能来自别处）；
• 根组不能被移走（它是树根，没有爹）。

把这些判断全塞进组件里，测试会痛不欲生。所以我们把它抽成纯函数 utils/canvasDrop.ts：

type DropResult =
  | { ok: true; ruleSet: RuleSet; message?: string }
  | { ok: false; reason: string }

export function applyNodeReparentOrReorder(rs, { nodeId, targetGroupId, index }): DropResult {
  const owner = findRuleOwningNode(rs, nodeId)
  if (!owner) return { ok: false, reason: '找不到节点所属规则' }

  const target = findNode(owner, targetGroupId)
  if (!target || !('logic' in target)) return { ok: false, reason: '目标不是条件组' }
  if (targetGroupId === nodeId) return { ok: false, reason: '不能把节点拖到自己身上' }
  if (containsId(findNode(owner, nodeId), targetGroupId))
    return { ok: false, reason: '不能把节点拖进自己的子树' }

  // ...摘除旧位置、插入新位置、返回新 ruleSet
}

同一个函数，表单页和画布页共用。 表单里「上移 / 下移 / 移入某组」按钮走的是它，画布拖放走的也是它------两套 UI 一套语义，永远不会出现「表单能做的画布做不到，或者两边规则不一样」。

一个小细节：Pinia 的 state 是 Proxy，直接 structuredClone 会炸。所以这里用 JSON.parse(JSON.stringify()) 深拷贝。规则集是纯数据，没函数没 Date，JSON 往返是安全的。

---

七、NOT 组的自动包裹，画布也要有

上一篇专门讲过 NOT 组的坑：JSON 里 not 是单操作数，只能有一个孩子。但用户往 NOT 组里拖第二个节点时，他不会去看什么 JSON 规范。

表单页的解法是 addChildSmart：往 NOT 组加第二个孩子时，自动包一层 AND，而不是报错。

画布拖放复用了同一套逻辑。当放置目标是 NOT 组、且它已经有一个孩子时：

if (target.logic === 'not' && target.children.length === 1) {
  // 把新节点和原孩子一起塞进一个新的 AND 组
  return { ok: true, ruleSet: wrapped, message: 'NOT 组已自动包裹 AND 子组以容纳新条件' }
}

界面上会弹一句提示，用户知道发生了什么，但操作是顺畅的------不会突然跳个红字「NOT 组只能有一个条件」把他劝退。

---

八、复用表单组件，而不是重写一套

右侧属性面板（选中的是叶子）长这样：

选中条件组时：

注意看叶子那张------fact、path、操作符、值，这和表单页的 ConditionRow 长得一模一样。因为它就是 ConditionRow，只是换了个 layout="stack" 的竖排模式：

<!-- CanvasInspector.vue -->
<ConditionRow v-if="isLeaf" :condition="node" layout="stack" />
<el-select v-else v-model="logic" @change="setGroupLogic"> ... </el-select>

复用带来的收益是连锁的：操作符下拉、值形状校验、操作符注册表的兼容性提示......这些在表单页已经写好并测过的逻辑，画布一行都不用重写。

这也是「单向投影」架构的额外红利------只要两个视图读写的是同一个 ruleSet、复用同一批叶子控件，它们的行为就天然一致。

组件面板（拖拽源）本身很简单，四个卡片：

拖拽开始的时候往 dataTransfer 塞一个标识：

function onDragStart(e, item) {
  e.dataTransfer.setData('application/x-palette', item.kind)
  e.dataTransfer.effectAllowed = 'move'
}

画布 onDrop 读出来，交给 applyPaletteDrop() 纯函数处理，逻辑和上面的 reparent 同源。

---

九、几处工程细节

① 路由懒加载，表单页不背画布包袱。

{ path: '/rule-editor',        component: RuleEditorView },
{ path: '/rule-editor/canvas', component: () => import('./views/DragRuleEditorView.vue') },

Vue Flow 只被画布页引用，表单页永远不会被迫加载它那块 chunk。

② 两个页面共享同一个 ruleSet store。 顶栏明确写着「共享当前规则集」：

切页不重置 store，撤销历史也是跨页统一的------你在表单页撤了两步，切到画布页还能接着撤。这避免了「换个视图，编辑历史清零」的割裂感。

③ 撤销/重做沿用快照方案。 上一篇讲过用 structuredClone 快照而非命令模式，画布的结构变更（拖入、改父级、删除）都走同一套 commit，上限 50 步。纯挪坐标不进历史------布局不是语义，不该占用撤销栈。

④ 选中状态跨重投影保持。 每次 ruleSet 变了都要重新 project，节点对象是新的。如果直接绑 selected 状态，用户一改值选中就丢了。解法是投影时用稳定 id（条件自身的 id），并单独记住当前选中的 nodeId，投影后重新挂上。

⑤ 测试聚焦纯函数。 画布 E2E 很重，我们把重头放在 projectRuleToFlow / applyPaletteDrop / applyNodeReparentOrReorder 这些纯函数的单测上，组件层只测「放置回调有没有被正确触发」。表单页既有的测试全部保持绿灯，作为回归门禁。

---

十、小结

回头看，这次加画布最关键的不是 Vue Flow 用得多溜，而是一开始就把它定义成「投影」而不是「真相」。

一旦画布只是投影：

• 数据流单向，永远不会有两个真相源打架；
• 布局和语义天然要分离，坐标进不了 JSON；
• 所有交互都要翻译成对 ruleSet 的操作，于是纯函数化顺理成章；
• 表单页和画布页共享模型和控件，行为一致是免费得到的。

几条可以直接抄走的经验：

1. 画布永不作为真相源。 用 project(tree, layout) → {nodes, edges} 单向投影，回写只走 store action。
2. 一张画布一条规则。 别把整份规则集画上去，规则列表 + 单规则画布的心智负担小得多。
3. 坐标存独立 store，按 ruleId 分区。 绝不写进导出的 JSON。
4. 拖拽要区分「改坐标」和「改父级」，靠落点命中决定；前者不进历史，后者进。
5. 放置校验抽成纯函数，表单和画布共用，一套语义两套 UI。
6. 能复用表单控件就复用，画布只补结构编辑能力。

表单和画布不是二选一，它们只是同一套规则模型的两种视图。业务人员想要图，就给他图；想精确填值，就给他表单。模型只有一个，视图可以有无数个。

---

项目：电网告警规则编辑器（Vue 3 + TS + Vite + Pinia + Element Plus + @vue-flow/core） 上一篇：《从零做一个可视化规则引擎：Vue3 递归条件树 + 双引擎结果对比》
