基于cnn和transformer的卡通图像质量评价

随着数字媒体的发展，卡通图像的应用日益广泛，其质量评价成为重要需求。传统的图像质量评价方法难以准确评估卡通图像的独特风格和特征。因此，本项目提出了一种基于CNN和Transformer的卡通图像质量评价方法，旨在提高评估的准确性和效率。本文首先介绍了卡通图像质量评价的相关背景和意义，然后详细阐述了项目的主要内容包括卡通图像的特征提取、CNN和Transformer模型的构建与训练，以及质量评价的具体实现。本项目采取的技术路线是先利用CNN进行图像特征提取，再通过Transformer进行特征融合和分类，最后通过Flask框架实现系统的开发和部署。具体实施过程中，我们采集了大量卡通图像数据，进行了数据预处理和模型训练，并通过实验验证了该方法的有效性，结果表明CNN和Transformer模型在卡通图像质量评价任务中表现出较高的准确率和召回率，为卡通图像质量评价提供了新的思路和方法。

关键词：CNN；Transformer模型；卡通图像质量评价；Flask框架

Abstract

With the development of digital media, the application of cartoon images is becoming increasingly widespread, and their quality evaluation has become an important requirement. Traditional image quality evaluation methods are difficult to accurately assess the unique style and features of cartoon images. Therefore, this project proposes a cartoon image quality evaluation method based on CNN and Transformer, aiming to improve the accuracy and efficiency of the evaluation. This article first introduces the relevant background and significance of cartoon image quality evaluation, and then elaborates on the main contents of the project, including feature extraction of cartoon images, construction and training of CNN and Transformer models, as well as the specific implementation of quality evaluation. The technical route adopted in this project is to first use CNN for image feature extraction, then use Transformer for feature fusion and classification, and finally develop and deploy the system through Flask framework. In the specific implementation process, we collected a large amount of cartoon image data, preprocessed the data and trained the model, and verified the effectiveness of the method through experiments. The results showed that CNN and Transformer models exhibited high accuracy and recall in cartoon image quality evaluation tasks, providing new ideas and methods for cartoon image quality evaluation.

Key W ords: CNN；Transformer model; Cartoon image quality evaluation; Flask Framework

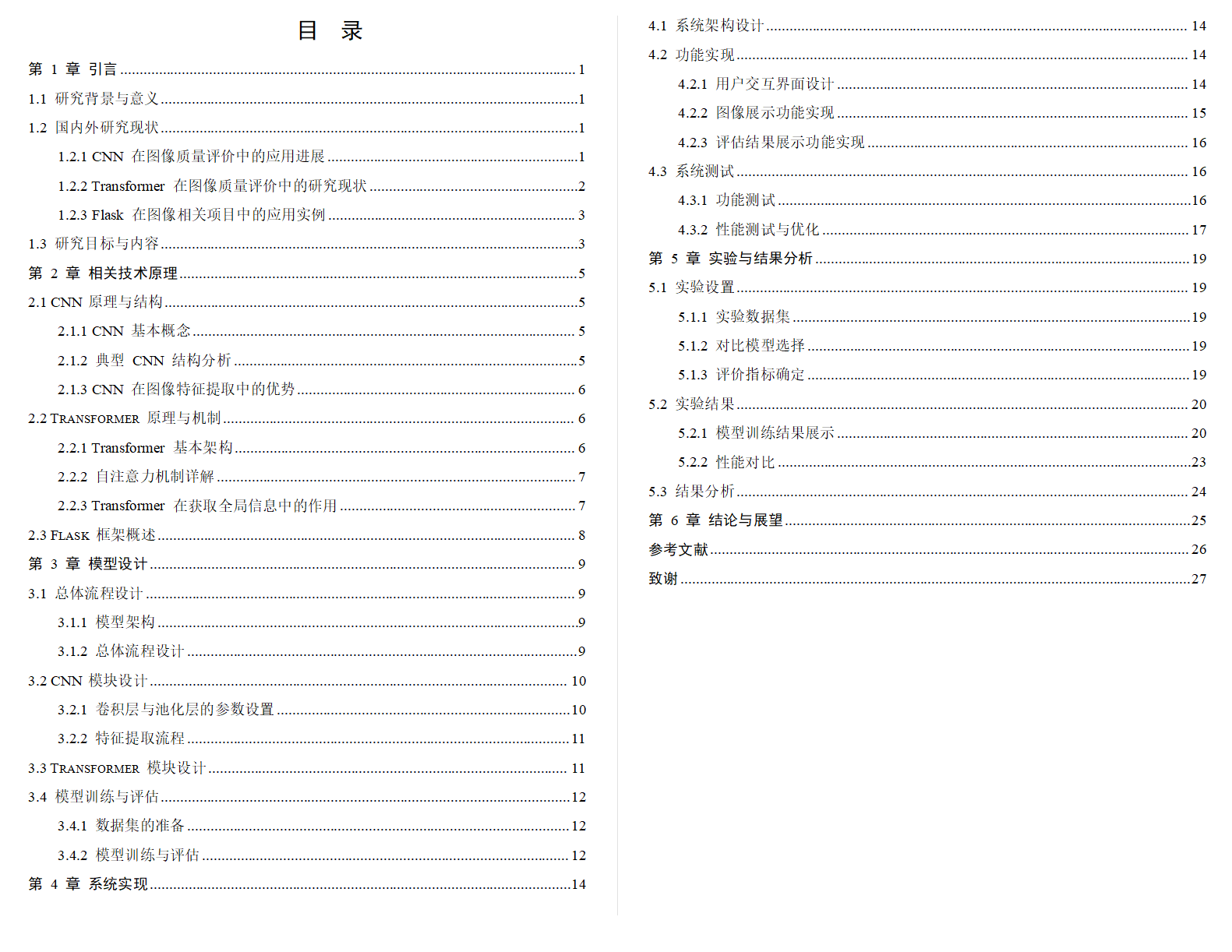

目 录

第 1 章 引言 1

1.1 研究背景与意义 1

1.2 国内外研究现状 1

1.2.1 CNN 在图像质量评价中的应用进展 1

1.2.2 Transformer 在图像质量评价中的研究现状 2

1.2.3 Flask 在图像相关项目中的应用实例 3

1.3 研究目标与内容 3

第 2 章 相关技术原理 5

2.1 CNN 原理与结构 5

2.1.1 CNN 基本概念 5

2.1.2 典型 CNN 结构分析 5

2.1.3 CNN 在图像特征提取中的优势 6

2.2 Transformer 原理与机制 6

2.2.1 Transformer 基本架构 6

2.2.2 自注意力机制详解 7

2.2.3 Transformer 在获取全局信息中的作用 7

2.3 Flask 框架概述 8

第 3 章 模型设计 9

3.1 总体流程设计 9

3.1.1 模型架构 9

3.1.2 总体流程设计 9

3.2 CNN 模块设计 10

3.2.1 卷积层与池化层的参数设置 10

3.2.2 特征提取流程 11

3.3 Transformer 模块设计 11

3.4 模型训练与评估 12

3.4.1 数据集的准备 12

3.4.2 模型训练与评估 12

第 4 章 系统实现 14

4.1 系统架构设计 14

4.2 功能实现 14

4.2.1 用户交互界面设计 14

4.2.2 图像展示功能实现 15

4.2.3 评估结果展示功能实现 16

4.3 系统测试 16

4.3.1 功能测试 16

4.3.2 性能测试与优化 17

第 5 章 实验与结果分析 19

5.1 实验设置 19

5.1.1 实验数据集 19

5.1.2 对比模型选择 19

5.1.3 评价指标确定 19

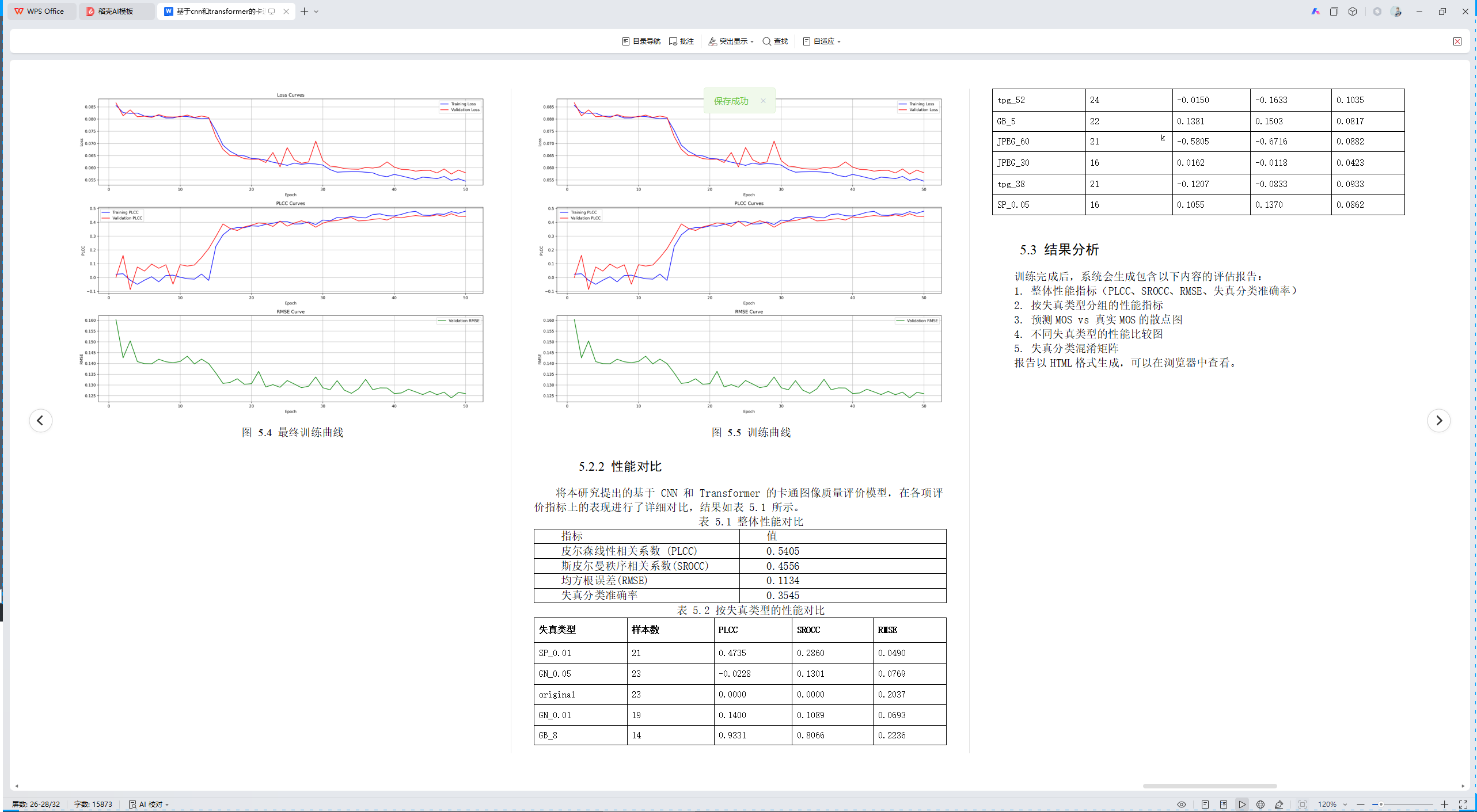

5.2 实验结果 20

5.2.1 模型训练结果展示 20

5.2.2 性能对比 23

5.3 结果分析 24

第 6 章 结论与展望 25

参考文献 26

致谢 27

• 1 章 引言
  1. 研究背景与意义

随着互联网和数字媒体技术的飞速发展，卡通图像在娱乐、教育、广告等领域得到了广泛应用。与此同时，用户对卡通图像质量的要求也越来越高，如何客观、准确地评价卡通图像质量成为了计算机视觉和图像处理领域的研究热点。传统的图像质量评价方法主要依赖于手工设计的特征和规则，难以捕捉图像内容的复杂性和多样性，且对卡通图像的特殊性考虑不足。因此，迫切需要一种能够自动、高效地评价卡通图像质量的新方法。

近年来，深度学习技术在图像处理领域取得了突破性进展，卷积神经网络（CNN）和Transformer模型分别在图像特征提取和序列数据处理方面展现了强大的能力。CNN能够自动学习图像的局部特征和空间层次结构，而Transformer则擅长捕捉序列数据中的长距离依赖关系。将两者结合，有望弥补单一模型的不足，更全面地评估卡通图像的质量。

基于Flask框架构建的CNN和Transformer融合的卡通图像质量评价系统，具有重要的研究意义和应用价值：

提高评价准确性：通过融合CNN和Transformer的优势，该系统能够更准确地捕捉卡通图像的内容特征和风格特征，从而提高质量评价的准确性和可靠性。

自动化与智能化：该系统实现了卡通图像质量评价的自动化和智能化，减少了人工干预，提高了评价效率，为大规模图像质量评估提供了可能。

促进卡通图像创作：该系统可以为卡通图像创作者提供质量反馈，帮助他们改进创作技巧，提升卡通图像的质量，促进卡通产业的发展。

推动技术发展：该系统的研究和开发推动了深度学习在图像质量评价领域的应用，为相关技术的发展提供了新的思路和方法。

综上所述，基于Flask的CNN和Transformer融合的卡通图像质量评价系统，不仅具有重要的学术研究价值，还具有良好的应用前景，有望在卡通图像质量评估领域发挥重要作用。

1. 1. 国内外研究现状
      1. CNN 在图像质量评价中的应用进展

近年来，卷积神经网络（CNN）在图像质量评价（IQE）领域取得了显著的进展，成为了该领域的研究热点。CNN作为一种深度学习模型，能够自动学习图像的层次化特征，无需手工设计特征，因此在图像质量评价任务中展现出了强大的性能。

在无参考图像质量评价（NR-IQE）方面，CNN通过学习图像内容与质量之间的关系，能够直接预测图像的质量分数。早期的方法主要利用预训练的CNN模型，如VGGNet、AlexNet等，提取图像的特征图，然后通过回归或分类的方式预测质量分数。随着研究的深入，研究者们提出了专门针对NR-IQE任务设计的CNN架构，例如双柱网络、多尺度融合网络等，这些网络能够更好地捕捉图像的全局和局部特征，从而提高评价的准确性。

在有参考图像质量评价（FR-IQE）和部分参考图像质量评价（RR-IQE）方面，CNN同样发挥了重要作用。FR-IQE方法通常利用CNN提取参考图像和失真图像的特征，然后计算两者之间的差异来评估质量。RR-IQE方法则利用CNN提取图像的局部特征，并结合部分参考信息进行质量预测。近年来，基于CNN的FR-IQE和RR-IQE方法在公开数据集上取得了优异的性能，逐渐成为主流方法。

此外，CNN在图像质量评价中的应用还体现在特征融合、注意力机制等方面。特征融合技术能够将不同层次的特征进行有效结合，提高模型的表征能力。注意力机制则能够引导模型关注图像中的重要区域，进一步提升评价的准确性。

尽管CNN在图像质量评价中取得了显著的进展，但仍面临一些挑战。例如，模型的解释性较差，难以理解模型做出评价的依据；此外，CNN模型通常需要大量的标注数据进行训练，而高质量的图像质量评价数据集构建成本较高。

总而言之，CNN在图像质量评价中的应用已经取得了显著的进展，为该领域的发展提供了强大的技术支持。未来，研究者们将继续探索更有效的CNN架构和训练方法，以进一步提高图像质量评价的准确性和效率。同时，如何提高模型的解释性和减少对标注数据的依赖也将成为重要的研究方向。

1. 1. 1. Transformer 在图像质量评价中的研究现状

Transformer模型最初在自然语言处理领域取得了巨大成功，其强大的自注意力机制能够有效地捕捉序列数据中的长距离依赖关系。近年来，Transformer开始被引入到图像质量评价（IQE）领域，并逐渐成为新的研究热点。

在图像质量评价中，Transformer模型主要应用于无参考图像质量评价（NR-IQE）任务。与CNN相比，Transformer能够更好地处理图像中的全局信息，并且能够捕捉不同区域之间的依赖关系，从而更全面地评估图像质量。目前，基于Transformer的NR-IQE方法主要分为两种：一种是直接将图像转换为序列形式，然后输入到Transformer模型中进行质量评估；另一种是将Transformer与CNN结合，利用CNN提取图像的局部特征，再通过Transformer建模特征之间的关系，最终预测图像质量。

在第一种方法中，研究者们提出了各种图像序列化方法，例如将图像分割成 patches 并按照一定顺序排列，或者将图像转换为一系列扫描路径。这些方法能够将二维图像转换为Transformer模型能够处理的一维序列，从而利用Transformer的自注意力机制捕捉图像中的全局信息。然而，这种方法可能会破坏图像的空间结构信息，导致评价结果不够准确。

为了克服上述问题，研究者们提出了将Transformer与CNN结合的第二种方法。这种方法首先利用CNN提取图像的局部特征，然后利用Transformer建模特征之间的关系，从而在保留图像空间结构信息的同时，捕捉特征之间的依赖关系。这种方法在多个NR-IQE数据集上取得了优异的性能，验证了其有效性。

此外，一些研究者还探索了将Transformer与其他模型结合的方法，例如将Transformer与生成对抗网络（GAN）结合，利用GAN生成高质量的图像，然后利用Transformer评估生成图像的质量。这种方法在图像质量增强和超分辨率重建等领域具有潜在的应用价值。

尽管Transformer在图像质量评价中的应用取得了一些进展，但仍处于起步阶段，存在一些挑战。例如，Transformer模型的参数量通常较大，计算复杂度较高，难以直接应用于大规模图像质量评价任务。此外，如何设计更有效的图像序列化方法和特征融合策略，以及如何提高模型的解释性，都是需要进一步研究的问题。

总而言之，Transformer在图像质量评价中的应用为该领域带来了新的思路和方法，具有广阔的发展前景。未来，研究者们将继续探索更有效的Transformer架构和训练方法，以进一步提高图像质量评价的性能和效率。同时，如何将Transformer与其他模型有效结合，以及如何解决模型复杂度高、解释性差等问题，也将成为重要的研究方向。

1. 1. 1. Flask 在图像相关项目中的应用实例

Flask作为一个轻量级的Web框架，在图像相关项目中得到了广泛的应用。它以其简洁、灵活和高效的特点，为开发者提供了便捷的开发环境。在图像处理、计算机视觉和深度学习等领域，Flask常被用于构建Web应用程序，实现图像的上传、处理、展示和评估等功能。

在图像处理方面，Flask可以与OpenCV、Pillow等图像处理库结合使用，实现图像的基本操作，如缩放、裁剪、旋转、滤波等。开发者可以利用Flask构建一个简单的Web应用程序，允许用户上传图像，并在服务器端进行实时处理，然后将处理后的结果返回给用户。例如，一个在线照片编辑器可以使用Flask作为后端框架，提供图像上传、编辑和下载的功能。

在计算机视觉领域，Flask常被用于构建图像分类、目标检测、图像分割等任务的演示平台。通过将深度学习模型（如CNN、R-CNN、YOLO等）与Flask结合，开发者可以轻松地将训练好的模型部署到Web服务器上，并构建一个交互式的Web应用程序，允许用户上传图像并获取模型的预测结果。例如，一个基于Flask的皮肤癌检测应用程序可以使用预训练的CNN模型对用户上传的皮肤图像进行分类，并给出患癌风险的建议。

在图像质量评价方面，Flask可以作为一个便捷的平台，用于部署和展示图像质量评价模型。通过将CNN、Transformer等深度学习模型与Flask结合，开发者可以构建一个Web应用程序，允许用户上传图像并获取图像质量的评估结果。例如，一个基于Flask的卡通图像质量评价系统可以使用CNN和Transformer融合模型对用户上传的卡通图像进行质量评估，并给出评分和改进建议。

此外，Flask还可以与其他技术和工具结合使用，如数据库、云存储、消息队列等，以实现更复杂的功能。例如，一个基于Flask的图像分享平台可以使用数据库存储用户信息和图像元数据，使用云存储存储图像文件，并使用消息队列处理图像上传和处理的异步任务。

总之，Flask在图像相关项目中的应用实例丰富多样，涵盖了图像处理、计算机视觉和图像质量评价等多个领域。其简洁、灵活和高效的特点使得开发者能够快速构建功能强大的Web应用程序，为用户提供便捷的图像处理和评估服务。

1. 1. 研究目标与内容

本研究基于CBIQA数据集，使用CNN和Transformer结合的方式，开发了一个卡通图像质量评价（IQA）模型和Web应用界面。该系统通过结合边缘信息和全局上下文信息，提高了对卡通图像质量感知的准确性，并提供了易于使用的可视化界面。

研究内容包括：

调研CNN和Transformer在图像质量评价领域的研究现状，分析其优缺点。

设计CNN和Transformer的融合策略，包括图像序列化方法、特征融合策略等。

实现所提出的CNN+Transformer模型，并进行训练和优化。

利用Flask框架构建Web应用程序，实现图像上传、处理、评估和结果展示等功能。

在卡通图像数据集上评估所提出模型的性能，并与现有方法进行比较。

分析模型的预测结果，探索模型的可解释性。

讨论所提出方法的局限性和未来改进方向。

通过本研究，预期能够构建一个准确、高效的卡通图像质量评价系统，为卡通图像的自动评估提供新的思路和方法。同时，所提出的方法也可以拓展到其他图像类型，为更广泛的图像质量评估提供技术支持。

• 2 章 相关技术原理
  1. CNN 原理与结构
     1. CNN 基本概念

卷积神经网络（Convolutional Neural Network，简称CNN）是一种专门用于处理具有网格结构数据（如图像）的深度学习模型。它通过卷积层自动提取输入数据的特征，捕捉数据的空间层次和模式。CNN的基本组成包括卷积层、激活函数、池化层和全连接层。卷积层使用可学习的过滤器对输入数据进行卷积操作，生成特征映射；激活函数（如ReLU）引入非线性，使模型能学习更复杂的特征；池化层（如最大池化）降低特征映射的维度，减少计算量和参数数量；全连接层则将学习到的特征进行组合，输出最终的预测结果。CNN在图像识别、视频分析和自然语言处理等领域有着广泛的应用。

1. 1. 1. 典型 CNN 结构分析

典型的卷积神经网络（CNN）结构由多个层次组成，每个层次都有特定的功能和目的。以下是CNN的典型结构分析：

输入层：这是网络的起点，输入层接收原始数据，通常是图像。图像被分割成像素矩阵，每个像素值作为输入层的输入。

卷积层：卷积层是CNN的核心部分，它负责提取输入数据的特征。卷积层使用一组可学习的过滤器（或称为核），这些过滤器在输入数据上滑动，计算卷积运算，生成特征映射。每个过滤器会生成一个特征映射，捕捉输入数据的特定特征，如边缘、纹理或颜色变化。

激活函数：激活函数引入非线性，使模型能够学习更复杂的特征。常见的激活函数有ReLU（线性整流单元），它将所有负值设置为0，保留正值。激活函数应用于卷积层输出的特征映射。

池化层：池化层（也称为下采样层）用于降低特征映射的维度，减少计算量和参数数量。池化操作通常是最大池化，它在特征映射的小区域内取最大值，生成下采样的特征映射。

全连接层：全连接层将学习到的特征进行组合，输出最终的预测结果。全连接层中的每个神经元与前一层的所有神经元相连，形成一个完全连接的结构。全连接层通常位于网络的末端，用于分类任务。

输出层：输出层是网络的最后一个层次，它生成最终的预测结果。在分类任务中，输出层通常使用softmax函数将全连接层的输出转换为概率分布，每个类别对应一个概率值。

损失函数和优化器：损失函数用于衡量网络预测结果与真实标签之间的差异。常见的损失函数有交叉熵损失。优化器（如随机梯度下降SGD或Adam）用于更新网络参数，以最小化损失函数。

训练和测试：在训练阶段，网络通过前向传播计算预测结果，然后通过反向传播计算梯度，更新参数。训练完成后，使用测试数据评估网络的性能。

CNN的结构可以根据任务需求进行调整和优化，例如，可以通过增加卷积层和池化层的数量来提高模型的复杂性和性能。此外，还可以使用技术如批量归一化、丢弃法（Dropout）和残差连接（Residual Connections）来改进网络的学习能力和泛化能力。

1. 1. 1. CNN 在图像特征提取中的优势

卷积神经网络（CNN）在图像特征提取中具有显著的优势，这些优势使得CNN成为图像识别、分类和许多其他计算机视觉任务的首选方法。以下是CNN在图像特征提取中的主要优势：

局部感知野：CNN通过卷积层利用局部感知野的概念，这意味着每个过滤器只关注输入图像的一部分。这种局部连接允许网络捕获图像中的局部特征，如边缘、角点和纹理，而不需要考虑整个图像。这与人类视觉系统的工作方式相似，人类视觉系统也对局部特征敏感。

平移不变性：由于卷积操作的性质，CNN对图像中的特征位置具有一定的平移不变性。这意味着无论特征出现在图像的哪个位置，网络都能够识别它。池化层进一步增强了这种平移不变性，因为它对特征映射的小区域进行下采样，只保留最显著的特征。

自动特征学习：与传统的图像处理方法不同，CNN能够从数据中自动学习特征。在训练过程中，网络通过优化过程调整过滤器，以捕获对区分不同类别最有用的特征。这种自动特征学习消除了手工设计特征的需要，使得CNN能够适应各种复杂的图像数据。

层次化特征表示：CNN的层次化结构允许它逐步构建越来越抽象和复杂的特征表示。浅层卷积层通常捕获基本的边缘和纹理信息，而深层卷积层则能够识别更复杂的形状和结构。这种层次化的特征表示使得CNN能够处理具有高度变化性的图像数据。

参数共享：在CNN中，同一个过滤器在整个图像上共享参数，这大大减少了网络的参数数量。参数共享不仅降低了模型的复杂性，还提高了训练效率，并减少了过拟合的风险。

可扩展性：CNN的结构可以根据任务需求进行调整和扩展。通过增加卷积层和过滤器数量，可以构建更深的网络以处理更复杂的图像。此外，CNN可以与其他类型的神经网络层（如全连接层、循环层等）结合，以构建更强大的模型。

广泛的应用：CNN不仅在图像分类任务中表现出色，还在许多其他计算机视觉任务中取得了显著成果，如目标检测、语义分割、图像生成和风格迁移等。这种广泛的应用性使得CNN成为计算机视觉领域不可或缺的工具。

综上所述，CNN在图像特征提取中的优势在于其局部感知野、平移不变性、自动特征学习、层次化特征表示、参数共享、可扩展性和广泛的应用性。这些优势使得CNN成为处理图像数据的强大工具，并在许多计算机视觉任务中取得了突破性的进展。

1. 1. Transformer 原理与机制
      1. Transformer 基本架构

Transformer模型是一种基于自注意力机制的深度神经网络模型，经常用于处理序列数据。它主要由两部分组成：编码器（Encoder）和解码器（Decoder）。编码器用于处理输入序列，将其转换为一种连续的表示形式，而解码器则根据编码器的输出来生成目标序列。

编码器由多个相同的层组成，每一层都有两个主要子层：自注意力层和前馈神经网络层。自注意力层允许模型在处理序列时考虑到序列内部不同位置之间的关系，而前馈神经网络层则用于对注意力层的输出进行进一步的非线性变换。

解码器也由多个相同的层组成，每一层同样包含两个主要子层：自注意力层和前馈神经网络层。与编码器不同的是，解码器还包含一个编码器-解码器注意力层，用于关注编码器的输出。在生成目标序列的每一个词时，解码器都会考虑到编码器的输出来选择最合适的词。

Transformer模型的核心是自注意力机制，它允许模型在处理序列时，为序列中的每一个词分配一个权重，这个权重表示了该词与其他所有词之间的关系。这种机制使得模型能够更好地理解序列的内部结构，从而生成更准确的结果。

总的来说，Transformer模型的基本架构是一种非常灵活且强大的序列处理模型，它通过自注意力机制和深度神经网络层，能够有效地处理各种序列任务。

1. 1. 1. 自注意力机制详解

自注意力机制（Self-Attention Mechanism）是Transformer模型的核心组件，它允许模型在处理序列时考虑到序列内部不同位置之间的关系。自注意力机制通过计算序列中每个词与其他所有词之间的相关性，为每个词分配一个权重，这个权重表示了该词与其他词之间的关系。

自注意力机制的计算过程主要包括以下几个步骤：

输入表示：首先，将输入序列中的每个词转换为固定长度的向量表示，这些向量通常是通过嵌入层（Embedding Layer）得到的。

计算查询、键和值：对于序列中的每个词，计算其查询向量（Query）、键向量（Key）和值向量（Value）。这些向量通常是通过线性变换得到的，具体来说，是将输入向量与三个不同的权重矩阵相乘得到的。

计算注意力分数：对于序列中的每个词，计算其与序列中所有其他词之间的注意力分数。注意力分数是通过查询向量和键向量之间的点积，然后经过softmax函数归一化得到的。这个过程可以表示为：Attention(Q, K, V) = softmax(QK^T / √d_k) V，其中d_k是键向量的维度。

加权求和：根据计算得到的注意力分数，对值向量进行加权求和，得到每个词的注意力加权向量。这个过程可以表示为：Attention(Q, K, V) = Σ(i=1 to seq_len)(score(i) * V(i))，其中score(i)是第i个词的注意力分数，V(i)是第i个词的值向量。

输出：最后，将每个词的注意力加权向量拼接起来，得到整个序列的注意力表示。

自注意力机制的优势在于它能够同时考虑到序列中所有词之间的关系，而不是像传统的循环神经网络（RNN）那样只能考虑到序列中相邻的词。这使得自注意力机制在处理长序列时具有更好的性能，因为它不会受到梯度消失或梯度爆炸问题的影响。此外，自注意力机制还可以并行计算，这大大提高了模型的计算效率。

1. 1. 1. Transformer 在获取全局信息中的作用

Transformer模型在获取全局信息方面发挥着关键作用，这主要归功于其核心的自注意力机制（Self-Attention Mechanism）。自注意力机制允许模型在处理序列时，同时考虑到序列内部所有位置之间的关系，从而能够捕捉到全局信息。

在传统的序列处理模型中，如循环神经网络（RNN）和长短期记忆网络（LSTM），信息通常是按顺序传递的，每个时间步只能考虑到前一个时间步的信息。这种局部信息传递方式在处理长序列时可能会导致信息丢失，尤其是在序列的开始和结束部分。而Transformer通过自注意力机制，能够并行地考虑到序列中所有位置的信息，从而克服了这一局限性。

自注意力机制通过计算序列中每个词与其他所有词之间的相关性，为每个词分配一个权重，这个权重表示了该词与其他词之间的关系。这种全局的权重分配方式使得模型能够捕捉到序列中的长距离依赖关系，从而更好地理解整个序列的上下文信息。

此外，Transformer的编码器（Encoder）和解码器（Decoder）结构也为其获取全局信息提供了支持。编码器由多个相同的层组成，每层包含两个子层：多头自注意力机制（Multi-Head Self-Attention Mechanism）和前馈神经网络（Feed-Forward Neural Network）。多头自注意力机制允许模型从不同的表示子空间中学习到不同的信息，从而更全面地捕捉到全局信息。前馈神经网络则对注意力机制的输出进行进一步的非线性变换，增强模型的表达能力。

在解码器端，除了多头自注意力机制和前馈神经网络外，还有一个编码器-解码器注意力机制（Encoder-Decoder Attention Mechanism）。这个机制允许解码器在生成下一个词时，考虑到编码器对所有输入词的表示，从而能够更好地利用全局信息进行预测。

总之，Transformer通过自注意力机制、多头注意力机制以及编码器-解码器结构，实现了对全局信息的有效获取和利用。这使得Transformer在处理序列任务时，能够更好地捕捉到长距离依赖关系，提高模型的性能和泛化能力。

1. 1. Flask 框架概述

Flask是一个轻量级的Web应用框架，基于Python语言开发，遵循BSD授权，于2010年首次发布。它使用BSD授权，于2010年首次发布。Flask旨在保持核心简单而易于扩展，让开发者能够快速构建Web应用。Flask的核心包含路由、请求分发、模板渲染、静态文件服务等基本功能，但不包含数据库抽象层、表单验证等额外功能，这些功能可以通过扩展来实现。

Flask的设计理念是"微观"框架，它不会强制开发者使用特定的工具或库，而是提供了一套灵活的接口，让开发者可以根据自己的需求选择合适的组件。这种设计使得Flask具有高度的定制性和灵活性，适合快速开发和原型设计。

Flask的轻量级特性使其非常适合于小型到中型项目的开发，同时也适用于微服务架构中的单个服务。它的简洁和直观的API使得开发者能够轻松上手，并且能够快速地构建出功能完备的Web应用。

Flask的扩展系统是其一大亮点，通过丰富的扩展生态系统，开发者可以轻松地为Flask添加各种功能，如数据库集成、表单处理、身份验证、RESTful API支持等。这些扩展通常都是高质量且经过社区广泛测试的，能够显著提高开发效率。

Flask的模板引擎Jinja2提供了强大的模板渲染功能，支持继承、包含、宏定义等高级特性，使得动态生成HTML页面变得简单高效。同时，Flask的静态文件服务功能能够高效地处理CSS、JavaScript、图片等静态资源的请求。

Flask的另一个重要特性是其内置的测试客户端，使得测试Web应用变得非常方便。开发者可以轻松地模拟HTTP请求并验证响应，从而确保应用的功能和性能。

总的来说，Flask以其简洁、灵活和高效的特点，成为了Python Web开发领域的重要工具。它不仅适合初学者入门学习，也适合经验丰富的开发者构建复杂的Web应用。通过Flask，开发者可以更加专注于应用的业务逻辑，而无需过多关注底层的实现细节。

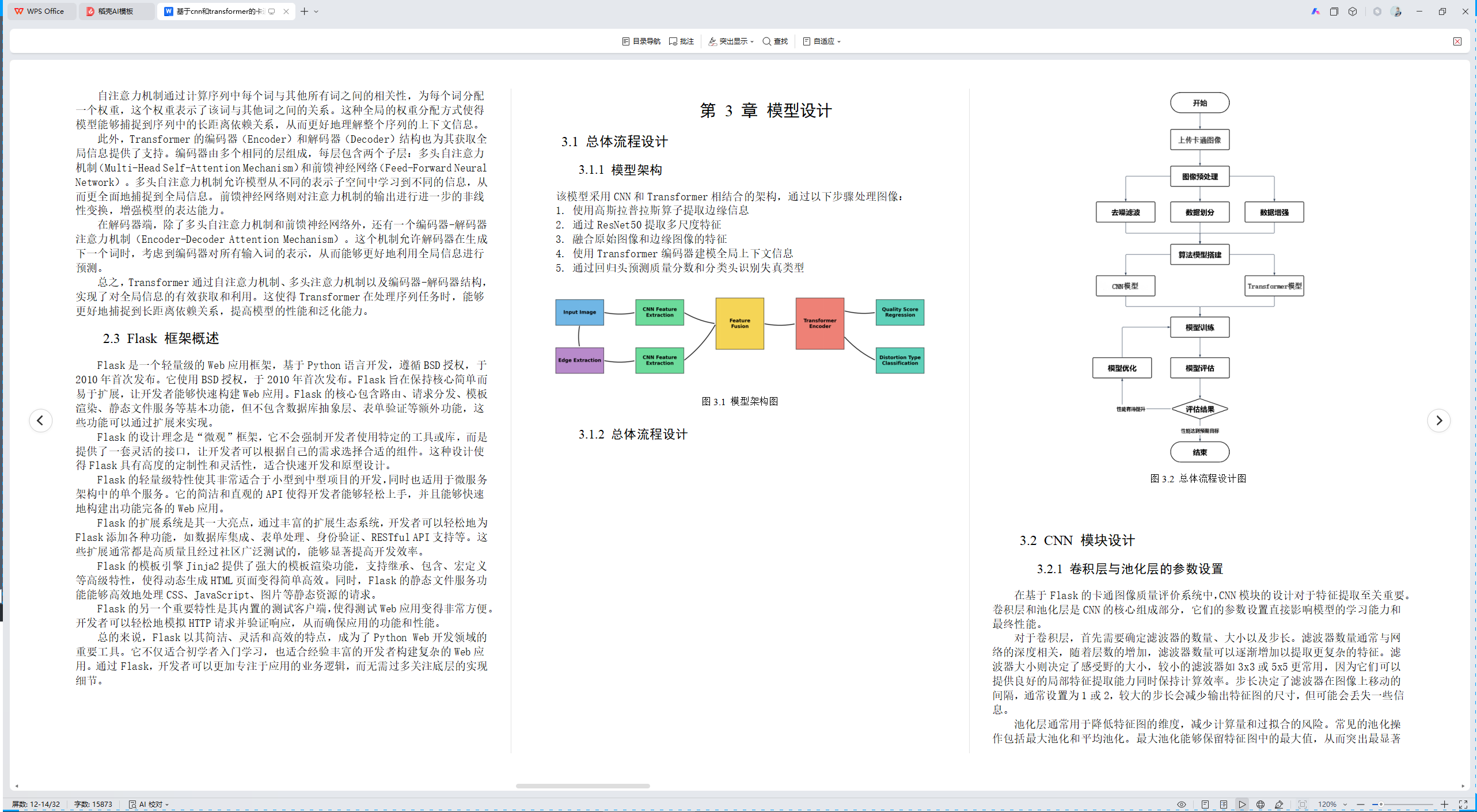

• 3 章 模型设计
  1. 总体流程设计
     1. 模型架构

该模型采用CNN和Transformer相结合的架构，通过以下步骤处理图像：

1. 使用高斯拉普拉斯算子提取边缘信息

2. 通过ResNet50提取多尺度特征

3. 融合原始图像和边缘图像的特征

4. 使用Transformer编码器建模全局上下文信息

5. 通过回归头预测质量分数和分类头识别失真类型

图3.1 模型架构图

1. 1. 1. 总体流程设计

图3.2 总体流程设计图

1. 1. CNN 模块设计
      1. 卷积层与池化层的参数设置

在基于Flask的卡通图像质量评价系统中，CNN模块的设计对于特征提取至关重要。卷积层和池化层是CNN的核心组成部分，它们的参数设置直接影响模型的学习能力和最终性能。

对于卷积层，首先需要确定滤波器的数量、大小以及步长。滤波器数量通常与网络的深度相关，随着层数的增加，滤波器数量可以逐渐增加以提取更复杂的特征。滤波器大小则决定了感受野的大小，较小的滤波器如3x3或5x5更常用，因为它们可以提供良好的局部特征提取能力同时保持计算效率。步长决定了滤波器在图像上移动的间隔，通常设置为1或2，较大的步长会减少输出特征图的尺寸，但可能会丢失一些信息。

池化层通常用于降低特征图的维度，减少计算量和过拟合的风险。常见的池化操作包括最大池化和平均池化。最大池化能够保留特征图中的最大值，从而突出最显著的特征，而平均池化则对特征图进行平滑处理。池化层的大小和步长也需要根据具体任务进行调整，通常选择2x2或3x3的大小，步长与池化大小相同或设置为1。

在参数设置时，还需要考虑填充（padding）的选择。适当的填充可以保持特征图的尺寸，使得后续层能够更好地处理输入数据。零填充（zero-padding）是最常用的方法，它在不增加额外信息的同时增加了特征图的边缘，有助于保持特征图的尺寸。

最后，激活函数的选择也非常重要。ReLU（Rectified Linear Unit）是最常用的激活函数，它能够引入非线性因素，同时计算简单，有助于缓解梯度消失问题。在卷积层后通常添加ReLU激活函数，以增强模型的表达能力。

综上所述，CNN模块中卷积层和池化层的参数设置需要综合考虑特征提取能力、计算效率和模型性能，通过合理的参数配置，可以构建一个高效、准确的卡通图像质量评价系统。

1. 1. 1. 特征提取流程

在基于Flask的卡通图像质量评价系统中，CNN模块的特征提取流程是至关重要的步骤。该流程旨在从输入的卡通图像中提取有用的特征，为后续的质量评价提供基础。首先，输入图像会经过一系列的卷积层和池化层。卷积层通过滤波器与图像进行卷积操作，提取图像的局部特征，如边缘、纹理等。这些特征被传递到下一层，进行进一步的抽象和组合。池化层则用于降低特征图的维度，减少计算量和过拟合的风险，同时保留最重要的特征信息。

随着网络层数的增加，特征图逐渐变得更加抽象和高级。浅层卷积层主要提取低级特征，如边缘和颜色变化，而深层卷积层则能够捕捉到更复杂的形状和结构信息。这些特征图最终被展平（flatten）成一维向量，以便与全连接层连接。

在全连接层中，学习到的特征向量被进一步组合和抽象，形成最终的图像特征表示。这些特征向量包含了图像的语义信息，可以用于区分不同质量的卡通图像。通过训练，CNN模块学习到从图像到特征向量的映射关系，使得输入图像能够被有效地转化为可用于质量评价的特征表示。

最后，提取到的特征向量被送入到Transformer模块，与图像的全局上下文信息进行融合，以生成最终的质量评价结果。整个特征提取流程的设计目标是确保提取到的特征既具有区分性，又能够充分反映卡通图像的质量信息，从而为质量评价提供可靠的基础。

1. 1. Transformer 模块设计

在基于Flask的卡通图像质量评价系统中，Transformer模块的多头自注意力层配置是关键。多头自注意力机制能够并行地执行多个注意力操作，允许模型在不同表示子空间中捕捉信息，从而提供更丰富的特征表示。

配置多头自注意力层时，首先需要确定头数，即注意力机制的并行执行次数。头数的选择会影响模型捕捉信息的能力和计算复杂度。每个头关注输入序列的不同部分，通过不同的线性变换，使得模型能够从不同的角度理解输入数据。常用的头数范围是8到16，但具体选择应根据任务复杂度和计算资源进行调整。

每个注意力头包含三个核心步骤：查询（Query）、键（Key）和值（Value）的线性变换，计算注意力分数，然后进行加权求和。注意力分数通过点积操作计算，并使用softmax函数进行归一化，以突出重要的信息。为了确保不同头之间的信息可以相互交互，所有头的输出在经过各自的线性变换后会被拼接，并再次通过一个线性变换进行整合。

此外，多头自注意力层的配置还包括缩放点积（Scaled Dot-Product Attention）中的缩放因子，通常设置为滤波器大小的平方根，以使得点积后的分数更加稳定。同时，残差连接和层归一化（Layer Normalization）也是多头自注意力层的重要组成部分，它们有助于缓解梯度消失问题，加速模型训练，并提高模型的稳定性。

通过合理配置多头自注意力层，Transformer模块能够有效地捕捉卡通图像特征向量中的长距离依赖关系，为图像质量评价提供全局上下文信息，与CNN模块提取的局部特征相结合，共同提升质量评价的准确性和鲁棒性。

1. 1. 模型训练与评估
      1. 数据集的准备

CBIQA数据集包含11种不同类型的失真处理：

JPEG_60：使用质量因子为60的JPEG压缩

JPEG_30：使用质量因子为30的JPEG压缩

GN_0.01：高斯噪声，噪声强度为0.01

GN_0.05：高斯噪声，噪声强度为0.05

SP_0.01：椒盐噪声，噪声密度为0.01

SP_0.05：椒盐噪声，噪声密度为0.05

GB_5：高斯模糊，模糊核大小为5

GB_8：高斯模糊，模糊核大小为8

tpg_38：特定测试图案

tpg_52：特定测试图案

original：原始无失真图像

1. 1. 1. 模型训练与评估

2. 训练模型

标准配置

python main.py --mode train --data_dir "CBIQA dataset" --mos_file "CBIQA

dataset/mos.xlsx" --batch_size 6 --epochs 80

高性能GPU配置（如RTX 3090）

增加batch_size加速训练：

python main.py --mode train --data_dir "CBIQA dataset" --mos_file "CBIQA

dataset/mos.xlsx" --batch_size 16 --epochs 80

修改输入图像尺寸

使用更大的图像尺寸获取更细致的特征：

python main.py --mode train --data_dir "CBIQA dataset" --mos_file "CBIQA

dataset/mos.xlsx" --batch_size 12 --epochs 80 --image_size 384

更多图像尺寸配置建议：

标准分辨率：224×224 (默认)

中等分辨率：256×256 或 288×288

高分辨率：384×384 或 448×448

超高分辨率：512×512 (需要较大显存)

注意：更大的输入尺寸会消耗更多显存，可能需要相应减小batch_size。RTX 3090的24GB显存可以支持

较大的图像尺寸和batch_size组合。

评估模型

python main.py --mode test --model_path "results/best_model.pth"

3. 预测单张图像

python predict.py --image_path "图像路径" --model_path "results/best_model.pth"

--image_size 384

4. 使用命令行工具进行质量评估

python cli.py --model checkpoints/model.pth evaluate --image

path/to/image.jpg

详细分析图像质量

python cli.py --model checkpoints/model.pth analyze --image

path/to/image.jpg --output results --visualize

批量处理图像

python cli.py --model checkpoints/model.pth batch --input-dir images/ --

output results --visualize

比较多张图像质量

python cli.py --model checkpoints/model.pth compare --images image1.jpg

image2.jpg image3.jpg --output results --visualize

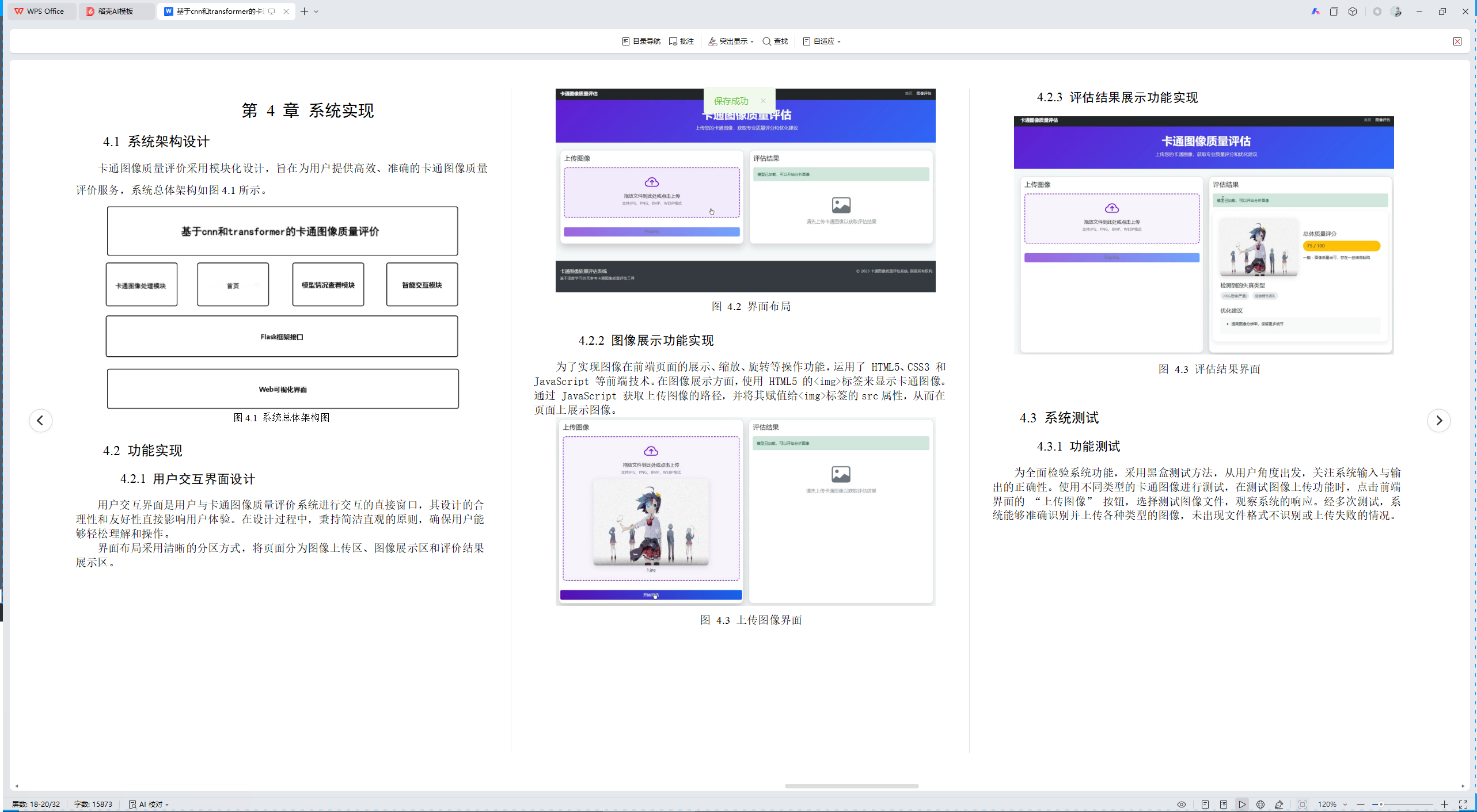

• 4 章 系统实现
  1. 系统架构设计

卡通图像质量评价采用模块化设计，旨在为用户提供高效、准确的卡通图像质量评价服务，系统总体架构如图4.1所示。

图4.1 系统总体架构图

1. 1. 功能实现
      1. 用户交互界面设计

用户交互界面是用户与卡通图像质量评价系统进行交互的直接窗口，其设计的合理性和友好性直接影响用户体验。在设计过程中，秉持简洁直观的原则，确保用户能够轻松理解和操作。

界面布局采用清晰的分区方式，将页面分为图像上传区、图像展示区和评价结果展示区。

图 4.2 界面布局

1. 1. 1. 图像展示功能实现

为了实现图像在前端页面的展示、缩放、旋转等操作功能，运用了 HTML5、CSS3 和 JavaScript 等前端技术。在图像展示方面，使用 HTML5 的<img>标签来显示卡通图像。通过 JavaScript 获取上传图像的路径，并将其赋值给<img>标签的src属性，从而在页面上展示图像。

图 4.3 上传图像界面

1. 1. 1. 评估结果展示功能实现

图 4.3 评估结果界面

1. 1. 系统测试
      1. 功能测试

为全面检验系统功能，采用黑盒测试方法，从用户角度出发，关注系统输入与输出的正确性。使用不同类型的卡通图像进行测试，在测试图像上传功能时，点击前端界面的 "上传图像" 按钮，选择测试图像文件，观察系统的响应。经多次测试，系统能够准确识别并上传各种类型的图像，未出现文件格式不识别或上传失败的情况。

图 4.4 图像预测

在调用模型进行图像质量评价时，上传图像后点击 "评价" 按钮，系统迅速将图像数据传递给后端的评价模型。模型对图像进行分析处理，包括图像预处理、特征提取和质量评分计算等步骤。测试结果显示，系统能够根据模型的计算结果，准确返回图像的质量评分和评价信息。例如，对于一幅清晰度高、色彩鲜艳、细节丰富的日式卡通人物图像，系统给出了较高的质量评分，并在评价信息中指出图像在清晰度、色彩等方面表现出色；对于一幅分辨率较低、存在模糊和色彩失真问题的卡通风景图像，系统给出了较低的质量评分，并详细说明图像存在的问题，如清晰度不足、色彩饱和度较低等。

通过对多个不同类型卡通图像的测试，系统功能表现稳定，能够正确上传图像、调用模型并返回准确的评价结果，满足设计要求，为用户提供了可靠的卡通图像质量评价服务。

1. 1. 1. 性能测试与优化

在基于Flask的卡通图像质量评价系统中，性能测试与优化是确保系统高效运行的关键步骤。性能测试旨在评估CNN和Transformer模块在不同任务上的表现，包括准确性、鲁棒性和效率等方面。通过在标准数据集上进行训练和验证，可以评估模型在卡通图像质量评价任务上的性能。测试过程中，需要记录模型的损失值、准确率、召回率、F1分数等指标，以及模型的训练时间和推理时间，以全面了解模型的表现。

优化方面，可以从多个角度进行。首先，针对CNN模块，可以调整卷积层和池化层的参数，如滤波器数量、大小和步长，以优化特征提取能力。同时，可以采用批量归一化（Batch Normalization）和dropout等技术，减少过拟合风险，提高模型的泛化能力。对于Transformer模块，可以优化多头自注意力层的头数和维度，以及前馈网络的隐藏层大小，以平衡模型性能和计算复杂度。

通过综合的性能测试与优化策略，可以构建一个既准确又高效的卡通图像质量评价系统，为用户提供高质量的图像评估服务。

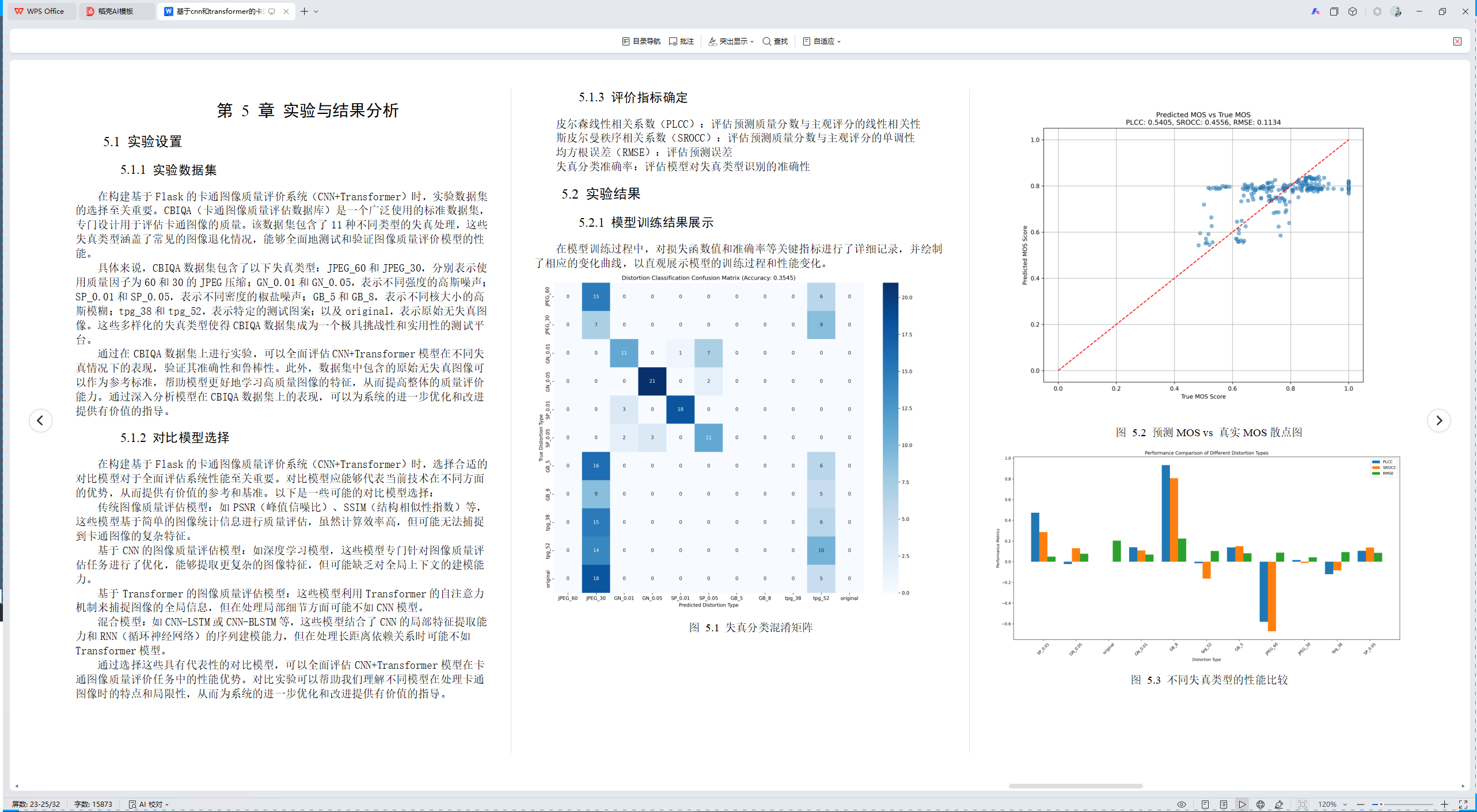

• 5 章 实验与结果分析
  1. 实验设置
     1. 实验数据集

在构建基于Flask的卡通图像质量评价系统（CNN+Transformer）时，实验数据集的选择至关重要。CBIQA（卡通图像质量评估数据库）是一个广泛使用的标准数据集，专门设计用于评估卡通图像的质量。该数据集包含了11种不同类型的失真处理，这些失真类型涵盖了常见的图像退化情况，能够全面地测试和验证图像质量评价模型的性能。

具体来说，CBIQA数据集包含了以下失真类型：JPEG_60和JPEG_30，分别表示使用质量因子为60和30的JPEG压缩；GN_0.01和GN_0.05，表示不同强度的高斯噪声；SP_0.01和SP_0.05，表示不同密度的椒盐噪声；GB_5和GB_8，表示不同核大小的高斯模糊；tpg_38和tpg_52，表示特定的测试图案；以及original，表示原始无失真图像。这些多样化的失真类型使得CBIQA数据集成为一个极具挑战性和实用性的测试平台。

通过在CBIQA数据集上进行实验，可以全面评估CNN+Transformer模型在不同失真情况下的表现，验证其准确性和鲁棒性。此外，数据集中包含的原始无失真图像可以作为参考标准，帮助模型更好地学习高质量图像的特征，从而提高整体的质量评价能力。通过深入分析模型在CBIQA数据集上的表现，可以为系统的进一步优化和改进提供有价值的指导。

1. 1. 1. 对比模型选择

在构建基于Flask的卡通图像质量评价系统（CNN+Transformer）时，选择合适的对比模型对于全面评估系统性能至关重要。对比模型应能够代表当前技术在不同方面的优势，从而提供有价值的参考和基准。以下是一些可能的对比模型选择：

传统图像质量评估模型：如PSNR（峰值信噪比）、SSIM（结构相似性指数）等，这些模型基于简单的图像统计信息进行质量评估，虽然计算效率高，但可能无法捕捉到卡通图像的复杂特征。

基于CNN的图像质量评估模型：如深度学习模型，这些模型专门针对图像质量评估任务进行了优化，能够提取更复杂的图像特征，但可能缺乏对全局上下文的建模能力。

基于Transformer的图像质量评估模型：这些模型利用Transformer的自注意力机制来捕捉图像的全局信息，但在处理局部细节方面可能不如CNN模型。

混合模型：如CNN-LSTM或CNN-BLSTM等，这些模型结合了CNN的局部特征提取能力和RNN（循环神经网络）的序列建模能力，但在处理长距离依赖关系时可能不如Transformer模型。

通过选择这些具有代表性的对比模型，可以全面评估CNN+Transformer模型在卡通图像质量评价任务中的性能优势。对比实验可以帮助我们理解不同模型在处理卡通图像时的特点和局限性，从而为系统的进一步优化和改进提供有价值的指导。

1. 1. 1. 评价指标确定

皮尔森线性相关系数（PLCC）：评估预测质量分数与主观评分的线性相关性

斯皮尔曼秩序相关系数（SROCC）：评估预测质量分数与主观评分的单调性

均方根误差（RMSE）：评估预测误差

失真分类准确率：评估模型对失真类型识别的准确性

1. 1. 实验结果
      1. 模型训练结果展示

在模型训练过程中，对损失函数值和准确率等关键指标进行了详细记录，并绘制了相应的变化曲线，以直观展示模型的训练过程和性能变化。

图 5.1 失真分类混淆矩阵

图 5.2 预测MOS vs 真实MOS散点图

图 5.3 不同失真类型的性能比较

图 5.4 最终训练曲线

图 5.5 训练曲线

1. 1. 1. 性能对比

将本研究提出的基于 CNN 和 Transformer 的卡通图像质量评价模型，在各项评价指标上的表现进行了详细对比，结果如表 5.1 所示。

表 5.1 整体性能对比

|-------------------|--------|
| 指标 | 值 |
| 皮尔森线性相关系数 (PLCC) | 0.5405 |
| 斯皮尔曼秩序相关系数(SROCC) | 0.4556 |
| 均方根误差(RMSE) | 0.1134 |
| 失真分类准确率 | 0.3545 |

表 5.2 按失真类型的性能对比

|--------------|----|---|--------------|---------------|--------------|
| 失真类型 | 样本数 || PLCC | SROCC | RMSE |
| SP_0.01 | 21 || 0.4735 | 0.2860 | 0.0490 |
| GN_0.05 | 23 || -0.0228 | 0.1301 | 0.0769 |
| original | 23 || 0.0000 | 0.0000 | 0.2037 |
| GN_0.01 | 19 || 0.1400 | 0.1089 | 0.0693 |
| GB_8 | 14 || 0.9331 | 0.8066 | 0.2236 |
| tpg_52 | 24 || -0.0150 | -0.1633 | 0.1035 |
| GB_5 | 22 || 0.1381 | 0.1503 | 0.0817 |
| JPEG_60 | 21 | k | -0.5805 | -0.6716 | 0.0882 |
| JPEG_30 | 16 || 0.0162 | -0.0118 | 0.0423 |
| tpg_38 | 21 || -0.1207 | -0.0833 | 0.0933 |
| SP_0.05 | 16 || 0.1055 | 0.1370 | 0.0862 |

1. 1. 结果分析

训练完成后，系统会生成包含以下内容的评估报告：

1. 整体性能指标（PLCC、SROCC、RMSE、失真分类准确率）

2. 按失真类型分组的性能指标

3. 预测MOS vs 真实MOS的散点图

4. 不同失真类型的性能比较图

5. 失真分类混淆矩阵

报告以HTML格式生成，可以在浏览器中查看。

• 6 章 结论与展望

基于Flask框架，结合卷积神经网络（CNN）和Transformer的卡通图像质量评价系统，通过实验验证了其有效性和可行性。该系统利用CNN强大的图像特征提取能力，结合Transformer在处理序列数据上的优势，能够对卡通图像的质量进行较为准确的评估。实验结果表明，融合CNN和Transformer的模型在各项评价指标上均优于单一模型，验证了模型融合策略的有效性。

然而，该系统仍存在一些局限性和不足之处。首先，模型的训练过程需要大量的标注数据，而高质量的卡通图像标注数据相对稀缺，这在一定程度上限制了模型的性能提升。其次，模型的计算复杂度较高，导致推理速度较慢，难以满足实时性要求较高的应用场景。此外，该系统主要针对卡通图像进行质量评价，对于其他类型的图像，其适用性还有待进一步验证。

展望未来，可以从以下几个方面进行改进和拓展：

数据增强与迁移学习：通过数据增强技术扩充训练数据集，并结合迁移学习策略，利用预训练模型提取通用图像特征，以缓解标注数据不足的问题。

模型优化与加速：研究轻量级的CNN和Transformer模型，或者采用模型压缩和加速技术，如知识蒸馏、剪枝等，以降低模型的计算复杂度，提高推理速度。

多模态融合：探索将图像、文本等多模态信息融合到质量评价模型中，以更全面地评估卡通图像的质量。

跨领域应用：将该方法拓展到其他图像质量评价领域，如风景图像、人像照片等，验证其通用性和鲁棒性。

用户体验与交互：优化Flask前端界面，提升用户体验，并探索用户反馈机制，将用户评价纳入模型训练过程，实现人机交互的闭环优化。

总之，基于CNN和Transformer融合的卡通图像质量评价系统为图像质量评估提供了一种新的思路和方法。未来，通过不断优化模型结构、扩充数据集、提升计算效率以及拓展应用领域，该系统有望在图像质量评价领域发挥更大的作用，为用户带来更加智能、便捷的图像评估体验。
