KaiwuDB 运维实战04：DRBD + KaiwuDB——物联网场景下的低成本数据库高可用方案

摘要： 本文面向物联网边缘场景的数据库使用者与运维工程师，分享在双节点、无人值守的资源受限环境下，使用 DRBD 与 Pacemaker 为 KaiwuDB 构建高可用方案的实践。内容涵盖数据复制原理、双节点设计约束、方案架构与部署步骤，以及 KaiwuDB 四种高可用方案的选型对比。

文章目录

• 一、数据副本的三种实现方式
• 二、DRBD：块级别的数据镜像
• • [什么是 DRBD](#什么是 DRBD)
  • [DRBD 的三种复制协议](#DRBD 的三种复制协议)
  • [KaiwuDB 为什么选择 DRBD？](#KaiwuDB 为什么选择 DRBD？)
• 三、Pacemaker：集群资源的管理者
• [四、KaiwuDB 方案架构](#四、KaiwuDB 方案架构)
• [五、KaiwuDB 高可用方案部署实战](#五、KaiwuDB 高可用方案部署实战)
• • 环境要求
  • [配置 IP 地址和主机名](#配置 IP 地址和主机名)
  • [配置非交互式 SSH 登录](#配置非交互式 SSH 登录)
  • 关闭相关服务
• 方案部署
• • [搭建 Pacemaker 集群](#搭建 Pacemaker 集群)
  • [建立 DRBD 复制关系](#建立 DRBD 复制关系)
  • 部署高可用环境
• 方案验证
• 写在最后
• • 附录一：术语表
  • 附录二：FAQ
• 相关阅读：

一、数据副本的三种实现方式

数据库高可用要解决两个独立的问题：数据不丢（另一台机器上有一份实时副本）和服务不断（故障时能自动检测并切换）。第一个问题的答案，决定了方案的 RPO；第二个问题的答案，决定了方案的 RTO。数据副本怎么实现？按照复制发生的系统层级，有三种路线：

复制层级	代表技术	复制对象	数据库是否感知	实时性
应用层（日志级）	WAL 主备复制	数据库日志记录	感知，依赖数据库复制协议	高
文件层	rsync、快照同步	数据文件	感知，需处理文件一致性	低，通常非实时
块级	DRBD	磁盘块（通常 4KB）	无感知，完全透明	高，可做到写时同步

三条路线各有取舍：日志级复制由数据库精细控制（如 KaiwuDB 备库对 DML 并行回放、对 DDL 串行原子回放），但要求数据库实现相应协议；文件级复制实现简单，但很难保证复制过程中文件的一致性；块级复制位于文件系统之下，对任何应用完全透明，不挑数据库、不需要修改配置，代价是复制粒度粗，切换过程需要集群软件编排。

二、DRBD：块级别的数据镜像

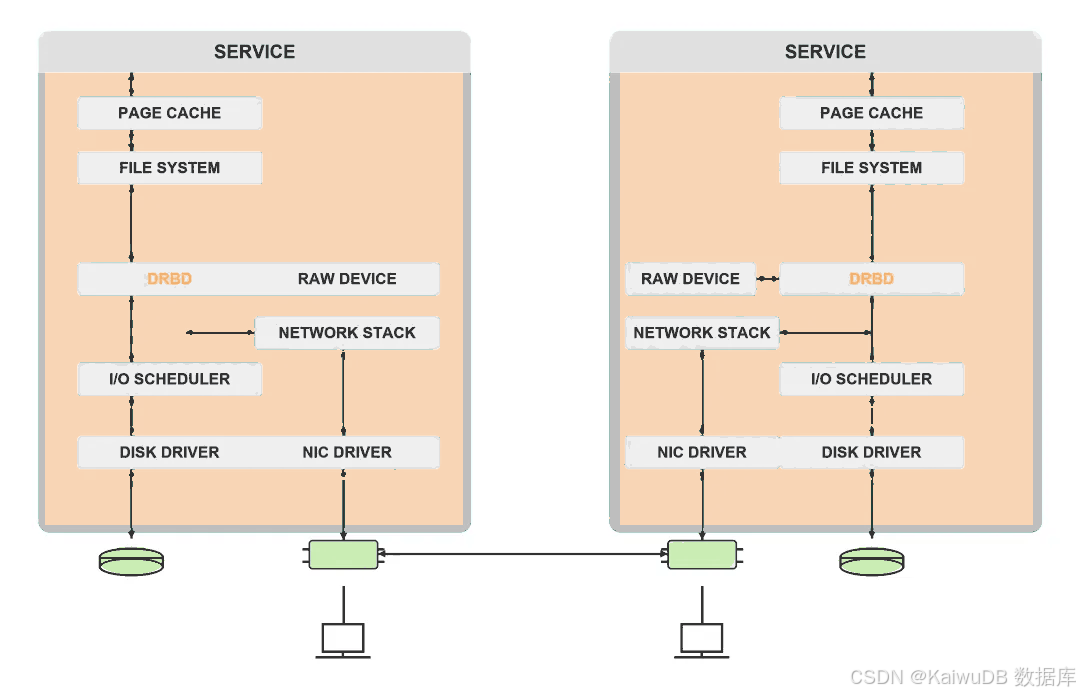

什么是 DRBD

DRBD（Distributed Replicated Block Device，分布式复制块设备）是一个运行在 Linux 内核中的模块，能在两台服务器之间以块为单位实时镜像数据。两台机器各自准备一个容量相等的块设备（硬盘、分区、逻辑卷均可），DRBD 将主节点设备上的每一次写入同步到备节点的对应设备上。

DRBD 镜像数据具有以下特点：

• 实时：应用程序修改设备上的数据时，复制将连续进行。
• 透明：应用程序无需关心数据存储在多个主机上的细节。
• 同步或异步：DRBD 提供同步和异步两种复制模式。在同步模式下，只有所有连接的主机都完成写操作后，应用程序才会收到写完成的通知。在异步模式下，本地完成写入时（通常在镜像数据传输到其他节点之前）应用程序就会收到写完成的通知。

DRBD 的三种复制协议

DRBD 提供三种复制协议，对应不同的性能与一致性权衡：

协议	级别	写入确认时机	数据安全性	写入性能
协议 A	异步	本地写入完成即确认	低，可能丢失未同步数据	最高
协议 B	半同步	本地写入完成 + 备机接收到数据	中	中等
协议 C	完全同步	本地与备机均写入完成才确认	最高，RPO = 0	较低

KaiwuDB 建议优先使用协议 C，以保证主备节点数据完全一致，实现 RPO = 0；如果写入性能成为瓶颈，可在充分评估数据丢失风险后改用异步模式。

KaiwuDB 为什么选择 DRBD？

这是很多人会关心的一个问题，数据库本身不是有 WAL 日志复制吗，为什么还需要 DRBD？这里我们从两个关键角度来说明。

首先是 DRBD 方案的成熟性。下表罗列了三种主流方式的核心差异对比，其中块级复制 DRBD 核心优势在于透明性，不挑数据库、不挑应用，任何把数据写到磁盘上的程序都可以被保护。而且经过长期生产环境验证的块级复制方案，稳定性和可靠性都有充分保障，在关键业务场景中已有大量成功实践。

维度	日志级复制（如 WAL 传输）	文件级复制（如 rsync）	块级复制（DRBD）
复制粒度	日志记录	文件	磁盘块（通常 4KB）
工作层级	应用层	应用层	内核层（文件系统之下、磁盘驱动之上）
对数据库的要求	需要数据库复制协议支持	需要保证文件一致性，通常需停写或快照	完全透明，数据库无感知
写入路径	应用 → 文件系统 → 磁盘 → 网络 → 备库重放	应用 → 文件系统 → 磁盘 → 定时拷贝	应用 → 文件系统 → DRBD → 本地磁盘 + 网络 → 备机磁盘
复制延迟	取决于日志生成与回放速度	高，取决于同步周期	同步模式近乎实时，异步模式毫秒级

其次是 KaiwuDB 在内核层面无需实现完整的主从复制，有效降低了数据库内核的复杂性。WAL 日志复制虽然能实现数据同步，但要在内核层面完整实现主从复制，涉及日志传输、冲突处理、故障切换、一致性保障等一系列复杂逻辑，开发和维护成本都很高。借助 DRBD 这样的成熟块级复制方案，KaiwuDB 可以把这部分职责下沉到存储层，内核只需聚焦于数据库本身的核心能力，整体架构更清晰，也更容易保证稳定性。

三、Pacemaker：集群资源的管理者

有了数据副本，还需要解决第二个问题：谁来发现故障、谁来执行切换？Pacemaker 是 Linux-HA 工程下的开源高可用集群资源管理器，也是目前应用最广泛的开源 HA 软件之一。它通过两项基础技术构建高可用集群：

• 心跳服务：节点间周期性地互相探测，及时发现对端失联；
• 集群通信：维护集群成员关系与全局状态，保证所有节点对资源配置和状态有一致认知。

在此基础上，Pacemaker 将集群中的各类资源------DRBD 设备、文件系统挂载、虚拟 IP、systemd 服务------统一建模，持续监控其运行状态，并在故障发生时按预设的依赖关系和约束条件执行资源漂移、主备切换。例如，它可以表达并强制执行这样一条规则：DRBD 设备提升为 Primary 之后，才能挂载文件系统；文件系统就绪之后，才能启动数据库服务和绑定虚拟 IP。

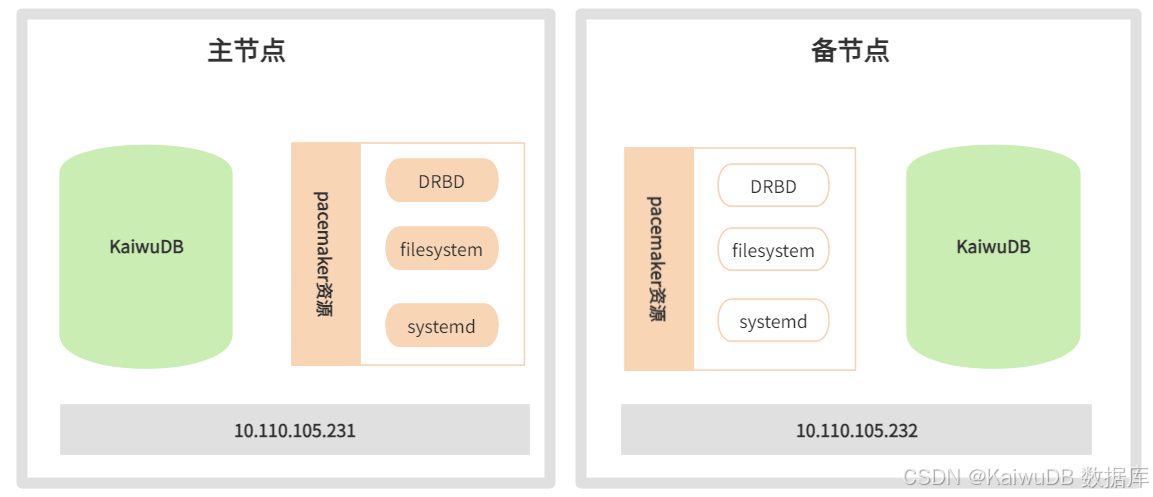

四、KaiwuDB 方案架构

DRBD 与 Pacemaker 的组合由此形成清晰的分工：DRBD 负责数据不丢，Pacemaker 负责服务不断，方案涉及组件及职责分工见下表。典型的适用场景包括：工业物联网边缘网关（工厂车间、矿山、油田的数据采集节点）、新能源场站（光伏、风电、储能电站的本地监控）、智慧交通路侧单元（公路、桥梁、隧道的监控数据汇聚）、小型园区楼宇（门禁、能耗、环境监测的本地存储），以及施工现场、野外勘探、车载系统等临时或移动部署。

组件	职责	所在层级
DRBD	块设备实时镜像，保证主备节点数据一致	数据层
Pacemaker	心跳检测、故障判断、资源编排与自动切换	集群管理层
KaiwuDB	正常提供数据库服务，对底层复制无感知	应用层

其中数据流向如下：应用对 KaiwuDB 的每次写入，经文件系统落到 DRBD 设备后，DRBD 内核模块将数据块通过网络同步到备节点的对应设备。方案采用同步复制模式（DRBD 协议 C），备节点落盘完成后主节点才向应用返回写成功，从而保证 RPO = 0。备节点上 DRBD 处于 Secondary 角色，设备不可写，KaiwuDB 服务处于停止状态，全部资源由 Pacemaker 统一编排。

基于 DRBD 的高可用性方案技术重点如下：

• 在主备节点各使用一个容量相等的块设备，用于 DRBD 主备复制。
• 主备节点的安装部署应保持完全一致，包括用户数据目录（即安装部署时指定的 data_root 目录）。
• 将 DRBD 设备挂载到用户数据目录，通过 DRBD 复制软件进行数据同步复制。
• CA 证书等文件由于未存放在用户数据目录中，需要从主节点手工同步至备节点（非安全部署方式无需执行本步骤）。
• 使用 systemd 服务来管理 KaiwuDB 的启动和停止操作。
• 将 DRBD 设备、文件系统及 systemd 服务等资源统一定义在 Pacemaker 集群软件中，通过 Pacemaker 进行状态监控和管理。

五、KaiwuDB 高可用方案部署实战

环境要求

除需满足 KaiwuDB 安装部署要求外，高可用性方案还需额外满足以下环境要求：

• 网卡：千兆或万兆
• DRBD: 9.11.0
• Pacemaker: 2.0.3

配置 IP 地址和主机名

在主备节点的/etc/hosts文件中配置主备节点的 IP 地址和主机名。示例：

your-master-host-ip   ha-node01
your-backup-host-ip   ha-node02

配置非交互式 SSH 登录

1、登录主节点，生成公私密钥对：

ssh-keygen -f ~/.ssh/id_rsa -N ""

参数说明：

• -f：指定生成的密钥对文件名。
• -N：指定密钥的密码，为实现非交互式登录，将密码设置为空。

2、将公钥分发到备节点：

ssh-copy-id -f -i ~/.ssh/id_rsa.pub -o StrictHostKeyChecking=no <secondary_node>

3、检查主节点能否非交互式地登录备节点：

ssh <secondary_node>

4、登录备节点，配置非交互式 SSH 登录主节点。

关闭相关服务

1、查看系统的/bin/sh文件的详细信息：

ls -al /bin/sh

2、在主备节点上重新配置 dash shell，选择 no：

sudo dpkg-reconfigure dash

3、在主备节点停止并禁用 multipathd.socket、multipath-tools 和 multipath 服务：

systemctl stop multipathd.socket
systemctl disable multipathd.socket
systemctl stop multipath-tools.service
systemctl disable multipath-tools.service
systemctl stop multipath
systemctl disable multipath

方案部署

本节以Ubuntu 20.04，DRBD 9.11.0，Pacemaker 2.0.3，pcs 0.10.4为例说明如何部署基于 DRBD 的高可用性方案。使用不同版本的 Linux 系统、 DRBD 软件和 Pacemaker 软件时，操作命令格式可能会有所不同。

搭建 Pacemaker 集群

前提条件：

• 主备节点的 IP 地址在同一子网内，且子网内有未分配的 IP 地址用于建立虚拟 IP 地址（virtual IP）。

• 主备节点已通过 NTP 协议进行时间同步。提示：可以通过安装 chrony 包来实现 NTP 时间同步。

• 主备节点已配置非交互式 SSH 登录。

步骤如下：

1、在主备节点安装 Pacemaker、corosync 和 pcs 软件包，安装完成之后系统会默认创建 hacluster 用户。

apt install pacemaker corosync pcs

2、授权操作用户。

在主备节点为 hacluster 用户设置密码：

passwd hacluster

在任一节点销毁软件安装后自动建立的默认集群：

pcs cluster destroy

在任一节点授权用户管理节点，根据系统提示输入密码。

pcs host auth <primary_node> <secondary_node> -u hacluster

示例：

pcs host auth ha-node01 ha-node02 -u hacluster

3、在任一节点创建并启动高可用集群

pcs cluster setup <cluster_name> <primary_node> <secondary_node> --start --enable --force

参数说明：

• cluster_name：新创建的集群名称。

• primary_node：主节点的主机名。

• secondary_node：备节点的主机名。

• --start：创建集群后启动高可用集群。

• --enable：设置集群开机自启动。

• --force：删除之前残留的集群配置信息。

示例：

root@ha-node01:~# pcs cluster setup ha-cluster ha-node01 ha-node02 --start --enable --force
No addresses specified for host 'ha-node01', using 'ha-node01'
No addresses specified for host 'ha-node02', using 'ha-node02'
Destroying cluster on hosts: 'ha-node01','ha-node02'...
ha-node01: Successfully destroyed cluster
ha-node02: Successfully destroyed cluster
Requesting remove 'pcsd settings' from 'ha-node01','ha-node02'
ha-node01: successful removal of the file 'pcsd settings'
ha-node02: successful removal of the file 'pcsd settings'
Sending 'corosync authkey', 'pacemaker authkey' to 'ha-node01','ha-node02'
ha-node01: successful distribution of the file 'corosync authkey'
ha-node01: successful distribution of the file 'pacemaker authkey'
ha-node02: successful distribution of the file 'corosync authkey'
ha-node02: successful distribution of the file 'pacemaker authkey'
Sending 'corosync.conf' to 'ha-node01','ha-node02'
ha-node01: successful distribution of the file 'corosync.conf'
ha-node02: successful distribution of the file 'corosync.conf'
cluster has been successfully set up.
Enabling cluster on hosts:'ha-node01','ha-node02'...
ha-node01: Cluster enabled
ha-node02: Cluster enabled
Starting cluster on hosts: 'ha-node01','ha-node02'...

4、在任一节点配置强行关机协议：

pcs property set stonith-enabled=false
pcs property set no-quorum-policy=ignore

5、在任一节点检查集群状态：

pcs status

示例：

root@ha-node01:~# pcs status
Cluster name: ha-cluster
Cluster Summary:
   * Stack: corosync
   * Current DC: ha-node01 (version 2.0.4-4b1f869f0f) - partition with quorum
   * Last updated: Tue Sep 26 03:49:28 2023
   * Last change: Tue Sep 26 03:48:20 2023 by root via cibadmin on ha-node01
   * 2 nodes configured
   * 0 resource instances configured

Node List:
   * Online: [ ha-node01 ha-node02 ]

Full List of Resources:
   * No resources

Daemon Status:
   corosync: active/enabled
   pacemaker: active/enabled
   pcsd: active/enabled

6、在任一节点创建虚拟 IP 资源（ClusterIP），配置属性和监控操作：

pcs resource create ClusterIP ocf:heartbeat:IPaddr2 ip=<virtual_ip_address> cidr_netmask=24 op monitor interval=30s

参数说明：

• virtual_ip_address：虚拟 IP 地址。

7、（可选）检查资源是否创建成功：

pcs resource

示例：

root@ha-node01:/etc# pcs resource
ClusterIP      (ocf::heartbeat:IPaddr2):       Started ha-node01

8、（可选）使用arp -vn检查虚拟 IP 地址的 MAC 地址是否和主节点的网卡 MAC 地址一致：

1. 在任一节点模拟计划内停机事件来测试资源漂移，Pacemaker 集群会自动将 ClusterIP 资源漂移到备节点上。

   • 将主节点设置为待机状态：

   pcs node standby <primary_node>

   • 等待一段时间后，解除主节点的待机状态：

   pcs node unstandby <primary_node>

2. （可选）检查资源漂移结果：

pcs resource

示例：

root@ha-node02:~# pcs resource
ClusterIP      (ocf::heartbeat:IPaddr2):       Started ha-node02

建立 DRBD 复制关系

前提条件：

• 已在主备节点预备容量相等的块设备（硬盘、分区、逻辑卷）。

• 如果使用磁盘或磁盘分区，例如/dev/sdd，由于磁盘或磁盘分区名称会因为系统重启而变化，已通过 udevadm info命令获取到磁盘位于/dev/disk/by-id/的稳定标识符作为该磁盘的唯一标识符。

udevadm info /dev/sdd
...
E: DEVLINKS= .../dev/disk/by-id/scsi-36f80f41ffaf5a00028e0acde21f326ff
E: TAGS=:systemd:

步骤：

1. 在主备节点安装 DRBD 软件；提示：配置类型建议选择"No configuration"。

apt install drbd-utils

2. 在主备节点配置 DRBD 参数。

   • 切换至/etc/drbd.d 目录：

   cd /etc/drbd.d

   • 修改 global_common.conf配置文件，定义 DRBD 的全局性参数以及默认参数。

   • 示例：

   # DRBD is the result of over a decade of development by LINBIT.# In case you need professional services for DRBD or have# feature requests visit http://www.linbit.com

   global {
           usage-count no;# minor-count dialog-refresh disable-ip-verification# cmd-timeout-short 5; cmd-timeout-medium 121; cmd-timeout-long 600;}

   common {
           protocol C;

           handlers {# These are EXAMPLE handlers only.# They may have severe implications,# like hard resetting the node under certain circumstances.# Be careful when chosing your poison.# pri-on-incon-degr "/usr/lib/drbd/notify-pri-on-incon-degr.sh; /usr/lib/drbd/notify-emergency-reboot.sh; echo b > /proc/sysrq-trigger ; reboot -f";# pri-lost-after-sb "/usr/lib/drbd/notify-pri-lost-after-sb.sh; /usr/lib/drbd/notify-emergency-reboot.sh; echo b > /proc/sysrq-trigger ; reboot -f";# local-io-error "/usr/lib/drbd/notify-io-error.sh; /usr/lib/drbd/notify-emergency-shutdown.sh; echo o > /proc/sysrq-trigger ; halt -f";# fence-peer "/usr/lib/drbd/crm-fence-peer.sh";# split-brain "/usr/lib/drbd/notify-split-brain.sh root";# out-of-sync "/usr/lib/drbd/notify-out-of-sync.sh root";# before-resync-target "/usr/lib/drbd/snapshot-resync-target-lvm.sh -p 15 -- -c 16k";# after-resync-target /usr/lib/drbd/unsnapshot-resync-target-lvm.sh;}

           startup {# wfc-timeout degr-wfc-timeout outdated-wfc-timeout wait-after-sb}

           options {# cpu-mask on-no-data-accessible}

           disk {# size on-io-error fencing disk-barrier disk-flushes# disk-drain md-flushes resync-rate resync-after al-extents# c-plan-ahead c-delay-target c-fill-target c-max-rate# c-min-rate disk-timeout
                   on-io-error detach;
                   no-disk-flushes;
                   no-md-flushes;}

           net {# protocol timeout max-epoch-size max-buffers# connect-int ping-int sndbuf-size rcvbuf-size ko-count# allow-two-primaries cram-hmac-alg shared-secret after-sb-0pri# after-sb-1pri after-sb-2pri always-asbp rr-conflict# ping-timeout data-integrity-alg tcp-cork on-congestion# congestion-fill congestion-extents csums-alg verify-alg# use-rle
                   sndbuf-size 512k;
                   max-buffers 8000;
                   max-epoch-size 8000;
                   unplug-watermark 1024;
                   cram-hmac-alg "sha1";
                   shared-secret "justaverificationtest";#after-sb-0pri disconnect;#after-sb-1pri disconnect;#after-sb-2pri disconnect;
                   after-sb-0pri discard-zero-changes;
                   after-sb-1pri discard-secondary;
                   after-sb-2pri disconnect;
                   rr-conflict   disconnect;
           }

           syncer {
                   rate 330M;
                   al-extents 517;
                   verify-alg crc32c;}}

   • 修改 *.res 配置文件，定义通过 DRBD 复制的块设备资源，文件名称支持自定义。

   • 示例：

   resource drbd3 {     ##与文件名相同
           on ha-node01 {     ##主节点主机名
           device /dev/drbd3;    ##自定义设备名称
           disk /dev/sde;     ##挂载的供同步的磁盘盘符
           address your-master-host-ip:port;    ##主节点IP
           meta-disk internal;}
           on ha-node02 {    ##备节点主机名
           device /dev/drbd3;    ##自定义设备名称
           disk /dev/sde;      ##挂载的供同步的磁盘盘符
           address your-backup-host-ip:port;    ##备节点IP
           meta-disk internal;}

3. 配置文件生效后，在主备节点写入元数据：

示例：

drbdadm create-md drbd3
drbdadm adjust all

4. 登录主节点，启动主备复制。命令执行后即启动初始化复制，复制时间可能会因存储大小而较长。

5. 此命令会覆盖备节点磁盘中所有的数据，只需第一次初始化复制时执行。

drbdadm -- --overwrite-data-of-peer primary drbd3

6. （可选）执行drbdadm status命令查看复制进度。

示例：

• 复制进行中

root@ha-node01:/etc/drbd.d# drbdadm status drbd3
drbd3 role:Secondary
  disk:Inconsistent
  peer role:Primary
replication:SyncTarget peer-disk:UpToDate done:24.90

root@ha-node02:/etc/drbd.d# drbdadm status drbd3
drbd3 role:Primary
  disk:UpToDate
  peer role:Secondary congested:yes
replication:SyncSource peer-disk:Inconsistent done:25.28

• 复制完成

root@ha-node01:/etc/drbd.d# drbdadm status drbd3
drbd3 role:Secondary
  disk:UpToDate
  peer role:Primary
replication:Established peer-disk:UpToDate

root@ha-node02:/etc/drbd.d# drbdadm status drbd3
drbd3 role:Primary
  disk:UpToDate
  peer role:Secondary
replication:Established peer-disk:UpToDate

7. 完成复制后，在主节点的块设备上创建文件系统。文件系统创建完成之后就可以挂载文件系统并正常使用。

示例：

mkfs.ext4 /dev/drbd3

部署高可用环境

1. 在主备节点创建数据库目录。示例：

mkdir --p /var/lib/kaiwudb

2. 在资源活动节点挂载文件系统。示例：

mount /dev/drbd3 /var/lib/kaiwudb

3. 登录任一节点，在 Pacemaker 高可用集群中创建 DRBD 资源，由 Pacemaker 统一管理 DRBD 复制。示例：

pcs resource create KaiwuData ocf:linbit:drbd drbd_resource="drbd3" op monitor interval=10s #创建名为KaiwuData的资源，指定DRBD资源名为drbd3，每 10 秒监控一次资源状态
pcs resource promotable KaiwuData promoted-max=1 promoted-node-max=1 clone-max=2 clone-node-max=1 notify=true #支持资源节点内移动、指定可提升节点数和可克隆节点数
pcs resource refresh KaiwuData #刷新资源状态

4. 在任一节点检查 Pacemaker 集群中 DRBD 资源的状态。提示：

如果发现资源状态不正确，可先通过drbdadm status命令检查 DRBD 状态；如果仍有问题，可以通过systemctl restart drbd命令重启 DRBD 服务来尝试修复。示例：

pcs resource
* Clone Set: KaiwuData-clone [KaiwuData] (promotable):
* Promoted: [ ha-node02 ]
* Stopped: [ ha-node01 ]

5. 在任一节点定义 Filesystem 资源以及 Filesystem 资源与 DRBD 资源的依赖关系，由 Pacemaker 管理主备切换时的挂载操作。示例：

pcs resource create KaiwuFS ocf:heartbeat:Filesystem device="/dev/drbd3" directory="/var/lib/kaiwudb" fstype="ext4" #创建名为 KaiwuFS的文件系统资源，指定DRBD设备文件、挂载点和文件系统类型
pcs constraint colocation add KaiwuFS  with KaiwuData-clone  INFINITY with-rsc-role=Master #添加亲和性约束
pcs constraint order promote KaiwuData-clone  then start KaiwuFS #添加启动顺序约束

6. 在备节点安装 KaiwuDB。

• 检查当前 DRBD 和 Filesystem 资源的活动节点是否为备节点，如果活动节点为主节点需要先将资源迁移到备节点上，然后恢复主节点的在线状态。

  • 将主节点设置为待机状态：

  pcs node standby <primary_node>

  • 等待一段时间后，解除主节点的待机状态：

  pcs node unstandby <primary_node>

• 安装部署 KaiwuDB，具体安装步骤见单节点部署。

• 注意

    - 确保在部署时，将 `data_root` 配置为文件系统资源，示例中 KaiwuFS 指定的目录。

    - 备节点安装完成后，删除 `data_root` 所指定目录中的所有文件，之后将通过 DRBD 复制将从主节点该目录中的数据复制到备节点中。

7. 在主节点安装 KaiwuDB。

• 确保 DRBD 和 Filesystem 资源的活跃节点为主节点。

• 安装部署 KaiwuDB，具体安装步骤见单节点部署。

• 配置主节点证书允许通过备节点 IP 和 VIP 访问。

• 提示

• 如果主备节点采用非安全部署方式则无需执行本步骤操作。

  -  删除`/etc/kaiwudb/certs`目录下已有的`node.crt`和`node.key`文件。

   -  执行证书生成命令，允许备节点和虚拟IP地址访问主节点证书。

   ```Bash
   kwbase cert create-node <primary_node_ip> <secondary_node_ip> <virtual_ip> 127.0.0.1 0.0.0.0 localhost --certs-dir=/etc/kaiwudb/certs --ca-key=ca.key
   ```

   -  将主节点 `/etc/kwdb/certs/*` 中的证书文件复制到备节点相同目录。

   ```Bash
   scp /etc/kaiwudb/certs/* ha-node02:/etc/kaiwudb/certs/
   ```

8. 在任一节点的 Pacemaker 集群中定义 KaiwuDB 数据库资源以及与其它资源的依赖关系。

9. 示例：

pcs resource create KaiwuDB systemd:kaiwudb.service op monitor on-fail=restart #创建新资源
pcs resource defaults migration-threshold=2 #设置资源默认值
pcs resource meta KaiwuDB failure-timeout=10s #设置资源元数据
pcs constraint colocation add KaiwuDB  with KaiwuFS  INFINITY #设置亲和性约束
pcs constraint order start KaiwuFS then start KaiwuDB #设置启动顺序约束
pcs resource group add KaiwuDBGrp KaiwuFS KaiwuDB #创建资源组，对资源进行统一管理

10. 在任一节点创建虚拟 IP 地址与数据库资源之间的依赖关系。

11. 示例：

pcs constraint colocation add ClusterIP with KaiwuDB  INFINITY

12. 在任一节点检查高可用集群状态。

    1. 通过pcs status命令查看集群状态。示例：

    root@ha-node01: ~# pcs status
    Cluster name: ha-cluster
    Cluster Summary:
    * Stack: corosync
    * Current DC: ha-node01 (version 2.0.3-4b1f869fof) - partition with quorum
    * Last updated: Mon Jul 1 16:15:01 2024
    * Last change: Mon Jul 1 10:58:57 2024 by root via cibadmin on ha-node02
    * 2 nodes configured
    * 5 resource instances configured

    Node List:
    * Online: [ ha-node01 ha-node02 ]

    Full List of Resources:
    * ClusterIP (ocf::heartbeat:IPaddr2):   Started ha-node01
    * Clone Set: KaiwuData-clone [KaiduData] (promotable):
    * Masters: [ ha-node01 ]
    * Slaves: [ ha-node02 ]
    * Resource Group: KaiwuDBGrp:
    * KaiwuFS (ocf::heartbeat:Filesystem): Started ha-node01
    * KaiwuDB (systemd: kaiwudb.service):  Started ha-node01

    Daemon Status:
    corosync: active/enabled
    pacemaker: active/enabled
    pcsd: active/enabled

通过pcs constraint命令检查集群资源之间的依赖关系。更多 Pacemaker 相关的操作指令见 Pacemaker 参考文档open in new window。

方案验证

步骤：

1. 连接 KaiwuDB 数据库，更多操作信息见连接 KaiwuDB。

2. 执行数据库增删改查操作。

3. 将主节点设置为待机状态。

pcs node standby <primary_node>

4. 大约经过 40 秒左右，查询集群状态。示例：

root@ha-node01: ~# pcs status
Cluster name: ha-cluster
Cluster Summary:
* Stack: corosync
* Current DC: ha-node01 (version 2.0.3-4b1f869fof) - partition with quorum
* Last updated: Mon Jul 1 16:15:01 2024
* Last change: Mon Jul 1 10:58:57 2024 by root via cibadmin on ha-node02
* 2 nodes configured
* 5 resource instances configured

Node List:
* Online: [ ha-node02 ]

Full List of Resources:
* ClusterIP (ocf::heartbeat:IPaddr2):   Started ha-node02
* Clone Set: KaiwuData-clone [KaiduData] (promotable):
* Masters: [ ha-node02 ]
* Stopped: [ ha-node01 ]
* Resource Group: KaiwuDBGrp:
* KaiwuFS (ocf::heartbeat:Filesystem): Started ha-node02
* KaiwuDB (systemd: kaiwudb.service):  Started ha-node02

Daemon Status:
corosync: active/enabled
pacemaker: active/enabled
pcsd: active/enabled

5. 将主节点设置为在线状态。示例：

pcs node unstandby ha-node01

6. （可选）查看集群状态。示例：

root@ha-node01: ~# pcs status
Cluster name: ha-cluster
Cluster Summary:
* Stack: corosync
* Current DC: ha-node01 (version 2.0.3-4b1f869fof) - partition with quorum
* Last updated: Mon Jul 1 16:15:01 2024
* Last change: Mon Jul 1 10:58:57 2024 by root via cibadmin on ha-node02
* 2 nodes configured
* 5 resource instances configured

Node List:
* Online: [ ha-node01 ha-node02 ]

Full List of Resources:
* ClusterIP (ocf::heartbeat:IPaddr2):   Started ha-node02
* Clone Set: KaiwuData-clone [KaiduData] (promotable):
* Masters: [ ha-node02 ]
* Slaves: [ ha-node01 ]
* Resource Group: KaiwuDBGrp:
* KaiwuFS (ocf::heartbeat:Filesystem): Started ha-node02
* KaiwuDB (systemd: kaiwudb.service):  Started ha-node02

Daemon Status:
corosync: active/enabled
pacemaker: active/enabled
pcsd: active/enabled

7. 通过备节点登录数据库。

8. 执行数据库增删改查操作。主备切换之后数据没有丢失，数据库读写正常。

9. 通过同样的方式将活跃节点回切到主节点，通过主节点登录数据库，检查表中的数据是否符合预期。

写在最后

高可用方案的本质，是对"数据副本怎么同步"和"故障服务怎么接管"两个问题的回答。双节点场景受限于共识协议的多数派约束，无法直接套用多副本集群，DRBD 以块级同步复制保证数据一致，Pacemaker 以资源编排实现自动切换，两者组合填补了这一空白。

欢迎获取安装包体验：https://www.kaiwudb.com/download?tab=1

详细文档：https://www.kaiwudb.com/docs/#/v3.2.1/best-practices/single-ha-drbd.html

附录一：术语表

术语	全称	说明
RPO	Recovery Point Objective，恢复点目标	故障场景下可容忍的数据丢失量。RPO=0 表示零数据丢失
RTO	Recovery Time Objective，恢复时间目标	故障场景下恢复对外服务所允许的最长时间
DRBD	Distributed Replicated Block Device，分布式复制块设备	基于 Linux 内核的块级数据复制软件，支持同步与异步两种模式
协议 C / Protocol C	---	DRBD 的完全同步复制协议：主备两端均写盘完成后才返回写成功，保证 RPO=0
Pacemaker	---	Linux-HA 工程下的开源集群资源管理器，通过心跳与集群通信监控资源状态，执行故障转移
Corosync	---	为 Pacemaker 提供集群通信与成员关系管理的基础设施
WAL	Write-Ahead Logging，预写日志	数据库先写日志再写数据的机制，WAL 主备复制方案的数据同步载体

附录二：FAQ

Q1：KaiwuDB 的 DRBD 方案和 WAL 主备方案有什么区别？

两者都只需要两台服务器，区别在于：WAL 主备是应用层日志复制，使用 KaiwuDB 内置 SQL 命令管理，配置简单，主库故障后需手动执行切换，计划内切换 RTO < 10 秒；DRBD 是块级复制加 Pacemaker 资源管理，部署复杂度更高，但实现自动故障切换。简言之：有人值守、希望轻量，选 WAL 主备；无人值守、要求自动恢复，选 DRBD。

Q2：同步复制（协议 C）对写入性能影响大吗？

协议 C 的写入延迟 = 本地落盘 + 网络传输 + 备机落盘。在机房内千兆/万兆网络下，额外延迟通常在毫秒级。官方文档建议优先使用同步复制以保障数据一致性；若写入延迟成为瓶颈，可在评估数据丢失风险后改用异步模式。

Q3：DRBD 可以替代备份吗？

不能。DRBD 是设备级冗余，主备数据逻辑等价，误删除、错误写入同样会同步到备机。备份应使用 KaiwuDB 的导入导出能力定期执行，并将备份文件保存到 DRBD 之外的独立存储。

相关阅读：

• KaiwuDB 运维实战 01：高可用方案全解析，从单点到多副本 RAFT 集群选型指南
• KaiwuDB 运维实战 02：多副本集群副本数量选型，副本越多性能越好吗？
• KaiwuDB 运维实战 03：双副本仲裁节点部署与高可用实践
