一、目标与准备

1.1 本节要做什么

目标一句话：用 STM32 的 SPI1 主机，以阻塞模式，驱动板子上的 W25Q64 SPI Flash，实现读 ID、读状态、写使能、擦除、写数据、读数据等一整套功能，并测试。

要完成这个目标，需要具备三块基础：

SPI 主机阻塞模式的配置能力（CubeMX 配置 + 生成的代码看得懂）；
SPI 主机阻塞收发函数（HAL_SPI_Transmit / HAL_SPI_Receive / HAL_SPI_TransmitReceive）会用；
W25Q64 的操作方法（这是本节的重点）。

需求清单（也就是我们最终要写出来的函数）：

功能	说明
读芯片 ID	识别芯片型号，确认通信正常
读状态寄存器	获取 BUSY / WEL 两个关键标志
写使能	每次写/擦前必须执行
写禁止	手动上锁（较少用）
扇区擦除	最小擦除单位 4KB
整片擦除	清空整颗芯片

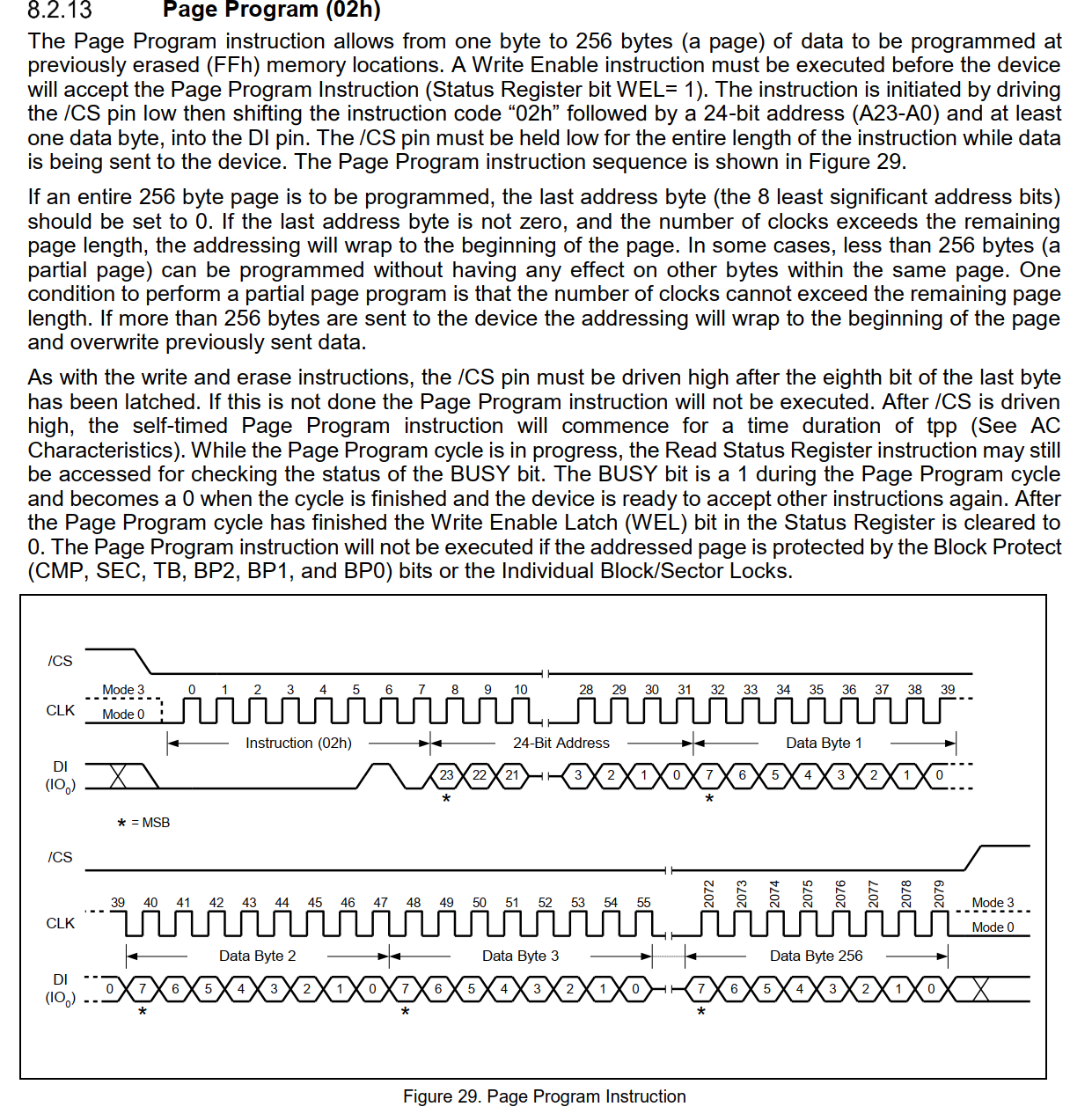

页编程	最小/最大写入单位，一页 256 字节
跨页写入	对页编程的封装，支持任意地址、任意长度
等待写完成	轮询 BUSY 位
读数据	任意地址、任意长度读取

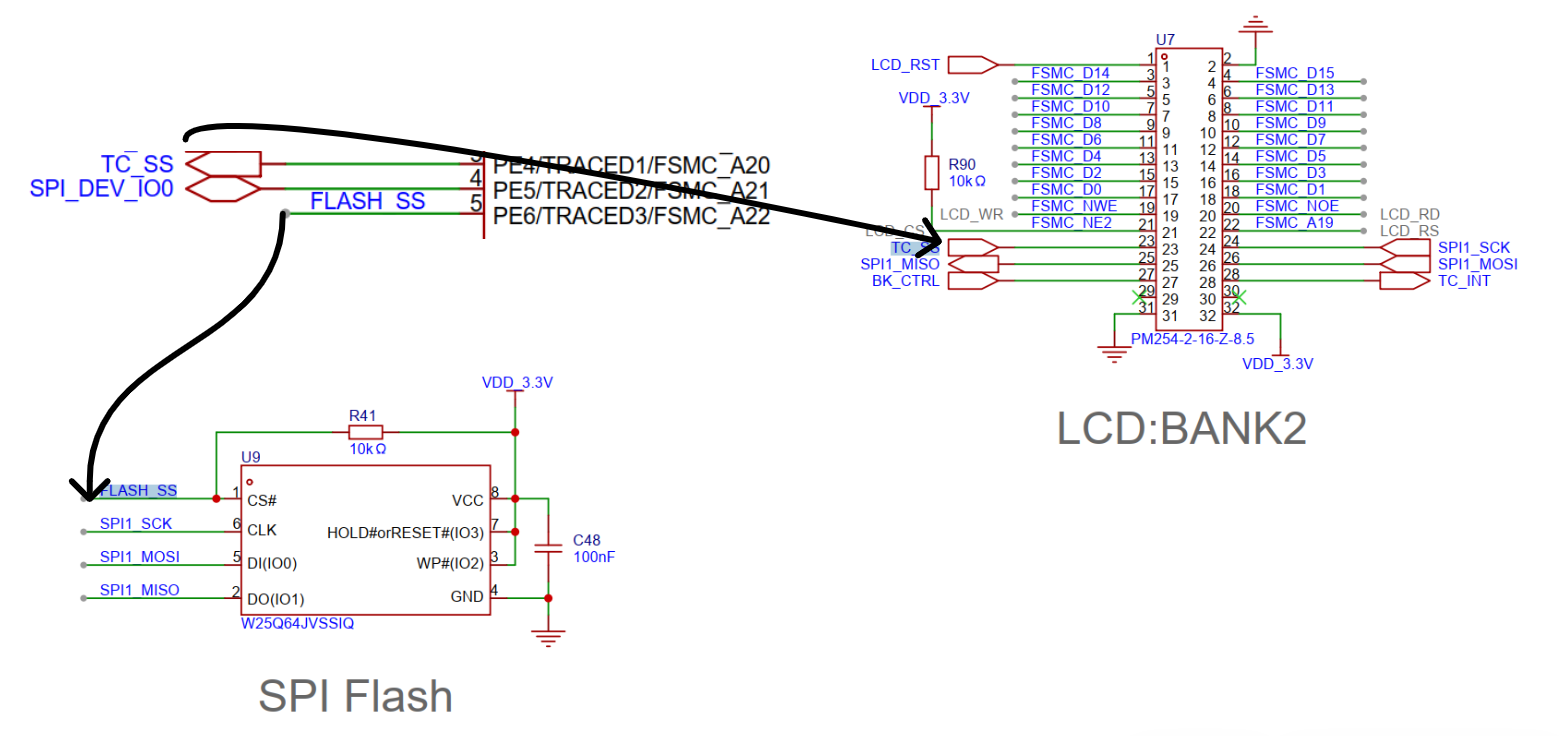

1.2 硬件接线与片选设计（一个容易踩的坑）

在我的开发板上，SPI1 的 SCK、MOSI、MISO 是共享的 ，也就是说，多个从设备可能挂在同一组 SPI 信号线上。这时候，"到底跟谁说话"就靠片选（CS/NSS） 来决定。

这里有个坑：板子上和 SPI1 通信的从设备不止一个（比如还有 LCD），所以：

我们只用 PE6 对 W25Q64 进行片选；
必须同时开启 PE4，并把它默认拉高。原因是：如果不设置 PE4，可能会导致 LCD 被误选（PE4 默认电平不确定），从而产生未知错误；
所以要把 PE4 和 PE6 都配置为输出，默认输出高电平 ；未来要选 W25Q64 时，只需要把 PE6 拉低即可。

一句话记忆：默认全部拉高（都不选），谁要干活，就把谁的 CS 拉低。

其它准备：

用 USART1（PA9/PA10） 打印信息；
用两个 LED：LED4（PF8）表示通信正常，LED5（PF9）表示通信异常；
上位机用串口助手（如 comtool）。

1.3 CubeMX 配置要点

配置流程和上一节基本一致，关键点如下：

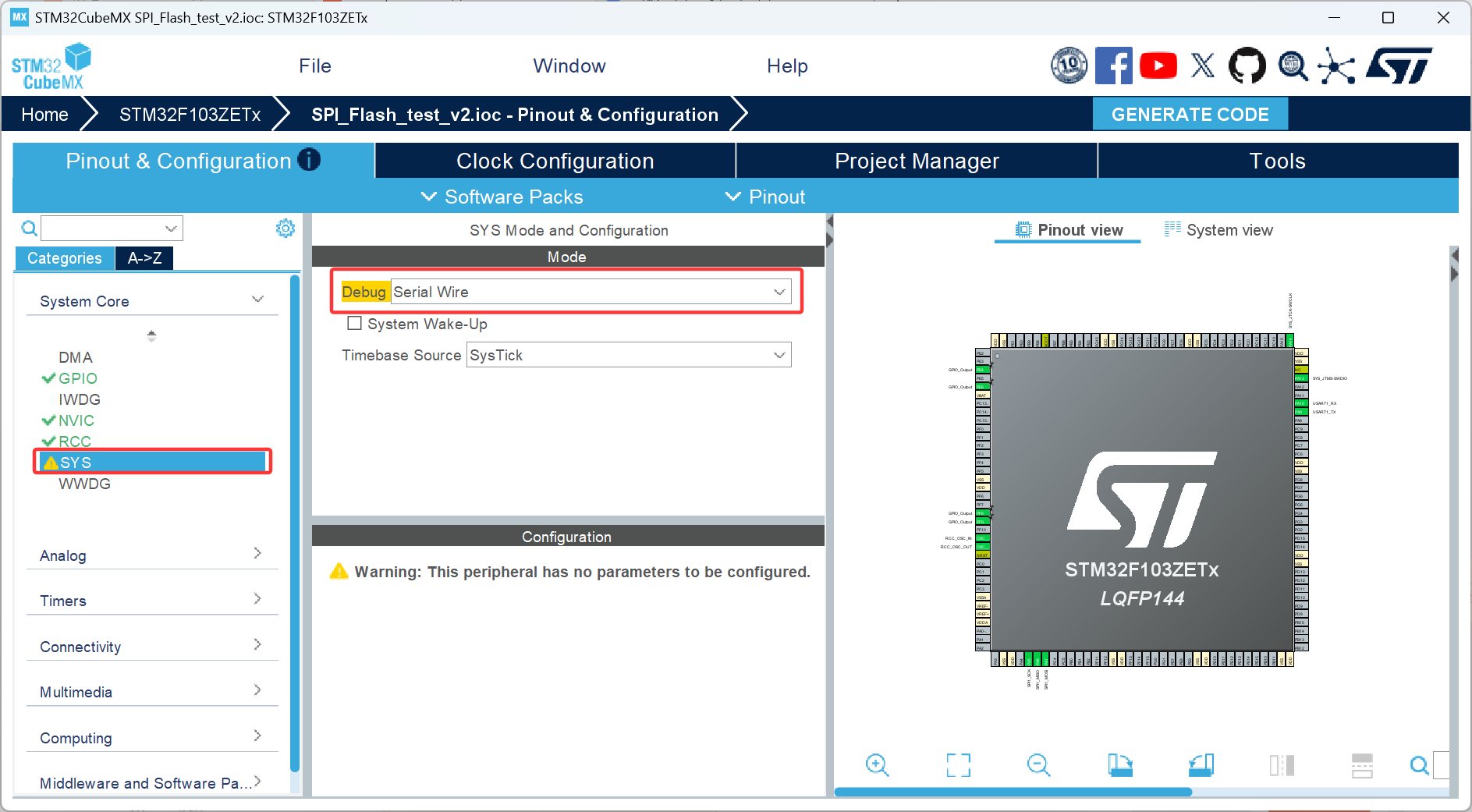

调试接口 ：选择 Serial Wire（SWD）。如果误配置或禁止了 JTAG/SWD，烧录后可能再也连不上目标芯片。

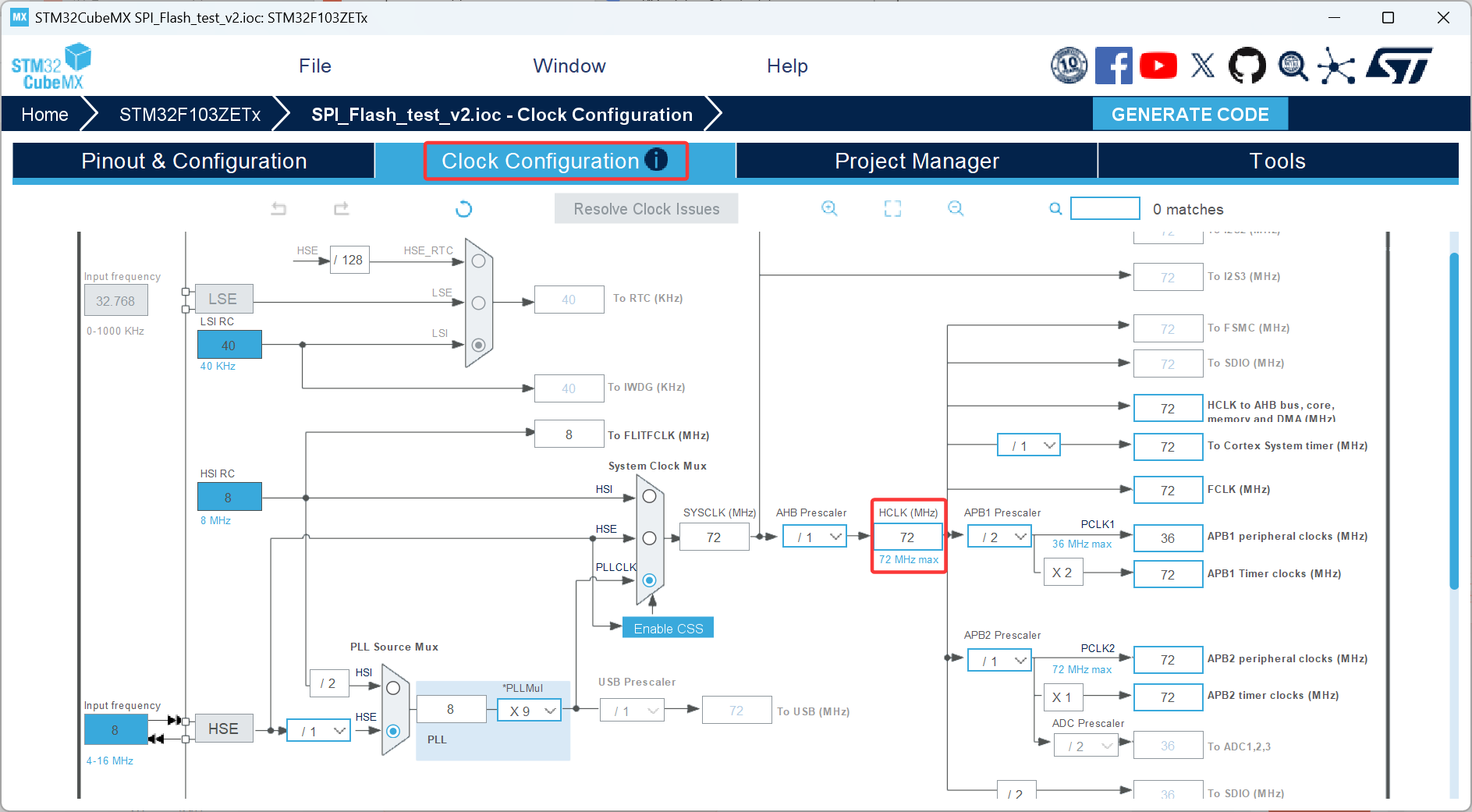

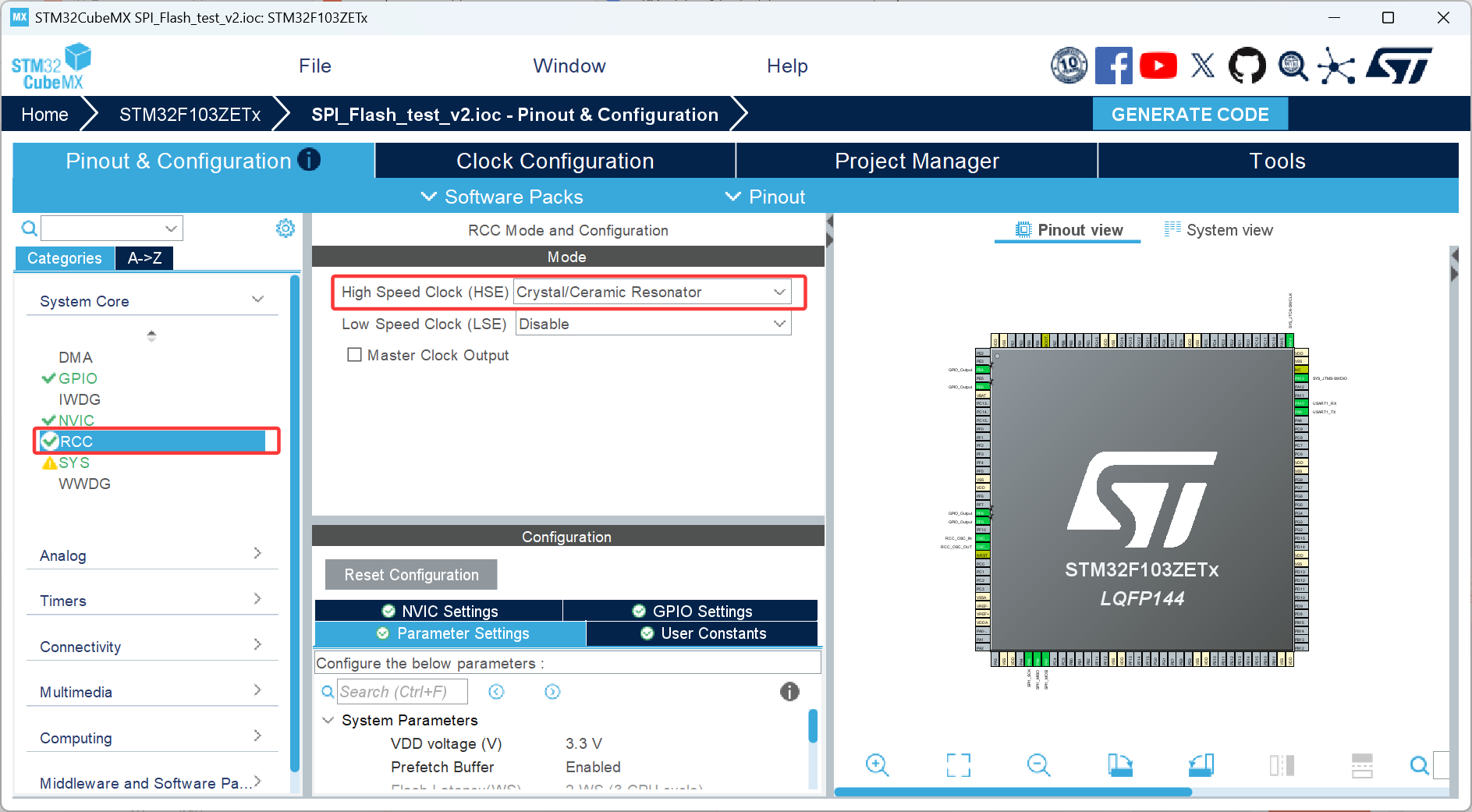

晶振与时钟 ：选择外部晶振 Crystal/Ceramic Resonator，板子是 8MHz HSE，系统主频配到 72MHz。

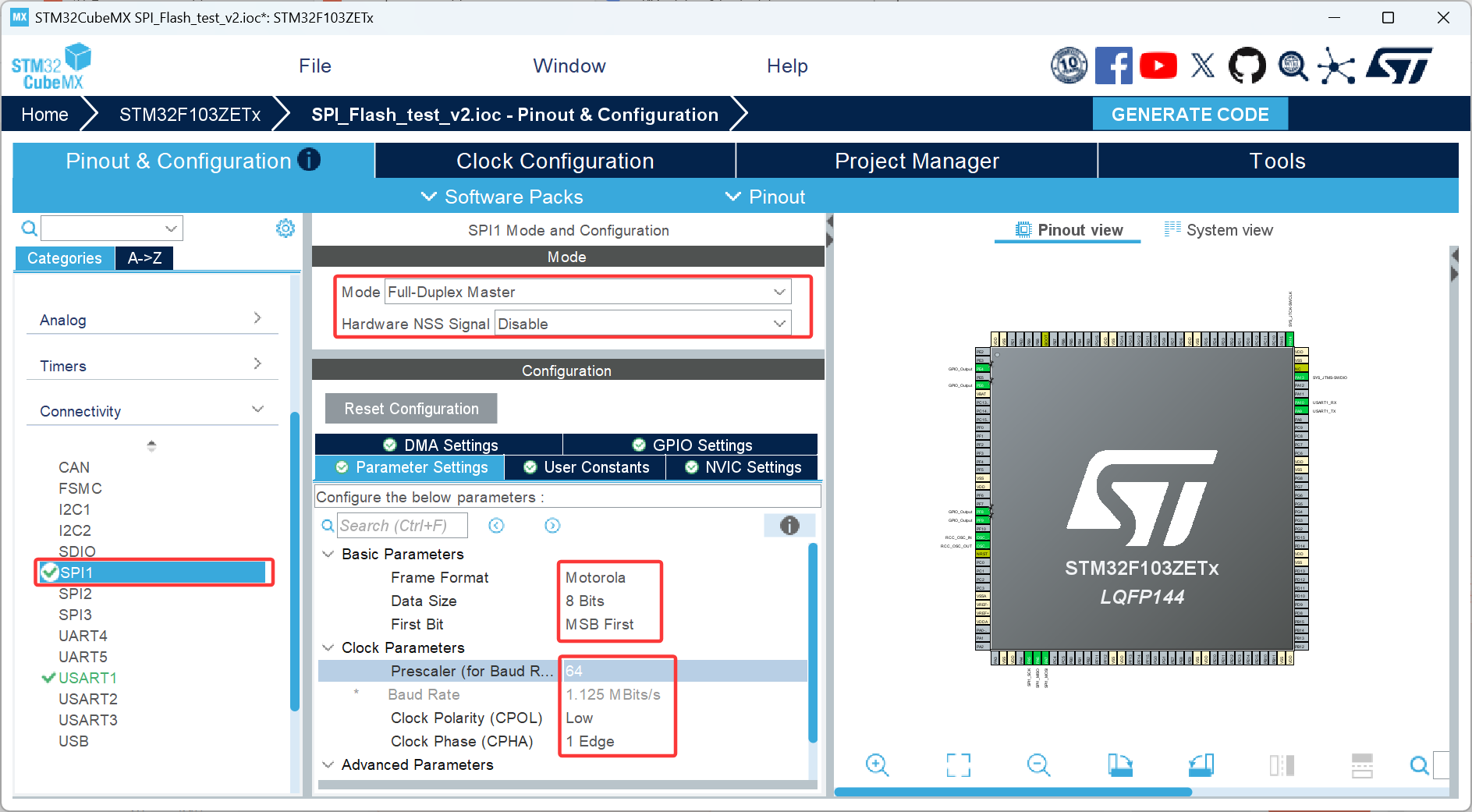

SPI1 ：标准 SPI 模式（Motorola）、8 位数据帧、MSB 优先、64 分频、Mode 0；不用硬件 NSS，采用软件 NSS 。

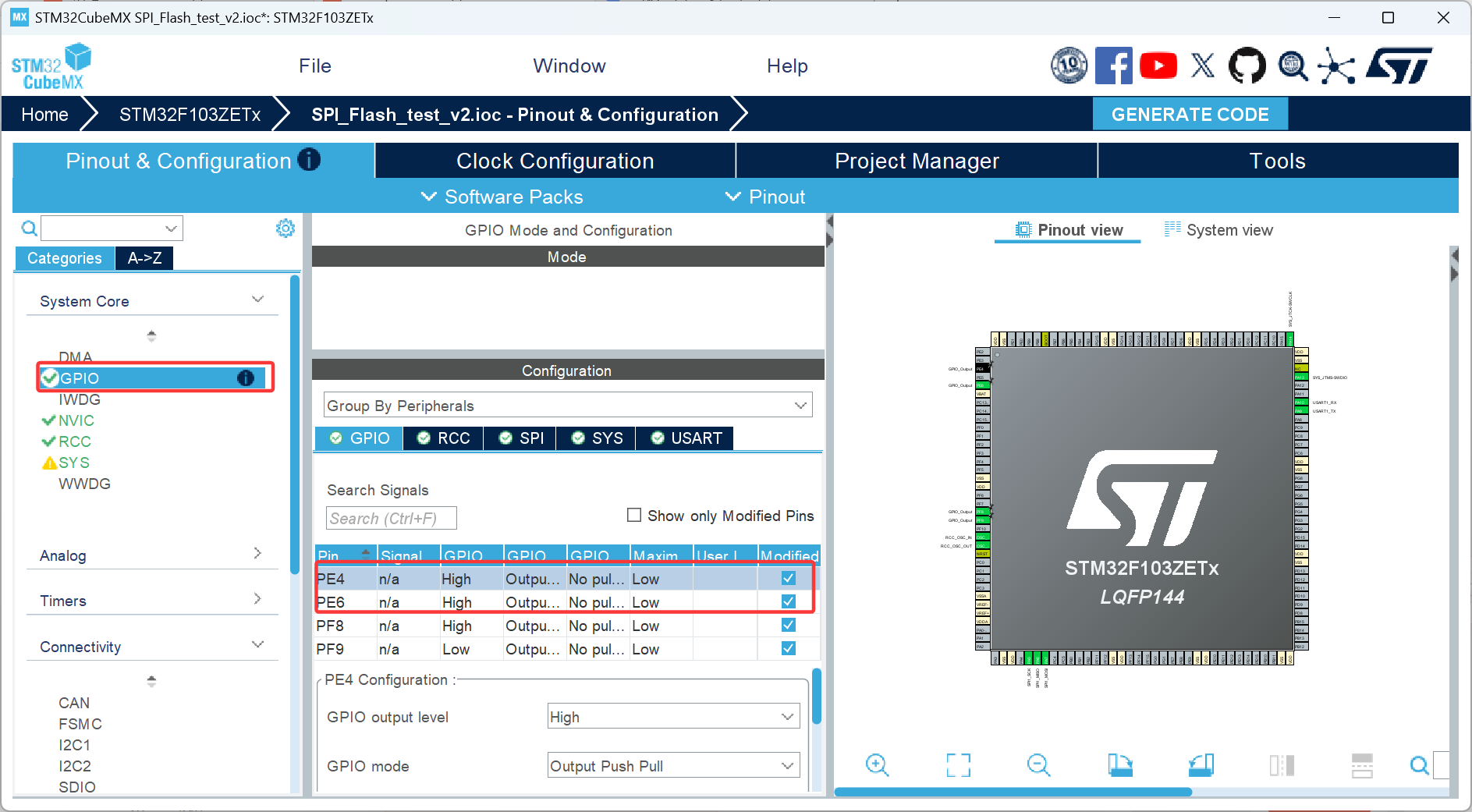

软件 NSS 引脚 ：PE4（常拉高，给 LCD 用）、PE6（给 W25Q64 片选用），都默认输出高电平。

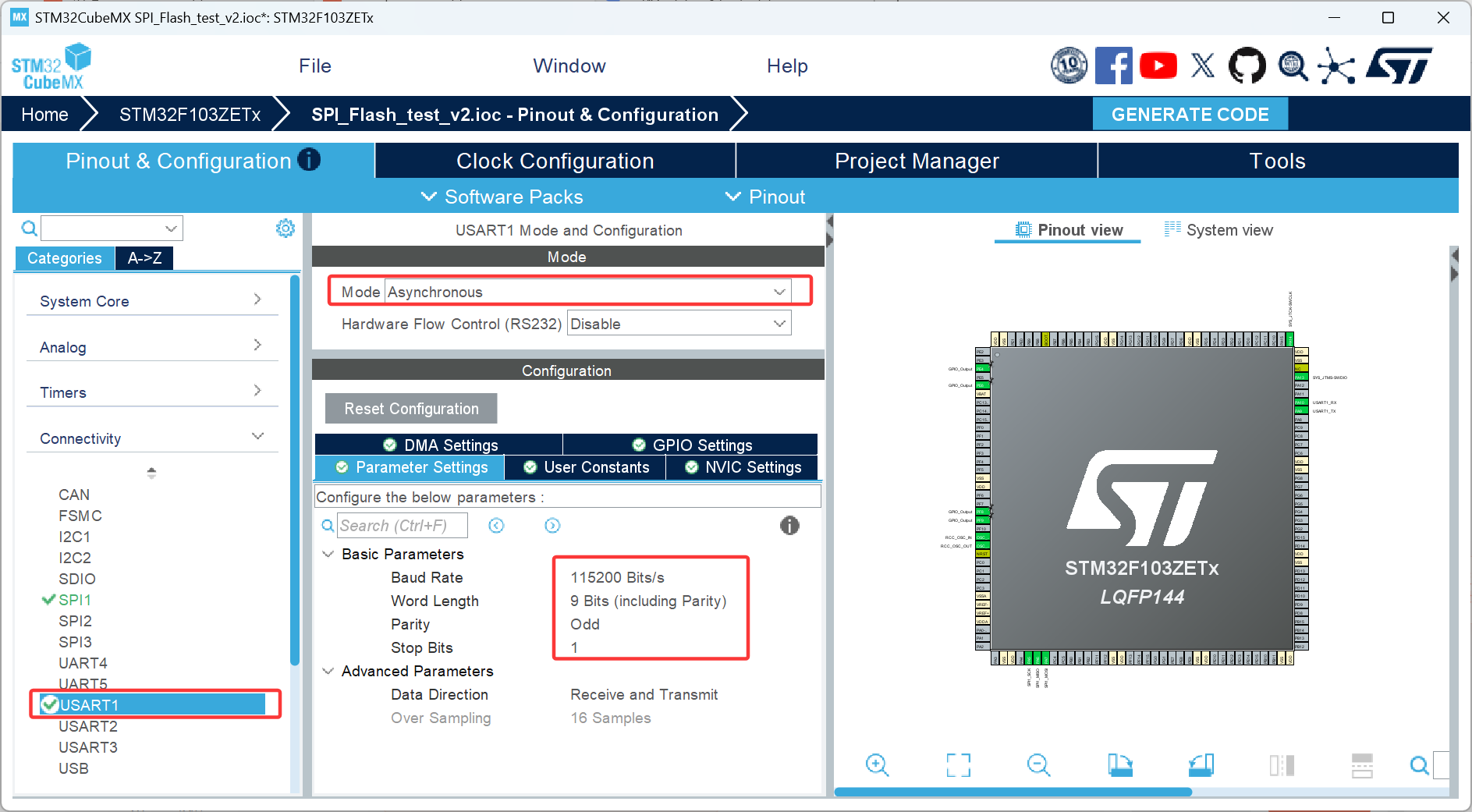

USART1 ：异步模式、波特率 115200、9 位数据（8 数据 + 1 校验）、奇校验、1 位停止位。上位机要保持一致。

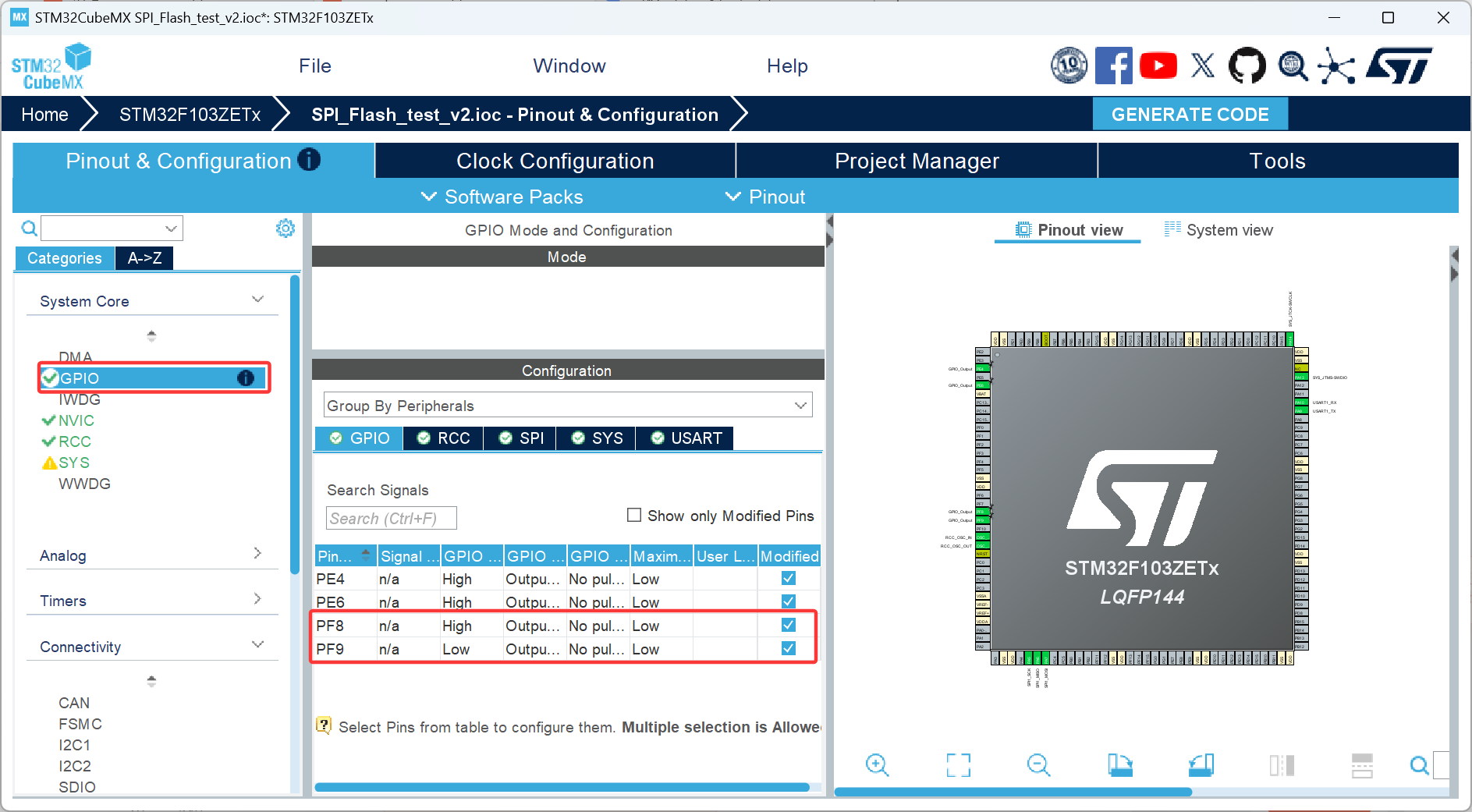

LED ：PF8、PF9 配置为通用开漏输出，默认输出低电平（点亮）。

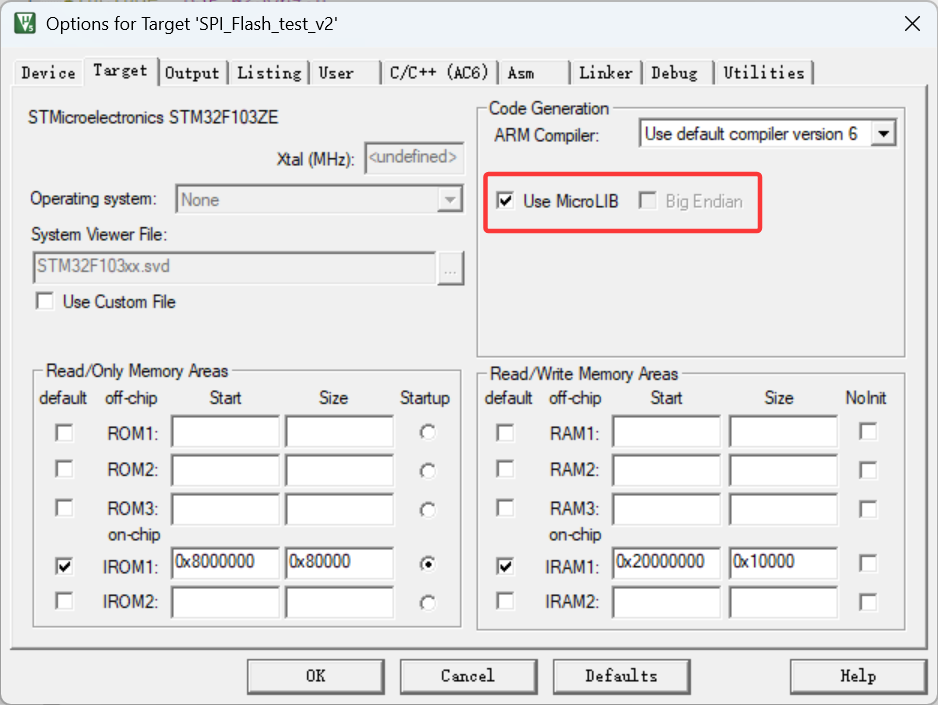

工程管理 ：勾选 Use MicroLIB（方便 printf 重定向）、配置仿真器、添加新目录头文件搜索路径。

知识点总结 ①

SPI Flash 驱动开发的目标与片选设计：

本节的目标是把 SPI 主机阻塞模式的操作，封装成一套完整的 W25Q64 Flash 驱动，功能包括读 ID、读状态、写使能/禁止、扇区擦除、整片擦除、页编程、跨页写入、等待写完成、读数据。驱动开发本质上是把「芯片手册里的时序和指令」翻译成「一组可复用的函数」。在多从机共享 SPI 总线的场景下，同一时刻只能有一个从机被选中，靠片选 CS/NSS 区分；未选中的从机 CS 必须保持高电平，否则会误选、总线冲突。因此除了控制 W25Q64 的 PE6，还必须把共享总线的 LCD 片选 PE4 显式拉高，保证默认电平确定。核心原则：默认全部拉高，谁要干活就把谁的 CS 拉低。

二、驱动兼容性设计

2.1 用结构体抽走差异参数

我们希望写出来的驱动，不仅能用 W25Q64，还能兼容 W25Qxx 全系列。影响兼容性的因素有三个：

不同型号的页大小、扇区大小、块大小、总容量不同；
不同板子控制 Flash 的片选 IO 不同；
不同板子使用的 SPI 接口不同。

解决办法：把差异参数通过一个结构体传入，驱动初始化时保存下来。

BSP_W25Q64.h：

c 复制代码

#ifndef __BSP_W25Q64_H
#define __BSP_W25Q64_H

#ifdef __cplusplus
extern "C" {
#endif

#include <stdio.h>
#include <stdint.h>
#include <stdbool.h>
#include "main.h"

/**
 * @brief W25Qxx 系列 Flash 初始化结构体
 * @details 把不同芯片、不同板子之间的差异参数，统一放进这个结构体
 */
typedef struct
{
    uint32_t page_size;              // 页大小（W25Q64 为 256 字节）
    uint32_t sector_size;            // 扇区大小（W25Q64 为 4096 字节 = 4KB）
    uint32_t block_size;             // 块大小（W25Q64 为 64KB）
    uint32_t mem_size;               // 总容量（W25Q64 为 8MB）
    uint32_t chip_id;                // 芯片 ID（W25Q64 为 0xEF4017）
    SPI_HandleTypeDef *spi_handler;  // SPI 句柄指针（告诉驱动用哪个 SPI）
    GPIO_TypeDef *nss_port;          // 软件片选端口（如 GPIOE）
    uint16_t nss_pin;                // 软件片选引脚（如 GPIO_PIN_6）
} flash_t;

bool BSP_W25Qxx_Init(flash_t *init);
uint32_t BSP_W25Qxx_ID(void);

#ifdef __cplusplus
}
#endif

#endif

2.2 初始化与 ID 自检

Bsp_W25Q64.c 里的初始化实现：

c 复制代码

#include "Bsp_W25Q64.h"

static flash_t w25qxx;           // 驱动内部维护的 W25Q64 对象
static bool w25qxx_init = false; // 标记对象是否初始化完成

/**
 * @brief 用外部传入的参数，初始化驱动内部的 Flash 对象
 * @param init 用户填好的初始化结构体
 * @return true 成功 / false 失败
 */
bool BSP_W25Qxx_Init(flash_t *init)
{
    if (init == NULL)
        return false;

    // 先把用户传入的参数，拷贝到驱动内部的 static 对象里
    w25qxx_init        = true;      // 先置 true，因为读 ID 需要"已初始化"这个前提
    w25qxx.page_size   = init->page_size;
    w25qxx.sector_size = init->sector_size;
    w25qxx.block_size  = init->block_size;
    w25qxx.mem_size    = init->mem_size;
    w25qxx.chip_id     = init->chip_id;
    w25qxx.spi_handler = init->spi_handler;
    w25qxx.nss_port    = init->nss_port;
    w25qxx.nss_pin     = init->nss_pin;

    // 为了保证兼容性，只有读到的 ID 和用户声明的 ID 相同，才认为初始化成功
    uint32_t id = BSP_W25Qxx_ID();
    if (id != w25qxx.chip_id)
    {
        w25qxx_init = false; // 校验失败，把状态改回未初始化
        printf("w25qxx init failed, ID error, current id is : 0x%08x, your id is : 0x%08x\n", id, w25qxx.chip_id);
        return false;
    }
    printf("w25qxx init success, ID=0x%08x\n", id);
    return w25qxx_init;
}

在 main.c 中的使用方式：

c 复制代码

// 配置 W25Qxx 初始化参数：把差异信息显式传给驱动
flash_t w25qxx_init = {
    .page_size   = 256,             // 页大小 256 字节
    .sector_size = 4096,            // 扇区 4KB
    .block_size  = 64 * 1024,       // 块 64KB
    .mem_size    = 8 * 1024 * 1024, // 总容量 8MB
    .chip_id     = 0xEF4017,        // W25Q64 的 JEDEC ID
    .spi_handler = &hspi1,          // 使用 SPI1
    .nss_port    = GPIOE,           // CS 端口
    .nss_pin     = GPIO_PIN_6       // CS 引脚
};

BSP_W25Qxx_Init(&w25qxx_init); // 初始化

设计思想：把"变化的部分"抽出来当参数，把"不变的部分"写进驱动。 这就是面向对象里"依赖注入"的朴素版本。

知识点总结 ②

驱动兼容性设计（依赖注入思想）：

不同 W25Qxx 型号的页/扇区/块/容量不同，不同板子的片选 IO 和 SPI 接口也不同。为了让一套驱动适配全系列，我们把这些差异参数抽象成 flash_t 结构体，在初始化时由用户传入。驱动内部用 static 变量保存这些参数，供所有函数使用。这种「把差异当参数传入、把共性写死在驱动里」的设计，本质是依赖注入和面向接口思想。它带来的好处是：换芯片、换板子时，只需修改初始化参数，驱动代码完全不用动。初始化时还会读一次真实 ID 与用户声明对比，实现自检。

三、基础操作：指令码、片选与状态

3.1 指令码定义

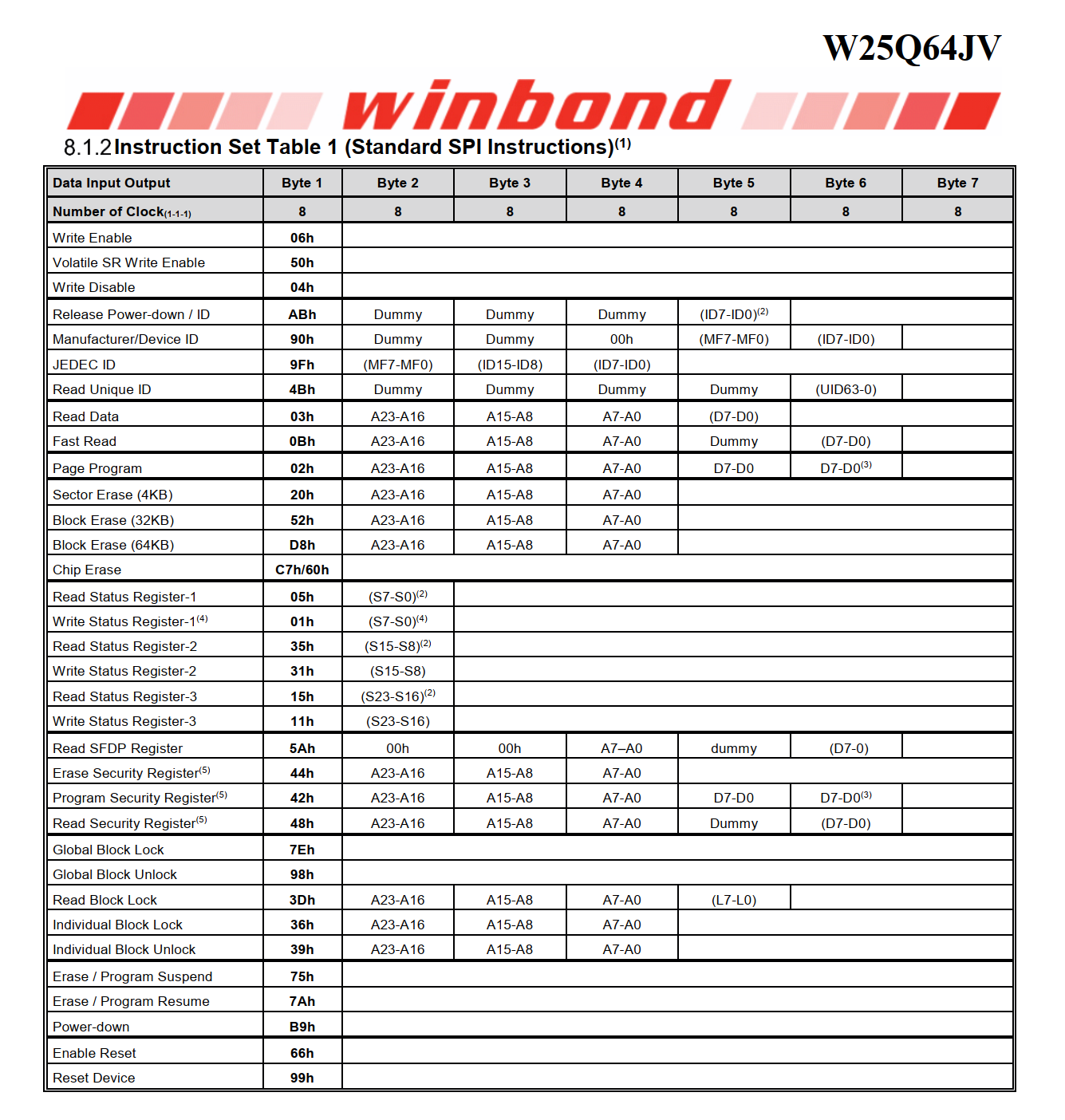

如下图所示表格是芯片指令码的定义：

对 W25Qxx 操作，第一步永远是发送一个字节的指令码，告诉芯片"我这次要干什么"。先把用到的指令码集中定义好：

c 复制代码

/* W25Qxx 常用指令码定义 */
#define W25QXX_WRITE_ENABLE      0x06  // 写使能：允许后续写入/擦除
#define W25QXX_WRITE_DISABLE     0x04  // 写禁止：关闭写使能锁存
#define W25QXX_READ_STATUS_REG1  0x05  // 读状态寄存器 1（含 BUSY、WEL）
#define W25QXX_READ_STATUS_REG2  0x35  // 读状态寄存器 2
#define W25QXX_WRITE_STATUS_REG  0x01  // 写状态寄存器
#define W25QXX_PAGE_PROGRAM      0x02  // 页编程（写入，最多一页 256 字节）
#define W25QXX_SECTOR_ERASE      0x20  // 扇区擦除（4KB）
#define W25QXX_BLOCK_ERASE       0xD8  // 块擦除（64KB）
#define W25QXX_CHIP_ERASE        0xC7  // 整片擦除
#define W25QXX_JEDEC_ID          0x9F  // 读 JEDEC ID
#define W25QXX_READ_DATA         0x03  // 读数据
#define W25QXX_FAST_READ         0x0B  // 快速读
#define W25QXX_POWER_DOWN        0xB9  // 掉电模式
#define W25QXX_RELEASE_PDOWN     0xAB  // 退出掉电模式

小技巧：把指令码做成宏，既方便阅读（看到 W25QXX_SECTOR_ERASE 比看到 0x20 直观得多），又方便以后换芯片时集中修改。

3.2 从设备使能：软件片选

操作 SPI 从机前，必须先通过片选选中它。我们用软件片选：把 CS 拉低 = 选中；拉高 = 释放。

c 复制代码

/**
 * @brief 使能 W25Qxx（选中）
 * @note  把片选引脚拉低，芯片被激活，开始响应 SPI
 */
static void BSP_W25Qxx_CS_Enable(void)
{
    HAL_GPIO_WritePin(w25qxx.nss_port, w25qxx.nss_pin, GPIO_PIN_RESET); // 拉低
}

/**
 * @brief 禁用 W25Qxx（释放）
 * @note  把片选引脚拉高，结束本次通信
 */
static void BSP_W25Qxx_CS_Disable(void)
{
    HAL_GPIO_WritePin(w25qxx.nss_port, w25qxx.nss_pin, GPIO_PIN_SET);   // 拉高
}

再次强调：硬件 NSS 模式下 SPI 外设会自动控制片选；软件 NSS 模式下必须由用户手动用 IO 控制，灵活性更高。我们整个驱动都采用软件片选。

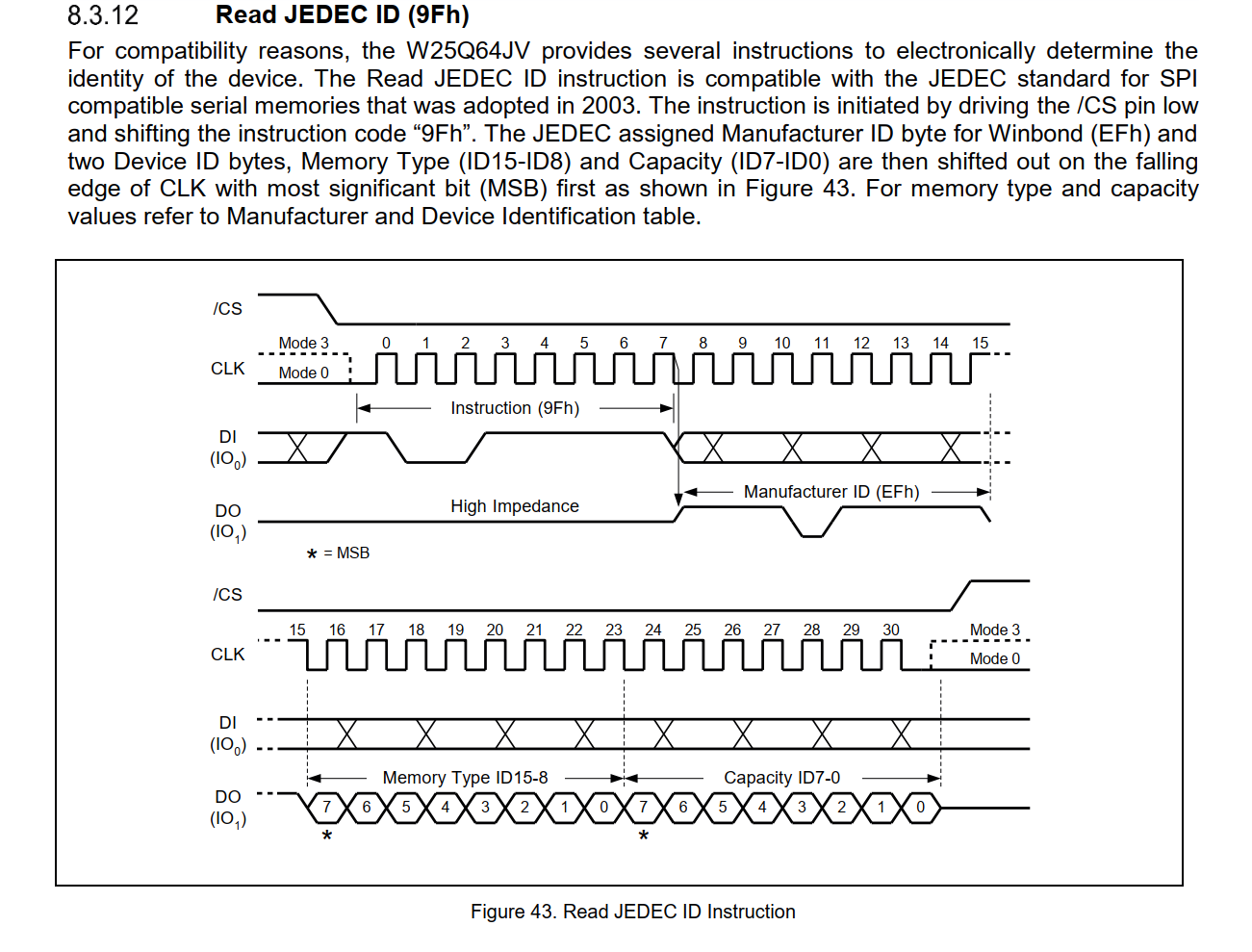

3.3 读取芯片 ID

JEDEC ID 是芯片的"身份证"，包含制造商、类型、容量信息。读取步骤：

CS 拉低，选中设备；
发送指令码 0x9F；
芯片在时钟下降沿移出 3 个字节（制造商 ID 0xEF、类型、容量），MSB 优先；
CS 拉高，释放设备。

具体时序图如下：

c 复制代码

/**
 * @brief 读取 W25Qxx 的 JEDEC ID
 * @return 24 位 ID：高 8 位制造商、中 8 位内存类型、低 8 位容量
 */
uint32_t BSP_W25Qxx_ID(void)
{
    if (!w25qxx_init)          // 未初始化直接返回 0
        return 0;

    uint8_t cmd = W25QXX_JEDEC_ID;  // 读 ID 指令
    uint8_t id[3] = {0};            // 存放 3 字节 ID
    HAL_StatusTypeDef status = HAL_OK;

    BSP_W25Qxx_CS_Enable();         // 1. 选中芯片

    // 2. 发送读 ID 指令
    status = HAL_SPI_Transmit(w25qxx.spi_handler, &cmd, 1, HAL_MAX_DELAY);
    if (status != HAL_OK)
    {
        printf("read id: write cmd(0x%02X) failed, status=%d\r\n", cmd, status);
        goto END;                   // 出错也要记得释放片选
    }

    // 3. 读取 3 字节 ID
    status = HAL_SPI_Receive(w25qxx.spi_handler, id, 3, HAL_MAX_DELAY);
    if (status != HAL_OK)
    {
        memset(id, 0, sizeof(id));
        printf("read id: read id failed, status=%d\r\n", status);
        goto END;
    }

END:
    BSP_W25Qxx_CS_Disable();        // 4. 释放芯片
    // 组合成 24 位返回值
    return (id[0] << 16) | (id[1] << 8) | id[2];
}

W25Q64 的 ID 是 0xEF4017：EF 是华邦（Winbond），40 是类型，17 代表 64Mbit 容量。

3.4 读取状态寄存器：BUSY 和 WEL

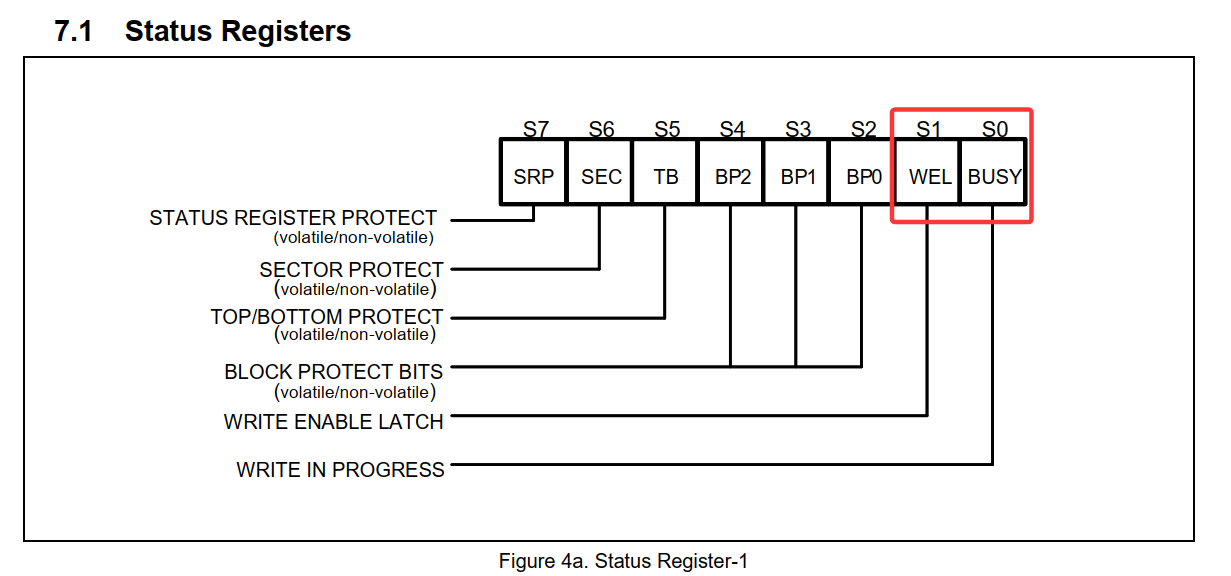

在对 Flash 擦除或编程前，必须先查询它的状态。W25Q64 有 3 个状态寄存器，但我们只需关注状态寄存器 1 的两个标志位：

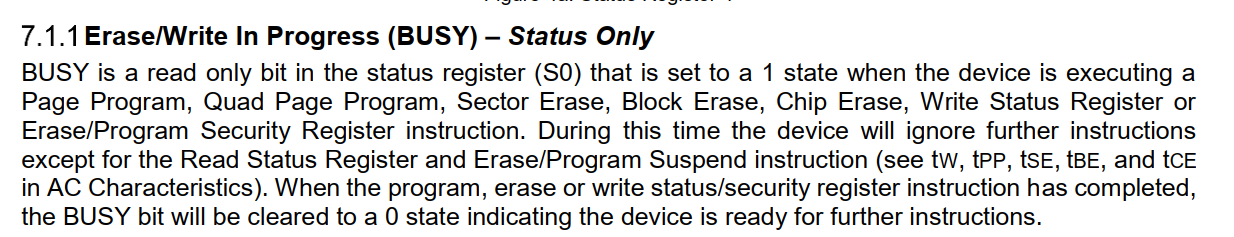

BUSY（忙标志，bit0） ：只读位。当芯片正在执行页编程、扇区擦除、块擦除、整片擦除等操作时，该位为 1；操作完成后自动清 0。BUSY=1 期间，除了"读状态寄存器"和"暂停"指令，芯片会忽略其他指令。

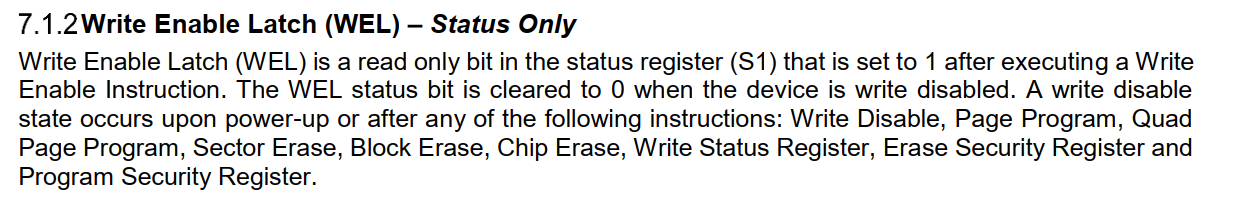

WEL（写使能锁存，bit1） ：只读位。执行"写使能"指令后置 1；执行写禁止、页编程、擦除、写状态寄存器等操作后自动清 0。芯片默认是写禁止（WEL=0） 。

用一句话概括：

WEL 是"入场券" ：芯片默认上锁，每次写/擦前必须手动领票（写使能），操作完票据自动作废。

BUSY 是"进度条"：芯片擦写要花时间（物理充放电），BUSY 就像"施工中"的牌子，告诉主控先等等。

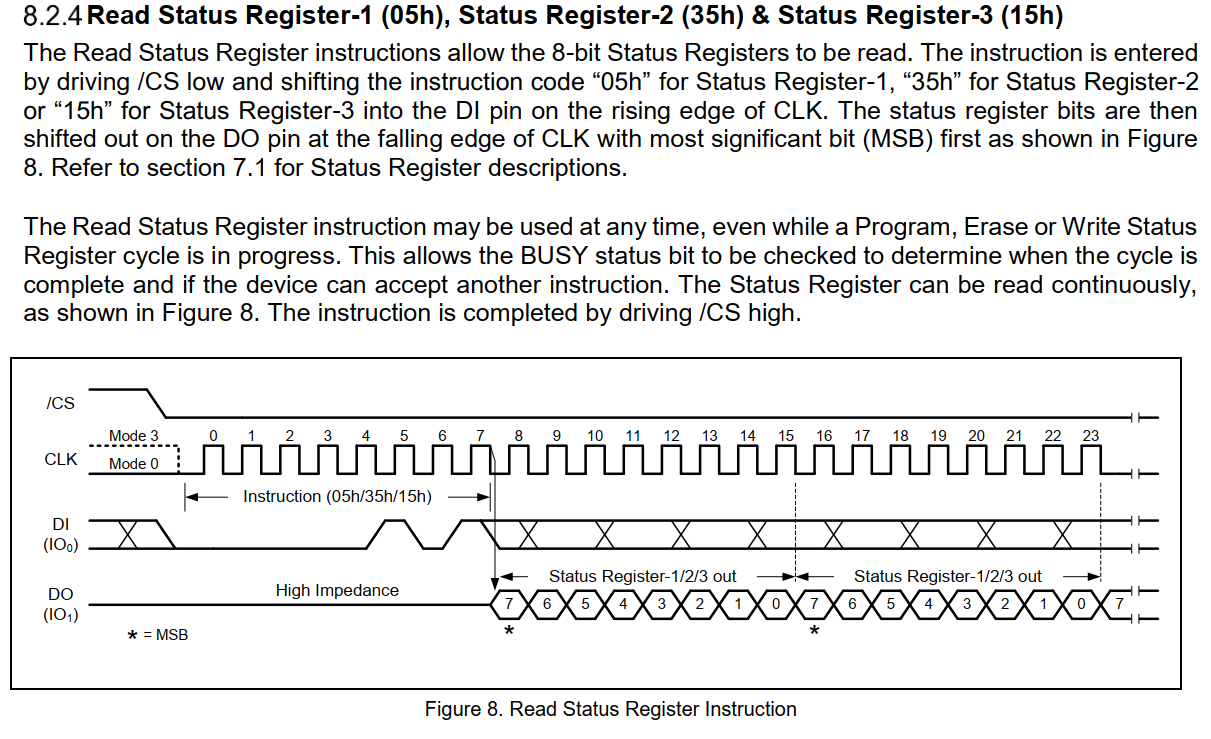

具体时序图如下：

读取状态寄存器指令码是 0x05：

c 复制代码

#define W25QXX_READ_STATUS_REG1 0x05

/**
 * @brief 读取 W25Qxx 状态寄存器 1 的值
 * @return 状态值；未初始化或通信失败返回 0xFF
 */
uint8_t BSP_W25Qxx_Status1_Reg(void)
{
    if (!w25qxx_init)
        return 0xFF;

    uint8_t cmd = W25QXX_READ_STATUS_REG1;
    uint8_t status = 0xFF;
    HAL_StatusTypeDef state = HAL_OK;

    BSP_W25Qxx_CS_Enable();                                  // 选中
    state = HAL_SPI_Transmit(w25qxx.spi_handler, &cmd, 1, HAL_MAX_DELAY); // 发指令
    if (state != HAL_OK)
    {
        printf("HAL_SPI_Transmit cmd 0x%02x error, state is: %d\n", cmd, state);
        goto END;
    }
    state = HAL_SPI_Receive(w25qxx.spi_handler, &status, 1, HAL_MAX_DELAY); // 读状态
    if (state != HAL_OK)
    {
        status = 0xFF;
        printf("HAL_SPI_Receive cmd 0x%02x error, state is: %d\n", cmd, state);
        goto END;
    }
END:
    BSP_W25Qxx_CS_Disable();   // 释放
    return status;
}

一个细节 ：状态寄存器只有 8 位，为什么读的时候如果时钟不停会一直返回？因为芯片支持连续读------只要你不停时钟，它就把这 8 位数据反复输出。这主要是为了方便主控轮询：不用反复发 0x05，只要 CS 拉低一直读，直到 BUSY 变 0 为止。但我们只读 8 位、只关注 2 位就够了。

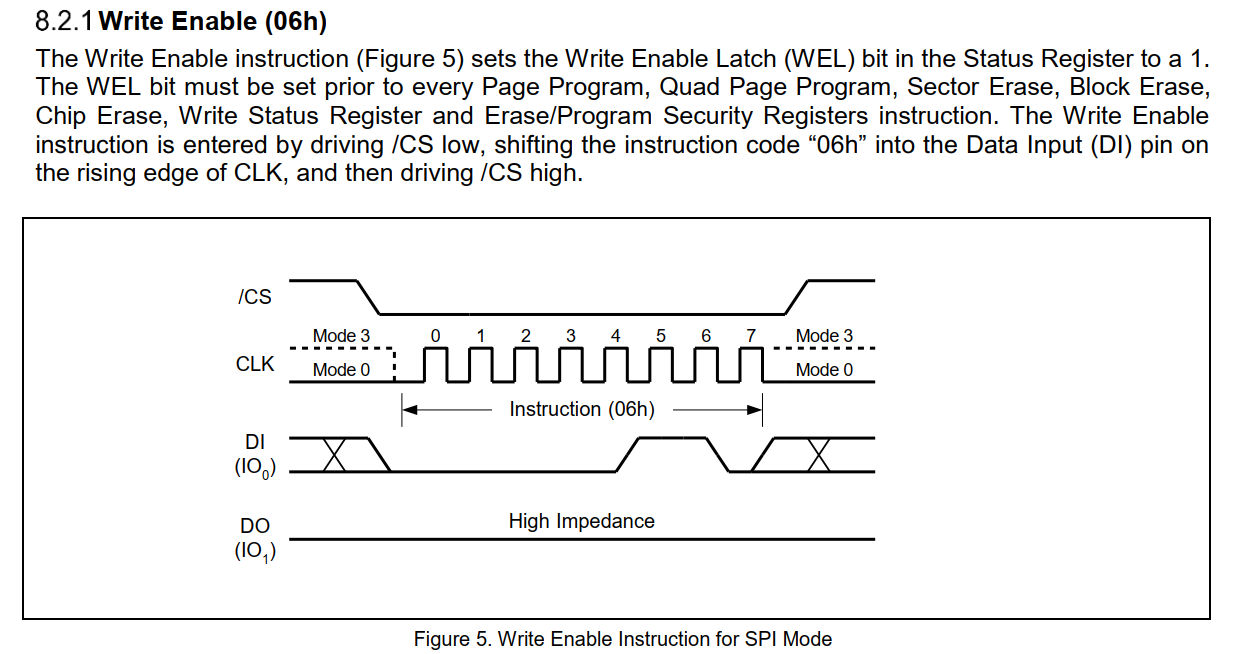

3.5 写使能 / 写禁止

W25Q64 默认写保护，每次页编程、扇区擦除、块擦除、整片擦除前，都必须先"写使能"（WEL=1）。

写使能指令码：0x06
写禁止指令码：0x04

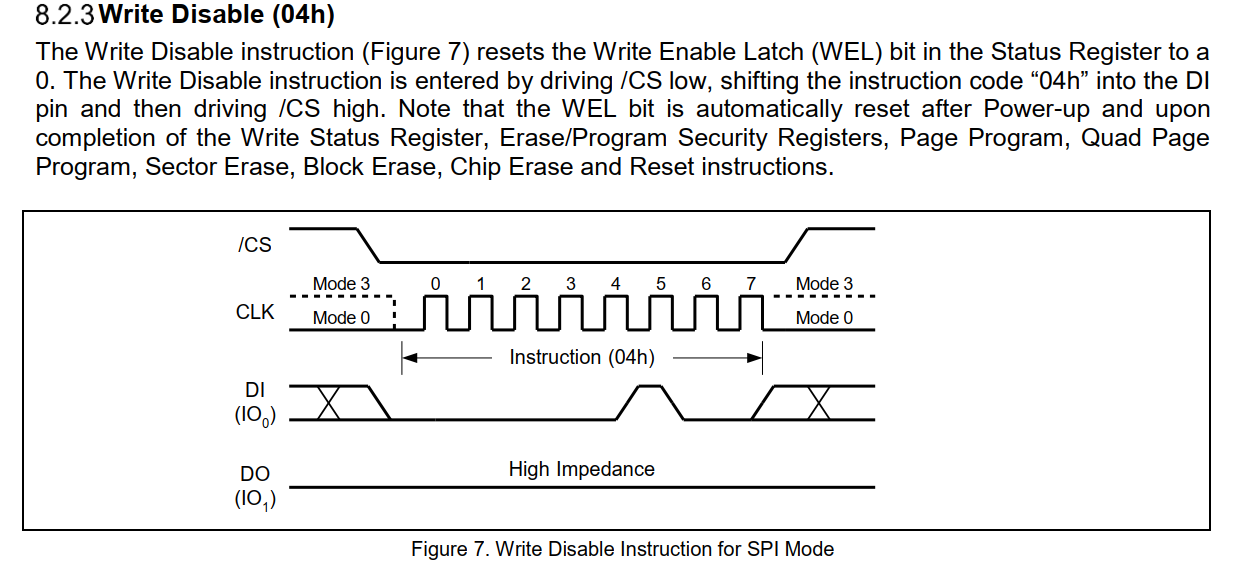

具体时序图如下：

c 复制代码

#define W25QXX_WRITE_ENABLE  0x06
#define W25QXX_WRITE_DISABLE 0x04

/**
 * @brief W25Qxx 写使能：置位 WEL，允许后续编程/擦除
 */
void BSP_W25Qxx_Write_Enable(void)
{
    if (!w25qxx_init)
        return;

    uint8_t cmd = W25QXX_WRITE_ENABLE;

    BSP_W25Qxx_CS_Enable();                                  // 选中
    HAL_StatusTypeDef state = HAL_SPI_Transmit(w25qxx.spi_handler, &cmd, 1, HAL_MAX_DELAY);
    if (state != HAL_OK)
    {
        printf("HAL_SPI_Transmit cmd 0x%02x error, state is: %d\n", cmd, state);
    }
    BSP_W25Qxx_CS_Disable();                                 // 释放
}

/**
 * @brief W25Qxx 写禁止：清零 WEL，手动上锁
 */
void Bsp_W25Qxx_Write_Disable(void)
{
    if (!w25qxx_init)
        return;

    uint8_t cmd = W25QXX_WRITE_DISABLE;

    BSP_W25Qxx_CS_Enable();                                  // 选中
    HAL_StatusTypeDef state = HAL_SPI_Transmit(w25qxx.spi_handler, &cmd, 1, HAL_MAX_DELAY);
    if (state != HAL_OK)
    {
        printf("HAL_SPI_Transmit cmd 0x%02x error, state is: %d\n", cmd, state);
    }
    BSP_W25Qxx_CS_Disable();                                 // 释放
}

关于写禁止的两个细节：

自动锁定（最常用） ：实际编程中很少手动发 0x04，因为芯片每完成一次写入/擦除都会自动写禁止，防止误操作；
上电保护：芯片刚上电时默认就是写禁止状态，保证电源不稳时不会破坏数据。

3.6 等待写完成

擦除/编程需要芯片花时间（几毫秒到几十秒不等）。在继续下一步前，必须等待 BUSY=0。

c 复制代码

/* 状态寄存器位定义 */
#define W25QXX_STATUS_BUSY  0x01  // 忙标志位
#define W25QXX_STATUS_WR_EN 0x02  // 写使能标志位

/**
 * @brief 等待 W25Qxx 写操作完成
 * @note  本质就是一直读状态寄存器，直到 BUSY 位变 0
 */
void BSP_W25Qxx_Waitfor_Write_Complete(void)
{
    if (!w25qxx_init)
        return;
    // 只要 BUSY 位还是 1，就继续读
    while (BSP_W25Qxx_Status1_Reg() & W25QXX_STATUS_BUSY);
}

也可以写成"发一次指令，然后连续读"的高效版本：

c 复制代码

void BSP_W25Qxx_Waitfor_Write_Complete(void)
{
    if (!w25qxx_init) return;

    uint8_t cmd = W25QXX_READ_STATUS_REG1;
    uint8_t status = 0xFF;

    BSP_W25Qxx_CS_Enable();                                  // 选中
    HAL_SPI_Transmit(w25qxx.spi_handler, &cmd, 1, HAL_MAX_DELAY); // 发一次读状态指令

    // 循环读：发 0xFF 只是为了产生时钟，让 Flash 吐出下一个字节
    do
    {
        HAL_SPI_TransmitReceive(w25qxx.spi_handler, (uint8_t[]){0xFF}, &status, 1, HAL_MAX_DELAY);
    } while (status & W25QXX_STATUS_BUSY);                   // 一直读到 BUSY=0

    BSP_W25Qxx_CS_Disable();                                 // 释放
}

再补充两个查询辅助函数：

c 复制代码

bool Bsp_W25Qxx_Is_Busy(void)
{
    if (!w25qxx_init)
        return false;
    return BSP_W25Qxx_Status1_Reg() & W25QXX_STATUS_BUSY; // 忙返回 true
}

bool Bsp_W25Qxx_Is_Writeable(void)
{
    if (!w25qxx_init)
        return false;
    return BSP_W25Qxx_Status1_Reg() & W25QXX_STATUS_WR_EN; // WEL=1 返回 true
}

思考：为什么读状态、读数据不需要等 BUSY？因为读是实时的，发完就返回。如果读数据也要等 BUSY，那"等 BUSY"本身又依赖读状态，就陷入"鸡生蛋蛋生鸡"的死循环了。

知识点总结 ③

W25Qxx 指令码、软件片选与状态寄存器：

W25Qxx 的每次操作都从发送一个字节的指令码开始，如写使能 0x06、读状态 0x05、页编程 0x02、扇区擦除 0x20、整片擦除 0xC7、读 JEDEC ID 0x9F、读数据 0x03。工程上把指令码定义成宏。片选采用软件 NSS：拉低 PE6 选中、拉高释放，每次操作「选中→收发→释放」成对出现。状态寄存器 1 中两个关键只读位：BUSY（bit0）表示芯片是否正在擦写，操作完成后自动清 0；WEL（bit1）是写使能锁存位，执行写使能置 1、执行写/擦或写禁止后自动清 0，芯片默认 WEL=0。开发逻辑：写入前先写使能（WEL=1），写入后循环读状态等待 BUSY=0。

四、擦除操作

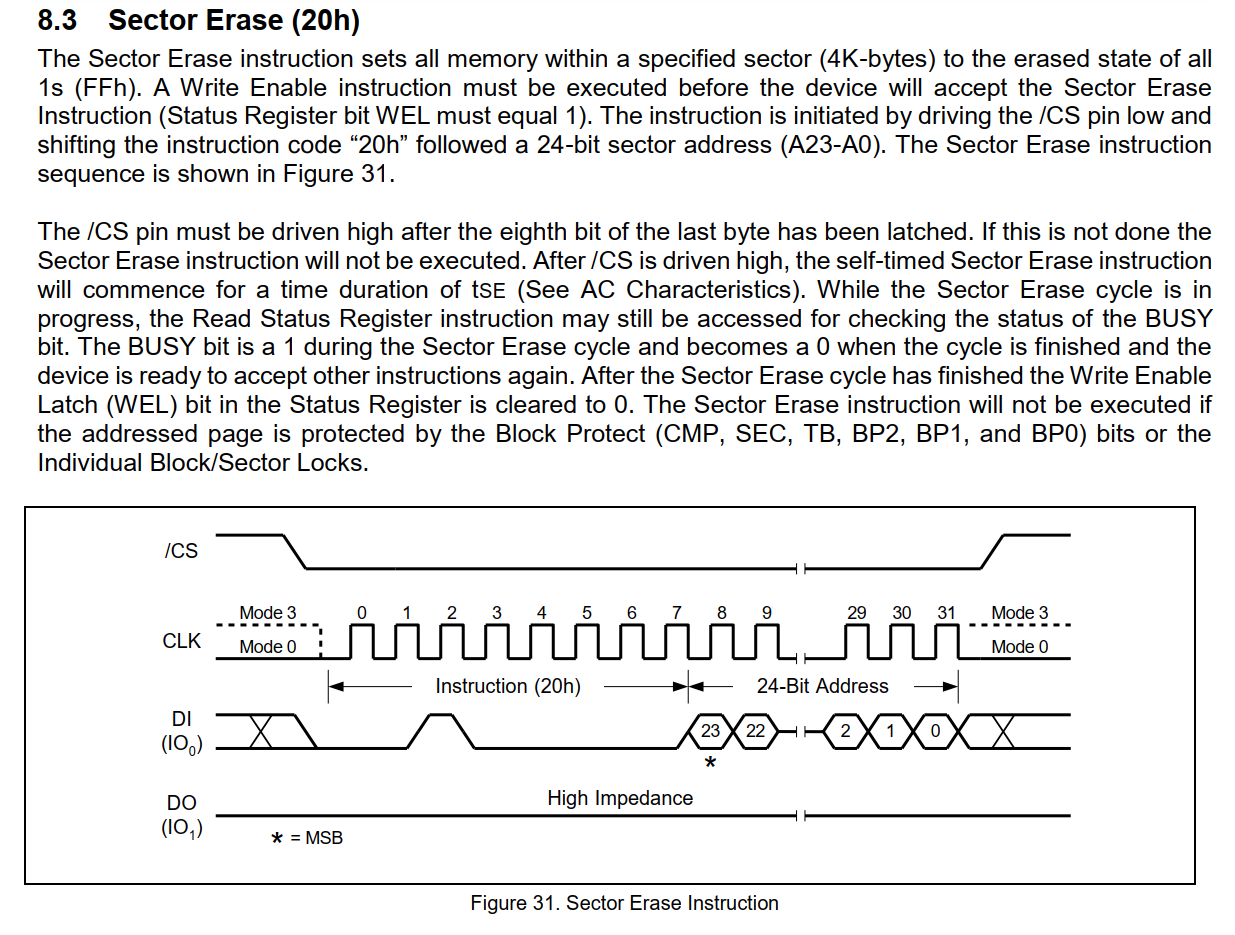

4.1 扇区擦除

W25Q64 中：擦除的最小单位是扇区（4KB） ，写入的最大单位是页（256 字节）。写之前必须先擦除（因为 Flash 只能把 1 写成 0，擦除会把整块变成 0xFF）。

扇区擦除指令码：0x20，后面跟 24 位地址（A23~A0）。

擦除流程的关键细节：

芯片内部的擦除逻辑是在 CS 上升沿触发的，也就是说：下发擦除指令后不会立即开始，必须取消片选（拉高 CS），擦除才开始；
虽然要求输入 24 位地址，但扇区擦除会自动忽略低 12 位（因为 4KB=2¹²），所以传入地址最好是 4096 的整数倍；
擦除完成后 WEL 自动变 0。要连续擦除两个扇区，必须遵循：写使能 → 擦除 1 → 等 BUSY → 写使能 → 擦除 2 → 等 BUSY。

具体时序图如下：

c 复制代码

#define W25QXX_SECTOR_ERASE 0x20

/**
 * @brief 擦除 W25Qxx 的一个扇区（4KB），擦除后全为 0xFF
 * @param sector_address 扇区起始地址，必须是 4096 的整数倍
 */
void Bsp_W25Qxx_Sector_Erase(uint32_t sector_address)
{
    if (!w25qxx_init)
        return;

    // 地址对齐检查：低 12 位必须为 0
    if (sector_address & 0xFFF)
    {
        printf("Sector_Erase: address 0x%x not sector aligned\n", sector_address);
        return;
    }
    // 地址范围检查：不能超过总容量
    if (sector_address >= w25qxx.mem_size)
    {
        printf("Sector_Erase: address 0x%x out of range\n", sector_address);
        return;
    }

    // 构造擦除命令序列：指令码 + 24 位地址（高位在前）
    uint8_t cmd[4] = {
        W25QXX_SECTOR_ERASE,
        (uint8_t)(sector_address >> 16),
        (uint8_t)(sector_address >> 8),
        (uint8_t)(sector_address)
    };

    // 坑：擦除前必须先写使能，否则擦除不会执行
    Bsp_W25Qxx_Write_Enable();

    BSP_W25Qxx_CS_Enable();                                  // 选中
    // 发送擦除命令（注意：只是"交代任务"，不会立即擦除）
    HAL_StatusTypeDef state = HAL_SPI_Transmit(w25qxx.spi_handler, cmd, 4, HAL_MAX_DELAY);
    if (state != HAL_OK)
    {
        printf("Sector_Erase: cmd 0x%02x failed, status = %d\n", cmd[0], state);
        BSP_W25Qxx_CS_Disable();
        return;
    }

    // 拉高片选，擦除在 CS 上升沿正式开始
    BSP_W25Qxx_CS_Disable();

    // 等待擦除完成（BUSY=0）
    BSP_W25Qxx_Waitfor_Write_Complete();
}

格外注意：除非特殊要求，绝不要把擦除写在 while 循环里！ Flash 是有寿命的，如果你不小心让它一直擦，芯片很快就坏了。

4.2 整片擦除

整片擦除指令码：0xC7（或 0x60），不需要地址。

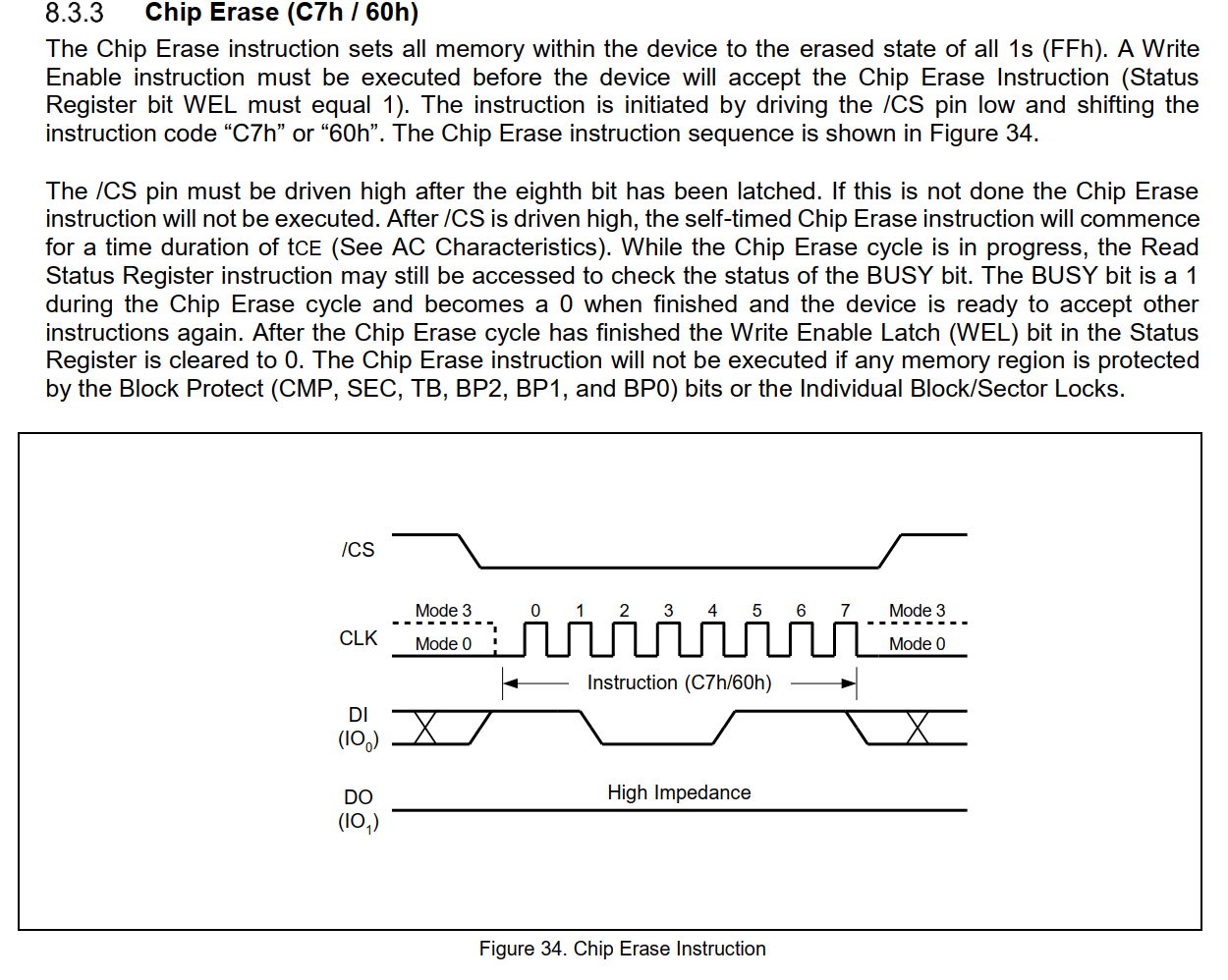

具体时序图如下：

c 复制代码

#define W25QXX_CHIP_ERASE 0xC7

/**
 * @brief 擦除整个 W25Qxx 芯片（不可逆，慎用）
 */
void Bsp_W25Qxx_Chip_Erase(void)
{
    if (!w25qxx_init)
        return;

    uint8_t cmd = W25QXX_CHIP_ERASE;

    Bsp_W25Qxx_Write_Enable();   // 先写使能

    BSP_W25Qxx_CS_Enable();                                  // 选中
    HAL_StatusTypeDef state = HAL_SPI_Transmit(w25qxx.spi_handler, &cmd, 1, HAL_MAX_DELAY);
    if (state != HAL_OK)
    {
        printf("Chip_Erase: cmd 0x%02x failed, status = %d\n", cmd, state);
        BSP_W25Qxx_CS_Disable();
        return;
    }
    printf("Chip_Erase: done, status = %d\n", state);

    BSP_W25Qxx_CS_Disable();                                 // 拉高 CS，开始擦除
    BSP_W25Qxx_Waitfor_Write_Complete();                     // 等待完成（时间单位是"秒"）
}

整片擦除和扇区擦除流程几乎一样，唯一要注意的是擦除时间单位是秒（S），实测约 20 秒。

知识点总结 ④

W25Qxx 擦除操作（扇区/整片）：

W25Q64 的最小擦除单位是扇区（4KB），写入前必须先擦除（Flash 只能将 1 写为 0，擦除把整区变成 0xFF）。扇区擦除指令为 0x20，流程：写使能 → 拉低 CS → 发送 0x20 和 24 位地址 → 拉高 CS（擦除在 CS 上升沿真正开始）→ 轮询等待 BUSY=0。擦除会忽略地址低 12 位，所以传入地址必须 4096 对齐；擦除完成后 WEL 自动清零，连续擦除需每次重新写使能。扇区擦除典型 45ms、最大 400ms。整片擦除指令为 0xC7，流程相同但不需地址，耗时以秒计（约 20 秒），不可逆。切记不要在循环中反复擦除，以免损耗 Flash 寿命。

五、写入与读取

5.1 页编程（写入）

页编程指令码：0x02，后面跟 24 位地址 + 数据（1~256 字节）。

关于页编程，必须知道的关键点：

NOR Flash 可以按字节写入，但单次不能超过一页（256 字节）；NAND Flash 必须整页写入。W25Q64 是 NOR Flash。
地址回卷（Wrap）：如果起始地址不是页对齐的（低 8 位不为 0），且写入的数据超过了本页剩余空间，地址会回卷到本页开头，覆盖之前写的数据。
页编程之所以叫"页"编程，是因为芯片内部地址指针自增被限制在页边界内（低 8 位自增），不会进位到下一页。所以要写超过一页的数据，必须分多次写。

具体时序图如下：

c 复制代码

#define W25QXX_PAGE_PROGRAM 0x02

/**
 * @brief 向 W25Qxx 的指定页写入数据
 * @param page_address      目标页号（第几页）
 * @param page_inner_offset 页内偏移（0~255）
 * @param wbuffer           待写入数据缓冲区
 * @param num_byte          写入字节数（1~256）
 */
void Bsp_W25Qxx_Write_Page(uint32_t page_address, uint16_t page_inner_offset,
                           uint8_t *wbuffer, uint16_t num_byte)
{
    if (!w25qxx_init)
        return;
    if (wbuffer == NULL || num_byte == 0)
        return;
    // 安全检测：页内偏移 + 写入长度 不能超过一页
    if (page_inner_offset + num_byte > w25qxx.page_size)
        return;

    // 计算实际物理地址 = 页号 × 页大小 + 页内偏移
    uint32_t write_address = page_address * w25qxx.page_size + page_inner_offset;

    // 构造命令：指令码 + 24 位地址
    uint8_t cmd[] = {
        W25QXX_PAGE_PROGRAM,
        (uint8_t)(write_address >> 16),
        (uint8_t)(write_address >> 8),
        (uint8_t)(write_address),
    };

    HAL_StatusTypeDef state = HAL_OK;

    Bsp_W25Qxx_Write_Enable();   // 写使能（必须）
    BSP_W25Qxx_CS_Enable();      // 选中

    // 发送命令和地址
    state = HAL_SPI_Transmit(w25qxx.spi_handler, cmd, 4, HAL_MAX_DELAY);
    if (state != HAL_OK)
    {
        printf("Write_Page: cmd failed, status = %d\n", state);
        BSP_W25Qxx_CS_Disable();
        return;
    }
    // 发送数据（CS 必须全程保持低电平）
    state = HAL_SPI_Transmit(w25qxx.spi_handler, wbuffer, num_byte, HAL_MAX_DELAY);
    if (state != HAL_OK)
    {
        printf("Write_Page: data failed, status = %d\n", state);
        BSP_W25Qxx_CS_Disable();
        return;
    }

    BSP_W25Qxx_CS_Disable();              // 拉高 CS，编程开始
    BSP_W25Qxx_Waitfor_Write_Complete();  // 等待完成
}

5.2 读数据

读数据指令码：0x03，后面跟 24 位地址，然后连续读出。

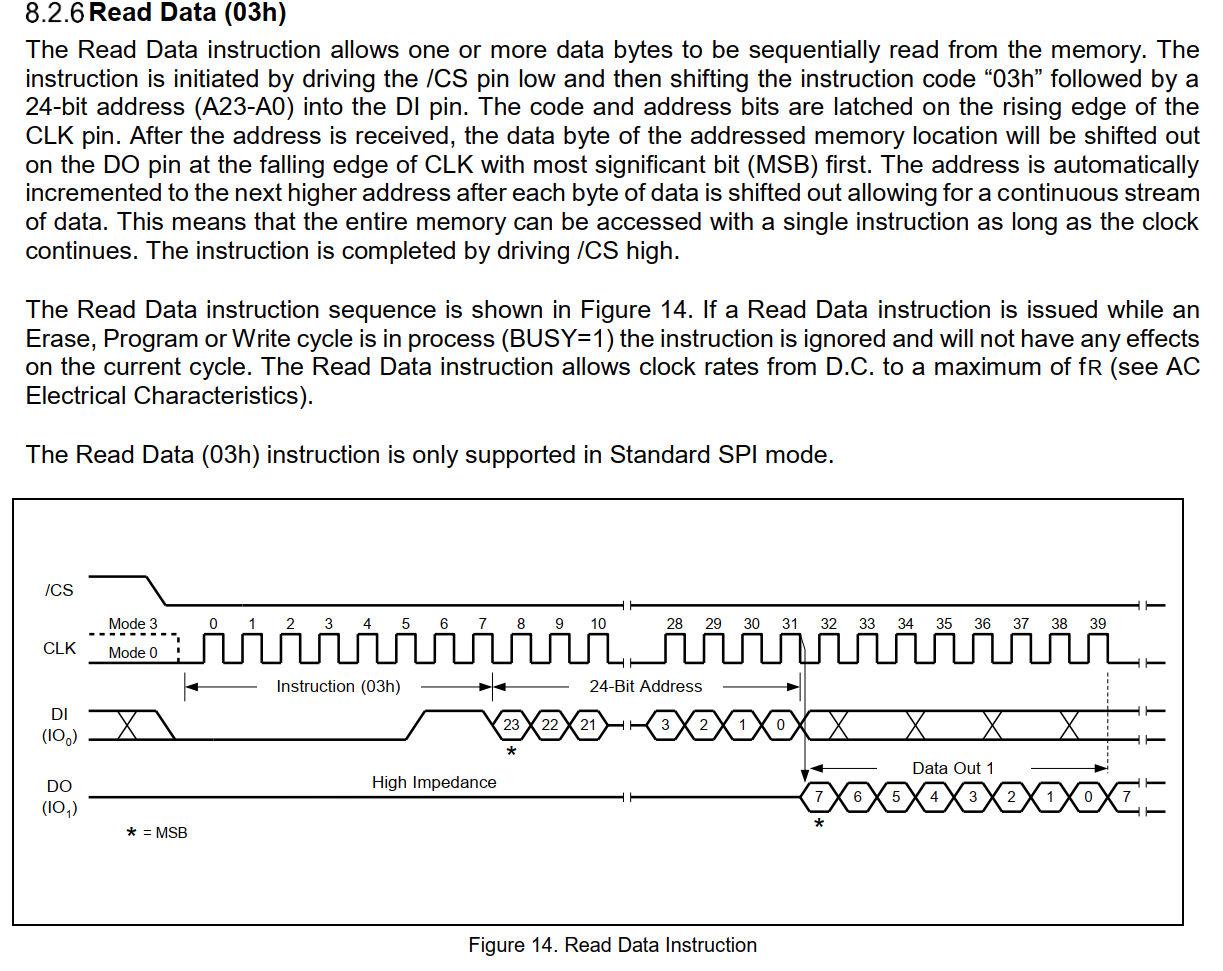

具体时序图如下：

c 复制代码

#define W25QXX_READ_DATA 0x03

/**
 * @brief 从 W25Qxx 指定地址读取数据
 * @param read_address 起始地址
 * @param rbuffer      接收缓冲区
 * @param rsize        读取字节数
 */
void Bsp_W25Qxx_Read_Data(uint32_t read_address, uint8_t *rbuffer, uint32_t rsize)
{
    if (!w25qxx_init)
        return;
    if (rbuffer == NULL || rsize == 0)
        return;
    // 范围检查
    if (read_address + rsize > w25qxx.mem_size)
        return;

    // 如果芯片正忙（比如在擦除），先等它完成
    if (Bsp_W25Qxx_Is_Busy())
        BSP_W25Qxx_Waitfor_Write_Complete();

    // 构造命令：指令码 + 24 位地址
    uint8_t cmd[] = {
        W25QXX_READ_DATA,
        (uint8_t)(read_address >> 16),
        (uint8_t)(read_address >> 8),
        (uint8_t)(read_address)
    };

    HAL_StatusTypeDef state = HAL_OK;

    BSP_W25Qxx_CS_Enable();   // 选中
    // 发送读命令和地址
    state = HAL_SPI_Transmit(w25qxx.spi_handler, cmd, 4, HAL_MAX_DELAY);
    if (state != HAL_OK)
    {
        printf("Read_Data: send cmd failed, status = %d\n", state);
        goto END;
    }
    // 连续接收数据
    state = HAL_SPI_Receive(w25qxx.spi_handler, rbuffer, rsize, HAL_MAX_DELAY);
    if (state != HAL_OK)
    {
        printf("Read_Data: read failed, status = %d\n", state);
        goto END;
    }
END:
    BSP_W25Qxx_CS_Disable();  // 释放
}

读数据的细节：

读取不受页、扇区、块的限制，只要在容量范围内，可以任意长度；
读取是实时的，不用等 BUSY，也没有"操作完成时长"的概念；
读取不需要 WEL 标志。

5.3 跨页写入：封装出"任意地址任意长度"

页编程一次最多写一页，用起来不方便。我们想要的是：在任意起始地址写入任意长度的数据。于是写一个封装函数，内部自动处理分页。

c 复制代码

/**
 * @brief 向 W25Qxx 指定地址写入任意长度数据（自动跨页）
 * @param address 起始地址
 * @param wbuffer 数据缓冲区
 * @param wsize   写入字节数
 */
void Bsp_W25Qxx_Write_Data(uint32_t address, uint8_t *wbuffer, uint32_t wsize)
{
    if (!w25qxx_init)
        return;
    if (wbuffer == NULL || wsize == 0)
    {
        printf("Write_Data: invalid params\n");
        return;
    }
    if (address + wsize >= w25qxx.mem_size)
    {
        printf("Write_Data: out of range\n");
        return;
    }

    uint32_t bytes_written = 0;              // 已写入字节计数
    while (bytes_written < wsize)
    {
        uint32_t remaining_data = wsize - bytes_written;         // 还剩多少没写

        uint16_t page_number = address / w25qxx.page_size;       // 当前页号
        uint16_t page_offset = address % w25qxx.page_size;       // 页内偏移
        uint16_t remaining_space = w25qxx.page_size - page_offset; // 本页剩余空间

        // 本次最多能写：剩余数据 和 本页剩余空间 取较小值，保证绝不跨页
        uint16_t to_writen = remaining_data > remaining_space ? remaining_space : remaining_data;

        // 写入当前页
        Bsp_W25Qxx_Write_Page(page_number, page_offset, &wbuffer[bytes_written], to_writen);

        // 更新已写字节数和地址
        bytes_written += to_writen;
        address += to_writen;
    }
}

核心思路：每次只写"当前页能容纳的、且不超过剩余数据量"的部分，写完更新地址，循环直到全部写完。这就是把"页编程"升级成"通用写入"的关键封装。

5.4 回卷（Wrap）验证实验

为了亲眼看到"地址回卷"现象，我们做一个小实验：

c 复制代码

Bsp_W25Qxx_Sector_Erase(0);   // 先擦除，才能写

// 构造 260 字节数据，前 256 字节全填 0xFF（相当于"什么都没写"）
// 后 4 字节填 1、2、3、4
uint8_t wrap_around[260] = {0};
for (uint32_t idx = 0; idx < 256; idx++)
    wrap_around[idx] = 0xFF;
wrap_around[256] = 0x1;
wrap_around[257] = 0x2;
wrap_around[258] = 0x3;
wrap_around[259] = 0x4;

// 一次页写入 260 字节（此时需要临时去掉页编程里的安全检测）
Bsp_W25Qxx_Write_Page(0, 0, wrap_around, 260);

// 读回 256 字节，观察 1、2、3、4 是不是跑到了页开头
uint8_t wrap_around_test[256] = {0};
Bsp_W25Qxx_Read_Data(0, wrap_around_test, 256);

实验现象：写入的 1、2、3、4 会出现在这一页的开头（地址 0~3），而不是页外。这正是"地址回卷"。

提示：做这个实验时，要临时去掉 Bsp_W25Qxx_Write_Page 里的 page_inner_offset + num_byte > page_size 检测，否则会被拦截。

知识点总结 ⑤

W25Qxx 页编程、读数据与跨页写入：

页编程指令 0x02，后跟 24 位地址和 1~256 字节数据，写入前必须先擦除并写使能。NOR Flash 支持按字节写入但单次不超过一页；NAND Flash 必须整页写入。页编程有地址回卷特性：起始地址未页对齐且数据超过本页剩余空间时，地址回卷到本页开头覆盖旧数据，因为芯片内部地址指针只在页边界内（低 8 位）自增。因此要写超过一页的数据必须分多次。读数据指令 0x03，任意地址任意长度、实时、不需写使能，但芯片 BUSY 时会被忽略。为满足「任意地址任意长度写入」，封装跨页写入函数：循环计算页号、页内偏移、本页剩余空间，每次写「剩余数据量与本页剩余空间中的较小值」，保证不跨页，直到写完。

六、功能测试

6.1 测试项

驱动写完后要边写边测。测试项包括：整片擦除、随机写入、随机读取、扇区擦除、页写入、页读取、周期性单字节读取。

c 复制代码

// 全局缓冲区
uint8_t rx_buffer[W25QXX_PAGE_SIZE];
uint8_t tx_buffer[W25QXX_PAGE_SIZE];
uint32_t first_page_address  = 0;         // 第一页地址
uint32_t last_page_address   = 0x7FFF00;  // 最后一页地址（8MB-256）
uint32_t first_sector_address = 0;        // 第一个扇区地址
uint32_t last_sector_address  = 0x7FF000; // 最后一个扇区地址

// 1. 整片擦除，读第一页和最后一页，确认全为 0xFF
Bsp_W25Qxx_Chip_Erase();
Bsp_W25Qxx_Read_Data(first_page_address, rx_buffer, sizeof(rx_buffer));
Bsp_W25Qxx_Read_Data(last_page_address, rx_buffer, sizeof(rx_buffer));

// 2. 随机写：往第一页写 "hello, bit!"，最后一页写 "w25q64 flash."
Bsp_W25Qxx_Write_Data(first_page_address, (uint8_t *)"hello, bit!", 12);
Bsp_W25Qxx_Write_Data(last_page_address,  (uint8_t *)"w25q64 flash.", 14);

// 3. 随机读：读回来核对
Bsp_W25Qxx_Read_Data(first_page_address, rx_buffer, 12);
printf("Read First Page: %s\n", (char *)rx_buffer);

// 4. 扇区擦除：擦除后应全为 0xFF
Bsp_W25Qxx_Sector_Erase(first_sector_address);
Bsp_W25Qxx_Read_Data(first_page_address, rx_buffer, sizeof(rx_buffer));

// 5. 页写入：构造 0,1,2,...255 写入一页，再读回逐字节核对
for (uint32_t idx = 0; idx < W25QXX_PAGE_SIZE; idx++)
    tx_buffer[idx] = idx;
Bsp_W25Qxx_Write_Data(first_page_address, tx_buffer, W25QXX_PAGE_SIZE);

6.2 测试现象与结论

测试现象与预期一致，说明驱动正确：

整片擦除后读回全为 0xFF；
随机写入的字符串能原样读回；
扇区擦除后该扇区全为 0xFF；
页写入的 0~255 递增数据能逐字节读回。

知识点总结 ⑥

W25Qxx 驱动测试方法：

驱动开发应边写边测。完整测试应覆盖：整片擦除（读回全 0xFF）、随机写入与读取（验证任意地址读写）、扇区擦除（擦后全 0xFF）、页写入与页读取（构造 0~255 递增数据逐字节核对）、周期性单字节读取。测试时注意：写之前必须先擦除，读回的数据要与写入的一致。测试通过后，说明驱动的擦、写、读、状态检测等全链路正确。

全文总结（一张图看懂整节课）

复制代码

┌─────────────────────────────────────────────────────────────┐
│  一、准备：SPI1 主机 + W25Q64；软件NSS(PE6)；PE4常拉高防误选      │
│  二、兼容：flash_t 结构体注入差异参数；初始化读ID自检              │
│  三、基础：指令码宏；CS拉低选中；读ID(0x9F)；状态(BUSY/WEL)        │
│             写使能(0x06)/写禁止(0x04)；等待BUSY=0              │
│  四、擦除：扇区0x20(4KB，地址需对齐)；整片0xC7(以秒计)             │
│  五、读写：页编程0x02(≤256B，会回卷)；读数据0x03(任意长度)         │
│             跨页写入 = 循环取"剩余数据/本页空间"较小值            │
│  六、测试：整片擦除/随机读写/扇区擦除/页读写，逐项核对               │
└─────────────────────────────────────────────────────────────┘

学完这一节，你应该能回答：

为什么 SPI1 上还要把 PE4 拉高？

flash_t 结构体解决了什么问题？

BUSY 和 WEL 分别代表什么，为什么写/擦前要先写使能？

为什么扇区擦除传入地址必须是 4096 的整数倍？

页编程的"地址回卷"是什么，为什么跨页写入要拆成多次？

擦除和写入为什么必须先擦后写？

【stm32】SPI Flash 驱动开发

目录

一、目标与准备

1.1 本节要做什么

1.2 硬件接线与片选设计（一个容易踩的坑）

1.3 CubeMX 配置要点

知识点总结 ①

二、驱动兼容性设计

2.1 用结构体抽走差异参数

2.2 初始化与 ID 自检

知识点总结 ②

三、基础操作：指令码、片选与状态

3.1 指令码定义

3.2 从设备使能：软件片选

3.3 读取芯片 ID

3.4 读取状态寄存器：BUSY 和 WEL

3.5 写使能 / 写禁止

3.6 等待写完成

知识点总结 ③

四、擦除操作

4.1 扇区擦除

4.2 整片擦除

知识点总结 ④

五、写入与读取

5.1 页编程（写入）

5.2 读数据

5.3 跨页写入：封装出"任意地址任意长度"

5.4 回卷（Wrap）验证实验

知识点总结 ⑤

六、功能测试

6.1 测试项

6.2 测试现象与结论

知识点总结 ⑥

全文总结（一张图看懂整节课）
