OpenGL [ 纹理 ]

上一篇我们已经让 Shader 能够接收顶点属性并输出颜色。接下来把颜色从"顶点数据"换成"图片数据"：CPU 读取一张 PNG 或 JPG，OpenGL 把它上传为纹理对象，片元着色器根据纹理坐标采样，最后把图片贴到三角形上。

这篇文章按照"讲课 → 官方语义 → 实际代码 → 运行验证 → 常见问题"的方式，重点解决四件事：

• 使用 stb_image 加载图片并上传到 GPU；
• 理解纹理对象和纹理单元不是同一个概念；

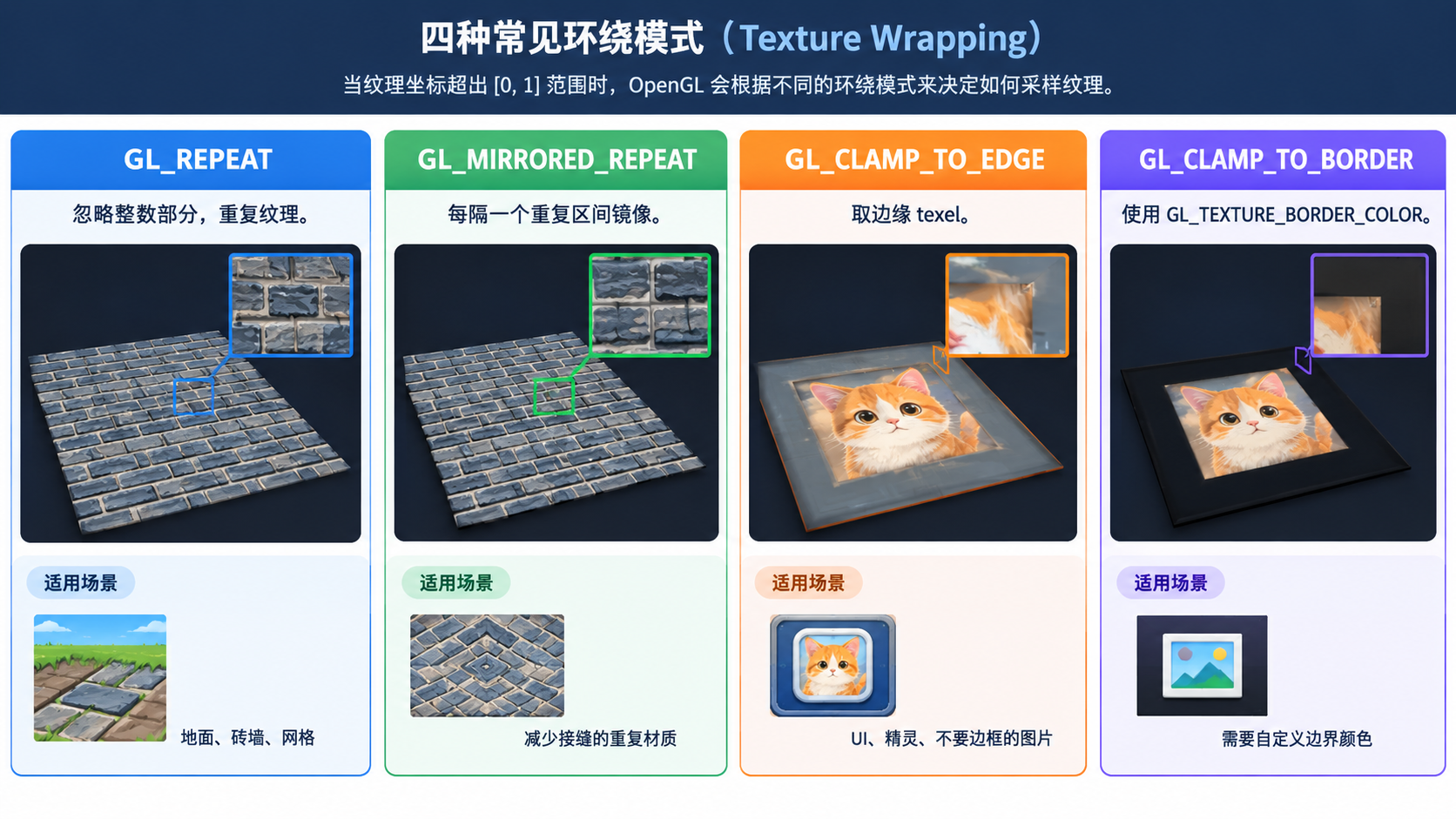

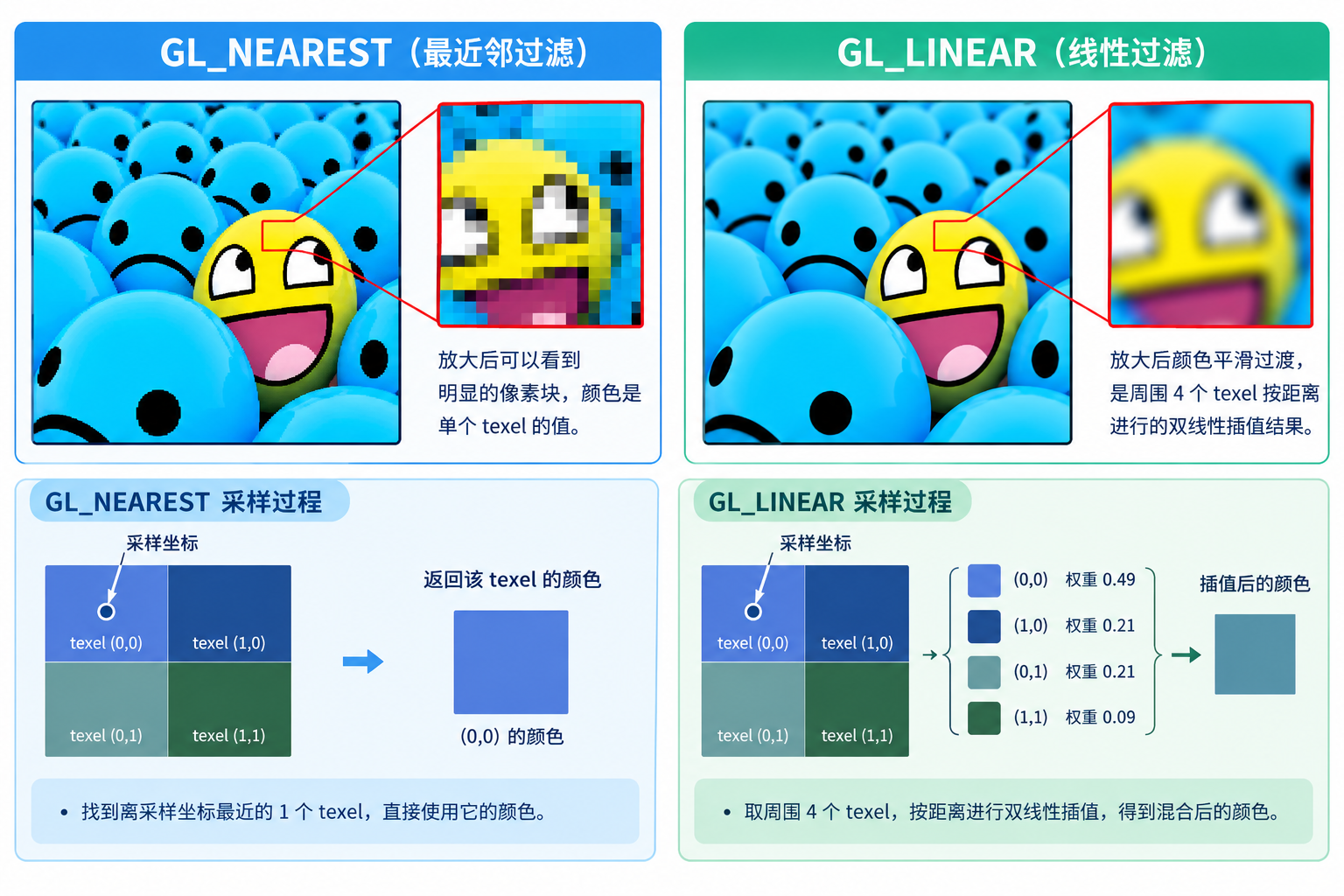

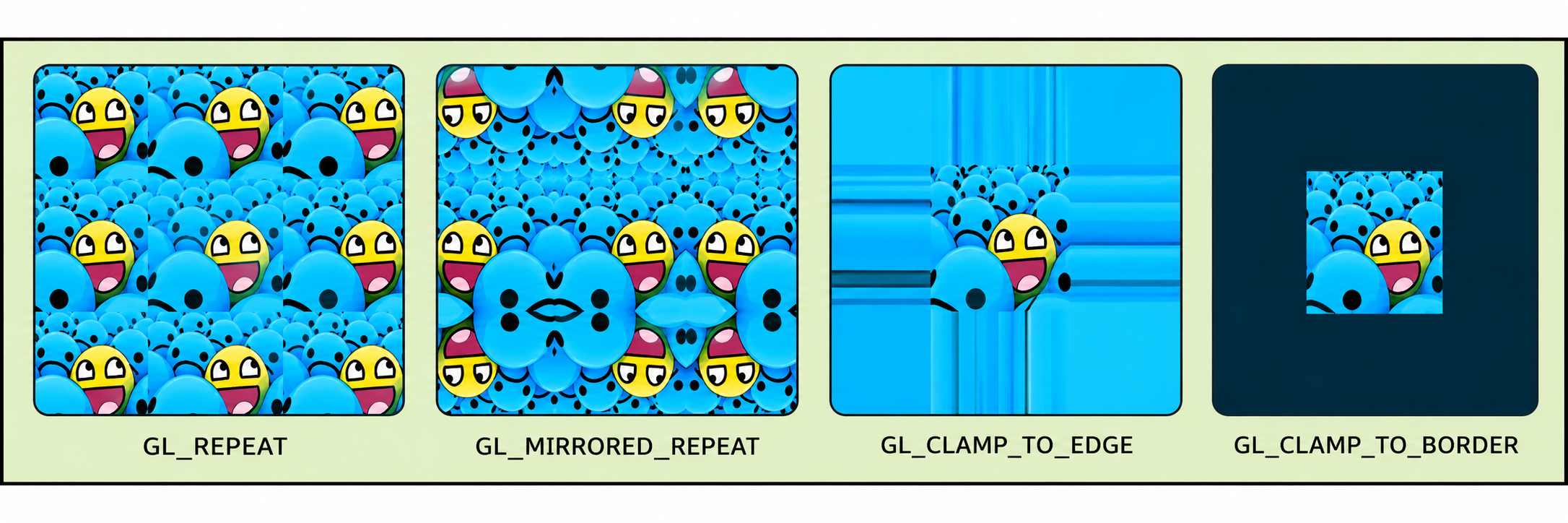

• 配置纹理环绕和纹理过滤；

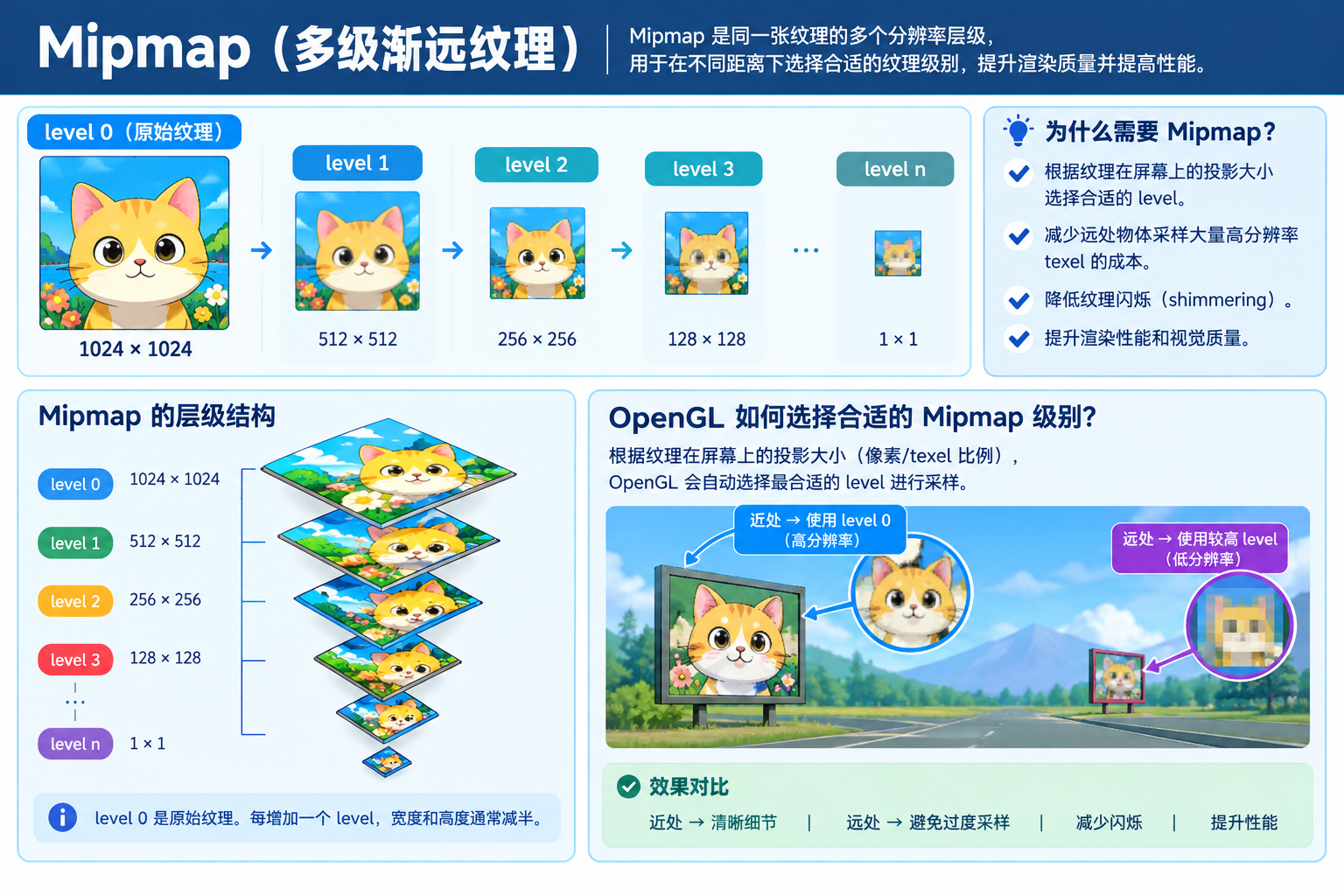

• 理解 mipmap 多层纹理，以及为什么缩小时需要它。

本文的核心判断：纹理对象保存图像数据和采样参数，纹理单元是 Shader 访问纹理的绑定槽位，采样器只是把纹理坐标转换成一次采样结果。 glBindTexture 选择资源，glActiveTexture 选择槽位，uniform sampler2D 告诉 Shader 使用哪个槽位；三者缺一不可。

本文使用 C++17、GLFW、GLAD 2、stb_image.h 和 OpenGL 3.3 Core Profile。窗口、VAO、VBO、EBO 和 Shader Program 的基础代码沿用前几篇文章。

---

一、纹理在渲染管线中处于什么位置？

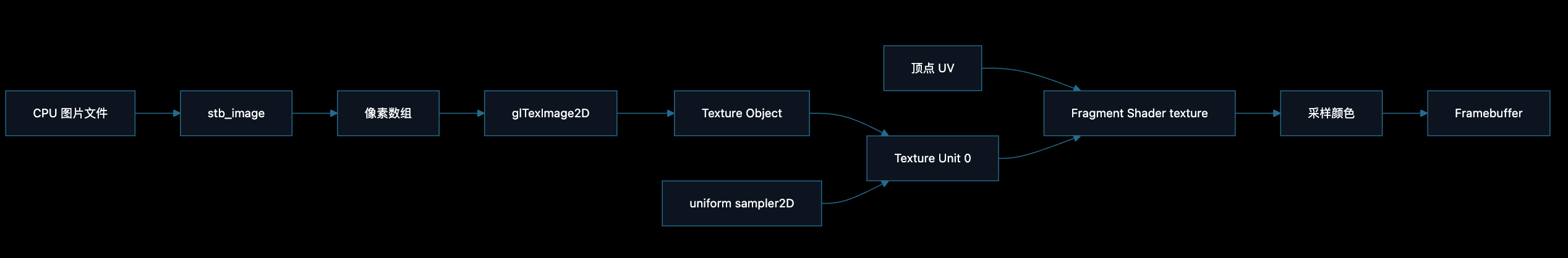

顶点属性提供位置、颜色和纹理坐标，纹理对象提供图片，片元着色器把二者组合起来：

一次纹理采样可以拆成四步：

1. 顶点着色器接收纹理坐标，并通过 out 传给片元着色器；
2. 光栅化阶段对纹理坐标进行插值；
3. 片元着色器使用 sampler2D 和纹理坐标调用 texture()；
4. OpenGL 根据环绕、过滤和 mipmap 状态，从纹理对象返回颜色。

Khronos 的 OpenGL 3.3 Core Profile 规范把纹理表示为命名对象，并把纹理访问组织成多个 texture image unit【纹理图像单元，日常简称：纹理单元（Texture Unit）】。纹理对象和纹理单元的关系可以先记成：

概念	保存或选择什么	常用 API
Texture Object	像素数据、尺寸、格式、环绕、过滤、mipmap	glGenTextures、glTexImage2D
Texture Unit	当前 Shader 采样哪个纹理对象	glActiveTexture、glBindTexture
Sampler Uniform	Shader 使用哪个纹理单元编号	glUniform1i
Texture Coordinate	采样位置，通常是 [0, 1]	顶点 in vec2

---

二、用 stb_image 从文件加载像素

1. stb_image 是什么？

stb_image.h 是一个单头文件图片加载库。它负责把 PNG、JPG、BMP、TGA 等文件解码成 CPU 内存中的像素数组；它不创建 OpenGL 纹理，也不负责上传 GPU。

下载官方单文件版本并放入项目：

third_party/stb/
└── stb_image.h

在且只在一个 .cpp 文件中定义实现宏：

#define STB_IMAGE_IMPLEMENTATION
#include <stb_image.h>

其他源文件只写：

#include <stb_image.h>

如果在多个 .cpp 文件中定义 STB_IMAGE_IMPLEMENTATION，链接阶段会出现重复定义。stb_image 的 stbi_set_flip_vertically_on_load 可以在加载时翻转图片行顺序；这样通常能让图片左下角对应 OpenGL 纹理坐标的 (0, 0)。

2. 加载图片并查看通道数

int width = 0;
int height = 0;
int channels = 0;

stbi_set_flip_vertically_on_load(true);
unsigned char* pixels = stbi_load(
    "assets/container.jpg",
    &width,
    &height,
    &channels,
    0);

if (!pixels) {
    std::cerr << "Failed to load image: "
              << stbi_failure_reason() << '\n';
    return 0;
}

std::cout << "image: " << width << " x " << height
          << ", channels: " << channels << '\n';

stbi_load 返回的内存由 stb_image 分配，上传完成后必须调用：

stbi_image_free(pixels);

不要使用 delete[] pixels。分配和释放必须由同一个库配对完成。

➜  opengl-stb-image ./build/opengl_stb_image
image: 1536x1024, channels: 3

3. 图片通道和 OpenGL format

常见的通道数量与 OpenGL 源格式对应如下：

channels	源格式
1	GL_RED
2	GL_RG
3	GL_RGB
4	GL_RGBA

实际工程中也可以强制 stbi_load 输出 4 个通道：

unsigned char* pixels = stbi_load(
    path, &width, &height, &channels, STBI_rgb_alpha);
GLenum sourceFormat = GL_RGBA;

这样可以统一处理 JPG 的 RGB 和 PNG 的 RGBA，但内存占用会增加。本文示例根据通道数选择格式。

所以：通道（channel）就是一张图片里，每个像素保存多少份颜色信息

每个通道就是一个0~255 的字节，代表某一种颜色分量。

stb_image 加载图片返回 channels：代表图片文件原生自带几个通道

传入 stbi_load 的最后一个参数 desired_channels，是强制让 stb 输出成几个通道。

常见通道类型

1. 1 通道：灰度图 (Gray) 每个像素只有 1 个字节，代表亮度。0 = 黑，255 = 白。没有彩色。 R（灰度）
2. 3 通道：RGB 每个像素 3 字节：红 (R)、绿 (G)、蓝 (B)。 没有透明信息。png/jpg 都可以是 RGB。jpg 基本都是 3 通道。
3. 4 通道：RGBA 每个像素 4 字节：红 (R)、绿 (G)、蓝 (B)、A 透明度 (Alpha) A=0 → 完全透明；A=255 → 完全不透明。 PNG 支持透明，所以 PNG 经常是 4 通道。JPG没有 Alpha 通道，永远 3 通道。

举例子：

• RGB：[255,0,0] → 红色
• RGBA：[255,0,0,128] → 半透明红色

这里区分一下两个概念：

• 通道（channel） ：一个像素里面，有几组颜色分量（R/G/B/A）
• 位深（bit） ：单个通道，用多少个 bit 来存这个分量的值

举最常见例子：8bit RGB 图片

• 通道：3 通道 R、G、B
• 位深：每通道 8 bit 1 byte = 8 bit 所以：每个通道占用 1 字节 (unsigned char，0~255) 一个像素总占用：3 × 8bit = 24 bit / 像素

---

三、纹理对象：把像素上传到 GPU

1. 创建和绑定纹理对象

GLuint texture = 0;
glGenTextures(1, &texture);
glBindTexture(GL_TEXTURE_2D, texture);

glGenTextures 只返回纹理对象名称；真正确定它是二维纹理，是在第一次绑定到 GL_TEXTURE_2D 时完成的。此后针对 GL_TEXTURE_2D 的 glTexImage2D 和 glTexParameteri 都会操作这个当前绑定对象。

glBindTexture 参考页 对这个绑定语义有明确说明：纹理名称第一次绑定时确定目标类型，之后不能把同一个对象当作另一种目标使用。

也就是说：

OpenGL 的纹理对象名称（纹理 ID，GLuint texture） ，第一次 glBindTexture 的时候，必须指定目标（target，比如 GL_TEXTURE_2D） 。 一旦绑定成功，这个纹理 ID 就永久绑定死了这个目标类型。

后续不能拿同一个纹理 ID，去绑定到别的 target（比如 GL_TEXTURE_1D / GL_TEXTURE_CUBE_MAP）。 强行这么做 → 未定义行为（可能崩溃、黑屏、报错、随机 bug）。

2. 设置像素行对齐

stb_image 默认加载出的图像，每个通道 8 bit（1 字节） ：RGB 图像每个像素包含 3 个通道，占用 3 字节；RGBA 图像每个像素包含 4 个通道，占用 4 字节。 图像单行总字节数计算公式：单行字节数 = 图像宽度 × 单像素字节数。 对于 RGB 图像，单行字节长度不一定是 4 的整数倍。

OpenGL 默认 GL_UNPACK_ALIGNMENT = 4，含义：从 CPU 主机内存向 GPU 上传纹理时，OpenGL假定图像每一行像素数据的起始地址满足 4 字节对齐。 当 RGB 图片单行字节数无法被 4 整除时，OpenGL 会错误计算每行的结束位置，发生内存读取错位，最终纹理画面错乱。

注意：GL_UNPACK_ALIGNMENT 的判断逻辑，依赖「单通道位深」计算单行跨度，但它本身不限制位深。 如果是 16bit / 通道或者 32bit 浮点图像，单通道占用 2/4 字节，单行字节数会变化，对齐问题依然存在，规则不变。

在调用 glTexImage2D 上传图像前，建议执行：

glPixelStorei(GL_UNPACK_ALIGNMENT, 1);

该语句设置像素解包对齐为 1 字节对齐。不会修改像素数据本身，也不会改变位深 / 通道信息；仅改变 glTexImage2D 读取客户端内存时，对图像行跨度的计算规则。

补充备注：

GL_UNPACK_ALIGNMENT 属于 OpenGL 全局状态，设置后持续生效；

RGBA（8bit / 通道）单像素 4 字节，单行字节天然是 4 倍数，不设置该项也能正常上传；但统一写这句可以兼容 RGB，省去分支判断；

对齐问题本质：是内存行起始地址约束，和位深、通道是相互独立概念：

• 通道：一个像素有几组颜色分量
• 位深：单个颜色分量占用多少 bit
• UNPACK_ALIGNMENT：内存读取时每行起始地址的对齐要求

3. glTexImage2D 的参数

glTexImage2D 用于分配 GPU 端 2D 纹理存储空间，并把 CPU 内存中的像素数据上传到 GPU 显存。调用完成后，GPU 会持有一份独立的纹理副本；CPU 侧原始像素缓冲区不再被 OpenGL 引用，可以安全释放。

glTexImage2D(
    GL_TEXTURE_2D,       // target：纹理目标类型，标记本次操作的纹理种类
    0,                   // level：Mipmap层级，0代表原图（最精细一级）
    GL_RGB8,             // internalformat：GPU内部存储格式
    width,               // 纹理宽度
    height,              // 纹理高度
    0,                   // border：边框宽度，Core Profile核心模式强制填0，已废弃
    GL_RGB,              // format：CPU端像素数组的通道排布格式
    GL_UNSIGNED_BYTE,    // type：CPU端每个颜色分量的数据类型（位深）
    pixels               // pixels：CPU内存像素数据指针，可以传nullptr只分配显存不上传数据
);

target ：纹理目标。第一次绑定纹理 ID 时就确定了 target 类型；这里必须和纹理对象绑定的 target 保持一致，示例为GL_TEXTURE_2D代表 2D 纹理。

level：Mipmap 层级。0 是基础层级（原始分辨率）；更大数值代表更小的多级渐远纹理。

internalformat（内部格式） ：GPU 显存里，纹理数据存储的格式。同时定义通道数量 + 每通道位深。

• GL_RGB8：3 通道 RGB，每通道 8bit；
• GL_RGBA8：4 通道 RGBA，每通道 8bit；
• GL_R8：单通道 Red，每通道 8bit。

width /height：纹理像素宽高。

border ：旧版 OpenGL 纹理边框，Core Profile 不支持，必须固定传 0。

format（源数据格式） ：CPU 内存中像素数据的通道排列方式，只描述通道顺序，不描述位深。

• GL_RGB：内存顺序 R-G-B；
• GL_RGBA：内存顺序 R-G-B-A；
• GL_RED：仅单个红色通道。

type ：CPU 每个颜色分量的数据类型，决定单个通道占用多少字节（位深）。GL_UNSIGNED_BYTE 代表每个分量 8bit（1 字节），也是 stb_image 默认输出类型。

pixels：CPU 像素数组指针。传入空指针时，仅在 GPU 分配对应大小存储空间，不拷贝像素。

这里出现两个容易混淆的格式：

• internalformat 是 GPU 纹理内部存储格式，例如 GL_RGB8、GL_RGBA8；
• format 是 CPU 像素数组的排列格式，例如 GL_RGB、GL_RGBA。

完整的加载函数可以写成：

/**
 * @brief 加载2D图片并创建OpenGL 2D纹理对象
 * @param path 图片文件路径
 * @return GLuint 纹理对象ID；加载失败返回0
 * @note 支持1通道灰度、3通道RGB、4通道RGBA图片；使用stb_image加载图片
 * @note stb_image默认输出8bit/通道 unsigned char类型像素数据
 * @note 内部自动生成Mipmap；图片会上下翻转，适配OpenGL纹理左下角原点规则
 */
static GLuint loadTexture2D(const char* path)
{
    // 图片宽、高；channels：图片文件原生通道数量
    int width = 0;
    int height = 0;
    int channels = 0;

    // stb_image：加载图片时垂直翻转图片
    // 图片文件原点在左上角，OpenGL纹理原点在左下角，翻转防止贴图上下颠倒
    stbi_set_flip_vertically_on_load(true);

    // 加载图片到CPU内存
    // 参数：文件路径，输出宽，输出高，输出原生通道数，最后一个参数0=保持原图通道不强制转换
    unsigned char* pixels = stbi_load(
        path, &width, &height, &channels, 0);

    // 图片加载失败，打印错误信息，返回0
    if (!pixels) {
        std::cerr << "Failed to load image " << path << ": "
                  << stbi_failure_reason() << '\n';
        return 0;
    }

    GLenum sourceFormat = 0;    // CPU内存像素数据的通道排布格式（源格式）
    GLenum internalFormat = 0;  // GPU显存内部存储格式（内部格式，包含通道+每通道位深）
    // 根据图片原生通道数，自动匹配对应的源格式、GPU内部存储格式
    switch (channels) {
    case 1:
        sourceFormat = GL_RED;
        internalFormat = GL_R8;     // GPU：单通道，每通道8bit
        break;
    case 3:
        sourceFormat = GL_RGB;
        internalFormat = GL_RGB8;   // GPU：3通道RGB，每通道8bit
        break;
    case 4:
        sourceFormat = GL_RGBA;
        internalFormat = GL_RGBA8;  // GPU：4通道RGBA，每通道8bit
        break;
    default:
        // 不支持的通道类型，释放CPU像素内存并返回
        std::cerr << "Unsupported channel count: " << channels << '\n';
        stbi_image_free(pixels);
        return 0;
    }

    GLuint texture = 0;
    // 生成一个纹理名称ID，此时仅仅是一个数字，没有创建任何GPU对象与显存资源
    glGenTextures(1, &texture);

    // 将纹理ID绑定到GL_TEXTURE_2D目标，第一次绑定时创建2D纹理对象
    // 纹理对象此时仅创建元数据（纹理环绕、过滤等状态参数），**尚未分配像素显存**
    glBindTexture(GL_TEXTURE_2D, texture);

    // 设置像素解包对齐规则：CPU内存上传纹理时，每行数据按1字节对齐读取
    // stb加载的RGB图片单像素3字节，单行字节数不一定是4的倍数；OpenGL默认UNPACK_ALIGNMENT=4，会造成内存读取错位
    // 仅影响glTexImage2D读取主机内存的计算逻辑，不会修改像素本身
    glPixelStorei(GL_UNPACK_ALIGNMENT, 1);

    // glTexImage2D：为2D纹理分配GPU像素显存，并将CPU内存像素数据拷贝上传至GPU显存
    // 参数依次：
    // target：纹理目标类型，必须与glBindTexture使用的目标保持一致 GL_TEXTURE_2D
    // level：Mipmap层级，0代表基础原始纹理层级
    // internalformat：GPU内部存储格式，定义GPU上通道数量与每通道位深
    // width / height：纹理宽高
    // border：纹理边框，Core Profile核心模式废弃，强制填0
    // format：CPU内存像素通道排布格式，只描述内存通道顺序，不包含位深信息
    // type：CPU每个颜色分量的数据类型；GL_UNSIGNED_BYTE代表单分量8bit（stb默认输出类型）
    // pixels：CPU像素缓冲区指针；若传入nullptr，则只分配显存，不上传像素数据
    glTexImage2D(GL_TEXTURE_2D,
                 0,
                 static_cast<GLint>(internalFormat),
                 width,
                 height,
                 0,
                 sourceFormat,
                 GL_UNSIGNED_BYTE,
                 pixels);

    // 基于level0基础纹理，自动生成全套Mipmap多级渐远纹理
    glGenerateMipmap(GL_TEXTURE_2D);

    // ✅ glTexImage2D执行完成，像素数据已经拷贝至GPU显存，OpenGL不再引用CPU侧pixels内存
    // 安全释放stb在CPU堆上申请的像素缓冲区
    stbi_image_free(pixels);

    return texture;
}

glGenTextures：只生成纹理名称（ID），此时没有任何 GPU 资源，只是一个数字。

glBindTexture(GL_TEXTURE_2D, tex)：创建纹理对象（Object） ，把这个 ID 绑定成一个GL_TEXTURE_2D类型的纹理对象。

✅ 对象存在了，但是显存还没有分配！没有地方存图片像素！ 对象只是一个 "空壳"，保存纹理参数（环绕、过滤），不包含像素存储。

glTexImage2D：真正分配显存存储空间 + 上传像素数据。给这个空壳纹理对象，分配一块对应宽高、内部格式的显存，然后把 CPU 的像素拷贝进去。

glTexImage2D 把 CPU 数组复制到 OpenGL 的纹理数据存储中，因此 stbi_image_free 可以在上传调用返回后执行。纹理对象保存的是 GPU 端数据，不依赖 pixels 继续存在。

---

四、纹理单元：纹理对象放在哪个采样槽位？

1. glActiveTexture 选择单元

OpenGL 不只有一个当前纹理绑定点。每个纹理单元都可以为 GL_TEXTURE_2D 绑定一个纹理对象：

glActiveTexture(GL_TEXTURE0);
glBindTexture(GL_TEXTURE_2D, texture);

这两行分别表示：

1. 选择纹理单元 0；
2. 把 texture 绑定到该单元的二维纹理目标。

OpenGL 3.3 规范中的 ActiveTexture 会选择后续纹理操作作用的 texture image unit。GL_TEXTURE0、GL_TEXTURE1 等是不同的单元编号，不是不同的纹理对象。

展开说说：

误区：OpenGL 只有一个纹理位置，一次只能绑定一张纹理。

真相：OpenGL 有多个「纹理绑定槽位」，叫做 纹理单元（Texture Unit）。

显卡硬件天生支持 同时绑定多张纹理，让一个 Shader 同时读取 2、4、8、16 张图片（取决于显卡上限）。

① 纹理对象（Texture Object）

是我们自己 glGenTextures 出来的东西，也就是你的图片资源。

每加载一张图片 = 一个纹理对象（GPU显存里真正存图的实体）。

② 纹理单元 / 纹理绑定点（Texture Unit）

这是显卡自带的硬件槽位，不是我们创建的！

系统自带：GL_TEXTURE0、GL_TEXTURE1、GL_TEXTURE2 ... GL_TEXTURE15

作用：作为桥梁，让 Shader 能读取当前绑定的纹理对象

第一行：glActiveTexture(GL_TEXTURE0)

选择接下来要操作的「纹理单元」

意思：我现在切换到 0号纹理槽位，接下来所有 glBindTexture、纹理参数、上传操作，全部作用在这个槽位上。

第二行：glBindTexture(GL_TEXTURE_2D, texture)

把你的纹理对象（图片）挂到当前选中的槽位上

也就是：把这张贴图绑定到 0号纹理单元的2D纹理目标上

所以要时刻注意： GL_TEXTURE0 / GL_TEXTURE1 不是纹理对象！！！

它们不是图片 ，它们是硬件编号、槽位编号。

• 纹理对象：你加载的图片（GPU显存里的数据）

• 纹理单元：显卡提供的「插槽」，用来把图片交给GPU采样器

类比：

显卡有 16 个 USB 口（纹理单元 0~15）

我们的图片是 U盘（纹理对象）

glActiveTexture = 选哪个USB口

glBindTexture = 把U盘插进去

---

那么为什么需要多个纹理单元？

因为一个着色器可以同时采样多张纹理：

比如：颜色贴图 + 法线贴图 + 高光贴图 一起作用

那就需要同时绑定 3 个纹理单元：

glActiveTexture(GL_TEXTURE0);
glBindTexture(GL_TEXTURE_2D, colorTex);

glActiveTexture(GL_TEXTURE1);
glBindTexture(GL_TEXTURE_2D, normalTex);

glActiveTexture(GL_TEXTURE2);
glBindTexture(GL_TEXTURE_2D, specularTex);

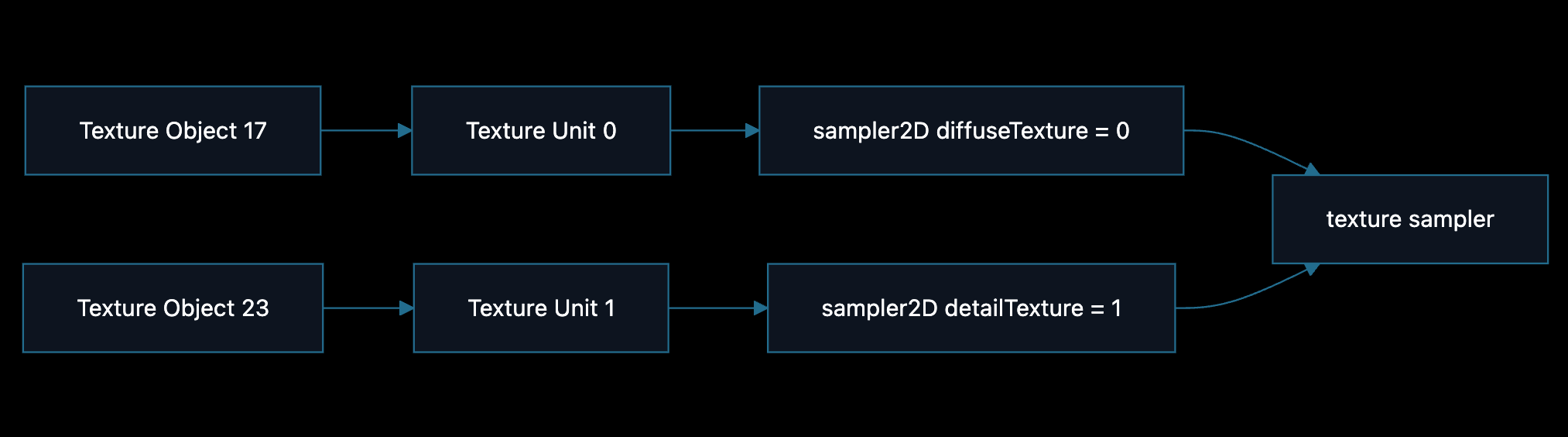

Shader 中通过 sampler2D 编号对应单元：

uniform sampler2D u_ColorTex;  // 对应 0 号单元
uniform sampler2D u_NormalTex; // 对应 1 号单元
uniform sampler2D u_SpecTex;   // 对应 2 号单元

所以：

OpenGL 并非只有唯一的全局纹理绑定位置，而是拥有多个独立的纹理图像单元（Texture Image Unit）。每个纹理单元都可以独立绑定一张 2D 纹理对象。

glActiveTexture(unit) 的作用是：切换当前全局活跃的纹理单元，后续所有纹理绑定、参数设置、数据上传操作，都会作用于该选中单元。

GL_TEXTURE0、GL_TEXTURE1、GL_TEXTURE2 是硬件纹理单元的编号，不是纹理对象。纹理对象是用户自己创建的图片资源，纹理单元是显卡内置的绑定槽位，二者完全独立。

• 纹理对象 = 你的图片（数据）

• 纹理单元 = 显卡的插槽（通道）

• glActiveTexture = 选插槽

• glBindTexture = 插图片

• 多个单元 = 可以同时让Shader读取多张纹理

2. Shader sampler uniform 保存的是单元编号

片元着色器：

#version 330 core
// 指定GLSL版本为330 core，对应OpenGL 3.3核心模式
// core核心模式：移除了旧版废弃的固定管线功能，只保留现代可编程管线

// 顶点着色器传入的纹理坐标，经过光栅化插值后传递到片元着色器
in vec2 texCoord;

// 片元着色器输出颜色，最终写入帧缓冲的颜色通道
out vec4 fragColor;

// 采样器2D类型uniform变量
// sampler2D：专门用来采样2D纹理的类型；
// uniform：全局只读变量，由CPU程序传入值，在整个图元绘制期间保持不变
// 这个采样器的值，代表要使用的**纹理单元编号**（默认0，对应GL_TEXTURE0）
uniform sampler2D diffuseTexture;

void main()
{
    // texture(采样器, 纹理坐标)：GLSL内置纹理采样函数
    // 根据传入的纹理坐标texCoord，在diffuseTexture绑定的纹理上采样，得到RGBA颜色
    fragColor = texture(diffuseTexture, texCoord);
}

C++ 侧：

// 激活指定的着色器程序对象，后续所有绘制、uniform变量修改都会作用在此program上
// OpenGL同一时间只能有一个处于激活状态的着色器程序
glUseProgram(program);

// 获取着色器内uniform变量 "diffuseTexture" 的位置索引
// 参数1：着色器程序ID；参数2：shader源码中uniform变量名字符串
// 返回值：变量的location编号；如果找不到该变量返回-1（例如变量被编译器优化移除）
const GLint location = glGetUniformLocation(program, "diffuseTexture");

// 设置uniform采样器变量的值
// glUniform1i：1个int类型uniform
// 采样器 sampler2D 的值，代表**纹理单元编号**，不是纹理对象ID！
// 这里填入0，代表片元着色器中的diffuseTexture采样器绑定到 GL_TEXTURE0 纹理单元
glUniform1i(location, 0); // sampler2D 使用 GL_TEXTURE0

这里的 0 不是纹理对象名称，而是纹理单元编号。完整绑定顺序是：

// 激活着色器程序对象program；后续所有uniform变量更新、绘制命令都会作用于该着色器程序
// OpenGL在同一时刻只能激活一个着色器程序
glUseProgram(program);

// 选择当前要操作的纹理单元：GL_TEXTURE0（0号纹理单元）
// 后续glBindTexture纹理绑定操作，都会作用在这个选中的纹理单元上
glActiveTexture(GL_TEXTURE0);

// 将2D纹理对象texture绑定到当前选中的纹理单元的GL_TEXTURE_2D目标
// 纹理对象必须是第一次绑定时确定为GL_TEXTURE_2D类型，不可更换target
glBindTexture(GL_TEXTURE_2D, texture);

// 向着色器中diffuseTexture这个sampler2D采样器uniform变量赋值
// 注意：传给sampler的值是【纹理单元编号】，不是纹理对象ID
// 这里传入0，代表告诉着色器：diffuseTexture采样器去GL_TEXTURE0纹理单元读取纹理数据
glUniform1i(location, 0);

如果使用两个纹理：

glActiveTexture(GL_TEXTURE0);
glBindTexture(GL_TEXTURE_2D, diffuseTexture);
glUniform1i(diffuseLocation, 0);

glActiveTexture(GL_TEXTURE1);
glBindTexture(GL_TEXTURE_2D, detailTexture);
glUniform1i(detailLocation, 1);

Shader 中对应两个采样器：

uniform sampler2D diffuseTexture;
uniform sampler2D detailTexture;

vec4 base = texture(diffuseTexture, texCoord);
vec4 detail = texture(detailTexture, texCoord * 4.0);
fragColor = mix(base, detail, 0.25);

3. 对象、单元和 sampler 的三层关系

写法	实际含义
glBindTexture(GL_TEXTURE_2D, texture)	选择要操作的纹理对象
glActiveTexture(GL_TEXTURE0)	选择纹理单元 0
glUniform1i(location, 0)	让 Shader sampler 读取单元 0
texture(diffuseTexture, uv)	按 sampler 指向的单元采样

---

五、纹理环绕：坐标超出 [0, 1] 怎么办？

纹理坐标通常使用 0.0 到 1.0。如果 UV 超出这个范围，OpenGL 按 GL_TEXTURE_WRAP_S、GL_TEXTURE_WRAP_T 和可选的 GL_TEXTURE_WRAP_R 决定如何处理。

glBindTexture(GL_TEXTURE_2D, texture);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);

1. 四种常见环绕模式

模式	坐标超出范围后的行为	适用场景
GL_REPEAT	忽略整数部分，重复纹理	地面、砖墙、网格
GL_MIRRORED_REPEAT	每隔一个重复区间镜像	减少接缝的重复材质
GL_CLAMP_TO_EDGE	取边缘 texel	UI、精灵、不要边框的图片
GL_CLAMP_TO_BORDER	使用 GL_TEXTURE_BORDER_COLOR	需要自定义边界颜色

使用边界颜色：

const float borderColor[] = { 1.0f, 0.0f, 1.0f, 1.0f };
glTexParameterfv(GL_TEXTURE_2D,
                 GL_TEXTURE_BORDER_COLOR,
                 borderColor);
glTexParameteri(GL_TEXTURE_2D,
                GL_TEXTURE_WRAP_S,
                GL_CLAMP_TO_BORDER);
glTexParameteri(GL_TEXTURE_2D,
                GL_TEXTURE_WRAP_T,
                GL_CLAMP_TO_BORDER);

2. S、T、R 对应哪个方向？

二维纹理使用：

• S：水平方向，通常对应 u；
• T：垂直方向，通常对应 v；
• R：第三维，二维纹理不使用。

glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_CLAMP_TO_EDGE);

如果图片上下颠倒，优先检查 stbi_set_flip_vertically_on_load(true) 和顶点 UV 的约定，不要把环绕模式当成坐标翻转工具。

---

六、纹理过滤：一个采样点对应哪些 texel？

纹理坐标是连续的浮点数，而纹理由离散的 texel【纹理像素】组成。过滤模式决定 OpenGL 如何根据采样坐标计算颜色。

1. 放大过滤：GL_TEXTURE_MAG_FILTER

纹理被放大时，只能在相邻 texel 之间选择：

// glTexParameteri：设置纹理参数（整数版本）
// 参数1：GL_TEXTURE_2D，指定当前操作的是2D纹理
// 参数2：GL_TEXTURE_MAG_FILTER，纹理放大过滤方式
//      放大：模型离相机很近，1个纹素(texel)覆盖多个屏幕像素，需要插值计算像素颜色
// 参数3：GL_LINEAR，使用双线性过滤（线性插值）
//      采样时取纹理坐标附近4个texel，加权平均得到最终颜色，画面平滑，无锯齿
glTexParameteri(GL_TEXTURE_2D,
                GL_TEXTURE_MAG_FILTER,
                GL_LINEAR);

常用值：

模式	结果
GL_NEAREST	选择最近的一个 texel，像素块明显
GL_LINEAR	对相邻 texel 做线性插值，画面更平滑

2. 缩小过滤：GL_TEXTURE_MIN_FILTER

纹理缩小时，一个屏幕像素可能覆盖大量 texel。OpenGL 需要使用更复杂的过滤方式：

// glTexParameteri：设置纹理参数（整数版本接口）
// 参数1：GL_TEXTURE_2D，表示当前配置的是2D纹理对象
// 参数2：GL_TEXTURE_MIN_FILTER，纹理缩小过滤模式
//      缩小：模型离相机较远，多个纹素(texel)映射到同一个屏幕像素，需要做采样合并
// 参数3：GL_LINEAR_MIPMAP_LINEAR，三线性过滤
//      第一步：在两个相邻层级的mipmap纹理内部，各自做双线性插值；
//      第二步：再对这两个mipmap层级的采样结果做一次线性插值；
//      效果：远距离贴图过渡平滑，减少闪烁，是质量较高的纹理缩小采样方案
glTexParameteri(GL_TEXTURE_2D,
                GL_TEXTURE_MIN_FILTER,
                GL_LINEAR_MIPMAP_LINEAR);

合法的常用组合如下：

Min Filter	使用 mipmap？	说明
GL_NEAREST	否	最近 texel
GL_LINEAR	否	线性插值
GL_NEAREST_MIPMAP_NEAREST	是	选最近 mip 层，再取最近 texel
GL_LINEAR_MIPMAP_NEAREST	是	选最近 mip 层，再线性过滤
GL_NEAREST_MIPMAP_LINEAR	是	在两层 mip 之间线性混合，层内最近过滤
GL_LINEAR_MIPMAP_LINEAR	是	trilinear filtering，层内和层间都线性

GL_TEXTURE_MAG_FILTER 不接受 mipmap 选项，因为放大时通常只使用基础层。使用 mipmap min filter 之前，必须定义完整的 mipmap 链，否则纹理可能不完整，采样结果也会不可用。

一个常见的平衡配置是：

// glTexParameteri：设置纹理参数（整数版本接口）
// 参数1：GL_TEXTURE_2D，表示当前配置的是2D纹理对象
// 参数2：GL_TEXTURE_MIN_FILTER，纹理缩小过滤模式
//      缩小场景：模型离相机较远，多个纹素(texel)映射到同一个屏幕像素，需要做采样合并
// 参数3：GL_LINEAR_MIPMAP_LINEAR，三线性过滤
//      第一步：在两个相邻层级的mipmap纹理内部，各自做双线性插值；
//      第二步：再对这两个mipmap层级的采样结果做一次线性插值；
//      效果：远距离贴图过渡平滑，减少闪烁，是质量较高的纹理缩小采样方案
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER,
                GL_LINEAR_MIPMAP_LINEAR);

// glTexParameteri：设置纹理参数（整数版本接口）
// 参数1：GL_TEXTURE_2D，表示当前配置的是2D纹理对象
// 参数2：GL_TEXTURE_MAG_FILTER，纹理放大过滤方式
//      放大场景：模型离相机很近，1个纹素(texel)覆盖多个屏幕像素，需要插值计算像素颜色
// 参数3：GL_LINEAR，使用双线性过滤
//      采样时取纹理坐标附近4个texel，加权平均得到最终颜色，画面平滑，无锯齿
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER,
                GL_LINEAR);

---

七、多层纹理：mipmap 不是"多张随便的图片"

1. mipmap level 的结构

mipmap 是同一张纹理的多个分辨率层级：

level 0: 1024 x 1024
level 1:  512 x  512
level 2:  256 x  256
level 3:  128 x  128
...
level n:    1 x    1

level 0 是原始纹理。每增加一个 level，宽度和高度通常减半。OpenGL 根据纹理在屏幕上的投影大小选择更合适的 level，减少远处物体采样大量高分辨率 texel 的成本，也降低闪烁。

2. 自动生成 mipmap

上传 level 0 后调用：

// glTexImage2D：向GPU上传2D纹理图像数据，分配纹理存储空间
// 参数1：GL_TEXTURE_2D，目标纹理类型为2D纹理
// 参数2：0，指定mipmap层级，0代表基础层级（原始最高分辨率贴图）
// 参数3：GL_RGBA8，GPU内部存储格式：RGBA每个通道占8bit，共32bit每texel
// 参数4：width，纹理图片宽度（纹素texel数量）
// 参数5：height，纹理图片高度（纹素texel数量）
// 参数6：0，边框宽度，OpenGL标准固定填0，不支持纹理边框
// 参数7：GL_RGBA，传入CPU内存像素数据的格式：按RGBA顺序排列
// 参数8：GL_UNSIGNED_BYTE，每个通道数据类型：无符号字节(0~255)
// 参数9：pixels，CPU端像素数据缓冲区指针；传NULL时只分配显存不填充数据
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA8,
              width, height, 0,
              GL_RGBA, GL_UNSIGNED_BYTE, pixels);

// glGenerateMipmap：基于刚刚上传的基础纹理，自动生成全套mipmap金字塔
// 会逐级缩小纹理分辨率，生成一层一层更小的纹理，用于远距离采样
// 注意：前面MIN_FILTER使用GL_LINEAR_MIPMAP_LINEAR时，必须调用此函数，否则渲染出错
glGenerateMipmap(GL_TEXTURE_2D);

glGenerateMipmap 根据基础层生成后续 mipmap levels。它生成的是同一纹理对象的不同 level，不会创建多个纹理对象。

3. 手动定义多层纹理

也可以手动为每层上传数据：

// glTexImage2D：向GPU上传2D纹理图像数据，分配对应mip层级的纹理存储空间
// 参数1：GL_TEXTURE_2D，目标纹理类型为2D纹理
// 参数2：0，指定当前上传的是mipmap层级0，也就是最高分辨率原始贴图
// 参数3：GL_RGBA8，GPU内部存储格式：R/G/B/A每个通道8bit，单个纹素texel共32bit
// 参数4：1024，纹理宽度，单位：纹素texel
// 参数5：1024，纹理高度，单位：纹素texel
// 参数6：0，纹理边框宽度，OpenGL规范固定填0，不支持纹理边框
// 参数7：GL_RGBA，CPU内存像素数据的通道排布顺序
// 参数8：GL_UNSIGNED_BYTE，每个通道数据类型：无符号字节，取值范围0~255
// 参数9：level0Pixels，CPU端mip level0像素数据缓冲区指针
glTexImage2D(GL_TEXTURE_2D, 0, GL_RGBA8,
              1024, 1024, 0,
              GL_RGBA, GL_UNSIGNED_BYTE, level0Pixels);

// glTexImage2D：上传mipmap层级1的纹理数据
// 参数2：1，mipmap层级1；分辨率是level0的1/2：512×512
glTexImage2D(GL_TEXTURE_2D, 1, GL_RGBA8,
              512, 512, 0,
              GL_RGBA, GL_UNSIGNED_BYTE, level1Pixels);

// glTexImage2D：上传mipmap层级2的纹理数据
// 参数2：2，mipmap层级2；分辨率是level1的1/2：256×256
glTexImage2D(GL_TEXTURE_2D, 2, GL_RGBA8,
              256, 256, 0,
              GL_RGBA, GL_UNSIGNED_BYTE, level2Pixels);

手动上传适合压缩纹理、特殊滤波或资源管线已经生成 mipmap 的情况。普通图片加载使用 glGenerateMipmap 更简单。

4. 多层纹理和纹理数组不是一回事

"mipmap level"与"texture array layer"经常被混淆：

概念	含义
Mipmap level	同一张图的不同分辨率层
Texture array layer	同一尺寸下的多张独立图层
sampler2D	采样二维纹理的某个 mip 层，由 LOD 选择
sampler2DArray	采样二维纹理数组，需要额外 layer 坐标

本文的 glGenerateMipmap 生成的是 mipmap levels，不是二维纹理数组。

---

八、纹理坐标与 Shader 采样

1. 顶点数据增加 UV

前面的位置和颜色每个顶点有 6 个 float；加入纹理坐标后，每个顶点可以包含 8 个 float：

const float vertices[] = {
    // position              // color            // uv
     0.0f,  0.6f, 0.0f,       1.0f, 0.2f, 0.2f,  0.5f, 1.0f,
    -0.6f, -0.5f, 0.0f,       0.2f, 1.0f, 0.2f,  0.0f, 0.0f,
     0.6f, -0.5f, 0.0f,       0.2f, 0.3f, 1.0f,  1.0f, 0.0f,
};

配置 UV 属性：

// glVertexAttribPointer：配置顶点属性数据的解析规则，告诉GPU如何从顶点缓冲区读取属性
// 参数1：2，顶点属性索引，对应shader里 layout(location = 2) 的属性
// 参数2：2，该属性每个顶点包含2个分量（这里是UV纹理坐标，u、v）
// 参数3：GL_FLOAT，每个分量的数据类型为浮点数float
// 参数4：GL_FALSE，是否归一化；false代表浮点数不做0~1范围归一化，直接原样读取
// 参数5：8 * sizeof(float)，步长(Stride)，一个完整顶点所有数据占用字节数；
//        本顶点结构一共8个float，例如：pos(2)+color(3)+uv(2)+... 总共8个float
// 参数6：reinterpret_cast<void*>(6 * sizeof(float))，数据偏移量(Offset)；
//        UV属性在每个顶点内，从第6个float之后开始，单位字节。前面6个float是别的顶点属性
glVertexAttribPointer(2, 2, GL_FLOAT, GL_FALSE,
                      8 * sizeof(float),
                      reinterpret_cast<void*>(6 * sizeof(float)));

// glEnableVertexAttribArray：启用索引为2的顶点属性通道
// 顶点属性默认关闭，必须启用，GPU才会从VBO读取该属性并传入着色器
glEnableVertexAttribArray(2);

2. 顶点 Shader 传递 UV

#version 330 core
// 声明GLSL版本为330，对应OpenGL 3.3核心配置文件（core profile）

// layout(location = N)：绑定顶点属性索引，和C++代码 glVertexAttribPointer 的第一个参数一一对应
// location = 0：索引0，接收顶点位置，vec3类型(x,y,z)
layout (location = 0) in vec3 aPosition;
// location = 1：索引1，接收顶点RGB颜色，vec3类型(r,g,b)
layout (location = 1) in vec3 aColor;
// location = 2：索引2，接收顶点UV纹理坐标，vec2类型(u,v)，对应C++端 location=2 的顶点属性
layout (location = 2) in vec2 aTexCoord;

// out：顶点着色器向外输出的变量，会进入光栅化阶段，在三角形内部自动插值，传递给片元着色器
out vec3 vertexColor;
// 输出插值用的顶点颜色
out vec2 texCoord;
// 输出插值用的纹理UV坐标

void main()
{
    // gl_Position：GLSL内建特殊输出变量，代表顶点在【裁剪空间】的齐次坐标，必须赋值
    // vec4(aPosition, 1.0)：把三维位置vec3扩展为齐次四维向量(x,y,z,w)，w分量设为1.0
    gl_Position = vec4(aPosition, 1.0);

    // 将输入的顶点颜色，原样输出给片元着色器；三角形内部片元会自动做颜色插值
    vertexColor = aColor;
    // 将输入的顶点UV坐标，原样输出给片元着色器；三角形内部片元会自动对UV插值，用于纹理采样
    texCoord = aTexCoord;
}

3. 片元 Shader 采样纹理

#version 330 core
// 声明GLSL版本为330，对应OpenGL 3.3核心模式

// in：接收来自顶点着色器经过光栅插值后的变量
in vec3 vertexColor;
// 插值后的顶点RGB颜色，由顶点着色器out vertexColor传入
in vec2 texCoord;
// 插值后的UV纹理坐标，由顶点着色器out texCoord传入，用于纹理采样

// uniform：全局着色器变量，由CPU在绘制前传入GPU，所有片元共用同一个值
uniform sampler2D diffuseTexture;
// 2D纹理采样器，用来绑定我们创建的2D纹理对象，调用texture函数读取纹素颜色
uniform float brightness;
// 亮度系数，用来整体缩放颜色明暗，CPU侧可以修改这个值控制画面亮度

// out：片元着色器最终输出颜色，RGBA，写入帧缓冲
out vec4 fragColor;

void main()
{
    // texture：纹理采样函数；参数1：采样器；参数2：UV坐标
    // 根据插值后的texCoord，从diffuseTexture纹理中采样得到texel颜色，返回vec4(RGBA)
    vec4 textureColor = texture(diffuseTexture, texCoord);

    // vertexColor * brightness：把插值顶点颜色乘以亮度系数，调节明暗
    // vec4(...,1.0)：把RGB转成RGBA，Alpha通道固定为1（不透明）
    // 纹理颜色 和 顶点颜色*亮度 相乘，得到最终片元颜色
    fragColor = textureColor * vec4(vertexColor * brightness, 1.0);
}

texture() 会使用 sampler 指向的纹理单元，并依据当前纹理对象的环绕、过滤和 mipmap 状态返回采样结果。

---

九、完整的纹理初始化与绘制片段

下面代码把加载图片、创建纹理、配置采样参数和绑定纹理单元串起来：

// 定义这个宏，才会编译 stb_image 的实现代码；必须放在#include <stb_image.h>之前
#define STB_IMAGE_IMPLEMENTATION
// stb_image：单头文件图像加载库，用于读取图片文件到CPU内存缓冲区
#include <stb_image.h>

/**
 * @brief 从图片文件创建OpenGL 2D纹理对象，自动生成mipmap
 * @param path 图片文件路径
 * @return 成功返回纹理对象ID；失败返回0
 */
static GLuint createTexture(const char* path)
{
    // width：图片宽度；height：图片高度；channels：图片原始通道数量(3=RGB，4=RGBA)
    int width = 0;
    int height = 0;
    int channels = 0;

    // stbi加载图片时，垂直翻转图片
    // 原因：图片文件原点在左上角；OpenGL纹理UV原点在左下角，不翻转图片会上下颠倒
    stbi_set_flip_vertically_on_load(true);

    // stbi_load：加载图像到内存
    // 参数1：文件路径
    // 参数2/3/4：输出宽、高、通道数
    // 参数5：强制通道数，填0代表保持图片原本通道
    unsigned char* pixels = stbi_load(
        path, &width, &height, &channels, 0);

    // 图片加载失败判断
    if (!pixels) {
        std::cerr << "Cannot load " << path << ": "
                  << stbi_failure_reason() << '\n';
        return 0;
    }

    GLenum format = 0;         // CPU端像素数据格式（传给glTexImage2D的第7个参数）
    GLenum internalFormat = 0; // GPU内部存储纹理格式（传给glTexImage2D的第3个参数）
    if (channels == 3) {
        format = GL_RGB;
        internalFormat = GL_RGB8; // GPU内部每个RGB通道8bit
    } else if (channels == 4) {
        format = GL_RGBA;
        internalFormat = GL_RGBA8; // GPU内部每个RGBA通道8bit
    } else {
        // 不支持其他通道（灰度图等），释放内存直接返回
        std::cerr << "Only RGB/RGBA images are supported in this example\n";
        stbi_image_free(pixels);
        return 0;
    }

    GLuint texture = 0;
    // glGenTextures：生成1个纹理对象ID，不会立刻分配显存
    glGenTextures(1, &texture);
    // glBindTexture：绑定该纹理为当前GL_TEXTURE_2D目标的活动纹理，后续纹理操作都作用在这个纹理上
    glBindTexture(GL_TEXTURE_2D, texture);

    // glPixelStorei：设置像素解包对齐；GL_UNPACK_ALIGNMENT=1，表示像素行按1字节对齐
    // 防止图片宽度不是4的倍数时，读取像素出现错位、花屏
    glPixelStorei(GL_UNPACK_ALIGNMENT, 1);

    // 设置纹理S方向（UV的u方向，水平）环绕模式：GL_REPEAT 重复平铺
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);
    // 设置纹理T方向（UV的v方向，垂直）环绕模式：GL_REPEAT 重复平铺
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);

    // 纹理缩小过滤：GL_LINEAR_MIPMAP_LINEAR 三线性过滤，远距离采样平滑，减少闪烁
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER,
                    GL_LINEAR_MIPMAP_LINEAR);
    // 纹理放大过滤：GL_LINEAR 双线性插值，放大贴图平滑无锯齿
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);

    // glTexImage2D：上传CPU内存像素数据到GPU显存，创建level0基础纹理
    glTexImage2D(GL_TEXTURE_2D, 0,
                 static_cast<GLint>(internalFormat),
                 width, height, 0,
                 format, GL_UNSIGNED_BYTE, pixels);

    // glGenerateMipmap：基于level0基础纹理，自动生成全套mipmap金字塔
    glGenerateMipmap(GL_TEXTURE_2D);

    // stbi_image_free：释放CPU端图片像素缓冲区，GPU显存已经保存纹理，CPU内存可以释放
    stbi_image_free(pixels);

    return texture;
}

// ========== 初始化阶段（程序启动只调用一次） ==========
// 加载图片并创建纹理对象，得到纹理ID
GLuint diffuseTexture = createTexture("assets/container.jpg");
// 获取shader中uniform变量 diffuseTexture 的位置索引
GLint diffuseLocation =
    glGetUniformLocation(program, "diffuseTexture");

// ========== 绘制循环内，每次绘制物体时调用 ==========
// 使用指定着色器程序
glUseProgram(program);

// glActiveTexture：激活纹理单元 GL_TEXTURE0（0号纹理单元）
// OpenGL默认至少支持16个纹理单元，采样器通过编号绑定到对应单元
glActiveTexture(GL_TEXTURE0);
// 将diffuseTexture纹理绑定到当前激活的纹理单元(GL_TEXTURE0)
glBindTexture(GL_TEXTURE_2D, diffuseTexture);
// 设置shader里面的sampler2D采样器diffuseTexture = 0，对应纹理单元0
glUniform1i(diffuseLocation, 0);

// 绑定顶点数组对象VAO（顶点属性+VBO+EBO状态）
glBindVertexArray(vao);
// 绘制三角形，使用索引缓冲，共3个索引，索引类型无符号int，偏移nullptr
glDrawElements(GL_TRIANGLES, 3, GL_UNSIGNED_INT, nullptr);

这段代码的顺序很重要：

1. 图片先由 stbi_load 解码到 CPU 内存；
2. glTexImage2D 把像素上传到当前纹理对象；
3. glGenerateMipmap 创建后续 mipmap levels；
4. 绘制前选择 GL_TEXTURE0 并绑定纹理对象；
5. sampler uniform 设置为 0，让 Shader 采样单元 0。

---

十、常见问题：黑色、倒置、边缘和闪烁

1. 纹理全黑

按这个顺序排查：

1. stbi_load 是否返回空指针？输出 stbi_failure_reason()；
2. glTexImage2D 的 format 是否和通道数一致？
3. 纹理是否绑定到正确的 GL_TEXTURE0？
4. sampler uniform 是否设置为正确的单元编号？
5. 是否在绘制前调用了 glUseProgram？
6. 纹理坐标是否落在预期范围？
7. Shader 是否成功编译和链接？

2. 图片上下颠倒

图片文件的原点通常在左上角，而 OpenGL 纹理坐标常按左下角理解：

stbi_set_flip_vertically_on_load(true);

也可以不翻转图片，改写 UV 的 v 坐标。两种方式选一种，不要同时处理两次。

3. RGB 图片出现错行或颜色异常

检查：

glPixelStorei(GL_UNPACK_ALIGNMENT, 1);

尤其是 RGB 图片宽度导致每行字节数不是 4 的倍数时，默认对齐会造成错行。

4. 使用 mipmap 过滤却没有生成 mipmap

如果设置：

glTexParameteri(GL_TEXTURE_2D,
                GL_TEXTURE_MIN_FILTER,
                GL_LINEAR_MIPMAP_LINEAR);

就必须在 level 0 上传后调用：

glGenerateMipmap(GL_TEXTURE_2D);

否则纹理对象缺少采样所需的 mipmap levels。

5. 纹理边缘出现奇怪颜色

检查 GL_TEXTURE_WRAP_S/T。UI 和精灵通常适合：

glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S,
                GL_CLAMP_TO_EDGE);
glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T,
                GL_CLAMP_TO_EDGE);

重复材质才使用 GL_REPEAT。

6. 两张纹理互相覆盖

常见错误是只调用了：

glBindTexture(GL_TEXTURE_2D, secondTexture);

却没有切换 glActiveTexture。绑定前必须明确选择单元：

glActiveTexture(GL_TEXTURE0);
glBindTexture(GL_TEXTURE_2D, firstTexture);
glActiveTexture(GL_TEXTURE1);
glBindTexture(GL_TEXTURE_2D, secondTexture);

---

十一、这一篇真正应该记住什么？

1. stb_image 只负责把文件解码到 CPU 内存；
2. glTexImage2D 把像素上传到纹理对象；
3. 纹理对象保存图像数据、采样参数和 mipmap levels；
4. 纹理单元是 Shader 访问纹理对象的槽位；
5. sampler2D 的 uniform 值是纹理单元编号，不是纹理对象编号；
6. GL_TEXTURE_WRAP_S/T 决定 UV 越界后的行为；
7. GL_TEXTURE_MAG_FILTER 处理放大，GL_TEXTURE_MIN_FILTER 处理缩小；
8. 使用 mipmap 过滤前必须生成或上传对应的 mipmap levels；
9. RGB 图片上传时要特别留意 GL_UNPACK_ALIGNMENT；
10. 图片上下方向要统一由 stbi_set_flip_vertically_on_load 或 UV 约定解决。

纹理的难点不是调用 glTexImage2D，而是分清"图片文件、CPU 像素数组、纹理对象、纹理单元、sampler uniform、纹理坐标"这六层对象。每一层都有自己的生命周期和绑定关系，渲染结果才会稳定。

---

官方资料与延伸阅读

• OpenGL 3.3 Core Profile Specification
• Khronos OpenGL Reference Pages
• glBindTexture Reference
• glTexImage2D Reference
• glTexParameter Reference
• glActiveTexture Reference
• glGenerateMipmap Reference
• stb_image 官方仓库

附录

// 定义该宏，才会编译 stb_image 的实现代码；必须放在#include <stb_image.h>之前
#define STB_IMAGE_IMPLEMENTATION
// stb_image：单头文件图像加载库，用于读取图片文件到CPU内存缓冲区
#include <stb_image.h>

// GLAD2头文件，必须放在GLFW头文件前面，防止系统自带OpenGL头文件冲突
#include <glad/gl.h>
// GLFW窗口库头文件，用于创建窗口、OpenGL上下文、处理窗口事件
#include <GLFW/glfw3.h>

// 标准输入输出库，用于控制台打印日志、错误信息
#include <iostream>

// GLM数学库，提供向量、矩阵类型，用于图形学坐标变换
#include <glm/glm.hpp>
// GLM矩阵变换工具，如平移、旋转、缩放、透视投影
#include <glm/gtc/matrix_transform.hpp>

// 匿名命名空间：内部函数仅在本cpp文件内可见，避免全局命名冲突
namespace {

/**
 * @brief GLFW全局错误回调函数，捕获GLFW内部产生的错误
 * @param code 错误码
 * @param description 错误的文本描述
 */
void glfwErrorCallback(int code, const char* description) {
    std::cerr << "GLFW error [" << code << "]: "
              << description << '\n';
}

/**
 * @brief 帧缓冲区尺寸变化回调函数
 *        当窗口被用户缩放时自动触发，用来同步OpenGL视口大小
 * @param window 触发事件的窗口句柄
 * @param width 帧缓冲区新宽度（像素，不是窗口逻辑坐标）
 * @param height 帧缓冲区新高度（像素，不是窗口逻辑坐标）
 */
void framebufferSizeCallback(GLFWwindow*, int width, int height) {
    // 设置OpenGL视口：定义渲染画面映射到窗口的像素区域
    // 参数：x起点，y起点，宽度，高度
    glViewport(0, 0, width, height);
}

/**
 * @brief 校验OpenGL上下文版本与类型，打印显卡OpenGL信息
 * @return true 上下文符合要求（>=3.3 Core）；false 版本/类型不满足
 */
bool checkOpenGLContext() {
    GLint major = 0;       // OpenGL主版本号
    GLint minor = 0;       // OpenGL次版本号
    GLint profileMask = 0; // Profile掩码，用来判断是Core/兼容模式

    // 获取OpenGL主版本号
    glGetIntegerv(GL_MAJOR_VERSION, &major);
    // 获取OpenGL次版本号
    glGetIntegerv(GL_MINOR_VERSION, &minor);
    // 获取上下文Profile掩码
    glGetIntegerv(GL_CONTEXT_PROFILE_MASK, &profileMask);

    // 判断版本是否 >=3.3
    const bool versionOK = major > 3 || (major == 3 && minor >= 3);
    // 判断是否是Core核心模式上下文
    const bool coreOK = (profileMask & GL_CONTEXT_CORE_PROFILE_BIT) != 0;

    // 打印显卡OpenGL信息
    // glGetString返回const GLubyte*，reinterpret_cast将其重新解释为char字符串指针
    std::cout << "OpenGL version: "
              << reinterpret_cast<const char*>(glGetString(GL_VERSION))
              << '\n';
    std::cout << "OpenGL vendor: "
              << reinterpret_cast<const char*>(glGetString(GL_VENDOR))
              << '\n';
    std::cout << "OpenGL renderer: "
              << reinterpret_cast<const char*>(glGetString(GL_RENDERER))
              << '\n';
    std::cout << "GLSL version: "
              << reinterpret_cast<const char*>(
                     glGetString(GL_SHADING_LANGUAGE_VERSION))
              << '\n';
    std::cout << "Context profile: "
              << (coreOK ? "Core" : "Unknown/Compatibility") << '\n';

    // 版本校验失败
    if (!versionOK) {
        std::cerr << "OpenGL 3.3 or newer is required.\n";
        return false;
    }

    // 不是Core核心模式
    if (!coreOK) {
        std::cerr << "An OpenGL Core Profile context is required.\n";
        return false;
    }

    return true;
}

/**
 * @brief 编译单个着色器对象
 * @param type 着色器类型：GL_VERTEX_SHADER顶点着色器 / GL_FRAGMENT_SHADER片元着色器
 * @param source GLSL源码字符串
 * @return 成功返回着色器对象ID，失败返回0
 */
static GLuint compileShader(GLenum type, const char* source) {
    // 创建着色器对象，返回着色器名称ID
    const GLuint shader = glCreateShader(type);
    // 将 GLSL 源码挂载到 shader 对象上
    glShaderSource(shader, 1, &source, nullptr);
    // 驱动编译着色器源码
    glCompileShader(shader);

    GLint success = GL_FALSE;
    // 获取编译状态
    glGetShaderiv(shader, GL_COMPILE_STATUS, &success);
    if (!success) {
        GLint logLength = 0;
        glGetShaderiv(shader, GL_INFO_LOG_LENGTH, &logLength);
        // 分配字符串缓冲区存放编译日志
        std::string log(static_cast<std::size_t>(logLength), '\0');
        glGetShaderInfoLog(shader, logLength, nullptr, log.data());
        std::cerr << "Shader compilation failed:\n" << log << '\n';
        // 编译失败，删除着色器对象，释放GPU资源
        glDeleteShader(shader);
        return 0;
    }
    return shader;
}

/**
 * @brief 创建着色器程序：编译顶点、片元着色器，并且链接为完整程序
 * @return 成功返回program程序ID，失败返回0
 */
static GLuint createProgram() {
    // 顶点着色器源码：330 core
    // layout(location=0) 接收顶点坐标；layout(location=1)接收顶点颜色
    // out变量vertexColor传递颜色给片元着色器
    constexpr const char* vertexSource = R"GLSL(
        #version 330 core
        layout (location = 0) in vec3 aPosition;
        layout (location = 1) in vec3 aColor;
        layout (location = 2) in vec2 aTexCoord;

        out vec3 vertexColor;
        out vec2 texCoord;

        void main()
        {
            gl_Position = vec4(aPosition, 1.0);
            vertexColor = aColor;
            texCoord = aTexCoord;
        }
    )GLSL";

    // 片元着色器源码：接收顶点着色器插值后的颜色与UV，采样纹理并输出像素颜色
    constexpr const char* fragmentSource = R"GLSL(
        #version 330 core

        in vec3 vertexColor;
        in vec2 texCoord;

        uniform sampler2D diffuseTexture;
        uniform float brightness;

        out vec4 fragColor;

        void main()
        {
            vec4 textureColor = texture(diffuseTexture, texCoord);

            fragColor = textureColor * vec4(vertexColor * brightness, 1.0);
        }

    )GLSL";

    // 编译顶点着色器
    const GLuint vertexShader = compileShader(GL_VERTEX_SHADER, vertexSource);
    // 编译片元着色器
    const GLuint fragmentShader = compileShader(GL_FRAGMENT_SHADER, fragmentSource);
    // 如果任意着色器编译失败，直接返回0
    if (vertexShader == 0 || fragmentShader == 0) return 0;

    // 创建着色器程序对象
    const GLuint program = glCreateProgram();
    // 将编译好的着色器附加到程序对象上
    glAttachShader(program, vertexShader);
    glAttachShader(program, fragmentShader);
    // 链接程序：将多个着色器合并，校验输入输出变量匹配
    glLinkProgram(program);

    GLint success = GL_FALSE;
    glGetProgramiv(program, GL_LINK_STATUS, &success);
    if (!success) {
        GLint logLength = 0;
        glGetProgramiv(program, GL_INFO_LOG_LENGTH, &logLength);
        std::string log(static_cast<std::size_t>(logLength), '\0');
        glGetProgramInfoLog(program, logLength, nullptr, log.data());
        std::cerr << "Program link failed:\n" << log << '\n';
        glDeleteProgram(program);
        return 0;
    }
    // 链接成功后，着色器对象已经挂载进program，可以删除释放资源
    glDeleteShader(vertexShader);
    glDeleteShader(fragmentShader);
    return program;
}

/**
 * @brief 使用stb_image加载图片，创建OpenGL 2D纹理，自动生成Mipmap
 * @param path 图片文件路径
 * @return 成功返回纹理ID，失败返回0
 */
static GLuint createTexture(const char* path) {
    int width = 0, height = 0, channels = 0;
    // stbi加载图片时垂直翻转图片，匹配OpenGL UV原点在左下角的规则
    stbi_set_flip_vertically_on_load(true);
    // 加载图像到CPU内存
    unsigned char* pixels = stbi_load(
        path, &width, &height, &channels, 0);
    if (!pixels) {
        std::cerr << "Cannot load: " << path << ": "
            << stbi_failure_reason() << '\n';
        return 0;
    }

    GLenum format = 0;         // CPU内存像素数据格式
    GLenum internalFormat = 0;// GPU显存内部存储格式
    if (channels == 3) {
        format = GL_RGB;
        internalFormat = GL_RGB8;
    } else if (channels == 4) {
        format = GL_RGBA;
        internalFormat = GL_RGBA8;
    } else {
        std::cerr << "Only RGB/RGBA images are supported in this example\n";
        stbi_image_free(pixels);
        return 0;
    }

    GLuint texture = 0;
    // 生成1个纹理对象ID
    glGenTextures(1, &texture);
    // 绑定为当前2D纹理，后续纹理参数操作作用于该纹理
    glBindTexture(GL_TEXTURE_2D, texture);
    // 设置像素解包对齐，防止图片宽度非4倍数时像素错位花屏
    glPixelStorei(GL_UNPACK_ALIGNMENT, 1);

    // S方向（u水平）环绕模式：重复平铺
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_S, GL_REPEAT);
    // T方向（v垂直）环绕模式：重复平铺
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_WRAP_T, GL_REPEAT);

    // 缩小过滤：三线性过滤GL_LINEAR_MIPMAP_LINEAR，远距离平滑，减少闪烁
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MIN_FILTER, GL_LINEAR_MIPMAP_LINEAR);
    // 放大过滤：双线性GL_LINEAR，放大贴图平滑无锯齿
    glTexParameteri(GL_TEXTURE_2D, GL_TEXTURE_MAG_FILTER, GL_LINEAR);

    // 上传 CPU 内存像素数据到 GPU 显存，创建 level0 基础纹理
    glTexImage2D(GL_TEXTURE_2D, 0,
                static_cast<GLint>(internalFormat),
                width, height, 0,
                format, GL_UNSIGNED_BYTE, pixels);

    // 自动生成整套Mipmap金字塔
    glGenerateMipmap(GL_TEXTURE_2D);
    // 释放CPU端图片内存，显存已经保存纹理
    stbi_image_free(pixels);
    return texture;
}

} // namespace

int main() {

    // 注册GLFW全局错误回调，GLFW发生任何错误都会调用这个函数
    glfwSetErrorCallback(glfwErrorCallback);

    // 初始化GLFW库
    if (!glfwInit()) {
        std::cerr << "glfwInit failed.\n";
        return 1;
    }

    // ========== 配置OpenGL上下文提示（必须在创建窗口之前执行） ==========
    // 指定OpenGL主版本3
    glfwWindowHint(GLFW_CONTEXT_VERSION_MAJOR, 3);
    // 指定OpenGL次版本3，即3.3
    glfwWindowHint(GLFW_CONTEXT_VERSION_MINOR, 3);
    // 指定使用Core核心模式，废弃旧版固定管线API
    glfwWindowHint(GLFW_OPENGL_PROFILE, GLFW_OPENGL_CORE_PROFILE);

#ifdef __APPLE__
    // macOS平台强制要求：Core上下文必须开启向前兼容模式，移除废弃API
    glfwWindowHint(GLFW_OPENGL_FORWARD_COMPAT, GLFW_TRUE);
#endif

    // 创建窗口与OpenGL上下文
    // 参数：宽，高，窗口标题，全屏模式（null=窗口化），共享上下文（null=不共享）
    GLFWwindow* window = glfwCreateWindow(
        960, 540, "OpenGL Texture", nullptr, nullptr);

    // 窗口创建失败处理
    if (!window) {
        std::cerr << "glfwCreateWindow failed.\n";
        glfwTerminate(); // 销毁GLFW资源，退出
        return 1;
    }

    /////////////////////////////////////////////////////////////////

    // 将当前窗口的OpenGL上下文设置为【当前上下文】
    // 重要：OpenGL函数必须在存在当前上下文之后，才能查询加载
    glfwMakeContextCurrent(window);

    // GLAD2加载OpenGL函数指针
    // 传入glfwGetProcAddress作为查询函数，GLAD内部循环调用它获取所有OpenGL函数地址
    const int gladVersion = gladLoadGL(
        reinterpret_cast<GLADloadfunc>(glfwGetProcAddress));
    if (gladVersion == 0) {
        std::cerr << "gladLoadGL failed.\n";
        glfwDestroyWindow(window);
        glfwTerminate();
        return 1;
    }

    // 校验OpenGL上下文版本，打印显卡信息
    if (!checkOpenGLContext()) {
        glfwDestroyWindow(window);
        glfwTerminate();
        return 1;
    }

    // 获取窗口对应的帧缓冲区实际像素大小（Mac视网膜屏窗口逻辑尺寸≠像素尺寸）
    int framebufferWidth = 0;
    int framebufferHeight = 0;
    glfwGetFramebufferSize(window, &framebufferWidth, &framebufferHeight);
    // 初始化视口，匹配帧缓冲大小
    glViewport(0, 0, framebufferWidth, framebufferHeight);
    // 注册窗口大小变化回调函数
    glfwSetFramebufferSizeCallback(window, framebufferSizeCallback);

    // 垂直同步开关：1=开启，帧率锁定显示器刷新率；0=关闭，不限制帧率
    glfwSwapInterval(1);

    /////////////////////////////////////////////////////////////////

    // 创建着色器程序
    const GLuint program = createProgram();
    if (program == 0) {
        std::cerr << "CreateProgram failed.\n";
        glfwDestroyWindow(window);
        glfwTerminate();
        return 1;
    }

    /////////////////////////////////////////////////////////////////

    // 顶点数组：每8个float为1个顶点
    // 格式：position(x,y,z)  color(r,g,b)  uv(u,v)
    const float vertices[] = {
        // position              // color            // uv
        0.0f,  0.6f, 0.0f,       1.0f, 0.2f, 0.2f,  0.5f, 1.0f,
       -0.6f, -0.5f, 0.0f,       0.2f, 1.0f, 0.2f,  0.0f, 0.0f,
        0.6f, -0.5f, 0.0f,       0.2f, 0.3f, 1.0f,  1.0f, 0.0f,
    };
    // 索引数组：3个索引，构成1个三角形，索引对应vertices里顶点序号
    const unsigned int indices[] = {0, 1, 2};

    // VAO顶点数组对象，VBO顶点缓冲对象，EBO索引缓冲对象
    GLuint vao = 0, vbo = 0, ebo = 0;
    glGenVertexArrays(1, &vao);
    glGenBuffers(1, &vbo);
    glGenBuffers(1, &ebo);
    if (!vao || !vbo || !ebo) {
        std::cerr << "glGenVertexArrays failed.\n";
        glDeleteVertexArrays(1, &vao);
        glDeleteBuffers(1, &vbo);
        glDeleteBuffers(1, &ebo);
        glDeleteProgram(program);
        glfwDestroyWindow(window);
        glfwTerminate();
        return 1;
    }
    // 绑定VAO，后续顶点属性配置会存入VAO状态
    glBindVertexArray(vao);
    // 绑定VBO到ARRAY_BUFFER目标
    glBindBuffer(GL_ARRAY_BUFFER, vbo);
    // 将顶点数据上传到VBO显存；GL_STATIC_DRAW表示数据很少修改，GPU优化
    glBufferData(GL_ARRAY_BUFFER, sizeof(vertices), vertices, GL_STATIC_DRAW);
    // 绑定EBO到ELEMENT_ARRAY_BUFFER索引缓冲目标
    glBindBuffer(GL_ELEMENT_ARRAY_BUFFER, ebo);
    // 将索引数据上传EBO显存
    glBufferData(GL_ELEMENT_ARRAY_BUFFER, sizeof(indices), indices, GL_STATIC_DRAW);

    // 加载图片，创建纹理
    GLuint diffuseTexture = createTexture("./assets/container.jpg");
    GLuint diffuseLocation = glGetUniformLocation(program, "diffuseTexture");

    // 配置location=0：顶点位置属性，3个float，步长8*float，偏移0字节
    glVertexAttribPointer(0, 3, GL_FLOAT, GL_FALSE, 8 * sizeof(float), reinterpret_cast<void*>(0));
    glEnableVertexAttribArray(0);
    // 配置location=1：顶点颜色属性，3个float，偏移3*sizeof(float)
    glVertexAttribPointer(1, 3, GL_FLOAT, GL_FALSE, 8 * sizeof(float), reinterpret_cast<void*>(sizeof(float) * 3));
    glEnableVertexAttribArray(1);
    // 配置location=2：UV纹理坐标属性，2个float，偏移6*sizeof(float)
    glVertexAttribPointer(2, 2, GL_FLOAT, GL_FALSE, 8 * sizeof(float), reinterpret_cast<void*>(sizeof(float) * 6));
    glEnableVertexAttribArray(2);

    // 解绑VAO、VBO，防止意外修改
    glBindVertexArray(0);
    glBindBuffer(GL_ARRAY_BUFFER, 0);


    // ========== 主渲染循环 ==========
    // glfwWindowShouldClose 判断窗口是否收到关闭信号（点击右上角关闭按钮）
    while (!glfwWindowShouldClose(window)) {
        // 设置清屏颜色：RGBA，深蓝灰色
        glClearColor(0.08f, 0.12f, 0.20f, 1.0f);
        // 清除颜色缓冲区
        glClear(GL_COLOR_BUFFER_BIT);

        // 使用着色器程序
        glUseProgram(program);
        // 绑定VAO，读取顶点配置
        glBindVertexArray(vao);
        // 激活0号纹理单元
        glActiveTexture(GL_TEXTURE0);
        // 将纹理绑定到当前激活的纹理单元
        glBindTexture(GL_TEXTURE_2D, diffuseTexture);
        // 设置shader采样器diffuseTexture = 0，对应0号纹理单元
        glUniform1i(diffuseLocation, 0);

        // 获取brightness这个uniform变量在shader中的位置
        int brightnessLocation = glGetUniformLocation(program, "brightness");
        // 用sin函数随时间动态变化亮度，范围0.3 ~ 1.0
        const float brightness =
            0.65f + 0.35f * static_cast<float>(std::sin(glfwGetTime()));
        // 将亮度值传给shader的uniform变量
        glUniform1f(brightnessLocation, brightness);

        // 使用索引缓冲绘制三角形，共3个索引
        glDrawElements(GL_TRIANGLES, 3, GL_UNSIGNED_INT, nullptr);


        // 双缓冲机制：交换前后缓冲区，把后台绘制好的画面提交到屏幕显示
        glfwSwapBuffers(window);
        // 轮询处理窗口事件：鼠标、键盘、窗口缩放、关闭事件等
        glfwPollEvents();
    }

    // 程序退出前，释放GPU资源
    glDeleteVertexArrays(1, &vao);
    glDeleteBuffers(1, &vbo);
    glDeleteBuffers(1, &ebo);
    glDeleteProgram(program);
    // 销毁窗口，终止GLFW
    glfwDestroyWindow(window);
    glfwTerminate();
    return 0;
}
