DMA中断机制、NVIC 联动与配置实战
1. DMA 中断
1.1 回答上一章的遗留问题
上一章结尾问：
"CPU 怎么知道 DMA 把数据搬迁完毕了？DMA 又怎么告诉 CPU，让 CPU 介入做后续数据处理？"
直接回答：
- DMA（核心是通道）控制器，本质也是一个 MCU 片上外设，和串口、SPI、I2C 一样；
- 既然其他外设能向 CPU 发送中断，DMA 也能；
- 当 DMA 搬迁完毕数据，会通过中断的方式通知 CPU，进而让 CPU 进行中断处理；在中断处理函数内部，就可以进一步处理数据了（打印、保存、计算、启动下一批传输......）。
扩展理解：
为什么用中断而不是 CPU 轮询？****------中断是"事件驱动"：搬完了才通知，CPU 平时不用操心；轮询则是 CPU 反复去查"搬完没"，白白消耗 CPU。
这正好延续了 DMA 的设计哲学：把 CPU 从等待和搬运中彻底解放出来。
1.2 中断使能位：TCIE、HTIE、TEIE（在 DMA_CCRx 中）
既然数据搬迁工作以通道为主体，那么每一个通道一定会有对应的配置信息来支持产生中断------这个寄存器就是之前反复提到的 DMA_CCRx（偏移地址
0x08 + 20 × (通道编号 - 1)，复位值 0x0000 0000）。其中与中断有关的三个位（课件中红色标注区域）：
位 名称 英文全称 触发时机 典型用途 位 3 TEIE Transfer error interrupt enable 传输过程中发生总线错误或配置冲突 异常捕获和处理， 避免程序卡死 位 2 HTIE Half transfer interrupt enable 数据传输量达到预设总额的一半 半批数据先处理， 与 DMA 搬运并行 位 1 TCIE Transfer complete interrupt enable 该通道所有数据传输完成 通知 CPU："我已搬完，你可以处理了"（最常用） 逐条解读：
- TCIE（传输完成中断**）：很好理解，就是当该通道的所有数据传输完成时触发------通知 CPU"我已经搬迁完毕数据了，你可以处理了"；**
- HTIE（半传输中断）****：当数据传输量达到预设总额的一半时触发中断；
- TEIE（传输错误中断）****：当传输过程中发生总线错误或配置冲突时触发，主要是为了进行异常捕获和处理，避免程序卡死。
重要结论：
该寄存器每一个通道都有，所以每一个通道都可以独立配置、独立向 CPU 发送中断。（再次印证：DMA 中断以通道为载体。）
1.3 为什么会存在半传输中断？（了解）
原因：实现数据传输与数据处理的并行，消除等待时间。
- 在只有"传输完成中断（TC）"的情况下，CPU 必须等整块数据搬运完才能开始工作；
- 但如果有了 HT 半传输中断，就可以先传输一半数据，然后让 CPU 介入数据处理，同时 DMA 在继续搬运后半部分数据------这样数据处理和数据搬迁在逻辑上就并行进行了。
两种工作方式对比：

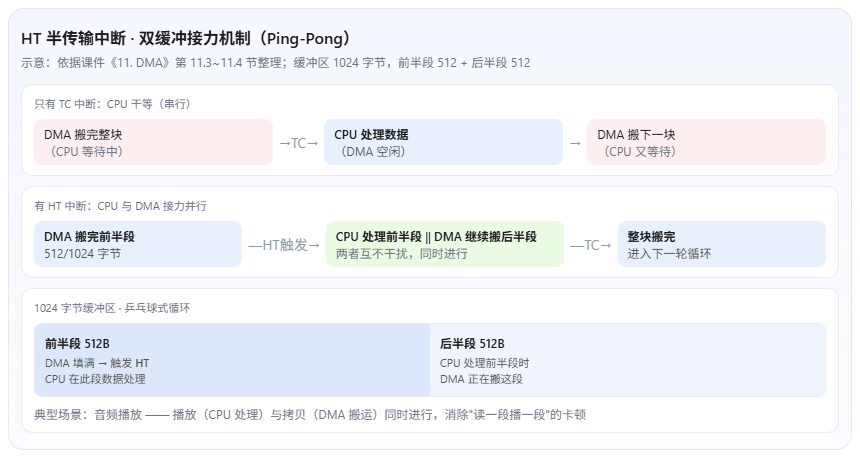

方式 时序 只有 TC （串行） DMA 数据搬运完 ---TC→ CPU 处理数据 ---→ DMA 数据搬运完 ---TC→ CPU 处理数据 ......（CPU 大量时间在"干等"） 有 HT （并行） DMA 搬一半 ---HT→ CPU 处理前半段 ‖ DMA 继续搬后半段 ---TC→ 搬一半 ---HT→ ......（CPU 与 DMA 接力赛） 1.4 双缓冲（Ping-Pong Buffering）：HT 最经典的应用
场景设定：假设你有一个 1024 字节的缓冲区：
- 前 512 字节（前半段）：当 DMA 填充完这部分时，触发 HT 中断；
- 后 512 字节（后半段）：此时 DMA 不会停止，它继续向后半段搬运数据；
- 此时：CPU 在中断处理函数里开始处理前半段的数据，而 DMA 正在后台搬运后半段的数据。两者互不干扰，像"接力赛"一样循环往复。
为什么叫"Ping-Pong"？------CPU 和 DMA 就像打乒乓球：DMA 把球（前半段数据）打给 CPU（触发 HT），CPU 接球处理时 DMA 已经把下一个球（后半段数据）准备好了，如此往复，任何时刻都不空转。
✨核心场景：音频处理。
如果"读取完音频 → 播放 → 再读取 → 再播放"，中间会产生等待，出现音频卡顿；采用 HT 中断方式，可以让播放音频和拷贝音频同时进行，有效解决卡顿问题。
这个方案后续在相关项目中会体现，此处不是目前重点。
1.5 DMA 通道触发中断的完整路径（与 NVIC 联动）

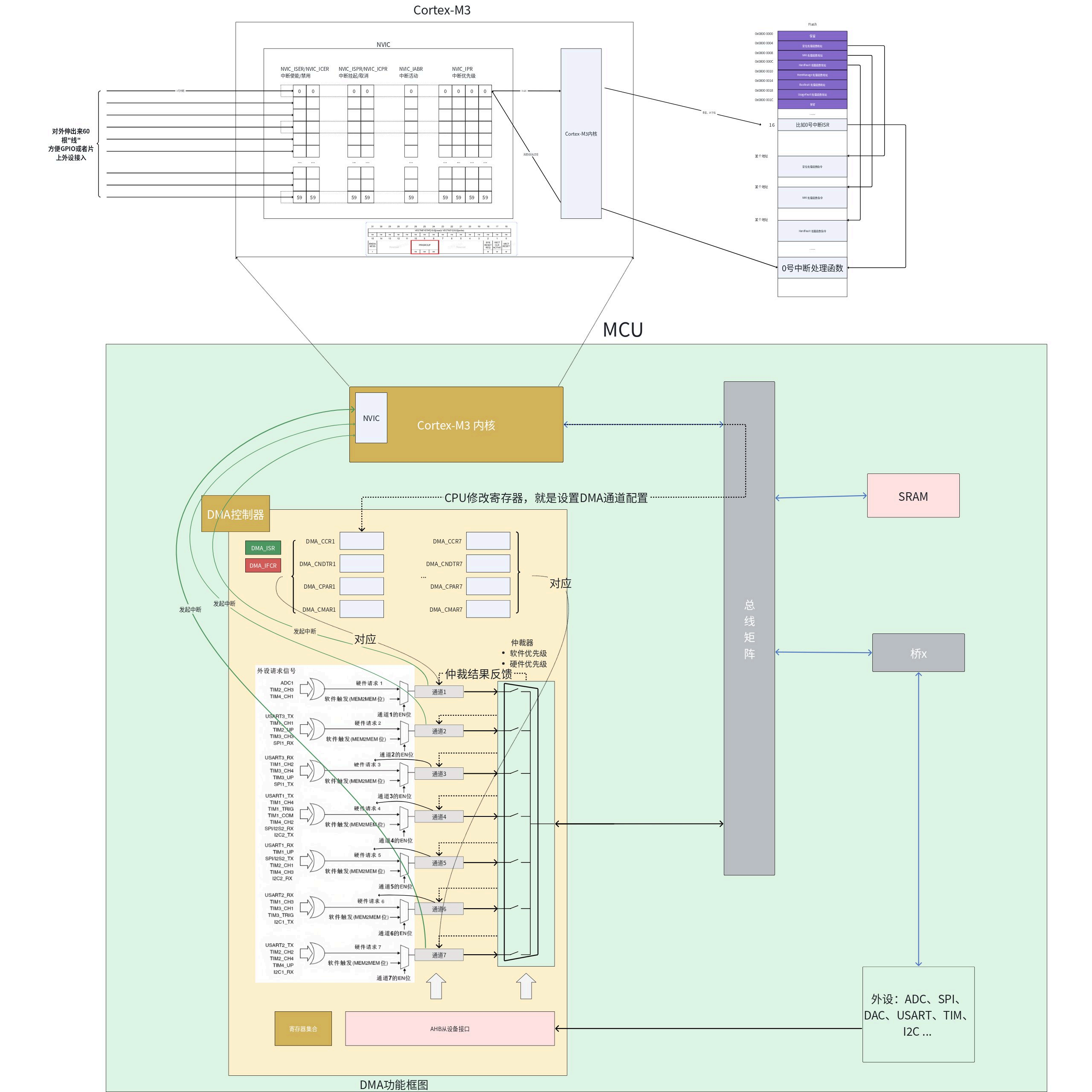

先看一张图理解整体架构（课件"最后一张图"）：
cppCortex-M3 内核 ←→ NVIC（嵌套向量中断控制器） ├─ 6 个中断优先级寄存器 └─ 所有中断源/外部中断源的开关控制 ↑ 中断结果反馈 DMA 控制器 ├─ DMA_CCR / DMA_CNDTR / DMA_CPAR / DMA_CMAR（寄存器组） ├─ 通道中断（软件使能 / 硬件使能） └─ 仲裁器（软件优先级 / 硬件优先级）、控制逻辑、外设通信接口
- CPU 修改寄存器 = 设置 DMA 通道配置（这是程序员做的事）；
- 通道产生中断后，中断结果反馈给 NVIC；
- NVIC 根据中断向量表找到对应的中断处理函数，CPU 跳转执行。
1.6 中断向量编号（stm32f10x.h 的 IRQn_Type 枚举）
Cortex-M3 内核异常（负数编号）：NonMaskableInt_IRQn = -14、HardFault_IRQn = -13、MemoryManagement_IRQn = -12、BusFault_IRQn = -11、UsageFault_IRQn = -10、SVCall_IRQn = -5、DebugMonitor_IRQn = -4、PendSV_IRQn = -2、SysTick_IRQn = -1。
STM32 外设中断（正数编号），其中 DMA 相关：
中断名 编号 说明 DMA1_Channel1_IRQn 11 DMA1 通道 1 全局中断 DMA1_Channel2_IRQn 12 DMA1 通道 2 全局中断 DMA1_Channel3_IRQn 13 DMA1 通道 3 全局中断 DMA1_Channel4_IRQn 14 DMA1 通道 4 全局中断 DMA1_Channel5_IRQn 15 DMA1 通道 5 全局中断 DMA1_Channel6_IRQn 16 DMA1 通道 6 全局中断 DMA1_Channel7_IRQn 17 DMA1 通道 7 全局中断 DMA2_Channel1_IRQn 56 DMA2 通道 1 全局中断 DMA2_Channel2_IRQn 57 DMA2 通道 2 全局中断 DMA2_Channel3_IRQn 58 DMA2 通道 3 全局中断 DMA2_Channel4_5_IRQn 59 DMA2 通道 4 和通道 5 全局中断（共用） 观察规律：
DMA1 每个通道独占一条中断线（11~17），所以在 DMA1 的中断处理函数里，理论上只用关心"自己这个通道"的事件；而 DMA2 通道 4、5 共用一个中断号，需要在处理函数里再区分是哪个通道。
✨核心结论：
DMA 中断的配置和产生，是以通道 Channel 为载体的------这点在后续代码中会有非常强烈的体现。
1.7 最后的问题：CPU 怎么区分是"哪种中断"？
现在 DMA 特定通道已经能配置并完成数据搬迁，也能通过中断通知 CPU 某个通道产生了中断。
但还剩最后一组问题：
CPU 确实能收到某一个通道发来的中断，但是，CPU 怎么区分是"传输完毕（TC）""传输一半（HT）"还是"传送出错（TE）"呢？
朴素的思考：
你一个通道也就一根中断线连接到 CPU 内的 NVIC，最多传递一个高低电平或者电脉冲，告诉 CPU"有中断了"。
太多种类的信息传递不了------如果要传递，这不就成了通信，还得再定个协议什么的。
那么，怎么办呢？
引入 DMA 控制器内部倒数第二个寄存器：DMA_ISR（中断状态寄存器），
以及最后一个寄存器：DMA_IFCR（中断标志清除寄存器）。

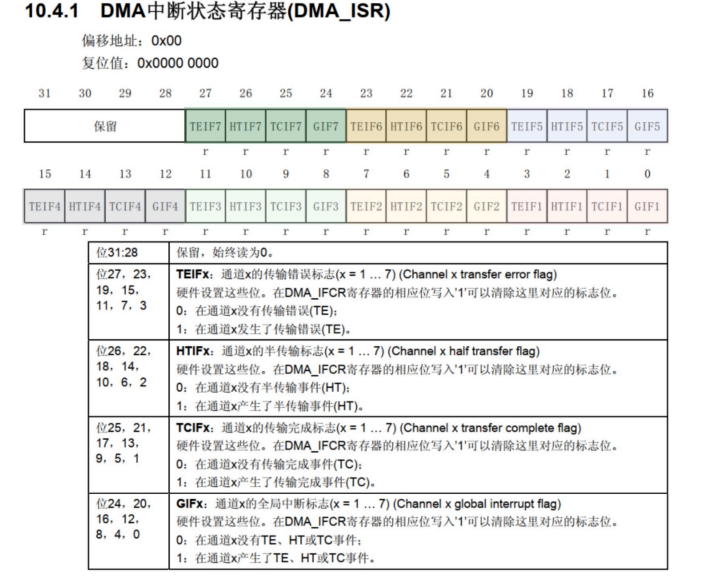

2. DMA_ISR：DMA 中断状态寄存器
- 偏移地址：0x00；复位值：0x0000 0000；只读（各位属性为 r）。
位布局（每通道 4 个标志，共 7 通道）：
通道 传输错误标志 半传输标志 传输完成标志 全局中断标志 通道 7 TEIF7（位27） HTIF7（位26） TCIF7（位25） GIF7（位24） 通道 6 TEIF6（位23） HTIF6（位22） TCIF6（位21） GIF6（位20） 通道 5 TEIF5（位19） HTIF5（位18） TCIF5（位17） GIF5（位16） 通道 4 TEIF4（位15） HTIF4（位14） TCIF4（位13） GIF4（位12） 通道 3 TEIF3（位11） HTIF3（位10） TCIF3（位9） GIF3（位8） 通道 2 TEIF2（位7） HTIF2（位6） TCIF2（位5） GIF2（位4） 通道 1 TEIF1（位3） HTIF1（位2） TCIF1（位1） GIF1（位0） 4 个标志位的含义：
标志 x 的含义 整体含义 TEIFx 通道号 是否发生了 DMA 数据搬迁错误（TE） HTIFx 通道号 是否发生了 DMA 数据半传输完成（HT） TCIFx 通道号 是否发生了 DMA 数据全部传输完成（TC） GIFx 通道号 是否产生了上述任意事件（TE、HT 或 TC）
- 这些位由硬件设置；
- 清除方式：在 DMA_IFCR 寄存器的相应位写入 '1'。
2.1 最重要的机制：硬件自动置位
一旦特定通道产生中断，除了给 CPU 发送中断通知之外，DMA 硬件还会自动（自动，自动，自动）设置 DMA_ISR 寄存器中特定的位。
举例：通道 5 发生了 TC，那么对应位的状态为：
TEIF5 = 0（没有传输错误） HTIF5 = 0（没有半传输事件） TCIF5 = 1（传输完成！） GIF5 = 1（有事件发生）逻辑闭环：
CPU 一旦收到中断 → 回过头检测 DMA_ISR 寄存器 → 即可明确"是哪一个通道、产生了什么中断" → 再进行软件处理。至此，DMA 理解的逻辑闭环完成了。
顺带一提：
这些中断标志位是只读的，不能手动直接清 0**。**
如果处理完了，要清除对应的中断信息，就需要设置最后一个寄存器 DMA_IFCR，来达到清除 DMA_ISR 的目的。

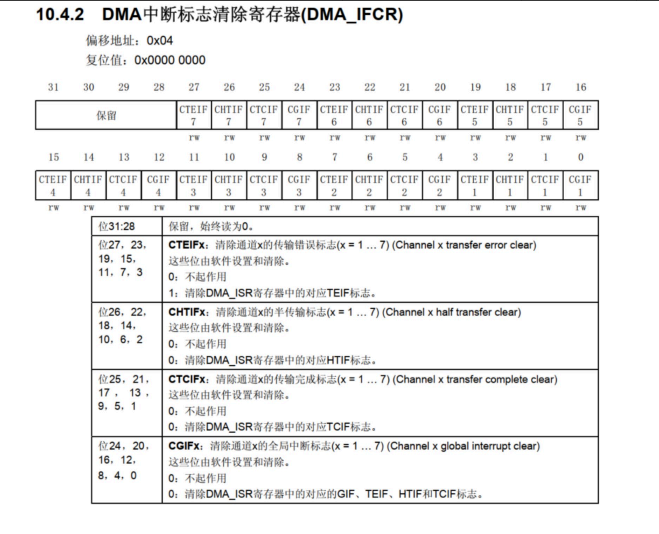

2.2 DMA_IFCR：DMA 中断标志清除寄存器
- 偏移地址：0x04；复位值：0x0000 0000。
位布局（与 DMA_ISR 一一对应，写 1 清除）：
清除位 对应标志 作用 CTEIFx （位27,23,19,15,11,7,3） TEIFx 1 = 清除 DMA_ISR 中的 TEIF 标志 CHTIFx （位26,22,18,14,10,6,2） HTIFx 1 = 清除 DMA_ISR 中的 HTIF 标志 CTCIFx （位25,21,17,13,9,5,1） TCIFx 1 = 清除 DMA_ISR 中的 TCIF 标志 CGIFx （位24,20,16,12,8,4,0） GIFx （含全部） 1 = 清除 DMA_ISR 中的 GIF、TEIF、HTIF 和 TCIF 标志
- 这些位由软件设置和清除；0 = 不起作用。
例子（理解清除逻辑）：
你把你们村里的小朋友打了，小朋友要收拾你，但不直接找你（因为打不过），ta 会去找你妈，让你妈收拾你------就这个逻辑。
解读：
DMA 不直接"打断" CPU 的每一步（就像小朋友不直接找你打架），而是通过 ISR 标志位"告状"给中断系统（找你妈），CPU 在中断里"收拾"（处理）完之后，再通过 IFCR 把"状纸"（标志位）撕掉------处理完必须清标志，否则下次中断无法正确区分新事件。
2.3 关于 HAL 库
关于这些寄存器的设置和清除工作，后续有 HAL 库自动为我们完成。
我们后续阅读源码的时候，反向查看文档再来细说。
（例如 HAL 库的
HAL_DMA_IRQHandler会自动读取 ISR、判断 TC/HT/TE、调用对应回调函数并清除标志。）2.4 一张图看懂完整链路
核心链路：
bash通道产生事件(TC/HT/TE) → DMA 硬件自动置位 DMA_ISR 对应标志位 → 通过中断线通知 NVIC → CPU 响应，进入对应通道的 NVIC 中断处理函数 → 读 DMA_ISR：区分是哪个通道、哪种事件 → 软件处理数据 → 写 DMA_IFCR 对应位清除标志 → 返回主程序
3. 配置案例
3.1 案例 1：配置 DMA（串口 DMA 接收）
使用 USART1 的 DMA 模式进行数据接收的配置示例：

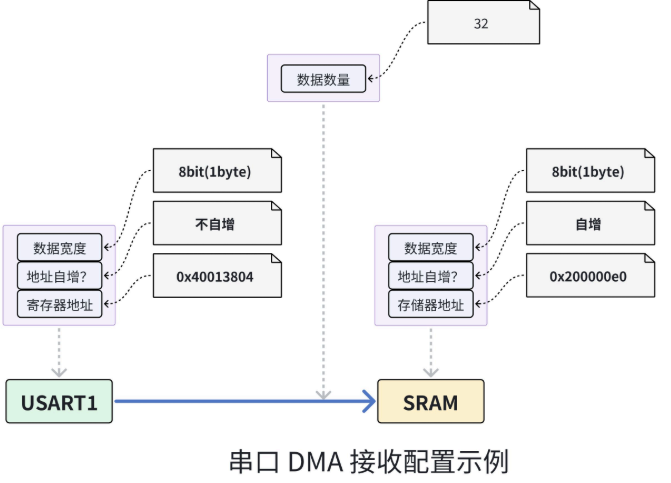

端 参数 配置值 为什么这样配 外设端 USART1 数据宽度 8bit（1byte） 串口数据有效长度就是 8 位 地址自增？ 不自增 只有一个数据寄存器 寄存器地址 0x40013804 就是 USART1 数据寄存器地址 传输过程 数据数量 32 一次配置搬运 32 个数据项 存储器端 SRAM 数据宽度 8bit（1byte） 与收发端宽度匹配 地址自增？ 自增 需要连续保存串口数据寄存器的数据 存储器地址 0x200000e0 接收缓冲区起始地址 详细配置解释：
- 寄存器地址（0x40013804）其实就是 USART1 的数据寄存器地址；
- 因为数据有效长度就是 8 位，所以收、发端数据宽度都配置为 8 位；
- 因为只有一个数据寄存器，所以外设端寄存器地址需要配置为不自增模式；
- 因为需要连续保存串口数据寄存器的数据，所以存储器（SRAM）端的地址需要自增。
总结规律：
外设端"死守一个寄存器"（不自增），内存端"排队存数据"（自增）------这就是串口接收最典型的"单增模式"配置。
3.2 案例 2：按图说话
需求：
- 传输方向为外设到存储器；
- 外设只有一个 8 位的寄存器保存数据，该寄存器地址为 0x40013804，记作
REG(0x40013804)；- 内存缓冲区长度为 256 字节，起始地址为 0x200000e0，记作
BUF(0x200000e0)；- 数据宽度为 8 位，外设地址不自增（只有一个），一次 DMA 传输读取 256 字节，内存缓冲区地址自增（256 个地址）。

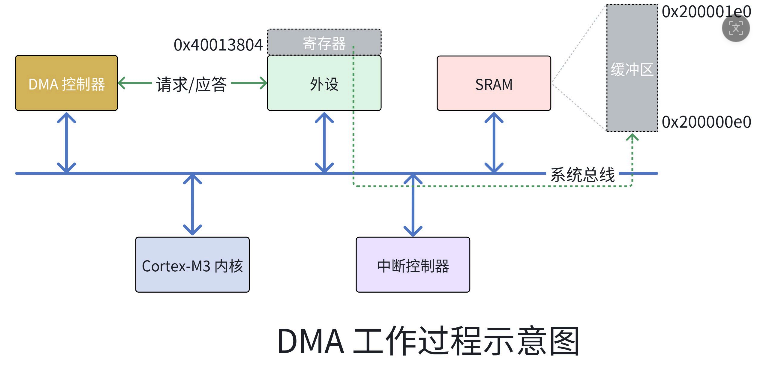

DMA 工作过程示意图中的地址关系：
- 外设端：寄存器地址固定 0x40013804；
- 内存端：缓冲区从 0x200000e0 到 0x200001e0（0x200000e0 + 256 = 0x200001e0）。
完整 12 步过程：
步骤 事件 动作 1 CPU 启动 CPU 启动 DMA 数据传输 2 外设就绪 外设寄存器数据非空，外设向 DMA 控制器发出 DMA 请求 3 首字节搬运 DMA 控制器向外设应答， 启动数据传输： REG(0x40013804) → BUF(0x200000e0)4 事件清除 数据传输完成后，寄存器数据非空事件自动被清除 5 外设就绪 外设寄存器数据非空（又来数据了），外设向 DMA 控制器发出 DMA 请求 6 第 2 字节搬运 DMA 应答，启动数据传输： REG(0x40013804) → BUF(0x200000e0+1)7 事件清除 数据传输完成后，寄存器数据非空事件自动被清除 8 ...... 如此往复（第 3、4、...、254 字节同理，内存地址每次 +1） 9 外设就绪 外设寄存器数据非空（又来数据了），外设向 DMA 控制器发出 DMA 请求 10 最后 1 字节搬运 DMA 应答， 启动数据传输： REG(0x40013804) → BUF(0x200000e0+255)11 事件清除 数据传输完成后，寄存器数据非空事件自动被清除 12 传输完成 256 字节数据传输完成，产生数据传输完成（TC）中断 推演要点：
- 外设地址永远不变（0x40013804）------外设只有一个数据寄存器，PINC = 0；
- 内存地址每搬 1 字节 +1（0x200000e0 → 0x200000e0+1 → ... → +255）------MINC = 1，按数据宽度 8 位自增；
- 每搬完 1 字节，外设"数据非空"事件自动清除，等于告诉外设"我这口井的水被你打走了，可以继续蓄水"；
- 搬满 NDT = 256 项后，CNDTR 归零 → 产生 TC 中断 → 通知 CPU 处理这 256 字节。
4. 总结：使用 DMA 的流程
三个阶段、一条主线：
阶段 参与者 配置/动作 产出 ① 程序员设置 程序员（软件） 方向、优先级、地址自增、循环模式、数据宽度 DMA 通道建立 ② CPU 启动 CPU 源/目的地址、传输数据长度 启动 DMA 传输 ③ DMA 自动 DMA + 中断 发送：发送下一批数据； 接收：处理接收到的数据，启动新的 DMA 接收流程 传输完毕回调处理 闭环解读：
- 程序员把"怎么搬"配好（通道建立）；
- CPU 告诉 DMA"从哪搬到哪、搬多少"（启动传输）；
- 之后 DMA 全自动搬运，搬完通过中断回调通知 CPU；
- 发送场景：CPU 在回调里准备/发送下一批数据；
- 接收场景：CPU 在回调里处理接收到的数据，并启动新的 DMA 接收流程（重新配 CNDTR、重新使能，循环往复）。
一句话总结：
配通道 → 启动传输 → DMA 自动搬 → 中断回调收尾，这就是使用 DMA 的完整流程。
面试题
一、中断机制类
1. DMA 搬完数据后怎么通知 CPU？凭什么 DMA 能发中断？
DMA 通过中断方式通知 CPU。
因为 DMA（核心是通道）控制器本质也是一个 MCU 片上外设，和串口、SPI、I2C 一样，都有能力向 CPU 发送中断。
CPU 收到中断后进入中断处理函数，处理已搬完的数据。
⚡ 追问：为什么用中断而不是 CPU 轮询？------事件驱动，搬完才通知，CPU 平时不被打扰；轮询要反复查状态，浪费 CPU。
2. DMA 的中断使能位在哪？有哪几个？
在 DMA_CCRx（通道配置寄存器）中，共 3 个：
TCIE（位1，传输完成中断）、HTIE（位2，半传输中断）、TEIE（位3，传输错误中断）。
每个通道都有自己的一套，可独立配置。
⚡ 追问：TEIE 有什么用？------传输发生总线错误或配置冲突时触发，用于异常捕获，避免程序卡死。
3. TC、HT、TE 三种中断各自什么时候触发？
TC：该通道所有数据传输完成时；
HT：数据传输量达到预设总额一半时；
TE：传输过程中发生总线错误或配置冲突时。
4. 为什么要设计半传输中断 HT？
为了实现数据传输与数据处理的并行，消除 CPU 等待时间。
只有 TC 时 CPU 要等整块搬完才能处理；
有 HT 时，DMA 搬一半就通知 CPU 先处理前半段，同时 DMA 继续搬后半段，逻辑上并行。
⚡ 追问：HT 的经典应用是什么？------双缓冲（Ping-Pong Buffering），典型用于音频播放，避免"读一段播一段"的卡顿。
二、双缓冲类
5. 什么是双缓冲（Ping-Pong）？怎么工作？
以 1024 字节缓冲区为例：DMA 填满前 512 字节触发 HT 中断，CPU 在中断里处理前半段，同时 DMA 不停止、继续向后半段搬运；CPU 处理完前半段时，DMA 也快搬完后半段......两者像接力赛一样循环往复，互不干扰。
⚡ 追问：为什么能解决音频卡顿？------播放（CPU 处理）和拷贝（DMA 搬运）同时进行，不再"读完了才能播"，消除了等待间隙。
三、区分与清除类
6. CPU 收到 DMA 中断后，怎么知道是哪个通道的哪种事件？
靠 DMA_ISR（中断状态寄存器，偏移 0x00，只读）。
每个通道有 4 个标志位：
TCIFx（传输完成）、HTIFx（半传输）、TEIFx（传输错误）、GIFx（任意事件）。
CPU 读 ISR 即可区分通道和事件类型。
⚡ 追问：这些标志位是软件置位还是硬件置位？------硬件自动置位。
一旦通道产生中断，DMA 硬件自动设置 ISR 对应位。
例如通道 5 发生 TC：TEIF5=0、HTIF5=0、TCIF5=1、GIF5=1。
7. DMA_ISR 的标志位能直接清零吗？怎么清？
不能，标志位是只读的。
必须通过 DMA_IFCR（中断标志清除寄存器，偏移 0x04）
对应位写 1 清除：
CTCIFx 清 TCIF、CHTIFx 清 HTIF、CTEIFx 清 TEIF、CGIFx 清 GIF 及全部。
⚡ 追问：处理完不清标志会怎样？------旧事件标志残留，下一次中断到来时无法正确区分新事件，且可能导致中断处理逻辑错乱；所以中断处理函数末尾"清标志"是必须步骤。
8. 一个通道只有一根中断线，怎么传递"完成/半传输/错误"多种信息？
一根中断线只能传一个电脉冲/高低电平，告诉 CPU"有中断"；
具体是哪种事件由 DMA_ISR 的标志位区分------中断线负责"通知"，ISR 负责"分类"，IFCR 负责"销案"。
四、NVIC 与向量表类
9. DMA 的中断号和 NVIC 是什么关系？DMA1 各通道中断号是多少？
通道产生中断 → 反馈给 NVIC（嵌套向量中断控制器，管理中断开关与优先级）→ NVIC 按中断向量表触发对应中断处理函数。
⚡ 追问：DMA 中断以什么为载体？------以通道 Channel 为载体，通道是中断配置与产生的最小单位。
10. 完整描述一次串口 DMA 接收（256 字节）的过程。
① CPU 启动 DMA；
② 外设寄存器数据非空，向 DMA 发请求；
③ DMA 应答，搬
REG(0x40013804) → BUF(0x200000e0)；④ 数据非空事件自动清除；
⑤ 再来数据再请求、再搬（内存地址 +1，外设地址不变）；...... 重复 256 次，第 256 字节搬到
BUF(0x200000e0+255)；⑫ 256 字节全部完成，产生 TC 中断通知 CPU。
⚡ 追问：为什么外设端不自增、内存端自增？------外设只有一个数据寄存器，必须固定地址；内存要连续存放多字节，所以自增排队。
五、配置与流程类
11. 串口 DMA 接收要配置哪些关键参数？
外设端：数据宽度（8 位）、不自增、外设地址（USART1 数据寄存器 0x40013804）；
存储器端：数据宽度（8 位）、自增、内存地址（缓冲区）；
传输过程：数据数量（NDT）、方向（DIR=0 外设→内存）、优先级（PL）、EN 使能；
外设侧还要开 USART_CR3 的 DMAR。
⚡ 追问：搬完后怎么进入下一轮接收？------在 TC 中断回调里处理数据，然后重新配置 CNDTR、重新使能通道，启动新的 DMA 接收流程（循环）。
12. 使用 DMA 的整体流程分哪几步？
三阶段：
① 程序员设置（方向、优先级、地址自增、循环模式、数据宽度）→ 建立 DMA 通道；
② CPU 启动（源/目的地址、传输数据长度）→ 启动 DMA 传输；
③ DMA 自动（发送下一批 / 接收处理并启动新接收）→ 传输完毕回调处理。
