背景介绍

在机器人、自动驾驶、工业控制、航天器以及一些大型仿真平台里，系统通常不是简单的一对一通信。一个感知模块发布的障碍物列表，可能同时被规划、预测、显示、日志记录等多个节点消费；底盘控制模块发出的状态，也会被故障诊断、运动控制和人机交互订阅。传统做法往往是用 TCP 或 UDP 自己定义一套消息协议，再加上点对点连接、心跳、重连、序列化、线程调度等逻辑。系统小的时候还可以维护，但一旦节点数量增加，通信拓扑会迅速变得复杂。

这类系统的共性是：参与者对"某类数据什么时候出现"感兴趣，而不关心对端进程在哪个主机上，也不希望把精力花在建立连接、转发消息和处理断线上。ROS 2 在选择中间件时放弃了自研的底层通信协议，转而采用 DDS，也是出于这个原因。DDS 的全称是 Data Distribution Service，中文一般叫数据分发服务。它最初来自 OMG 的规范体系，后来在实时性和可靠性要求较高的领域得到了大量使用。

与常见的消息队列不同，DDS 并不是一个中心化的 Broker。发布者和订阅者之间直接通信，没有像 Kafka、RabbitMQ 那样必须依赖一个持续运行的消息服务进程。这个特点在机器人系统和分布式控制系统中很重要，因为这类系统通常要求数据链路尽量短，同时不能让一个中心节点成为单点故障。

DDS 解决的核心问题

如果用一个比较直白的说法概括，DDS 解决的是"分布式系统里不同节点之间如何可靠、实时、低耦合地共享数据"的问题。

假设一个机器人系统里有一个激光雷达节点，它持续发布点云数据。下游的建图模块、避障模块和可视化模块都需要这份数据，但它们关心的细节并不一样：建图模块可能要求可靠传输，不能丢帧；避障模块更在意低延迟，宁可丢掉旧点云，也要尽快拿到最新一帧；可视化模块只要周期性看到画面即可，对带宽消耗比较敏感。

如果直接使用 TCP 连接，开发人员需要自己处理这些问题：谁先启动？断线后怎么恢复？多播还是单播？每一类数据的可靠性策略是否一样？不同订阅者要不要分别维护队列？这些逻辑如果散落在业务代码里，系统规模越大越难维护。

DDS 把这些内容抽象成了发布/订阅模型和一组 QoS 策略。通信的双方只需要约定 Topic 和数据类型，再把各自的可靠性、历史缓存、生命周期等需求表达出来，底层中间件就会负责匹配、连接、传输和资源管理。也就是说，DDS 把很多分布式通信里容易重复实现的基础能力前移到了中间件层。

以数据为中心的架构思想

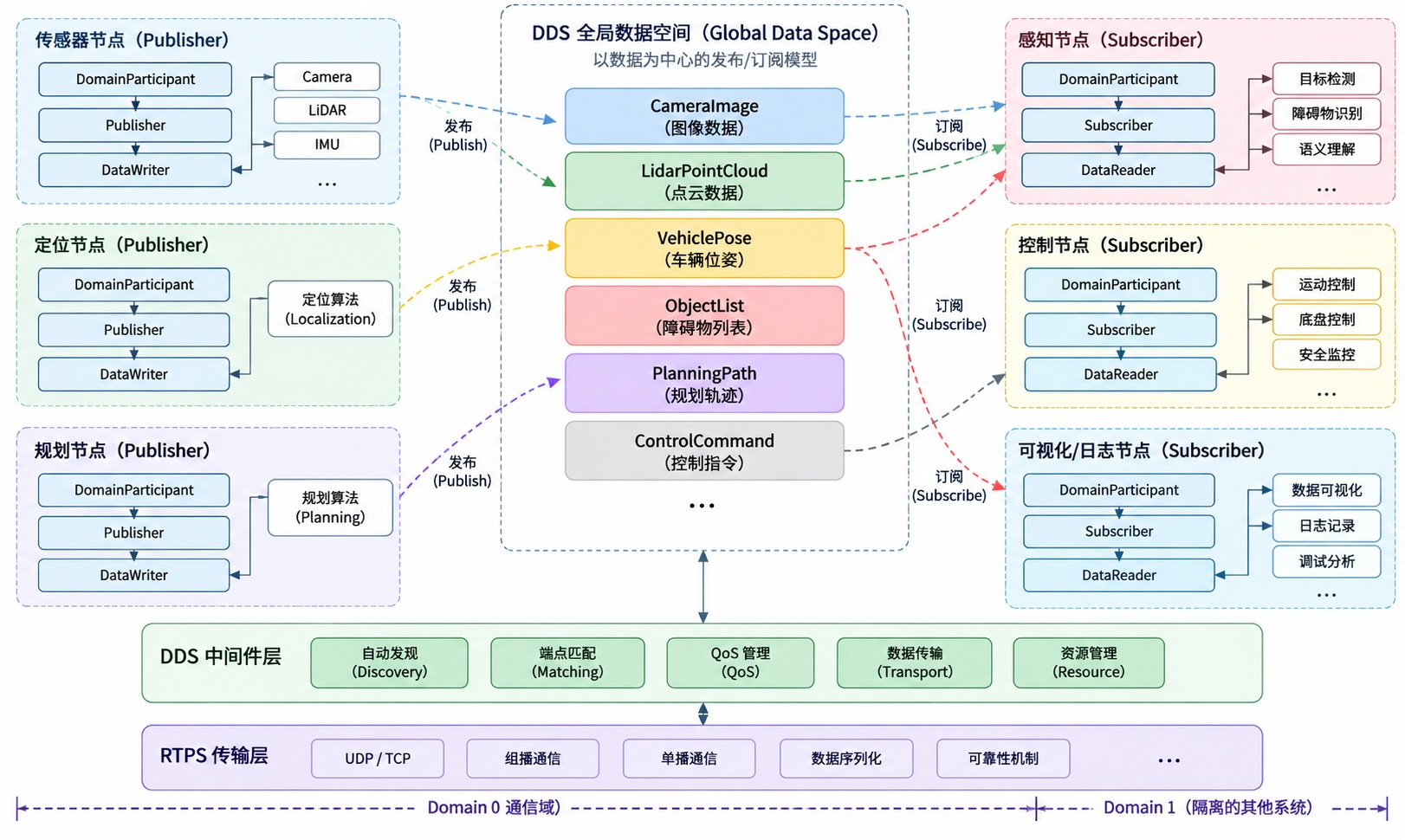

DDS 与普通 Pub/Sub 中间件最大的差异，在于它强调"以数据为中心"。传统 Pub/Sub 通常围绕消息主题和消息体组织系统，节点之间彼此知道对方的 Topic。而 DDS 把系统建模成一个"全局数据空间"。某个模块发布的是这个数据空间里的对象状态，订阅者看到的是这些状态在本地维护的副本。

可以把 DDS 的数据空间理解成一个逻辑上的共享内存。它并不要求所有数据真的集中存储在某台机器上，而是通过底层协议把数据的最新值和状态变化分发到需要的节点。订阅者拿到数据后，可以直接在自己的本地缓存里读取。这种模型对机器人系统很自然：传感器数据、定位结果、地图、控制指令，本质上都是系统中的状态数据。

DDS 中有几个基础概念需要先分清楚。

Domain 表示一个通信域。不同的 Domain 之间默认完全隔离，即使两个节点位于同一台机器或同一个局域网中，只要 Domain ID 不同，它们也不会互相发现、不会互相通信。这个机制很适合把不同功能子系统隔开，比如规划仿真使用 Domain 0，传感器原始数据使用 Domain 1。

DomainParticipant 是节点进入某个 Domain 的入口。一个进程里可以创建多个 Participant，但大多数情况下一个节点只需要一个。

Publisher 和 Subscriber 分别是数据发送侧和接收侧的容器。它们下面再创建具体的 DataWriter 和 DataReader。真正读写数据的对象是 DataWriter 和 DataReader，而 Publisher/Subscriber 更多承担组织和资源管理的职责。

Topic 是数据主题，用来描述"这一类数据是什么"。它由 Topic 名称和数据类型共同决定。只有 Topic 名称和数据类型都能匹配时，DDS 才会把发布端和订阅端关联起来。

简单来说，一次 DDS 通信的参与对象大致是：

text 复制代码

DomainParticipant
  ├── Publisher
  │     └── DataWriter
  │           └── Topic
  └── Subscriber
        └── DataReader
              └── Topic

去中心化发现机制

DDS 有一个非常关键的特性：没有中心 Broker。那么两个节点如何知道彼此的存在？答案是自动发现。

DDS 中的发现协议通常称为 RTPS Discovery，底层一般依赖组播和单播。一个 Participant 启动后，会向预先约定的组播地址发送自己的信息，包括 Domain ID、Participant ID、可用的传输地址、支持的 Reader/Writer 实体等。同一 Domain 中的其他 Participant 收到这些报文后，会尝试建立单播连接。之后双方会交换更详细的端点信息，比如哪些 Topic 存在、数据类型是什么、QoS 是否兼容。

如果两条链路之间的 QoS 不兼容，即使 Topic 名称和数据类型一致，DDS 也不会把这两端匹配起来。一个典型例子是发布端设置了 BEST_EFFORT，订阅端设置了 RELIABLE。这种情况下订阅端拿不到可靠语义，匹配会失败。反过来，发布端 RELIABLE、订阅端 BEST_EFFORT 通常可以匹配，因为订阅端只是选择不要求可靠性。

这种去中心化发现的好处是，DDS 没有集中的注册中心，新增节点不会造成一个服务进程的连接风暴。节点之间直接交换端点信息，数据路径也更短。缺点是组播环境必须可用，或者说 DDS 的发现端口和地址必须能正常访问。在一些容器网络、虚拟机网络、多网卡机器和复杂防火墙环境下，DDS 的发现经常出问题。很多工程师第一次使用 DDS 时遇到的现象并不是代码错误，而是"程序正常运行，但两个节点互相看不见"。这时通常需要配置网络接口、对端地址列表，或者显式关闭/开启组播。

RTPS 是 Real-Time Publish-Subscribe Protocol 的缩写，它是 DDS 规范底层的线协议。可以把 DDS 理解成上层 API 和系统模型，而 RTPS 负责把这些模型在网络上具体实现。不同厂商的 DDS 实现只要遵循 RTPS，就有机会与彼此通信。

QoS：DDS 最重要的配置层

DDS 的强大之处不只在于自动发现，还在于 QoS。QoS 决定了数据如何在时间、可靠性和资源之间权衡。常见的策略包括：

Reliability：可靠传输或尽力传输。
History：本地缓存策略，如保留最近 N 条或只保留最后一条。
Durability：后加入的订阅者能否收到历史数据。
Deadline：数据必须多久更新一次。
Lifespan：数据的有效期，过期后自动丢弃。
Ownership：多个发布者写同一 Topic 时的仲裁方式。

以传感器数据为例，激光雷达、相机、IMU 这类数据通常更在意实时性。如果网络抖动导致旧帧堆积，继续把 200 ms 前的点云发给避障模块意义不大，甚至可能造成误判。所以这类 Topic 通常会配置：

text 复制代码

Reliability = BEST_EFFORT
History = KEEP_LAST, depth = 1 或 2

而控制指令、安全状态、地图更新这类数据则可能相反。丢一帧可能带来严重后果，因此更适合使用：

text 复制代码

Reliability = RELIABLE
History = KEEP_LAST, depth = 10
Durability = TRANSIENT_LOCAL

TRANSIENT_LOCAL 的意义是：新加入的订阅者可以拿到发布者本地保留的一部分历史数据。比如系统启动较晚的参数查询节点，仍然有机会读到最近一次系统状态。

QoS 并不是孤立的开关。不同策略之间会相互作用，配置不当也会带来性能问题。例如 RELIABLE 不等于无限重传，它依然受到传输层、缓存和资源限制的影响；KEEP_LAST 的 depth 过大，可能造成旧数据堆积，过小则可能丢掉对业务有价值的数据。实际项目中最好根据数据频率、帧大小、容忍延迟和消费者处理能力来调整。

一个简单的发布/订阅示例

下面用 C++ 说明 DDS 的基本写法。这里以 Cyclone DDS 为例，IDL 类型定义部分先省略，只看核心流程。

假设已经通过 IDL 生成了 HelloWorld 类型，代码骨架大致如下。

发布者

cpp 复制代码

#include <dds/dds.hpp>
#include "HelloWorld.hpp"

using namespace org::eclipse::cyclonedds;

int main()
{
    dds::domain::DomainParticipant participant(0);

    dds::topic::Topic<HelloWorld> topic(participant, "HelloWorldTopic");

    dds::pub::Publisher publisher(participant);
    dds::pub::DataWriter<HelloWorld> writer(publisher, topic);

    HelloWorld sample;
    sample.index(0);
    sample.message("hello dds");

    for (int i = 0; i < 10; ++i) {
        sample.index(i);
        writer.write(sample);
        std::this_thread::sleep_for(std::chrono::milliseconds(500));
    }

    return 0;
}

订阅者

cpp 复制代码

#include <dds/dds.hpp>
#include <iostream>
#include "HelloWorld.hpp"

using namespace org::eclipse::cyclonedds;

int main()
{
    dds::domain::DomainParticipant participant(0);

    dds::topic::Topic<HelloWorld> topic(participant, "HelloWorldTopic");

    dds::sub::Subscriber subscriber(participant);
    dds::sub::DataReader<HelloWorld> reader(subscriber, topic);

    while (true) {
        auto samples = reader.take();

        for (const auto &sample : samples) {
            if (sample.info().valid()) {
                const HelloWorld &data = sample.data();
                std::cout << "index: " << data.index()
                          << ", message: " << data.message()
                          << std::endl;
            }
        }

        std::this_thread::sleep_for(std::chrono::milliseconds(100));
    }

    return 0;
}

这段代码体现了 DDS 的一个基本特点：发布者和订阅者没有显式连接对方的地址。双方只声明了自己的 Domain、Topic 和类型。只要发现协议正常工作，两端就能自动匹配。

带基本 QoS 的 Cyclone DDS 示例

实际项目中通常需要给 Topic 配置 QoS。下面是一个把 Reliability 设置为 Reliable、History 设置为 KEEP_LAST 10 的例子。

cpp 复制代码

#include <dds/dds.hpp>
#include "HelloWorld.hpp"

using namespace org::eclipse::cyclonedds;

int main()
{
    dds::domain::DomainParticipant participant(0);

    dds::topic::Topic<HelloWorld> topic(participant, "HelloWorldTopic");

    dds::pub::qos::DataWriterQos writer_qos;
    writer_qos.reliability(dds::core::policy::Reliability::RELIABLE);
    writer_qos.history(dds::core::policy::History::KeepLast(10));

    dds::pub::Publisher publisher(participant);
    dds::pub::DataWriter<HelloWorld> writer(publisher, topic, writer_qos);

    HelloWorld sample;
    sample.index(0);
    sample.message("reliable hello");

    for (int i = 0; i < 20; ++i) {
        sample.index(i);
        writer.write(sample);
        std::this_thread::sleep_for(std::chrono::milliseconds(200));
    }

    return 0;
}

订阅端如果不设置 RELIABLE，发布端的可靠语义可能无法匹配成功。一个常见做法是在订阅端也使用相同或兼容的 QoS：

cpp 复制代码

dds::sub::qos::DataReaderQos reader_qos;
reader_qos.reliability(dds::core::policy::Reliability::RELIABLE);
reader_qos.history(dds::core::policy::History::KeepLast(10));

dds::sub::DataReader<HelloWorld> reader(subscriber, topic, reader_qos);

如果使用 ROS 2，很多 DDS 概念会被封装在 Node、Publisher、Subscriber、Service 和 Action 之下。但它的 QoS Profile、发现机制、传输策略仍然来自 DDS。理解 DDS 对排查 ROS 2 的网络问题和调优通信性能很有帮助。

典型应用场景

机器人系统

机器人系统通常是典型的多节点协作场景。感知、定位、规划、控制、诊断和日志模块可能分布在同一台工控机上，也可能分布在相机控制器、底盘控制器和远程监控端。DDS 的发布/订阅模型可以直接映射到传感器流和状态流的共享，同时通过 QoS 区分不同数据的重要性。例如 IMU 数据适合低延迟传输，电池状态适合可靠传输，地图更新则可以结合 Durability 让晚启动的模块拿到最新状态。

自动驾驶

自动驾驶中，大量数据在感知、融合、规划、控制之间流动。DDS 的实时性、去中心化和 QoS 能力适合这类场景。特别是当系统中存在多路相机、毫米波雷达、激光雷达和车辆状态数据时，每一类数据都有不同的频率、丢包容忍度和处理延迟要求。使用统一的 DDS 中间件可以减少各模块自行实现传输细节的成本。

工业和轨道交通

在工业控制、轨道交通、电力监控等领域，DDS 常用于实时状态同步和控制命令分发。这些场景通常关注确定性、可用性和可观测性。DDS 提供的 Deadline、Liveliness、Ownership 等 QoS，可以帮助系统表达"某个数据多久必须更新一次""某个发布者是否仍然存活""多个控制源之间谁优先"这类约束。

仿真与测试平台

仿真平台往往需要同时连接多个仿真节点、测试工具和可视化工具。DDS 可以让仿真数据、测试指令、车辆模型状态在不同的进程和主机之间共享，而不必为每个工具单独实现通信接口。

常见的 DDS 实现

目前常见的 DDS 实现包括 Cyclone DDS、Fast DDS、RTI Connext DDS、OpenDDS 等。

Cyclone DDS 的实现比较轻量，性能表现良好，配置相对直观，在 ROS 2 中也是常见选择。Fast DDS 是 eProsima 的实现，同样广泛用于 ROS 2 生态。RTI Connext DDS 是商业产品，功能完整，工具链强大，很多安全关键领域使用较多。OpenDDS 是开源实现，历史较长，适合一些传统项目。

不同实现的 API 大体遵循 DDS 规范，但在安装方式、配置文件、默认行为、调试工具和性能细节上有差异。项目选型时，除了关注吞吐和延迟，还要考虑许可协议、平台支持、工具链、配置能力以及团队维护经验。

调优与排障时需要关注的点

DDS 使用起来的门槛往往不在写代码，而在网络环境和 QoS 配置。实际项目中，以下几个方面值得重点关注。

第一是多网卡问题。一台机器可能同时存在有线网卡、无线网卡、Docker 虚拟网卡和 VPN 网卡。DDS 发现过程可能会选择错误的接口，导致本机两个进程能通信，跨机器节点却无法互相发现。这类问题通常可以通过配置 General/Interfaces、AllowedInterfaces 或类似的网络接口过滤策略解决。

第二是组播是否可用。部分云环境、容器网络或交换机配置会限制组播。此时 DDS 可以配置为只使用单播，或者通过 Peer 列表显式指定对端地址。

第三是大消息传输。相机图像、点云、大地图等数据可能超过 UDP 报文的安全大小。DDS 底层通常会进行分片，但如果接收端处理慢或网络质量差，可能出现丢帧、重组失败或内存占用上升。必要时可以开启共享内存、调整分片大小，或者降低单条消息的大小。

第四是 QoS 不匹配。DDS 的自动匹配是强约束的。Topic 名称相同、类型相同，但 Reliability、Durability、Ownership 等策略不兼容时，两端不会连起来。排障时不要只盯着代码里的字符串，还要检查 QoS Profile。

第五是历史队列深度。KEEP_LAST 模式下，depth 决定了发布端或订阅端保留多少条数据。消费者处理慢时，队列会被覆盖或堆积。对实时数据来说，depth 通常不宜太大；对命令或事件类数据，则要根据重放和容错需求设计。

与其他通信方式的对比

与 TCP 直接通信相比，DDS 提供了类型系统、自动发现、发布/订阅模型和 QoS，省去了大量自定义协议代码。它更适合多对多、动态加入退出、数据状态频繁更新的系统。

与 Kafka 或 RabbitMQ 这类 Broker 架构相比，DDS 没有中心服务进程，数据路径更短，实时性更容易控制。Kafka 更适合大规模日志、事件回放和数据管道，RabbitMQ 常用于业务解耦和任务队列。DDS 则偏向实时分布式系统中的状态数据共享。

与 gRPC 相比，gRPC 更偏远程调用，接口形式通常是请求/响应。DDS 更偏持续数据流的发布与订阅。两者不是互斥关系。在一些系统里，管理接口和服务调用可以使用 gRPC，而高频状态流、传感器流和控制流使用 DDS。

总结

DDS 的价值在于，它把分布式系统中很多底层通信问题抽象成了数据模型和策略配置。开发者面对的不再是地址、端口、连接和重连逻辑，而是 Participant、Topic、DataWriter、DataReader 和 QoS。系统通过自动发现完成端点匹配，通过 RTPS 完成实际的数据传输，通过 QoS 表达不同数据的可靠性、实时性和生命周期需求。

它的核心思想可以概括为三点：以数据为中心，没有中心 Broker，用 QoS 表达通信约束。对机器人、自动驾驶、工业控制这类系统来说，DDS 并不是万能的，也不是所有场景下都最优，但在多节点实时数据共享场景中，它提供了一套非常成熟的工程模型。

如果只是发几条测试消息，DDS 的代码看起来可能比直接写 TCP 更复杂。可一旦系统扩展到几十个节点、上百个 Topic，并且存在不同的实时性和可靠性要求，DDS 带来的结构化能力就会明显体现出来。真正用好 DDS，关键还是理解自己的数据特征：哪些数据允许丢，哪些数据必须到达，哪些数据只需要最新值，哪些数据要交给后加入者，哪些数据要求周期更新。把这些业务语义映射到 DDS 的 Topic 和 QoS 上，往往比照抄默认配置更重要。
