面向"从零理解 NeRF"的说明文档。内容结合本仓库（Ben Mildenhall 等人的官方 TensorFlow 实现，ECCV 2020）的代码，回答一系列常见疑问：它解决什么问题、5D 坐标是什么、MLP 长什么样、为什么输入是射线、为什么做 3D 重建却输出 2D 图、以及粗/细网络分别是什么。

[1. 这个项目是什么](#1. 这个项目是什么)
[2. 它解决了之前的什么问题](#2. 它解决了之前的什么问题)
[3. 核心概念：5D 坐标](#3. 核心概念：5D 坐标)
[4. 整体流程：从输入到输出](#4. 整体流程：从输入到输出)
[5. 为什么是"按像素生成射线"](#5. 为什么是"按像素生成射线")
[6. 输入向量：63 维 = 60 编码 + 原始 3](#6. 输入向量：63 维 = 60 编码 + 原始 3)
[7. 网络结构：就是一个 MLP 吗](#7. 网络结构：就是一个 MLP 吗)
[8. 输出与损失：2D 预测 vs 2D 真实](#8. 输出与损失：2D 预测 vs 2D 真实)
[9. 粗网络与细网络](#9. 粗网络与细网络)
[10. 为什么做 3D 重建却输出 2D 图像](#10. 为什么做 3D 重建却输出 2D 图像)

1. 这个项目是什么

本仓库是 NeRF（Neural Radiance Fields，神经辐射场） 的官方 TensorFlow 实现，对应论文：

NeRF: Representing Scenes as Neural Radiance Fields for View Synthesis

Ben Mildenhall, Pratul P. Srinivasan, Matthew Tancik, Jonathan T. Barron, Ravi Ramamoorthi, Ren Ng

ECCV 2020（Oral，最佳论文荣誉提名）

一句话：用一个全连接神经网络（权重约 5MB）表示单个场景，让网络直接记住这个场景，从而从任意新视角渲染出照片级图像。

主要文件：

文件	作用
`run_nerf.py`	主训练 / 渲染脚本
`run_nerf_helpers.py`	网络结构、位置编码、体积渲染等辅助函数
`load_blender.py`	合成数据集（Blender）加载
`load_deepvoxels.py`	DeepVoxels 数据集加载
`load_llff.py`	真实前向场景（LLFF）数据加载
`config_fern.txt` 等	示例配置
`tiny_nerf.ipynb`	教学版 Colab 教程
`extract_mesh.ipynb`	用 marching cubes 从 NeRF 提取网格

2. 它解决了之前的什么问题

NeRF 处理的核心任务是 新视角合成（novel view synthesis） ：给一组 2D 图片，重建场景并生成任意新视角的图像。之前的方法在质量、连续性、存储上难以兼顾：

之前的方法	局限
基于图像的插值 / 光场	视角一变、遮挡关系一变就失效，不理解三维结构
显式几何重建（mesh / 点云 / 体素）	分辨率受内存限制；难处理毛发、半透明、反光；重建误差直接体现为伪影
离散化的体表示（如 Neural Volumes）	内存随分辨率三次方增长，分辨率上不去，表示不连续
纯 2D 神经网络渲染	视角间不一致，难表达复杂遮挡与光照

NeRF 的贡献：

连续隐式函数表示场景：MLP 把 5D 坐标映射为颜色 + 密度，不受离散分辨率限制。
可微体积渲染 ：只用多视角 2D 图像的渲染损失端到端训练，无需 3D 监督、无需显式几何。
位置编码：把坐标映射到高频正弦基，克服 MLP 的"频谱偏置"（倾向学低频、结果过度平滑），这是质量飞跃的关键。
分层采样：粗网络 + 细网络，把采样点集中到真正有内容的地方，提升细节且不过度增加算力。
视角相关效果：颜色依赖观察方向，可表达镜面高光、反光。

代价与后续：训练慢（数小时～两天）、渲染慢、每个场景单独训练无法跨场景泛化。后续工作：Instant-NGP（哈希网格加速）、Mip-NeRF（抗锯齿）、Plenoxels / 3D Gaussian Splatting（换显式表示换速度）。

3. 核心概念：5D 坐标

"5D" 指的是 5 个数字，描述"看哪个点、从哪个方向看"：

3D 位置 (x, y, z)：空间中的一个点，即"光线走到哪儿"。
2D 方向 (θ, φ) / 归一化方向向量：观察方向，即"从哪个角度看这个点"。

方向本来是 3 个分量，但单位向量满足 dx² + dy² + dz² = 1，自由度只有 2（球面经纬度），所以 3 + 2 = 5D。

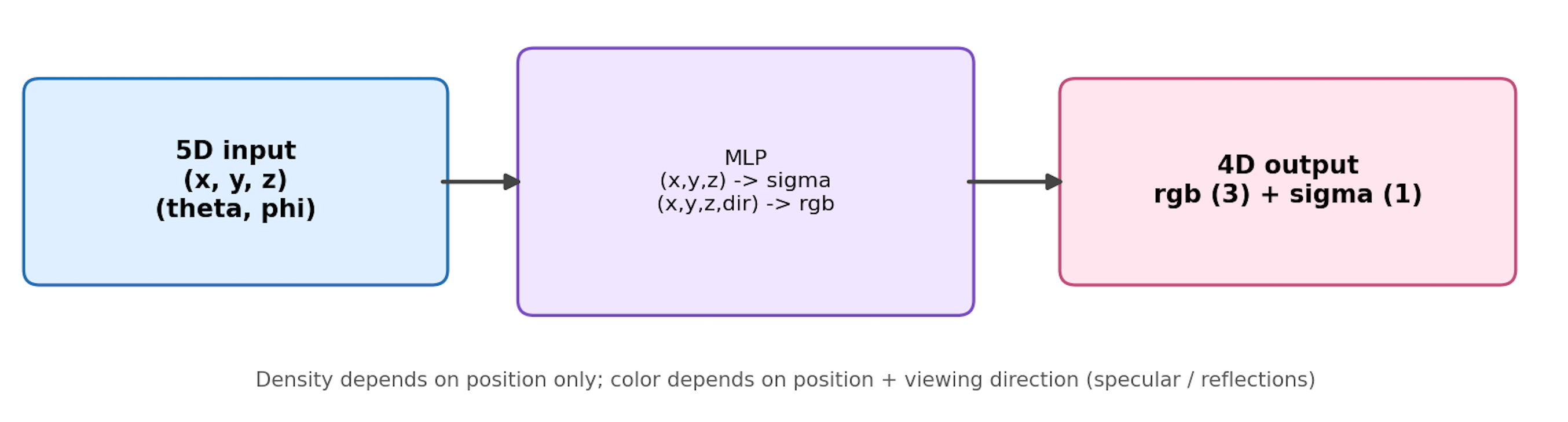

网络映射：

复制代码

F: (x, y, z, θ, φ) -> (r, g, b, σ)

输出 rgb 是颜色，σ 是体积密度（该点有多"不透明"）。
密度只用位置 (x,y,z) 决定，与观察方向无关；颜色用位置 + 方向共同决定，用来表达高光/反光。

4. 整体流程：从输入到输出

一句话概括：

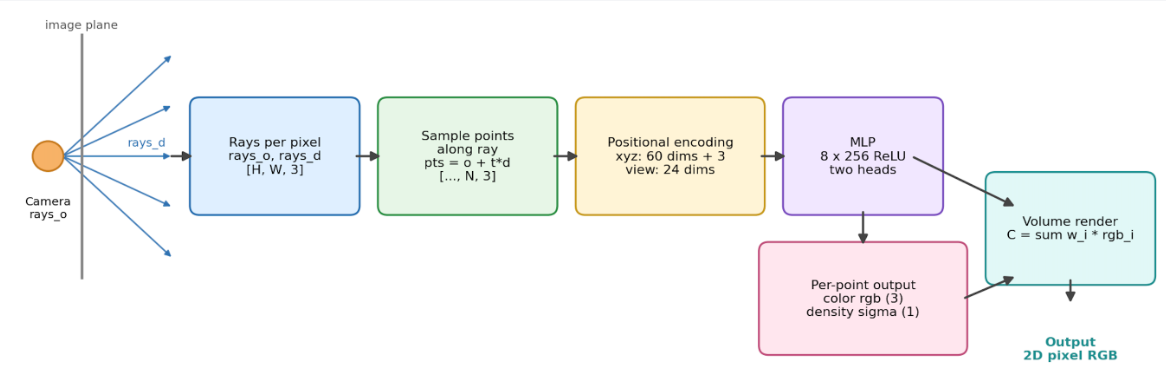

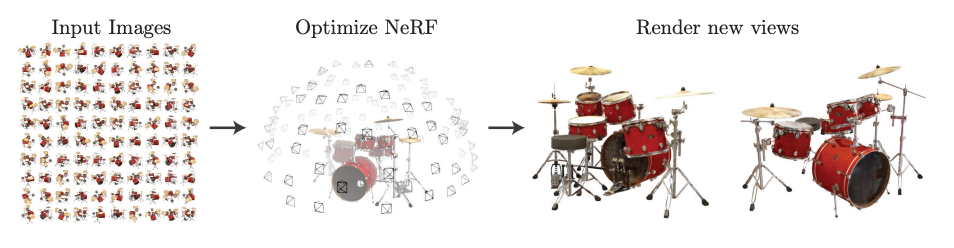

一批图像 + 相机位姿 -> 每个像素发一条射线 -> 射线上采样若干点 -> 每点送进 MLP 得到颜色和密度 -> 沿射线做体积渲染积分 -> 得到像素颜色 -> 与真实像素算 L2 损失 -> 反向传播更新网络。

逐步拆解（对应 run_nerf.py / run_nerf_helpers.py）：

射线：对每个像素，根据相机位姿得到起点 rays_o（相机光心）和方向 rays_d（单位向量）。对应 get_rays / get_rays_np；真实前向场景再做 ndc_rays 变换。
采样点 ：在 near 到 far 之间分层采样 N_samples 个点，加抖动。每个点坐标 pts = rays_o + t * rays_d。
位置编码 ：坐标 xyz 编码为 60 维（10 频段 × sin/cos × 3），方向编码为 24 维（4 频段）。
MLP 前向：主干 8 层 × 256 通道 ReLU，第 5 层后跳连接，输出分两支（密度 / 颜色）。
体积渲染 （raw2outputs）：
- δ_i = t_{i+1} - t_i
- α_i = 1 - exp(-σ_i · δ_i)
- T_i = exp(-Σ_{j<i} σ_j · δ_j)
- w_i = T_i · α_i
- 像素颜色 C = Σ w_i · rgb_i，深度 = Σ w_i · t_i
分层采样 ：用粗网络的权重 w_i 做逆变换采样，在物体处加密，再跑细网络。
损失：粗、细输出都与真实像素算 L2，加和反传。

5. 为什么是"按像素生成射线"

关键点：NeRF 的输入输出不是"图 -> 图"，而是"几何光线 -> 颜色"。

普通 CNN（分类、超分、生成）：一次"看到"整张 H×W×C 张量，用卷积处理像素间关系。
NeRF：网络一次前向只回答**"空间中某一点，从某方向看，是什么颜色、多密"。它不认识"图像"，也不认识"第几行第几列"。要渲染一张图，就必须逐像素发一条射线"问"网络**。

一条射线 = 从相机光心出发、穿过某像素、射向场景的一条直线：

rays_o：起点（相机光心，所有像素共用）。
rays_d：方向（由像素位置决定，每个像素不同）。

一张 H×W 的图 → H×W 条射线。

为什么必须这样 ：场景是连续的 3D 场，不是 2D 图。网络定义在 3D 空间上，只有"一条穿过空间的线"才有意义。渲染新视角时只要换一套相机位姿重新发射线即可，无需重新训练------这正是 NeRF 能做新视角合成的原因。

类比：传统 CNN 像"看照片"；NeRF 像"逐个像素发射雷达探测线"，问 3D 空间中每一点的颜色与透明度，再沿途累加成一个像素。

6. 输入向量：63 维 = 60 编码 + 原始 3

一个 3D 采样点坐标经过位置编码后，送进主干网络的向量是 63 维：

原始 3 ：采样点世界坐标 (x, y, z)，原样保留，保证网络能拿到未经变换的绝对位置。
60 编码 ：对 x, y, z 每个坐标分别做位置编码：

γ(p) = [ sin(2^0·π·p), cos(2^0·π·p), ..., sin(2^(L-1)·π·p), cos(2^(L-1)·π·p) ]

每个坐标用 L = 10 个频段，每频段产生 sin、cos 各一个 -> 每个坐标 20 维 -> 三个坐标共 60 维。

代码对应 run_nerf_helpers.py 的 Embedder / get_embedder：

python 复制代码

freq_bands = 2.**np.linspace(0., max_freq, num_freqs)  # [1, 2, 4, ..., 512]
x_enc = x * freq_bands                                  # 每个频段缩放一次
# sin、cos 各拼一份

为什么要编码：MLP 存在"频谱偏置"，偏爱低频、会过度平滑；把坐标升到高频正弦基上，网络才能表达头发丝、边缘、纹理等高频细节。低频 sin/cos 抓大结构，高频抓细节。

方向编码对比 ：方向 (dx,dy,dz) 通常用 multires=4，即 3 × 2 × 4 = 24 维，不加原始 3 维 （方向已归一化到单位球，原始值信息冗余）。颜色分支的输入是 256（第 8 层特征）+ 24（方向编码）。

7. 网络结构：就是一个 MLP 吗

是，NeRF 的骨干就是一个相当"朴素"的 MLP------没有卷积、没有注意力、没有循环。但它有几处关键设计：

特点	说明
纯 MLP	主干 8 层全连接，每层 256 单元，激活 ReLU
输入是位置编码	63 维高频编码，而非原始 `(x,y,z)`
跳连接	第 5 层后把原始输入（63 维）再拼回来，类似残差，防止深层丢失空间信息
双分支	密度 σ：只用第 8 层特征 -> 1 维（ReLU 保证非负）；颜色 rgb：第 8 层特征 + 方向编码 -> 一层 128 通道 -> 3 维（sigmoid）
共享权重 / 连续函数	对射线上所有采样点分别查询，网络是"连续函数求值器"

关键创新不在网络架构 ，而在 表示方式（连续隐式场）+ 位置编码 + 可微体积渲染。每个场景单独训练，网络只需"记住"这一个场景，不需要泛化，普通 MLP 够用。

这也是它的局限来源：逐点前向慢、每场景单独训练、无法跨场景泛化。后续工作（Instant-NGP、Plenoxels、3DGS）主要是在换表示、加速，网络反而更简单甚至被去掉。

8. 输出与损失：2D 预测 vs 2D 真实

输入：一批射线上的 3D 采样点 ，每个点是 5D 坐标 (x, y, z, θ, φ)。
输出：这些点经体积渲染积分后，得到 2D 图像上的像素颜色。
损失：渲染出的 2D 像素 vs 真实照片对应的 2D 像素，做 L2（均方误差）。

run_nerf.py 训练循环：

python 复制代码

# 随机采一批像素（如 1024 条射线），取真实颜色 target_s
# 渲染出预测颜色：粗 rgb_0 + 细 rgb
loss = mean((rgb   - target)**2) + mean((rgb_0 - target)**2)

要点：

每次迭代只随机采一部分像素（不是整张图），省显存、加速。
监督信号只有 2D 图像，没有任何 3D 几何 / 深度 / 体素标签。
梯度从 2D 像素一路反传到 3D 场：像素颜色是射线上各点颜色的加权和，因此每个点的颜色与密度都能收到梯度------这就是 3D 结构被"逼"出来的机制。

术语修正：输入应说"3D 空间中的采样点"，而不是"3D 采样图"（后者易被误解为体素/3D 图像）。

9. 粗网络与细网络

粗、细是同一个场景的两个渲染版本，区别只在"沿射线如何采样点"。

粗网络 rgb_0

用均匀采样 在 [near, far] 取 N_coarse（默认 64）个点，加抖动。
送进网络，做体积渲染，输出 rgb_0、视差 disp_0、累计不透明度 acc_0。
特点：快、粗糙；主要价值不只是出图，而是给出每条射线上哪一段有物体 （权重 w_i）。

细网络 rgb

用粗网络的权重 w_i 归一化成概率密度，做逆变换采样 ，在高权重区域加密采 N_importance（默认 128）个点。
把这些新点与粗采样点合并后再渲染一次，输出 rgb------最终结果，细节更清楚。

代码（render_rays）：

python 复制代码

# 1) 粗：均匀采样 + 前向
z_vals = uniform(near, far, N_coarse)
rgb_0, disp_0, acc_0, ..., weights = raw2outputs(network_fn(pts), z_vals, ...)

# 2) 用粗权重决定精细采样位置
z_samples = sample_pdf(z_vals_mid, weights, N_importance)

# 3) 细：合并点后重跑
z_vals = sort(cat([z_vals, z_samples]))
rgb, disp, acc, ... = raw2outputs(network_fn(new_pts), z_vals, ...)

损失同时监督两者：

python 复制代码

loss = L2(rgb, target) + L2(rgb_0, target)

监督粗网络是为了让它估计的权重更准（它决定细采样往哪儿放），监督细网络是为了最终渲染质量。N_importance=0 可关闭细网络。

10. 为什么做 3D 重建却输出 2D 图像

容易误解的地方："重建"和"输出"是两件事。

	是什么	维数
网络内部学到的表示	连续的神经辐射场	3D（+ 方向）
训练监督信号	多视角照片	2D
渲染输出	某个视角的图像	2D
可导出的几何	用 marching cubes 提取 mesh	3D

NeRF 确实在做三维重建 ，只是重建对象是隐式的 3D 场（不是显式网格/点云）。
但它的任务本质是新视角合成，相机拍出来的画面本来就是 2D 的，所以渲染输出天生是 2D。
这不是"只做了 2D"，而是"用 2D 监督逼出 3D 表示，再渲染回 2D"。

为什么 2D 监督能学出 3D ：靠多视角一致性。同一个 3D 点从不同角度看颜色应一致（密度也一致）。网络为了同时解释几十上百张不同视角的照片，被迫把"记忆"放到统一的 3D 结构中，而不是各记各的；配合可微体积渲染，梯度能从 2D 像素传回 3D 场。

想拿到显式 3D ：见 extract_mesh.ipynb------在 3D 网格上查询密度，用 marching cubes 提等值面，导出 mesh/点云。

一句话：3D 是它"学到的东西"，2D 是它"用来学的东西"和"给人看的结果"。

参考

论文：https://arxiv.org/abs/2003.08934
项目主页：http://matthewtancik.com/nerf
代码：本仓库 run_nerf.py、run_nerf_helpers.py
