SLAM 非线性优化（5）

前言

前三讲建立了一套几何：相机位姿 T 住在 SE(3) 上，可以用李代数扰动求导和更新；三维路标 P_w 经过 T 和内参 K 投影成像素 p_uv。现在假设我们拿到了一段视频，每一帧都提取了特征点、并且知道哪些特征点对应同一个路标。问题是：这些位姿和路标到底是多少？

这个问题之所以难，不是因为公式复杂，而是因为数据有噪声 。每个像素位置都有半个像素左右的误差，IMU 每个读数都带噪声。如果没有噪声，几个方程联立就能解出来；有了噪声，方程彼此矛盾，没有一组位姿和路标能让所有方程同时成立。我们只能问一个更弱的问题：哪一组位姿和路标，最有可能产生我们看到的这些带噪数据？

这是一个概率问题。这一讲的前半部分从概率出发，一步步推导，最后发现它等价于一个形式非常干净的数学问题：最小化一堆误差项的加权平方和，也就是最小二乘。后半部分讲怎么解这个最小二乘------由于观测方程里有除以深度、有旋转矩阵，它是非线性的，没有闭式解，只能迭代。高斯牛顿法和列文伯格-马夸尔特（LM）法是两种标准的迭代算法，几乎所有 SLAM 后端都用其中之一。

如果你在 EMF 项目里写过卡尔曼滤波，请留意：卡尔曼滤波解的是同一个概率问题，只是采用了"每来一个数据更新一次"的递推方式；这一讲的批量最小二乘则是"把所有数据攒在一起一次性求解"。两者的关系书会在第 10 讲详细比较，这里先把共同的根------最大后验估计------讲清楚。

第一章　状态估计问题

1.1 把 SLAM 写成两个带噪声的方程

回顾第 2 讲的运动方程和观测方程，加上噪声项：

x_k = f(x_{k−1}, u_k) + w_k （运动方程：上一时刻状态 + 输入 → 当前状态）

z_{k,j} = h(y_j, x_k) + v_{k,j} （观测方程：在状态 x_k 看路标 y_j → 观测 z_{k,j}）

x_k 是第 k 时刻的位姿，u_k 是输入（例如 IMU 读数或轮速计），y_j 是第 j 个路标，z*{k,j} 是在 k 时刻对 j 路标的观测（例如一个像素坐标）。w_k 和 v*{k,j} 是噪声，假设它们是零均值高斯的：

w_k ~ N(0, R_k),    v_{k,j} ~ N(0, Q_{k,j})

对视觉 SLAM 来说，观测方程就是上一讲的投影：h(y_j, x_k) = (1/Z) K (R_k y_j + t_k)，z 是像素。如果没有 IMU 或轮速计，运动方程可以不要（或者用一个很弱的匀速假设）。

1.2 两种解法：滤波与批量

有了这两个方程和一堆数据，怎么估计 x 和 y？历史上有两条路。

滤波器（增量/渐进式）：维持一个"当前状态的估计"，每来一个新数据，就用它更新这个估计，然后把数据丢掉。扩展卡尔曼滤波（EKF）是代表。它的特点是只关心当前时刻，计算量恒定，适合实时；缺点是过去的状态一旦确定就不能再改，早期的误差会一直留着。

批量（Batch）：把一段时间内的所有数据攒起来，一次性求解这段时间内所有的位姿和路标。它的特点是可以用后面的数据修正前面的估计（"向后看"），精度更高；缺点是数据越多计算量越大，不能无限攒下去。

现代 SLAM 的主流是批量方法，但做了折中------只攒最近的一段（滑动窗口 ），或者只在关键帧上做（关键帧 BA）。第 10 讲会讲滑动窗口。这一讲先讲最纯粹的批量问题。

设从 1 到 N 时刻，有 M 个路标。把所有位姿记为 x = {x₁, ..., x_N}，所有路标记为 y = {y₁, ..., y_M}，所有输入记为 u，所有观测记为 z。批量估计要回答的问题是：**已知 u 和 z，x 和 y 的分布是什么？**用条件概率写就是 P(x, y | z, u)。

1.3 最大后验与最大似然

直接算 P(x, y | z, u) 很难，用贝叶斯公式把它翻过来：

P(x, y | z, u) = P(z, u | x, y) P(x, y) / P(z, u)

分母 P(z, u) 与待估计的 x、y 无关，是个常数，求最优解时可以扔掉。于是

P(x, y | z, u) ∝ P(z, u | x, y) · P(x, y)

右边第一项 P(z, u | x, y) 叫似然 （Likelihood）：如果状态真的是 x、y，产生这组数据 z、u 的概率有多大。第二项 P(x, y) 叫先验 （Prior）：在没看任何数据之前，我们对 x、y 的信念。左边叫后验（Posterior）。

求使后验最大的 x、y，叫最大后验估计（Maximum A Posteriori，MAP）：

(x, y)*_MAP = argmax P(z, u | x, y) P(x, y)

如果我们对 x、y 一无所知（没有先验），P(x, y) 是均匀的，可以也扔掉，问题退化成最大似然估计（Maximum Likelihood Estimation，MLE）：

(x, y)*_MLE = argmax P(z, u | x, y)

MLE 可以用一句话理解：**"在什么样的状态下，最可能产生现在观测到的数据。"**这是整个状态估计最朴素的出发点。

1.4 从最大似然到最小二乘

现在的问题是：似然 P(z, u | x, y) 具体长什么样？

先看一个最简单的情形：只有一次观测 z*{k,j} = h(y_j, x_k) + v*{k,j}，噪声 v ~ N(0, Q)。由于噪声是高斯的，给定 x_k、y_j，观测 z_{k,j} 也服从高斯分布，均值是 h(y_j, x_k)，协方差是 Q：

P(z_{k,j} | x_k, y_j) = N( h(y_j, x_k), Q_{k,j} )

要最大化这个高斯分布。回忆 N 维高斯分布的密度函数：

P(x) = 1 / sqrt( (2π)^N det Σ ) · exp( −½ (x − μ)ᵀ Σ⁻¹ (x − μ) )

它是一个指数函数，最大化它等价于最大化它的对数，也等价于最小化它的负对数：

−ln P(x) = ½ ln( (2π)^N det Σ ) + ½ (x − μ)ᵀ Σ⁻¹ (x − μ)

第一项和 x 无关，是常数。所以最大化高斯分布 = 最小化第二项，也就是

(x − μ)ᵀ Σ⁻¹ (x − μ)

这个量叫马氏距离 （Mahalanobis distance），它是 x 到均值 μ 的距离，但用协方差的逆 Σ⁻¹ 加了权------噪声大的方向权重小，噪声小的方向权重大。Σ⁻¹ 叫信息矩阵。

代回我们的问题：

(x_k, y_j)* = argmin ( z_{k,j} − h(y_j, x_k) )ᵀ Q_{k,j}⁻¹ ( z_{k,j} − h(y_j, x_k) )

把 z − h 记作误差 e，这就是"最小化误差的加权平方"------最小二乘。

现在推广到全部数据。假设所有噪声彼此独立（不同时刻、不同路标的噪声互不相关）。独立事件的联合概率等于各自概率的乘积，所以

P(z, u | x, y) = Π_k P(u_k | x_{k−1}, x_k) · Π_{k,j} P(z_{k,j} | x_k, y_j)

取负对数，乘积变成求和。定义两类误差：

e_{u,k} = x_k − f(x_{k−1}, u_k)               （运动误差：实际状态与运动方程预测之差）
e_{z,j,k} = z_{k,j} − h(x_k, y_j)              （观测误差：实际观测与观测方程预测之差）

那么最小化负对数似然等价于最小化

min J(x, y) = Σ_k e_{u,k}ᵀ R_k⁻¹ e_{u,k} + Σ_k Σ_j e_{z,k,j}ᵀ Q_{k,j}⁻¹ e_{z,k,j}

**这就是 SLAM 的目标函数。**整个 SLAM 后端，归根结底就是在最小化这个 J------所有运动误差和观测误差的、以信息矩阵加权的平方和。

1.5 这个最小二乘问题的几个特点

书里指出了这个问题的几个结构性特点，它们决定了后面的算法怎么设计。

**第一，整个问题的目标函数是许多小误差项的和，每一项只和少数几个变量有关。**一个观测误差 e_{z,k,j} 只涉及位姿 x_k 和路标 y_j 两个变量，与其他几千个位姿、几万个路标无关。用图的语言说，这个问题的"关联结构"非常稀疏------第 9 讲的稀疏 BA 全靠这一点才能跑得动。

**第二，变量住在流形上。**位姿是 SE(3) 的元素，不能直接加增量。所以优化过程中的"x += Δx"要换成上一讲的"T ← exp(Δξ^) T"。这是 SLAM 的优化和一般数值优化教科书的最大不同。

**第三，用信息矩阵加权而不是简单求和。**噪声小的观测（信息矩阵大）在目标函数中权重大，噪声大的权重小。这也意味着：如果你把所有信息矩阵都设成单位阵，相当于认为所有观测一样可信，结果会被噪声大的那些观测带偏。

**第四，它是非线性的。**h 里有旋转、有除以深度，f 里也可能有三角函数。所以没有闭式解，只能迭代。

1.6 一个线性的例子

书 6.1.3 节用一个一维小例子说明"批量估计就是解一个线性方程组"。考虑一个在直线上运动的物体：

x_k = x_{k−1} + u_k + w_k,     w_k ~ N(0, Q_k)
z_k = x_k + n_k,               n_k ~ N(0, R_k)

k = 1, 2, 3。状态是 x = x₀, x₁, x₂, x₃，输入 u = u₁, u₂, u₃，观测 z = z₁, z₂, z₃。把所有方程堆在一起写成

y = H x + e,    其中 y = [u; z]，e ~ N(0, Σ)

H 是一个由 0、1、−1 组成的 6×4 矩阵（每一行对应一个方程），Σ 是由各 Q_k、R_k 拼成的对角阵。这是一个线性最小二乘，最优解有闭式：

x* = ( Hᵀ Σ⁻¹ H )⁻¹ Hᵀ Σ⁻¹ y

这个式子在线性情形下一步到位。SLAM 的问题是非线性的，但每一次迭代本质上就是在当前点把问题线性化，解一次这种形式的方程。下一章就讲怎么做。

---

第二章　非线性最小二乘

2.1 问题形式与迭代思路

把目标函数写成一般形式：

min F(x) = ½ ‖f(x)‖²

f(x) 是一个把 n 维状态映射到 m 维残差的非线性函数（上一章的 J 可以看作这种形式，把各项的信息矩阵开方后吸收进 f）。前面的 ½ 是为了求导方便，不影响最优解。

如果 f 很简单，令导数 dF/dx = 0，解方程即可。但当 f 是相机投影这类复杂非线性函数时，这个方程解不出来。于是改用迭代：

1. 给一个初值 x₀；

2. 在当前 x_k 处，寻找一个增量 Δx_k，使得 F(x_k + Δx_k) 比 F(x_k) 小；

3. 如果 Δx_k 足够小，停止；否则令 x_{k+1} = x_k + Δx_k，回到第 2 步。

迭代把"解一个方程"变成了"不断寻找下降方向"。问题的核心变成：**每一步的 Δx 怎么算？**不同的算法区别就在这里。

2.2 一阶和二阶梯度法

最直接的想法是把 F(x) 在 x_k 处泰勒展开：

F(x_k + Δx) ≈ F(x_k) + J(x_k)ᵀ Δx + ½ Δxᵀ H(x_k) Δx

J 是 F 对 x 的一阶导（梯度），H 是二阶导（海森矩阵）。

一阶法（最速下降）：只保留一阶项，让 Δx 沿负梯度方向走：Δx = −J。思路是"哪里下降最快就往哪里走"。它的问题是太贪心------每一步都走当前最陡的方向，在狭长的山谷里会左右来回"锯齿"，收敛很慢。

二阶法（牛顿法）：保留二阶项，对 Δx 求导令其为零，得到

H Δx = −J

这一步相当于用一个二次曲面拟合 F 在 x_k 附近的形状，然后直接跳到这个二次曲面的最低点。收敛快，但要算 H。对 SLAM 这种变量上万维的问题，海森矩阵是上万乘上万的，而且每个元素是二阶导，算起来极其昂贵。

两种方法各有问题：一阶太慢，二阶太贵。接下来的两个算法就是在二者之间找平衡------不算真正的 H，而是用一阶导数构造一个 H 的近似。

2.3 高斯牛顿法

高斯牛顿的关键一步是：不对 F(x) 做泰勒展开，而是对 f(x) 做。

f(x + Δx) ≈ f(x) + J(x) Δx

这里 J(x) 是 f 对 x 的雅可比，m×n 矩阵（f 有 m 个分量，x 有 n 个分量）。代入目标函数：

½ ‖f(x) + J Δx‖²
  = ½ ( f + J Δx )ᵀ ( f + J Δx )
  = ½ ( fᵀf + 2 fᵀ J Δx + Δxᵀ Jᵀ J Δx )

对 Δx 求导令为零：

Jᵀ f + Jᵀ J Δx = 0

即

Jᵀ J Δx = −Jᵀ f

这个方程叫增量方程 ，也叫高斯牛顿方程 或正规方程（Normal Equation）。把左边的系数记作 H = JᵀJ，右边记作 g = −Jᵀf，它就是

H Δx = g

和牛顿法的 H Δx = −J 形式一样，但这里的 H 不是真正的海森矩阵，而是用 JᵀJ 近似的。这样一来只需要一阶导数就够了，省去了算二阶导的代价。这就是高斯牛顿名字里"牛顿"的由来------它是牛顿法的一个廉价近似。

高斯牛顿的完整步骤：

1. 给初值 x₀；

2. 在 x_k 处计算 f(x_k) 和雅可比 J(x_k)；

3. 解增量方程 (JᵀJ) Δx_k = −Jᵀ f；

4. 若 Δx_k 足够小，停止；否则 x_{k+1} = x_k + Δx_k，回到第 2 步。

高斯牛顿的缺陷有两条，都来自"用 JᵀJ 近似 H"这一步。

第一，JᵀJ 只是半正定的，不一定可逆。实际中常常遇到它接近奇异或病态（条件数很大）的情况，这时解出来的 Δx 会很大、很不稳定，甚至算法发散。

第二，即使 JᵀJ 可逆，解出的 Δx 可能太大，大到泰勒展开 f(x + Δx) ≈ f(x) + J Δx 已经不成立------我们是在"局部近似"下算的步长，走出局部范围近似就失效了，F 可能不降反升。

这两个问题的本质是一样的：高斯牛顿不控制步长。下一个算法就是给它加上步长控制。

2.4 列文伯格-马夸尔特法

LM 法（Levenberg-Marquardt）的思想叫信赖区域（Trust Region）：泰勒近似只在 x_k 附近的一个小范围内可信，那就只在这个范围里找 Δx，不许跑出去。范围大小根据近似的好坏动态调整------近似得好就把范围放大，近似得差就缩小。

怎么衡量近似好不好？定义一个指标

ρ = [ f(x + Δx) − f(x) ] / [ J(x) Δx ]

分子是实际下降量 ，分母是近似模型预测的下降量。ρ 接近 1 说明近似很准；ρ 远小于 1（甚至为负）说明实际下降远不如预期，近似失效，应该缩小范围；ρ 大于 1 说明实际下降比预期还多，近似保守了，可以放大范围。

LM 的每一步是解一个带约束的最小二乘：

min ½ ‖f(x_k) + J Δx‖²,    s.t.  ‖D Δx‖² ≤ μ

μ 是信赖区域的半径，D 是一个系数矩阵（后面说）。用拉格朗日乘子把约束吸收进目标函数：

min ½ ‖f + J Δx‖² + (λ/2) ‖D Δx‖²

对 Δx 求导令为零，得到

( JᵀJ + λ DᵀD ) Δx = −Jᵀ f

比高斯牛顿方程多了一项 λDᵀD。最简单的取法是 D = I：

( H + λ I ) Δx = g

这个式子非常有解释力。当 λ 很小时 ，λI 可以忽略，它就是高斯牛顿------二阶近似好，步子大，收敛快。当 λ 很大时 ，H 可以忽略，方程变成 λ Δx ≈ g，即 Δx ≈ g/λ，就是沿负梯度走一小步------一阶最速下降。所以 LM 是在高斯牛顿和最速下降之间自动切换：近似好的时候像高斯牛顿一样大步走，近似差的时候像梯度下降一样稳扎稳打。

同时，λI 这一项还解决了 JᵀJ 奇异的问题：给对角线加上一个正数，矩阵就一定正定可逆了。

马夸尔特的改进是把 D 取成 JᵀJ 对角元素的平方根构成的对角阵，而不是 I。这样信赖区域不是一个球，而是一个椭球------在梯度大的方向上步子小、梯度小的方向上步子大，对各维度尺度差异大的问题（比如旋转用弧度、平移用米）效果更好。

LM 的完整流程：

1. 给初值 x₀ 和初始信赖半径 μ；

2. 解 (H + λDᵀD) Δx = g 得到 Δx；

3. 算 ρ；

4. 若 ρ > 3/4，μ = 2μ（扩大）；若 ρ < 1/4，μ = 0.5μ（缩小）；

5. 若 ρ 大于某个阈值（近似可信），接受这一步 x_{k+1} = x_k + Δx；否则拒绝，保持 x_k 不动，用新的 μ 重算；

6. 判断收敛，否则回到第 2 步。

2.5 几点工程经验

**初值决定一切。**非线性最小二乘是非凸的，有很多局部极小值。高斯牛顿和 LM 都只能保证找到初值附近的局部极小，初值离真解远就会掉进错的坑。所以 SLAM 里的优化从来不是从零开始的：PnP、ICP、对极几何这些"几何方法"（第 7 讲）先给出一个还不错的初值，然后优化再把它精细化。

**增量方程的求解是计算瓶颈。**H 是 n×n 的，n 是变量总数，SLAM 里几千到几十万。直接求逆不可能。但第 1.5 节说过 H 是稀疏的，利用稀疏性可以用 Cholesky 分解、QR 分解或共轭梯度法高效求解。第 9 讲的 Schur 消元专门针对 BA 的结构。

除了高斯牛顿和 LM，还有 Dog-Leg 等方法，思路类似，都是在信赖区域内组合高斯牛顿步和梯度步。g2o 和 Ceres 都提供了多种选择，大多数情况下 LM 是默认的稳妥选项。

与卡尔曼滤波的关系。 EKF 的更新步在数学上等价于：以预测值为初值，对当前时刻的观测误差做一步高斯牛顿迭代（不迭代到收敛）。迭代扩展卡尔曼滤波（IEKF，FAST-LIO 用的就是它）则是迭代多步。所以滤波和优化不是两套理论，而是对同一个最小二乘问题采用了不同的"迭代次数"和"回看范围"。你在 EMF 里调过的 Q、R，就是这里的信息矩阵的逆。

---

第三章　实践：曲线拟合

书用同一个问题------拟合一条带噪声的指数曲线------分别用手写高斯牛顿、Ceres 和 g2o 做了三遍。问题本身很简单，目的是让读者熟悉两个库的"思维方式"，因为后面所有 SLAM 优化都用它们。

3.1 问题

曲线模型

y = exp( a x² + b x + c ) + w,    w ~ N(0, σ²)

真实参数 a = 1，b = 2，c = 1，噪声 σ = 1。在 x ∈ 0, 1 上均匀采 100 个点，得到数据 {(x_i, y_i)}。任务：从数据估计 a、b、c。

写成最小二乘：

min_{a,b,c} ½ Σ_{i=1}^{100} ‖ y_i − exp(a x_i² + b x_i + c) ‖²

每个数据点贡献一个残差

e_i = y_i − exp(a x_i² + b x_i + c)

残差对三个参数的导数（注意链式法则，exp 的导数是它自己）：

∂e_i/∂a = −x_i² · exp(a x_i² + b x_i + c)
∂e_i/∂b = −x_i  · exp(a x_i² + b x_i + c)
∂e_i/∂c = −      exp(a x_i² + b x_i + c)

把它们排成 3×1 的 J_i。高斯牛顿方程中的 H 和 g 由所有点累加：

H = Σ_i J_i J_iᵀ / σ²,     g = −Σ_i J_i e_i / σ²

（1/σ² 就是信息矩阵，这里所有点的噪声一样，它只是个公共系数，不影响解。）

3.2 手写高斯牛顿

核心循环大致是：

for (int iter = 0; iter < iterations; iter++) {
    Eigen::Matrix3d H = Eigen::Matrix3d::Zero();
    Eigen::Vector3d b = Eigen::Vector3d::Zero();
    double cost = 0;
    for (int i = 0; i < N; i++) {
        double xi = x_data[i], yi = y_data[i];
        double error = yi - exp(ae * xi * xi + be * xi + ce);
        Eigen::Vector3d J;
        J[0] = -xi * xi * exp(ae * xi * xi + be * xi + ce);
        J[1] = -xi * exp(ae * xi * xi + be * xi + ce);
        J[2] = -exp(ae * xi * xi + be * xi + ce);
        H += inv_sigma * inv_sigma * J * J.transpose();
        b += -inv_sigma * inv_sigma * error * J;
        cost += error * error;
    }
    Eigen::Vector3d dx = H.ldlt().solve(b);     // Cholesky 分解解增量方程
    if (isnan(dx[0])) break;
    if (iter > 0 && cost >= lastCost) break;    // 代价不再下降，停止
    ae += dx[0]; be += dx[1]; ce += dx[2];
    lastCost = cost;
}

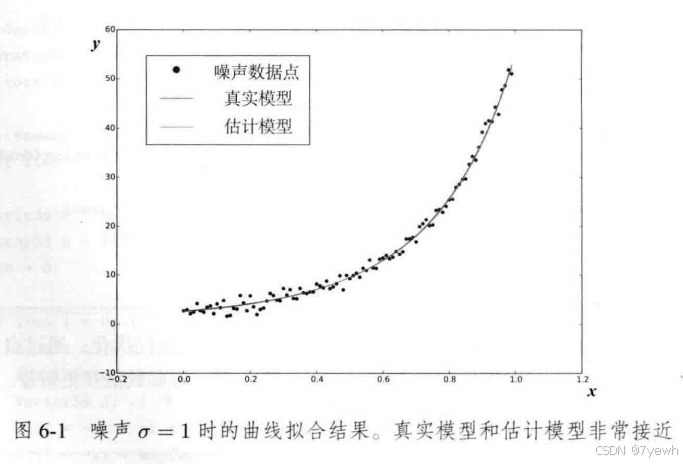

从初值 a = 2，b = −1，c = 5 出发，几次迭代就收敛到约 a ≈ 0.89，b ≈ 2.17，c ≈ 0.94------不是精确的 (1, 2, 1)，因为数据有噪声，这是从这 100 个带噪数据能得到的最优估计。

两个细节值得注意：解方程用 ldlt()（Cholesky 分解的变体）而不是 inverse()，这是上一册 3.4 节的建议；停止条件用了"代价不再下降"，这是高斯牛顿没有步长控制时的一种保护。

3.3 用 Ceres

Ceres 是 Google 开发的最小二乘库，广泛用于 SfM 和 SLAM（VINS-Mono 用它）。它的抽象是：

• 参数块（Parameter Block）：待优化的变量，一个 double 数组；

• 残差块（Residual Block）：一个误差项，输入若干参数块，输出一个残差向量；

• 代价函数（Cost Function）：残差块的具体计算方式；

• 核函数（Loss Function）：可选，用于抑制外点（第 9 讲）。

用户只需要定义残差怎么算，Ceres 负责求导、构建 H、解方程、迭代。残差定义成一个带模板 operator() 的结构体：

struct CURVE_FITTING_COST {
    CURVE_FITTING_COST(double x, double y) : _x(x), _y(y) {}
    template<typename T>
    bool operator()(const T *const abc, T *residual) const {
        residual[0] = T(_y) - ceres::exp(abc[0] * T(_x) * T(_x) + abc[1] * T(_x) + abc[2]);
        return true;
    }
    const double _x, _y;
};

为什么是模板？因为 Ceres 的自动求导（Automatic Differentiation）会用一种特殊的数值类型（Jet）代替 double 调用这个函数，Jet 在计算的同时自动记录导数。所以用户不用手写雅可比，只要用模板类型 T 把残差写出来，导数就自动有了。这是 Ceres 最受欢迎的特性。

构建问题并求解：

double abc[3] = {ae, be, ce};
ceres::Problem problem;
for (int i = 0; i < N; i++) {
    problem.AddResidualBlock(
        new ceres::AutoDiffCostFunction<CURVE_FITTING_COST, 1, 3>(   // 残差 1 维，参数 3 维
            new CURVE_FITTING_COST(x_data[i], y_data[i])),
        nullptr,     // 核函数，这里不用
        abc);        // 参数块
}
ceres::Solver::Options options;
options.linear_solver_type = ceres::DENSE_NORMAL_CHOLESKY;  // 增量方程怎么解
options.minimizer_progress_to_stdout = true;
ceres::Solver::Summary summary;
ceres::Solve(options, &problem, &summary);

AutoDiffCostFunction<..., 1, 3> 的两个数字是残差维度和参数块维度，写错会在运行时报错。Ceres 默认用 LM。输出里能看到每次迭代的 cost 下降。

Ceres 也支持数值求导 （有限差分，慢且不精确）和解析求导（用户手写雅可比，最快但最费事）。SLAM 里对性能敏感的部分（比如 VINS 的 IMU 因子）会手写解析雅可比，其他地方用自动求导。

3.4 用 g2o

g2o（General Graph Optimization）是另一个常用库，ORB-SLAM 全系列用它。它的抽象是图：

• 顶点（Vertex）：待优化的变量；

• 边（Edge）：误差项，连接它所涉及的顶点。一元边连一个顶点，二元边连两个，以此类推。

这个抽象和 1.5 节说的"每个误差项只涉及少数变量"完全对应------画出来就是一张图，顶点是位姿和路标，边是观测。这种图叫图优化（Graph Optimization），第 9、10 讲会大量使用。

曲线拟合里只有一个变量（a、b、c 合成一个 3 维顶点），100 个一元边（每个数据点一条）。定义顶点：

class CurveFittingVertex : public g2o::BaseVertex<3, Eigen::Vector3d> {   // 3 维，用 Vector3d 存
public:
    virtual void setToOriginImpl() override { _estimate << 0, 0, 0; }      // 重置
    virtual void oplusImpl(const double *update) override {                 // 更新：x ← x + Δx
        _estimate += Eigen::Vector3d(update);
    }
    virtual bool read(istream &in) {}
    virtual bool write(ostream &out) const {}
};

oplusImpl 是整个 g2o 最重要的函数。 它定义了"给这个顶点加一个增量"是什么意思。对普通向量就是加法；对 SE(3) 顶点，这里要写成 _estimate = Sophus::SE3d::exp(update) * _estimate------上一讲的左乘扰动更新就放在这里。g2o 的设计把"流形上怎么更新"这件事完全交给了用户，这正是它能处理李群变量的原因。

定义边：

class CurveFittingEdge : public g2o::BaseUnaryEdge<1, double, CurveFittingVertex> {  // 1 维残差，观测是 double，连 1 个顶点
public:
    CurveFittingEdge(double x) : BaseUnaryEdge(), _x(x) {}
    virtual void computeError() override {                 // 残差
        const CurveFittingVertex *v = static_cast<const CurveFittingVertex *>(_vertices[0]);
        const Eigen::Vector3d abc = v->estimate();
        _error(0, 0) = _measurement - std::exp(abc(0) * _x * _x + abc(1) * _x + abc(2));
    }
    virtual void linearizeOplus() override {               // 雅可比
        const CurveFittingVertex *v = static_cast<const CurveFittingVertex *>(_vertices[0]);
        const Eigen::Vector3d abc = v->estimate();
        double y = exp(abc[0] * _x * _x + abc[1] * _x + abc[2]);
        _jacobianOplusXi[0] = -_x * _x * y;
        _jacobianOplusXi[1] = -_x * y;
        _jacobianOplusXi[2] = -y;
    }
    virtual bool read(istream &in) {}
    virtual bool write(ostream &out) const {}
public:
    double _x;
};

computeError 算残差，linearizeOplus 算雅可比（如果不写，g2o 会用数值求导）。然后搭建优化器：

typedef g2o::BlockSolver<g2o::BlockSolverTraits<3, 1>> BlockSolverType;        // 顶点 3 维，残差 1 维
typedef g2o::LinearSolverDense<BlockSolverType::PoseMatrixType> LinearSolverType;  // 稠密线性求解器
auto solver = new g2o::OptimizationAlgorithmGaussNewton(                       // 也可换 LM / DogLeg
    g2o::make_unique<BlockSolverType>(g2o::make_unique<LinearSolverType>()));
g2o::SparseOptimizer optimizer;
optimizer.setAlgorithm(solver);
​
CurveFittingVertex *v = new CurveFittingVertex();
v->setEstimate(Eigen::Vector3d(ae, be, ce));
v->setId(0);
optimizer.addVertex(v);
​
for (int i = 0; i < N; i++) {
    CurveFittingEdge *edge = new CurveFittingEdge(x_data[i]);
    edge->setId(i);
    edge->setVertex(0, v);
    edge->setMeasurement(y_data[i]);
    edge->setInformation(Eigen::Matrix<double, 1, 1>::Identity() * 1 / (w_sigma * w_sigma));  // 信息矩阵
    optimizer.addEdge(edge);
}
optimizer.initializeOptimization();
optimizer.optimize(10);

三层结构要记住：线性求解器 （解增量方程，稠密/稀疏 Cholesky/PCG）→ 块求解器 （管理 H 的分块结构，模板参数是顶点维度和残差维度）→ 优化算法（GN/LM/DogLeg，决定每步 Δx 怎么算）。后面 SLAM 里换成 SE(3) 顶点和重投影边，这个骨架不变。

setInformation 设的就是 1.4 节的信息矩阵 Q⁻¹。

3.5 三种做法的比较

	手写 GN	Ceres	g2o
雅可比	手推	自动求导（也可手写）	手写（不写则数值求导）
流形变量	自己处理	LocalParameterization / Manifold	oplusImpl
适合	理解原理	快速原型、因子图式问题	图结构明显的问题（位姿图、BA）
代表用户	---	VINS-Mono、Cartographer	ORB-SLAM 系列

三者解的是同一个方程 (H + λI)Δx = g，结果一致。选哪个主要看项目惯例和你需要多少控制权。
